1 Realizacja projektów 8.3 PO IG na przykładzie Gminy Borzęcin Rafał Bakalarz

2 8. Oś Priorytetowa: Społeczeństwo informacyjne zwiększanie innowacyjności gospodarki Działanie 8.3 Przeciwdziałanie wykluczeniu cyfrowemu - einclusion PRZECIWDZIAŁANIE WYKLUCZENIU CYFROWEMU DLA MIESZKAŃCÓW GMINY BORZĘCIN

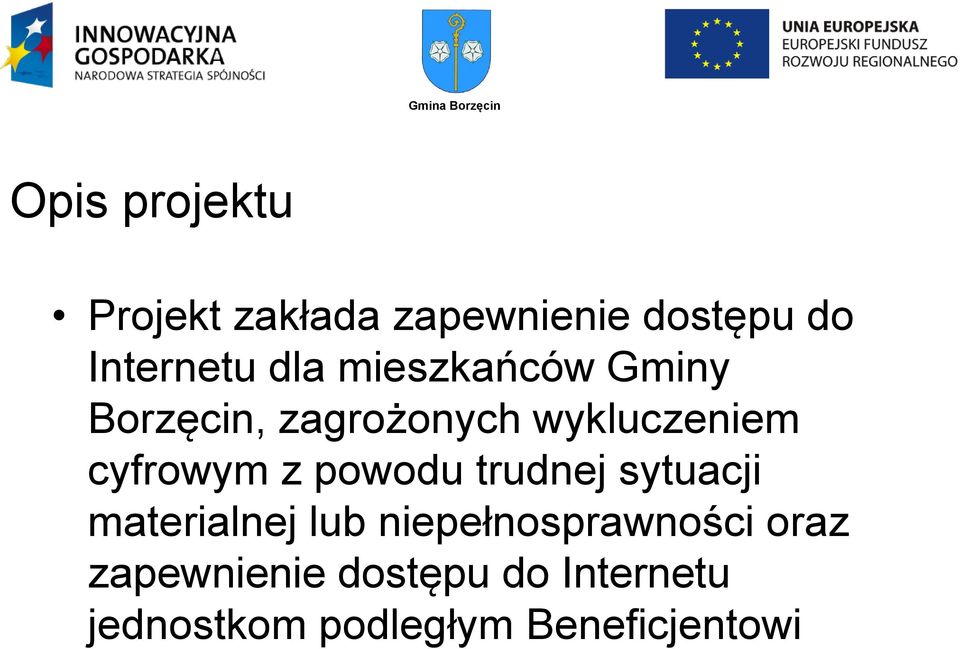

3 Opis projektu Projekt zakłada zapewnienie dostępu do Internetu dla mieszkańców Gminy Borzęcin, zagrożonych wykluczeniem cyfrowym z powodu trudnej sytuacji materialnej lub niepełnosprawności oraz zapewnienie dostępu do Internetu jednostkom podległym Beneficjentowi

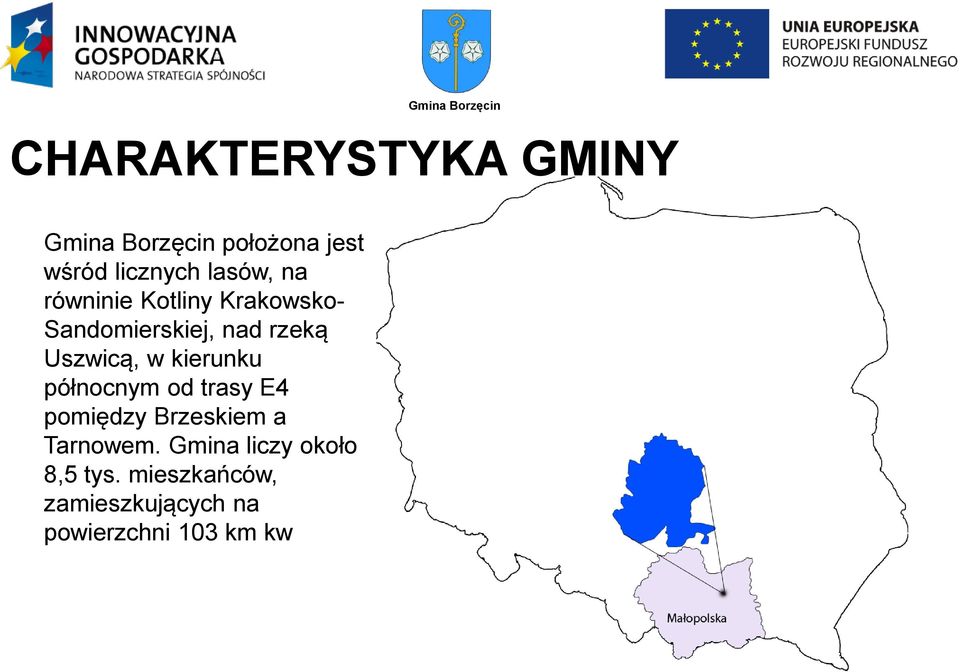

4 CHARAKTERYSTYKA GMINY Gmina Borzęcin położona jest wśród licznych lasów, na równinie Kotliny Krakowsko- Sandomierskiej, nad rzeką Uszwicą, w kierunku północnym od trasy E4 pomiędzy Brzeskiem a Tarnowem. Gmina liczy około 8,5 tys. mieszkańców, zamieszkujących na powierzchni 103 km kw

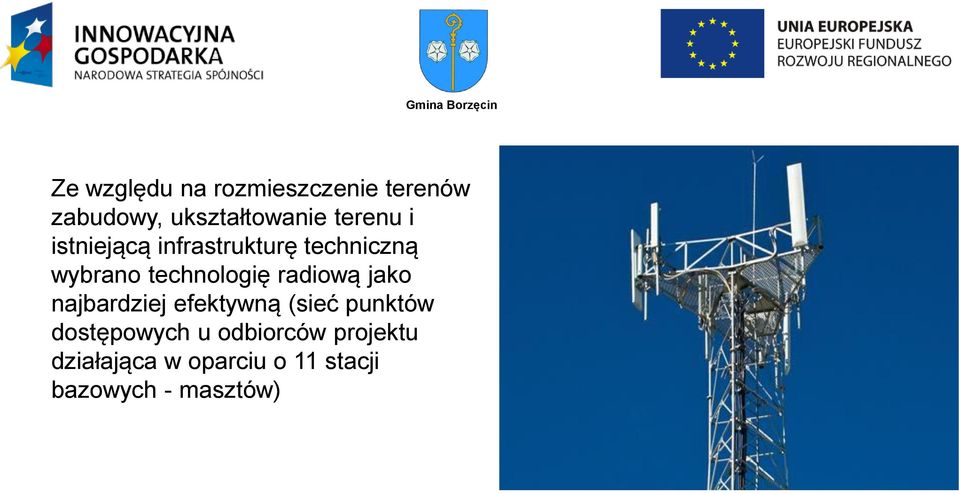

5 Ze względu na rozmieszczenie terenów zabudowy, ukształtowanie terenu i istniejącą infrastrukturę techniczną wybrano technologię radiową jako najbardziej efektywną (sieć punktów dostępowych u odbiorców projektu działająca w oparciu o 11 stacji bazowych - masztów)

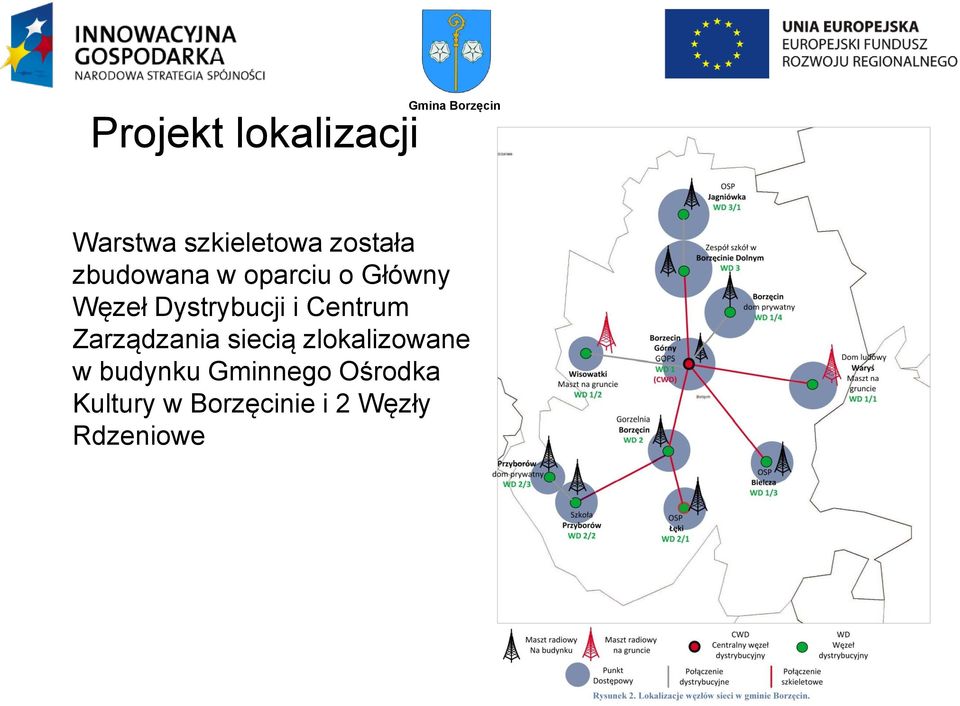

6 Projekt lokalizacji Gmina Borzęcin Warstwa szkieletowa została zbudowana w oparciu o Główny Węzeł Dystrybucji i Centrum Zarządzania siecią zlokalizowane w budynku Gminnego Ośrodka Kultury w Borzęcinie i 2 Węzły Rdzeniowe

7 Rozmieszczenie węzłów rdzeniowych

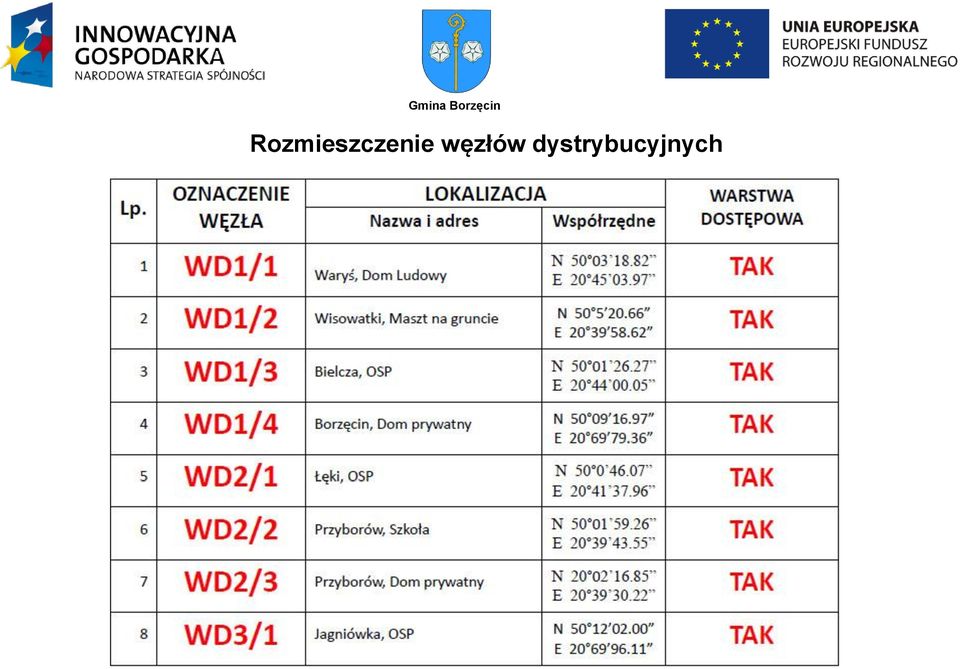

8 Rozmieszczenie węzłów dystrybucyjnych

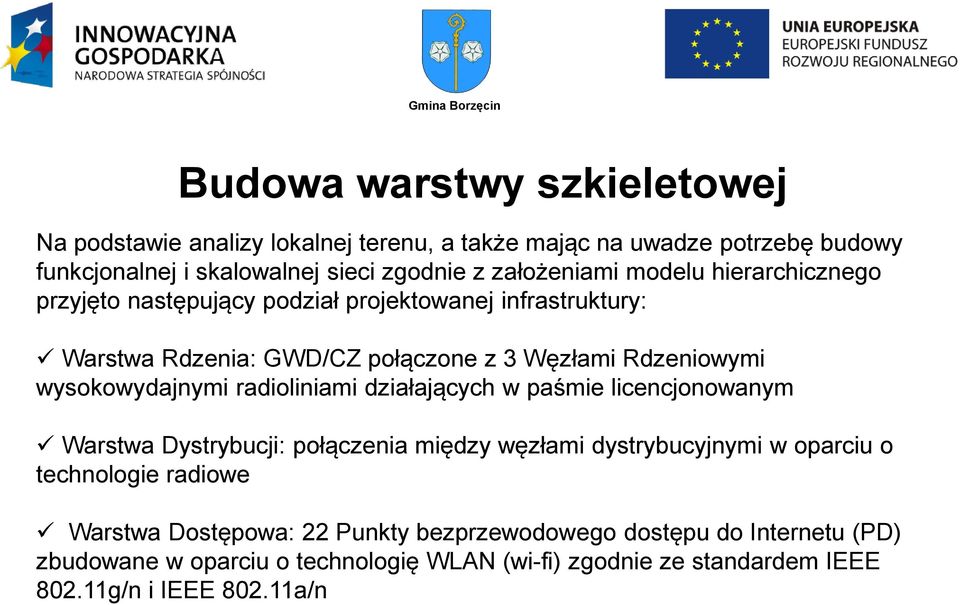

9 Budowa warstwy szkieletowej Na podstawie analizy lokalnej terenu, a także mając na uwadze potrzebę budowy funkcjonalnej i skalowalnej sieci zgodnie z założeniami modelu hierarchicznego przyjęto następujący podział projektowanej infrastruktury: Warstwa Rdzenia: GWD/CZ połączone z 3 Węzłami Rdzeniowymi wysokowydajnymi radioliniami działających w paśmie licencjonowanym Warstwa Dystrybucji: połączenia między węzłami dystrybucyjnymi w oparciu o technologie radiowe Warstwa Dostępowa: 22 Punkty bezprzewodowego dostępu do Internetu (PD) zbudowane w oparciu o technologię WLAN (wi-fi) zgodnie ze standardem IEEE g/n i IEEE a/n

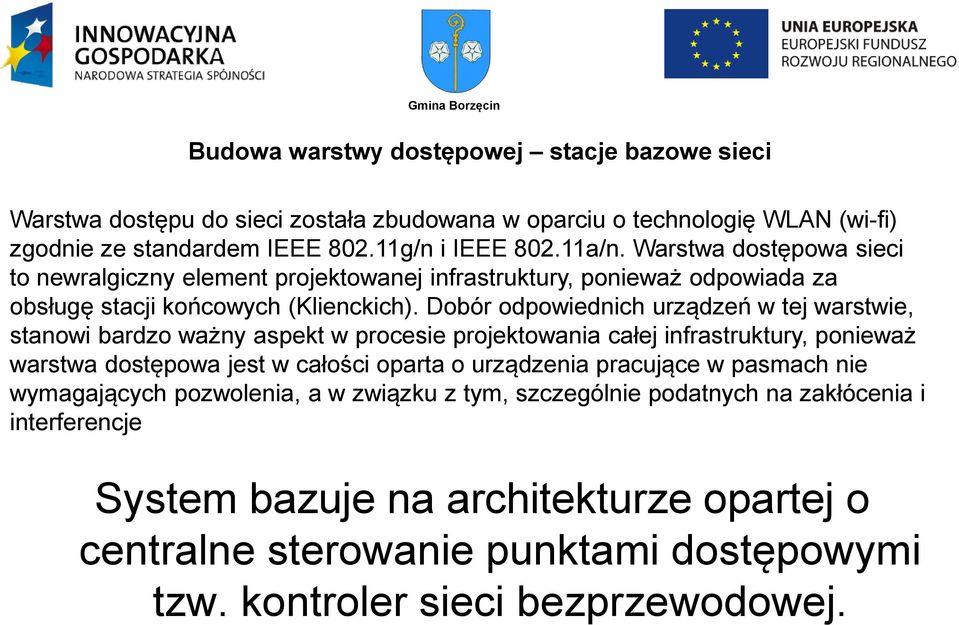

10 Budowa warstwy dostępowej stacje bazowe sieci Warstwa dostępu do sieci została zbudowana w oparciu o technologię WLAN (wi-fi) zgodnie ze standardem IEEE g/n i IEEE a/n. Warstwa dostępowa sieci to newralgiczny element projektowanej infrastruktury, ponieważ odpowiada za obsługę stacji końcowych (Klienckich). Dobór odpowiednich urządzeń w tej warstwie, stanowi bardzo ważny aspekt w procesie projektowania całej infrastruktury, ponieważ warstwa dostępowa jest w całości oparta o urządzenia pracujące w pasmach nie wymagających pozwolenia, a w związku z tym, szczególnie podatnych na zakłócenia i interferencje System bazuje na architekturze opartej o centralne sterowanie punktami dostępowymi tzw. kontroler sieci bezprzewodowej.

11 Centralne sterowanie punktami dostępowymi tzw. kontroler sieci bezprzewodowej. W przyjętym modelu kontroler sieci zarządza punktami dostępowymi, automatycznie dopasowując ich parametry radiowe by zminimalizować zewnętrzne zakłócenia, zniwelować braki pokrycia sieci oraz zapewnić maksymalną możliwą przepustowość. Umożliwia centralne konfigurowanie urządzeń, implementację jednolitej strategii bezpieczeństwa oraz dostęp do statystyk ruchu

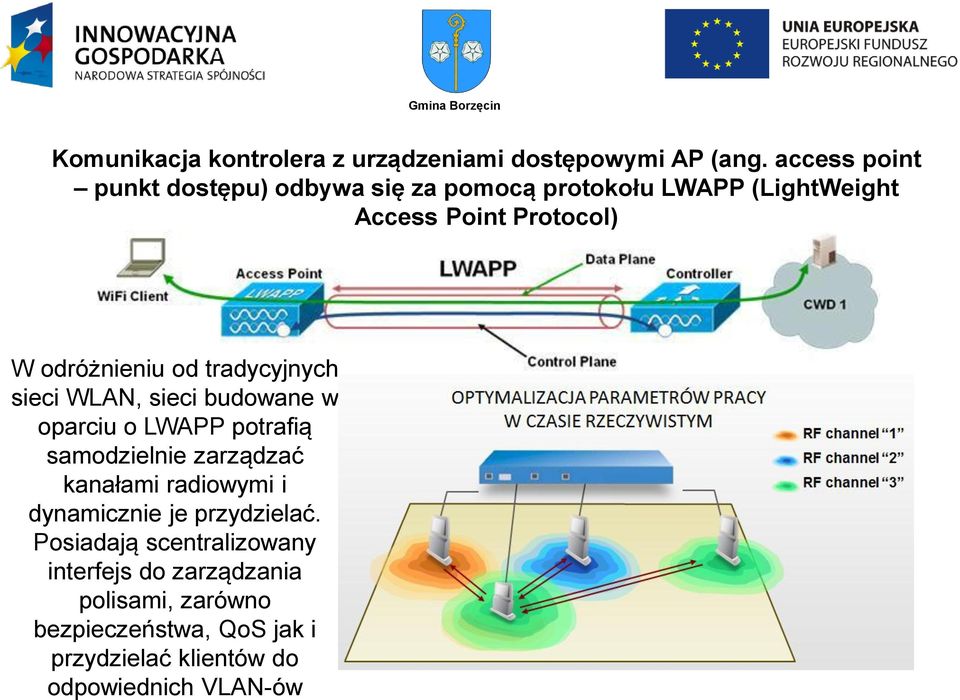

12 Komunikacja kontrolera z urządzeniami dostępowymi AP (ang. access point punkt dostępu) odbywa się za pomocą protokołu LWAPP (LightWeight Access Point Protocol) W odróżnieniu od tradycyjnych sieci WLAN, sieci budowane w oparciu o LWAPP potrafią samodzielnie zarządzać kanałami radiowymi i dynamicznie je przydzielać. Posiadają scentralizowany interfejs do zarządzania polisami, zarówno bezpieczeństwa, QoS jak i przydzielać klientów do odpowiednich VLAN-ów

13 Centrum zarządzania siecią a) Zintegrowany system zarządzania usługami oraz użytkownikami sieci (LMS) a. autoryzacja użytkowników sieci b. baza informacji administracyjnych i technicznych c. system bilingowy b) Kształtowanie usług oraz zarządzanie pasmem (TrafficManger) a. kształtowanie taryf b. zarządzanie i optymalizacja pasma c) System administracji, zarządzania oraz monitorowania infrastruktury sieciowej (Stacja do zarządzania)

14 BUDOWA INFRASTRUKTURY U BENEFICJENTÓW PROJEKTU Szybkość łącza Internetowego do użytkownika indywidualnego min.: 1 Mb/s Szybkość łącza Internetowego do jednostek podległych samorządowi terytorialnemu min.: 4 Mb/s Zapewnienie dostępności sieci na poziomie min. 96% ( warstwa dostępowa ) Zapewnienie czasu usunięcia uszkodzenia 95% przypadków zgłoszonych usterek w czasie poniżej 24h Możliwość ustawienia strony www uruchamianej po zalogowaniu do systemu Możliwość blokowania wybranych stron www Możliwość blokady wybranych portów i usług (np. usług wymiany plików)

15 Pokrycie terenu na poziomie 95%

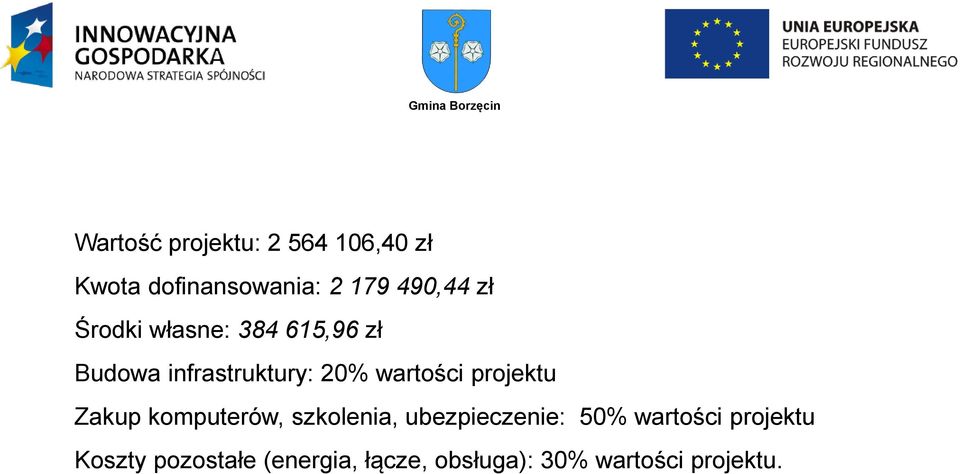

16 Wartość projektu: ,40 zł Kwota dofinansowania: ,44 zł Środki własne: ,96 zł Budowa infrastruktury: 20% wartości projektu Zakup komputerów, szkolenia, ubezpieczenie: 50% wartości projektu Koszty pozostałe (energia, łącze, obsługa): 30% wartości projektu.
