Sieci komputerowe cel

Transkrypt

1 Sieci komputerowe cel współuŝytkowanie programów i plików; współuŝytkowanie innych zasobów: drukarek, ploterów, pamięci masowych, itd. współuŝytkowanie baz danych; ograniczenie wydatków na zakup stacji roboczych

2 Cel tworzenia sieci tworzenie grup roboczych - ludzie z róŝnych miejsc mogą uczestniczyć w tym samym projekcie; poczta elektroniczna, szybkie i łatwe komunikowanie się; oprogramowanie wspomagające pracę grup roboczych i obieg dokumentów; rozwój organizacji - sieci mogą zmieniać strukturę organizacyjną firmy i sposób jej zarządzania

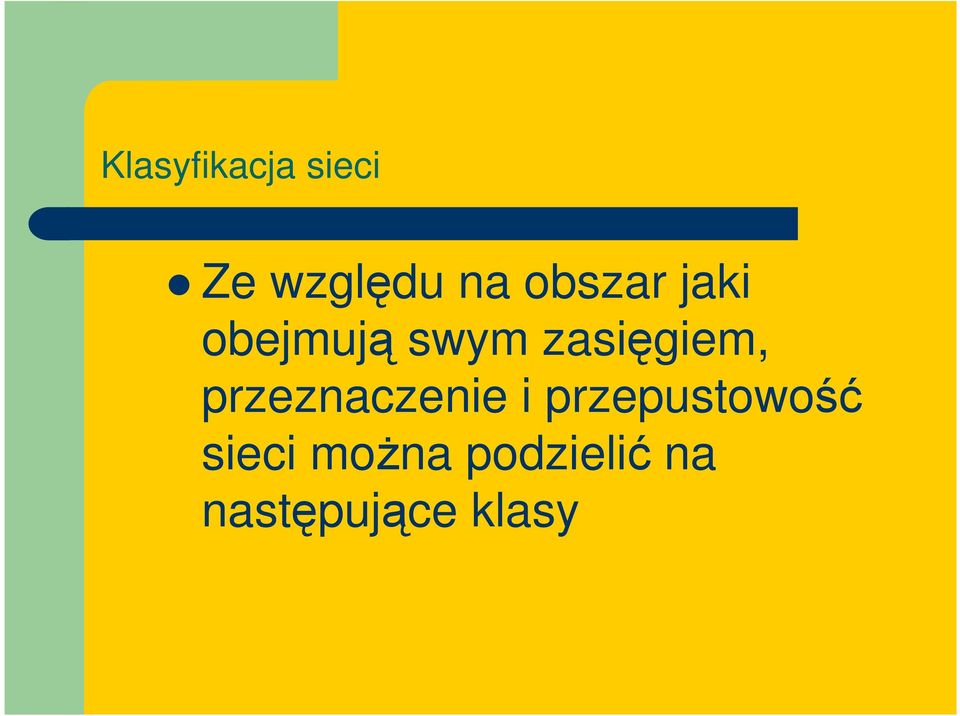

3 Klasyfikacja sieci Ze względu na obszar jaki obejmują swym zasięgiem, przeznaczenie i przepustowość sieci moŝna podzielić na następujące klasy

4 Lokalna sieć komputerowa (LAN - Local Area Network) - sieć łącząca uŝytkowników na niewielkim obszarze (pomieszczenie, budynek). charakteryzują się przede wszystkim małym kosztem dołączenia stacji, prostym oprogramowaniem komunikacyjnym i łatwością rozbudowy. Typową cechą sieci lokalnej jest korzystanie ze wspólnego medium transmisyjnego przez komunikujące się stacje

5 Sieć terytorialna, kampusowa (campus network) - sieć obejmująca swym zasięgiem kilka budynków znajdujących się np. na terenie uczelni, przedsiębiorstwa;

6 Miejska sieć komputerowa (MAN - Metropolitan Area Network) sieć o zasięgu miasta. są to szybkie sieci wybudowane w oparciu o łącza światłowodowe. udostępniają róŝne usługi, np.: połączenia między sieciami lokalnymi, moŝliwość bezpośredniego dołączenia stacji roboczych lub korzystanie z mocy obliczeniowej duŝych komputerów pracujących w sieci

7 Rozległa sieć komputerowa (WAN - Wide Area Network) przekracza granice miast, państw, kontynentów. składa się z węzłów i łączących je łączy transmisyjnych. Dostęp do sieci rozległej uzyskuje się poprzez dołączenie systemów uŝytkownika do węzłów sieci.

8 Rozległa sieć komputerowa W węzłach znajdują się urządzenia umoŝliwiające przesyłanie danych między róŝnymi uŝytkownikami. Łączność pomiędzy węzłami realizowana jest za pomocą publicznej sieci telefonicznej, specjalnie wybudowanych łączy, kanałów satelitarnych, radiowych lub innych

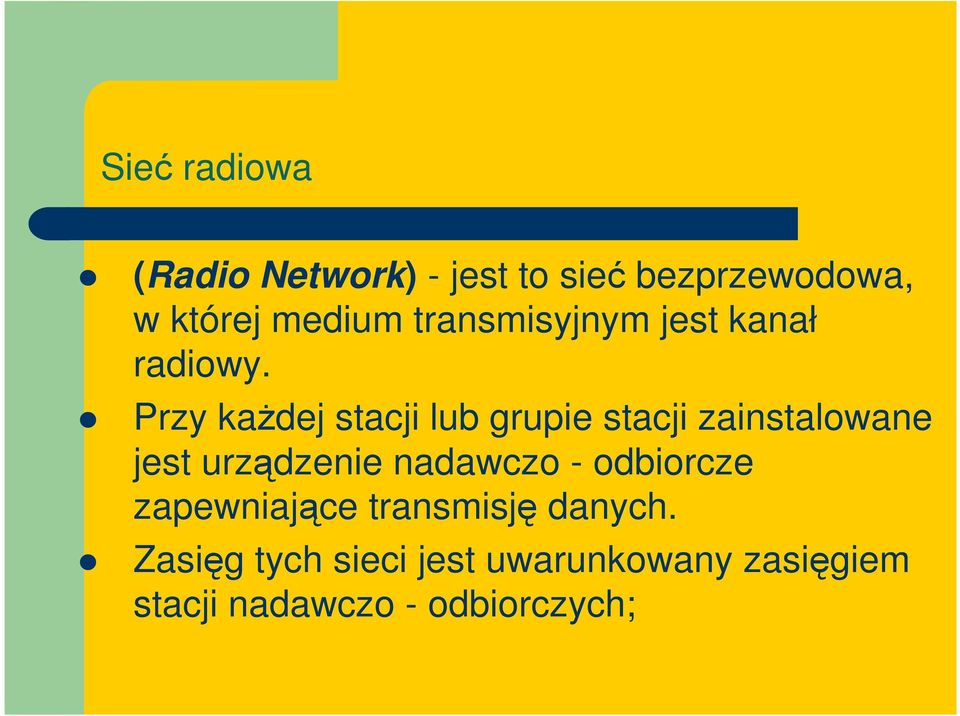

9 Sieć radiowa (Radio Network) - jest to sieć bezprzewodowa, w której medium transmisyjnym jest kanał radiowy. Przy kaŝdej stacji lub grupie stacji zainstalowane jest urządzenie nadawczo - odbiorcze zapewniające transmisję danych. Zasięg tych sieci jest uwarunkowany zasięgiem stacji nadawczo - odbiorczych;

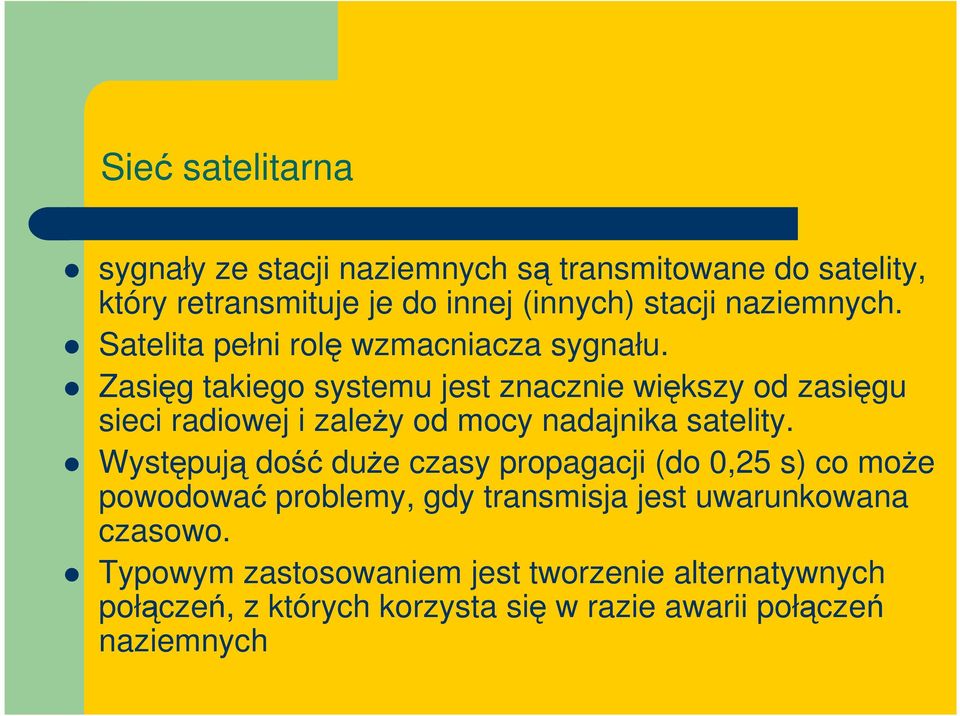

10 Sieć satelitarna sygnały ze stacji naziemnych są transmitowane do satelity, który retransmituje je do innej (innych) stacji naziemnych. Satelita pełni rolę wzmacniacza sygnału. Zasięg takiego systemu jest znacznie większy od zasięgu sieci radiowej i zaleŝy od mocy nadajnika satelity. Występują dość duŝe czasy propagacji (do 0,25 s) co moŝe powodować problemy, gdy transmisja jest uwarunkowana czasowo. Typowym zastosowaniem jest tworzenie alternatywnych połączeń, z których korzysta się w razie awarii połączeń naziemnych

11 Środowiska sieci Środowisko sieci określone jest przez sieciowy system operacyjny oraz przez protokoły, zapewniające komunikację i usługi sieciowe. Istnieją 2 podstawowe typy sieciowych systemów operacyjnych

12 KaŜdy z kaŝdym (peer-to-peer) - umoŝliwia uŝytkownikom udostępnienie zasobów swojego komputera oraz dostęp do zasobów innych komputerów. Wszystkie systemy w sieci mają taki sam status - Ŝaden z nich nie jest podporządkowany innemu. Wszystkie stacje uczestniczące w sesji komunikacyjnej mają podobny stopień kontroli nad sesją, dysponują własną mocą przetwarzania i mogą kontrolować swoje działania.

13 KaŜdy z kaŝdym Rozwiązanie takie oferuje spore moŝliwości, nie jest jednak chętnie stosowane przez administratorów sieci ze względu na niewielkie moŝliwości zarządzania i niski poziom bezpieczeństwa. Występują tutaj problemy związane z lokalizacją danych, tworzeniem kopii zapasowych z zapewnieniem odpowiedniej ochrony danych.

14 KaŜdy z kaŝdym Tworzenie sieci typu kaŝdy z kaŝdym umoŝliwiają m.in. systemy: IBM LAN Server, OS/2, LANtastic, Artisoft, MS Windows NT MS Windows 95;

15 Dedykowany serwer jeden lub więcej komputerów spełnia rolę serwera i nie wykonuje innych zadań. Serwer spełnia takie zadania jak: przechowywanie i udostępnianie plików, zarządzanie współdzieleniem drukarek funkcje związane z bezpieczeństwem danych;

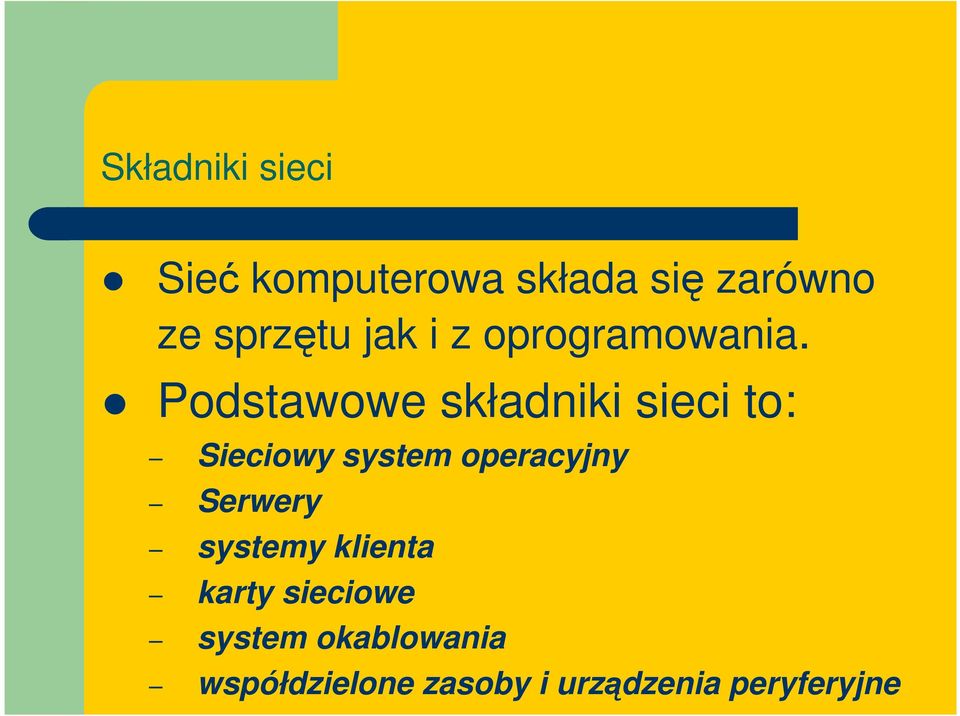

16 Składniki sieci Sieć komputerowa składa się zarówno ze sprzętu jak i z oprogramowania. Podstawowe składniki sieci to: Sieciowy system operacyjny Serwery systemy klienta karty sieciowe system okablowania współdzielone zasoby i urządzenia peryferyjne

17 Sieciowy system operacyjny (network operating system, NOS) - system operacyjny, który pozwala wielu komputerom pracować we wspólnej sieci i zarządza rozmaitymi aspektami pracy sieciowej, jak udostępnianie plików czy drukowanie.

18 Sieciowy system operacyjny głównym zadaniem jest odpowiadać na Ŝyczenia klientów w sieci komputerowej. KaŜdy sieciowy system operacyjny ma moŝliwość korzystania z kilku protokołów, jest wielozadaniowy oraz potrafi wydajnie obsługiwać duŝe dyski twarde.

19 Przykłady sieciowych systemów operacyjnych Novell NetWare Windows for Workgroups, LANtastic Windows 2000 Server VINES, AppleTalk, DECnet UNIX,

20 Serwery urządzenia lub oprogramowanie świadczące pewne usługi sieciowe, np.: serwer plików (przechowywanie i odzyskiwanie plików, włącznie z kontrolą praw dostępu i funkcjami związanymi z bezpieczeństwem),

21 Serwery usługi sieciowe cd.: serwer poczty elektronicznej, serwer komunikacyjny (usługi połączeń z innymi systemami lub sieciami poprzez łącza sieci rozległej), serwer bazy danych, serwer archiwizujący, itd

22 Rozproszony system operacyjny Rozproszony system komputerowy zbudowany jest w oparciu o węzły (jednostki przetwarzające) połączone kanałami transmisji Zadaniem RSO jest stworzenie wraŝenie, Ŝe cała sieć komputerów jest jednym systemem (wirtualny procesor). Np. wykorzystanie mocy procesorów

23 Środowisko sieciowe

24 Systemy klienta węzły lub stacje robocze przyłączone do sieci przez karty sieciowe. System operacyjny klienta moŝe zawierać oprogramowanie (powłoka - requester) skierowujące Ŝądania sieciowe uŝytkowników lub aplikacji do serwerów

25 karty sieciowe - adapter pozwalający na przyłączenie komputera do sieci. Stosowane są róŝne rodzaje kart w zaleŝności od tego do pracy w jakiej sieci są przeznaczone;

26 System okablowania medium transmisyjne łączące stacje robocze i serwery. W przypadku sieci bezprzewodowych moŝe to być podczerwień kanały radiowe

27 Współdzielone zasoby i urządzenia peryferyjne drukarki, napędy dysków optycznych, plotery skanery
