1 Serrures de sécurité Sicherheitsschlösser Okucia wzmocnione Security locks Cerraduras de seguridad KANTRYGLE AUTOMATYCZNE

2 INFORMACJE OGÓLNE Kantrygle automatyczne marki eff eff Opis produktu: Marka eff eff została wzbogacona o nowe produkty z rodziny rygli automatycznych. Stosowanie kantrygli automatycznych ma na celu skuteczne ryglowanie skrzydła biernego w układach automatyki drzwiowej. Dzięki tym rozwiązaniom projektanci drzwi mogą w prosty sposób pogodzić ryglowanie skrzydła biernego góra-dół z funkcją ich automatycznego odryglowania bez konieczności stosowania mechanizmów elektrycznych. Okucia mogą być montowane do drzwi dwuskrzydłowych otwieranych napędami do automatycznego otwierania z kontrolą dostępu jak również do drzwi napowietrzających otwieranych odpowiednimi siłownikami. Za pomocą tych okuć uzyskujemy skuteczne każdorazowe zaryglowanie skrzydła biernego góra-dół po zamknięciu drzwi oraz możliwość ich automatycznego odryglowania i otwarcia. Sposób działania: Kantrygle automatyczne montowane są w skrzydle biernym góra-dół. W celu poprawnego działania układu należy zastosować samozamykacze z regulacją kolejności zamykania. Domykające się skrzydło czynne wciska zapadki kantrygli automatycznych powodując wysunięcie rygli i zaryglowanie skrzydła biernego. Przy otwieraniu automatycznym drzwi należy tak ustawić napędy aby pierwsze otworzyło się skrzydło czynne i zwolniło blokowanie kantrygli. W przypadku ręcznego otwierania tylko skrzydła czynnego skrzydło bierne jest utrzymywane w pozycji domkniętej przy pomocy samozamykacza. Układ dwóch niezależnych kantrygli umożliwia zamontowanie elektrozaczepu w skrzydle biernym bez kolizji z wewnętrznymi mechanizmami (np. prętami ryglującymi). Stronność kantrygli: Wersję kantrygla automatycznego należy dobrać w zależności od kierunku otwierania drzwi Kantrygle automatyczne, których nr katalogowy zakończony jest oznaczeniem -01 mają zastosowanie uniwersalne i są przeznaczone do drzwi lewych i prawych. Kierunek działania jest dostosowywany poprzez odwrócenie zapadki. Przy zabudowie do drzwi lewych należy zastosować odpowiednio: - kantrygiel górny kantrygiel dolny -05 Przy zabudowie do drzwi prawych należy zastosować odpowiednio: - kantrygiel górny kantrygiel dolny -04 Przy zamówieniu należy ustalić kierunek drzwi zgodnie z opisem na stronie 7.

Dzięki tym rozwiązaniom projektanci drzwi mogą w prosty sposób pogodzić ryglowanie skrzydła biernego góra-dół z funkcją ich automatycznego odryglowania bez konieczności stosowania mechanizmów

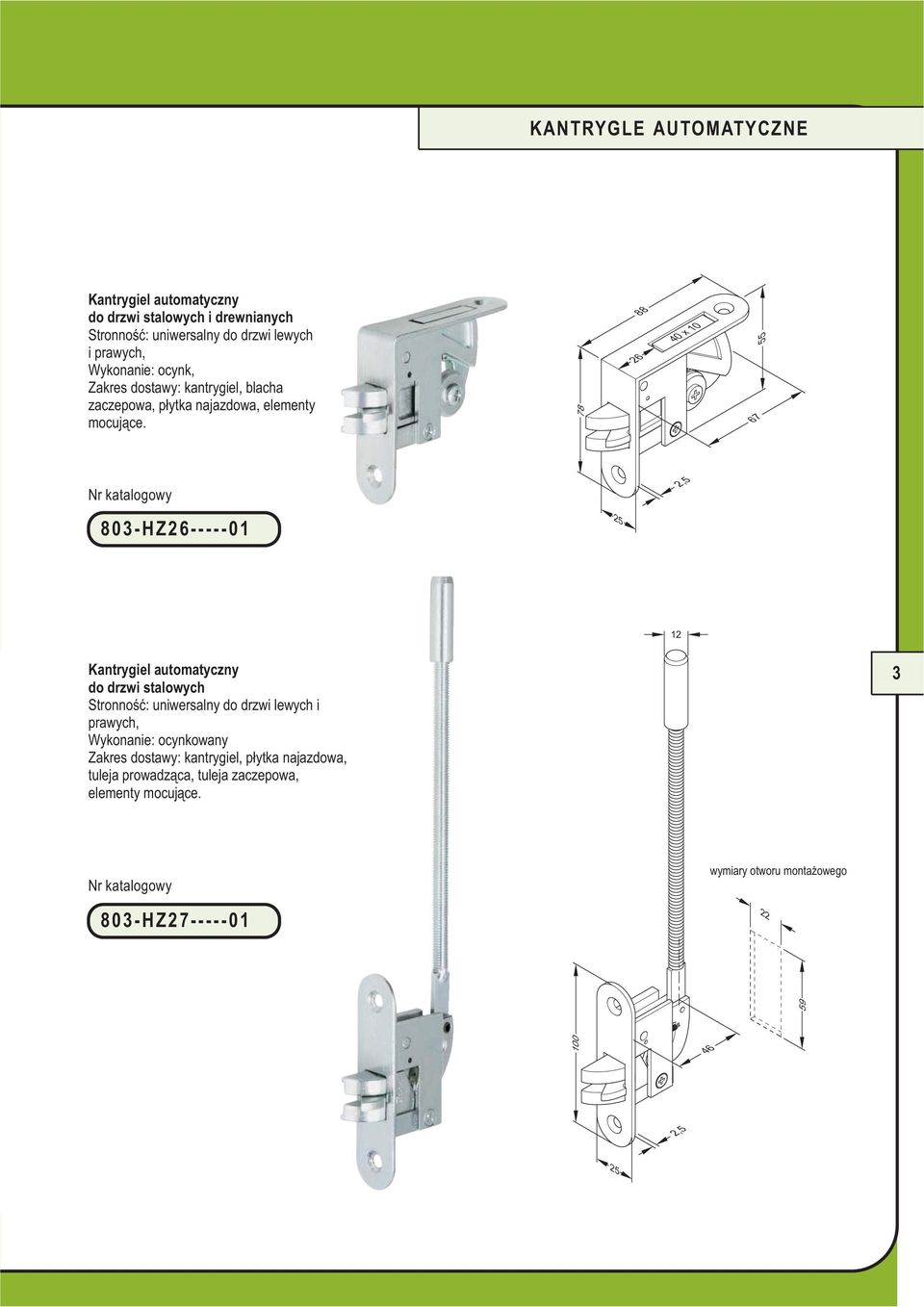

3 ,5 KANTRYGLE AUTOMATYCZNE do drzwi stalowych i drewnianych Stronność: uniwersalny do drzwi lewych i prawych, Wykonanie: ocynk, Zakres dostawy: kantrygiel, blacha zaczepowa, płytka najazdowa, elementy mocujące x HZ ,5 do drzwi stalowych Stronność: uniwersalny do drzwi lewych i prawych, Wykonanie: ocynkowany Zakres dostawy: kantrygiel, płytka najazdowa, tuleja prowadząca, tuleja zaczepowa, HZ wymiary otworu montażowego

78 88 6 40x10 67 55 803-HZ6-----01 5,5 do drzwi stalowych Stronność: uniwersalny do drzwi lewych i prawych, Wykonanie:

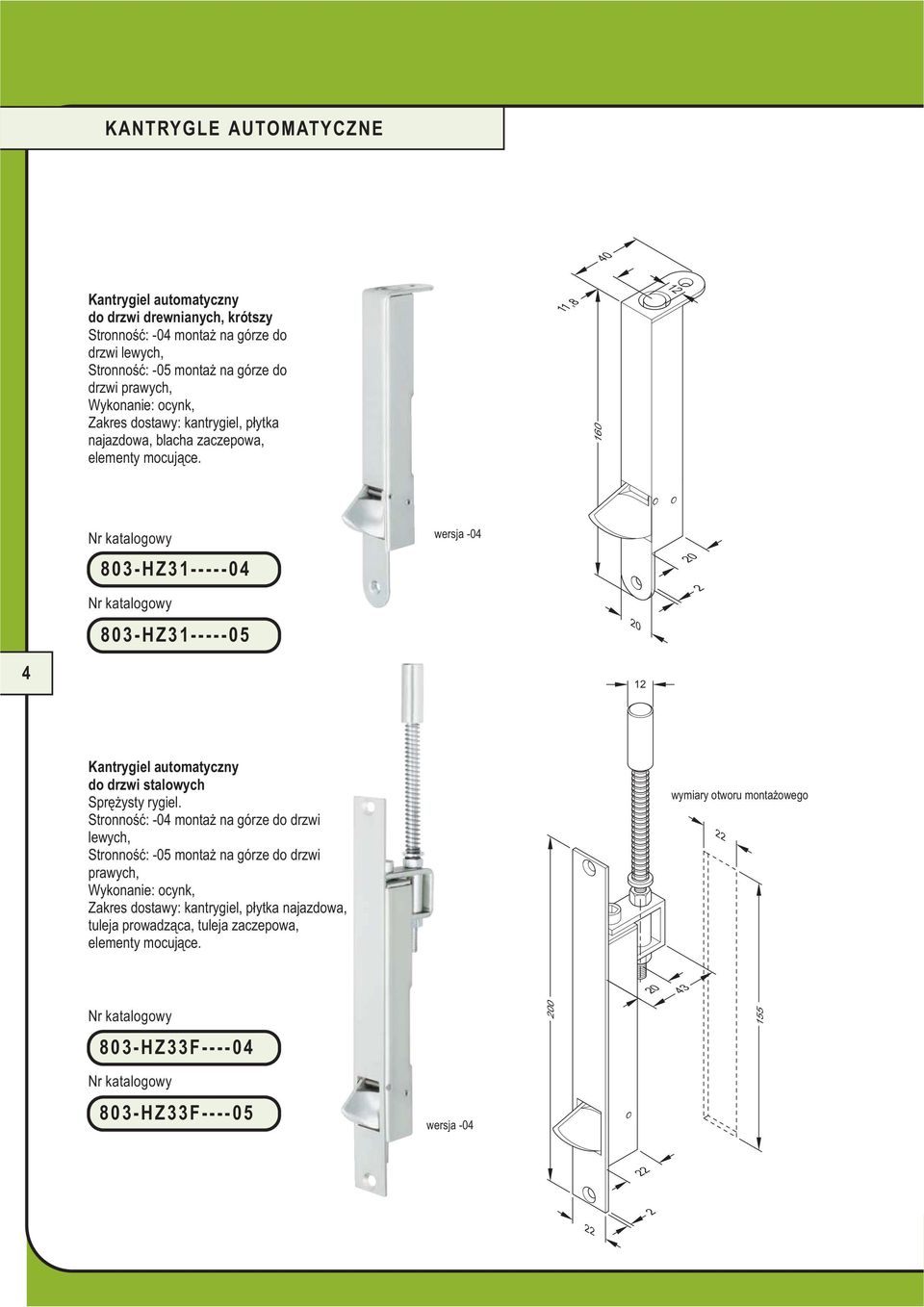

4 KANTRYGLE AUTOMATYCZNE 40 do drzwi drewnianych, krótszy Stronność: -04 montaż na górze do drzwi lewych, Stronność: -05 montaż na górze do drzwi prawych, Wykonanie: ocynk, Zakres dostawy: kantrygiel, płytka najazdowa, blacha zaczepowa, 11, HZ wersja HZ do drzwi stalowych Sprężysty rygiel. Stronność: -04 montaż na górze do drzwi lewych, Stronność: -05 montaż na górze do drzwi prawych, Wykonanie: ocynk, Zakres dostawy: kantrygiel, płytka najazdowa, tuleja prowadząca, tuleja zaczepowa, wymiary otworu montażowego HZ33F HZ33F wersja -04

5 KANTRYGLE AUTOMATYCZNE 50 do drzwi drewnianych, dłuższy Stronność: -04 montaż na górze do drzwi lewych, Stronność: -05 montaż na górze do drzwi prawych, Wykonanie: ocynk, Zakres dostawy: kantrygiel, płytka najazdowa, blacha zaczepowa, HZ HZ wersja

prawych, Wykonanie: ocynk, Zakres dostawy: kantrygiel, płytka najazdowa,

6 KANTRYGLE AUTOMATYCZNE do drzwi stalowych Sprężysty rygiel. Stronność: uniwersalny do drzwi lewych i prawych, Wykonanie: ocynkowany Zakres dostawy: kantrygiel, płytka najazdowa, tuleja prowadząca, tuleja zaczepowa, 70 wymiary otworu montażowego HZ do drzwi stalowych i drewnianych Sprężysty rygiel. Stronność: uniwersalny do drzwi lewych i prawych, Wykonanie: ocynkowany Zakres dostawy: kantrygiel, płytka najazdowa, tuleja prowadząca, tuleja zaczepowa, 3 70 wymiary otworu montażowego 803-HZ

prowadząca, tuleja zaczepowa, 70 wymiary otworu montażowego 0 130 160 803-HZ43---01 38 6 do drzwi stalowych i drewnianych Sprężysty

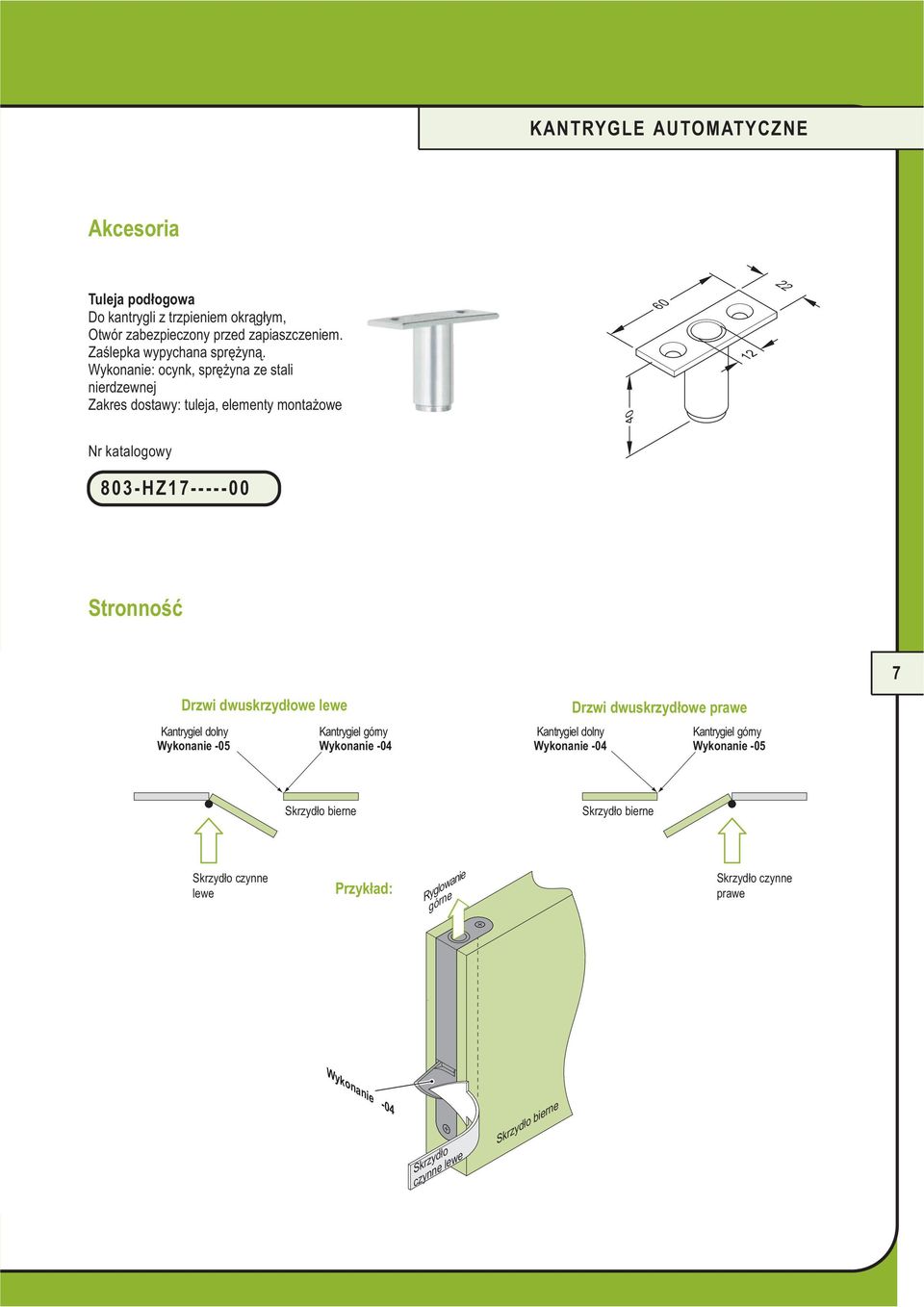

7 KANTRYGLE AUTOMATYCZNE Akcesoria Tuleja podłogowa Do kantrygli z trzpieniem okrągłym, Otwór zabezpieczony przed zapiaszczeniem. Zaślepka wypychana sprężyną. Wykonanie: ocynk, sprężyna ze stali nierdzewnej Zakres dostawy: tuleja, elementy montażowe HZ Stronność Drzwi dwuskrzydłowe lewe Kantrygiel dolny Wykonanie -05 Kantrygiel górny Wykonanie -04 Kantrygiel dolny Wykonanie -04 Drzwi dwuskrzydłowe prawe Kantrygiel górny Wykonanie Skrzydło bierne Skrzydło bierne Skrzydło czynne lewe Przykład: Ryglowanie górne Skrzydło czynne prawe Wykonanie -04 Skrzydło czynne lewe Skrzydło bierne

Wykonanie: ocynk, sprężyna ze stali nierdzewnej Zakres dostawy: tuleja, elementy montażowe 40 60 803-HZ17-----00 Stronność Drzwi dwuskrzydłowe lewe

8 Serrures de sécurité Sicherheitsschlösser Okucia wzmocnione Security locks Cerraduras de seguridad ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 7458 Albstadt GERMANY Tel Fax Firma effeff, powstała w 1936 Firma IKON została założona w roku jako zakład mechaniki roku 196 jako IKON ZEISS AG. precyzyjnej i elektrotechniki. Jest jednym z wiodących Dzięki prowadzeniu producentów wkładek konsekwentnej polityki stała się cylindrycznych, zamków i światowym liderem w zakresie systemów zamknięć w elektromechanicznych urządzeń Niemczech. Produkty i blokujących. Wśród produktów rozwiązania IKON produkowane effeff znajdują się elektrozaczepy, są zgodnie z technicznymi elektrorygle, zamki antypaniczne, standardami. W programie systemy kontroli dostępu, znajdują się mechatroniczne elektromagnesy, systemy dróg wkładki cylindryczne, systemy ewakuacyjnych, napędy do drzwi kontroli dostępu, okucia rozwiernych, elektromagnesy do antypaniczne, okucia drzwiowe i drzwi p.poż. Zakład produkcyjny samozamykacze wraz z licznymi znajduje się w Albstadt w dodatkowymi zamkami i Niemczech. Firma eksportuje urządzeniami zabezpieczającymi, swoje produkty do 75 krajów na które chronią zarówno ludzi i całym świecie. mienie. Spółka ASSA ABLOY Sicherheitstechnik GmbH. Od 05 roku firmy IKON i effeff prowadzą wspólną politykę. Rozwijają się, produkują i działają w ramach jednej spółki, skutecznie rozwijając dwie różne grupy produktów. Dzięki połączeniu firm zostały stworzone kompleksowe rozwiązania dla naszych klientów w zakresie sektora prywatnego, handlowego i państwowego. ASSA ABLOY jest największym na świecie producentem i dostawcą zamków oraz systemów zabezpieczających, mających za zadanie spełnienie potrzeb klientów odnośnie bezpieczeństwa, ochrony i wygody użytkowania. Firma zatrudnia ok pracowników. Roczne obroty są na poziomie 3 miliardów euro. Grupa ASSA ABLOY
