1 BRAMYGARA ŻOWEI PRZEMYS ŁOWE TECH-IN ul. AleksandraPuszkina25a NIP Tel./Fax.: kom OgrodzeniaFancy

2 Opis produktu Ogrodzenia Fancy powstały z myślą o klientach oczekujących eleganckiego i trwałego ogrodzenia. System produkcji ogrodzeń zapewnia jego bezpieczne i długotrwałe użytkowanie, a ilość dostępnych opcji wykończenia umożliwia pełną personalizację ogrodzenia przez klienta. Poza standardowymi rozwiązaniami, proponowanymi w ramach oferty, istnieje możliwość kompozycji własnego systemu. Systemy ogrodzeniowe GMS Nawojowa można dowolnie komponować z wybranych elementów, ustalając dokładnie ich ostateczny kształt. Zarówno bramy wjazdowe, furtki, jak i same przęsła ogrodzeniowe mogą mieć regulowaną długość, zależną od wymiarów działki. Kolorystyka Wszystkie ogrodzenia GMS poddawane są ocynkowaniu ogniowemu. Proces ocynkowania znacząco zwiększa odporność korozyjną konstrukcji, w sposób istotny wydłużając jej żywotność. Po procesie ocynku, każde ogrodzenie jest malowane na dowolny kolor dostępny w palecie kolorystycznej RAL. Kolory standardowe ogrodzeń Fancy: RAL 8017 (brązowy), RAL 6005 (zielony), RAL 7030 (szary), RAL 9010 (biały), RAL 9005 (czarny). Rys. 1 Wypełnienie systemów ogrodzeń Fancy wykonywane jest z kształtownika profilowanego sześciokątnego Ø 18mm Konstrukcja i wyposażenie Ogrodzenia Fancy wypełniane są profilem stalowym sześciokątnym Ø 18mm mocowanym przelotowo w ceowniku 40mm * 20mm. Konstrukcja bram wjazdowych oraz furtek wykonywana jest z kształtownika 60*40. Szynę jezdną bram przesuwnych stanowi kształtownik półzamknięty 80*80*25*5, wyposażony w podwójny system rolkowy oraz podstawę pod słupek wewnętrzny. Ogrodzenia wyposażone są w zestaw niezbędny do ich prawidłowego montażu i eksploatacji. Standardowe wyposażenie poszczególnych elementów ogrodzenia składa się z następujących komponentów: Brama wjazdowa dwuskrzydłowa rygiel pionowy i zamek (zamawiając bramę z automatem, funkcję zabezpieczającą pełni automatyka) zawiasy regulowane Brama wjazdowa przesuwna zamek hakowy (zamawiając bramę z automatem, funkcję zabezpieczającą pełni automatyka) zestaw kotew

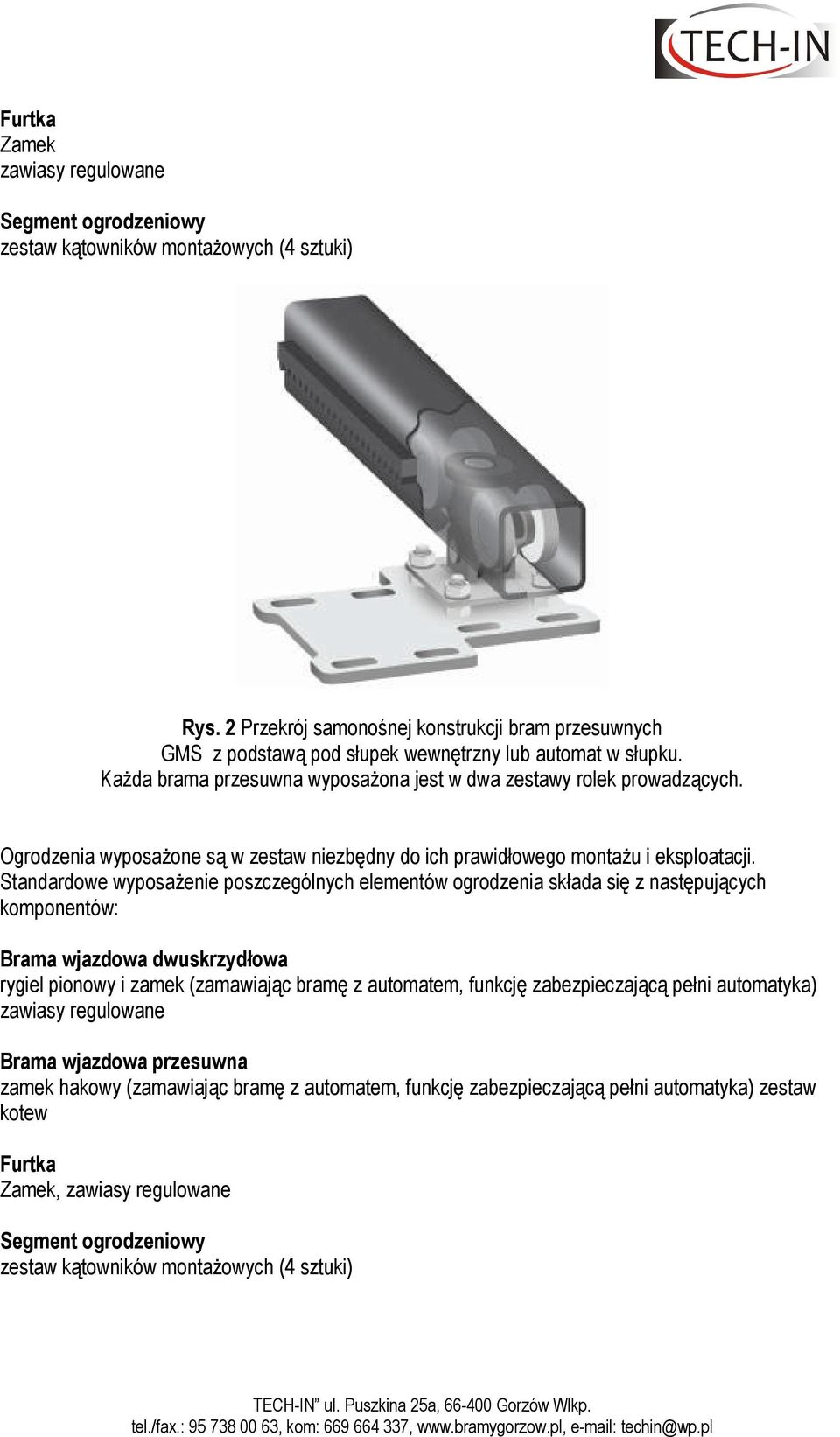

3 Furtka Zamek zawiasy regulowane Segment ogrodzeniowy zestaw kątowników montażowych (4 sztuki) Rys. 2 Przekrój samonośnej konstrukcji bram przesuwnych GMS z podstawą pod słupek wewnętrzny lub automat w słupku. Każda brama przesuwna wyposażona jest w dwa zestawy rolek prowadzących. Ogrodzenia wyposażone są w zestaw niezbędny do ich prawidłowego montażu i eksploatacji. Standardowe wyposażenie poszczególnych elementów ogrodzenia składa się z następujących komponentów: Brama wjazdowa dwuskrzydłowa rygiel pionowy i zamek (zamawiając bramę z automatem, funkcję zabezpieczającą pełni automatyka) zawiasy regulowane Brama wjazdowa przesuwna zamek hakowy (zamawiając bramę z automatem, funkcję zabezpieczającą pełni automatyka) zestaw kotew Furtka Zamek, zawiasy regulowane Segment ogrodzeniowy zestaw kątowników montażowych (4 sztuki)

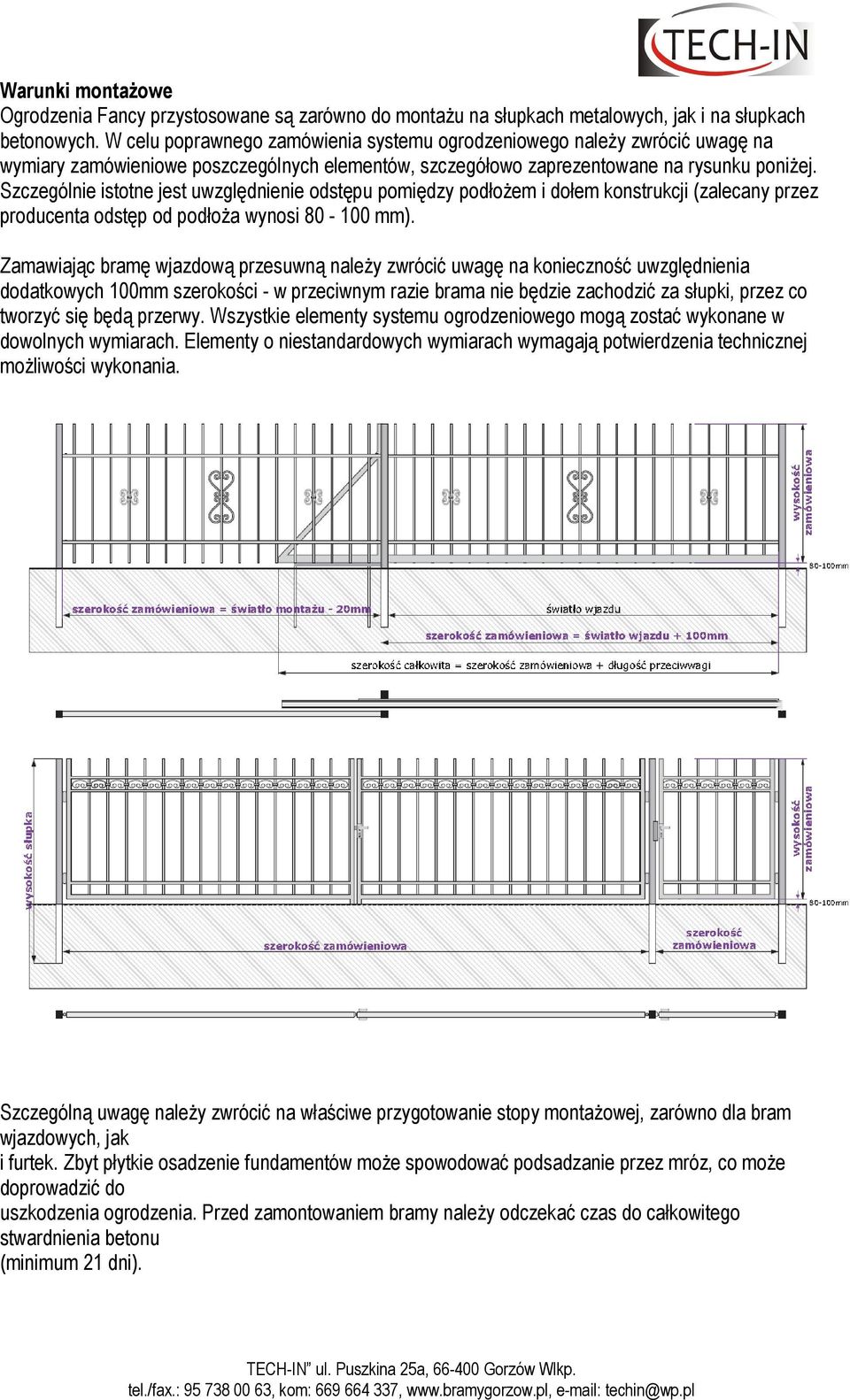

4 Warunki montażowe Ogrodzenia Fancy przystosowane są zarówno do montażu na słupkach metalowych, jak i na słupkach betonowych. W celu poprawnego zamówienia systemu ogrodzeniowego należy zwrócić uwagę na wymiary zamówieniowe poszczególnych elementów, szczegółowo zaprezentowane na rysunku poniżej. Szczególnie istotne jest uwzględnienie odstępu pomiędzy podłożem i dołem konstrukcji (zalecany przez producenta odstęp od podłoża wynosi mm). Zamawiając bramę wjazdową przesuwną należy zwrócić uwagę na konieczność uwzględnienia dodatkowych 100mm szerokości - w przeciwnym razie brama nie będzie zachodzić za słupki, przez co tworzyć się będą przerwy. Wszystkie elementy systemu ogrodzeniowego mogą zostać wykonane w dowolnych wymiarach. Elementy o niestandardowych wymiarach wymagają potwierdzenia technicznej możliwości wykonania. Szczególną uwagę należy zwrócić na właściwe przygotowanie stopy montażowej, zarówno dla bram wjazdowych, jak i furtek. Zbyt płytkie osadzenie fundamentów może spowodować podsadzanie przez mróz, co może doprowadzić do uszkodzenia ogrodzenia. Przed zamontowaniem bramy należy odczekać czas do całkowitego stwardnienia betonu (minimum 21 dni).

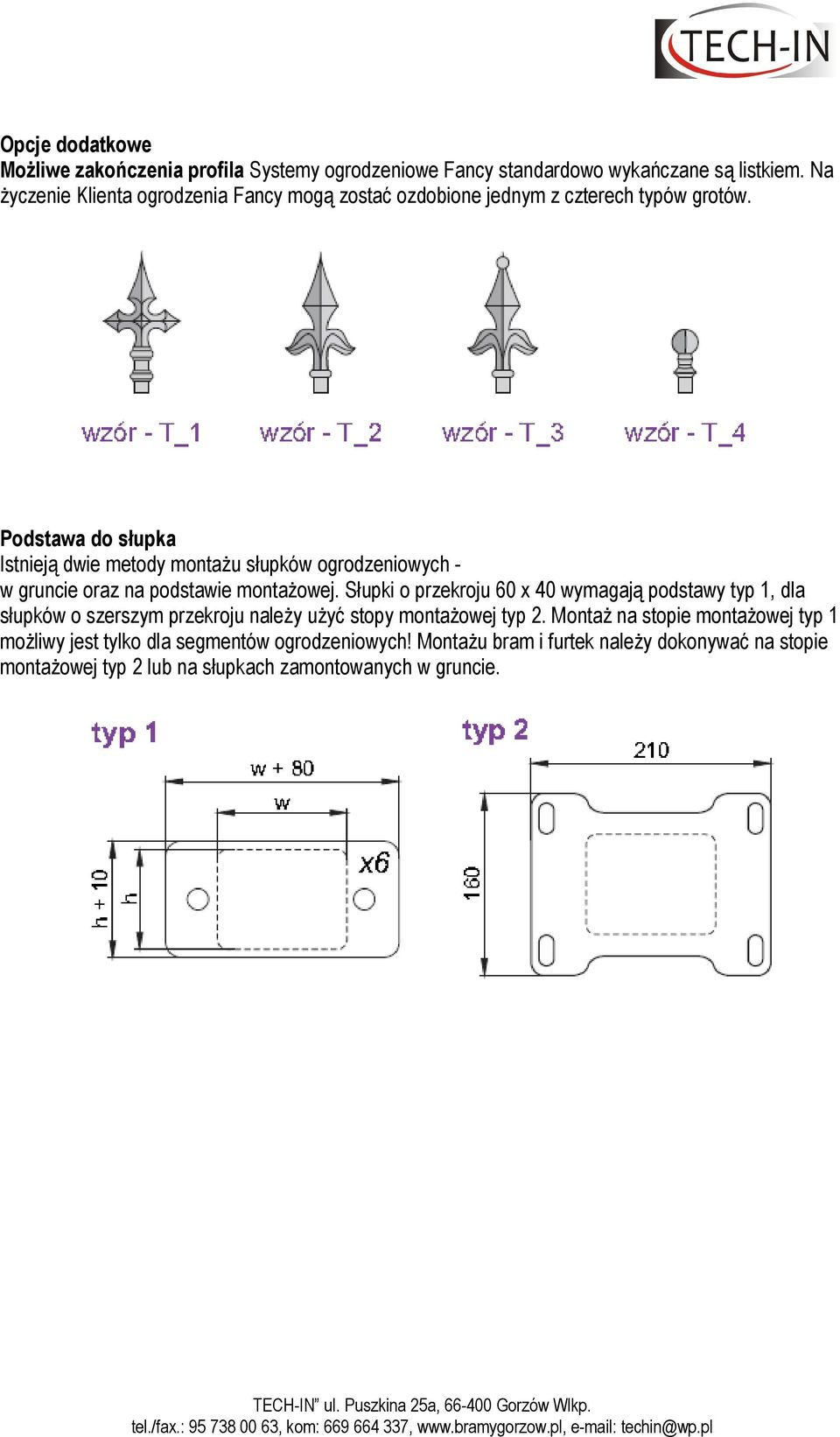

5 Opcje dodatkowe Możliwe zakończenia profila Systemy ogrodzeniowe Fancy standardowo wykańczane są listkiem. Na życzenie Klienta ogrodzenia Fancy mogą zostać ozdobione jednym z czterech typów grotów. Podstawa do słupka Istnieją dwie metody montażu słupków ogrodzeniowych - w gruncie oraz na podstawie montażowej. Słupki o przekroju 60 x 40 wymagają podstawy typ 1, dla słupków o szerszym przekroju należy użyć stopy montażowej typ 2. Montaż na stopie montażowej typ 1 możliwy jest tylko dla segmentów ogrodzeniowych! Montażu bram i furtek należy dokonywać na stopie montażowej typ 2 lub na słupkach zamontowanych w gruncie.

6 Zakończenie słupka Słupki ogrodzeniowe GMS zakończone są zaślepkami PCV - płaską lub kopertową lub zakończeniem metalowym - w postaci kuli. Podstawa do montażu automatyki Konstrukcja bram wjazdowych przesuwnych może zostać wyposażona dodatkowo w podstawę do instalacji automatu. Dzięki zastosowaniu podstawy, automat nie ma bezpośredniego kontaktu z podłożem, co chroni go przed uszkodzeniami mechanicznymi oraz ogranicza działanie czynników zewnętrznych, zwiększając tym samym żywotność automatu.

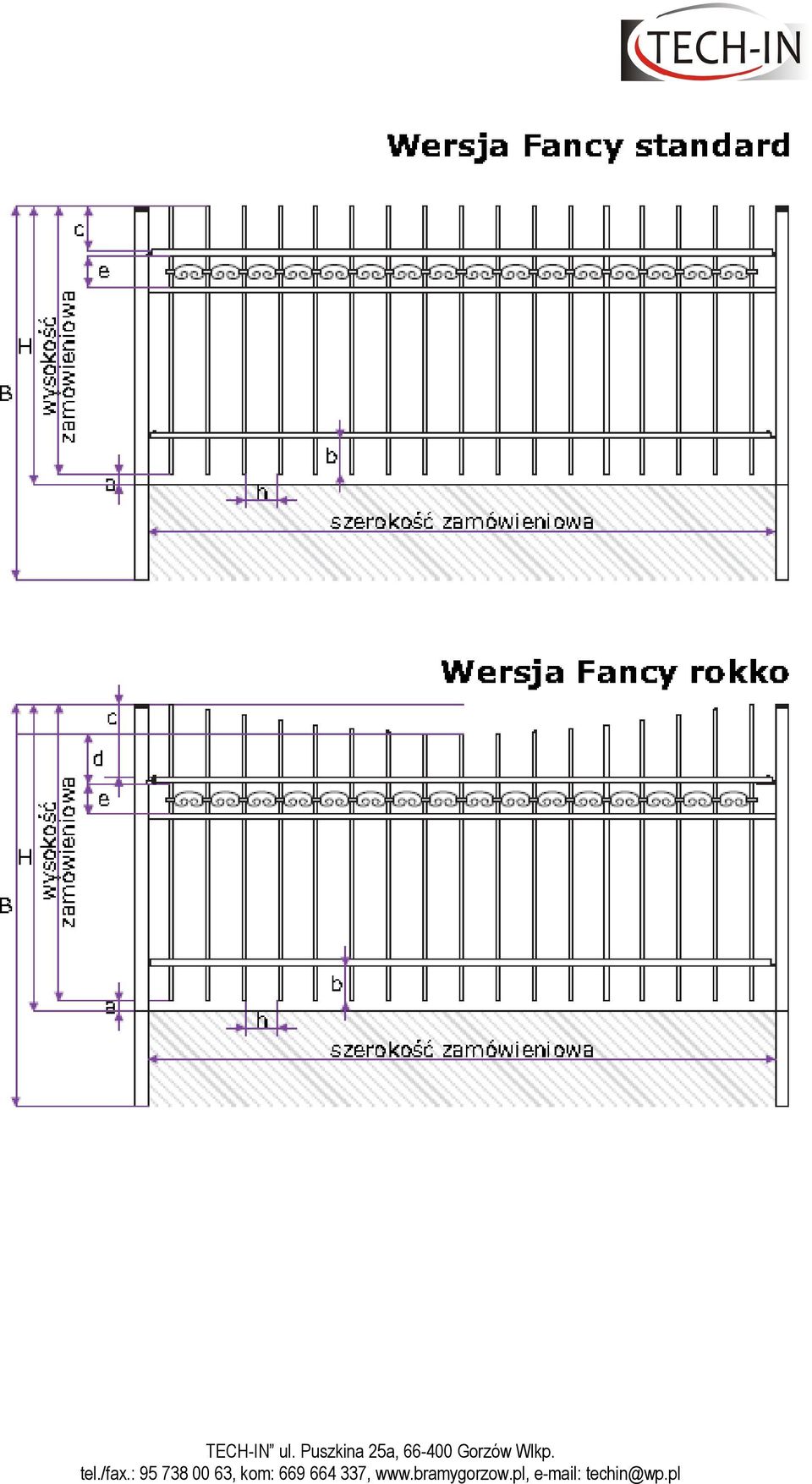

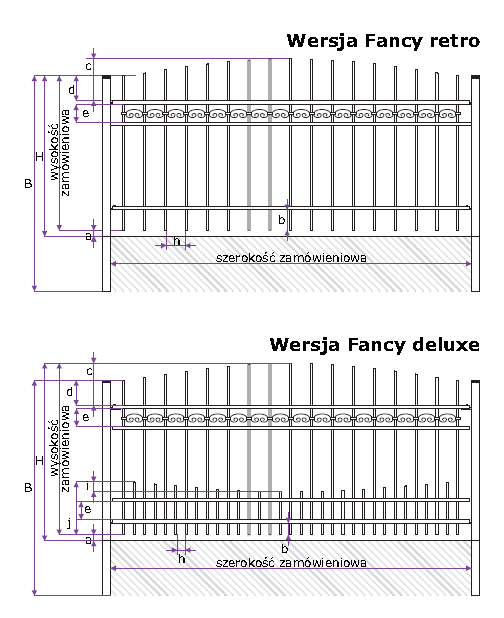

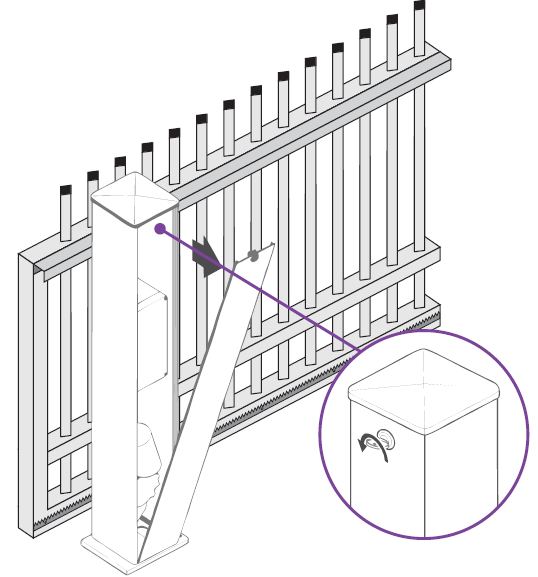

7 Automat do bramy przesuwnej w słupku Bogata oferta automatyki GMS została poszerzona o automatykę instalowaną w słupku ogrodzeniowym. Opcje dodatkowe Nietypowe zakończenie bramy Estetykę ogrodzenia Fancy może podkreślić niestandardowe wykończenie. W ofercie znajdują się 4 typy wykończenia: standard, rokko, retro oraz deluxe.

8

9

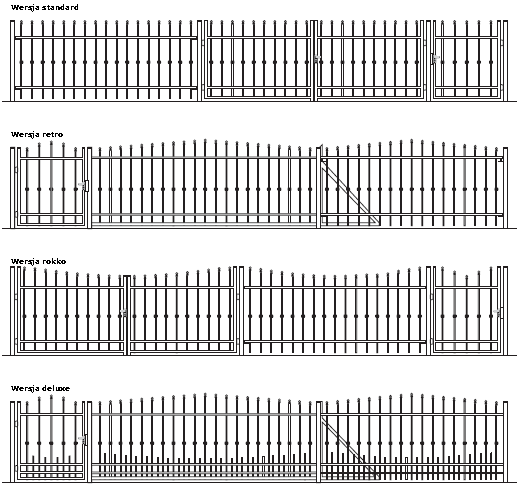

10 Ogrodzenie Fancy MS 1

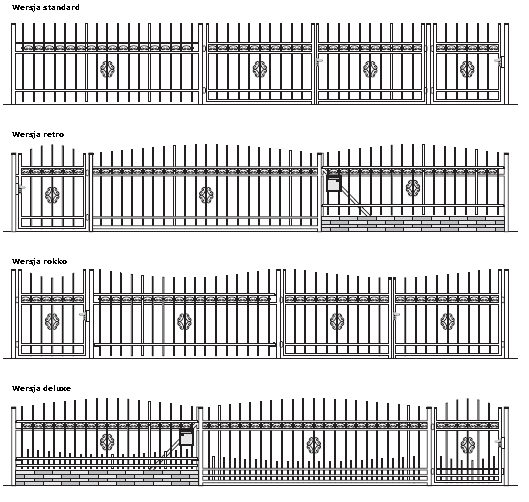

11 Ogrodzenie Fancy MS 2

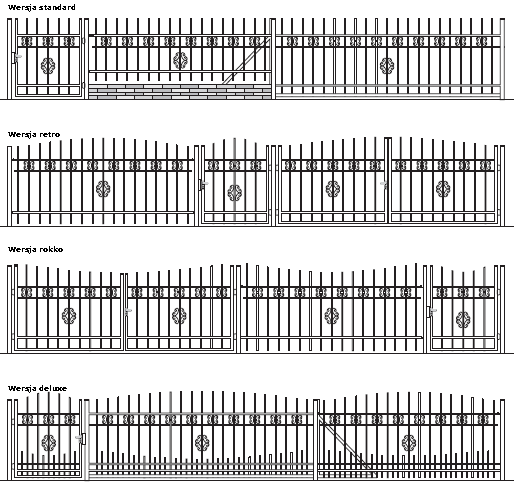

12 Ogrodzenie Fancy MS 3

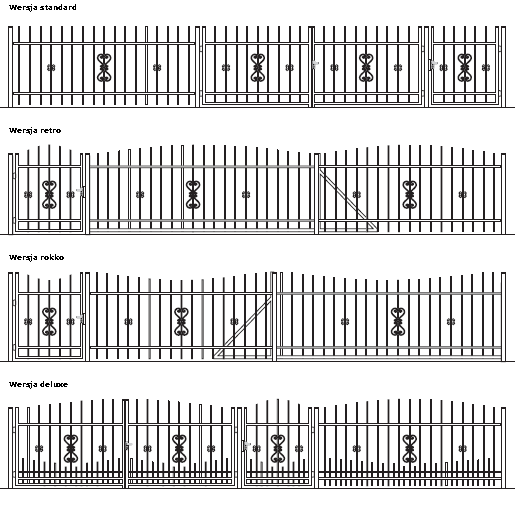

13 Ogrodzenie Fancy MS 4
