S Wytyczne do instalacji grzewczych i wentylacji mechanicznej SPECYFIKACJA TECHNICZNA. Budowa Hali Sportowej 1

Transkrypt

1 SPECYFIKACJA TECHNICZNA S Wytyczne do instalacji grzewczych i wentylacji mechanicznej Budowa Hali Sportowej 1

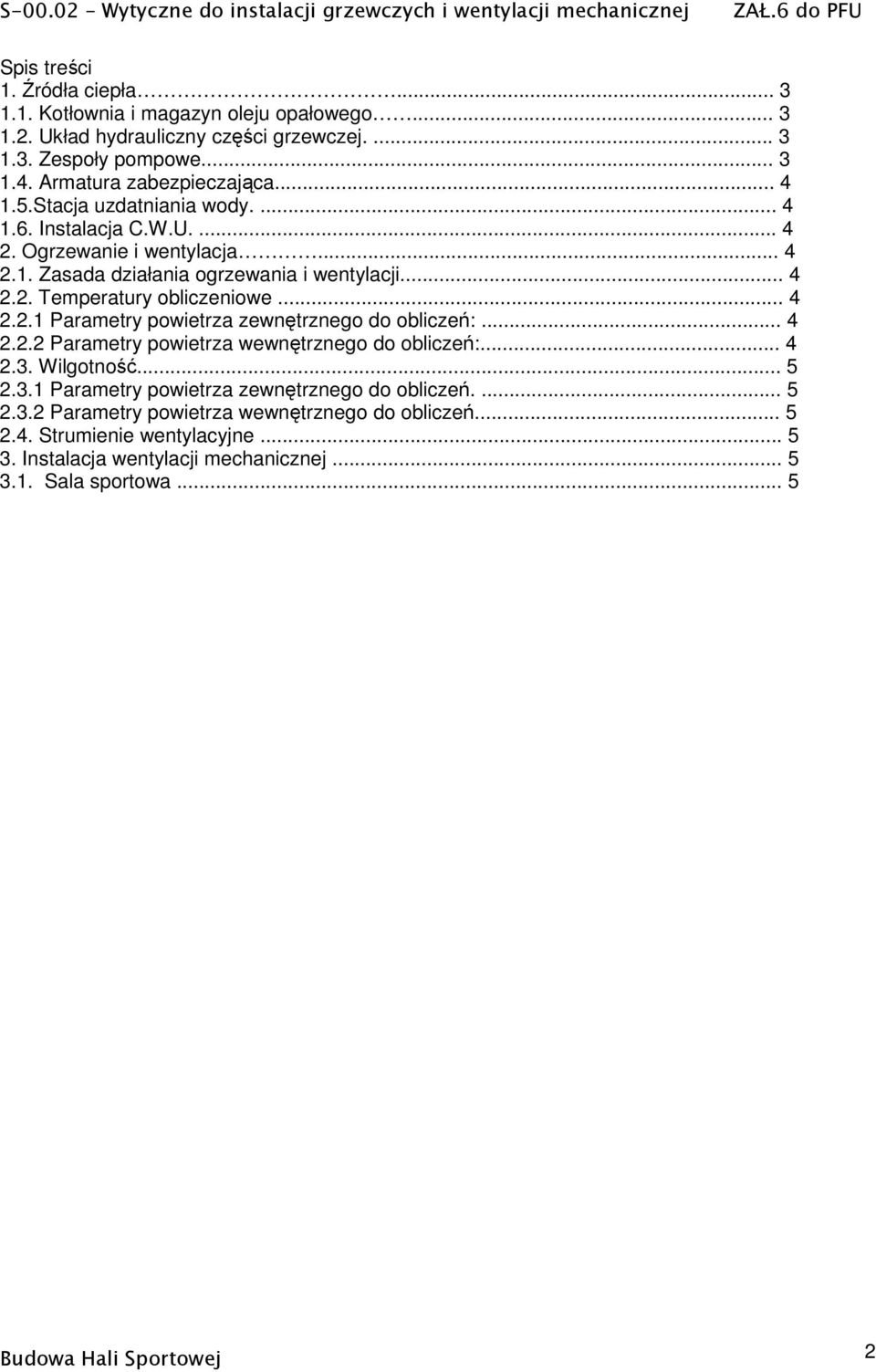

2 Spis treści 1. Źródła ciepła Kotłownia i magazyn oleju opałowego Układ hydrauliczny części grzewczej Zespoły pompowe Armatura zabezpieczająca Stacja uzdatniania wody Instalacja C.W.U Ogrzewanie i wentylacja Zasada działania ogrzewania i wentylacji Temperatury obliczeniowe Parametry powietrza zewnętrznego do obliczeń: Parametry powietrza wewnętrznego do obliczeń: Wilgotność Parametry powietrza zewnętrznego do obliczeń Parametry powietrza wewnętrznego do obliczeń Strumienie wentylacyjne Instalacja wentylacji mechanicznej Sala sportowa... 5 Budowa Hali Sportowej 2

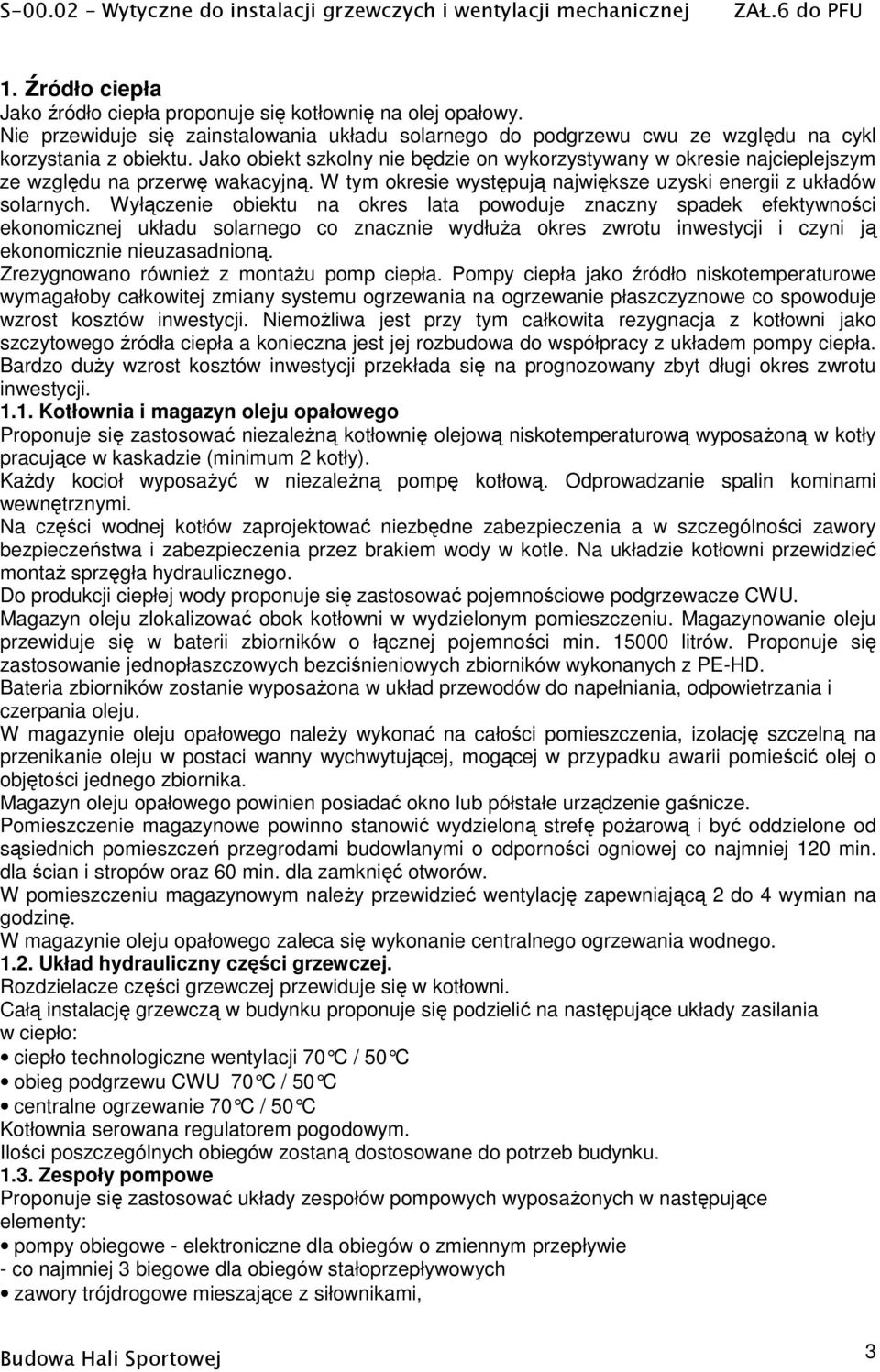

3 1. Źródło ciepła Jako źródło ciepła proponuje się kotłownię na olej opałowy. Nie przewiduje się zainstalowania układu solarnego do podgrzewu cwu ze względu na cykl korzystania z obiektu. Jako obiekt szkolny nie będzie on wykorzystywany w okresie najcieplejszym ze względu na przerwę wakacyjną. W tym okresie występują największe uzyski energii z układów solarnych. Wyłączenie obiektu na okres lata powoduje znaczny spadek efektywności ekonomicznej układu solarnego co znacznie wydłuŝa okres zwrotu inwestycji i czyni ją ekonomicznie nieuzasadnioną. Zrezygnowano równieŝ z montaŝu pomp ciepła. Pompy ciepła jako źródło niskotemperaturowe wymagałoby całkowitej zmiany systemu ogrzewania na ogrzewanie płaszczyznowe co spowoduje wzrost kosztów inwestycji. NiemoŜliwa jest przy tym całkowita rezygnacja z kotłowni jako szczytowego źródła ciepła a konieczna jest jej rozbudowa do współpracy z układem pompy ciepła. Bardzo duŝy wzrost kosztów inwestycji przekłada się na prognozowany zbyt długi okres zwrotu inwestycji Kotłownia i magazyn oleju opałowego Proponuje się zastosować niezaleŝną kotłownię olejową niskotemperaturową wyposaŝoną w kotły pracujące w kaskadzie (minimum 2 kotły). KaŜdy kocioł wyposaŝyć w niezaleŝną pompę kotłową. Odprowadzanie spalin kominami wewnętrznymi. Na części wodnej kotłów zaprojektować niezbędne zabezpieczenia a w szczególności zawory bezpieczeństwa i zabezpieczenia przez brakiem wody w kotle. Na układzie kotłowni przewidzieć montaŝ sprzęgła hydraulicznego. Do produkcji ciepłej wody proponuje się zastosować pojemnościowe podgrzewacze CWU. Magazyn oleju zlokalizować obok kotłowni w wydzielonym pomieszczeniu. Magazynowanie oleju przewiduje się w baterii zbiorników o łącznej pojemności min litrów. Proponuje się zastosowanie jednopłaszczowych bezciśnieniowych zbiorników wykonanych z PE-HD. Bateria zbiorników zostanie wyposaŝona w układ przewodów do napełniania, odpowietrzania i czerpania oleju. W magazynie oleju opałowego naleŝy wykonać na całości pomieszczenia, izolację szczelną na przenikanie oleju w postaci wanny wychwytującej, mogącej w przypadku awarii pomieścić olej o objętości jednego zbiornika. Magazyn oleju opałowego powinien posiadać okno lub półstałe urządzenie gaśnicze. Pomieszczenie magazynowe powinno stanowić wydzieloną strefę poŝarową i być oddzielone od sąsiednich pomieszczeń przegrodami budowlanymi o odporności ogniowej co najmniej 120 min. dla ścian i stropów oraz 60 min. dla zamknięć otworów. W pomieszczeniu magazynowym naleŝy przewidzieć wentylację zapewniającą 2 do 4 wymian na godzinę. W magazynie oleju opałowego zaleca się wykonanie centralnego ogrzewania wodnego Układ hydrauliczny części grzewczej. Rozdzielacze części grzewczej przewiduje się w kotłowni. Całą instalację grzewczą w budynku proponuje się podzielić na następujące układy zasilania w ciepło: ciepło technologiczne wentylacji 70 C / 50 C obieg podgrzewu CWU 70 C / 50 C centralne ogrzewanie 70 C / 50 C Kotłownia serowana regulatorem pogodowym. Ilości poszczególnych obiegów zostaną dostosowane do potrzeb budynku Zespoły pompowe Proponuje się zastosować układy zespołów pompowych wyposaŝonych w następujące elementy: pompy obiegowe - elektroniczne dla obiegów o zmiennym przepływie - co najmniej 3 biegowe dla obiegów stałoprzepływowych zawory trójdrogowe mieszające z siłownikami, Budowa Hali Sportowej 3

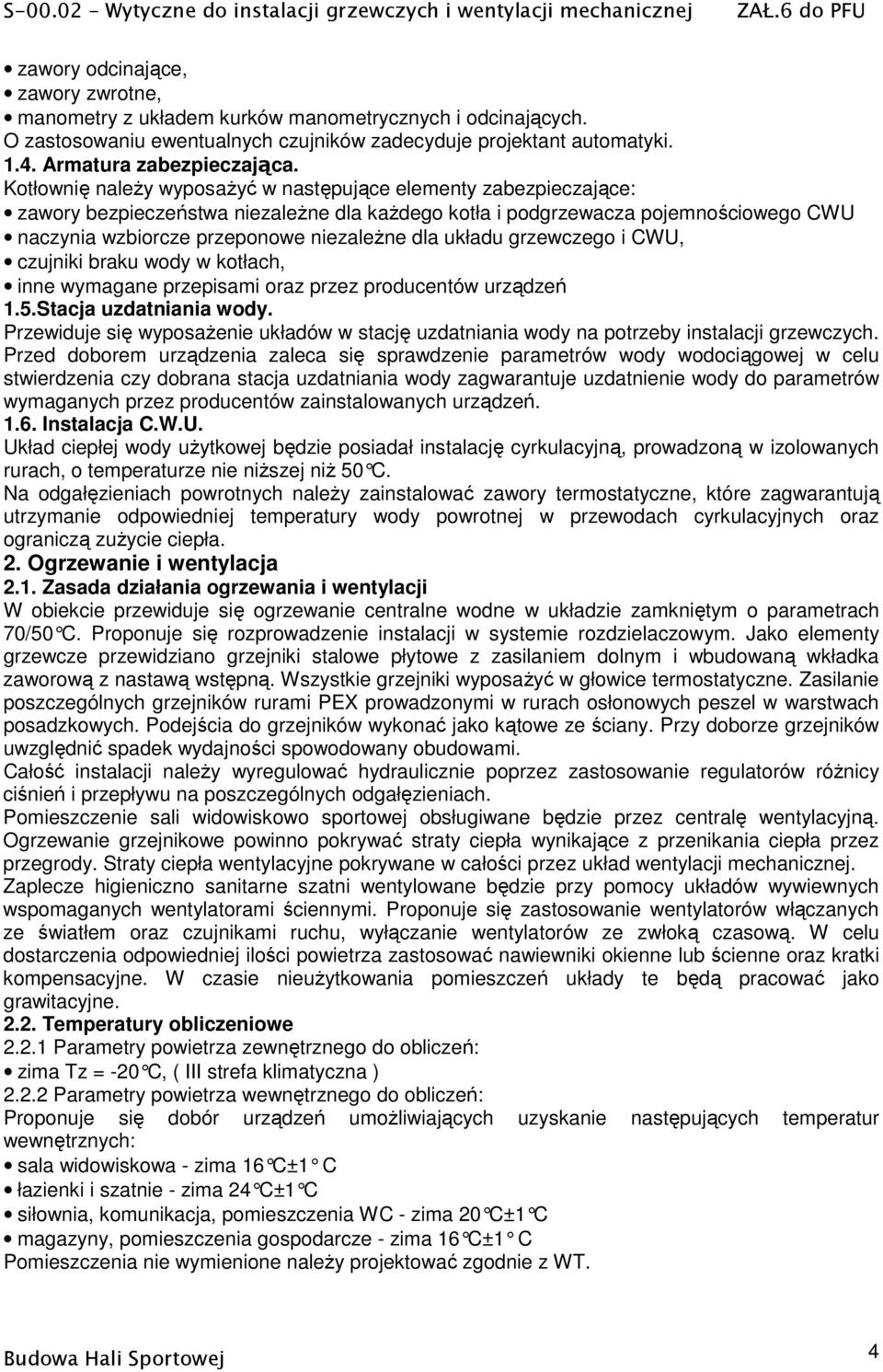

4 zawory odcinające, zawory zwrotne, manometry z układem kurków manometrycznych i odcinających. O zastosowaniu ewentualnych czujników zadecyduje projektant automatyki Armatura zabezpieczająca. Kotłownię naleŝy wyposaŝyć w następujące elementy zabezpieczające: zawory bezpieczeństwa niezaleŝne dla kaŝdego kotła i podgrzewacza pojemnościowego CWU naczynia wzbiorcze przeponowe niezaleŝne dla układu grzewczego i CWU, czujniki braku wody w kotłach, inne wymagane przepisami oraz przez producentów urządzeń 1.5.Stacja uzdatniania wody. Przewiduje się wyposaŝenie układów w stację uzdatniania wody na potrzeby instalacji grzewczych. Przed doborem urządzenia zaleca się sprawdzenie parametrów wody wodociągowej w celu stwierdzenia czy dobrana stacja uzdatniania wody zagwarantuje uzdatnienie wody do parametrów wymaganych przez producentów zainstalowanych urządzeń Instalacja C.W.U. Układ ciepłej wody uŝytkowej będzie posiadał instalację cyrkulacyjną, prowadzoną w izolowanych rurach, o temperaturze nie niŝszej niŝ 50 C. Na odgałęzieniach powrotnych naleŝy zainstalować zawory termostatyczne, które zagwarantują utrzymanie odpowiedniej temperatury wody powrotnej w przewodach cyrkulacyjnych oraz ograniczą zuŝycie ciepła. 2. Ogrzewanie i wentylacja 2.1. Zasada działania ogrzewania i wentylacji W obiekcie przewiduje się ogrzewanie centralne wodne w układzie zamkniętym o parametrach 70/50 C. Proponuje się rozprowadzenie instalacji w systemie rozdzielaczowym. Jako elementy grzewcze przewidziano grzejniki stalowe płytowe z zasilaniem dolnym i wbudowaną wkładka zaworową z nastawą wstępną. Wszystkie grzejniki wyposaŝyć w głowice termostatyczne. Zasilanie poszczególnych grzejników rurami PEX prowadzonymi w rurach osłonowych peszel w warstwach posadzkowych. Podejścia do grzejników wykonać jako kątowe ze ściany. Przy doborze grzejników uwzględnić spadek wydajności spowodowany obudowami. Całość instalacji naleŝy wyregulować hydraulicznie poprzez zastosowanie regulatorów róŝnicy ciśnień i przepływu na poszczególnych odgałęzieniach. Pomieszczenie sali widowiskowo sportowej obsługiwane będzie przez centralę wentylacyjną. Ogrzewanie grzejnikowe powinno pokrywać straty ciepła wynikające z przenikania ciepła przez przegrody. Straty ciepła wentylacyjne pokrywane w całości przez układ wentylacji mechanicznej. Zaplecze higieniczno sanitarne szatni wentylowane będzie przy pomocy układów wywiewnych wspomaganych wentylatorami ściennymi. Proponuje się zastosowanie wentylatorów włączanych ze światłem oraz czujnikami ruchu, wyłączanie wentylatorów ze zwłoką czasową. W celu dostarczenia odpowiedniej ilości powietrza zastosować nawiewniki okienne lub ścienne oraz kratki kompensacyjne. W czasie nieuŝytkowania pomieszczeń układy te będą pracować jako grawitacyjne Temperatury obliczeniowe Parametry powietrza zewnętrznego do obliczeń: zima Tz = -20 C, ( III strefa klimatyczna ) Parametry powietrza wewnętrznego do obliczeń: Proponuje się dobór urządzeń umoŝliwiających uzyskanie następujących temperatur wewnętrznych: sala widowiskowa - zima 16 C±1 C łazienki i szatnie - zima 24 C±1 C siłownia, komunikacja, pomieszczenia WC - zima 20 C ±1 C magazyny, pomieszczenia gospodarcze - zima 16 C±1 C Pomieszczenia nie wymienione naleŝy projektować zgodnie z WT. Budowa Hali Sportowej 4

5 2.3. Wilgotność Parametry powietrza zewnętrznego do obliczeń. lato φ = 45 % zima φ = 100 % ( III strefa klimatyczna ) Parametry powietrza wewnętrznego do obliczeń. Nie przewiduje się regulacji wilgotności powietrza wewnętrznego Strumienie wentylacyjne Ilości powietrza świeŝego projektować zgodnie z wymaganiami PN. 3. Instalacja wentylacji mechanicznej 3.1. Sala sportowa Pomieszczenie sali widowiskowej obsługiwane będzie przez centralę wentylacyjną. Proponuje się zastosować centralę wentylacyjną z odzyskiem ciepła, nagrzewnica wodną oraz częściową recyrkulacją powietrza. Stopień recyrkulacji sterowany w funkcji zawartości CO 2 w pomieszczeniach wentylowanych. Centralę umieścić w osobnym, wydzielonym pomieszczeniu nad kotłownią. Wielkość centrali musi być tak dobrana by moŝliwe było: uzyskanie wymaganej temperatury powietrza nawiewanego w okresie zimy dostawę wymaganej ilości powietrza świeŝego. Proponuje się by instalacja nawiewna obejmowała: 1. Centralę wentylacyjną nawiewno-wywiewną wyposaŝoną w: tłumiki hałasu, filtry powietrza świeŝego (EU5) oraz wywiewanego (EU5), wentylatorami przystosowanymi do pracy z falownikami, komorę mieszania wymiennik obrotowy odzysku ciepła o sprawności temp. zimą minimum 65% wodną nagrzewnicę powietrza, płynną regulację obrotów wentylatorów nawiewnego i wywiewnego szafę zasilająco sterowniczą automatyki centrali 2. Elementy automatyki tj. zawory trójdrogowe regulacyjne oraz pompy przy centralach 3. Sieć przewodów nawiewnych rozprowadzających powietrze ze stali ocynkowanej, izolowanych cieplnie 4. Tłumiki kanałowe i przewody elastyczne tłumiące hałas ( z blachy perforowanej) 5. Nawiewniki odporne na uszkodzenia (dla hal sportowych) o odpowiednich parametrach 6. Klapy ogniowe w miejscach wymaganych. Instalacja wywiewna obejmuje: 1. Kratki wentylacyjne wyciągowe lub inne elementy wywiewne. 2. Sieć przewodów wywiewnych rozprowadzających powietrze ze stali ocynkowanej, izolowanych cieplnie 3. Klapy ogniowe w miejscach wymaganych. 4. Centrala wentylacyjna jak wyŝej. Z uwagi na duŝe strumienie powietrza jakie są wymagane do obsługi sali naleŝy zwrócić szczególną uwagę na aspekty ekonomiczno - eksploatacyjne instalacji. DuŜą uwagę naleŝy zwrócić na sposób oszczędzania energii. Proces ten powinien być realizowany systemem automatyki. Proponuje się zastosowanie czujników zawartości CO2 w celu regulacji ilości powietrza świeŝego nawiewanego i wywiewanego z sali. Ilość powietrza świeŝego powinna być zmieniania dzięki komorze mieszania zabudowanej w centralach wentylacyjnych. Przewody wentylacyjne z blachy stalowej ocynkowanej naleŝy wymiarować przy następujących załoŝeniach: prędkość powietrza w przewodach głównych poniŝej 5 m/s prędkość powietrza w przewodach doprowadzających do odbiorników poniŝej 2,5 m/s za centralami stosować tłumiki kanałowe podłączenia nawiewników i wywiewników przewodami tłumiącymi Budowa Hali Sportowej 5
