BRANŻY ELEKTRYCZNEJ. nazwa obiektu budowlanego: Termomodernizacja i przebudowa budynków przy ul. Wolności 10 i 12 w Ostrowie Wielkopolskim

Transkrypt

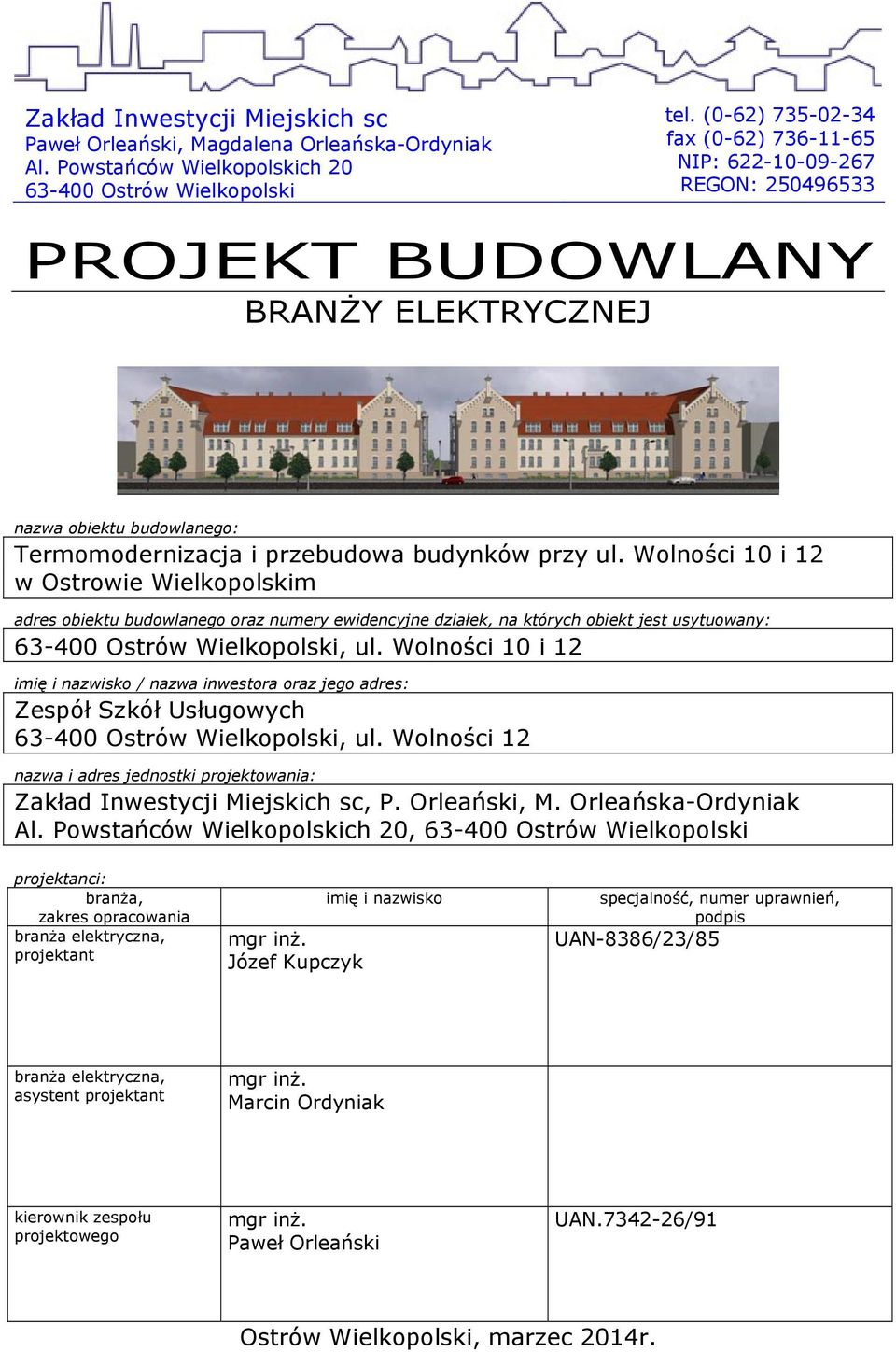

1 Al. Powstańców Wielkopolskich 20 tel. (0-62) fax (0-62) NIP: REGON: PROJEKT BUDOWLANY BRANŻY ELEKTRYCZNEJ nazwa obiektu budowlanego: Termomodernizacja i przebudowa budynków przy ul. Wolności 10 i 12 w Ostrowie Wielkopolskim adres obiektu budowlanego oraz numery ewidencyjne działek, na których obiekt jest usytuowany:, ul. Wolności 10 i 12 imię i nazwisko / nazwa inwestora oraz jego adres: Zespół Szkół Usługowych, ul. Wolności 12 nazwa i adres jednostki projektowania:, P. Orleański, M. Orleańska-Ordyniak Al. Powstańców Wielkopolskich 20, projektanci: branża, zakres opracowania branża elektryczna, projektant mgr inż. Józef Kupczyk imię i nazwisko specjalność, numer uprawnień, podpis UAN-8386/23/85 branża elektryczna, asystent projektant mgr inż. Marcin Ordyniak kierownik zespołu projektowego mgr inż. Paweł Orleański UAN /91 Ostrów Wielkopolski, marzec 2014r.

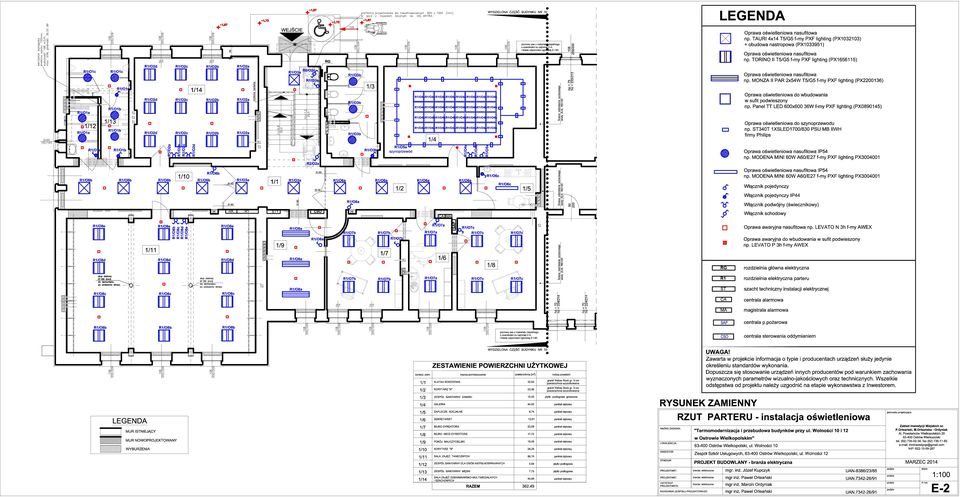

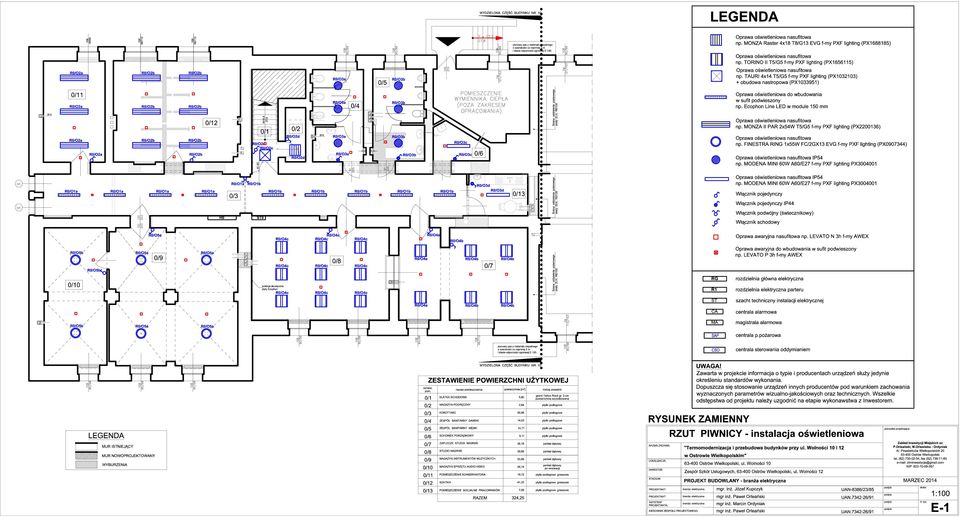

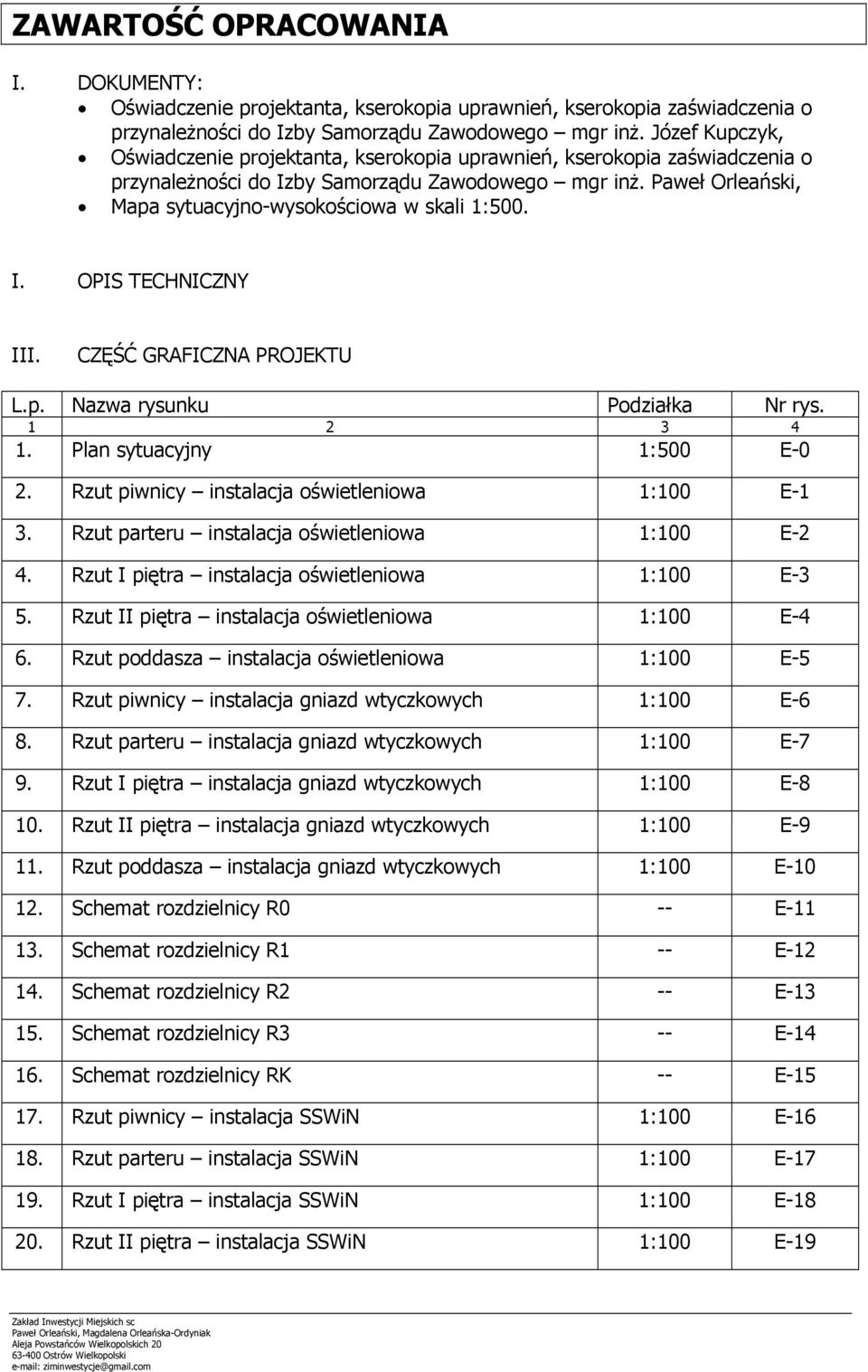

2 ZAWARTOŚĆ OPRACOWANIA I. DOKUMENTY: Oświadczenie projektanta, kserokopia uprawnień, kserokopia zaświadczenia o przynależności do Izby Samorządu Zawodowego mgr inż. Józef Kupczyk, Oświadczenie projektanta, kserokopia uprawnień, kserokopia zaświadczenia o przynależności do Izby Samorządu Zawodowego mgr inż. Paweł Orleański, Mapa sytuacyjno-wysokościowa w skali 1:500. I. OPIS TECHNICZNY III. CZĘŚĆ GRAFICZNA PROJEKTU L.p. Nazwa rysunku Podziałka Nr rys Plan sytuacyjny 1:500 E-0 2. Rzut piwnicy instalacja oświetleniowa 1:100 E-1 3. Rzut parteru instalacja oświetleniowa 1:100 E-2 4. Rzut I piętra instalacja oświetleniowa 1:100 E-3 5. Rzut II piętra instalacja oświetleniowa 1:100 E-4 6. Rzut poddasza instalacja oświetleniowa 1:100 E-5 7. Rzut piwnicy instalacja gniazd wtyczkowych 1:100 E-6 8. Rzut parteru instalacja gniazd wtyczkowych 1:100 E-7 9. Rzut I piętra instalacja gniazd wtyczkowych 1:100 E Rzut II piętra instalacja gniazd wtyczkowych 1:100 E Rzut poddasza instalacja gniazd wtyczkowych 1:100 E Schemat rozdzielnicy R0 -- E Schemat rozdzielnicy R1 -- E Schemat rozdzielnicy R2 -- E Schemat rozdzielnicy R3 -- E Schemat rozdzielnicy RK -- E Rzut piwnicy instalacja SSWiN 1:100 E Rzut parteru instalacja SSWiN 1:100 E Rzut I piętra instalacja SSWiN 1:100 E Rzut II piętra instalacja SSWiN 1:100 E-19

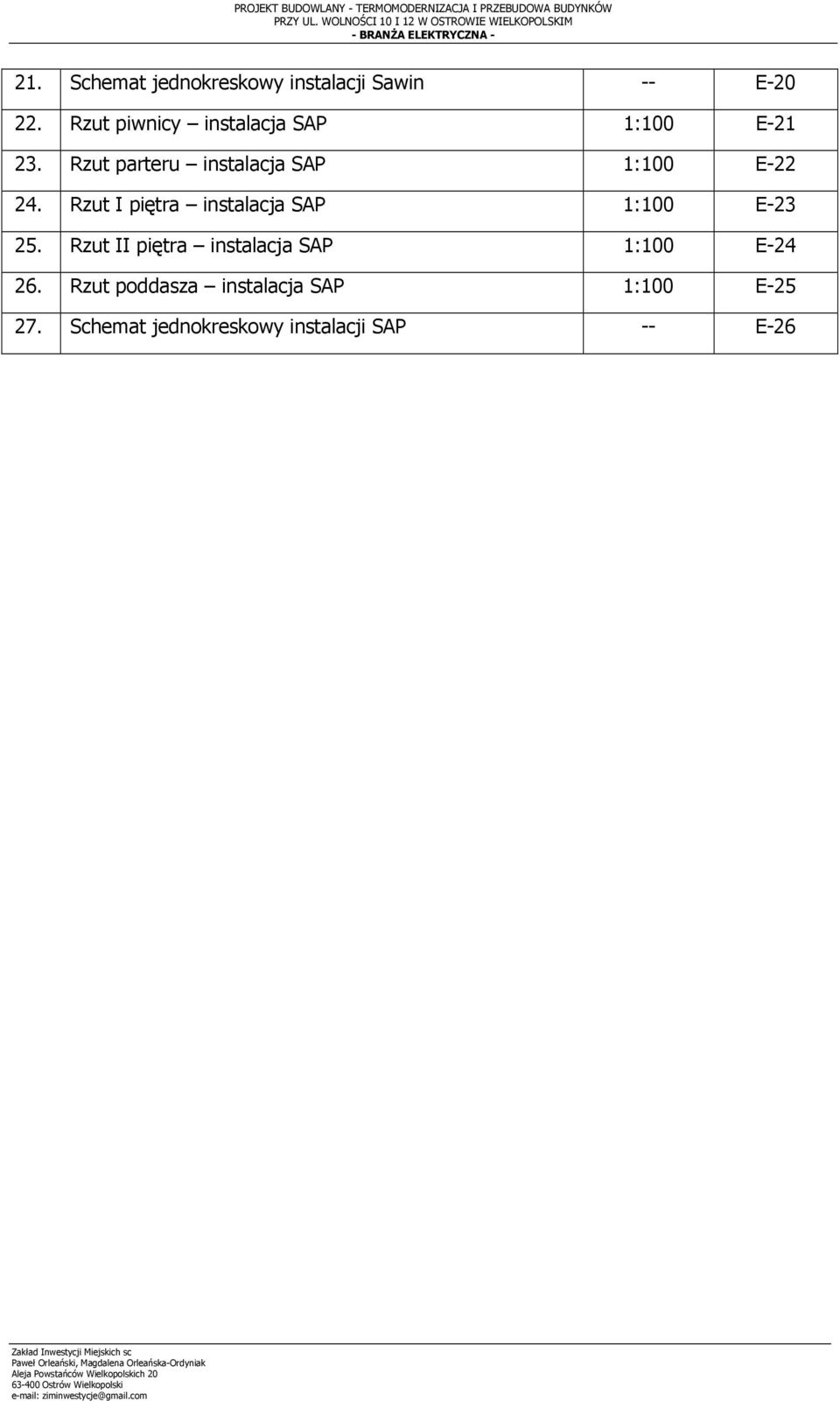

3 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA Schemat jednokreskowy instalacji Sawin -- E Rzut piwnicy instalacja SAP 1:100 E Rzut parteru instalacja SAP 1:100 E Rzut I piętra instalacja SAP 1:100 E Rzut II piętra instalacja SAP 1:100 E Rzut poddasza instalacja SAP 1:100 E Schemat jednokreskowy instalacji SAP -- E-26

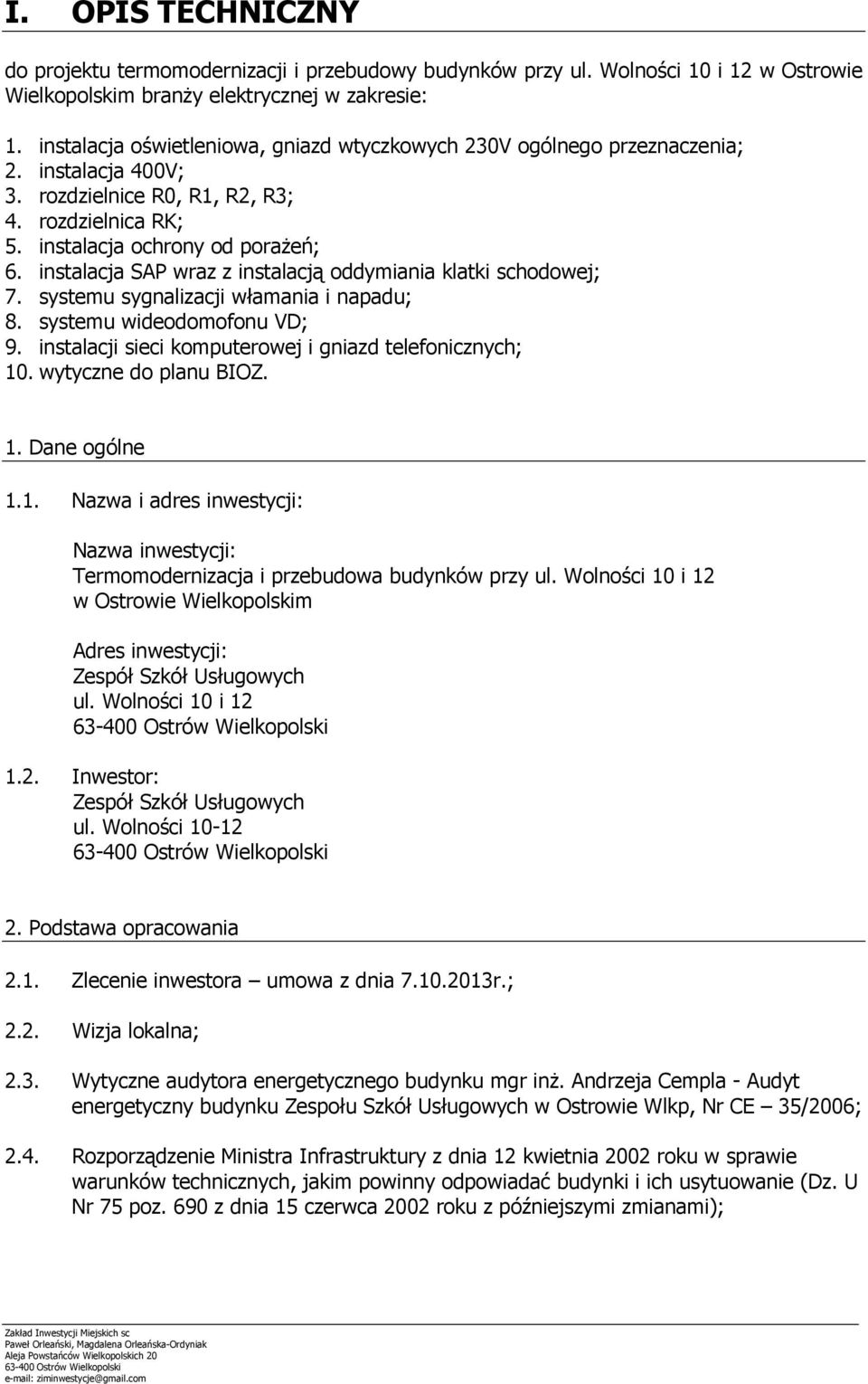

4 I. OPIS TECHNICZNY do projektu termomodernizacji i przebudowy budynków przy ul. Wolności 10 i 12 w Ostrowie Wielkopolskim branży elektrycznej w zakresie: 1. instalacja oświetleniowa, gniazd wtyczkowych 230V ogólnego przeznaczenia; 2. instalacja 400V; 3. rozdzielnice R0, R1, R2, R3; 4. rozdzielnica RK; 5. instalacja ochrony od porażeń; 6. instalacja SAP wraz z instalacją oddymiania klatki schodowej; 7. systemu sygnalizacji włamania i napadu; 8. systemu wideodomofonu VD; 9. instalacji sieci komputerowej i gniazd telefonicznych; 10. wytyczne do planu BIOZ. 1. Dane ogólne 1.1. Nazwa i adres inwestycji: Nazwa inwestycji: Termomodernizacja i przebudowa budynków przy ul. Wolności 10 i 12 w Ostrowie Wielkopolskim Adres inwestycji: Zespół Szkół Usługowych ul. Wolności 10 i Inwestor: Zespół Szkół Usługowych ul. Wolności Podstawa opracowania 2.1. Zlecenie inwestora umowa z dnia r.; 2.2. Wizja lokalna; 2.3. Wytyczne audytora energetycznego budynku mgr inż. Andrzeja Cempla - Audyt energetyczny budynku Zespołu Szkół Usługowych w Ostrowie Wlkp, Nr CE 35/2006; 2.4. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U Nr 75 poz. 690 z dnia 15 czerwca 2002 roku z późniejszymi zmianami);

5 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. Nr 169 poz z 2003r.); 2.6. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401 z 2003r); 2.7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów ( Dz. U. Nr 121 poz.1138 z 2003r). 3. Lokalizacja budynku Budynki zlokalizowane są w Ostrowie Wielkopolskim przy ul. Wolności 10 i 12. Dojazd do budynków od strony ul. Wojska Polskiego, natomiast dojście na teren od strony ul. Wolności lub ul. Wojska Polskiego przejściem zlokalizowanym między bliźniaczymi budynkami, a łączącym obie ulice. 4. Opis budynku Dawny zespół koszar 155. Pułku Piechoty im. Helmuta Moltkego, zbudowany w 1867 r. Dwa potężne budynki przy dzisiejszej ulicy Wolności z neogotyckimi zdobieniami. 12 listopada 1918 r. Niemiecka Rada Żołnierska zmuszona została do przekazania koszar tworzonemu 1. Pułkowi Piechoty Polskiej. Po latach żołnierskiej służby zabudowania pełnią dzisiaj funkcje cywilne. Obecnie działa w nich Zespół Szkół Usługowych. Wcześniej mieściło się tutaj Technikum Elektryczne. Budynek wolnostojący usytuowany przy ulicy Wolności 10: Pod całością budynku podpiwniczenie, trzy kondygnacje oraz poddasze. Ściany murowane, otynkowane, w dobry stanie, po remoncie. Dach wielospadowy, od strony elewacji frontowej część dachu mansardowa, pokrycie dachu dachówka karpiówka w koronkę, w dobrym stanie, niedawno wymieniana. Okna dachowe nowe, wymieniane wraz z pokryciem dachowym. Okna drewniane, w dobrym stanie, niedawno wymieniana. Dwa wejścia główne oraz wejście do wymiennika ciepła - od strony elewacji zachodniej. Wejście do restauracji znajdującej się w części pomieszczeń piwnicznych budynku, ze szczytu, od strony elewacji północnej (poza zakresem opracowania). Budynek wolnostojący usytuowany przy ulicy Wolności 12: Pod całością budynku podpiwniczenie, trzy kondygnacje oraz poddasze. Ściany murowane, otynkowane, w dobry stanie, po remoncie. Dach wielospadowy, od strony elewacji frontowej część dachu mansardowa, pokrycie dachu dachówka karpiówka w koronkę, w dobrym stanie, niedawno wymieniana. Okna dachowe nowe, wymieniane wraz z pokryciem dachowym. Okna drewniane, w dobrym stanie, niedawno wymieniana. Dwa wejścia główne oraz wejście do wymiennika ciepła - od strony elewacji zachodniej.

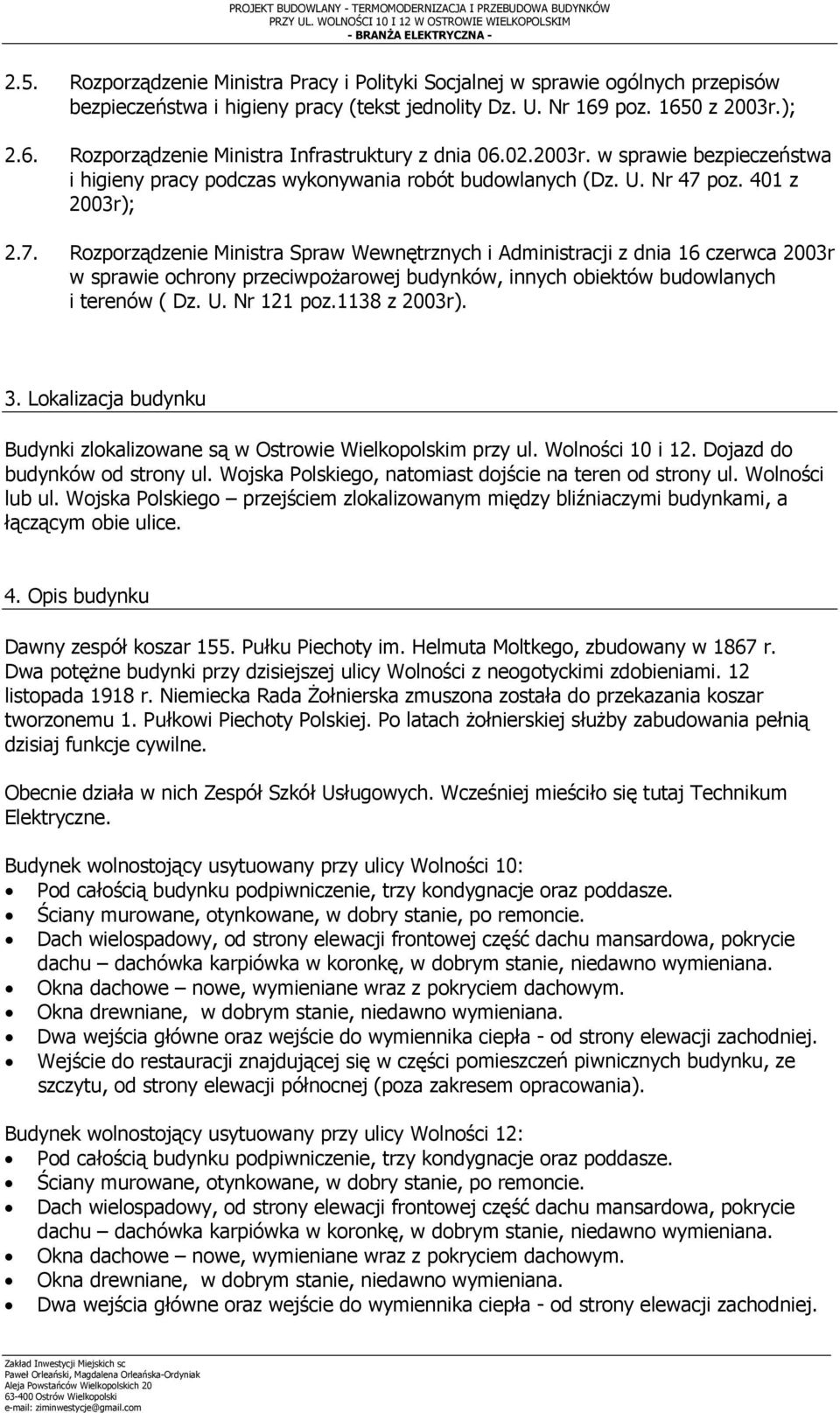

6 4.1. Dane techniczne: Budynek przy ul. Wolności 10: Powierzchnia zabudowy: 1.016,63 [m 2 ] Kubatura budynku: ,89 [m 3 ], Powierzchnia użytkowa: 3.603,63 [m 2 ]. Budynek przy ul. Wolności 12: Powierzchnia zabudowy: 1.015,42 [m 2 ] Kubatura budynku: ,56 [m 3 ], Powierzchnia użytkowa: 3.440,65 [m 2 ] Stan techniczny budynków: 1) Ogólny stan elementów budynku jest dobry. 2) W roku 2013 ściany zewnętrzne budynku zostały poddane renowacji i otynkowane, a stolarka okienna wymieniona na drewnianą. 3) Instalacja wewnętrzna c.o. posiada szereg wad wynikających z przestarzałych rozwiązań technicznych oraz z długoletniego użytkowania. 5. Opis projektowanych instalacji 5.1. Instalacja oświetleniowa, gniazd wtyczkowych 230V ogólnego przeznaczenia i wypustów 1-fazowych. Instalacja oświetlenia projektowana jest przewodami YDY (750V) 3,(4),(5)x1,5(2,5); instalacja gniazd wtyczkowych przewodem YDY (750V) 3x2,5. Przewody układać p.t. w przepisowych odległościach od pozostałych instalacji budynku. Osprzęt w pomieszczeniach wilgotnych, projektowany jest jako bryzgoszczelny. W sanitariatach zastosować osprzęt (gniazda i wyłączniki) o stopniu ochrony IP44 zagłębiony w tynk montowany na wysokości 1,4m. W pozostałych pomieszczeniach wyłączniki i przełączniki zamontować na wysokości 1,4m, natomiast gniazda wtyczkowe na wys. 0,3m. Zainstalowano wypusty 1-fazowe na wentylatory wywiewne oraz suszarki do rąk. Wentylatory wywiewne będą uruchamiane czujnikami ruchu w pomieszczeniach. Dla opraw oświetleniowych typu MRS551 CDM-TCF70W/740 EB 12 3C GR przewidziano kolorowe soczewki typu ZZS541 DF w różnych kolorach Instalacja siły 400V. Dla zasilania jednostki klimatyzacyjnej zaprojektowano instalację siły przewodem YDY 5x5mm. Na poddaszu nad salą widowiskową zaprojektowano wypusty 3-fazowe do zasilania wentylatorów dachowych.

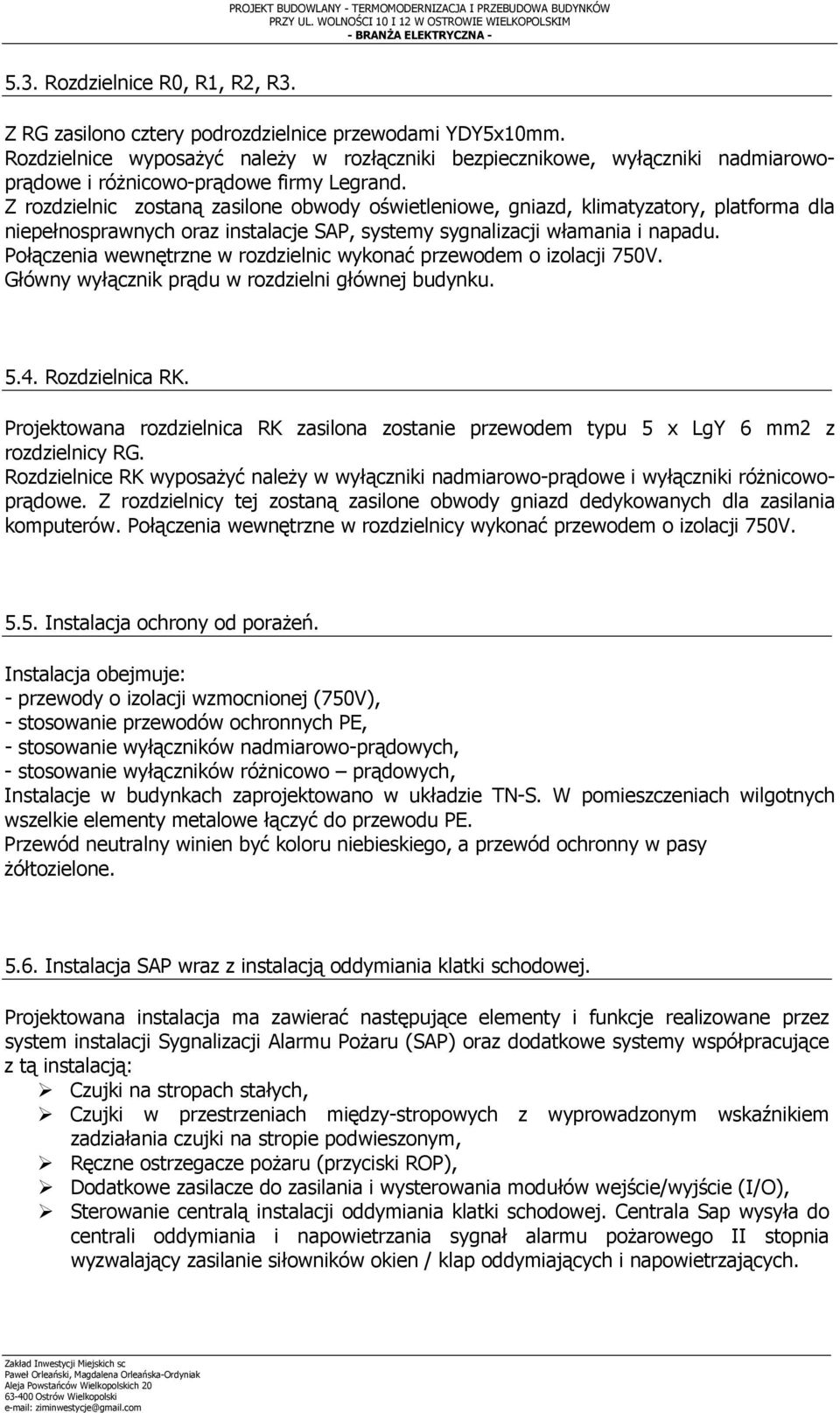

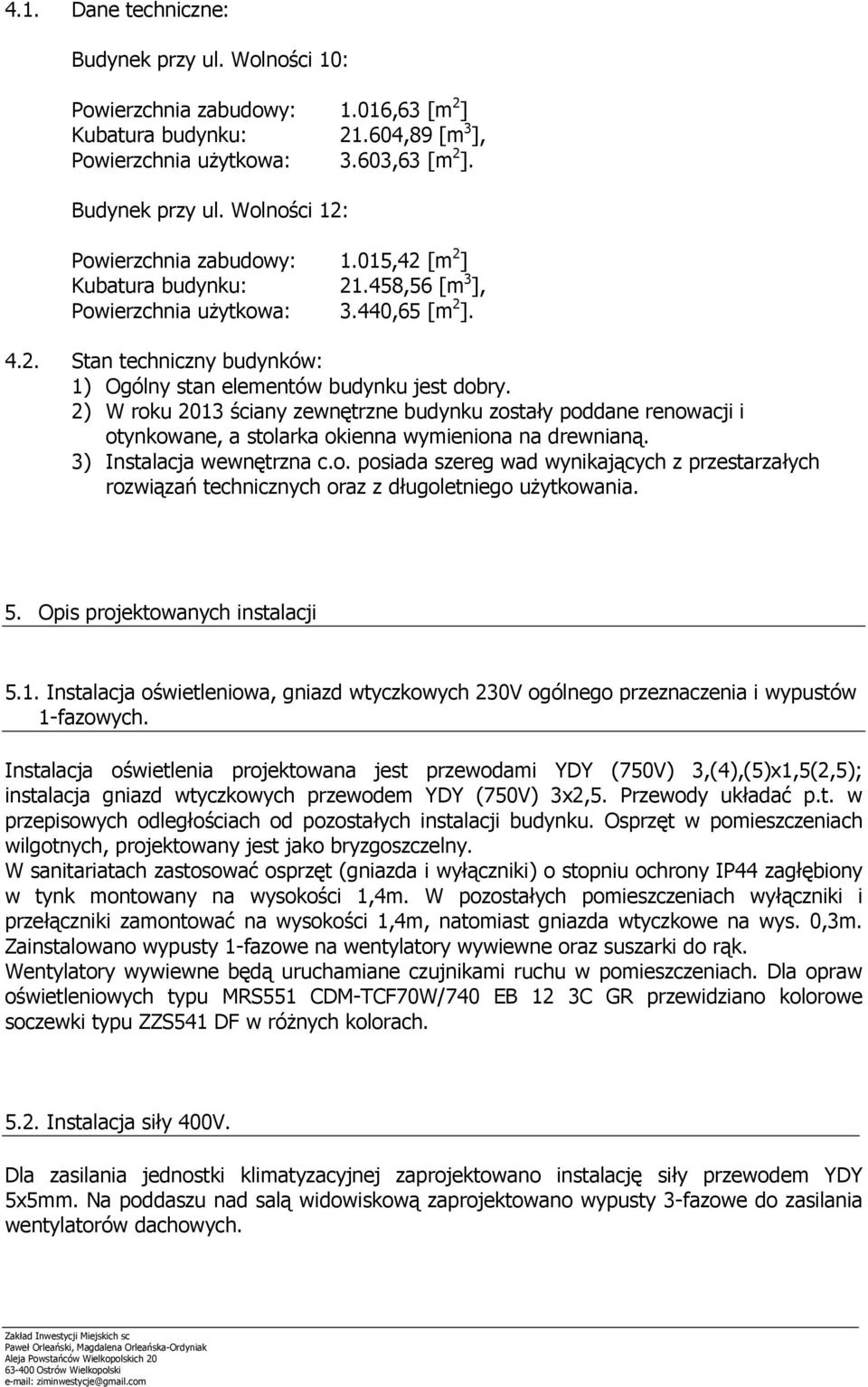

7 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA Rozdzielnice R0, R1, R2, R3. Z RG zasilono cztery podrozdzielnice przewodami YDY5x10mm. Rozdzielnice wyposażyć należy w rozłączniki bezpiecznikowe, wyłączniki nadmiarowoprądowe i różnicowo-prądowe firmy Legrand. Z rozdzielnic zostaną zasilone obwody oświetleniowe, gniazd, klimatyzatory, platforma dla niepełnosprawnych oraz instalacje SAP, systemy sygnalizacji włamania i napadu. Połączenia wewnętrzne w rozdzielnic wykonać przewodem o izolacji 750V. Główny wyłącznik prądu w rozdzielni głównej budynku Rozdzielnica RK. Projektowana rozdzielnica RK zasilona zostanie przewodem typu 5 x LgY 6 mm2 z rozdzielnicy RG. Rozdzielnice RK wyposażyć należy w wyłączniki nadmiarowo-prądowe i wyłączniki różnicowoprądowe. Z rozdzielnicy tej zostaną zasilone obwody gniazd dedykowanych dla zasilania komputerów. Połączenia wewnętrzne w rozdzielnicy wykonać przewodem o izolacji 750V Instalacja ochrony od porażeń. Instalacja obejmuje: - przewody o izolacji wzmocnionej (750V), - stosowanie przewodów ochronnych PE, - stosowanie wyłączników nadmiarowo-prądowych, - stosowanie wyłączników różnicowo prądowych, Instalacje w budynkach zaprojektowano w układzie TN-S. W pomieszczeniach wilgotnych wszelkie elementy metalowe łączyć do przewodu PE. Przewód neutralny winien być koloru niebieskiego, a przewód ochronny w pasy żółtozielone Instalacja SAP wraz z instalacją oddymiania klatki schodowej. Projektowana instalacja ma zawierać następujące elementy i funkcje realizowane przez system instalacji Sygnalizacji Alarmu Pożaru (SAP) oraz dodatkowe systemy współpracujące z tą instalacją: Czujki na stropach stałych, Czujki w przestrzeniach między-stropowych z wyprowadzonym wskaźnikiem zadziałania czujki na stropie podwieszonym, Ręczne ostrzegacze pożaru (przyciski ROP), Dodatkowe zasilacze do zasilania i wysterowania modułów wejście/wyjście (I/O), Sterowanie centralą instalacji oddymiania klatki schodowej. Centrala Sap wysyła do centrali oddymiania i napowietrzania sygnał alarmu pożarowego II stopnia wyzwalający zasilanie siłowników okien / klap oddymiających i napowietrzających.

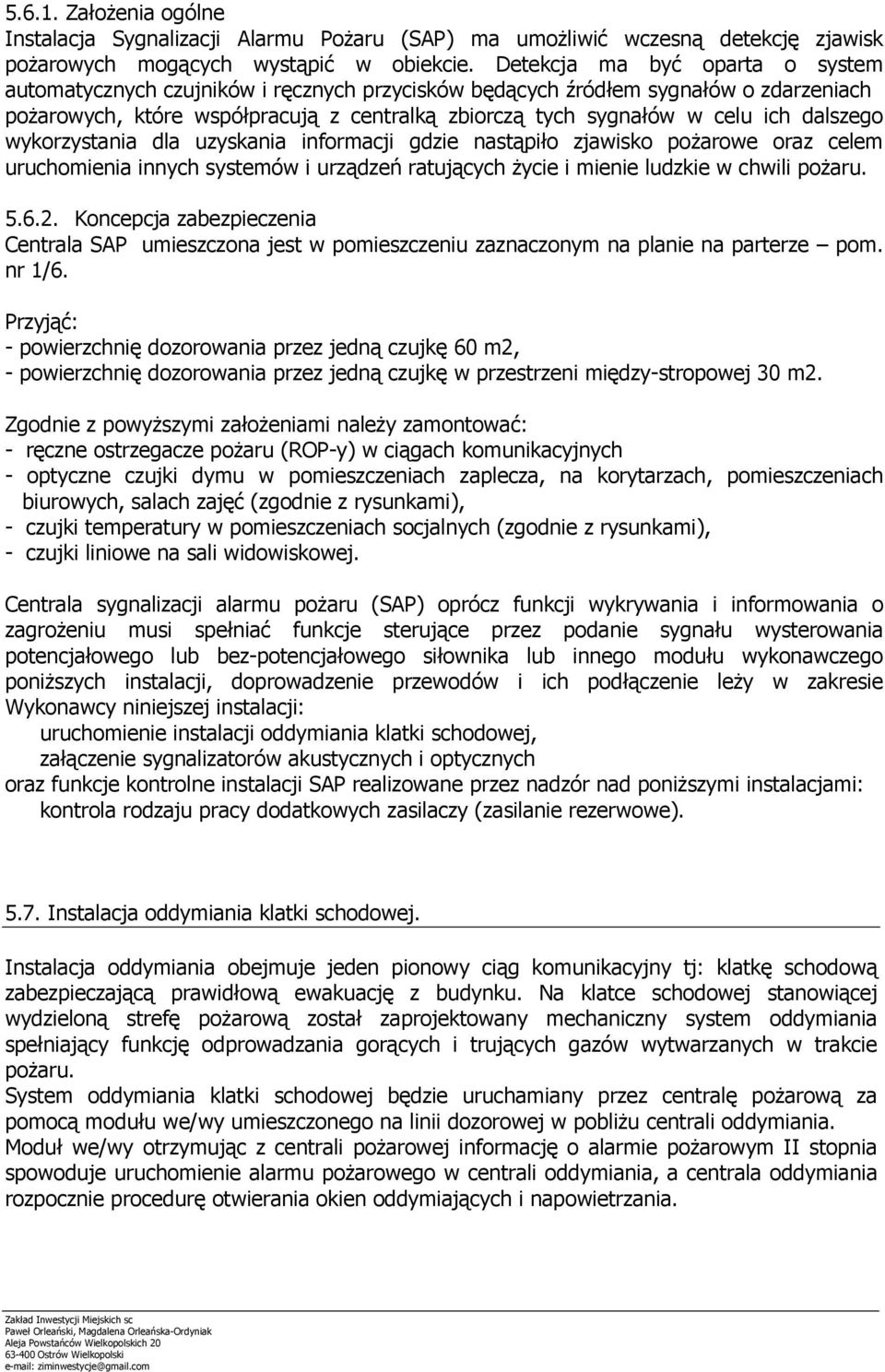

8 Założenia ogólne Instalacja Sygnalizacji Alarmu Pożaru (SAP) ma umożliwić wczesną detekcję zjawisk pożarowych mogących wystąpić w obiekcie. Detekcja ma być oparta o system automatycznych czujników i ręcznych przycisków będących źródłem sygnałów o zdarzeniach pożarowych, które współpracują z centralką zbiorczą tych sygnałów w celu ich dalszego wykorzystania dla uzyskania informacji gdzie nastąpiło zjawisko pożarowe oraz celem uruchomienia innych systemów i urządzeń ratujących życie i mienie ludzkie w chwili pożaru Koncepcja zabezpieczenia Centrala SAP umieszczona jest w pomieszczeniu zaznaczonym na planie na parterze pom. nr 1/6. Przyjąć: - powierzchnię dozorowania przez jedną czujkę 60 m2, - powierzchnię dozorowania przez jedną czujkę w przestrzeni między-stropowej 30 m2. Zgodnie z powyższymi założeniami należy zamontować: - ręczne ostrzegacze pożaru (ROP-y) w ciągach komunikacyjnych - optyczne czujki dymu w pomieszczeniach zaplecza, na korytarzach, pomieszczeniach biurowych, salach zajęć (zgodnie z rysunkami), - czujki temperatury w pomieszczeniach socjalnych (zgodnie z rysunkami), - czujki liniowe na sali widowiskowej. Centrala sygnalizacji alarmu pożaru (SAP) oprócz funkcji wykrywania i informowania o zagrożeniu musi spełniać funkcje sterujące przez podanie sygnału wysterowania potencjałowego lub bez-potencjałowego siłownika lub innego modułu wykonawczego poniższych instalacji, doprowadzenie przewodów i ich podłączenie leży w zakresie Wykonawcy niniejszej instalacji: uruchomienie instalacji oddymiania klatki schodowej, załączenie sygnalizatorów akustycznych i optycznych oraz funkcje kontrolne instalacji SAP realizowane przez nadzór nad poniższymi instalacjami: kontrola rodzaju pracy dodatkowych zasilaczy (zasilanie rezerwowe) Instalacja oddymiania klatki schodowej. Instalacja oddymiania obejmuje jeden pionowy ciąg komunikacyjny tj: klatkę schodową zabezpieczającą prawidłową ewakuację z budynku. Na klatce schodowej stanowiącej wydzieloną strefę pożarową został zaprojektowany mechaniczny system oddymiania spełniający funkcję odprowadzania gorących i trujących gazów wytwarzanych w trakcie pożaru. System oddymiania klatki schodowej będzie uruchamiany przez centralę pożarową za pomocą modułu we/wy umieszczonego na linii dozorowej w pobliżu centrali oddymiania. Moduł we/wy otrzymując z centrali pożarowej informację o alarmie pożarowym II stopnia spowoduje uruchomienie alarmu pożarowego w centrali oddymiania, a centrala oddymiania rozpocznie procedurę otwierania okien oddymiających i napowietrzania.

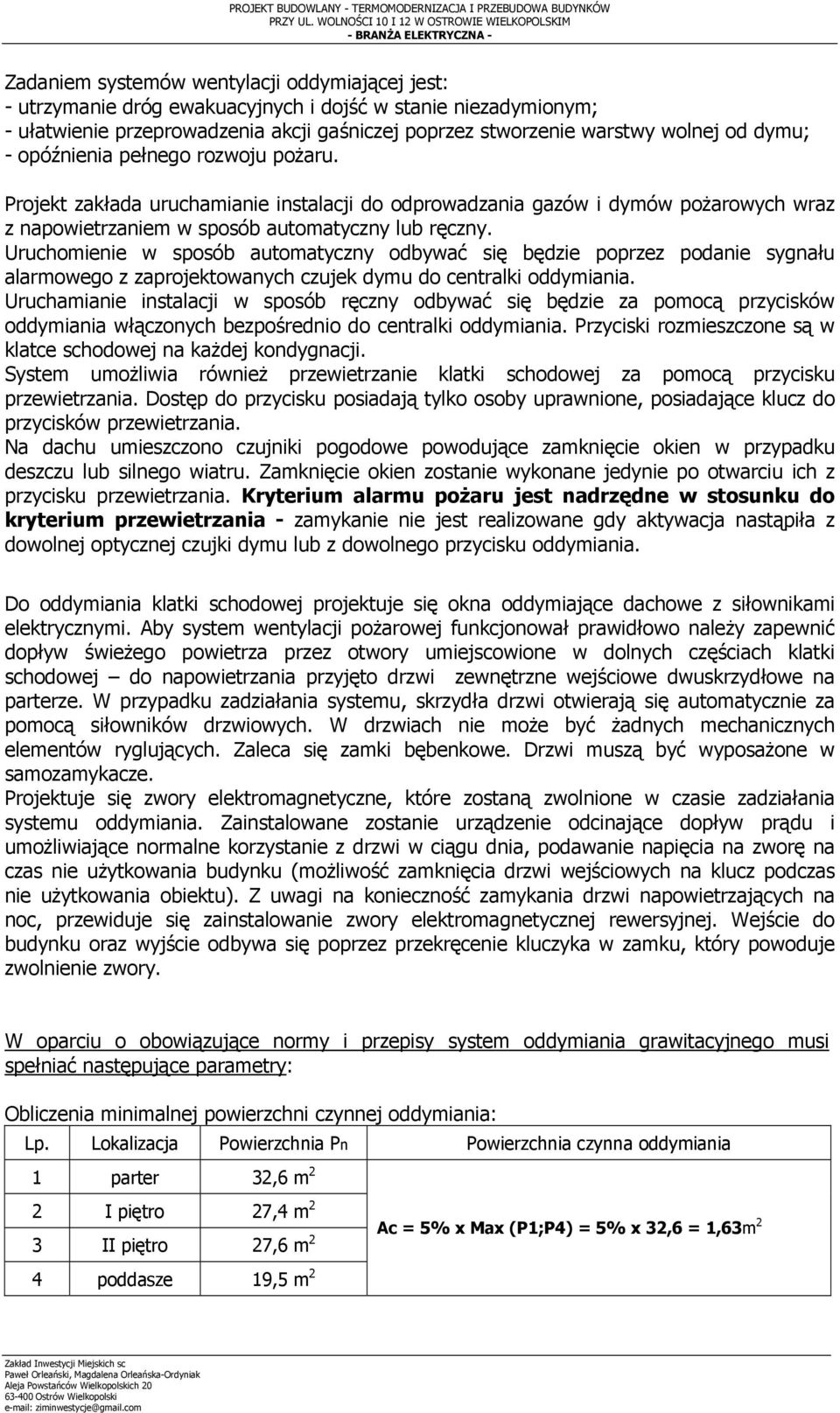

9 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA - Zadaniem systemów wentylacji oddymiającej jest: - utrzymanie dróg ewakuacyjnych i dojść w stanie niezadymionym; - ułatwienie przeprowadzenia akcji gaśniczej poprzez stworzenie warstwy wolnej od dymu; - opóźnienia pełnego rozwoju pożaru. Projekt zakłada uruchamianie instalacji do odprowadzania gazów i dymów pożarowych wraz z napowietrzaniem w sposób automatyczny lub ręczny. Uruchomienie w sposób automatyczny odbywać się będzie poprzez podanie sygnału alarmowego z zaprojektowanych czujek dymu do centralki oddymiania. Uruchamianie instalacji w sposób ręczny odbywać się będzie za pomocą przycisków oddymiania włączonych bezpośrednio do centralki oddymiania. Przyciski rozmieszczone są w klatce schodowej na każdej kondygnacji. System umożliwia również przewietrzanie klatki schodowej za pomocą przycisku przewietrzania. Dostęp do przycisku posiadają tylko osoby uprawnione, posiadające klucz do przycisków przewietrzania. Na dachu umieszczono czujniki pogodowe powodujące zamknięcie okien w przypadku deszczu lub silnego wiatru. Zamknięcie okien zostanie wykonane jedynie po otwarciu ich z przycisku przewietrzania. Kryterium alarmu pożaru jest nadrzędne w stosunku do kryterium przewietrzania - zamykanie nie jest realizowane gdy aktywacja nastąpiła z dowolnej optycznej czujki dymu lub z dowolnego przycisku oddymiania. Do oddymiania klatki schodowej projektuje się okna oddymiające dachowe z siłownikami elektrycznymi. Aby system wentylacji pożarowej funkcjonował prawidłowo należy zapewnić dopływ świeżego powietrza przez otwory umiejscowione w dolnych częściach klatki schodowej do napowietrzania przyjęto drzwi zewnętrzne wejściowe dwuskrzydłowe na parterze. W przypadku zadziałania systemu, skrzydła drzwi otwierają się automatycznie za pomocą siłowników drzwiowych. W drzwiach nie może być żadnych mechanicznych elementów ryglujących. Zaleca się zamki bębenkowe. Drzwi muszą być wyposażone w samozamykacze. Projektuje się zwory elektromagnetyczne, które zostaną zwolnione w czasie zadziałania systemu oddymiania. Zainstalowane zostanie urządzenie odcinające dopływ prądu i umożliwiające normalne korzystanie z drzwi w ciągu dnia, podawanie napięcia na zworę na czas nie użytkowania budynku (możliwość zamknięcia drzwi wejściowych na klucz podczas nie użytkowania obiektu). Z uwagi na konieczność zamykania drzwi napowietrzających na noc, przewiduje się zainstalowanie zwory elektromagnetycznej rewersyjnej. Wejście do budynku oraz wyjście odbywa się poprzez przekręcenie kluczyka w zamku, który powoduje zwolnienie zwory. W oparciu o obowiązujące normy i przepisy system oddymiania grawitacyjnego musi spełniać następujące parametry: Obliczenia minimalnej powierzchni czynnej oddymiania: Lp. Lokalizacja Powierzchnia Pn Powierzchnia czynna oddymiania 1 parter 32,6 m 2 2 I piętro 27,4 m 2 3 II piętro 27,6 m 2 4 poddasze 19,5 m 2 Ac = 5% x Max (P1;P4) = 5% x 32,6 = 1,63m 2

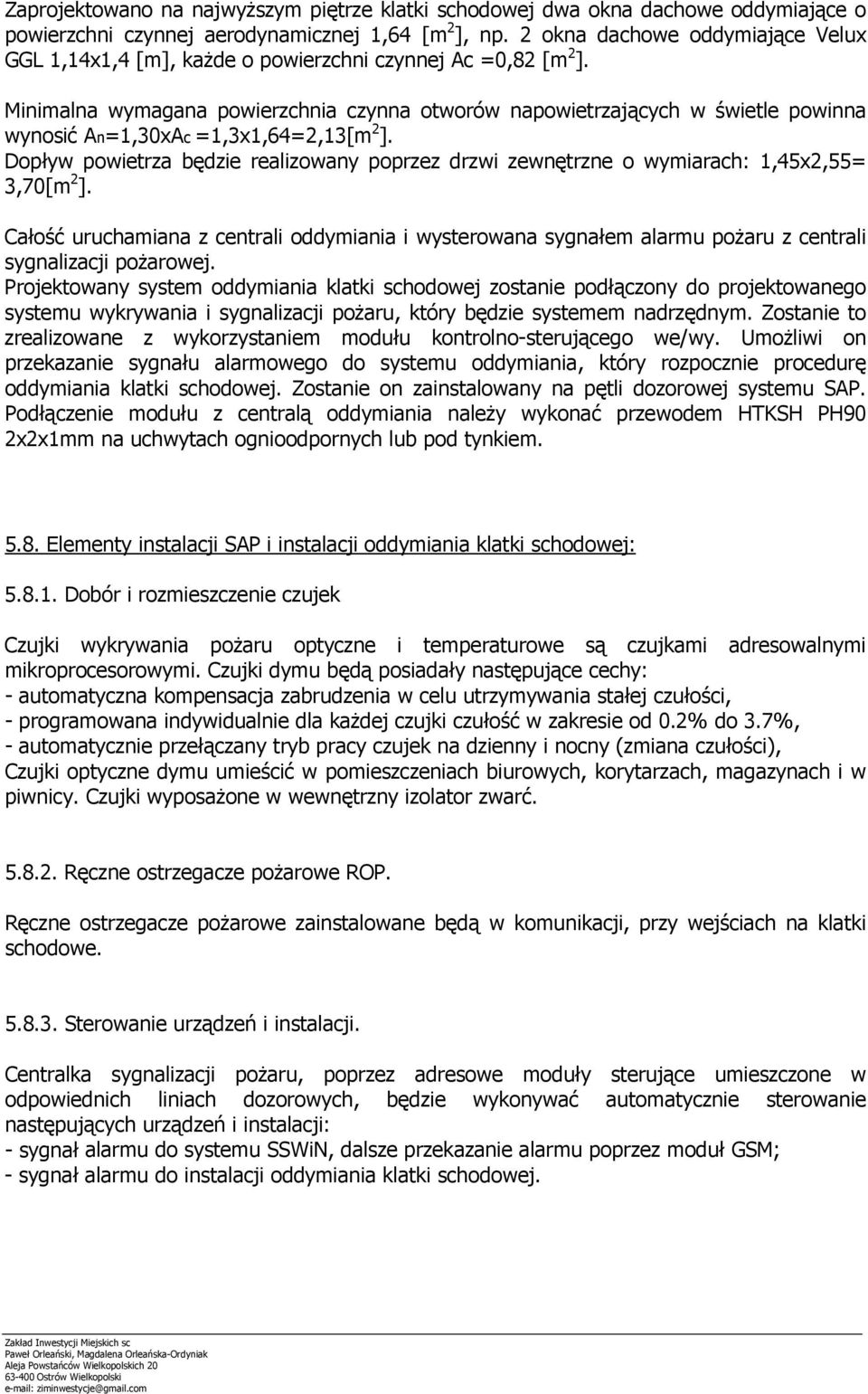

10 Zaprojektowano na najwyższym piętrze klatki schodowej dwa okna dachowe oddymiające o powierzchni czynnej aerodynamicznej 1,64 [m 2 ], np. 2 okna dachowe oddymiające Velux GGL 1,14x1,4 [m], każde o powierzchni czynnej Ac =0,82 [m 2 ]. Minimalna wymagana powierzchnia czynna otworów napowietrzających w świetle powinna wynosić An=1,30xAc =1,3x1,64=2,13[m 2 ]. Dopływ powietrza będzie realizowany poprzez drzwi zewnętrzne o wymiarach: 1,45x2,55= 3,70[m 2 ]. Całość uruchamiana z centrali oddymiania i wysterowana sygnałem alarmu pożaru z centrali sygnalizacji pożarowej. Projektowany system oddymiania klatki schodowej zostanie podłączony do projektowanego systemu wykrywania i sygnalizacji pożaru, który będzie systemem nadrzędnym. Zostanie to zrealizowane z wykorzystaniem modułu kontrolno-sterującego we/wy. Umożliwi on przekazanie sygnału alarmowego do systemu oddymiania, który rozpocznie procedurę oddymiania klatki schodowej. Zostanie on zainstalowany na pętli dozorowej systemu SAP. Podłączenie modułu z centralą oddymiania należy wykonać przewodem HTKSH PH90 2x2x1mm na uchwytach ognioodpornych lub pod tynkiem Elementy instalacji SAP i instalacji oddymiania klatki schodowej: Dobór i rozmieszczenie czujek Czujki wykrywania pożaru optyczne i temperaturowe są czujkami adresowalnymi mikroprocesorowymi. Czujki dymu będą posiadały następujące cechy: - automatyczna kompensacja zabrudzenia w celu utrzymywania stałej czułości, - programowana indywidualnie dla każdej czujki czułość w zakresie od 0.2% do 3.7%, - automatycznie przełączany tryb pracy czujek na dzienny i nocny (zmiana czułości), Czujki optyczne dymu umieścić w pomieszczeniach biurowych, korytarzach, magazynach i w piwnicy. Czujki wyposażone w wewnętrzny izolator zwarć Ręczne ostrzegacze pożarowe ROP. Ręczne ostrzegacze pożarowe zainstalowane będą w komunikacji, przy wejściach na klatki schodowe Sterowanie urządzeń i instalacji. Centralka sygnalizacji pożaru, poprzez adresowe moduły sterujące umieszczone w odpowiednich liniach dozorowych, będzie wykonywać automatycznie sterowanie następujących urządzeń i instalacji: - sygnał alarmu do systemu SSWiN, dalsze przekazanie alarmu poprzez moduł GSM; - sygnał alarmu do instalacji oddymiania klatki schodowej.

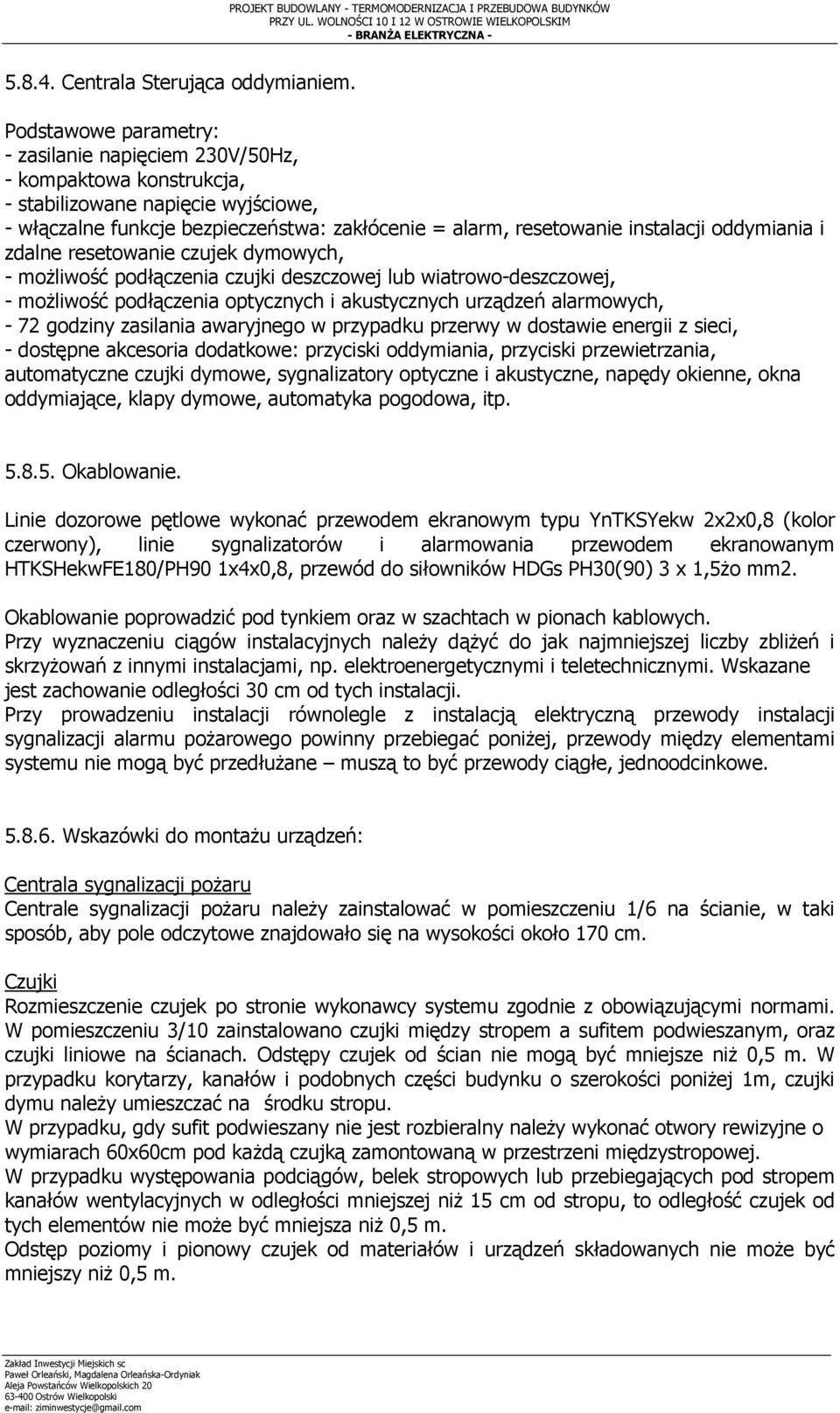

11 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA Centrala Sterująca oddymianiem. Podstawowe parametry: - zasilanie napięciem 230V/50Hz, - kompaktowa konstrukcja, - stabilizowane napięcie wyjściowe, - włączalne funkcje bezpieczeństwa: zakłócenie = alarm, resetowanie instalacji oddymiania i zdalne resetowanie czujek dymowych, - możliwość podłączenia czujki deszczowej lub wiatrowo-deszczowej, - możliwość podłączenia optycznych i akustycznych urządzeń alarmowych, - 72 godziny zasilania awaryjnego w przypadku przerwy w dostawie energii z sieci, - dostępne akcesoria dodatkowe: przyciski oddymiania, przyciski przewietrzania, automatyczne czujki dymowe, sygnalizatory optyczne i akustyczne, napędy okienne, okna oddymiające, klapy dymowe, automatyka pogodowa, itp Okablowanie. Linie dozorowe pętlowe wykonać przewodem ekranowym typu YnTKSYekw 2x2x0,8 (kolor czerwony), linie sygnalizatorów i alarmowania przewodem ekranowanym HTKSHekwFE180/PH90 1x4x0,8, przewód do siłowników HDGs PH30(90) 3 x 1,5żo mm2. Okablowanie poprowadzić pod tynkiem oraz w szachtach w pionach kablowych. Przy wyznaczeniu ciągów instalacyjnych należy dążyć do jak najmniejszej liczby zbliżeń i skrzyżowań z innymi instalacjami, np. elektroenergetycznymi i teletechnicznymi. Wskazane jest zachowanie odległości 30 cm od tych instalacji. Przy prowadzeniu instalacji równolegle z instalacją elektryczną przewody instalacji sygnalizacji alarmu pożarowego powinny przebiegać poniżej, przewody między elementami systemu nie mogą być przedłużane muszą to być przewody ciągłe, jednoodcinkowe Wskazówki do montażu urządzeń: Centrala sygnalizacji pożaru Centrale sygnalizacji pożaru należy zainstalować w pomieszczeniu 1/6 na ścianie, w taki sposób, aby pole odczytowe znajdowało się na wysokości około 170 cm. Czujki Rozmieszczenie czujek po stronie wykonawcy systemu zgodnie z obowiązującymi normami. W pomieszczeniu 3/10 zainstalowano czujki między stropem a sufitem podwieszanym, oraz czujki liniowe na ścianach. Odstępy czujek od ścian nie mogą być mniejsze niż 0,5 m. W przypadku korytarzy, kanałów i podobnych części budynku o szerokości poniżej 1m, czujki dymu należy umieszczać na środku stropu. W przypadku, gdy sufit podwieszany nie jest rozbieralny należy wykonać otwory rewizyjne o wymiarach 60x60cm pod każdą czujką zamontowaną w przestrzeni międzystropowej. W przypadku występowania podciągów, belek stropowych lub przebiegających pod stropem kanałów wentylacyjnych w odległości mniejszej niż 15 cm od stropu, to odległość czujek od tych elementów nie może być mniejsza niż 0,5 m. Odstęp poziomy i pionowy czujek od materiałów i urządzeń składowanych nie może być mniejszy niż 0,5 m.

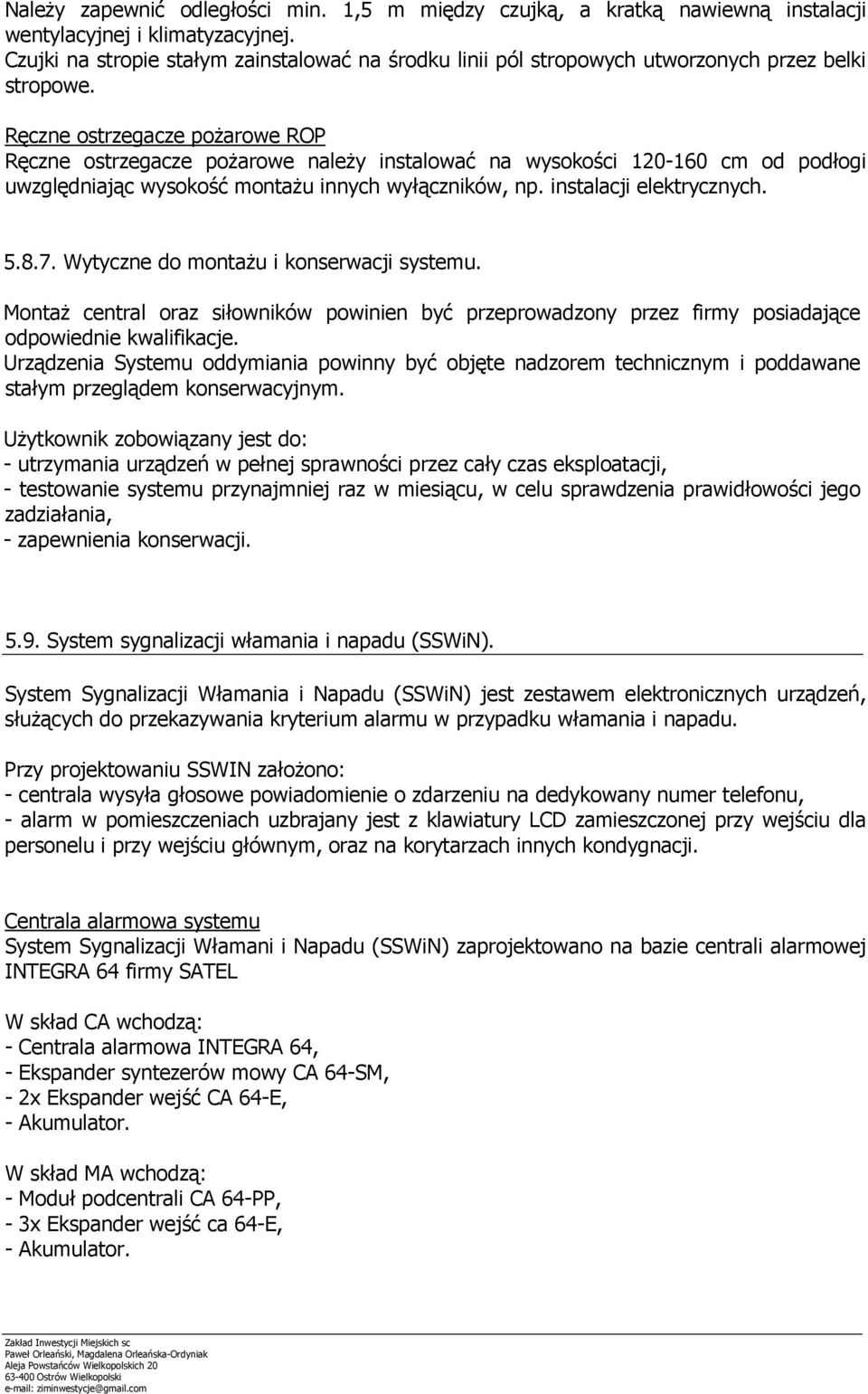

12 Należy zapewnić odległości min. 1,5 m między czujką, a kratką nawiewną instalacji wentylacyjnej i klimatyzacyjnej. Czujki na stropie stałym zainstalować na środku linii pól stropowych utworzonych przez belki stropowe. Ręczne ostrzegacze pożarowe ROP Ręczne ostrzegacze pożarowe należy instalować na wysokości cm od podłogi uwzględniając wysokość montażu innych wyłączników, np. instalacji elektrycznych Wytyczne do montażu i konserwacji systemu. Montaż central oraz siłowników powinien być przeprowadzony przez firmy posiadające odpowiednie kwalifikacje. Urządzenia Systemu oddymiania powinny być objęte nadzorem technicznym i poddawane stałym przeglądem konserwacyjnym. Użytkownik zobowiązany jest do: - utrzymania urządzeń w pełnej sprawności przez cały czas eksploatacji, - testowanie systemu przynajmniej raz w miesiącu, w celu sprawdzenia prawidłowości jego zadziałania, - zapewnienia konserwacji System sygnalizacji włamania i napadu (SSWiN). System Sygnalizacji Włamania i Napadu (SSWiN) jest zestawem elektronicznych urządzeń, służących do przekazywania kryterium alarmu w przypadku włamania i napadu. Przy projektowaniu SSWIN założono: - centrala wysyła głosowe powiadomienie o zdarzeniu na dedykowany numer telefonu, - alarm w pomieszczeniach uzbrajany jest z klawiatury LCD zamieszczonej przy wejściu dla personelu i przy wejściu głównym, oraz na korytarzach innych kondygnacji. Centrala alarmowa systemu System Sygnalizacji Włamani i Napadu (SSWiN) zaprojektowano na bazie centrali alarmowej INTEGRA 64 firmy SATEL W skład CA wchodzą: - Centrala alarmowa INTEGRA 64, - Ekspander syntezerów mowy CA 64-SM, - 2x Ekspander wejść CA 64-E, - Akumulator. W skład MA wchodzą: - Moduł podcentrali CA 64-PP, - 3x Ekspander wejść ca 64-E, - Akumulator.

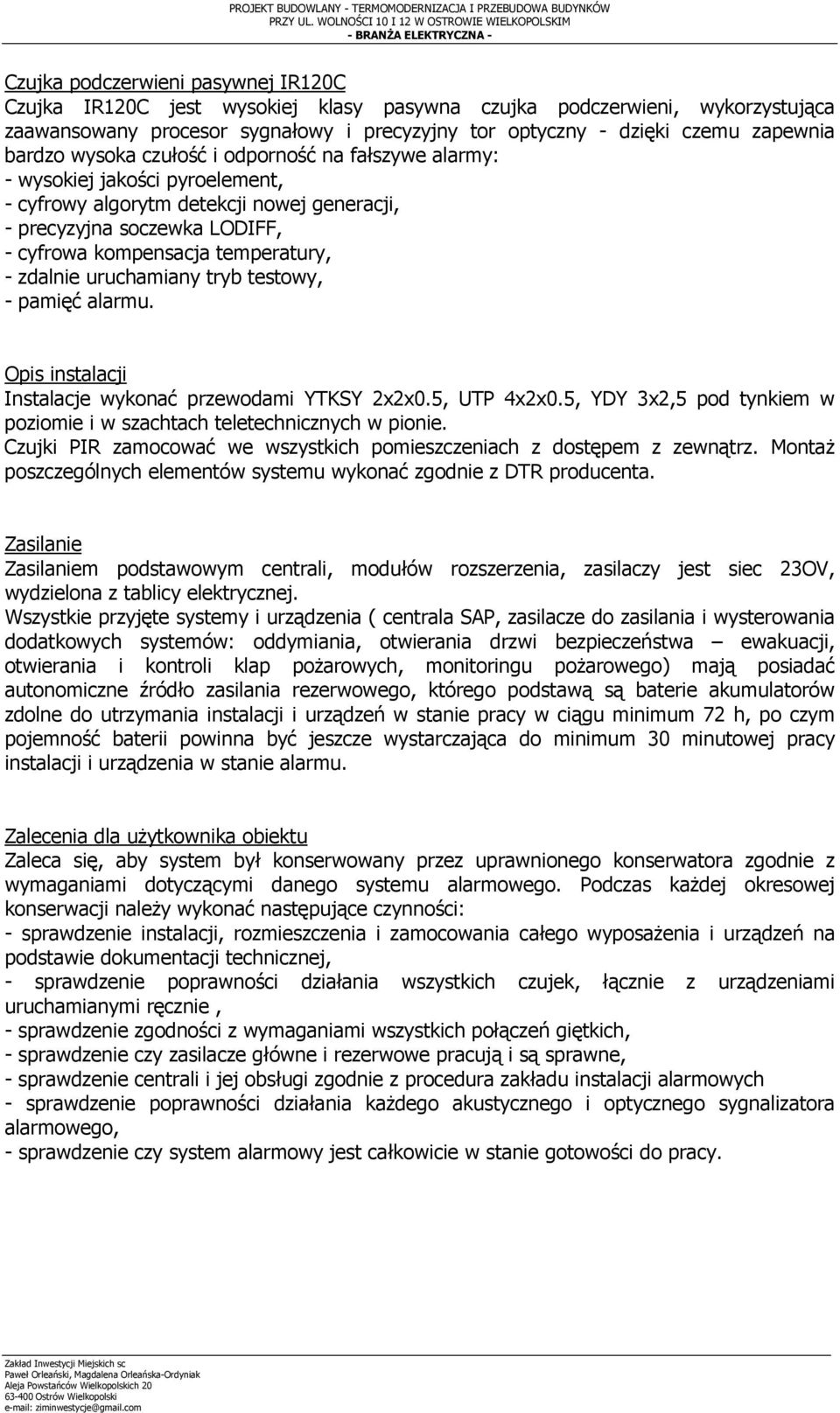

13 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA - Czujka podczerwieni pasywnej IR120C Czujka IR120C jest wysokiej klasy pasywna czujka podczerwieni, wykorzystująca zaawansowany procesor sygnałowy i precyzyjny tor optyczny - dzięki czemu zapewnia bardzo wysoka czułość i odporność na fałszywe alarmy: - wysokiej jakości pyroelement, - cyfrowy algorytm detekcji nowej generacji, - precyzyjna soczewka LODIFF, - cyfrowa kompensacja temperatury, - zdalnie uruchamiany tryb testowy, - pamięć alarmu. Opis instalacji Instalacje wykonać przewodami YTKSY 2x2x0.5, UTP 4x2x0.5, YDY 3x2,5 pod tynkiem w poziomie i w szachtach teletechnicznych w pionie. Czujki PIR zamocować we wszystkich pomieszczeniach z dostępem z zewnątrz. Montaż poszczególnych elementów systemu wykonać zgodnie z DTR producenta. Zasilanie Zasilaniem podstawowym centrali, modułów rozszerzenia, zasilaczy jest siec 23OV, wydzielona z tablicy elektrycznej. Wszystkie przyjęte systemy i urządzenia ( centrala SAP, zasilacze do zasilania i wysterowania dodatkowych systemów: oddymiania, otwierania drzwi bezpieczeństwa ewakuacji, otwierania i kontroli klap pożarowych, monitoringu pożarowego) mają posiadać autonomiczne źródło zasilania rezerwowego, którego podstawą są baterie akumulatorów zdolne do utrzymania instalacji i urządzeń w stanie pracy w ciągu minimum 72 h, po czym pojemność baterii powinna być jeszcze wystarczająca do minimum 30 minutowej pracy instalacji i urządzenia w stanie alarmu. Zalecenia dla użytkownika obiektu Zaleca się, aby system był konserwowany przez uprawnionego konserwatora zgodnie z wymaganiami dotyczącymi danego systemu alarmowego. Podczas każdej okresowej konserwacji należy wykonać następujące czynności: - sprawdzenie instalacji, rozmieszczenia i zamocowania całego wyposażenia i urządzeń na podstawie dokumentacji technicznej, - sprawdzenie poprawności działania wszystkich czujek, łącznie z urządzeniami uruchamianymi ręcznie, - sprawdzenie zgodności z wymaganiami wszystkich połączeń giętkich, - sprawdzenie czy zasilacze główne i rezerwowe pracują i są sprawne, - sprawdzenie centrali i jej obsługi zgodnie z procedura zakładu instalacji alarmowych - sprawdzenie poprawności działania każdego akustycznego i optycznego sygnalizatora alarmowego, - sprawdzenie czy system alarmowy jest całkowicie w stanie gotowości do pracy.

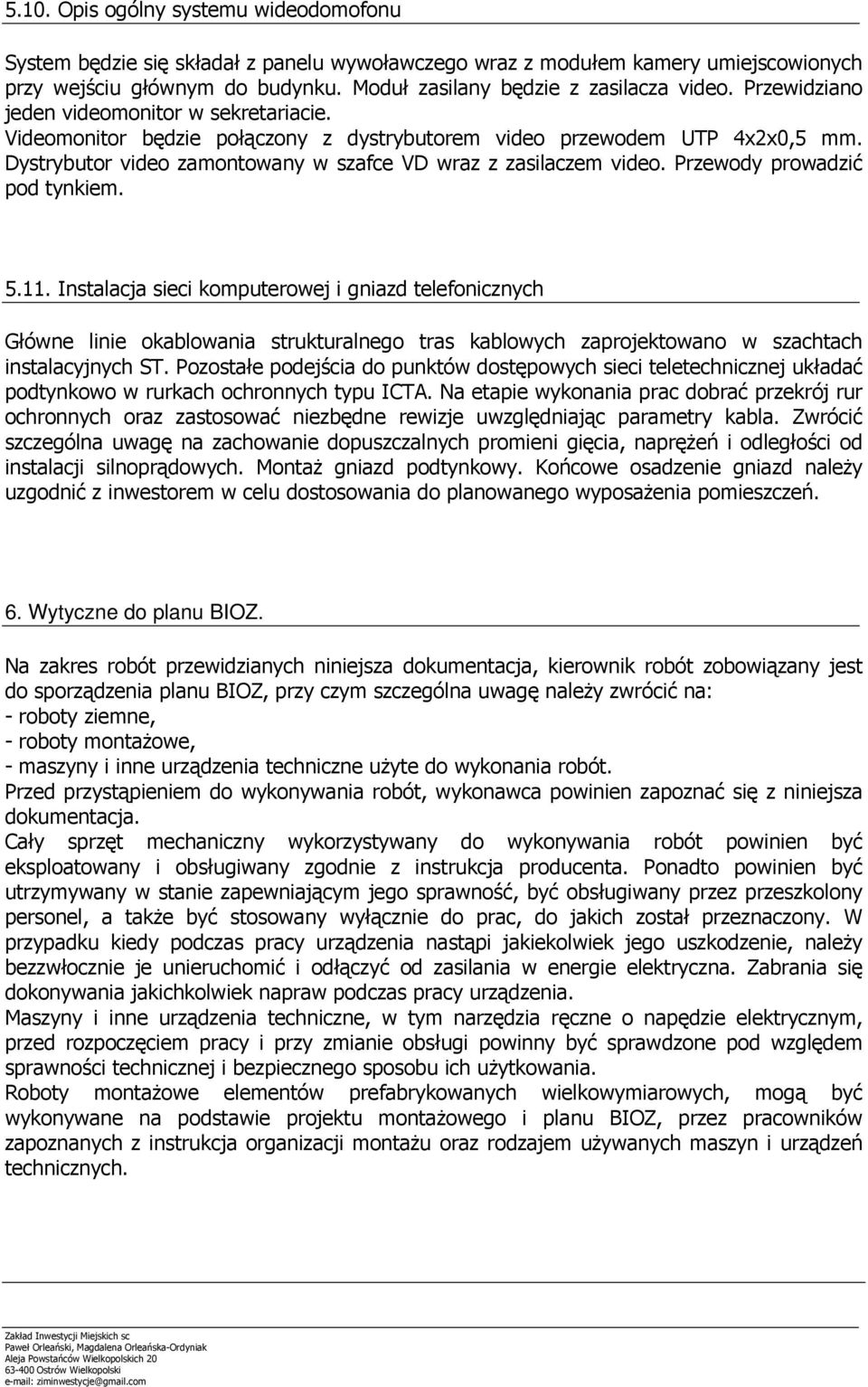

14 5.10. Opis ogólny systemu wideodomofonu System będzie się składał z panelu wywoławczego wraz z modułem kamery umiejscowionych przy wejściu głównym do budynku. Moduł zasilany będzie z zasilacza video. Przewidziano jeden videomonitor w sekretariacie. Videomonitor będzie połączony z dystrybutorem video przewodem UTP 4x2x0,5 mm. Dystrybutor video zamontowany w szafce VD wraz z zasilaczem video. Przewody prowadzić pod tynkiem Instalacja sieci komputerowej i gniazd telefonicznych Główne linie okablowania strukturalnego tras kablowych zaprojektowano w szachtach instalacyjnych ST. Pozostałe podejścia do punktów dostępowych sieci teletechnicznej układać podtynkowo w rurkach ochronnych typu ICTA. Na etapie wykonania prac dobrać przekrój rur ochronnych oraz zastosować niezbędne rewizje uwzględniając parametry kabla. Zwrócić szczególna uwagę na zachowanie dopuszczalnych promieni gięcia, naprężeń i odległości od instalacji silnoprądowych. Montaż gniazd podtynkowy. Końcowe osadzenie gniazd należy uzgodnić z inwestorem w celu dostosowania do planowanego wyposażenia pomieszczeń. 6. Wytyczne do planu BIOZ. Na zakres robót przewidzianych niniejsza dokumentacja, kierownik robót zobowiązany jest do sporządzenia planu BIOZ, przy czym szczególna uwagę należy zwrócić na: - roboty ziemne, - roboty montażowe, - maszyny i inne urządzenia techniczne użyte do wykonania robót. Przed przystąpieniem do wykonywania robót, wykonawca powinien zapoznać się z niniejsza dokumentacja. Cały sprzęt mechaniczny wykorzystywany do wykonywania robót powinien być eksploatowany i obsługiwany zgodnie z instrukcja producenta. Ponadto powinien być utrzymywany w stanie zapewniającym jego sprawność, być obsługiwany przez przeszkolony personel, a także być stosowany wyłącznie do prac, do jakich został przeznaczony. W przypadku kiedy podczas pracy urządzenia nastąpi jakiekolwiek jego uszkodzenie, należy bezzwłocznie je unieruchomić i odłączyć od zasilania w energie elektryczna. Zabrania się dokonywania jakichkolwiek napraw podczas pracy urządzenia. Maszyny i inne urządzenia techniczne, w tym narzędzia ręczne o napędzie elektrycznym, przed rozpoczęciem pracy i przy zmianie obsługi powinny być sprawdzone pod względem sprawności technicznej i bezpiecznego sposobu ich użytkowania. Roboty montażowe elementów prefabrykowanych wielkowymiarowych, mogą być wykonywane na podstawie projektu montażowego i planu BIOZ, przez pracowników zapoznanych z instrukcja organizacji montażu oraz rodzajem używanych maszyn i urządzeń technicznych.

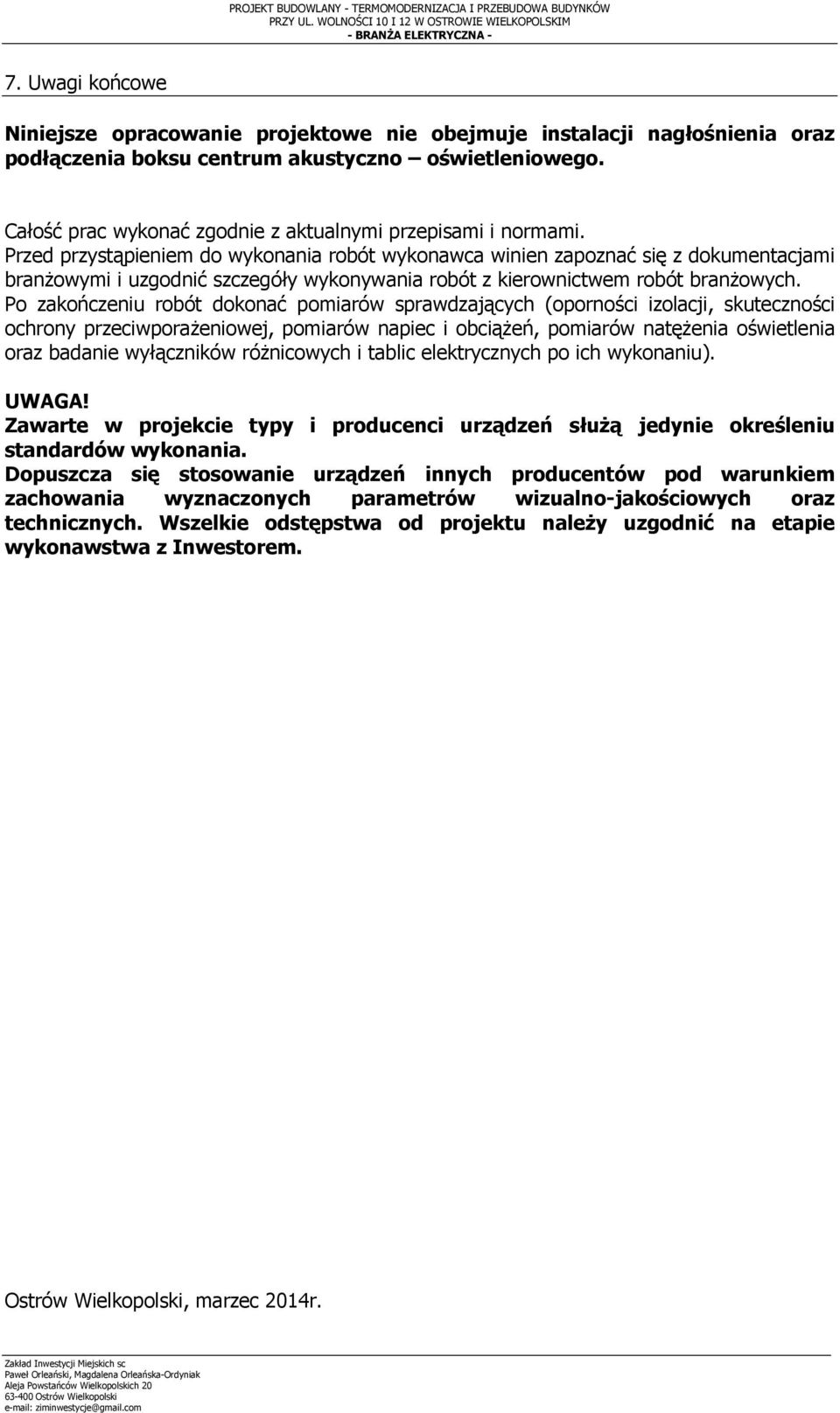

15 PROJEKT BUDOWLANY - TERMOMODERNIZACJA I PRZEBUDOWA BUDYNKÓW PRZY UL. WOLNOŚCI 10 I 12 W OSTROWIE WIELKOPOLSKIM - BRANŻA ELEKTRYCZNA - 7. Uwagi końcowe Niniejsze opracowanie projektowe nie obejmuje instalacji nagłośnienia oraz podłączenia boksu centrum akustyczno oświetleniowego. Całość prac wykonać zgodnie z aktualnymi przepisami i normami. Przed przystąpieniem do wykonania robót wykonawca winien zapoznać się z dokumentacjami branżowymi i uzgodnić szczegóły wykonywania robót z kierownictwem robót branżowych. Po zakończeniu robót dokonać pomiarów sprawdzających (oporności izolacji, skuteczności ochrony przeciwporażeniowej, pomiarów napiec i obciążeń, pomiarów natężenia oświetlenia oraz badanie wyłączników różnicowych i tablic elektrycznych po ich wykonaniu). UWAGA! Zawarte w projekcie typy i producenci urządzeń służą jedynie określeniu standardów wykonania. Dopuszcza się stosowanie urządzeń innych producentów pod warunkiem zachowania wyznaczonych parametrów wizualno-jakościowych oraz technicznych. Wszelkie odstępstwa od projektu należy uzgodnić na etapie wykonawstwa z Inwestorem. Ostrów Wielkopolski, marzec 2014r.

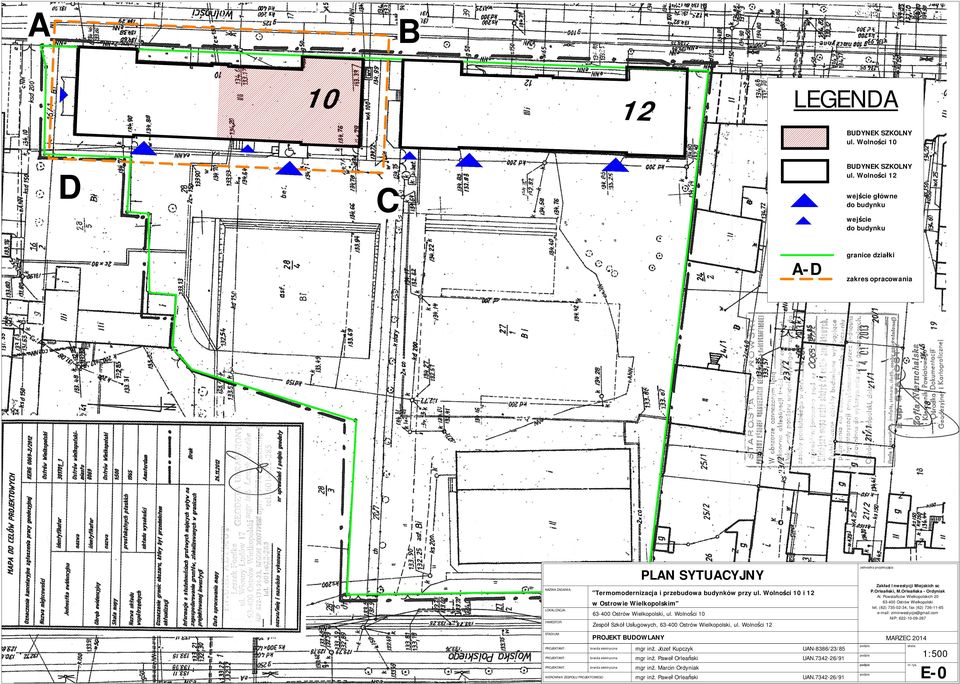

16 A B LEGENDA BUDYNEK SZKOLNY ul. Wolności 10 D BUDYNEK SZKOLNY ul. Wolności 12 C wejście główne do budynku wejście do budynku A-D zakres opracowania jednostka projektująca: PLAN SYTUACYJNY NAZWA ZADANIA: granice działki P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich 20 tel. (62) , fax (62) NIP: "Termomodernizacja i przebudowa budynków przy ul. Wolności 10 i 12 w Ostrowie Wielkopolskim" LOKALIZACJA: INWESTOR: STADIUM: PROJEKTANT:, ul. Wolności 10 Zespół Szkół Usługowych,, ul. Wolności 12 PROJEKT BUDOWLANY branża elektryczna PROJEKTANT: branża elektryczna PROJEKTANT: branża elektryczna KIEROWNIK ZESPOŁU PROJEKTOWEGO mgr inż. Józef Kupczyk mgr inż. Paweł Orleański MARZEC 2014 UAN-8386/23/85 podpis UAN /91 podpis podpis mgr inż. Marcin Ordyniak mgr inż. Paweł Orleański UAN /91 podpis skala: nr rys. 1:500 E-0
