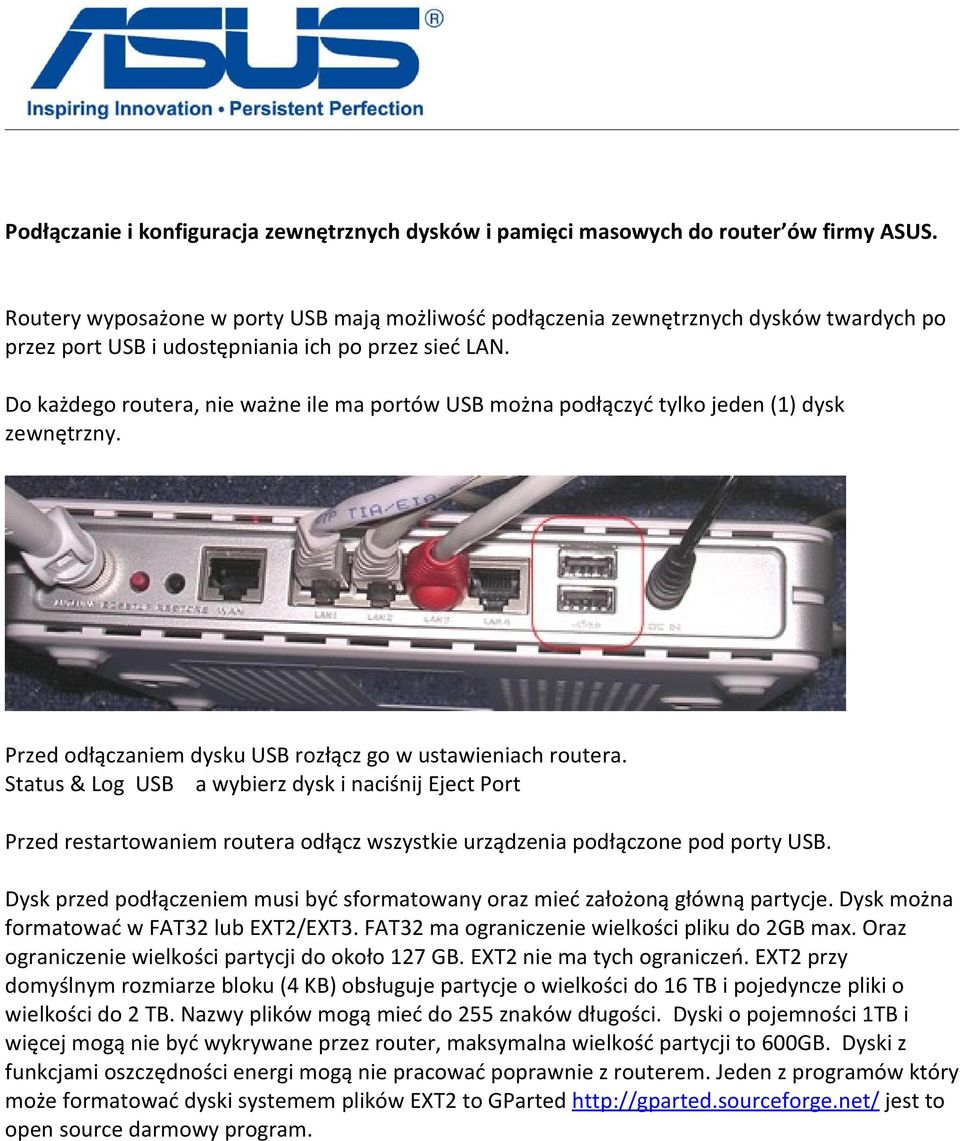

1 Podłączanie i konfiguracja zewnętrznych dysków i pamięci masowych do router ów firmy ASUS. Routery wyposażone w porty USB mają możliwość podłączenia zewnętrznych dysków twardych po przez port USB i udostępniania ich po przez sieć LAN. Do każdego routera, nie ważne ile ma portów USB można podłączyć tylko jeden (1) dysk zewnętrzny. Przed odłączaniem dysku USB rozłącz go w ustawieniach routera. Status & Log USB a wybierz dysk i naciśnij Eject Port Przed restartowaniem routera odłącz wszystkie urządzenia podłączone pod porty USB. Dysk przed podłączeniem musi być sformatowany oraz mieć założoną główną partycje. Dysk można formatować w FAT32 lub EXT2/EXT3. FAT32 ma ograniczenie wielkości pliku do 2GB max. Oraz ograniczenie wielkości partycji do około 127 GB. EXT2 nie ma tych ograniczeń. EXT2 przy domyślnym rozmiarze bloku (4 KB) obsługuje partycje o wielkości do 16 TB i pojedyncze pliki o wielkości do 2 TB. Nazwy plików mogą mieć do 255 znaków długości. Dyski o pojemności 1TB i więcej mogą nie być wykrywane przez router, maksymalna wielkość partycji to 600GB. Dyski z funkcjami oszczędności energi mogą nie pracować poprawnie z routerem. Jeden z programów który może formatować dyski systemem plików EXT2 to GParted jest to open source darmowy program.

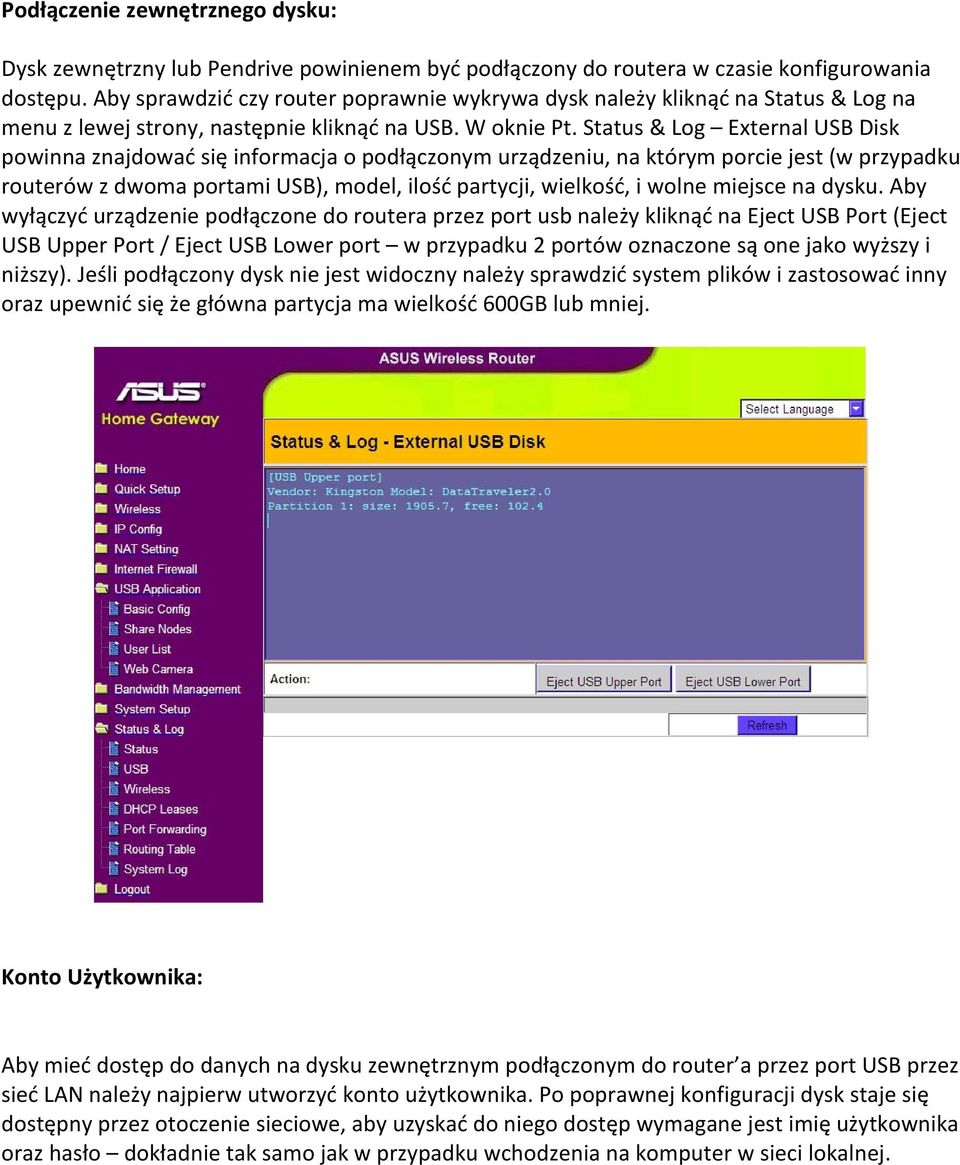

2 Podłączenie zewnętrznego dysku: Dysk zewnętrzny lub Pendrive powinienem być podłączony do routera w czasie konfigurowania dostępu. Aby sprawdzić czy router poprawnie wykrywa dysk należy kliknąć na Status & Log na menu z lewej strony, następnie kliknąć na USB. W oknie Pt. Status & Log External USB Disk powinna znajdować się informacja o podłączonym urządzeniu, na którym porcie jest (w przypadku routerów z dwoma portami USB), model, ilość partycji, wielkość, i wolne miejsce na dysku. Aby wyłączyć urządzenie podłączone do routera przez port usb należy kliknąć na Eject USB Port (Eject USB Upper Port / Eject USB Lower port w przypadku 2 portów oznaczone są one jako wyższy i niższy). Jeśli podłączony dysk nie jest widoczny należy sprawdzić system plików i zastosować inny oraz upewnić się że główna partycja ma wielkość 600GB lub mniej. Konto Użytkownika: Aby mieć dostęp do danych na dysku zewnętrznym podłączonym do router a przez port USB przez sieć LAN należy najpierw utworzyć konto użytkownika. Po poprawnej konfiguracji dysk staje się dostępny przez otoczenie sieciowe, aby uzyskać do niego dostęp wymagane jest imię użytkownika oraz hasło dokładnie tak samo jak w przypadku wchodzenia na komputer w sieci lokalnej.

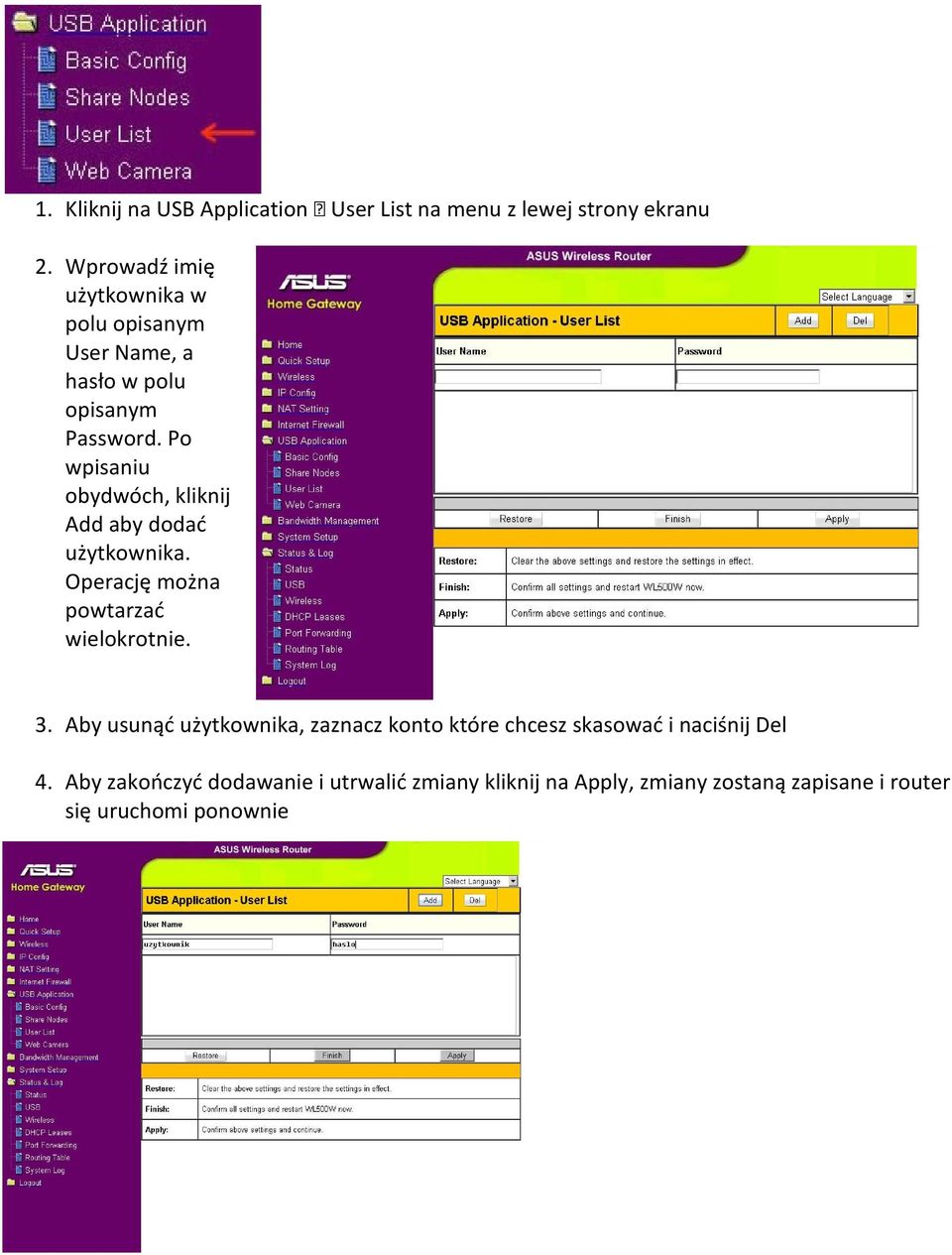

3 1. Kliknij na USB Application User List na menu z lewej strony ekranu 2. Wprowadź imię użytkownika w polu opisanym User Name, a hasło w polu opisanym Password. Po wpisaniu obydwóch, kliknij Add aby dodać użytkownika. Operację można powtarzać wielokrotnie. 3. Aby usunąć użytkownika, zaznacz konto które chcesz skasować i naciśnij Del 4. Aby zakończyć dodawanie i utrwalić zmiany kliknij na Apply, zmiany zostaną zapisane i router się uruchomi ponownie

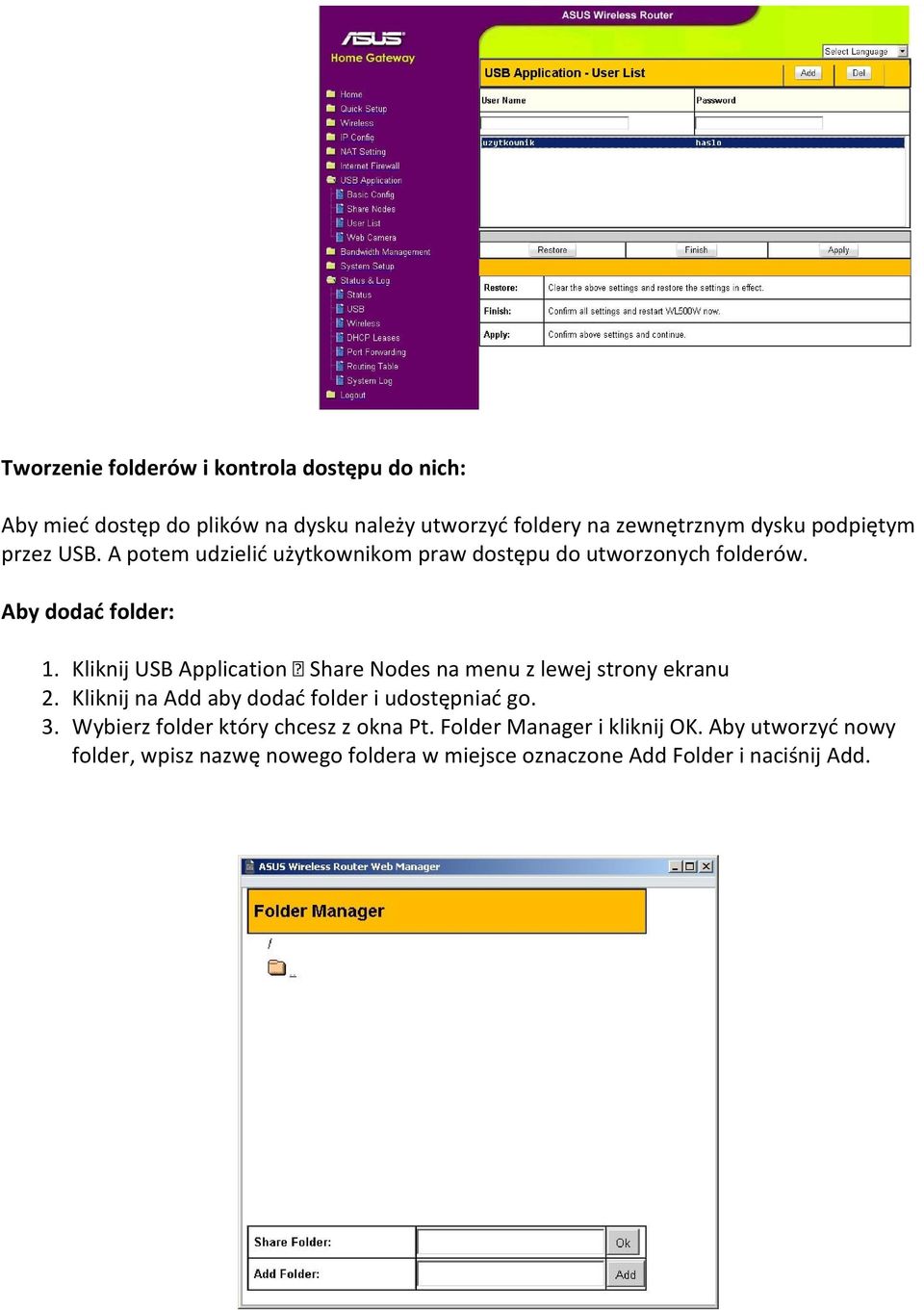

4 Tworzenie folderów i kontrola dostępu do nich: Aby mieć dostęp do plików na dysku należy utworzyć foldery na zewnętrznym dysku podpiętym przez USB. A potem udzielić użytkownikom praw dostępu do utworzonych folderów. Aby dodać folder: 1. Kliknij USB Application Share Nodes na menu z lewej strony ekranu 2. Kliknij na Add aby dodać folder i udostępniać go. 3. Wybierz folder który chcesz z okna Pt. Folder Manager i kliknij OK. Aby utworzyć nowy folder, wpisz nazwę nowego foldera w miejsce oznaczone Add Folder i naciśnij Add.

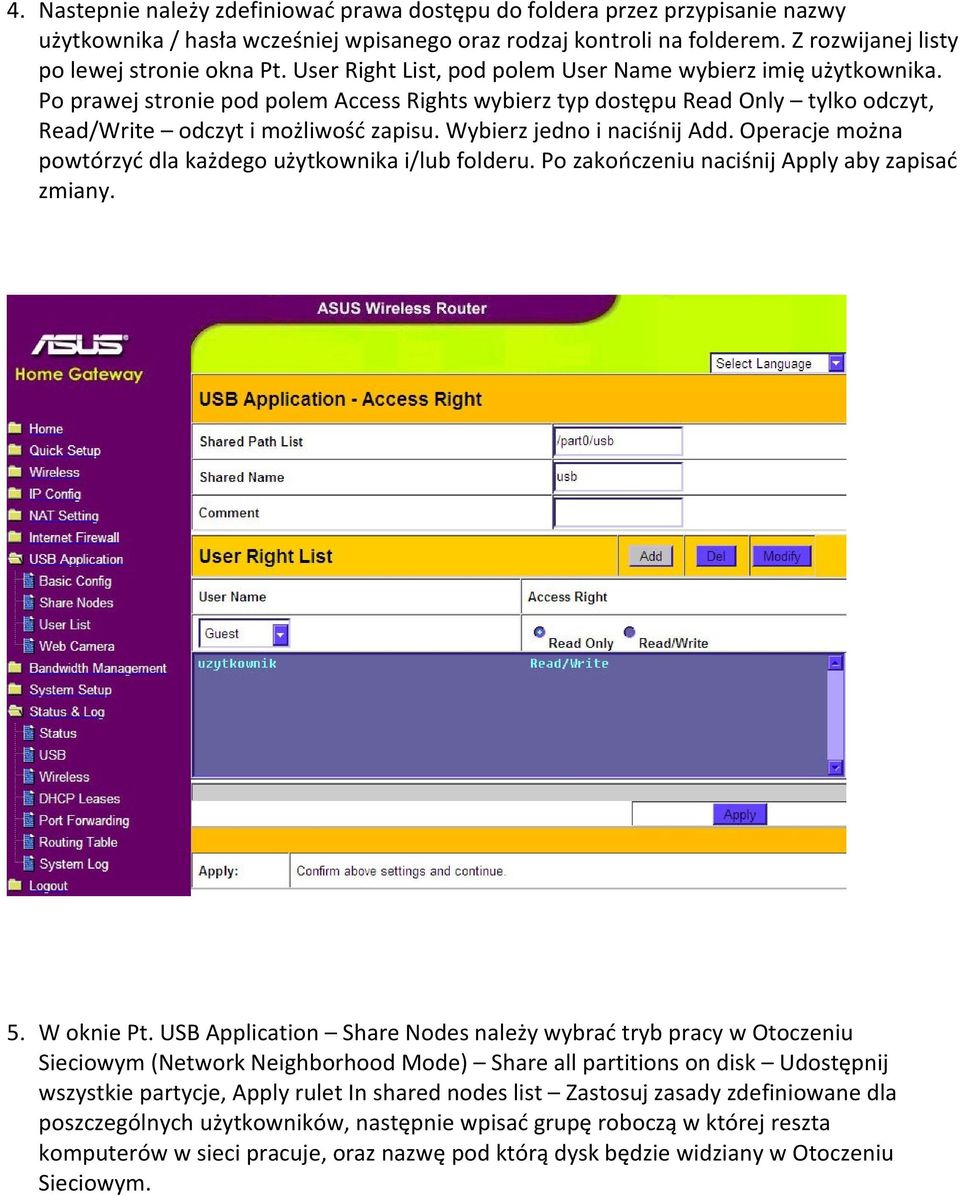

5 4. Nastepnie należy zdefiniować prawa dostępu do foldera przez przypisanie nazwy użytkownika / hasła wcześniej wpisanego oraz rodzaj kontroli na folderem. Z rozwijanej listy po lewej stronie okna Pt. User Right List, pod polem User Name wybierz imię użytkownika. Po prawej stronie pod polem Access Rights wybierz typ dostępu Read Only tylko odczyt, Read/Write odczyt i możliwość zapisu. Wybierz jedno i naciśnij Add. Operacje można powtórzyć dla każdego użytkownika i/lub folderu. Po zakończeniu naciśnij Apply aby zapisać zmiany. 5. W oknie Pt. USB Application Share Nodes należy wybrać tryb pracy w Otoczeniu Sieciowym (Network Neighborhood Mode) Share all partitions on disk Udostępnij wszystkie partycje, Apply rulet In shared nodes list Zastosuj zasady zdefiniowane dla poszczególnych użytkowników, następnie wpisać grupę roboczą w której reszta komputerów w sieci pracuje, oraz nazwę pod którą dysk będzie widziany w Otoczeniu Sieciowym.

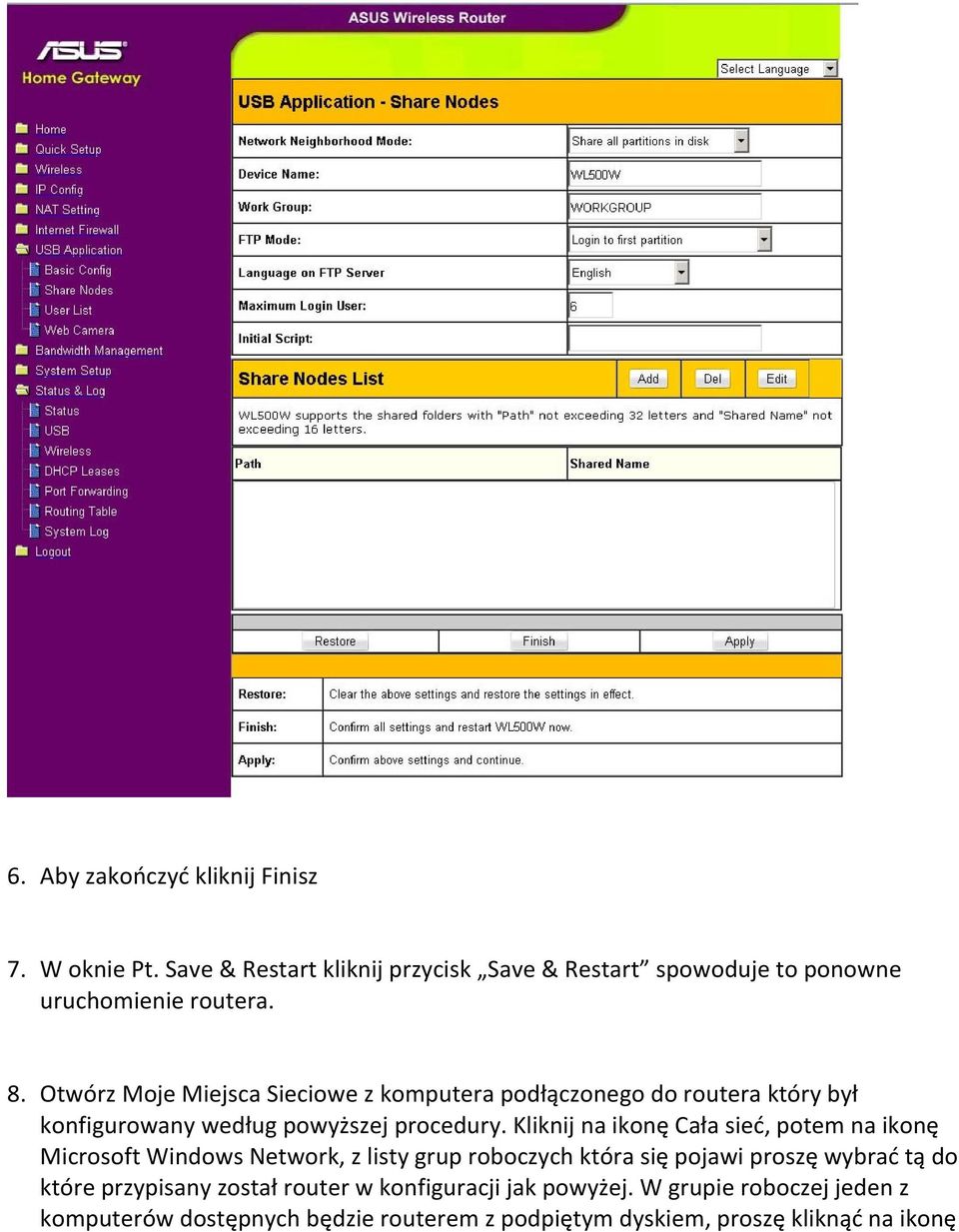

6 6. Aby zakończyć kliknij Finisz 7. W oknie Pt. Save & Restart kliknij przycisk Save & Restart spowoduje to ponowne uruchomienie routera. 8. Otwórz Moje Miejsca Sieciowe z komputera podłączonego do routera który był konfigurowany według powyższej procedury. Kliknij na ikonę Cała sieć, potem na ikonę Microsoft Windows Network, z listy grup roboczych która się pojawi proszę wybrać tą do które przypisany został router w konfiguracji jak powyżej. W grupie roboczej jeden z komputerów dostępnych będzie routerem z podpiętym dyskiem, proszę kliknąć na ikonę

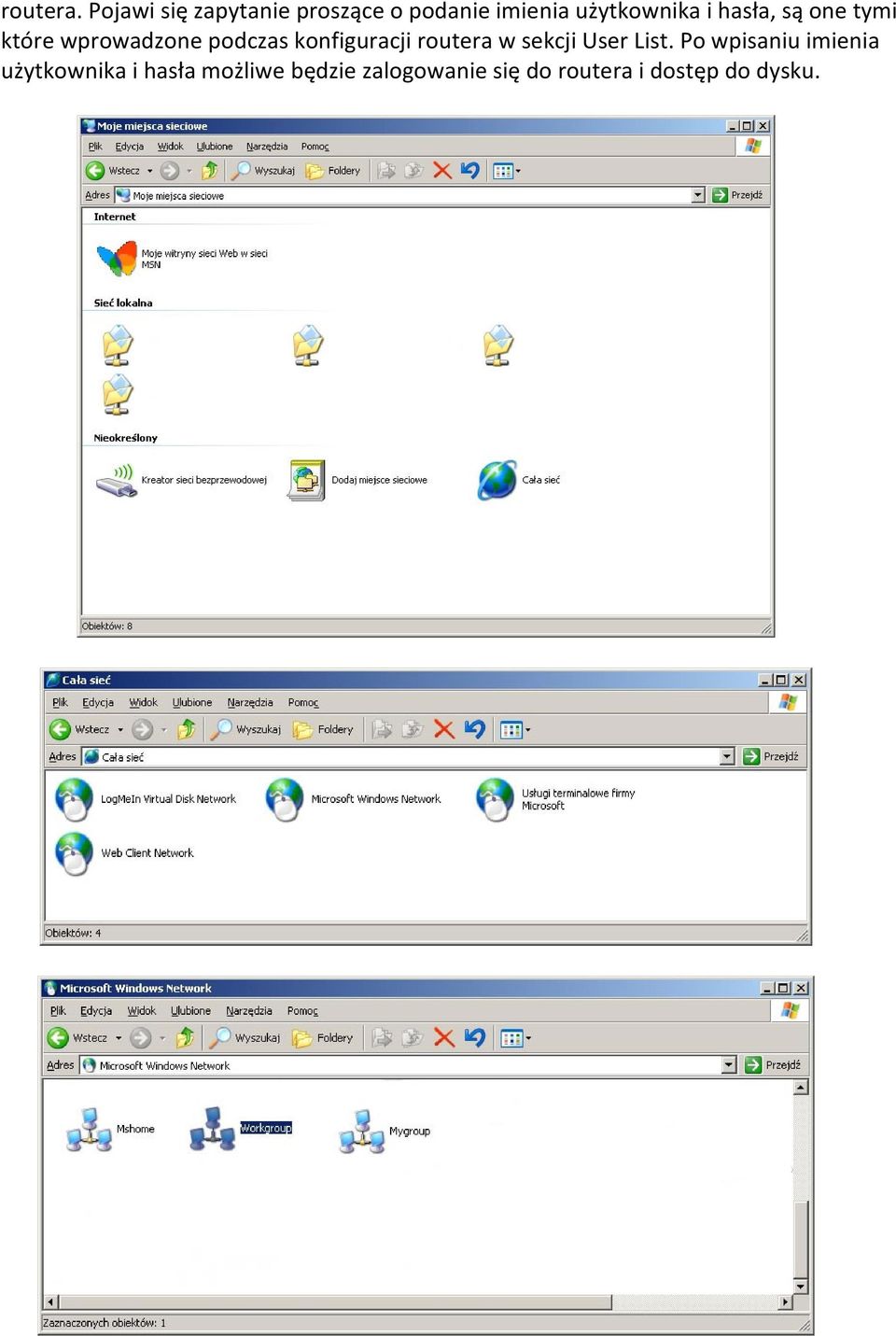

7 routera. Pojawi się zapytanie proszące o podanie imienia użytkownika i hasła, są one tymi które wprowadzone podczas konfiguracji routera w sekcji User List. Po wpisaniu imienia użytkownika i hasła możliwe będzie zalogowanie się do routera i dostęp do dysku.
