1 PRZEDSIĘBIORSTWO GEOLOGICZNE GEOCENTRUM DAMIAN KLIMOWICZ Gdańsk, ul. Czaplewska 32 NIP: tel GEOTECHNICZNE WARUNKI POSADOWIENIA OPINIA GEOTECHNICZNA DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO PROJEKT GEOTECHNICZNY Rozpoznanie warunków gruntowo wodnych terenu pod projektowany rurociąg tłoczny kanalizacji sanitarnej, w Borkowie k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej, woj. pomorskie INWESTOR: EcoTech Sp. z o.o. Sp. K. OPRACOWANIE: inż. Krzysztof Szyłański upr. geol. VII1191 mgr inż. Damian Klimowicz upr. geol. XI054/POM, XII029/POM Gdańsk, 2016

2 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej. OPINIA GEOTECHNICZNA WRAZ Z DOKUMENTACJĄ PODŁOŻA GRUNTOWEGO 1. WSTĘP 1.1. Podstawa opracowania Niniejszą opinię i dokumentację geotechniczną wykonano na zlecenie EcoTech Sp. z o.o. Sp. K. Przedmiotem opracowania jest opinia geotechniczna wraz z dokumentacją z badań podłoża gruntowego, ustalające warunki gruntowowodne terenu pod projektowany rurociąg tłoczny kanalizacji sanitarnej w miejscowości Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej Zakres opracowania Celem niniejszego opracowania jest rozpoznanie i ocena warunków gruntowowodnych terenu dla potrzeb planowanej budowy. Zakres wykonanych prac został uzgodniony z inwestorem. Opinię i dokumentację wykonano zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. z 2012 poz. 463). 2. ZAKRES WYKONANYCH PRAC BADAWCZYCH Prace terenowe zrealizowano w sierpniu 2016 roku pod nadzorem mgr inż. Damiana Klimowicz. Na badanym terenie wykonano 2 sondy rdzeniowe o głębokości 4,0 m p.p.t. (zał ). Wykonano także 2 sondy udarowe typu DPL do głębokości 4,0 m (zał ). Punkty badawcze w terenie wytyczono metodą domiarów prostokątnych do istniejącej sytuacji na podstawie mapy sytuacyjnowysokościowej w skali 1:500 dostarczonej przez Zleceniodawcę. Lokalizacja wykonanych otworów została przedstawiona na mapie (zał. 1). W trakcie wykonywania otworów geotechnicznych prowadzono badania makroskopowe, pobierano próby gruntów o naturalnej wilgotności, notowano układ warstw. Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

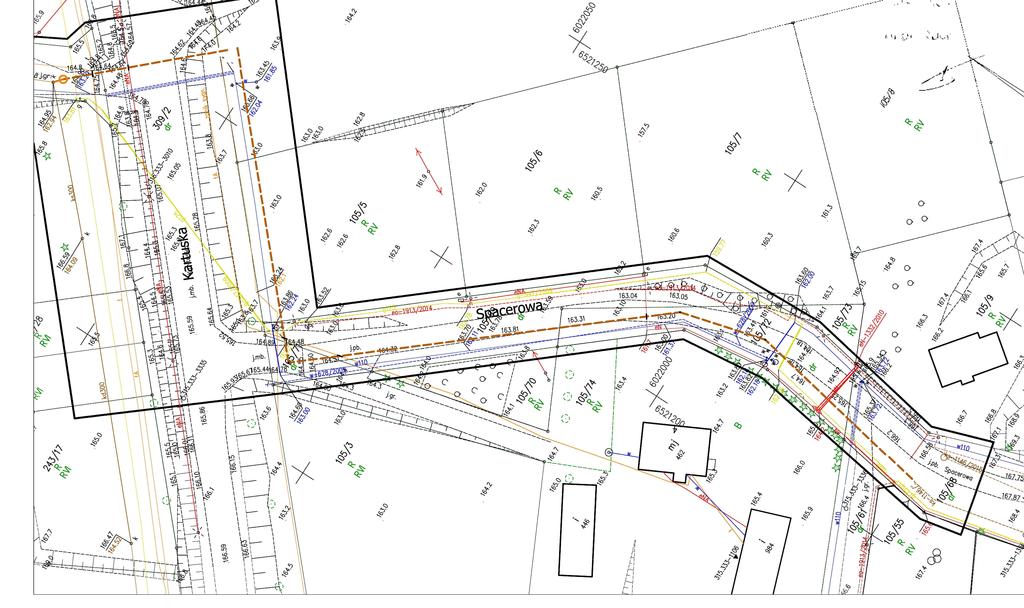

3 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej. Prace kameralne obejmowały: zestawienie i analizę wyników wykonanych w ramach niniejszej opinii i dokumentacji, graficzne opracowanie zawiera mapę dokumentacyjną, profile analityczne punktów badawczych, wykresy uziarnienia i sondowania DPL. W ramach badań laboratoryjnych wykonano: szczegółowe badania makroskopowe dla wszystkich pobranych prób w terenie, wilgotność naturalną, analizę uziarnienia gruntu wybranych prób, pomiary ciężaru objętościowego, kąt tarcia wewnętrznego. 3. CHARAKTERYSTYKA TERENU BADAŃ 3.1. Położenie i morfologia Pod względem fizycznogeograficznym wg. Kondrackiego obszar badań położony jest na Pojezierzu Kaszubskim i stanowi fragment wysoczyzny morenowej Warunki hydrogeologiczne W zbadanym podłożu gruntowym w otworze nr 1 nawiercono zwierciadło wód gruntowych jako sączenie. Szczegółowe dane stosunków wodnych przedstawia poniższa tabelka. Nr punktu Rzędna terenu Sączenia Swobodne zwierciadło wody gruntowej Zwierciadło wody podziemnej Nawiercone Ustabilizowane głębokość rzędna głębokość rzędna głębokość rzędna głębokość rzędna [m npm] [m ppt] [m npm] [m ppt] [m npm] [m ppt] [m npm] [m ppt] [m npm] 1 164,2 1,3 162, ,2 2,2 162,0 Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

4 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej. 4. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOŻA GRUNTOWEGO W dokumentowanym podłożu do głębokości rozpoznanej otworami badawczymi, występują utwory czwartorzędowe holoceńskie i plejstoceńskie. Badany teren pokrywa warstwa gleby (otw. nr 1) oraz nasyp mineralnoorganicznych do głębokości 1,0 m (otw. nr 2). Ze szczegółowej charakterystyki wyłączono warstwę nasypów nie budowlanych ze względu na ich zróżnicowany skład. Poniżej zalegają plejstoceńskie utwory akumulacji wodnolodowcowej w postaci piasków drobnych i średnich. Na podstawie przeprowadzonych badań terenowych oraz w oparciu o normę PN81/B03020 dokonano oceny podłoża przez wydzielenie warstw geotechnicznych. Wartości charakterystyczne parametrów geotechnicznych, ustalono bazując na wynikach badań laboratoryjnych, praktyce zawodowej, sondowań sondą DPL oraz zależności korelacyjnych na podstawie cech wiodących gruntów. WARSTWA I Zaliczono do niej utwory niespoiste w postaci piasków drobnych średniozagęszczonych. Stopień zagęszczenia tej warstwy I D = 0,468. WARSTWA II Zaliczono do niej utwory niespoiste w postaci piasków średnich średniozagęszczonych. Stopień zagęszczenia I D = 0,504. Szczegółowo położenie poszczególnych warstw geotechnicznych przedstawiono na profilach analitycznych (zał ). Zestawienie wartości charakterystycznych parametrów geotechnicznych przedstawiono w tab. nr 2, zaś zestawienie parametrów fizycznomechanicznych gruntów przedstawiono w tab. nr 1. W oparciu o wykonane badania geotechniczne, zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia 25 kwietnia 2012 r., rozpoznano proste warunki gruntowe. Obiekt ze względu na głębokość posadowienia poniżej 1,2 m p.p.t zaliczamy do II kategorii geotechnicznej. Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

5 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej. 5. WNIOSKI I ZALECENIA TECHNICZNE Na podstawie wierceń badawczych, badań laboratoryjnych oraz w oparciu o Normę Gruntową PN 81/B wysunięto następujące wnioski i zalecenia techniczne. W wyniku przeprowadzonych badań stwierdza się, że w podłożu projektowanego rurociągu kanalizacji sanitarnej występują korzystne warunki gruntowo wodne. Grunty warstwy I i II są nośne i nadają się do bezpośredniego posadowienia, natomiast nasypy niekontrolowane są słabonośne. Piaski drobne i średnie zaliczono do grupy gruntów niewysadzinowych. W zbadanym podłożu w otworze nr 1 nawiercono wodę gruntową w postaci sączeń. Projektowaną kanalizację można posadowić na gruntach nośnych. Do obliczeń nośności gruntu przyjmować należy parametry geotechniczne podane w tabeli nr 2. Głębokość przemarzania w tym rejonie wynosi 1,0 m p.p.t. wg normy PN 81/B Według Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia 25 kwietnia 2012 r., rozpoznano proste warunki gruntowe. Projektowany obiekt budowlany ze względu na głębokość posadowienia poniżej 1,2 m p.p.t. należy zaliczyć do II kategorii geotechnicznej. Roboty ziemne powinny być prowadzone zgodnie z normą PNB06050 Roboty ziemne. Wymagania ogólne. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych z dnia w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. nr 126 poz. 839) prace terenowe nie były robotami geologicznymi lecz badaniami geotechnicznymi. W związku z tym niniejsza dokumentacja nie podlega zatwierdzeniu przez administracyjne służby geologiczne. Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

6 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej. PROJEKT GEOTECHNICZNY 6. PROJEKT GEOTECHNICZNY 6.1. Prognoza zmian właściwości gruntów w czasie. Dla zalegających w podłożu gruntów niespoistych nie przewiduje się zmian właściwości gruntów w czasie Określenie obliczeniowych parametrów geotechnicznych. Parametry geotechniczne wyznaczono na podstawie prac polowych wykonanych w trakcie przygotowywania opinii geotechnicznej i dokumentacji z badań podłoża gruntowego. Wartości obliczeniowe parametrów geotechnicznych należy przyjąć zgodnie z tabelą nr Określenie częściowych współczynników bezpieczeństwa. Częściowe współczynniki bezpieczeństwa należy przyjąć zgodnie z załącznikiem B do normy EN 19971: Określenie oddziaływań gruntów. Projektowany obiekt należy dostosować do warunków gruntowo wodnych oraz wyznaczonych parametrów geotechnicznych. Z uwagi na okres zimowy trzeba zachować głębokość posadowienia poniżej 1,0 m p.p.t. w celu ochrony przed przemarzaniem i pogorszeniem warunków gruntowych, zgodnie z normą PNB03020:1981. Prawidłowe zaprojektowanie i wykonanie obiektu budowlanego zgodnie z przyjętymi normami technicznymi spowoduje, iż nie wystąpią negatywne oddziaływania gruntu na inwestycje Przyjęcie modelu obliczeniowego podłoża gruntowego. Przyjęty model obliczeniowy (układ warstw geotechnicznych) reprezentują profile analityczne, zał. nr Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

7 Rozpoznanie warunków gruntowowodnych pod projektowany rurociąg tłoczny kanalizacji sanitarnej, Borkowo k/żukowa, w obrębie ulic: Spacerowej i Kartuskiej Określenie nośności i osiadania podłoża gruntowego. Na obecnym etapie projektowania inwestycji nie jest możliwe obliczenie nośności i osiadania gruntu. Osiadanie należy rozpatrywać zgodnie z załącznikiem F normy EN 19971:2004. Gruntami zdolnymi do przejęcia obciążeń bezpośrednich od obiektu są piaski drobne i średnie średniozagęszczone występujące na badanym terenie Dane niezbędne dla zaprojektowania posadowienia obiektów. Wielkości parametrów geotechnicznych oraz miąższość warstw i rodzaju gruntów podano w załącznikach graficznych i w opisie warstw. Dane te pozwolą na prawidłowe zaprojektowanie posadowienia Wykonawstwo wykopów pod fundamenty. Roboty ziemne należy prowadzić zgodnie z normą PNB06050 Geotechnika roboty ziemne Wymagania ogólne Wpływ wody gruntowej na fundamenty. Nie przewiduje się szkodliwego oddziaływania wód gruntowych na obiekt budowlany. Przedsiębiorstwo Geologiczne GEOCENTRUM Damian Klimowicz, ul. Czaplewska 32, Gdańsk emeil: geocentrum@geocentrum.co tel

8 Numer warstwy geotechnicznej Numer otworu Przelot warstwy Głębokość pobrania próbki Rodzaj gruntu Badania makroskopowe Barwa gruntu Z e s t a w i e n i e w y n i k ó w b a d a ń l a b o l a t o r y j n y c h p r ó b e k z t e r e n u b u d o w y Adres, Miejsce budowy Borkowo w obrębie ulic: Spacerowej i Kartuskiej Zawartość CaCO 2 Wilgotność Ilość wałe Stan gruntu Badania stanu granulometrycznego Zawartość frakcji [%] czkowań [%] [m] [m] żwirowa piaskowa pyłowa iłowa W N [%] g [kn/m 3 ] W L [%] W P [%] I L C u [kpa] F u [ o ] I 1 0,53,0 1,50 Piasek drobny brązowa <1 w szg 100 Pd 16,46 17,32 32,5 II 1 3,04,0 3,50 Piasek średni brązowa <1 w szg Ps 14,35 18,23 36,0 I 2 1,02,5 1,50 Piasek drobny brązowa <1 w szg Pd 16,54 17,37 33,0 II 2 2,54,0 3,50 Piasek średni brązowa <1 w szg Ps 14,45 18,28 36,0 Rodzaj gruntu Części organiczne Cechy fizyczne Wilgotność naturalna Ciężar objętościowy Granica płynności Konsystencja Granica plastyczności Stopień plastyczności Spójność Ścinanie Kąt tarcia wew.

9 TABELA WARTOŚCI CHARAKTERYSTYCZNYCH PARAMETRÓW GEOTECHNICZNYCH TABELA 2 x (n) wartość charakterystyczna x (r) wartość obliczeniowa x (r') wartość obliczeniowa z uwzględnieniem wyporu wody g m współczynnik materiałowy Numer warstwy geotechnicznej I II Warstwa geotechniczna Piasek drobny średniozagęszczony Piasek średni średniozagęszczony Wilgotność naturalna Wn (%) Ciężar objętościowy g (knm 3 ) Wn (n) g m Wn (r) g (n) g m g (r) g (r') I D (n) Stopień zagęszczenia I D g m I D (r) Stopień plastyczności I L I L (n) 16,50 1,10 18,15 17,35 0,90 15,61 0,520 0,90 0,468 32,8 0,90 29, * 14,40 1,10 15,84 18,26 0,90 16,43 0,560 0,90 0,504 36,0 0,90 32, * g m I L (r) C u (n) Kohezja C u (kpa) g m C u (r) F u (n) Kąt tarcia wewnętrznego F u ( o ) g m F u (r) Moduł ściśliwości M O (kpa) (*) odczytany z Normy

10 2 1

11 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Temat: Borkowo ul. Kartuska/Spacerowa System wiercenia: mechaniczny Nr otworu: Profil nr 1 Rzędna: 166,70 [m n.p.m.] Data wyk.: śr. rur i głęb. zarurowania średnica i rodzaj świdra głęb. nawierc. i ust. zwierciadła wody i sączenia głębokość [m p.p.t.] profil litologiczny miąższość warstwy [m] OPIS MAKROSKOPOWY GRUNTU Rodzaj i barwa gruntu x= ; y= geneza i stratygrafia wilgotność liczba wałeczkowań stan gruntu zawartość CaCO [%] rodzaj i głęb. pobranej próby nr wartswy geotechnicznej nn 1,00 nasyp niekontrolowany mineralnoorganiczny 1,0 2,0 Pd piasek drobny 1,5m 1,50 w szg I [j.br] 2,5m 3,0 Ps+K piasek średni+kamienie 1,50 w szg II [j.br] 3,5m SKALA: 1:50 Opracował: mgr inż. Marlena Magierska Klimowicz Zał. nr: 2.1

12 KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO Temat: Borkowo ul. Kartuska/Spacerowa System wiercenia: mechaniczny Nr otworu: Profil nr 2 Rzędna: 164,20 [m n.p.m.] Data wyk.: śr. rur i głęb. zarurowania średnica i rodzaj świdra głęb. nawierc. i ust. zwierciadła wody i sączenia głębokość [m p.p.t.] profil litologiczny miąższość warstwy [m] OPIS MAKROSKOPOWY GRUNTU Rodzaj i barwa gruntu x= ; y= geneza i stratygrafia wilgotność liczba wałeczkowań stan gruntu zawartość CaCO [%] rodzaj i głęb. pobranej próby nr wartswy geotechnicznej Gb 0,50 gleba 1,0 1,30 2,0 Pd//Πp piasek drobny//pył piaszczysty 1,5m 2,50 w szg I [br] 2,20 2,5m 3,0 Ps+K piasek średni+kamienie 1,00 w szg II [br] 3,5m SKALA: 1:50 Opracował: mgr inż. Marlena Magierska Klimowicz Zał. nr: 2.2

13 KARTA WYNIKÓW BADAŃ SONDĄ DPL (wg PNB04452/2002) Sonda Profil nr 1 przy otw. nr Rzędna: 166,70 [m n.p.m.] Data wyk.: głęb. [m ppt] 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 Temat: Borkowo ul. Kartuska/Spacerowa obser. wody Id profil litolo. nn Pd Ps Liczba uderzeń na 10cm wpędu sondy (N10) ,50 0,63 0,70 0,76 interpretacja N10 ID , ,56 Stopień zagęszczenia Id Stan gruntu < 0,33 0,33 0,67 luźny średnio zagęszczony 0,67 0,8 zagęszczony Opracował: mgr inż. Damian Klimowicz Zał. nr: 4.1

14 KARTA WYNIKÓW BADAŃ SONDĄ DPL (wg PNB04452/2002) Sonda Profil nr 2 przy otw. nr Rzędna: 164,20 [m n.p.m.] Data wyk.: głęb. [m ppt] 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 Temat: Borkowo ul. Kartuska/Spacerowa obser. wody 1,30 2,20 Id profil litolo. Gb Pd//Πp Ps Liczba uderzeń na 10cm wpędu sondy (N10) ,50 0,63 0,70 0,76 interpretacja N10 ID , ,56 Stopień zagęszczenia Id Stan gruntu < 0,33 0,33 0,67 luźny średnio zagęszczony 0,67 0,8 zagęszczony Opracował: mgr inż. Damian Klimowicz Zał. nr: 4.2

15 Zawartość ziaren o średnicy większej niż D [%] Nazwa obiektu: Rurociąg tłoczny kanalizacji sanitarnej Zał: 5.1 Badanie składu granulometrycznego Miejscowość: Borkowo Nr otworu: 1 Głębokość: 1,5 [m] względem poziomu terenu Rodzaj gruntu: Pd Zawartość frakcji [%] kamienista żwirowa piaskowa 100 pyłowa iłowa <0,075 mm 5 Zawartość cząstek [%] <0,02 mm F r a k c j e 0 Kamienista Żwirowa Piaskowa Pyłowa Iłowa ,5 0,25 0,1 0,05 0,01 0,002 0,001 Średnice zastępcze D [mm]

16 Zawartość ziaren o średnicy większej niż D [%] Nazwa obiektu: Rurociąg tłoczny kanalizacji sanitarnej Zał: 5.2 Badanie składu granulometrycznego Miejscowość: Borkowo Nr otworu: 1 Głębokość: 3,5 [m] względem poziomu terenu Rodzaj gruntu: Ps Zawartość frakcji [%] kamienista żwirowa piaskowa 100 pyłowa iłowa <0,075 mm 2 Zawartość cząstek [%] <0,02 mm F r a k c j e 0 Kamienista Żwirowa Piaskowa Pyłowa Iłowa ,5 0,25 0,1 0,05 0,01 0,002 0,001 Średnice zastępcze D [mm]
