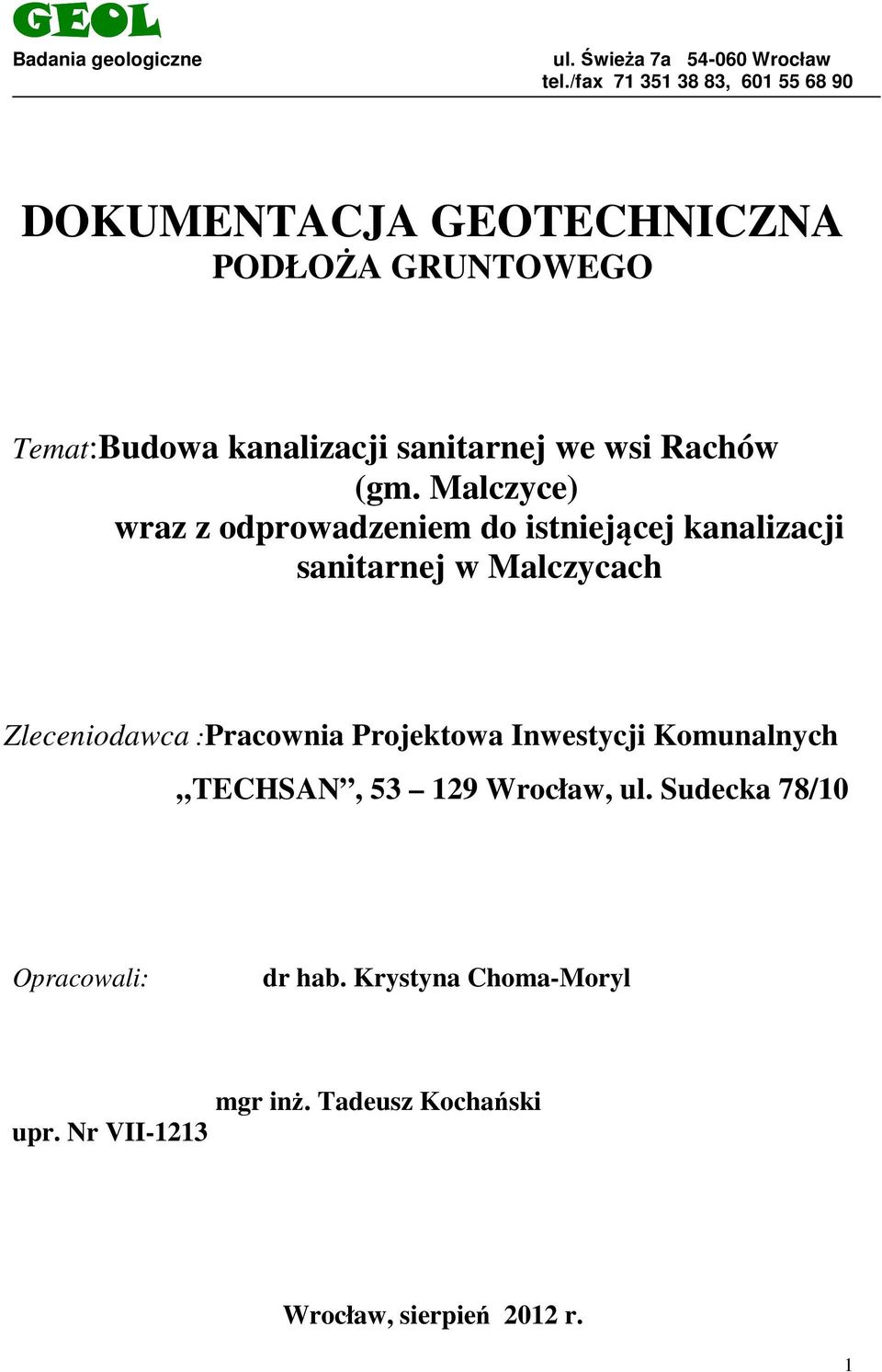

1 GEOL Badania geologiczne ul. Świeża 7a Wrocław tel./fax , DOKUMENTACJA GEOTECHNICZNA PODŁOŻA GRUNTOWEGO Temat:Budowa kanalizacji sanitarnej we wsi Rachów (gm. Malczyce) wraz z odprowadzeniem do istniejącej kanalizacji sanitarnej w Malczycach Zleceniodawca :Pracownia Projektowa Inwestycji Komunalnych TECHSAN, Wrocław, ul. Sudecka 78/10 Opracowali: dr hab. Krystyna Choma-Moryl mgr inż. Tadeusz Kochański upr. Nr VII-1213 Wrocław, sierpień 2012 r. 1

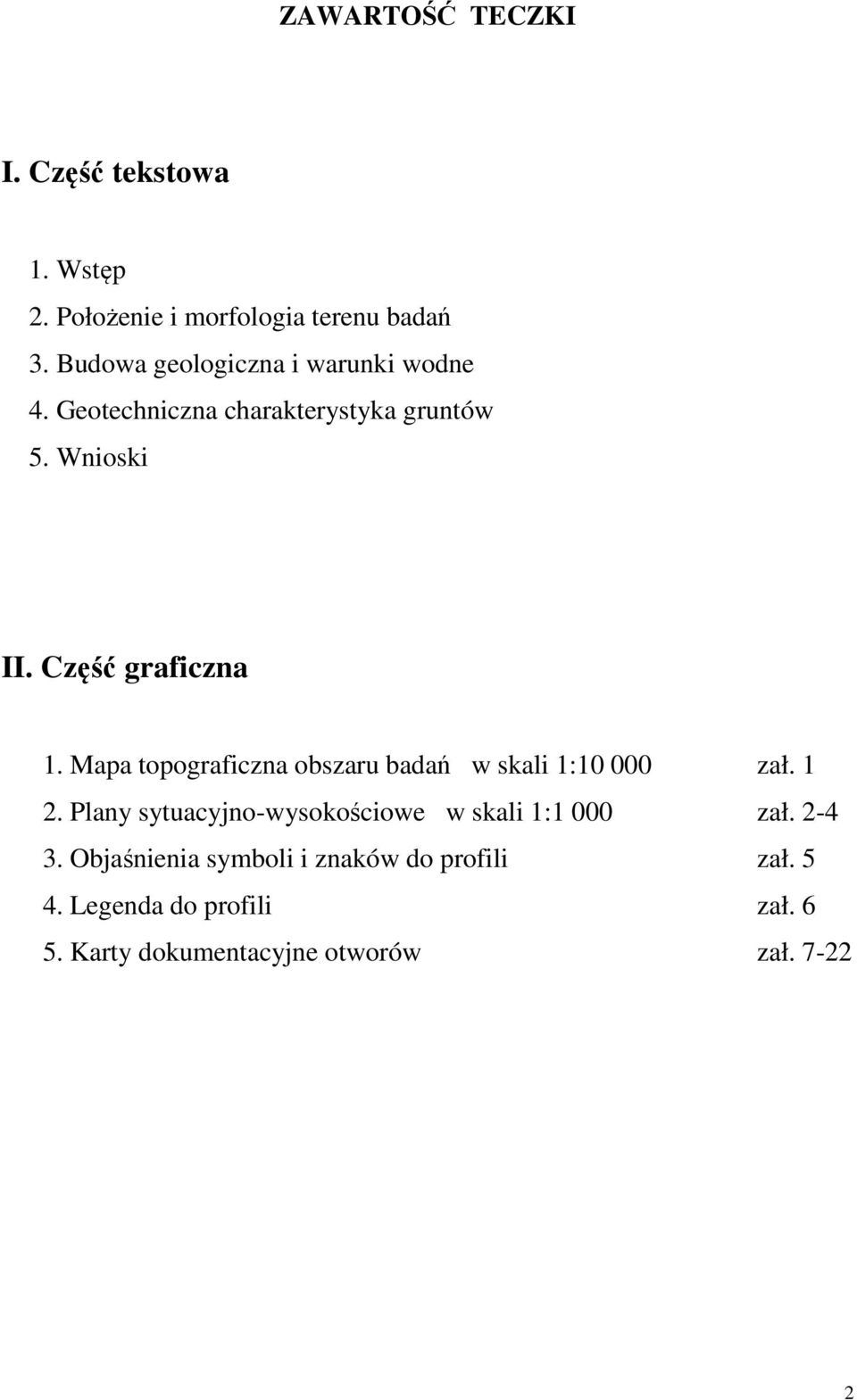

2 ZAWARTOŚĆ TECZKI I. Część tekstowa 1. Wstęp 2. Położenie i morfologia terenu badań 3. Budowa geologiczna i warunki wodne 4. Geotechniczna charakterystyka gruntów 5. Wnioski II. Część graficzna 1. Mapa topograficzna obszaru badań w skali 1: zał Plany sytuacyjno-wysokościowe w skali 1:1 000 zał Objaśnienia symboli i znaków do profili zał Legenda do profili zał Karty dokumentacyjne otworów zał

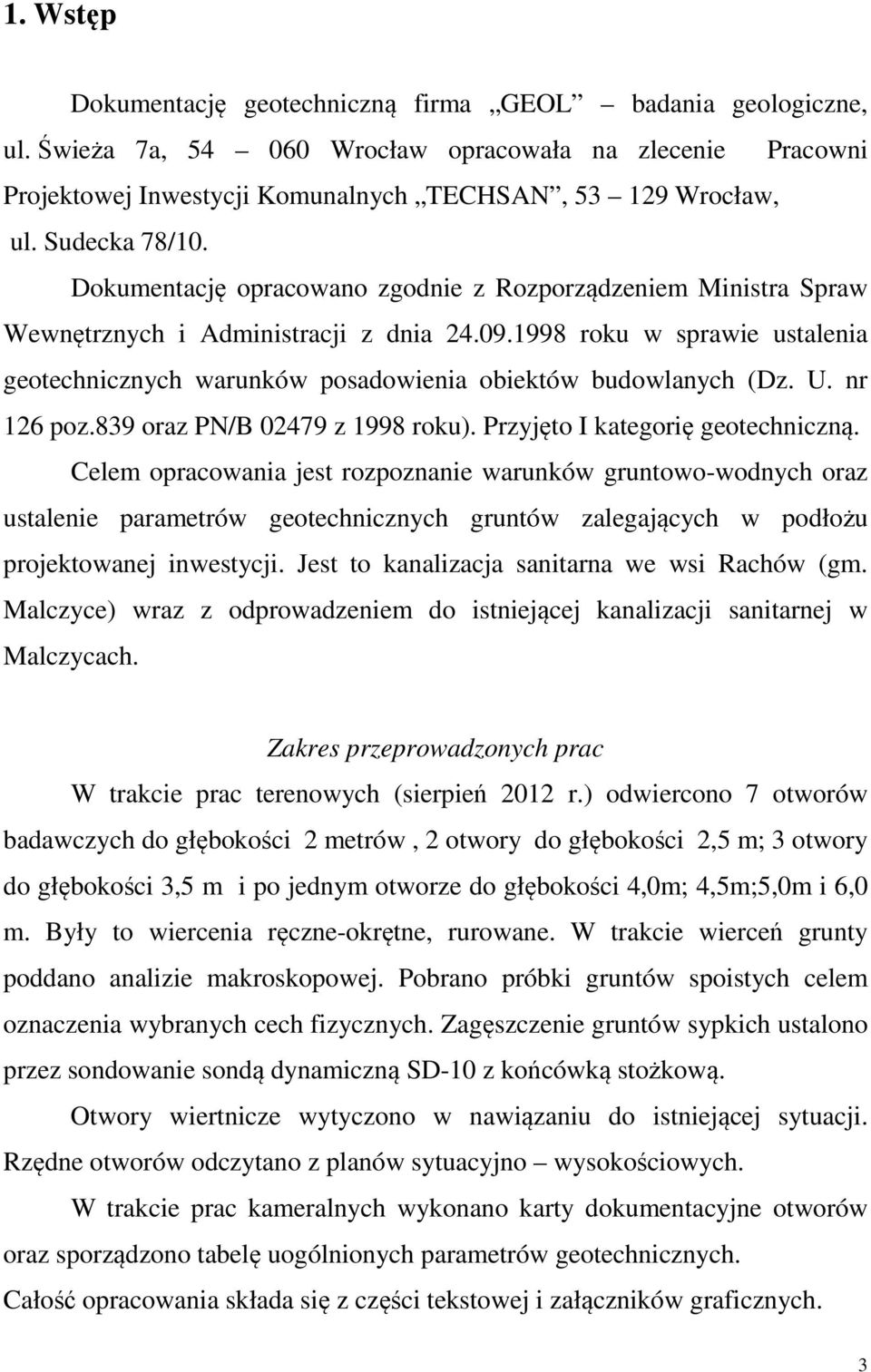

3 1. Wstęp Dokumentację geotechniczną firma GEOL badania geologiczne, ul. Świeża 7a, Wrocław opracowała na zlecenie Pracowni Projektowej Inwestycji Komunalnych TECHSAN, Wrocław, ul. Sudecka 78/10. Dokumentację opracowano zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia roku w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. nr 126 poz.839 oraz PN/B z 1998 roku). Przyjęto I kategorię geotechniczną. Celem opracowania jest rozpoznanie warunków gruntowo-wodnych oraz ustalenie parametrów geotechnicznych gruntów zalegających w podłożu projektowanej inwestycji. Jest to kanalizacja sanitarna we wsi Rachów (gm. Malczyce) wraz z odprowadzeniem do istniejącej kanalizacji sanitarnej w Malczycach. Zakres przeprowadzonych prac W trakcie prac terenowych (sierpień 2012 r.) odwiercono 7 otworów badawczych do głębokości 2 metrów, 2 otwory do głębokości 2,5 m; 3 otwory do głębokości 3,5 m i po jednym otworze do głębokości 4,0m; 4,5m;5,0m i 6,0 m. Były to wiercenia ręczne-okrętne, rurowane. W trakcie wierceń grunty poddano analizie makroskopowej. Pobrano próbki gruntów spoistych celem oznaczenia wybranych cech fizycznych. Zagęszczenie gruntów sypkich ustalono przez sondowanie sondą dynamiczną SD-10 z końcówką stożkową. Otwory wiertnicze wytyczono w nawiązaniu do istniejącej sytuacji. Rzędne otworów odczytano z planów sytuacyjno wysokościowych. W trakcie prac kameralnych wykonano karty dokumentacyjne otworów oraz sporządzono tabelę uogólnionych parametrów geotechnicznych. Całość opracowania składa się z części tekstowej i załączników graficznych. 3

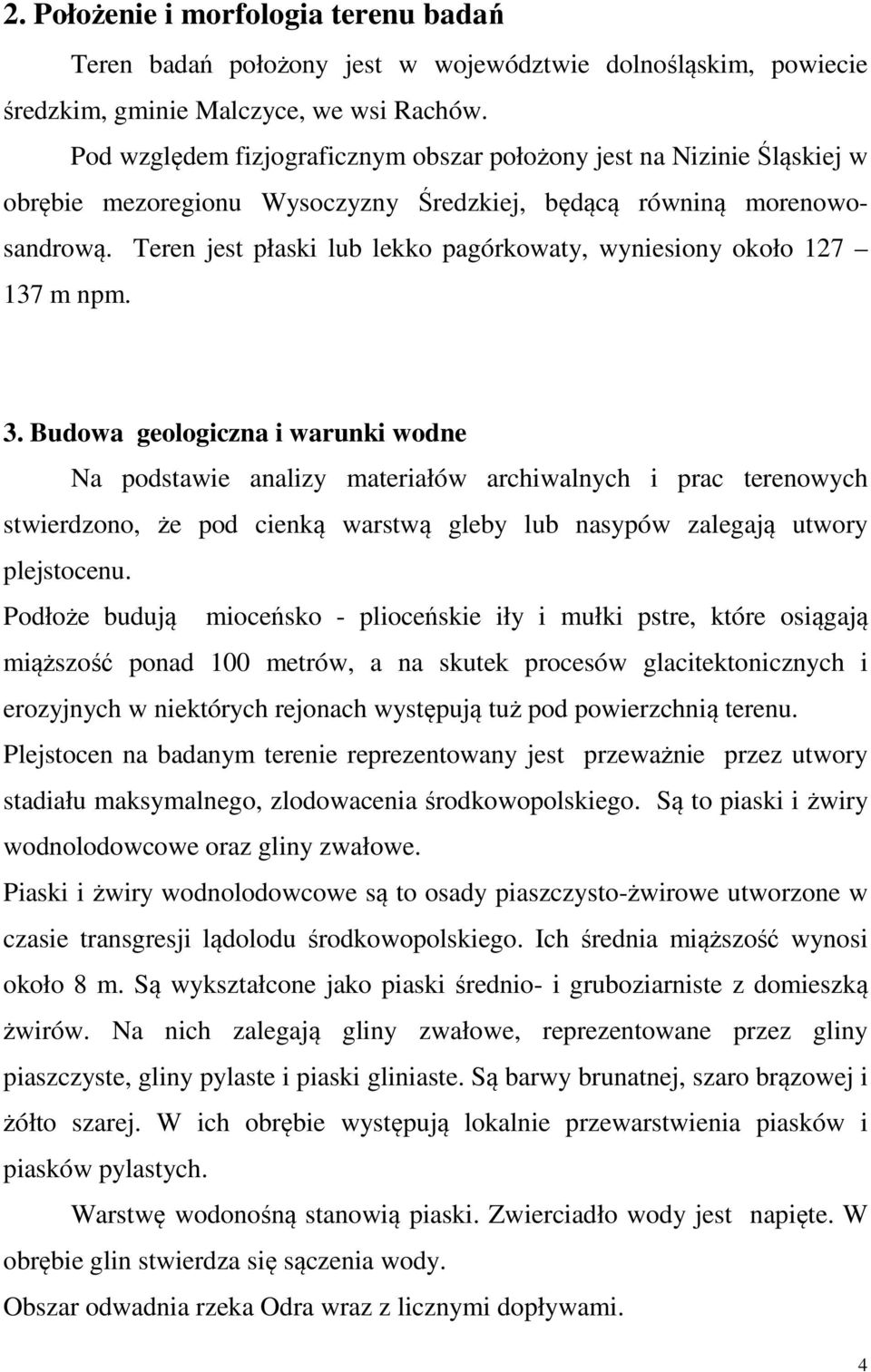

4 2. Położenie i morfologia terenu badań Teren badań położony jest w województwie dolnośląskim, powiecie średzkim, gminie Malczyce, we wsi Rachów. Pod względem fizjograficznym obszar położony jest na Nizinie Śląskiej w obrębie mezoregionu Wysoczyzny Średzkiej, będącą równiną morenowosandrową. Teren jest płaski lub lekko pagórkowaty, wyniesiony około m npm. 3. Budowa geologiczna i warunki wodne Na podstawie analizy materiałów archiwalnych i prac terenowych stwierdzono, że pod cienką warstwą gleby lub nasypów zalegają utwory plejstocenu. Podłoże budują mioceńsko - plioceńskie iły i mułki pstre, które osiągają miąższość ponad 100 metrów, a na skutek procesów glacitektonicznych i erozyjnych w niektórych rejonach występują tuż pod powierzchnią terenu. Plejstocen na badanym terenie reprezentowany jest przeważnie przez utwory stadiału maksymalnego, zlodowacenia środkowopolskiego. Są to piaski i żwiry wodnolodowcowe oraz gliny zwałowe. Piaski i żwiry wodnolodowcowe są to osady piaszczysto-żwirowe utworzone w czasie transgresji lądolodu środkowopolskiego. Ich średnia miąższość wynosi około 8 m. Są wykształcone jako piaski średnio- i gruboziarniste z domieszką żwirów. Na nich zalegają gliny zwałowe, reprezentowane przez gliny piaszczyste, gliny pylaste i piaski gliniaste. Są barwy brunatnej, szaro brązowej i żółto szarej. W ich obrębie występują lokalnie przewarstwienia piasków i piasków pylastych. Warstwę wodonośną stanowią piaski. Zwierciadło wody jest napięte. W obrębie glin stwierdza się sączenia wody. Obszar odwadnia rzeka Odra wraz z licznymi dopływami. 4

5 4. Geotechniczna charakterystyka gruntów Pod warstwą gleby lub nasypów niebudowlanych miąższości od 0,2 do 0,4 m ( z wyjątkiem otworów 9 i 13 w których miąższość nasypów wynosi odpowiednio 1,30 m i 0,70m ) składających się ze szlaki, gruzu ceglanego, gleby i piasku zalegają grunty mineralne rodzime nadające się do bezpośredniego posadowienia. Z uwagi na genezę, litologię oraz zróżnicowanie właściwości fizykomechanicznych w podłożu gruntowym wydzielono trzy warstwy geotechniczne, wyróżniając dodatkowo w obrębie warstwy I, warstwy Ia, Ib, Ic i Id. Warstwa I - W jej skład wchodzą gliny o zróżnicowanym uziarnieniu, wykształcone jako gliny pylaste, gliny piaszczyste lub piaski gliniaste. Są barwy szaro brązowej, jasno szarej lub żółto brązowej. Zostały nawiercone we wszystkich otworach, na zmiennej głębokości. Ze względu na zróżnicowaną plastyczność zostały wyodrębnione warstwy Ia; Ib; Ic; Id. Warstwa Ia została stwierdzona w otworach 1,2,4,6,11 i 16 na zmiennych głębokościach. Budują ją gliny pylaste, piaski gliniaste i gliny piaszczyste. Są twardoplastyczne na granicy półzwartych lub zwarte, I L = 0,00 0,00. Miąższość tej warstwy jest zmienna od 0,2 m wotworze 11 do 1,0 m w otworze 1. Warstwa Ib - występuje prawie we wszystkich otworach, z wyjątkiem otworu nr 8 i 13, na zmiennych głębokościach. W niektórych otworach występuje bezpośrednio pod glebą na głębokości 0,30m ; 0,40 m ( otwory 1,2,14,16), w większości otworów na głębokości kilkudziesięciu cm ( 0,50m -1,00m). Miąższość tej warstwy jest również zmienna. Budują ją głównie gliny pylaste i gliny piaszczyste, lokalnie piaski gliniaste ( otwór 5). Są w stanie twardoplastycznym, o stopniu plastyczności I L = 0,05-0,10. 5

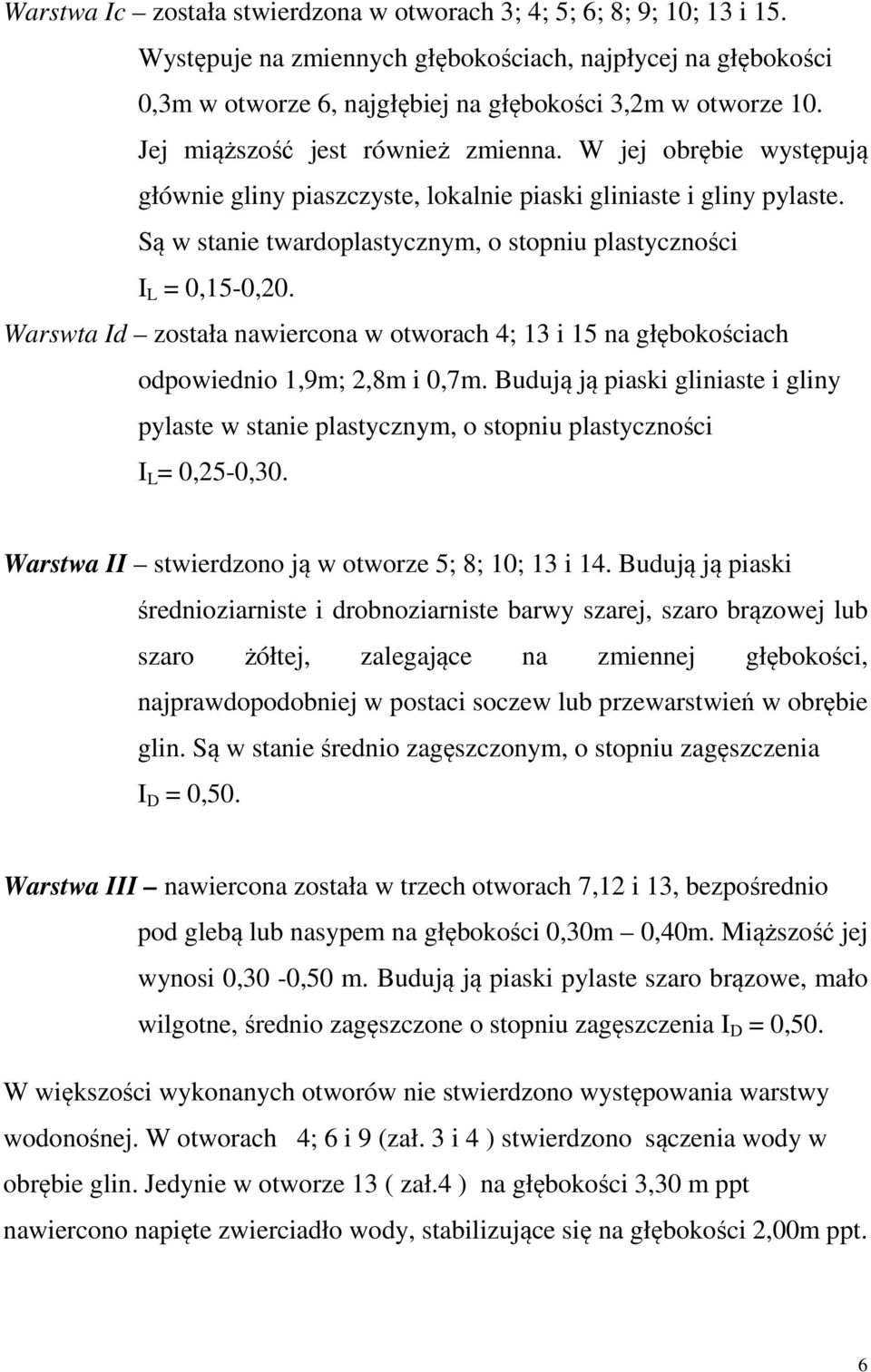

6 Warstwa Ic została stwierdzona w otworach 3; 4; 5; 6; 8; 9; 10; 13 i 15. Występuje na zmiennych głębokościach, najpłycej na głębokości 0,3m w otworze 6, najgłębiej na głębokości 3,2m w otworze 10. Jej miąższość jest również zmienna. W jej obrębie występują głównie gliny piaszczyste, lokalnie piaski gliniaste i gliny pylaste. Są w stanie twardoplastycznym, o stopniu plastyczności I L = 0,15-0,20. Warswta Id została nawiercona w otworach 4; 13 i 15 na głębokościach odpowiednio 1,9m; 2,8m i 0,7m. Budują ją piaski gliniaste i gliny pylaste w stanie plastycznym, o stopniu plastyczności I L = 0,25-0,30. Warstwa II stwierdzono ją w otworze 5; 8; 10; 13 i 14. Budują ją piaski średnioziarniste i drobnoziarniste barwy szarej, szaro brązowej lub szaro żółtej, zalegające na zmiennej głębokości, najprawdopodobniej w postaci soczew lub przewarstwień w obrębie glin. Są w stanie średnio zagęszczonym, o stopniu zagęszczenia I D = 0,50. Warstwa III nawiercona została w trzech otworach 7,12 i 13, bezpośrednio pod glebą lub nasypem na głębokości 0,30m 0,40m. Miąższość jej wynosi 0,30-0,50 m. Budują ją piaski pylaste szaro brązowe, mało wilgotne, średnio zagęszczone o stopniu zagęszczenia I D = 0,50. W większości wykonanych otworów nie stwierdzono występowania warstwy wodonośnej. W otworach 4; 6 i 9 (zał. 3 i 4 ) stwierdzono sączenia wody w obrębie glin. Jedynie w otworze 13 ( zał.4 ) na głębokości 3,30 m ppt nawiercono napięte zwierciadło wody, stabilizujące się na głębokości 2,00m ppt. 6

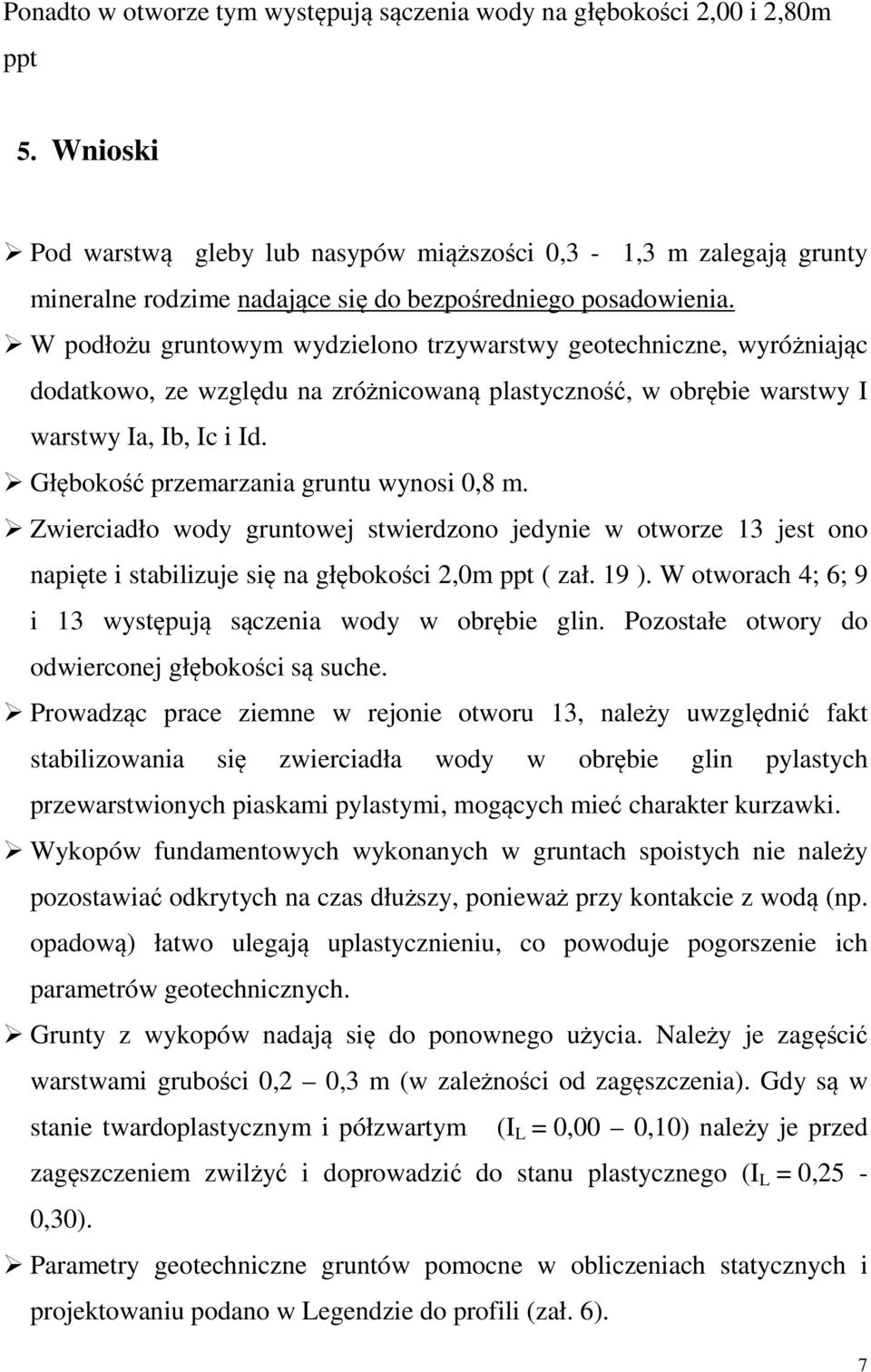

7 Ponadto w otworze tym występują sączenia wody na głębokości 2,00 i 2,80m ppt 5. Wnioski Pod warstwą gleby lub nasypów miąższości 0,3-1,3 m zalegają grunty mineralne rodzime nadające się do bezpośredniego posadowienia. W podłożu gruntowym wydzielono trzywarstwy geotechniczne, wyróżniając dodatkowo, ze względu na zróżnicowaną plastyczność, w obrębie warstwy I warstwy Ia, Ib, Ic i Id. Głębokość przemarzania gruntu wynosi 0,8 m. Zwierciadło wody gruntowej stwierdzono jedynie w otworze 13 jest ono napięte i stabilizuje się na głębokości 2,0m ppt ( zał. 19 ). W otworach 4; 6; 9 i 13 występują sączenia wody w obrębie glin. Pozostałe otwory do odwierconej głębokości są suche. Prowadząc prace ziemne w rejonie otworu 13, należy uwzględnić fakt stabilizowania się zwierciadła wody w obrębie glin pylastych przewarstwionych piaskami pylastymi, mogących mieć charakter kurzawki. Wykopów fundamentowych wykonanych w gruntach spoistych nie należy pozostawiać odkrytych na czas dłuższy, ponieważ przy kontakcie z wodą (np. opadową) łatwo ulegają uplastycznieniu, co powoduje pogorszenie ich parametrów geotechnicznych. Grunty z wykopów nadają się do ponownego użycia. Należy je zagęścić warstwami grubości 0,2 0,3 m (w zależności od zagęszczenia). Gdy są w stanie twardoplastycznym i półzwartym (I L = 0,00 0,10) należy je przed zagęszczeniem zwilżyć i doprowadzić do stanu plastycznego (I L = 0,25-0,30). Parametry geotechniczne gruntów pomocne w obliczeniach statycznych i projektowaniu podano w Legendzie do profili (zał. 6). 7

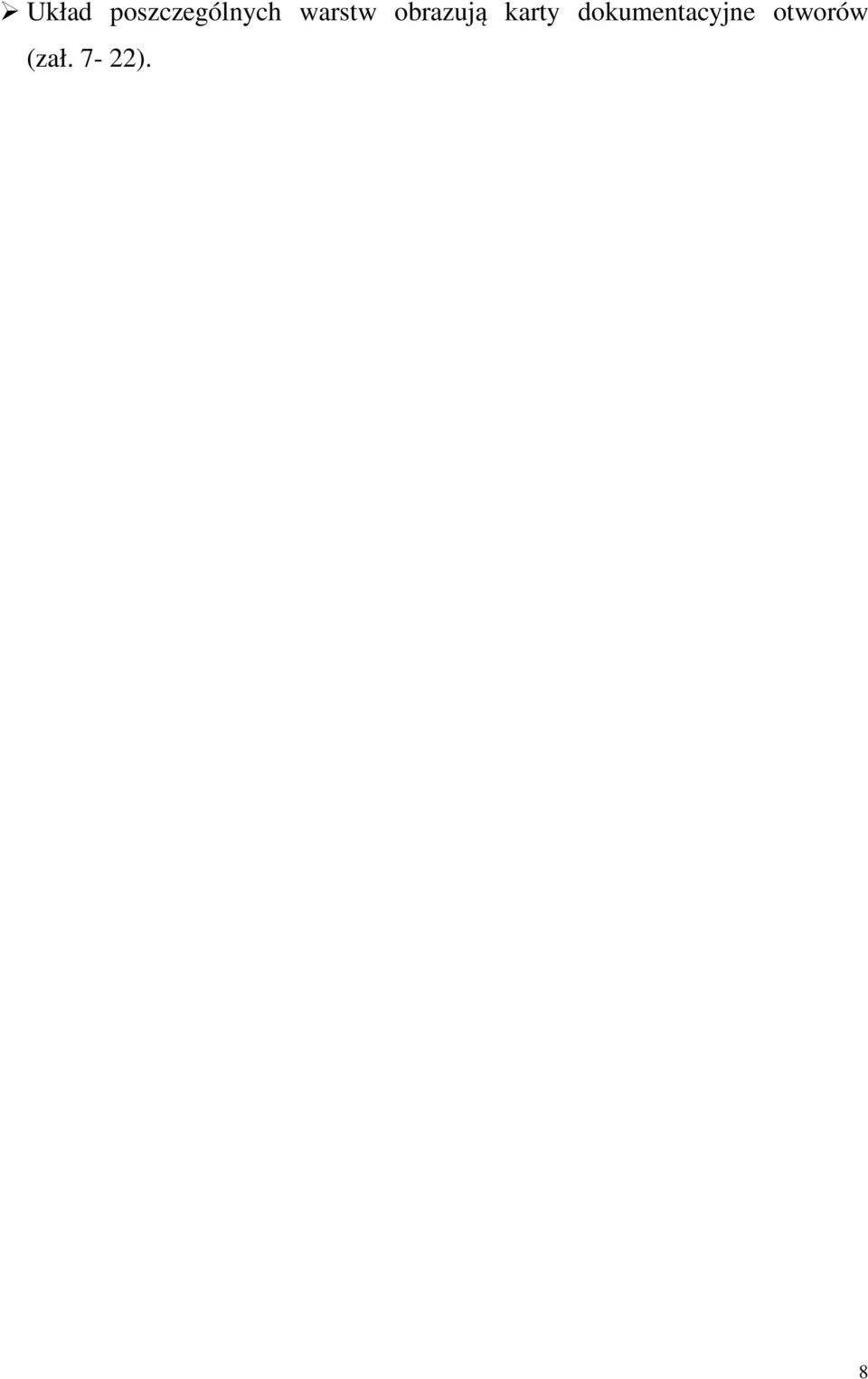

8 Układ poszczególnych warstw obrazują karty dokumentacyjne otworów (zał. 7-22). 8
