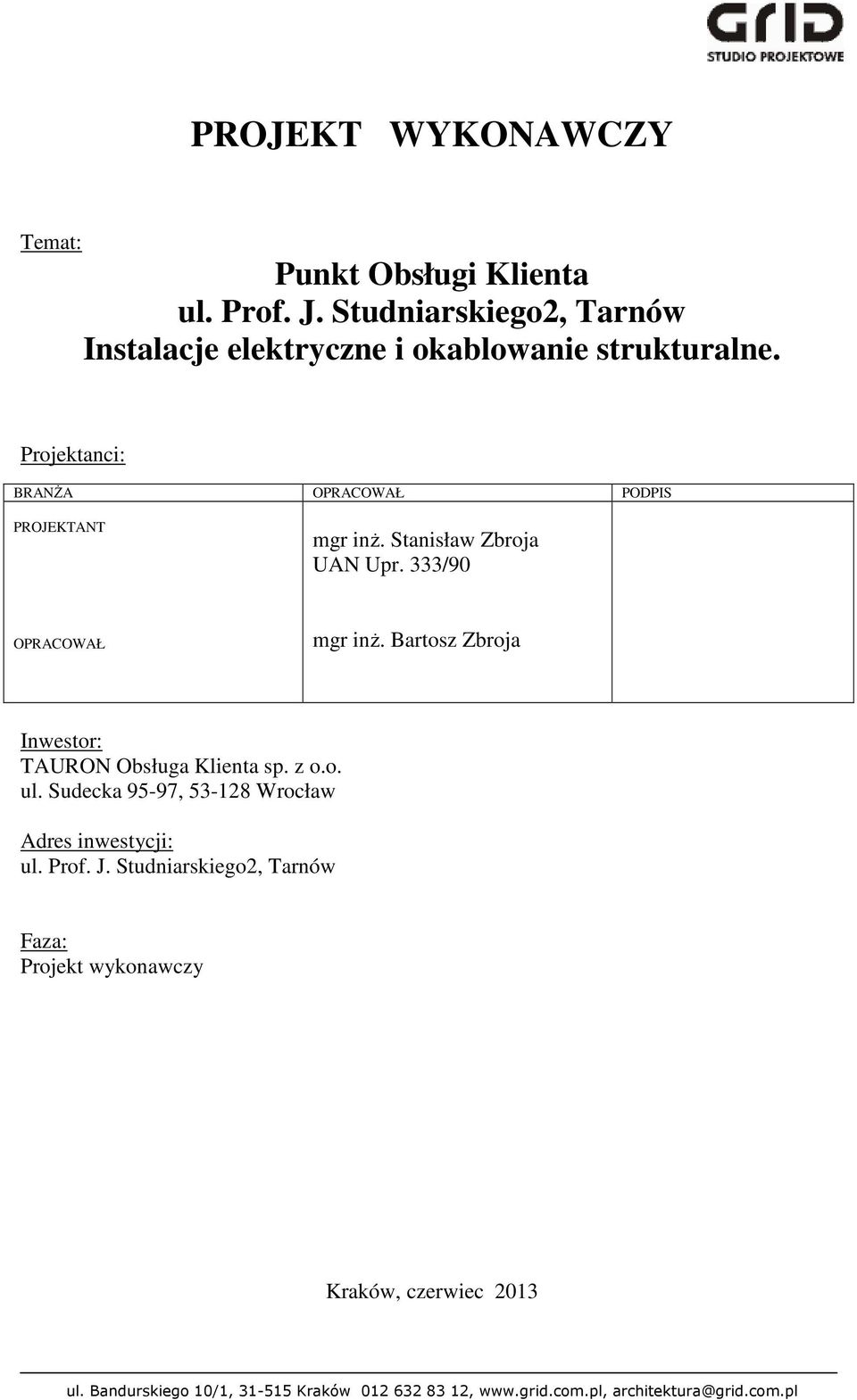

1 PROJEKT WYKONAWCZY Temat: Punkt Obsługi Klienta ul. Prof. J. Studniarskiego2, Tarnów Instalacje elektryczne i okablowanie strukturalne. Projektanci: BRANŻA OPRACOWAŁ PODPIS PROJEKTANT mgr inż. Stanisław Zbroja UAN Upr. 333/90 OPRACOWAŁ mgr inż. Bartosz Zbroja Inwestor: TAURON Obsługa Klienta sp. z o.o. ul. Sudecka 95-97, Wrocław Adres inwestycji: ul. Prof. J. Studniarskiego2, Tarnów Faza: Projekt wykonawczy Kraków, czerwiec 2013 ul. Bandurskiego 10/1, Kraków , architektura@grid.com.pl

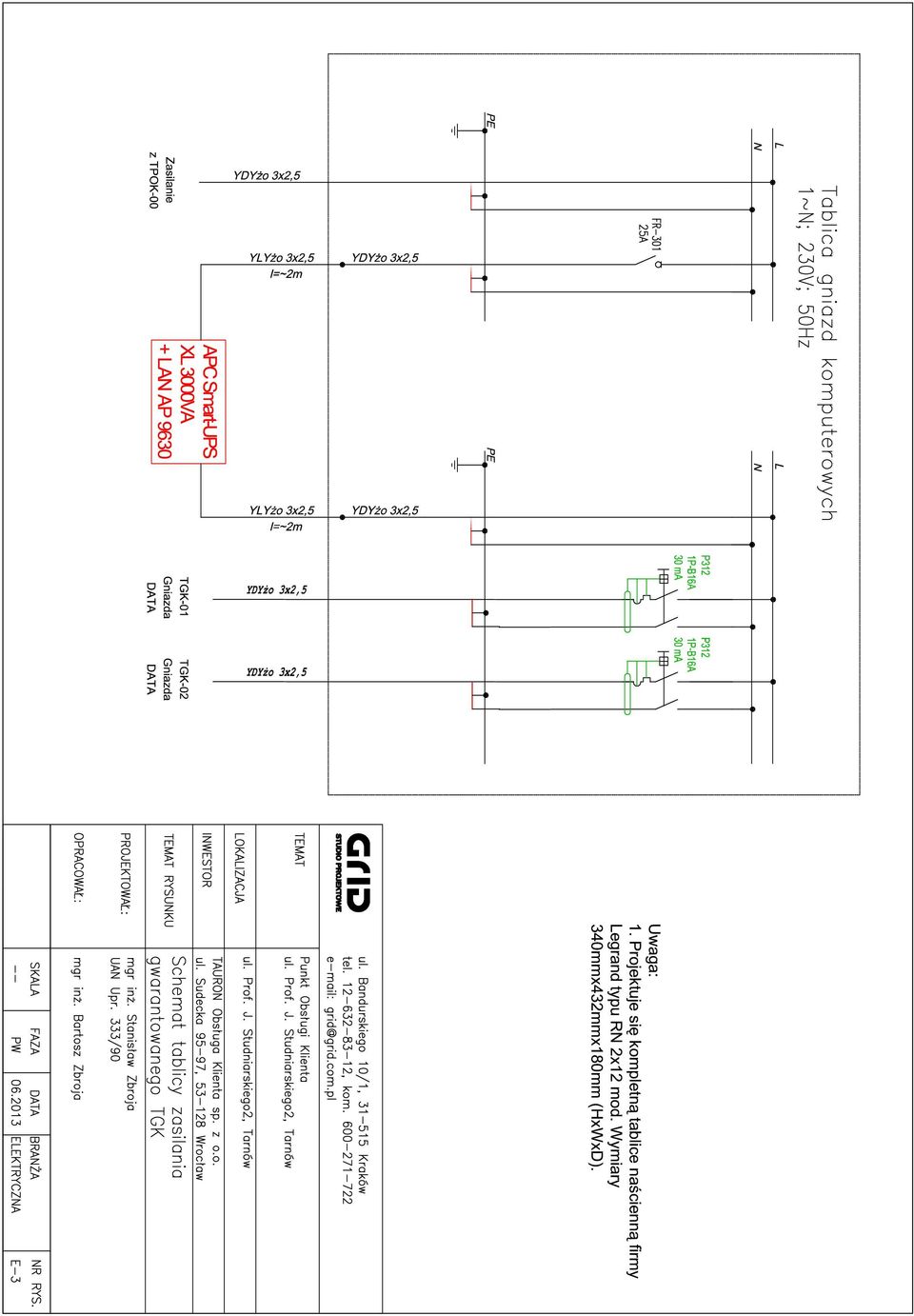

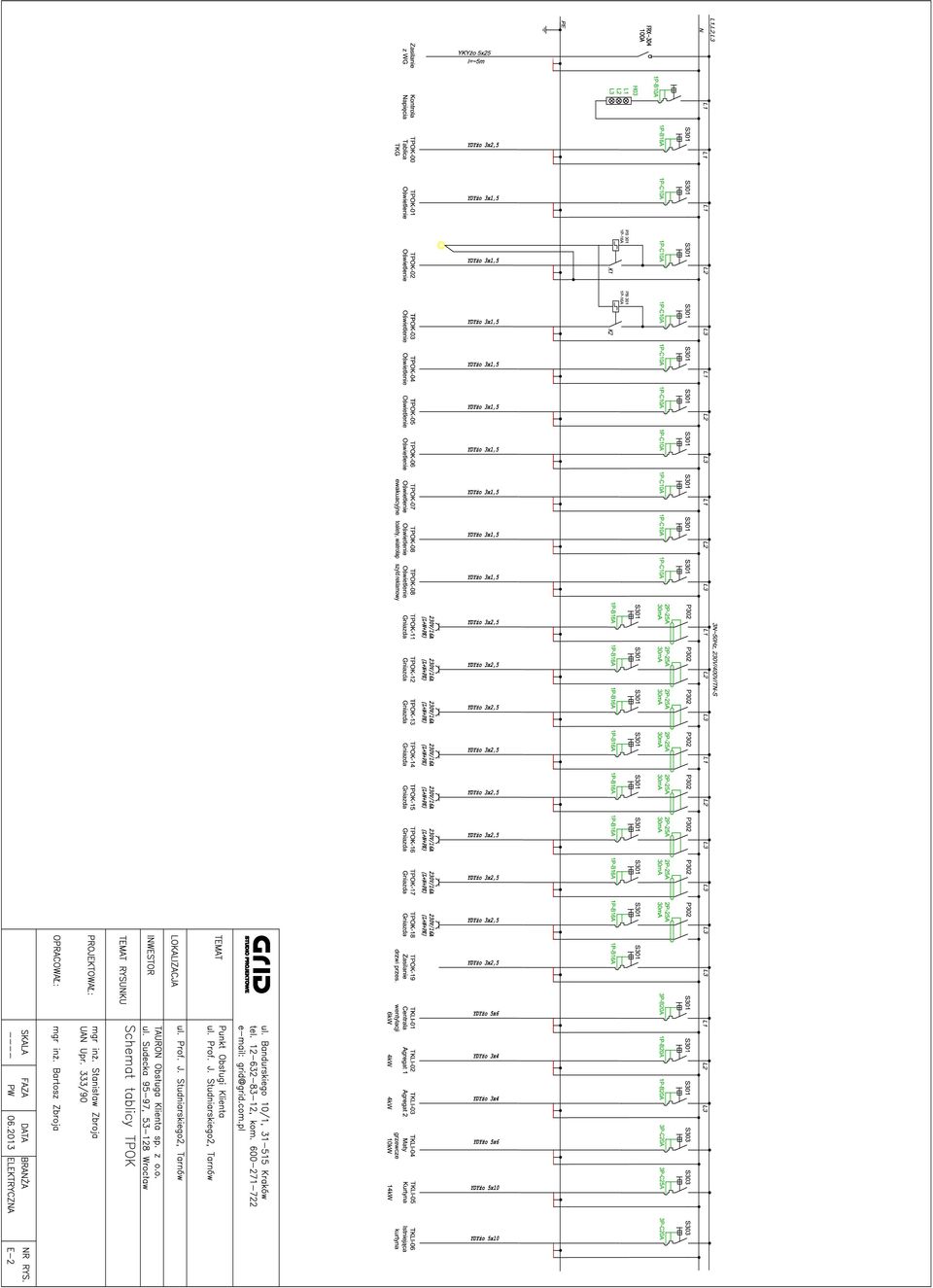

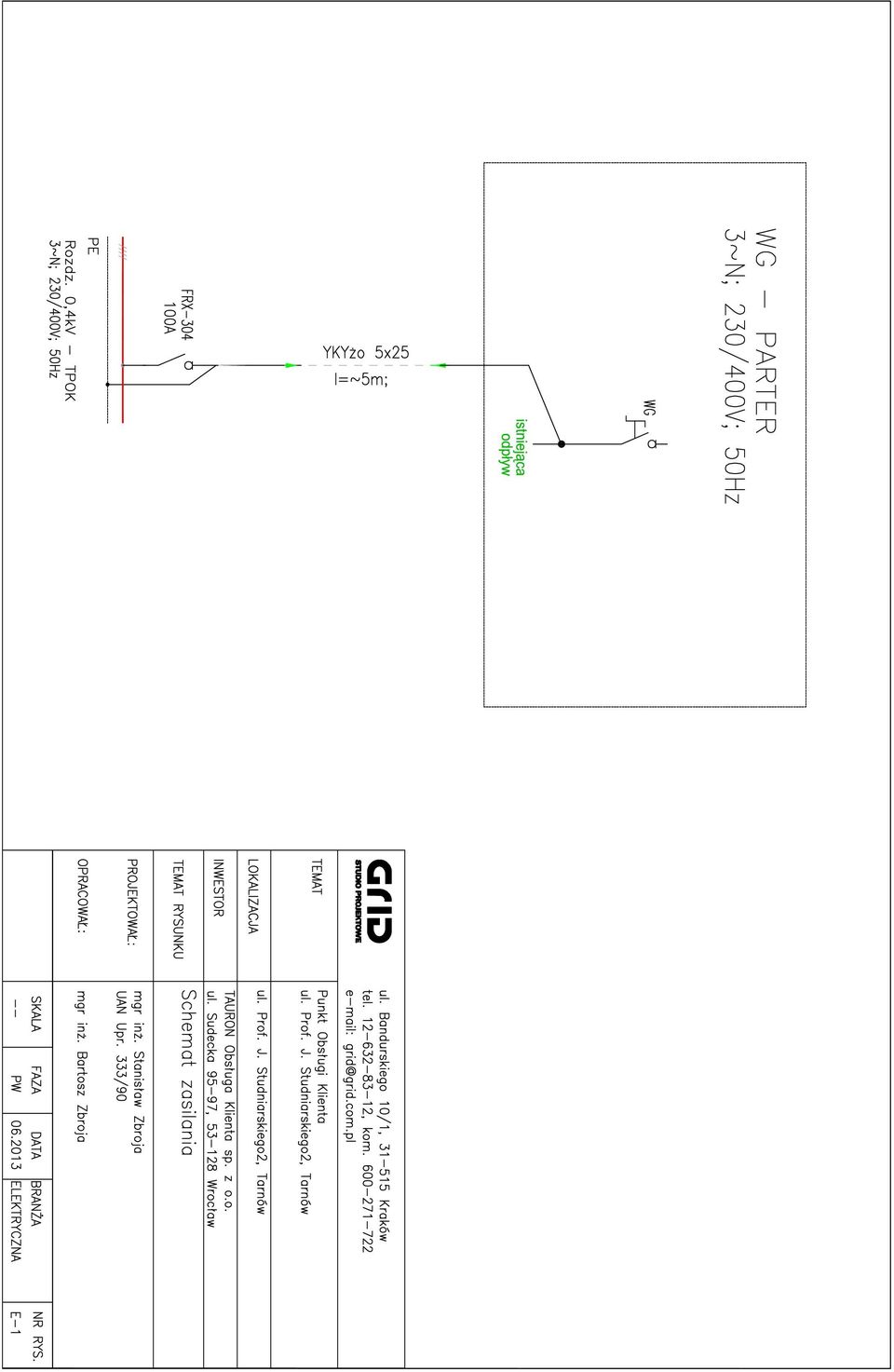

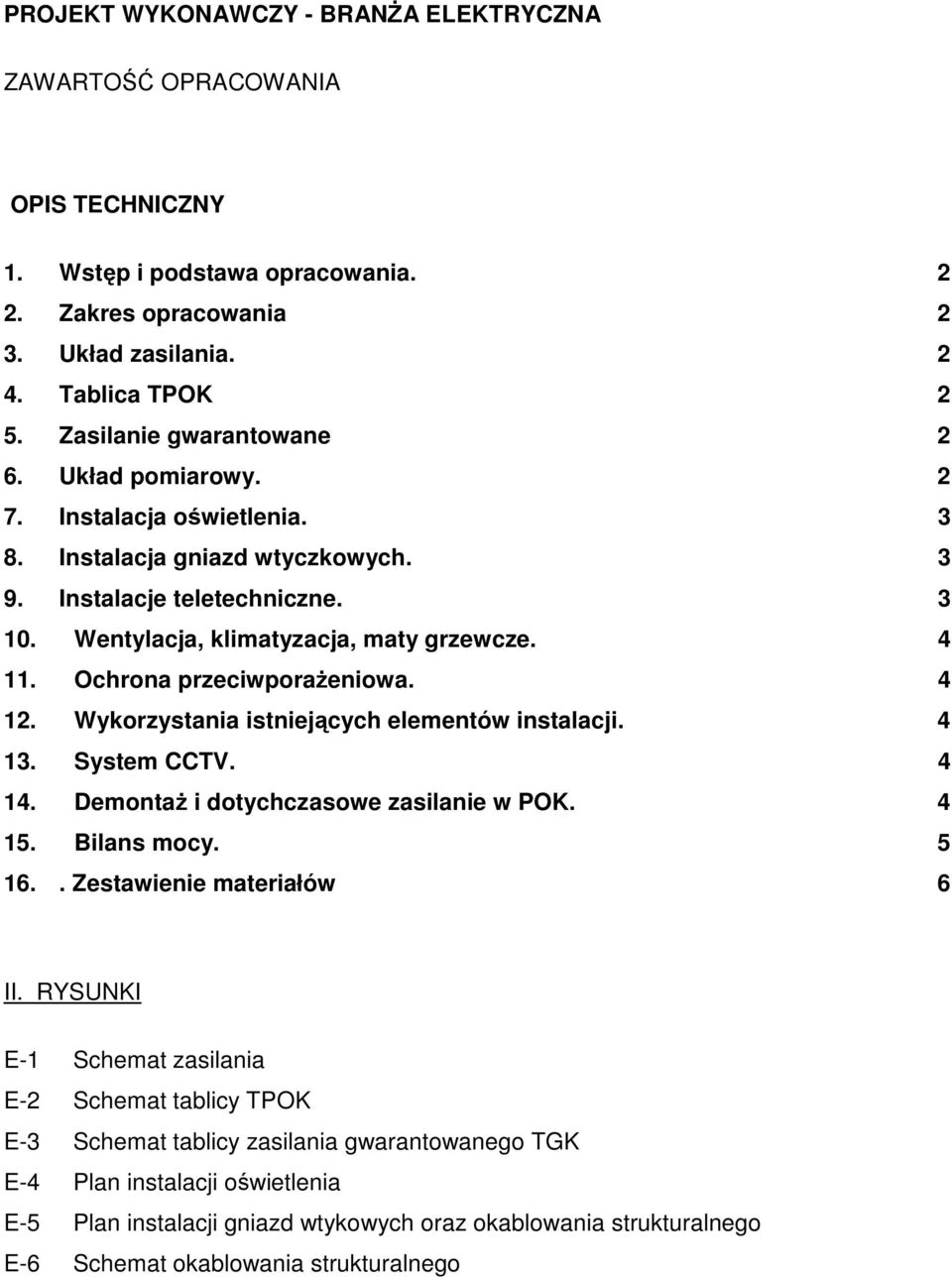

2 PROJEKT WYKONAWCZY - BRANŻA ELEKTRYCZNA ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY 1. Wstęp i podstawa opracowania Zakres opracowania 2 3. Układ zasilania Tablica TPOK 2 5. Zasilanie gwarantowane 2 6. Układ pomiarowy Instalacja oświetlenia Instalacja gniazd wtyczkowych Instalacje teletechniczne Wentylacja, klimatyzacja, maty grzewcze Ochrona przeciwporażeniowa Wykorzystania istniejących elementów instalacji System CCTV Demontaż i dotychczasowe zasilanie w POK Bilans mocy Zestawienie materiałów 6 II. RYSUNKI E-1 Schemat zasilania E-2 Schemat tablicy TPOK E-3 Schemat tablicy zasilania gwarantowanego TGK E-4 Plan instalacji oświetlenia E-5 Plan instalacji gniazd wtykowych oraz okablowania strukturalnego E-6 Schemat okablowania strukturalnego

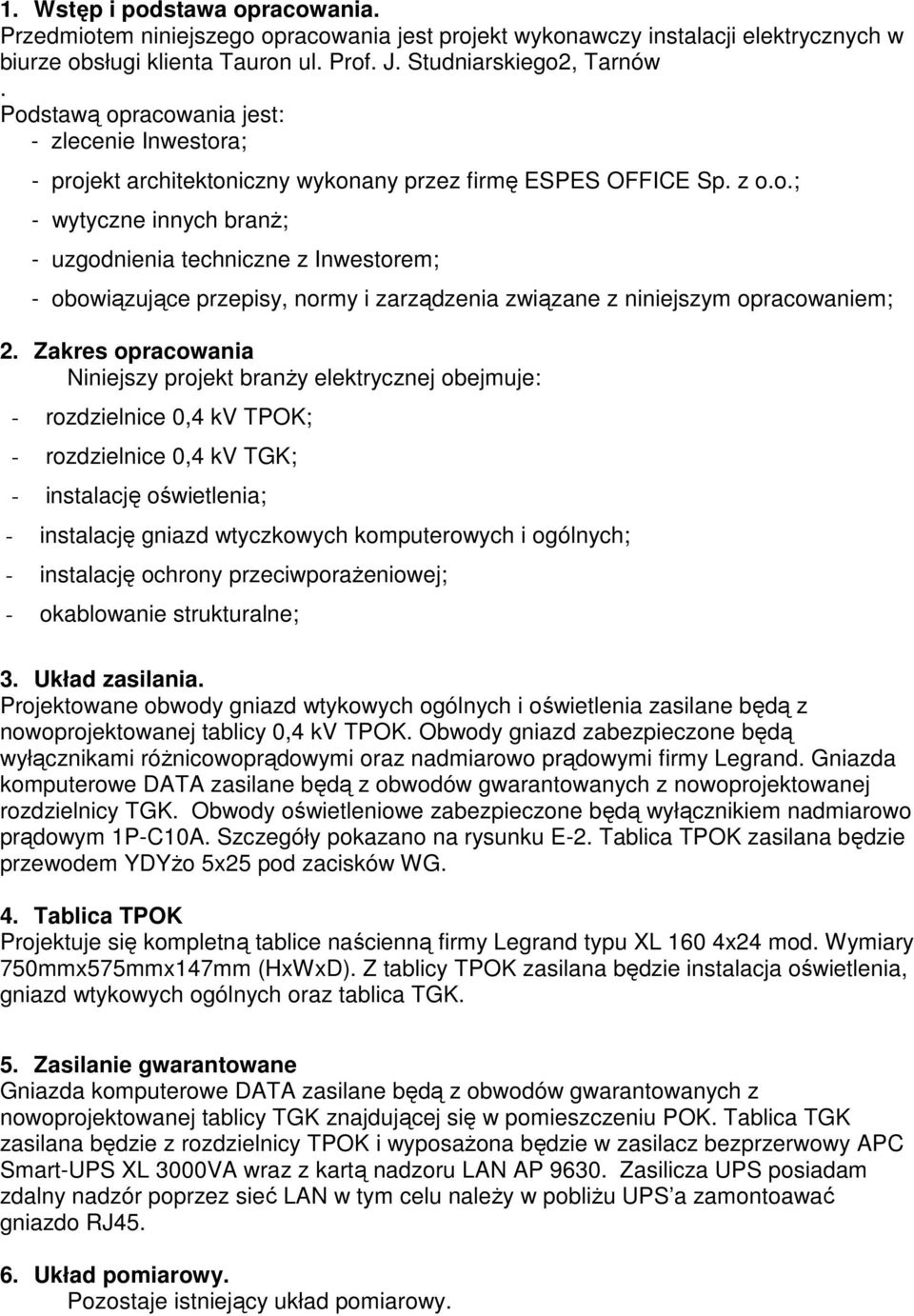

3 1. Wstęp i podstawa opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji elektrycznych w biurze obsługi klienta Tauron ul. Prof. J. Studniarskiego2, Tarnów. Podstawą opracowania jest: - zlecenie Inwestora; - projekt architektoniczny wykonany przez firmę ESPES OFFICE Sp. z o.o.; - wytyczne innych branż; - uzgodnienia techniczne z Inwestorem; - obowiązujące przepisy, normy i zarządzenia związane z niniejszym opracowaniem; 2. Zakres opracowania Niniejszy projekt branży elektrycznej obejmuje: - rozdzielnice 0,4 kv TPOK; - rozdzielnice 0,4 kv TGK; - instalację oświetlenia; - instalację gniazd wtyczkowych komputerowych i ogólnych; - instalację ochrony przeciwporażeniowej; - okablowanie strukturalne; 3. Układ zasilania. Projektowane obwody gniazd wtykowych ogólnych i oświetlenia zasilane będą z nowoprojektowanej tablicy 0,4 kv TPOK. Obwody gniazd zabezpieczone będą wyłącznikami różnicowoprądowymi oraz nadmiarowo prądowymi firmy Legrand. Gniazda komputerowe DATA zasilane będą z obwodów gwarantowanych z nowoprojektowanej rozdzielnicy TGK. Obwody oświetleniowe zabezpieczone będą wyłącznikiem nadmiarowo prądowym 1P-C10A. Szczegóły pokazano na rysunku E-2. Tablica TPOK zasilana będzie przewodem YDYżo 5x25 pod zacisków WG. 4. Tablica TPOK Projektuje się kompletną tablice naścienną firmy Legrand typu XL 160 4x24 mod. Wymiary 750mmx575mmx147mm (HxWxD). Z tablicy TPOK zasilana będzie instalacja oświetlenia, gniazd wtykowych ogólnych oraz tablica TGK. 5. Zasilanie gwarantowane Gniazda komputerowe DATA zasilane będą z obwodów gwarantowanych z nowoprojektowanej tablicy TGK znajdującej się w pomieszczeniu POK. Tablica TGK zasilana będzie z rozdzielnicy TPOK i wyposażona będzie w zasilacz bezprzerwowy APC Smart-UPS XL 3000VA wraz z kartą nadzoru LAN AP Zasilicza UPS posiadam zdalny nadzór poprzez sieć LAN w tym celu należy w pobliżu UPS a zamontoawać gniazdo RJ Układ pomiarowy. Pozostaje istniejący układ pomiarowy.

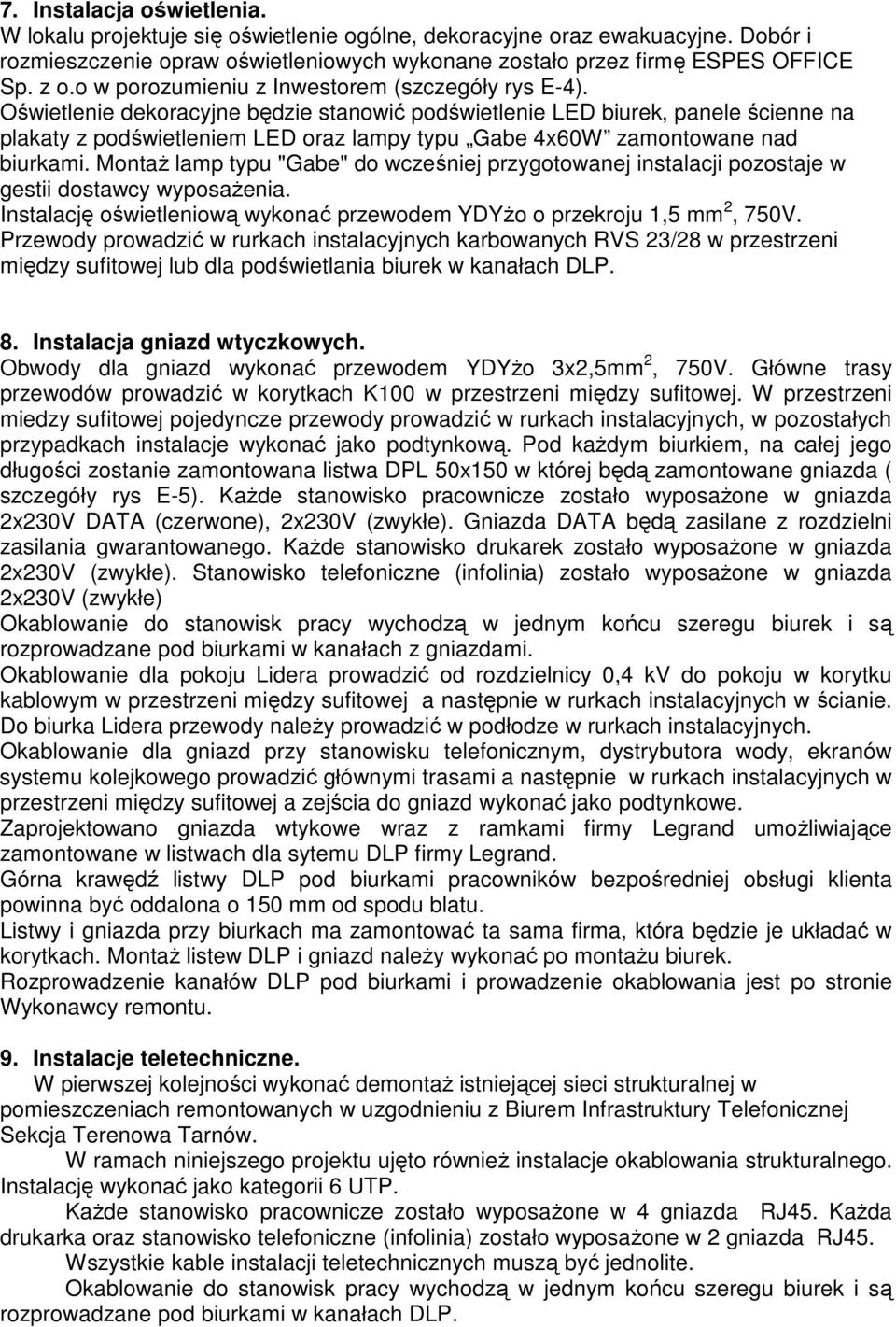

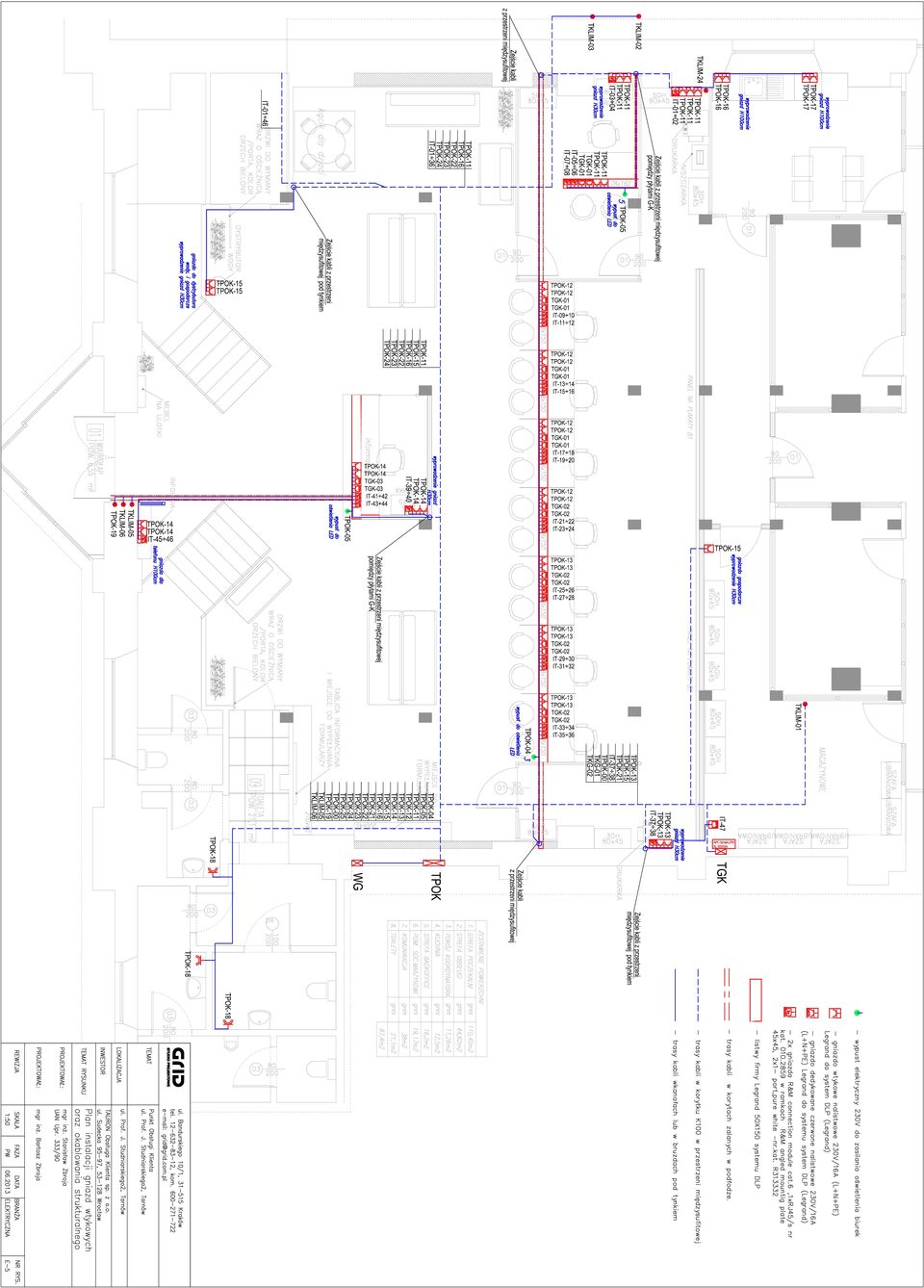

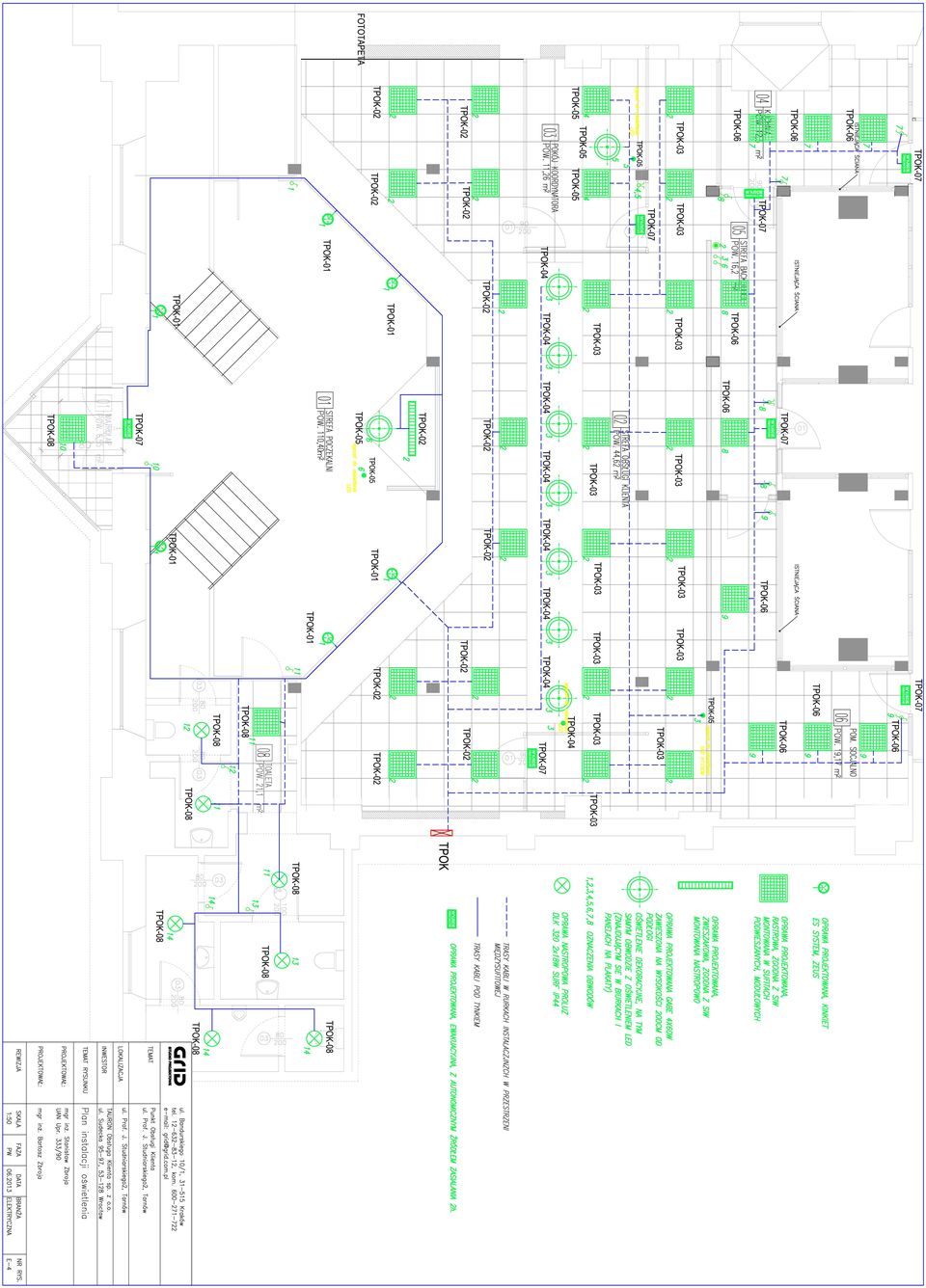

4 7. Instalacja oświetlenia. W lokalu projektuje się oświetlenie ogólne, dekoracyjne oraz ewakuacyjne. Dobór i rozmieszczenie opraw oświetleniowych wykonane zostało przez firmę ESPES OFFICE Sp. z o.o w porozumieniu z Inwestorem (szczegóły rys E-4). Oświetlenie dekoracyjne będzie stanowić podświetlenie LED biurek, panele ścienne na plakaty z podświetleniem LED oraz lampy typu Gabe 4x60W zamontowane nad biurkami. Montaż lamp typu "Gabe" do wcześniej przygotowanej instalacji pozostaje w gestii dostawcy wyposażenia. Instalację oświetleniową wykonać przewodem YDYżo o przekroju 1,5 mm 2, 750V. Przewody prowadzić w rurkach instalacyjnych karbowanych RVS 23/28 w przestrzeni między sufitowej lub dla podświetlania biurek w kanałach DLP. 8. Instalacja gniazd wtyczkowych. Obwody dla gniazd wykonać przewodem YDYżo 3x2,5mm 2, 750V. Główne trasy przewodów prowadzić w korytkach K100 w przestrzeni między sufitowej. W przestrzeni miedzy sufitowej pojedyncze przewody prowadzić w rurkach instalacyjnych, w pozostałych przypadkach instalacje wykonać jako podtynkową. Pod każdym biurkiem, na całej jego długości zostanie zamontowana listwa DPL 50x150 w której będą zamontowane gniazda ( szczegóły rys E-5). Każde stanowisko pracownicze zostało wyposażone w gniazda 2x230V DATA (czerwone), 2x230V (zwykłe). Gniazda DATA będą zasilane z rozdzielni zasilania gwarantowanego. Każde stanowisko drukarek zostało wyposażone w gniazda 2x230V (zwykłe). Stanowisko telefoniczne (infolinia) zostało wyposażone w gniazda 2x230V (zwykłe) Okablowanie do stanowisk pracy wychodzą w jednym końcu szeregu biurek i są rozprowadzane pod biurkami w kanałach z gniazdami. Okablowanie dla pokoju Lidera prowadzić od rozdzielnicy 0,4 kv do pokoju w korytku kablowym w przestrzeni między sufitowej a następnie w rurkach instalacyjnych w ścianie. Do biurka Lidera przewody należy prowadzić w podłodze w rurkach instalacyjnych. Okablowanie dla gniazd przy stanowisku telefonicznym, dystrybutora wody, ekranów systemu kolejkowego prowadzić głównymi trasami a następnie w rurkach instalacyjnych w przestrzeni między sufitowej a zejścia do gniazd wykonać jako podtynkowe. Zaprojektowano gniazda wtykowe wraz z ramkami firmy Legrand umożliwiające zamontowane w listwach dla sytemu DLP firmy Legrand. Górna krawędź listwy DLP pod biurkami pracowników bezpośredniej obsługi klienta powinna być oddalona o 150 mm od spodu blatu. Listwy i gniazda przy biurkach ma zamontować ta sama firma, która będzie je układać w korytkach. Montaż listew DLP i gniazd należy wykonać po montażu biurek. Rozprowadzenie kanałów DLP pod biurkami i prowadzenie okablowania jest po stronie Wykonawcy remontu. 9. Instalacje teletechniczne. W pierwszej kolejności wykonać demontaż istniejącej sieci strukturalnej w pomieszczeniach remontowanych w uzgodnieniu z Biurem Infrastruktury Telefonicznej Sekcja Terenowa Tarnów. W ramach niniejszego projektu ujęto również instalacje okablowania strukturalnego. Instalację wykonać jako kategorii 6 UTP. Każde stanowisko pracownicze zostało wyposażone w 4 gniazda RJ45. Każda drukarka oraz stanowisko telefoniczne (infolinia) zostało wyposażone w 2 gniazda RJ45. Wszystkie kable instalacji teletechnicznych muszą być jednolite. Okablowanie do stanowisk pracy wychodzą w jednym końcu szeregu biurek i są rozprowadzane pod biurkami w kanałach DLP.

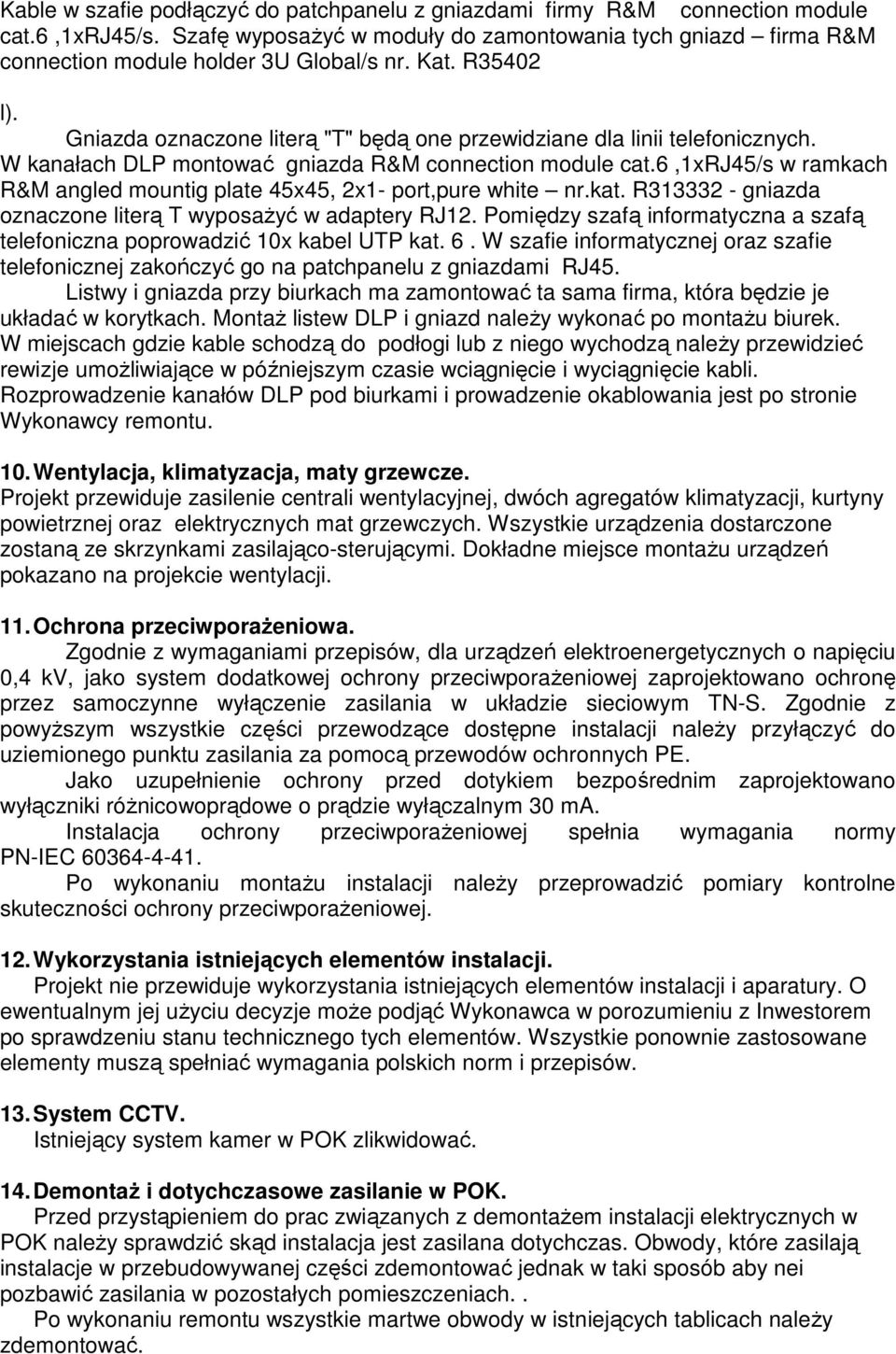

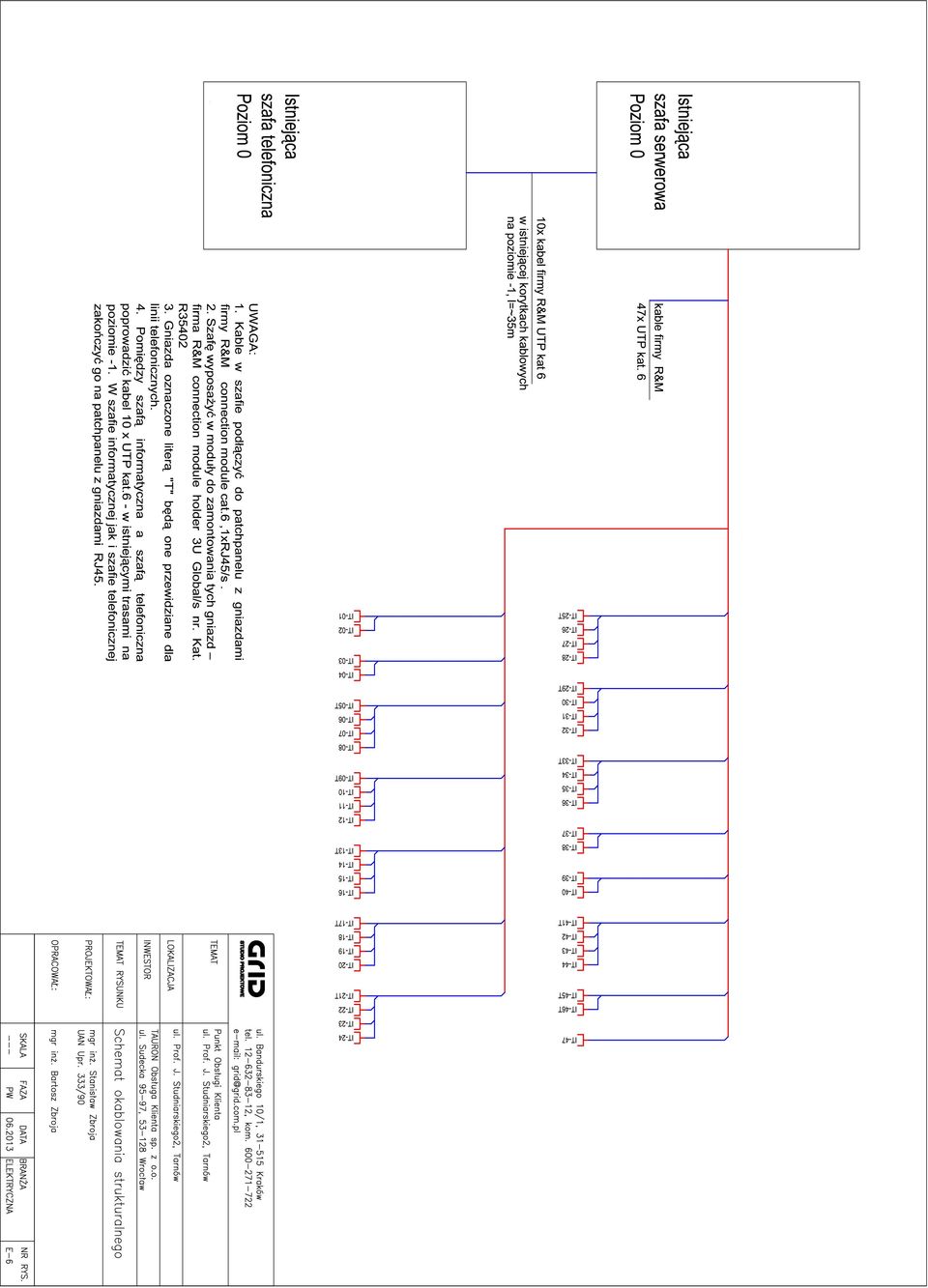

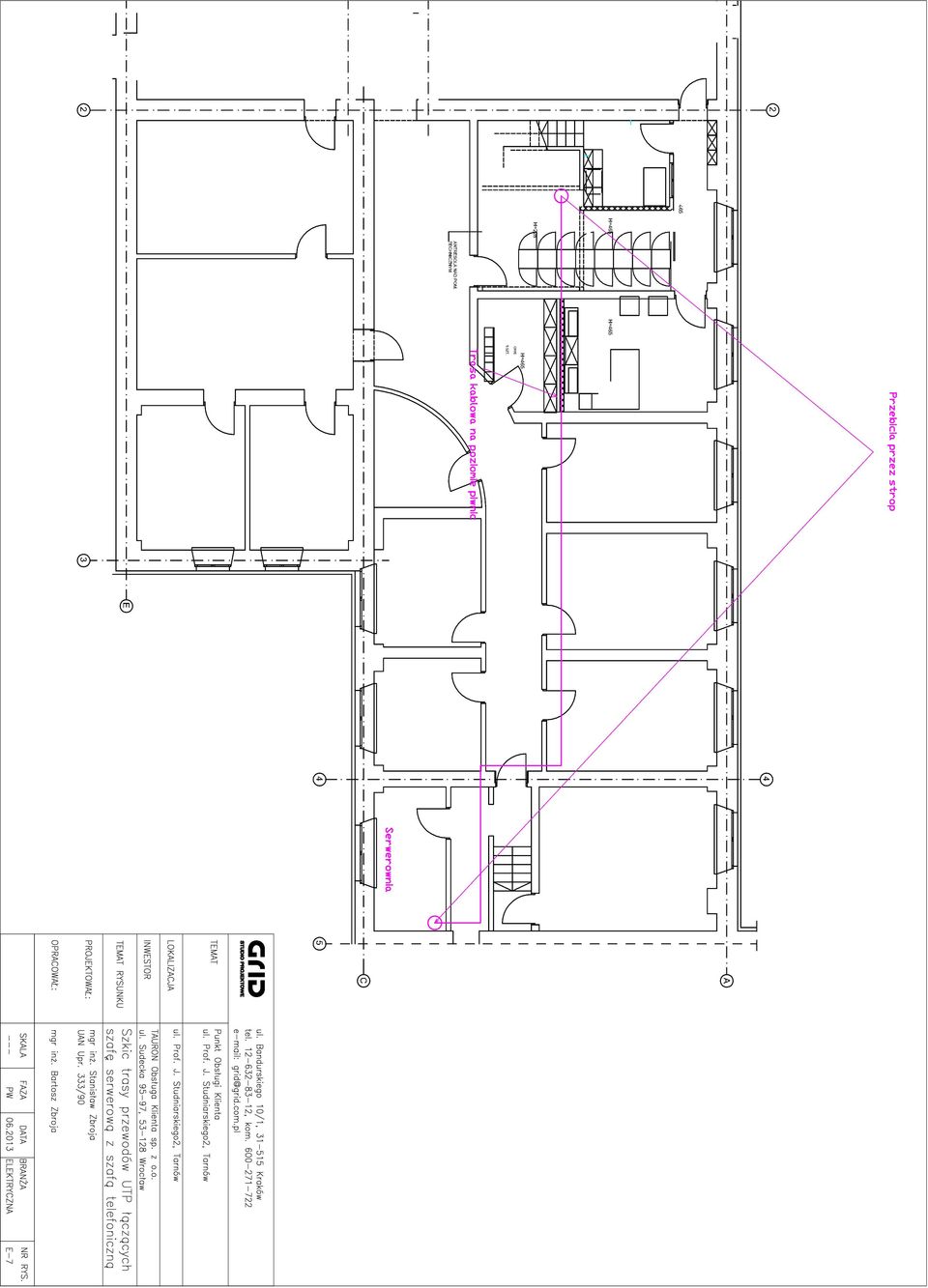

5 Kable w szafie podłączyć do patchpanelu z gniazdami firmy R&M connection module cat.6,1xrj45/s. Szafę wyposażyć w moduły do zamontowania tych gniazd firma R&M connection module holder 3U Global/s nr. Kat. R35402 l). Gniazda oznaczone literą "T" będą one przewidziane dla linii telefonicznych. W kanałach DLP montować gniazda R&M connection module cat.6,1xrj45/s w ramkach R&M angled mountig plate 45x45, 2x1- port,pure white nr.kat. R gniazda oznaczone literą T wyposażyć w adaptery RJ12. Pomiędzy szafą informatyczna a szafą telefoniczna poprowadzić 10x kabel UTP kat. 6. W szafie informatycznej oraz szafie telefonicznej zakończyć go na patchpanelu z gniazdami RJ45. Listwy i gniazda przy biurkach ma zamontować ta sama firma, która będzie je układać w korytkach. Montaż listew DLP i gniazd należy wykonać po montażu biurek. W miejscach gdzie kable schodzą do podłogi lub z niego wychodzą należy przewidzieć rewizje umożliwiające w późniejszym czasie wciągnięcie i wyciągnięcie kabli. Rozprowadzenie kanałów DLP pod biurkami i prowadzenie okablowania jest po stronie Wykonawcy remontu. 10. Wentylacja, klimatyzacja, maty grzewcze. Projekt przewiduje zasilenie centrali wentylacyjnej, dwóch agregatów klimatyzacji, kurtyny powietrznej oraz elektrycznych mat grzewczych. Wszystkie urządzenia dostarczone zostaną ze skrzynkami zasilająco-sterującymi. Dokładne miejsce montażu urządzeń pokazano na projekcie wentylacji. 11. Ochrona przeciwporażeniowa. Zgodnie z wymaganiami przepisów, dla urządzeń elektroenergetycznych o napięciu 0,4 kv, jako system dodatkowej ochrony przeciwporażeniowej zaprojektowano ochronę przez samoczynne wyłączenie zasilania w układzie sieciowym TN-S. Zgodnie z powyższym wszystkie części przewodzące dostępne instalacji należy przyłączyć do uziemionego punktu zasilania za pomocą przewodów ochronnych PE. Jako uzupełnienie ochrony przed dotykiem bezpośrednim zaprojektowano wyłączniki różnicowoprądowe o prądzie wyłączalnym 30 ma. Instalacja ochrony przeciwporażeniowej spełnia wymagania normy PN-IEC Po wykonaniu montażu instalacji należy przeprowadzić pomiary kontrolne skuteczności ochrony przeciwporażeniowej. 12. Wykorzystania istniejących elementów instalacji. Projekt nie przewiduje wykorzystania istniejących elementów instalacji i aparatury. O ewentualnym jej użyciu decyzje może podjąć Wykonawca w porozumieniu z Inwestorem po sprawdzeniu stanu technicznego tych elementów. Wszystkie ponownie zastosowane elementy muszą spełniać wymagania polskich norm i przepisów. 13. System CCTV. Istniejący system kamer w POK zlikwidować. 14. Demontaż i dotychczasowe zasilanie w POK. Przed przystąpieniem do prac związanych z demontażem instalacji elektrycznych w POK należy sprawdzić skąd instalacja jest zasilana dotychczas. Obwody, które zasilają instalacje w przebudowywanej części zdemontować jednak w taki sposób aby nei pozbawić zasilania w pozostałych pomieszczeniach.. Po wykonaniu remontu wszystkie martwe obwody w istniejących tablicach należy zdemontować.

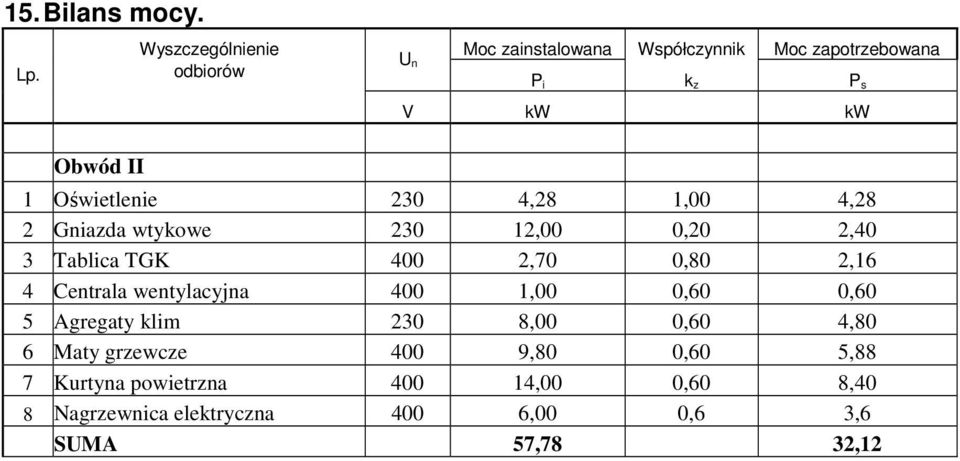

6 15. Bilans mocy. Lp. Obwód II Wyszczególnienie Moc zainstalowana Współczynnik Moc zapotrzebowana U n odbiorów P i k z P s V kw kw 1 Oświetlenie 230 4,28 1,00 4,28 2 Gniazda wtykowe ,00 0,20 2,40 3 Tablica TGK 400 2,70 0,80 2,16 4 Centrala wentylacyjna 400 1,00 0,60 0,60 5 Agregaty klim 230 8,00 0,60 4,80 6 Maty grzewcze 400 9,80 0,60 5,88 7 Kurtyna powietrzna ,00 0,60 8,40 8 Nagrzewnica elektryczna 400 6,00 0,6 3,6 SUMA 57,78 32,12

7 16.. Zestawienie materiałów Lp. Nazwa Jednostki Ilość Producent 1 R&M connection module holder 3U kpl 17 2 Oprawy typu kinkiet ZEUS, ES SYSTEM kpl 6 3 Oprawa świetlówkowa 4x18W, rastrowa, montowana w kpl 36 sufitach podwieszanych, modułowych 4 Oprawa nastropowa Proluz DLK 320 2x18W SURF IP44 szt 7 5 Oprawa, świetlówkowa 1x35W zwieszakowa, kpl 1 6 Oprawa ewakuacyjna typu EXIT, z autonomicznym źródłem kpl 6 zasilania 2h. 7 Kable R&M UTP kat 6 m Patch-cord FTP RJ45-RJ45 długosc 50cm szt 47 9 Przewód YDYżo 5x10 m Przewód YDYżo 3x1,5 m Przewód YDYżo 3x2,5 m Przewód YDYżo 3x4 m Przewód YDYżo 5x6 m Przewód YDYżo 5x25 m Plug Reduction Frame RJ45 onto RJ11/RJ12 - R szt Gniazda 230V/16A (L+N+PE) Legrand systemu Mosaica kpl 18 Legrand czerwone wraz z ramką do listwy DPL 17 Gniazda 230V/16A (L+N+PE) Legrand systemu Mosaica wraz kpl 36 Legrand z ramką do listwy DLP 18 Gniazdo R&M UTP kat 6 1xRJ45 1x2 montowane w ramce w szt 47 listwie DLP 19 Gniazdo R&M UTP kat 6 1xRJ45 1x2 montowane na pach 69 panelu 20 Przyciski instalacyjny podtynkowy kpl 1 Legrand 21 Łącznik instalacyjny jednobiegunowy podtynkowy kpl 4 Legrand 21 Łącznik instalacyjny jednobiegunowy podtynkowy IP44 kpl 3 Legrand 22 Łącznik instalacyjny dwubiegunowy podtynkowy kpl 1 Legrand 23 Łącznik instalacyjny schodowy podtynkowy kpl 6 Legrand 24 Łącznik instalacyjny krzyżowy podtynkowy kpl 1 Legrand 25 Korytka K100 m Kanał DLP 50x150 wraz z pokrywą m 18 Legrand 27 Kanał 100x50 montowane w podłodze m Rurka instalacyjna RL47 m 7,5 TABLICA TGK 29 Tablica Legrand typu RN 2x12 mod. Wymiary 340mmx432mmx180mm (HxWxD).. kpl 1 Legrand 30 Rozłącznik FRX 303, 100A szt 1 Legrand 31 Wyłącznik nadmiarowo różncowo pądow P312, 2P-B16A, szt 2 Legrand 30mA 32 APC Smart-UPS XL 3000VA wraz z kartą nadzoru LAN AP kpl 1 APC 9630 TABLICA TPOK 33 Tablica naścienna typu XL 160 4x24 mod. kpl 1 Legrand 34 Rozłącznik FRX 303, 100A szt 1 Legrand 35 Wskaźnik obecności napięcia 3-faz. H03 szt 1 Legrand 36 Wyłącznik nadmiarowoprądowy 3P-C20 szt 1 Legrand 37 Wyłącznik nadmiarowoprądowy 3P-C25 szt 1 Legrand 38 Wyłącznik nadmiarowoprądowy 1P-B10 szt 1 Legrand 39 Wyłącznik nadmiarowoprądowy 1P-B16 szt 7 Legrand 40 Wyłącznik nadmiarowoprądowy 1P-B20 szt 2 Legrand 41 Wyłącznik nadmiarowoprądowy 1P-C10 szt 8 Legrand 42 Przekaźnik bistabilny PB301 szt 2 Legrand 43 Wyłącznik różncowo prądowe P302, 2P-25A, 30mA szt 6 Legrand
