BUDOWA ZINTEGROWANEGO OGRODU JORDANOWSKIEGO W SOSNOWCU

Transkrypt

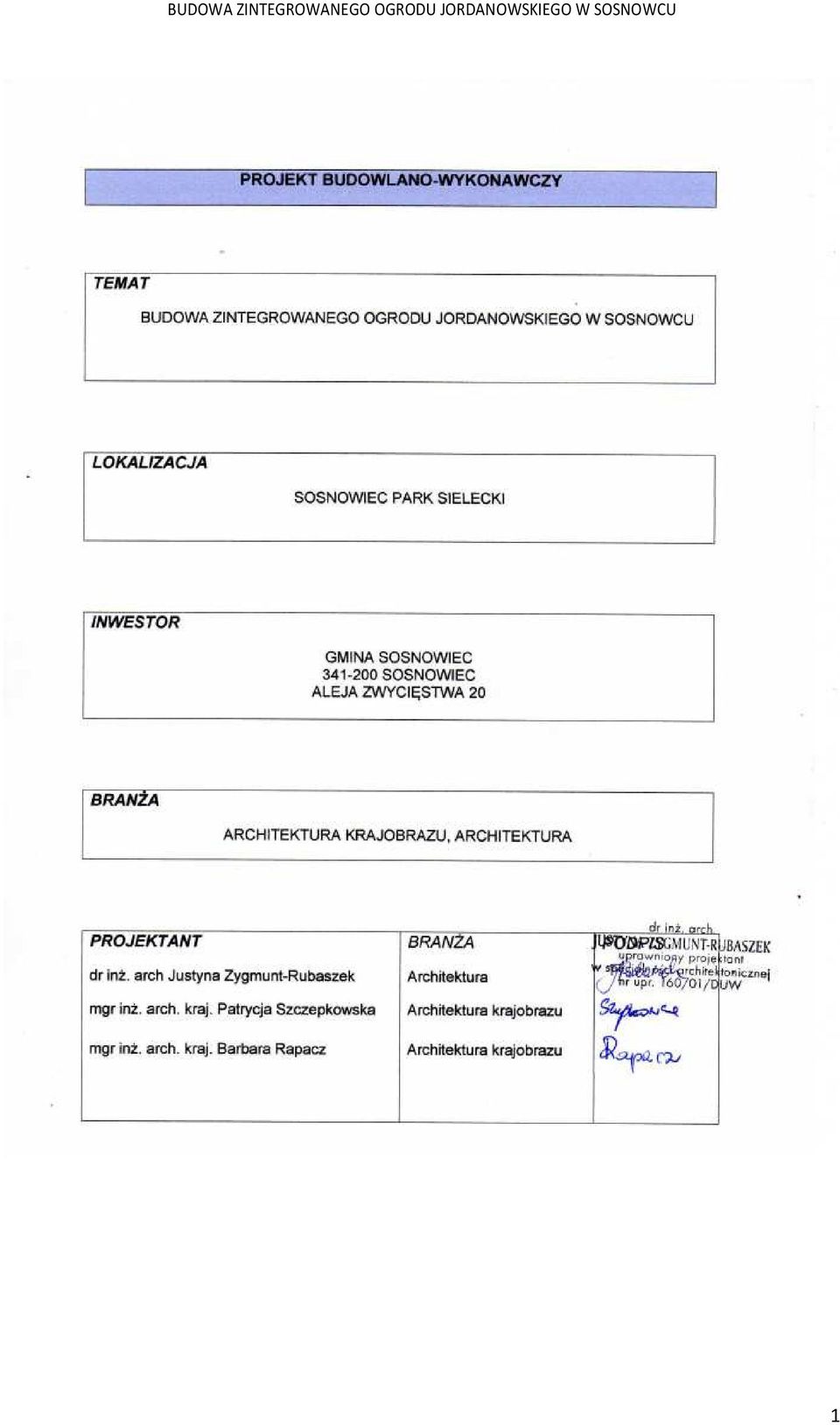

1 1

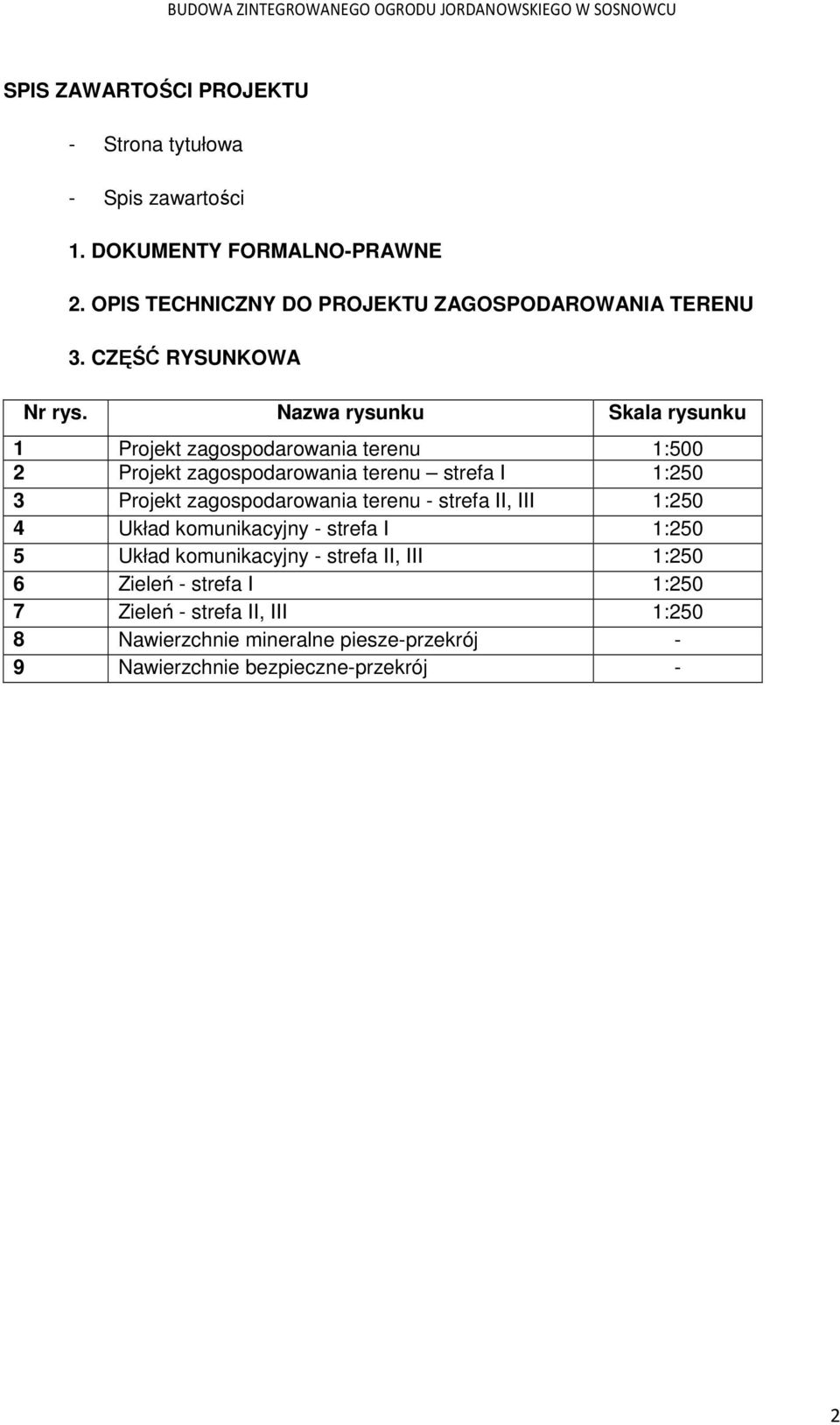

2 SPIS ZAWARTOŚCI PROJEKTU - Strona tytułowa - Spis zawartości 1. DOKUMENTY FORMALNO-PRAWNE 2. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 3. CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku Skala rysunku 1 Projekt zagospodarowania terenu 1:500 2 Projekt zagospodarowania terenu strefa I 1:250 3 Projekt zagospodarowania terenu - strefa II, III 1:250 4 Układ komunikacyjny - strefa I 1:250 5 Układ komunikacyjny - strefa II, III 1:250 6 Zieleń - strefa I 1:250 7 Zieleń - strefa II, III 1:250 8 Nawierzchnie mineralne piesze-przekrój - 9 Nawierzchnie bezpieczne-przekrój - 2

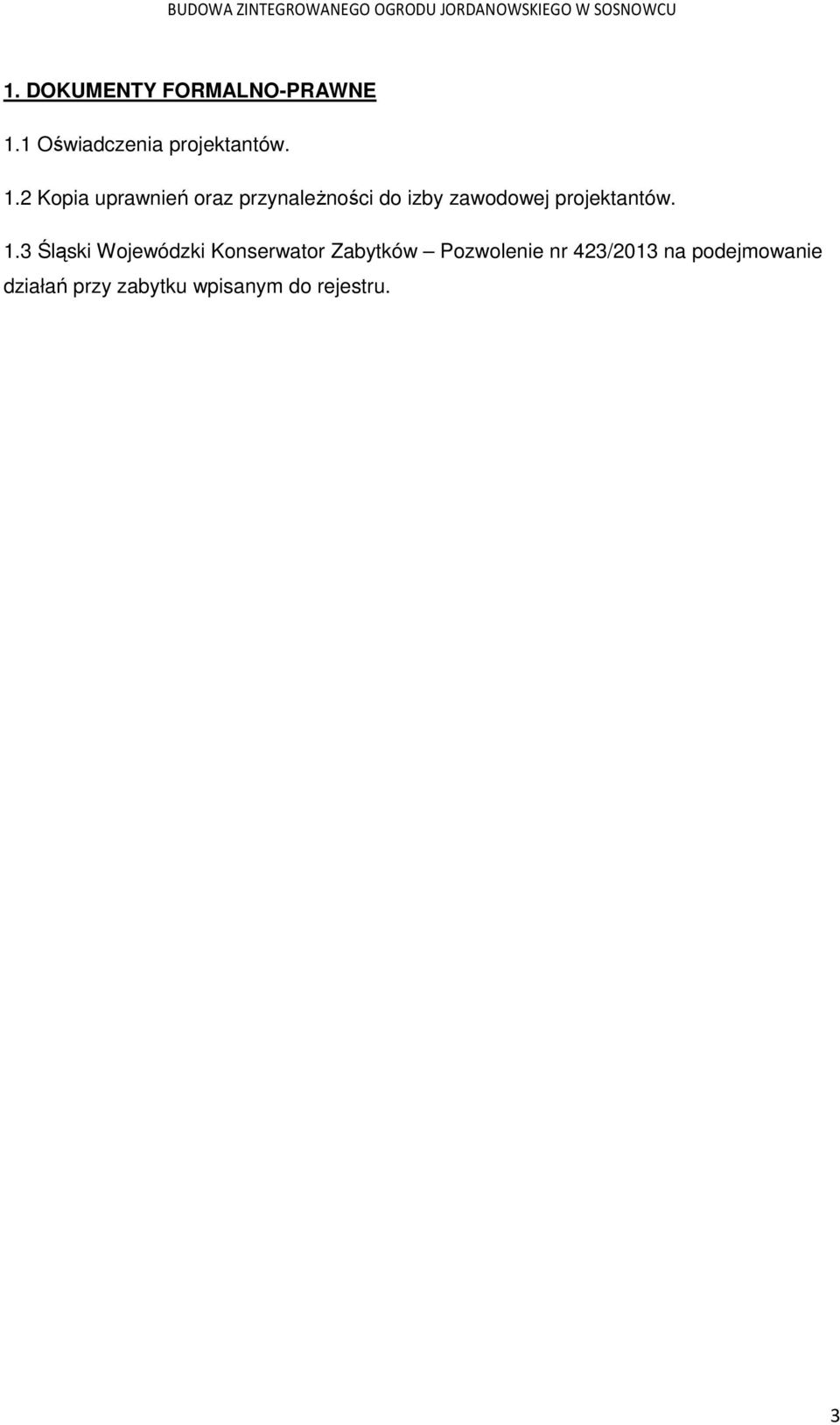

3 1. DOKUMENTY FORMALNO-PRAWNE 1.1 Oświadczenia projektantów. 1.2 Kopia uprawnień oraz przynależności do izby zawodowej projektantów. 1.3 Śląski Wojewódzki Konserwator Zabytków Pozwolenie nr 423/2013 na podejmowanie działań przy zabytku wpisanym do rejestru. 3

4 2. OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 2.1. DANE OGÓLNE Temat opracowania: Tematem opracowania jest wykonanie projektu dla Zintegrowanego Ogrodu Jordanowskiego w Sosnowcu. zadania o nazwie: Budowa Lokalizacja: Park Sielecki w Sosnowcu, działka nr 377/2. Inwestor: GMINA SOSNOWIEC Sosnowiec Aleja Zwycięstwa PODSTAWA OPRACOWANIA Umowa z Zamawiającym Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. (Dz. U. Nr 202. poz. 2072, z późniejszymi zmianami) Program Funkcjonalno-Użytkowy Wizja lokalna i ustalenia z Zamawiającym Mapa do celów projektowych Zatwierdzona koncepcja zagospodarowania terenu wykonania infrastruktury towarzyszącej dla zadania Obowiązujące przepisy, normy oraz literatura fachowa. 2.3 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie projektu dla zadania o nazwie: Budowa Zintegrowanego Ogrodu Jordanowskiego w Sosnowcu CEL OPRACOWANIA Celem planowanej inwestycji jest zaspokojenie potrzeb mieszkańców pobliskich osiedli a także innych okolic Sosnowca w zakresie aktywnego wypoczynku oraz stworzenie bezpiecznej przestrzeni publicznej dla wszystkich grup wiekowych. Realizacja zadania wpłynie na poprawę estetyki obszaru oraz poprawi bezpieczeństwo. 4

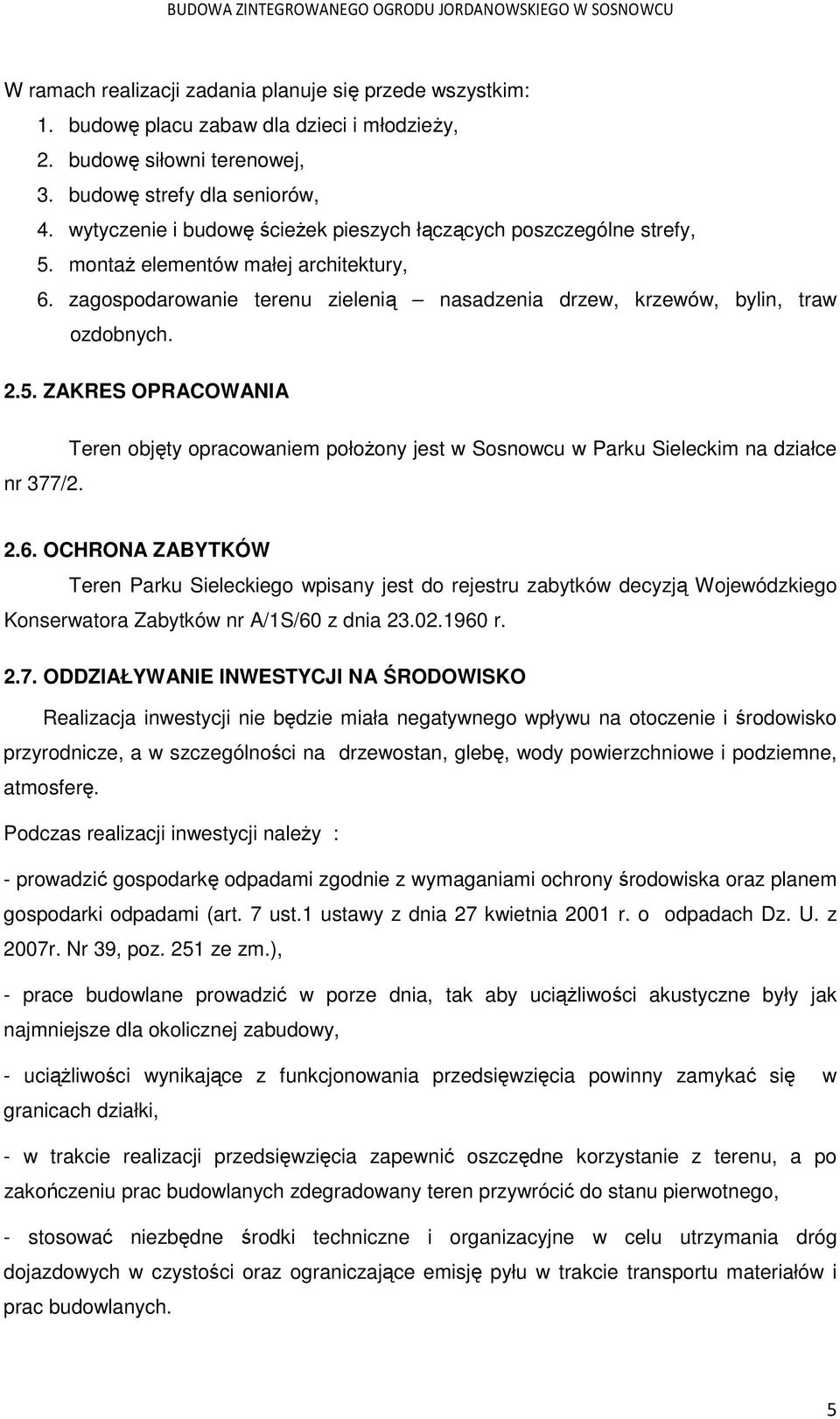

5 W ramach realizacji zadania planuje się przede wszystkim: 1. budowę placu zabaw dla dzieci i młodzieży, 2. budowę siłowni terenowej, 3. budowę strefy dla seniorów, 4. wytyczenie i budowę ścieżek pieszych łączących poszczególne strefy, 5. montaż elementów małej architektury, 6. zagospodarowanie terenu zielenią nasadzenia drzew, krzewów, bylin, traw ozdobnych ZAKRES OPRACOWANIA nr 377/2. Teren objęty opracowaniem położony jest w Sosnowcu w Parku Sieleckim na działce 2.6. OCHRONA ZABYTKÓW Teren Parku Sieleckiego wpisany jest do rejestru zabytków decyzją Wojewódzkiego Konserwatora Zabytków nr A/1S/60 z dnia r ODDZIAŁYWANIE INWESTYCJI NA ŚRODOWISKO Realizacja inwestycji nie będzie miała negatywnego wpływu na otoczenie i środowisko przyrodnicze, a w szczególności na drzewostan, glebę, wody powierzchniowe i podziemne, atmosferę. Podczas realizacji inwestycji należy : - prowadzić gospodarkę odpadami zgodnie z wymaganiami ochrony środowiska oraz planem gospodarki odpadami (art. 7 ust.1 ustawy z dnia 27 kwietnia 2001 r. o odpadach Dz. U. z 2007r. Nr 39, poz. 251 ze zm.), - prace budowlane prowadzić w porze dnia, tak aby uciążliwości akustyczne były jak najmniejsze dla okolicznej zabudowy, - uciążliwości wynikające z funkcjonowania przedsięwzięcia powinny zamykać się w granicach działki, - w trakcie realizacji przedsięwzięcia zapewnić oszczędne korzystanie z terenu, a po zakończeniu prac budowlanych zdegradowany teren przywrócić do stanu pierwotnego, - stosować niezbędne środki techniczne i organizacyjne w celu utrzymania dróg dojazdowych w czystości oraz ograniczające emisję pyłu w trakcie transportu materiałów i prac budowlanych. 5

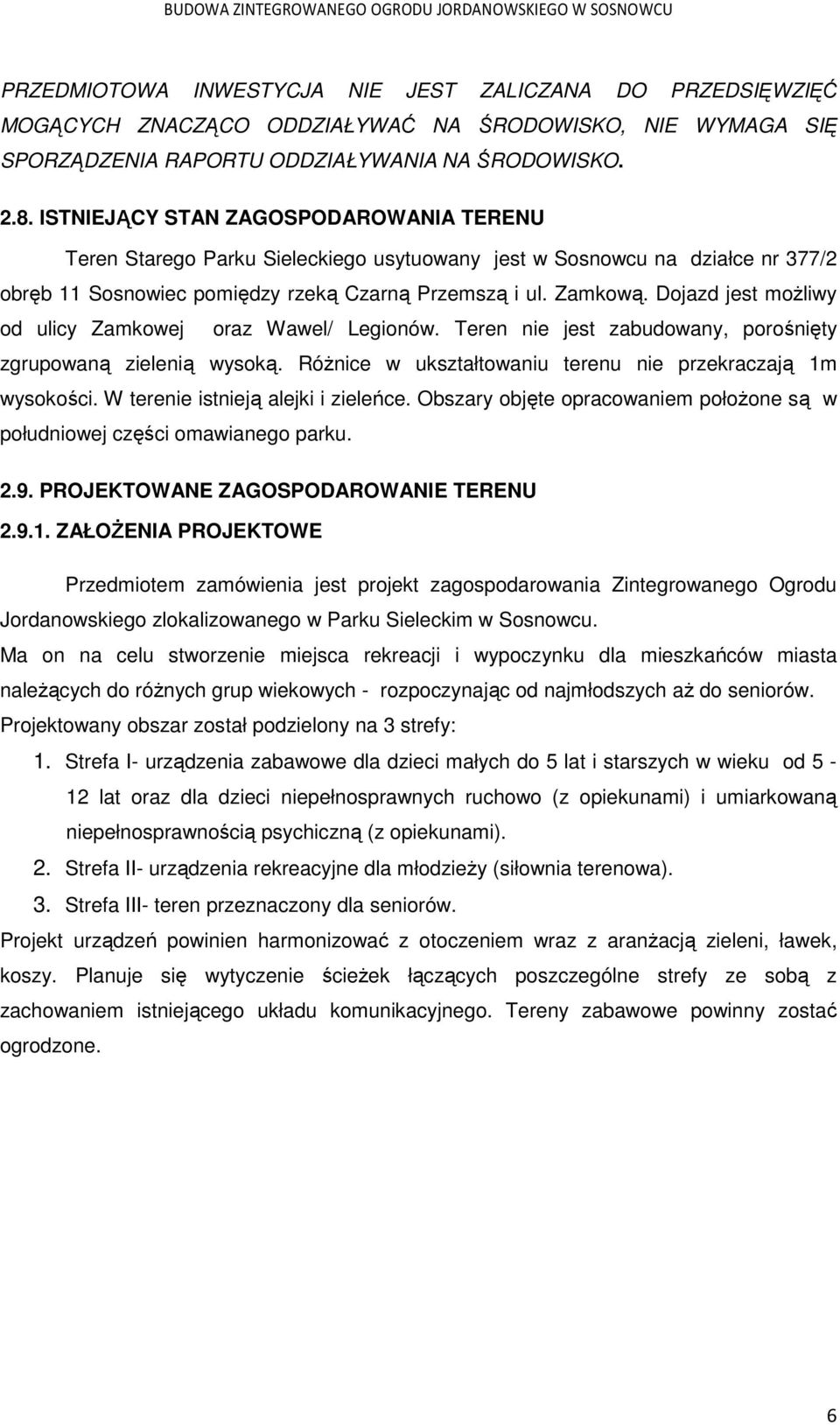

6 PRZEDMIOTOWA INWESTYCJA NIE JEST ZALICZANA DO PRZEDSIĘWZIĘĆ MOGĄCYCH ZNACZĄCO ODDZIAŁYWAĆ NA ŚRODOWISKO, NIE WYMAGA SIĘ SPORZĄDZENIA RAPORTU ODDZIAŁYWANIA NA ŚRODOWISKO ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Teren Starego Parku Sieleckiego usytuowany jest w Sosnowcu na działce nr 377/2 obręb 11 Sosnowiec pomiędzy rzeką Czarną Przemszą i ul. Zamkową. Dojazd jest możliwy od ulicy Zamkowej oraz Wawel/ Legionów. Teren nie jest zabudowany, porośnięty zgrupowaną zielenią wysoką. Różnice w ukształtowaniu terenu nie przekraczają 1m wysokości. W terenie istnieją alejki i zieleńce. Obszary objęte opracowaniem położone są w południowej części omawianego parku PROJEKTOWANE ZAGOSPODAROWANIE TERENU ZAŁOŻENIA PROJEKTOWE Przedmiotem zamówienia jest projekt zagospodarowania Zintegrowanego Ogrodu Jordanowskiego zlokalizowanego w Parku Sieleckim w Sosnowcu. Ma on na celu stworzenie miejsca rekreacji i wypoczynku dla mieszkańców miasta należących do różnych grup wiekowych - rozpoczynając od najmłodszych aż do seniorów. Projektowany obszar został podzielony na 3 strefy: 1. Strefa I- urządzenia zabawowe dla dzieci małych do 5 lat i starszych w wieku od 5-12 lat oraz dla dzieci niepełnosprawnych ruchowo (z opiekunami) i umiarkowaną niepełnosprawnością psychiczną (z opiekunami). 2. Strefa II- urządzenia rekreacyjne dla młodzieży (siłownia terenowa). 3. Strefa III- teren przeznaczony dla seniorów. Projekt urządzeń powinien harmonizować z otoczeniem wraz z aranżacją zieleni, ławek, koszy. Planuje się wytyczenie ścieżek łączących poszczególne strefy ze sobą z zachowaniem istniejącego układu komunikacyjnego. Tereny zabawowe powinny zostać ogrodzone. 6

7 2.9.2 PROJEKTOWANE URZĄDZENIA ZABAWOWE, URZĄDZENIA REKREACYJNE, ELEMENTY MAŁEJ ARCHITEKTURY Urządzenia zabawowe - rozmieszczenie zgodnie z rysunkami nr 1,2 Karuzela 4-osobowa dla dzieci starszych - ilość 1 szt Dane techniczne: długość 3,04m, szerokość 3,04m, wysokość 2,35m wysokość upadku 1,00m strefa bezpieczeństwa 35,3m2 Grupa wiekowa: od 6 lat Stanowi źródło rozwoju sprawnościowego. Specyfikacja materiałowa urządzenia: Elementy metalowe wykonane z cienkościennych rurek ze stali węglowej cynkowanej ogniowo i malowanej farbami proszkowymi - poliuretanowymi. Siedziska to minimum 15 mm grubości wysokociśnieniowy laminat HPL. Laminat zapewnia doskonałą ochronę przed zużyciem. Złącza (połączenia) stosowane w konstrukcji naziemnej wykonano ze stali nierdzewnej. Elementy z tworzyw sztucznych wykonano z PA66 (poliamid) o doskonałej odporności na zużycie, odporności na warunki atmosferyczne i działanie promieni UV. Montaż: Według zaleceń producenta. 7

8 Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,8 m. Elementy kotwiące należy umieścić w fundamencie o wymiarach 80x80x35cm. Należy wykonać zbrojenie fundamentów z prętów zbrojeniowych Ø 8 mm. Zgodnie z poniższym rysunkiem. SURFY niebieskie - ilość 1 szt Dane techniczne: długość 3,54m, szerokość 3,54m, wysokość 0,55m wysokość upadku 1,00m strefa bezpieczeństwa 42,7m2 Grupa wiekowa: od 4 lat Urządzenie dostarcza możliwość rozwoju zmysłu koordynacji, równowagi oraz ogólnej sprawności u dzieci. Umożliwia wspólną zabawę dzieci w różnym wieku. Specyfikacja materiałowa urządzenia: Siatka z lin jest rozpięta pomiędzy czterema bazami zakotwionymi nieruchomo w gruncie oraz jednej bazie środkowej, zamontowanej na sprężynie. Powierzchnia każdej bazy pokryta jest miękkim i antypoślizgowym tworzywem, wykonanym z poliuretanu (EPDM). W punktach przecięcia (stycznych) lin zamontowanych jest 20 okrągłych talerzy z poliuretanu EPDM; liny wykonano z poliamidu wzmacnianego plecionką stalową o gr mm i wytrzymałość na rozciąganie do 2200kg. Elementy łączące i złącza 8

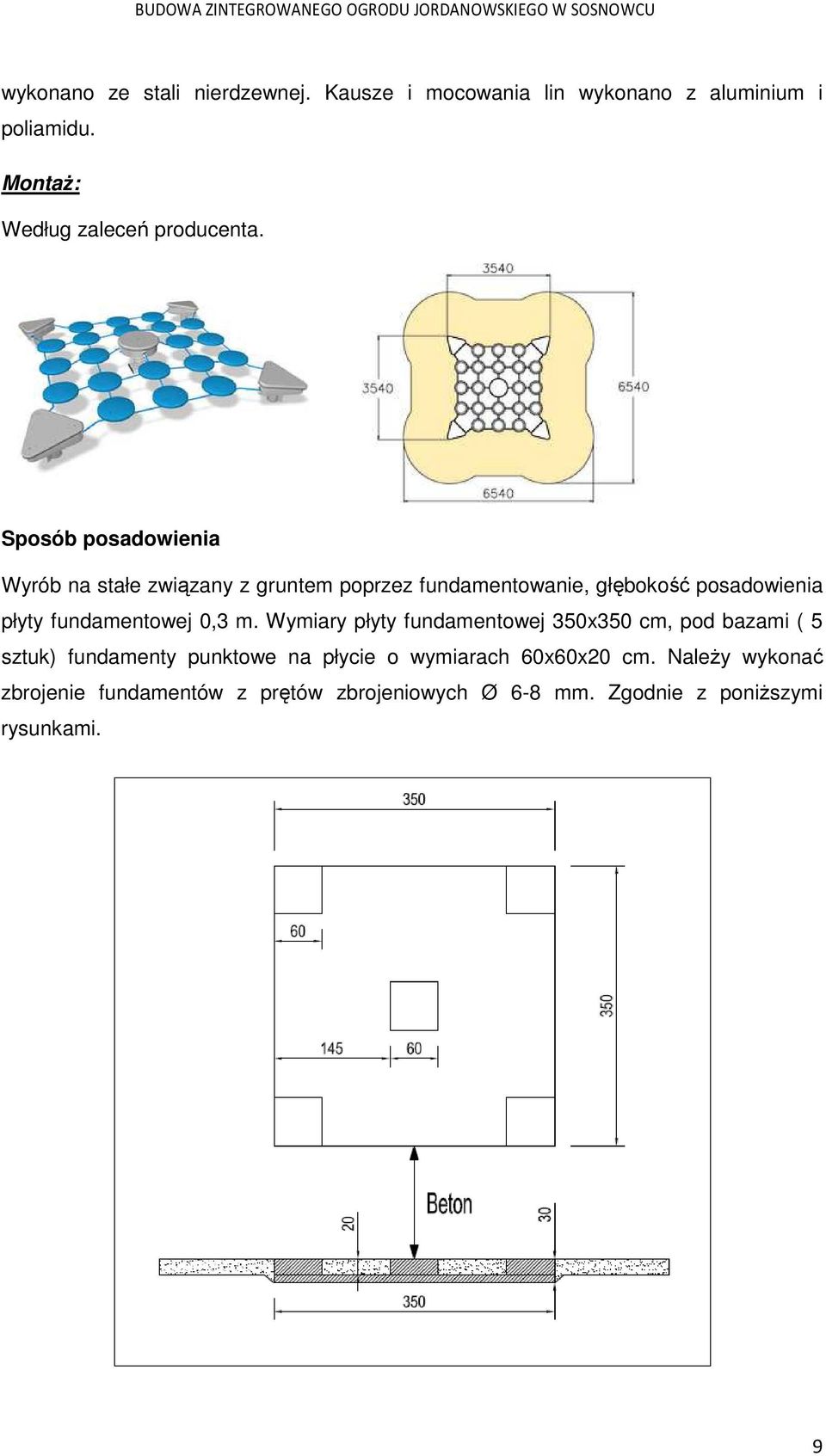

9 wykonano ze stali nierdzewnej. Kausze i mocowania lin wykonano z aluminium i poliamidu. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia płyty fundamentowej 0,3 m. Wymiary płyty fundamentowej 350x350 cm, pod bazami ( 5 sztuk) fundamenty punktowe na płycie o wymiarach 60x60x20 cm. Należy wykonać zbrojenie fundamentów z prętów zbrojeniowych Ø 6-8 mm. Zgodnie z poniższymi rysunkami. 9

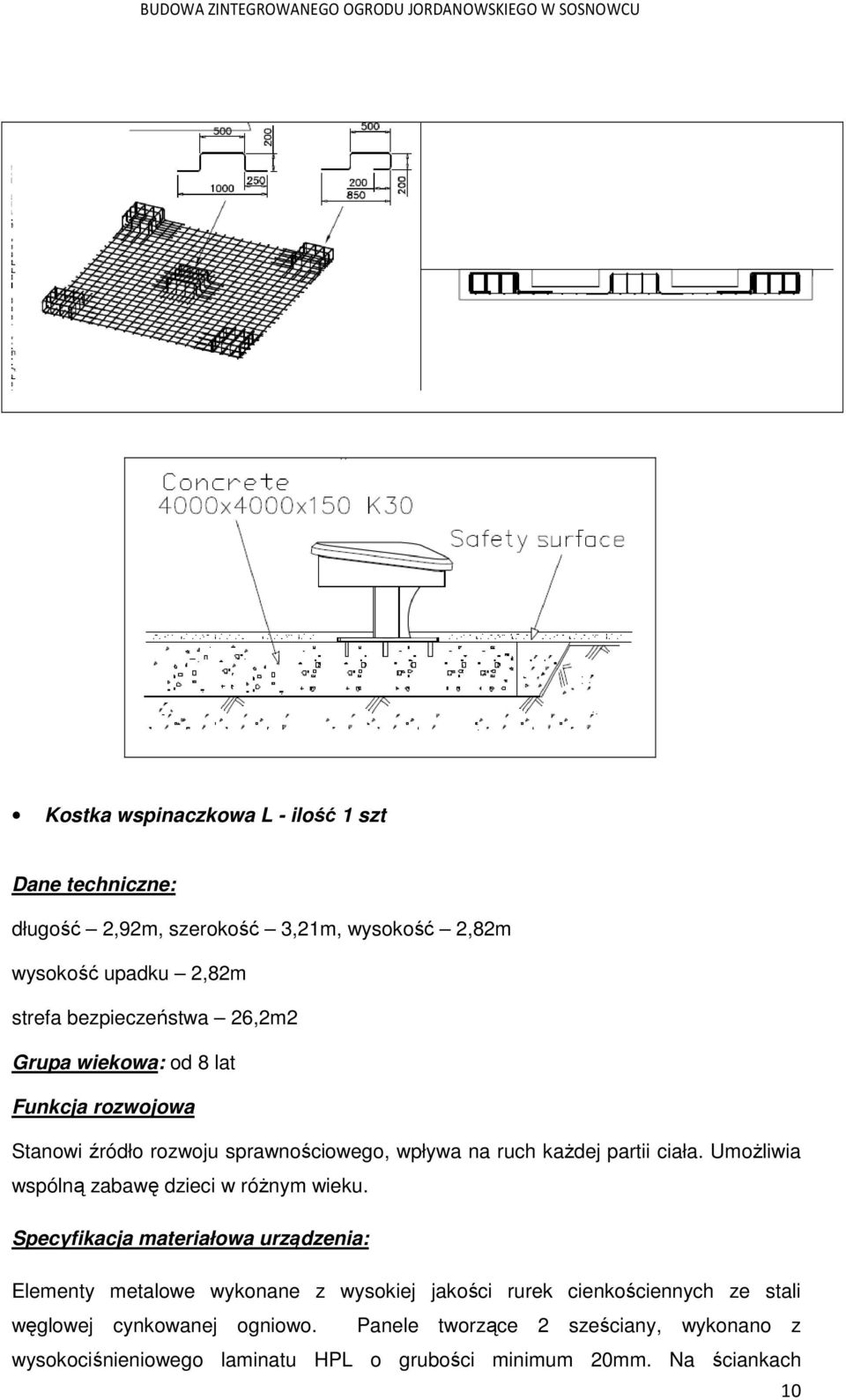

10 Kostka wspinaczkowa L - ilość 1 szt Dane techniczne: długość 2,92m, szerokość 3,21m, wysokość 2,82m wysokość upadku 2,82m strefa bezpieczeństwa 26,2m2 Grupa wiekowa: od 8 lat Stanowi źródło rozwoju sprawnościowego, wpływa na ruch każdej partii ciała. Umożliwia wspólną zabawę dzieci w różnym wieku. Specyfikacja materiałowa urządzenia: Elementy metalowe wykonane z wysokiej jakości rurek cienkościennych ze stali węglowej cynkowanej ogniowo. Panele tworzące 2 sześciany, wykonano z wysokociśnieniowego laminatu HPL o grubości minimum 20mm. Na ściankach 10

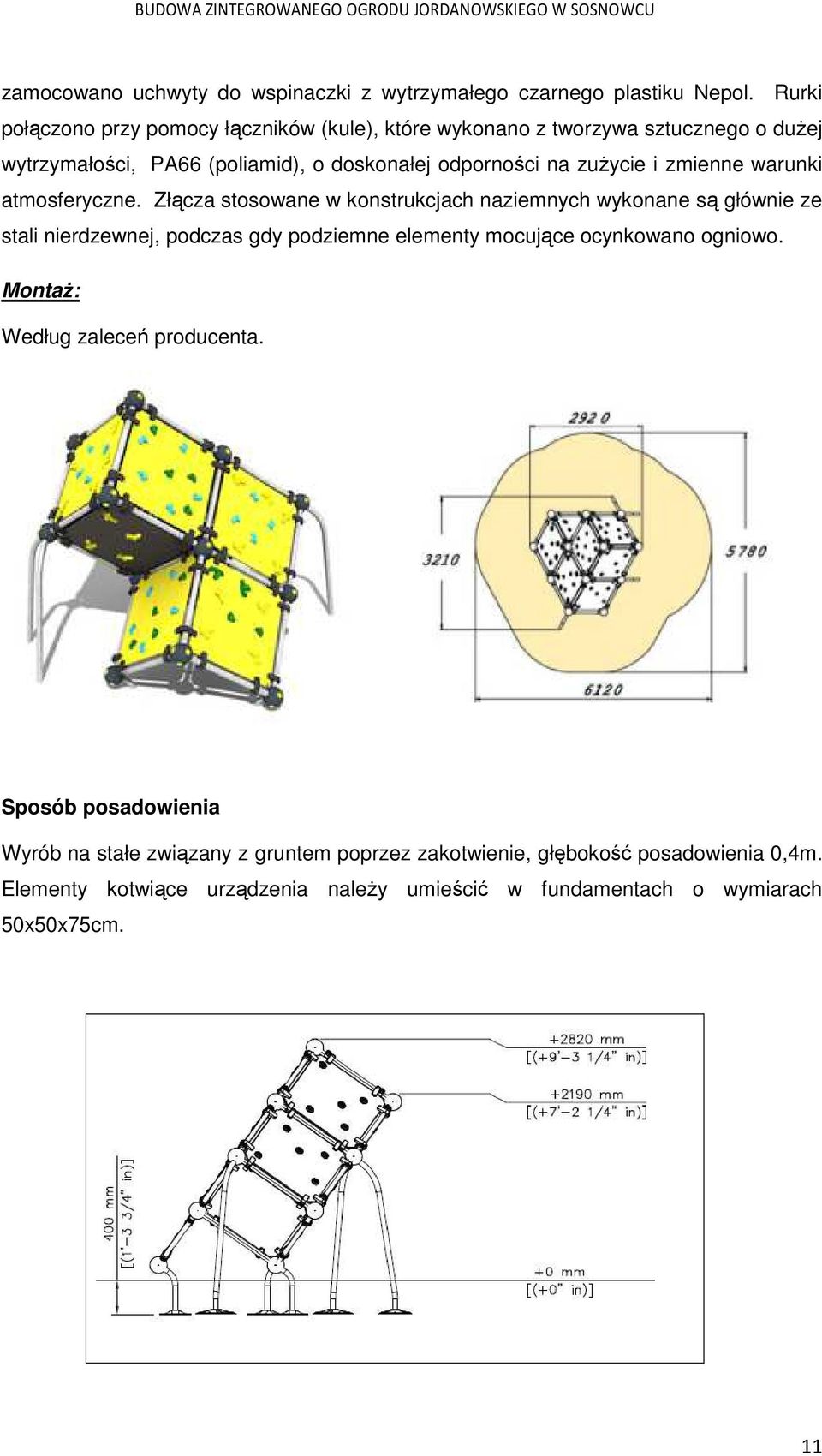

11 zamocowano uchwyty do wspinaczki z wytrzymałego czarnego plastiku Nepol. Rurki połączono przy pomocy łączników (kule), które wykonano z tworzywa sztucznego o dużej wytrzymałości, PA66 (poliamid), o doskonałej odporności na zużycie i zmienne warunki atmosferyczne. Złącza stosowane w konstrukcjach naziemnych wykonane są głównie ze stali nierdzewnej, podczas gdy podziemne elementy mocujące ocynkowano ogniowo. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez zakotwienie, głębokość posadowienia 0,4m. Elementy kotwiące urządzenia należy umieścić w fundamentach o wymiarach 50x50x75cm. 11

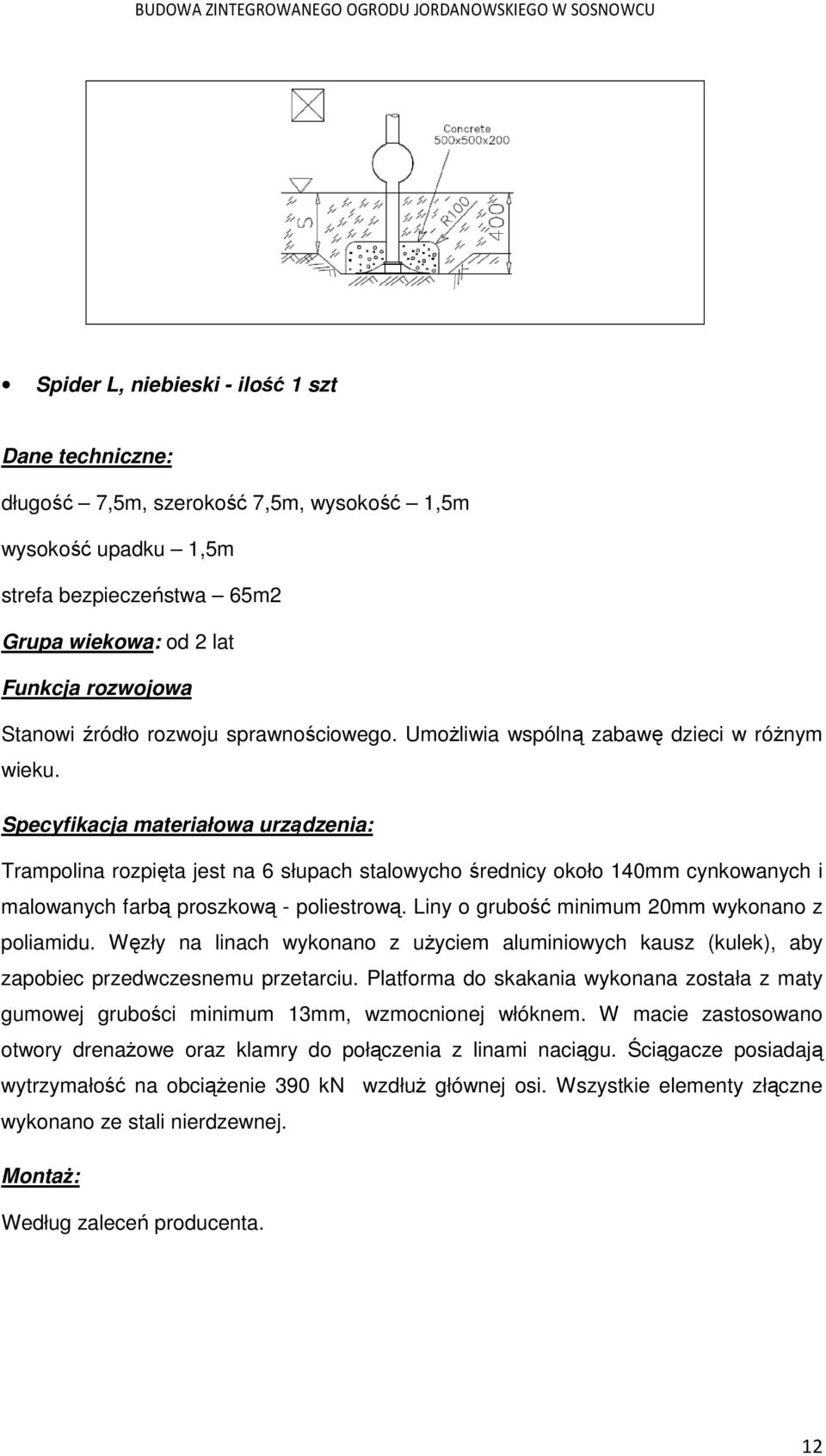

12 Spider L, niebieski - ilość 1 szt Dane techniczne: długość 7,5m, szerokość 7,5m, wysokość 1,5m wysokość upadku 1,5m strefa bezpieczeństwa 65m2 Grupa wiekowa: od 2 lat Stanowi źródło rozwoju sprawnościowego. Umożliwia wspólną zabawę dzieci w różnym wieku. Specyfikacja materiałowa urządzenia: Trampolina rozpięta jest na 6 słupach stalowycho średnicy około 140mm cynkowanych i malowanych farbą proszkową - poliestrową. Liny o grubość minimum 20mm wykonano z poliamidu. Węzły na linach wykonano z użyciem aluminiowych kausz (kulek), aby zapobiec przedwczesnemu przetarciu. Platforma do skakania wykonana została z maty gumowej grubości minimum 13mm, wzmocnionej włóknem. W macie zastosowano otwory drenażowe oraz klamry do połączenia z linami naciągu. Ściągacze posiadają wytrzymałość na obciążenie 390 kn wzdłuż głównej osi. Wszystkie elementy złączne wykonano ze stali nierdzewnej. Montaż: Według zaleceń producenta. 12

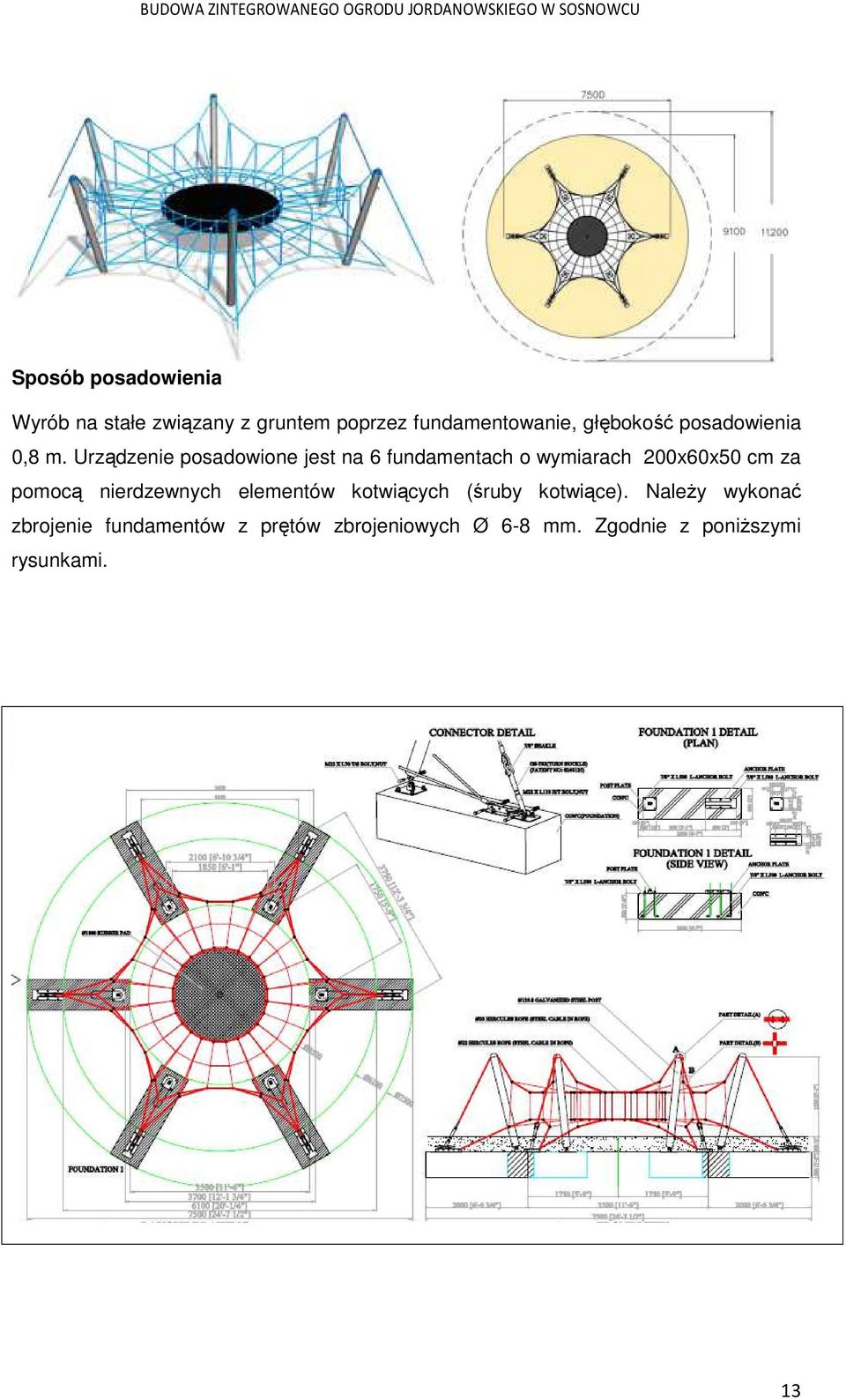

13 Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,8 m. Urządzenie posadowione jest na 6 fundamentach o wymiarach 200x60x50 cm za pomocą nierdzewnych elementów kotwiących (śruby kotwiące). Należy wykonać zbrojenie fundamentów z prętów zbrojeniowych Ø 6-8 mm. Zgodnie z poniższymi rysunkami. 13

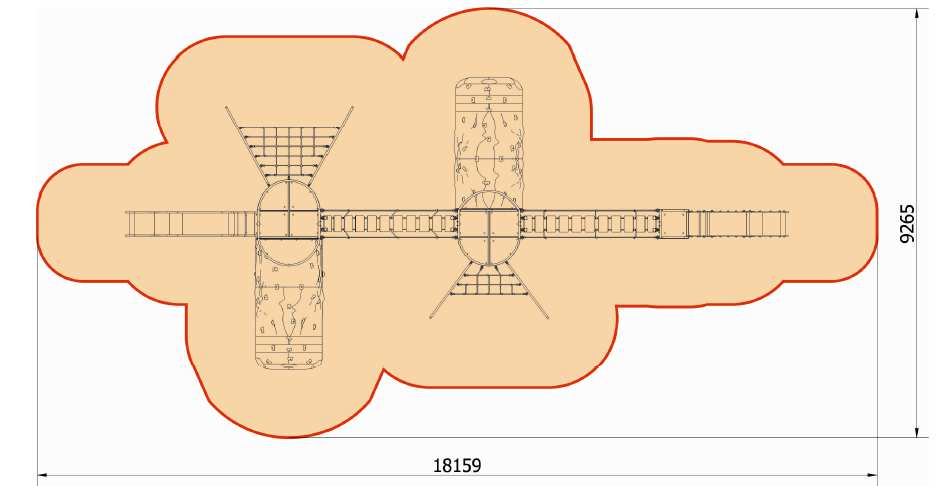

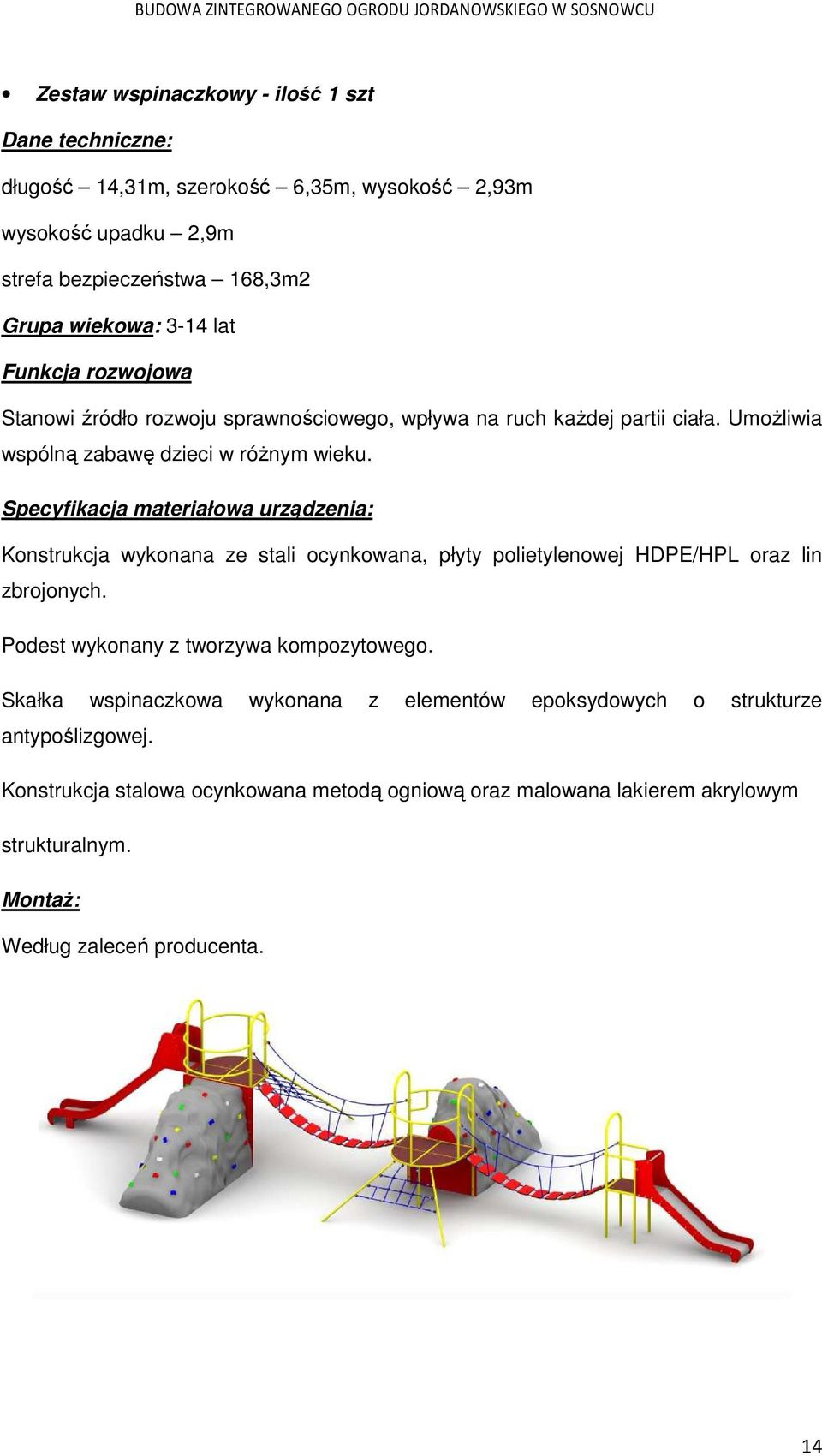

14 Zestaw wspinaczkowy - ilość 1 szt Dane techniczne: długość 14,31m, szerokość 6,35m, wysokość 2,93m wysokość upadku 2,9m strefa bezpieczeństwa 168,3m2 Grupa wiekowa: 3-14 lat Stanowi źródło rozwoju sprawnościowego, wpływa na ruch każdej partii ciała. Umożliwia wspólną zabawę dzieci w różnym wieku. Specyfikacja materiałowa urządzenia: Konstrukcja wykonana ze stali ocynkowana, płyty polietylenowej HDPE/HPL oraz lin zbrojonych. Podest wykonany z tworzywa kompozytowego. Skałka wspinaczkowa wykonana z elementów epoksydowych o strukturze antypoślizgowej. Konstrukcja stalowa ocynkowana metodą ogniową oraz malowana lakierem akrylowym strukturalnym. Montaż: Według zaleceń producenta. 14

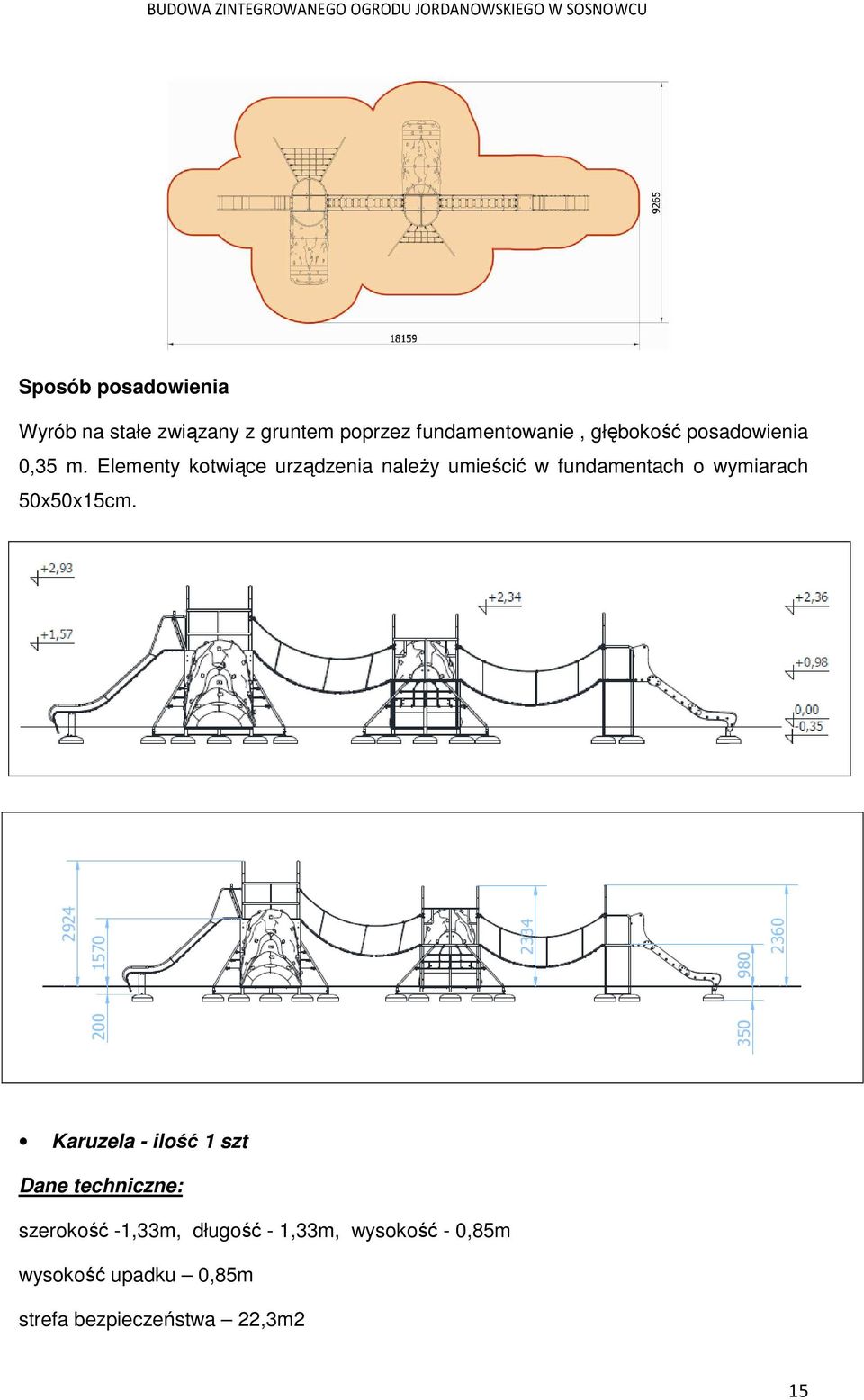

15 Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,35 m. Elementy kotwiące urządzenia należy umieścić w fundamentach o wymiarach 50x50x15cm. Karuzela - ilość 1 szt Dane techniczne: szerokość -1,33m, długość - 1,33m, wysokość - 0,85m wysokość upadku 0,85m strefa bezpieczeństwa 22,3m2 15

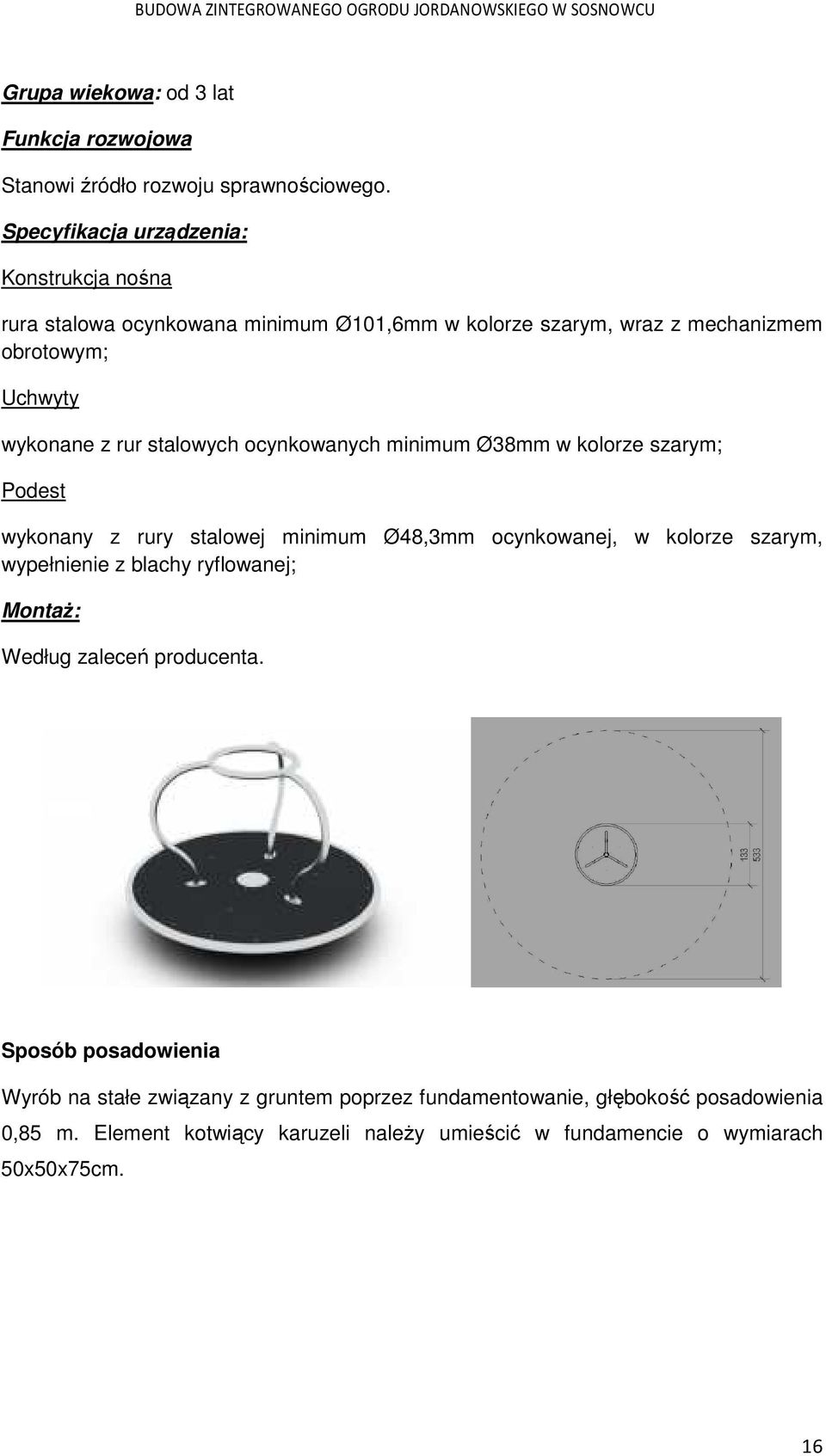

16 Grupa wiekowa: od 3 lat Stanowi źródło rozwoju sprawnościowego. Specyfikacja urządzenia: Konstrukcja nośna rura stalowa ocynkowana minimum Ø101,6mm w kolorze szarym, wraz z mechanizmem obrotowym; Uchwyty wykonane z rur stalowych ocynkowanych minimum Ø38mm w kolorze szarym; Podest wykonany z rury stalowej minimum Ø48,3mm ocynkowanej, w kolorze szarym, wypełnienie z blachy ryflowanej; Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,85 m. Element kotwiący karuzeli należy umieścić w fundamencie o wymiarach 50x50x75cm. 16

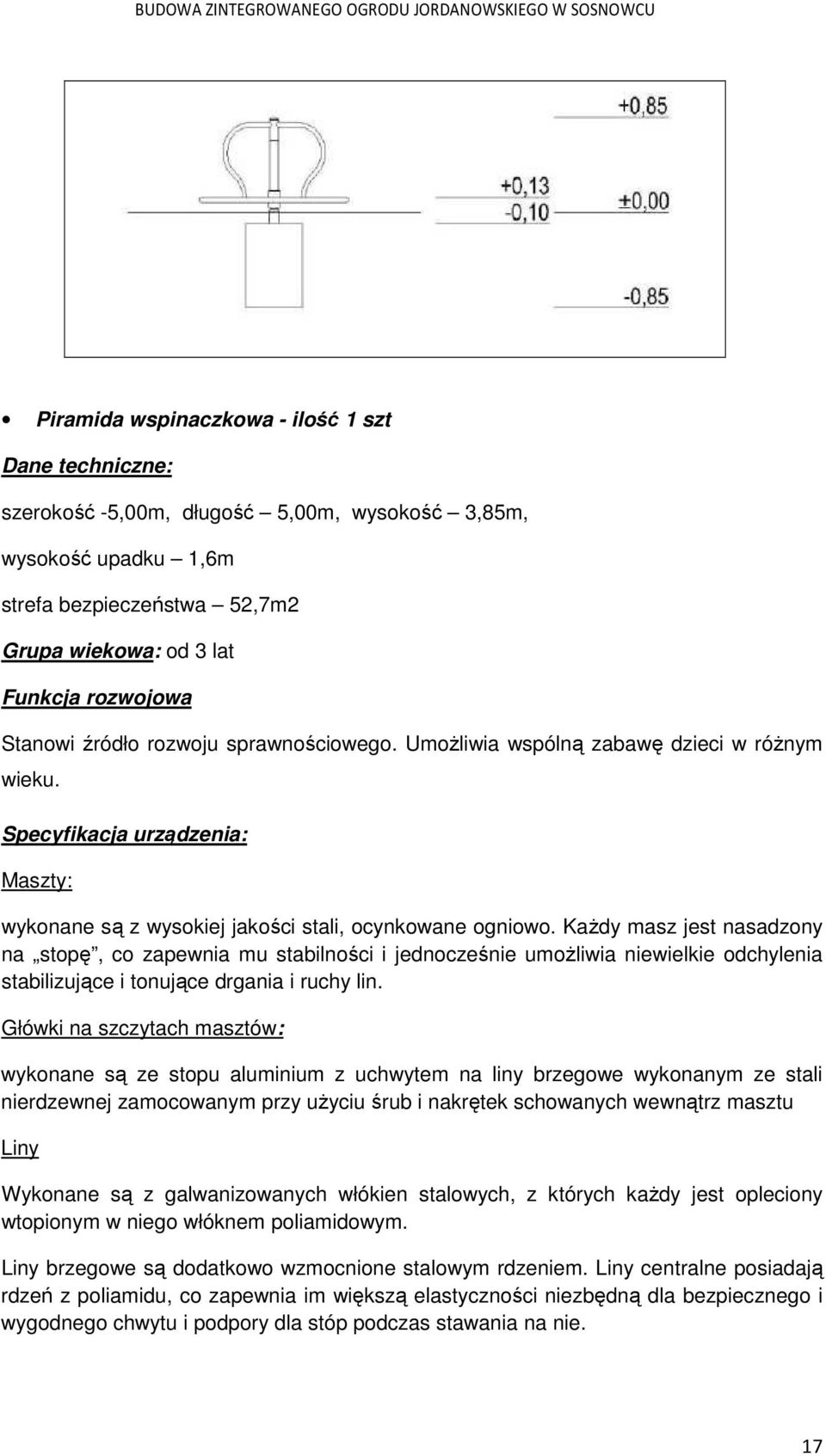

17 Piramida wspinaczkowa - ilość 1 szt Dane techniczne: szerokość -5,00m, długość 5,00m, wysokość 3,85m, wysokość upadku 1,6m strefa bezpieczeństwa 52,7m2 Grupa wiekowa: od 3 lat Stanowi źródło rozwoju sprawnościowego. Umożliwia wspólną zabawę dzieci w różnym wieku. Specyfikacja urządzenia: Maszty: wykonane są z wysokiej jakości stali, ocynkowane ogniowo. Każdy masz jest nasadzony na stopę, co zapewnia mu stabilności i jednocześnie umożliwia niewielkie odchylenia stabilizujące i tonujące drgania i ruchy lin. Główki na szczytach masztów: wykonane są ze stopu aluminium z uchwytem na liny brzegowe wykonanym ze stali nierdzewnej zamocowanym przy użyciu śrub i nakrętek schowanych wewnątrz masztu Liny Wykonane są z galwanizowanych włókien stalowych, z których każdy jest opleciony wtopionym w niego włóknem poliamidowym. Liny brzegowe są dodatkowo wzmocnione stalowym rdzeniem. Liny centralne posiadają rdzeń z poliamidu, co zapewnia im większą elastyczności niezbędną dla bezpiecznego i wygodnego chwytu i podpory dla stóp podczas stawania na nie. 17

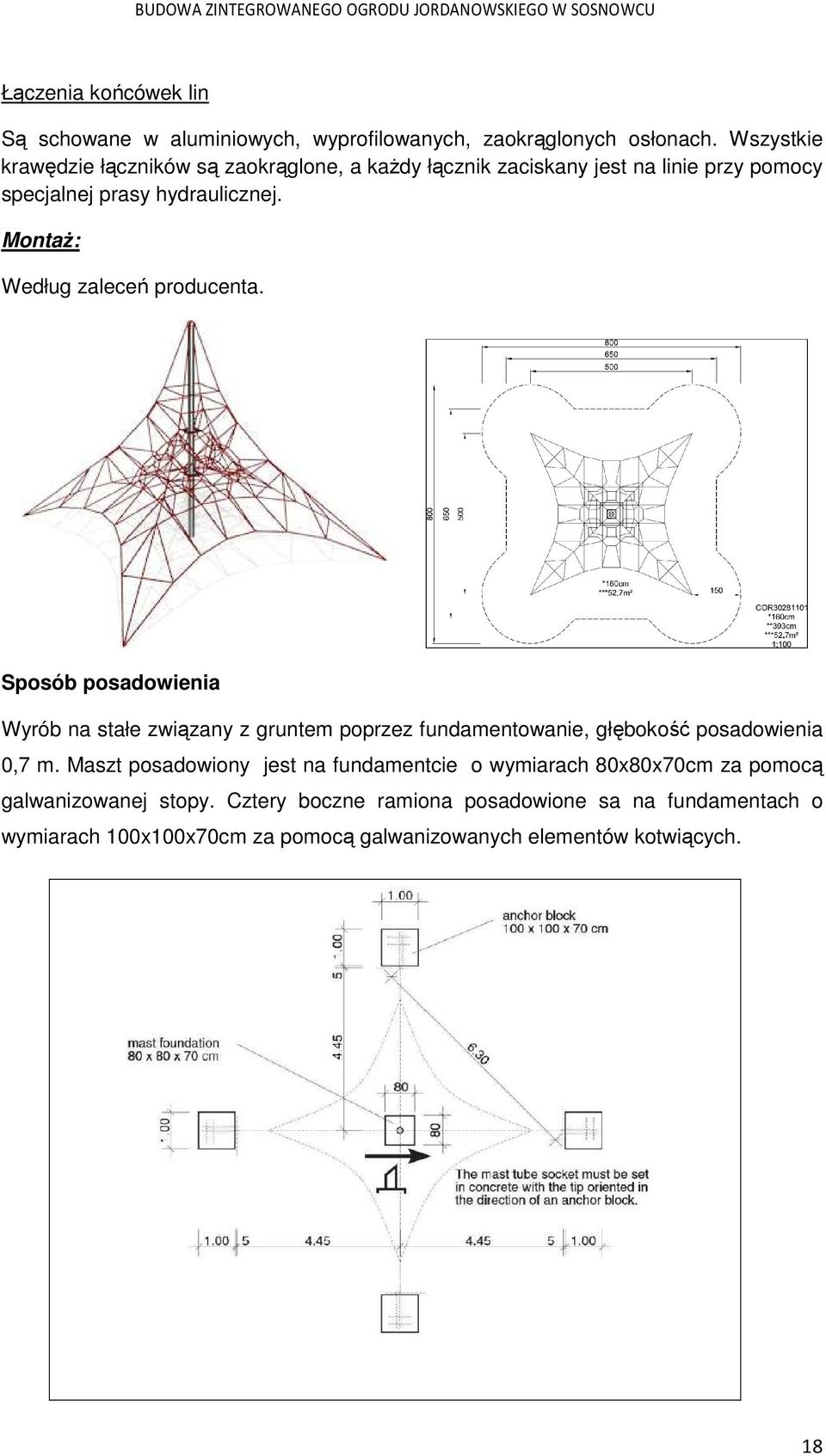

18 Łączenia końcówek lin Są schowane w aluminiowych, wyprofilowanych, zaokrąglonych osłonach. Wszystkie krawędzie łączników są zaokrąglone, a każdy łącznik zaciskany jest na linie przy pomocy specjalnej prasy hydraulicznej. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,7 m. Maszt posadowiony jest na fundamentcie o wymiarach 80x80x70cm za pomocą galwanizowanej stopy. Cztery boczne ramiona posadowione sa na fundamentach o wymiarach 100x100x70cm za pomocą galwanizowanych elementów kotwiących. 18

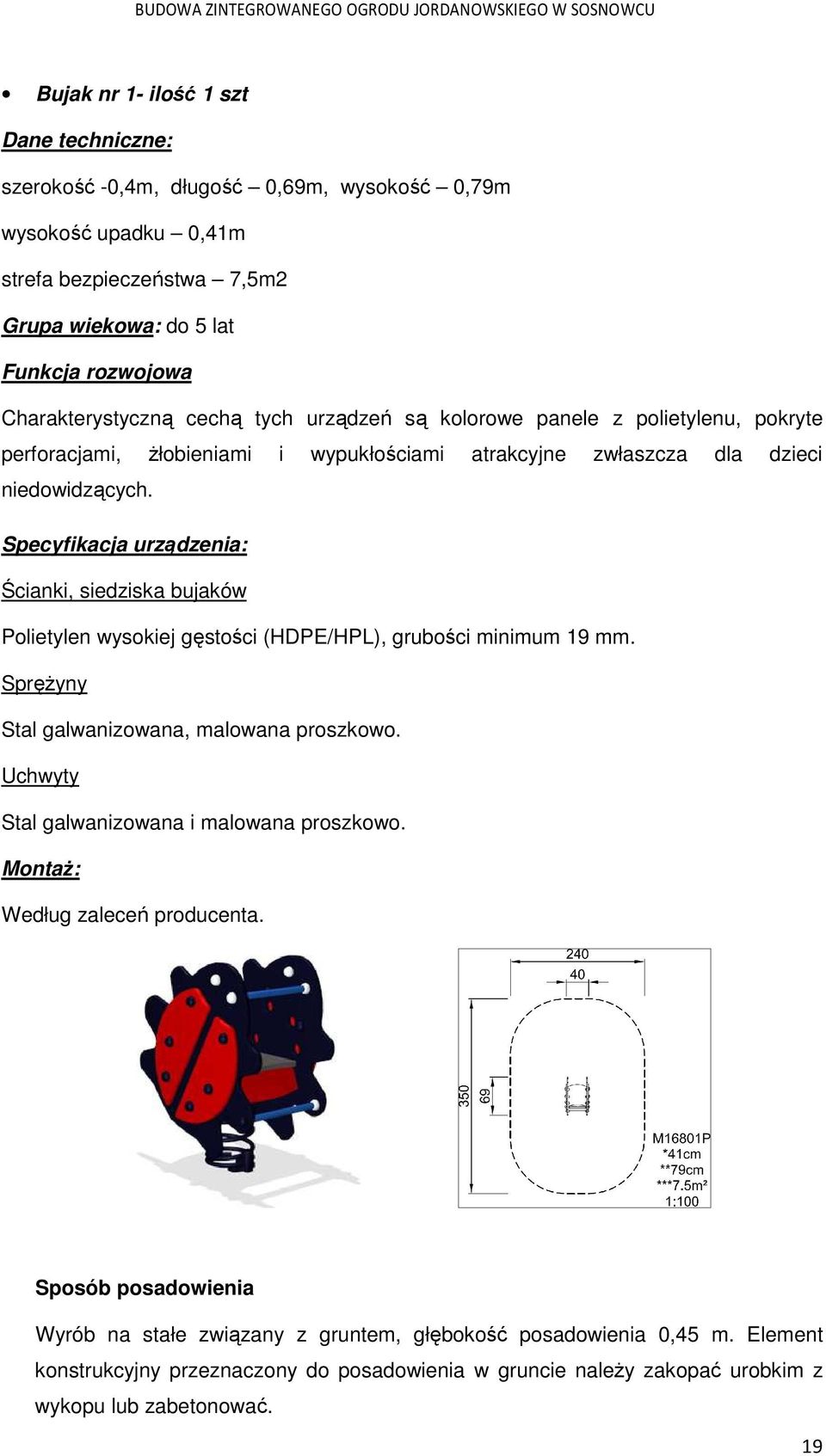

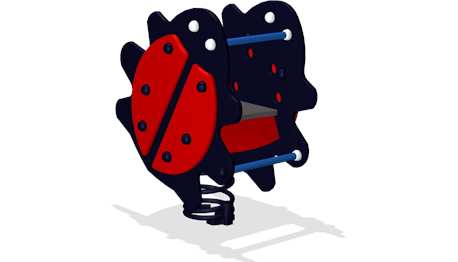

19 Bujak nr 1- ilość 1 szt Dane techniczne: szerokość -0,4m, długość 0,69m, wysokość 0,79m wysokość upadku 0,41m strefa bezpieczeństwa 7,5m2 Grupa wiekowa: do 5 lat Charakterystyczną cechą tych urządzeń są kolorowe panele z polietylenu, pokryte perforacjami, żłobieniami i wypukłościami atrakcyjne zwłaszcza dla dzieci niedowidzących. Specyfikacja urządzenia: Ścianki, siedziska bujaków Polietylen wysokiej gęstości (HDPE/HPL), grubości minimum 19 mm. Sprężyny Stal galwanizowana, malowana proszkowo. Uchwyty Stal galwanizowana i malowana proszkowo. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element konstrukcyjny przeznaczony do posadowienia w gruncie należy zakopać urobkim z wykopu lub zabetonować. 19

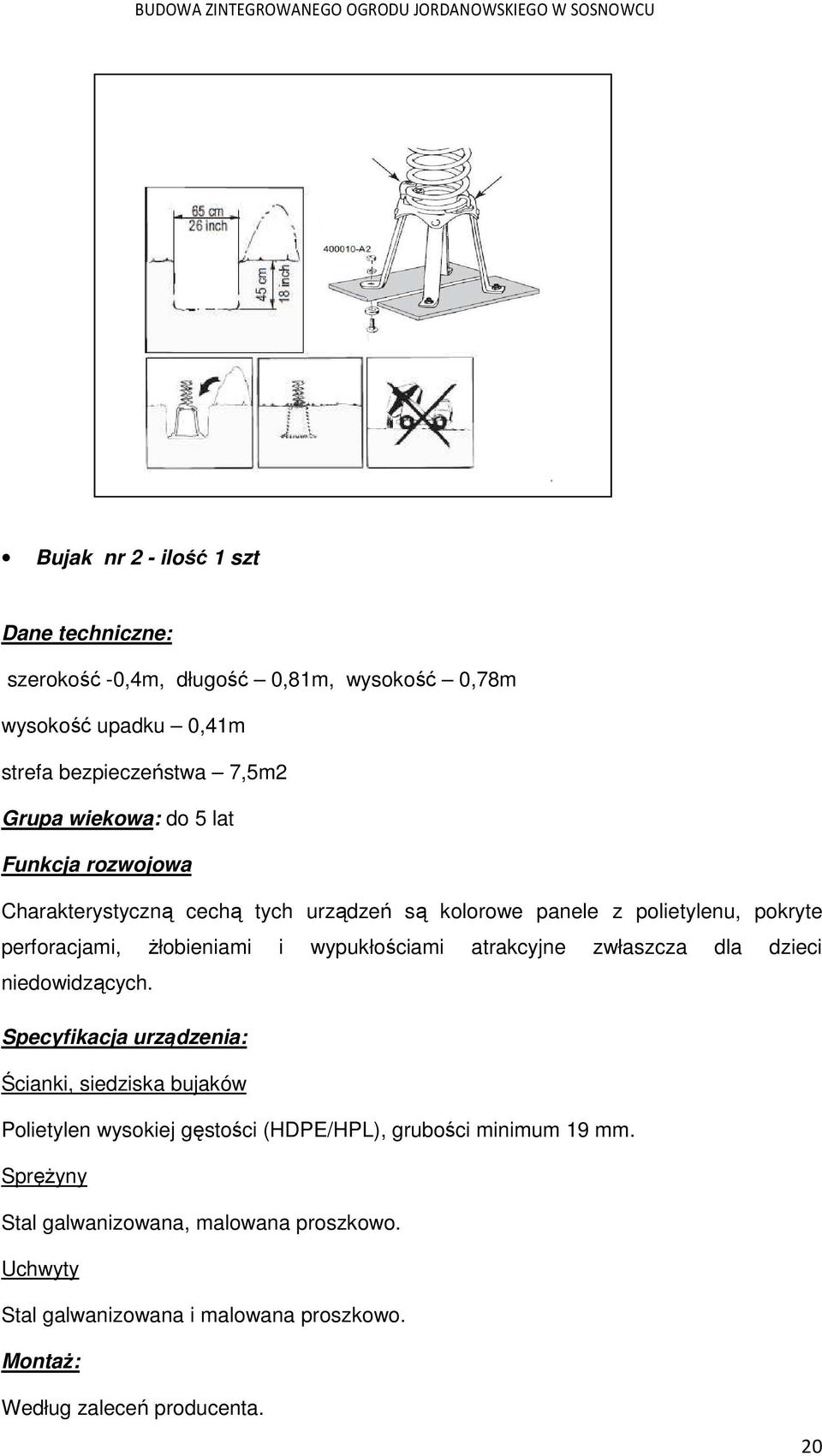

20 Bujak nr 2 - ilość 1 szt Dane techniczne: szerokość -0,4m, długość 0,81m, wysokość 0,78m wysokość upadku 0,41m strefa bezpieczeństwa 7,5m2 Grupa wiekowa: do 5 lat Charakterystyczną cechą tych urządzeń są kolorowe panele z polietylenu, pokryte perforacjami, żłobieniami i wypukłościami atrakcyjne zwłaszcza dla dzieci niedowidzących. Specyfikacja urządzenia: Ścianki, siedziska bujaków Polietylen wysokiej gęstości (HDPE/HPL), grubości minimum 19 mm. Sprężyny Stal galwanizowana, malowana proszkowo. Uchwyty Stal galwanizowana i malowana proszkowo. Montaż: Według zaleceń producenta. 20

21 Sposób posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element konstrukcyjny przeznaczony do posadowienia w gruncie należy zakopać urobkim z wykopu lub zabetonować. Drążek obrotowy - ilość 1 szt Dane techniczne: szerokość -0,4m, długość 0,81m, wysokość 0,78m strefa bezpieczeństwa 9,3m2 wysokość upadku 0,6m Grupa wiekowa: do 5 lat Charakterystyczną cechą tych urządzeń są kolorowe panele z polietylenu, pokryte perforacjami, żłobieniami i wypukłościami atrakcyjne zwłaszcza dla dzieci niedowidzących. Urządzenie dostarcza możliwość rozwoju zmysłu koordynacji, równowagi. 21

22 Specyfikacja urządzenia: Podstawa: Polietylen wysokiej gęstości (HDPE/HPL), grubości minimum 19 mm. Uchwyt Stal galwanizowana i malowana proszkowo. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,7 m. Element kotwiący należy umieścić w fundamencie o wymiarach 65x65x50cm. 22

23 Stół do przesypywania piasku - ilość 1 szt Dane techniczne: szerokość -0,6m, długość 0,6m, wysokość 0,56m strefa bezpieczeństwa 10,7m2 Grupa wiekowa: do 5 lat Urządzenie to posiada ruchome elementy manipulacyjne, które nadają zabawie interaktywny charakter. Specyfikacja urządzenia: Stoliki do piasku Polietylen wysokiej gęstości (HDPE/HPL), grubości minimum 19 mm. Rury Stal nierdzewna. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element kotwiący należy umieścić w fundamencie o wymiarach 50x60x25cm. 23

24 Huśtawka z siedziskami dla małych dzieci i niepełnosprawnych - ilość 1 szt Dane techniczne: szerokość - 6,54m, długość 2,4m, wysokość 2,74m, wysokość upadku 1,49m strefa bezpieczeństwa 42,2m2 Grupa wiekowa: od 1 roku Stanowi źródło rozwoju sprawnościowego. Siedzisko typu gniazdo umożliwia wspólną zabawę dzieci w różnym wieku, jest również przystosowane dla dzieci niepełnosprawnych. Specyfikacja urządzenia: Słupy nośne Przekrój 95 x 95 mm, wysokiej jakości pełne drewno impregnowane ciśnieniowo gładkie, bez sęków, z zaokrąglonymi krawędziami; szczyty słupów są zaokrąglone lub przykryte nylonowymi kapturkami; słupy osadzone na stopach ze stali galwanizowanej, 20 cm powyżej poziomu gruntu. Belka górna Stal galwanizowana, średnica minimum 100 mm. Łańcuchy w huśtawkach Stal nierdzewna. Siedziska Siedziska z przeznaczeniem dla małych dzieci wykonane z polietylenu. Siedzisko typu gniazdo wykonane z lin polipropylenowych, wzmocnionych stalowymi rdzeniami. Montaż: Według zaleceń producenta. siedzisko dla małych dzieci 24

25 Uwaga: 2 boczne siedziska z przeznaczeniem dla małych dzieci. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 1,0 m. Urządzenia osadzone są w fundamentach betonowych za pomocą galwanizowanych kotew. Wymiary fundamentów 40x40x90cm. 25

26 Równoważnia - ilość 2 szt Dane techniczne: szerokość 0,41m, długość 3,25m, wysokość 0,82m, wysokość upadku 1,00m strefa bezpieczeństwa 10,9m2 Grupa wiekowa: od 3 lat Stanowi źródło rozwoju sprawnościowegospecyfikacja urządzenia: Belki Stal galwanizowana. Sprężyny Stal galwanizowana, malowana proszkowo. Siedziska Polietylen (PE) formowany rotacyjne, ścianki siedziska grubości minimum 10mm. Montaż: Według zaleceń producenta. Sposb posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element konstrukcyjny przeznaczony do posadowienia w gruncie należy zakopać urobkim z wykopu lub zabetonować. 26

27 Zestaw zabawowy - ilość 1 szt Dane techniczne: szerokość 10,50m, długość 10,91m, wysokość 4,39m, wysokość upadku 2,20m strefa bezpieczeństwa 198,5m2 Stanowi źródło rozwoju sprawnościowego, urządzenie to posiada ruchome elementy manipulacyjne, które nadają zabawie interaktywny charakter. Umożliwia wspólną zabawę dzieci w różnym wieku. 27

28 Grupa wiekowa: od 3 lat Elementy składowe: Balkonik - 1 sztuk Drabinka pionowa - 2 sztuk Drabinka pozioma - 1 sztuk Gra integracyjna "Kółko i Krzyżyk" - 1 sztuk Mostek linowy - 1 sztuk Mostek łukowy - 1 sztuk Pomost ruchomy - 1 sztuk Przeplotnia łukowa - 1 sztuk Rura strażacka wys. 150 cm - 1 sztuk Ścianka wspinaczkowa wys. 90cm - 1 sztuk Trap wejściowy wys. 90cm - 1 sztuk Tunel linowy ukośny - 1 sztuk Wieża bez dachu, podest wys. 150cm - 2 sztuk Wieża bez dachu, podest wys. 60cm - 1 sztuk Wieża bez dachu, podest wys. 90cm - 4 sztuk Wieża z dachem, podest wys. 120cm - 1 sztuk Wieża z dachem, podest wys. 185cm - 1 sztuk Wieża z dachem, podest wys. 90cm - 2 sztuk Zestaw do przewrotów - 2 sztuk Zjeżdżalnia spiralna z pomostem wys. 185cm - 1 sztuk Zjeżdżalnia wys. 90cm - 2 sztuk Specyfikacja urządzenia: Dachy, barierki, osłony, balkoniki Płyty HPDE /HPL. Zjeżdżalnia Burty wykonane są z płyt HDPE o gr. minimum 19 mm, ślizg z blach nierdzewnej o grubości minimum 2 mm. Zjeżdżalnia spiralna Wykonana z PVC Elementy konstrukcyjne Konstrukcja wykonana z drewna klejonego warstwowo, malowana środkami ochronnymi i dwukrotnie lakierowana lakierobejcą. Kotwy i metalowe elementy konstrukcji Urządzenie osadzone są w fundamentach betonowych za pomocą stalowych, ocynkowanych kotew, co w pełni chroni drewno przed szkodliwym wpływem wilgoci z gruntu. Wszystkie łańcuchy oraz konstrukcyjne elementy metalowe są wykonane ze stali ocynkowanej kąpielowo oraz odpowiednio kalibrowane. 28

29 Linaria Liny z rdzeniem stalowym, połączone elementami ozdobnymi o sprawdzonej wytrzymałości i zakończone aluminiową kauszą. Elementy metalowe uchwytów oraz zabezpieczenia Elementy metalowe uchwytów, rurek i poręczy wykonane są ze stali ocynkowanej kąpielowo i pomalowanej proszkowo ze względów estetycznych. Drewno zabezpieczone przed wilgocią za pomocą ozdobnych osłon z tworzyw sztucznych o wysokiej wytrzymałości. Montaż: Według zaleceń producenta. 29

30 Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,65m. Urządzenia osadzone są na fundamentach betonowych za pomocą stalowych,ocynkowanych kotew. Wymiary fundamentów 40x40x40cm. UWAGA: kolorystyka zestawu powinna zostać dopasowana do pozostałych urządzeń zabawowych umieszczonych w strefie wygrodzonej ogrodu jordanowskiego. 30

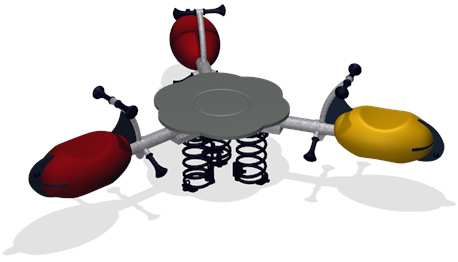

31 Sprężynowiec potrójny - ilość 1 szt Dane techniczne: szerokość 2,00m, długość 2,28m, wysokość 0,79m, wysokość upadku 1,00m strefa bezpieczeństwa 12,3m2 Grupa wiekowa: od 3 lat Stanowi źródło rozwoju sprawnościowego. Specyfikacja urządzenia: Belki Stal galwanizowana. Sprężyny Stal galwanizowana, malowana proszkowo. Siedziska Polietylen (PE) formowany rotacyjne, ścianki siedziska grubości minimum 10mm. Montaż: Według zaleceń producenta. 31

32 Sposób posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element konstrukcyjny przeznaczony do posadowienia w gruncie należy zakopać urobkim z wykopu lub zabetonować. Sprężynowiec pojedynczy - ilość 3 szt Dane techniczne: szerokość 0,71m, długość 0,36, wysokość 0,68m, wysokość upadku 0,44m strefa bezpieczeństwa 5,9m2 Grupa wiekowa: od 3 lat Stanowi źródło rozwoju sprawnościowego. Specyfikacja urządzenia: Belki Stal galwanizowana. Sprężyny Stal galwanizowana, malowana proszkowo. Siedziska Polietylen (PE) formowany rotacyjne, ścianki siedziska grubości minimum 10mm. 32

33 Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem, głębokość posadowienia 0,45 m. Element konstrukcyjny przeznaczony do posadowienia w gruncie należy zakopać urobkim z wykopu lub zabetonować. Huśtawka dla większych dzieci i niepełnosprawnych - ilość 1 szt Dane techniczne: szerokość - 6,54m, długość 2,4m, wysokość 2,74m, wysokość upadku 1,49m strefa bezpieczeństwa 54m2 Grupa wiekowa: od 4 lat 33

34 Stanowi źródło rozwoju sprawnościowego. Siedzisko typu gniazdo umożliwia wspólną zabawę dzieci w różnym wieku, jest również przystosowane dla dzieci niepełnosprawnych. Specyfikacja urządzenia: Słupy nośne huśtawki Przekrój 95 x 95 mm, wysokiej jakości drewno impregnowane ciśnieniowo gładkie, bez sęków, z zaokrąglonymi krawędziami, impregnowane ciśnieniowo; szczyty słupów są zaokrąglone lub przykryte nylonowymi kapturkami; słupy osadzone na stopach ze stali galwanizowanej, 20 cm powyżej poziomu gruntu. Belka górna Stal galwanizowana, średnica minimum 100 mm. Siedziska Siedziska wykonane z polietylenu. Siedzisko typu gniazdo wykonane z lin polipropylenowych, wzmocnionych stalowymi rdzeniami. Łańcuchy w huśtawkach Stal nierdzewna. Montaż: Według zaleceń producenta. 34

35 Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia 1,0 m. Urządzenia osadzone są w fundamentach betonowych za pomocą galwanizowanych kotew. Wymiary fundamentów 40x40x90cm. 35

36 Urządzenia rekreacyjne siłownia terenowa - rozmieszczenie zgodnie z rysunkami nr 1,3 Wymagania materiałowe Pylon - nogi i główna konstrukcja nośna wykonana ze stali czarnej poddanej procesowi śrutowania. Na pylonie powinna znaleźć się czytelna instrukcja obsługi urządzenia i dane producenta. Urządzenia konstrukcja nośna wykonana ze stali czarnej poddanej procesowi śrutowania. Wszystkie rury zakończone są plastikowymi zatyczkami. Siedziska i pedały wykonane są ze stalowej blachy nierdzewnej. Śruby, nakrętki (zabezpieczone przed odkręceniem) są ocynkowane. Malowanie - malowanie proszkowe z podkładem cynkowym zapewniające ochronę antykorozyjną. Instalacja do fundamentów fundamenty betonowe minimum 30 cm pod powierzchnią gruntu. Siedziska, pedały i oparcia - wykonane ze stali kwasoodpornej (nierdzewnej). Urządzenia są wykonane w oparciu o normy PN-EN :2009 potwierdzone aktualnym świadectwem lub certyfikatem. Urządzenia są przeznaczone i bezpieczne dla dzieci, dorosłych i seniorów w podeszłym wieku. Dopuszczalna waga ćwiczącego to 120 kg. Uwaga: Wszystkie urządzenia muszą posiadać czytelną nadrukowaną instrukcję użytkowania dostarczoną przez producenta. Biegacz i orbitrek na jednym pylonie - ilość 1 szt Biegacz Dane techniczne: wymiary 157x143cm Stanowi źródło rozwoju sprawnościowego.trening mięśni nóg i bioder. Orbitrek Dane techniczne: wymiary 205x139cm 36

37 Stanowi źródło rozwoju sprawnościowego.trening ogólnorozwojowy. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia minimum 0,8m. Urzadzenia posadowione są na fundamentach o wymiarach 75x50x50 za pomocą elementów kotwiących (pręty gwintowane). Należy wykonać zbrojenie fundamentów z prętów gwintowanych Ø 16 mm, długość minimum 30 cm. Wyciąg górny i wyciskanie siedząc na jednym pylonie - ilość 1 szt Wyciąg górny Dane techniczne: wymiary - 152x 84cm Stanowi źródło rozwoju sprawnościowego.wzmacnia głównie górne partie mięśniowe. Wyciskanie siedząc Dane techniczne: wymiary - 143x 84cm Stanowi źródło rozwoju sprawnościowego.wzmacnia głównie górne partie mięśniowe. 37

38 Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia minimum 0,8m. Urzadzenia posadowione są na fundamentach o wymiarach 75x50x50 za pomocą elementów kotwiących (pręty gwintowane). Należy wykonać zbrojenie fundamentów z prętów gwintowanych Ø 16 mm, długość minimum 30 cm. Wahadło i twister na jednym pylonie - ilość 1 szt Wahadło Dane techniczne: wymiary - 178x 103cm Stanowi źródło rozwoju sprawnościowego. Aktywizuje dolne części ciała, usprawnia zmysł równowagi. Twister Dane techniczne: wymiary - 178x 84cm Stanowi źródło rozwoju sprawnościowego. Wspomaga aktywność stawów biodrowych oraz kręgosłupa lędźwiowego. Ćwiczy zmysł równowagi, pozytywnie wpływa na mięśnie brzucha. 38

39 Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia minimum 0,8m. Urzadzenia posadowione są na fundamentach o wymiarach 75x50x50 za pomocą elementów kotwiących (pręty gwintowane). Należy wykonać zbrojenie fundamentów z prętów gwintowanych Ø 16 mm, długość minimum 30 cm. Prasa nożna - ilość 1 szt Dane techniczne: wymiary - 103x 101cm Stanowi źródło rozwoju sprawnościowego. Buduje masę mięśniowa kończyn dolnych. Pomaga usprawniać prawidłowe funkcjonowanie nóg. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe związany z gruntem poprzez fundamentowanie, głębokość posadowienia minimum 0,8m. Urzadzenia posadowione są na fundamentach o wymiarach 75x50x50 za pomocą elementów kotwiących (pręty gwintowane). Należy wykonać zbrojenie fundamentów z prętów zbrojeniowych Ø 16 mm. 39

40 UWAGA: Kolorystyka wszystkich urządzeń siłowni terenowej szaro-zielona Elementy małej architektury - rozmieszczenie zgodnie z rysunkami nr 1,2,3 Tablice informacyjne ilość 2szt Dane techniczne: wysokość 250 cm, długość 69 cm, szerokość 13 cm, powierzchnia ekspozycji 50x70 Specyfikacja materiałowa: - konstrukcja: stal i żeliwo lakierowane - tablica: kompozyt polimerowy - powierzchnia ekspozycyjna: płyta PCV Montaż: przez zabetonowanie elementów kotwiących. Stojak rowerowy 5-stanowiskowy - ilość 2szt Dane techniczne: wysokość minimum 70cm, długość minimum 200cm, szerokość minimum 45cm Specyfikacja materiałowa -konstrukcja: stal i żeliwo malowane proszkowo, kolor czarny Montaż: przez zabetonowanie elementów kotwiących. 40

41 Ogrodzenie Projektuje się ogrodzenie panelowe proste o wysokości 1230 mm, słupki prostokątne o wymiarach 60x40x2,0mm stalowe, ocynkowane w rozstawie co 2,5m osadzone w fundamencie betonowym B15 o wym. 300x300 mm i gł. ca 900 mm. Wypełnienie ogrodzenia - panele o szerokości 2500 mm zgrzewane, ocynkowane, podwójne druty poziome 6+6 mm, pojedyncze druty pionowe 5 mm, oczko 200x50mm. Furtki należy wykonać jako rozwiązanie systemowe producenta ogrodzenia, wyposażyć w samodomykacz. Ostateczny przekrój słupków oraz sposób ich osadzenia należy przyjąć zgodnie z wytycznymi producenta ogrodzenia. Kolorystyka ogrodzenia jasny szary. Stoły do ping-ponga do wkopania - ilość 2 szt Dane techniczne: wysokość 91 cm, długość 274 cm, szerokość 152 cm, waga 692 kg strefa funkcjonowania urządzenia 25,94 m² 41

42 Specyfikacja materiałowa: - blat stołu wykonany z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany i lakierowany; - siatka do gry wykonana z blachy stalowej gr. m5mm; - całość urządzenia usztywniona jest dwoma kątownikami stalowymi o wymiarach 75x50x1630mm; - wszystkie elementy stalowe w urządzeniu ocynkowane są metodą ogniową; blat stołu po obwodzie chroni listwa aluminiowa, nadająca elegancki wygląd i zapobiegająca obiciom; - fundamenty beton klasy B-15. Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe zwioązany z gruntem poprzez fundamentowanie, głębokość posadowienia 0,46m. 42

43 Stół do gry w szachy do wkopania - ilość 4 szt Dane techniczne: wysokość 76 cm, długość 180 cm, szerokość 180 cm, waga 520 kg Specyfikacja materiałowa: - konstrukcja wykonana z betonu B30, zbrojonego drutem Ø8mm; - wersja do gry w szachy; - blat szlifowany i zaimpregnowany specjalnym lakierem; - obrzeża i narożniki okala aluminiowy profil o zaokrąglonych krawędziach; - siedziska wykonane z listew z tworzywa sztucznego. 43

44 Montaż: Według zaleceń producenta. Sposób posadowienia Wyrób na stałe zwioązany z gruntem, głębokość posadowienia 0,22m. 44

45 Stolik do przewijania dzieci W strefie dla najmłodszych zaplanowano stolik do przewijania dzieci. Jest to konstrukcja drewniana o wymiarach płyty:długość 72cm, szerokość 53 cm, grubość 4cm oraz wysokość całkowita 87cm. Konstrukcja oparta jest na 4 drewanianych słupach wym. 6x6cm. Materiał: drewno sosnowe impregnowane Montaż: przez zabetonowanie nóżek na głębokość 30cm przy użyciu obejmy u-kształtnej. Beton C16/20. 45

46 2.9.7 INFORMACJA BIOZ Plan BIOZ powinien zostać sporządzony przez kierownika budowy, lub innego wykonawcę w oparciu o dane zawarte w Dz. U. nr 151 poz z dnia 17 września 2002r. Ze względu na przedsięwzięcie należy uwzględnić następujące zagrożenia dla bezpieczeństwa i zdrowia ludzi: Roboty wykonywane przy użyciu dźwigów. Roboty prowadzone w pobliżu linii elektroenergetycznych. Roboty prowadzone w pasie drogowym. Prowadzenie wykopów ziemnych ODPROWADZENIE WÓD POWIERZCHNIOWYCH Przewiduje się odprowadzenie wód powierzchniowych z powierzchni utwardzonych na przyległe tereny zielone będące w granicach opracowania UWAGI KOŃCOWE: Całość prac wykonać zgodnie z aktualnymi przepisami i normami oraz projektem budowlano-wykonawczym. Wszystkie zastosowane materiały powinny spełniać wymagania obowiązujących norm i przepisów oraz posiadać niezbędne atesty oraz aprobaty techniczne wydane przez IBDiM potwierdzające ich cechy i jakość. Wykonawca jest zobowiązany do przeprowadzenia własnych obmiarów przed przystąpieniem do prac. Dopuszcza się zastosowanie innych niż przyjęte w dokumentacji urządzeń i materiałów pod warunkiem zamiany ich na równoważne lub lepsze. Zmiane rozwiązań należy uzgodnić z projektantem. Wszelkie nieścisłości w projekcie oraz odstępstwa wynikające ze zmian terenowych będą realizowane pod kierownictwem nadzoru autorskiego. 46

47 3. CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku Skala rysunku 1 Projekt zagospodarowania terenu 1:500 2 Projekt zagospodarowania terenu strefa I 1:250 3 Projekt zagospodarowaniaterenu - strefa II, III 1:250 4 Układ komunikacyjny - strefa I 1:250 5 Układ komunikacyjny - strefa II, III 1:250 6 Zieleń - strefa I 1:250 7 Zieleń - strefa II, III 1:250 8 Nawierzchnie bezpieczne-przekró - 9 Nawierzchnie mineralne piesze-przekrój - 47
