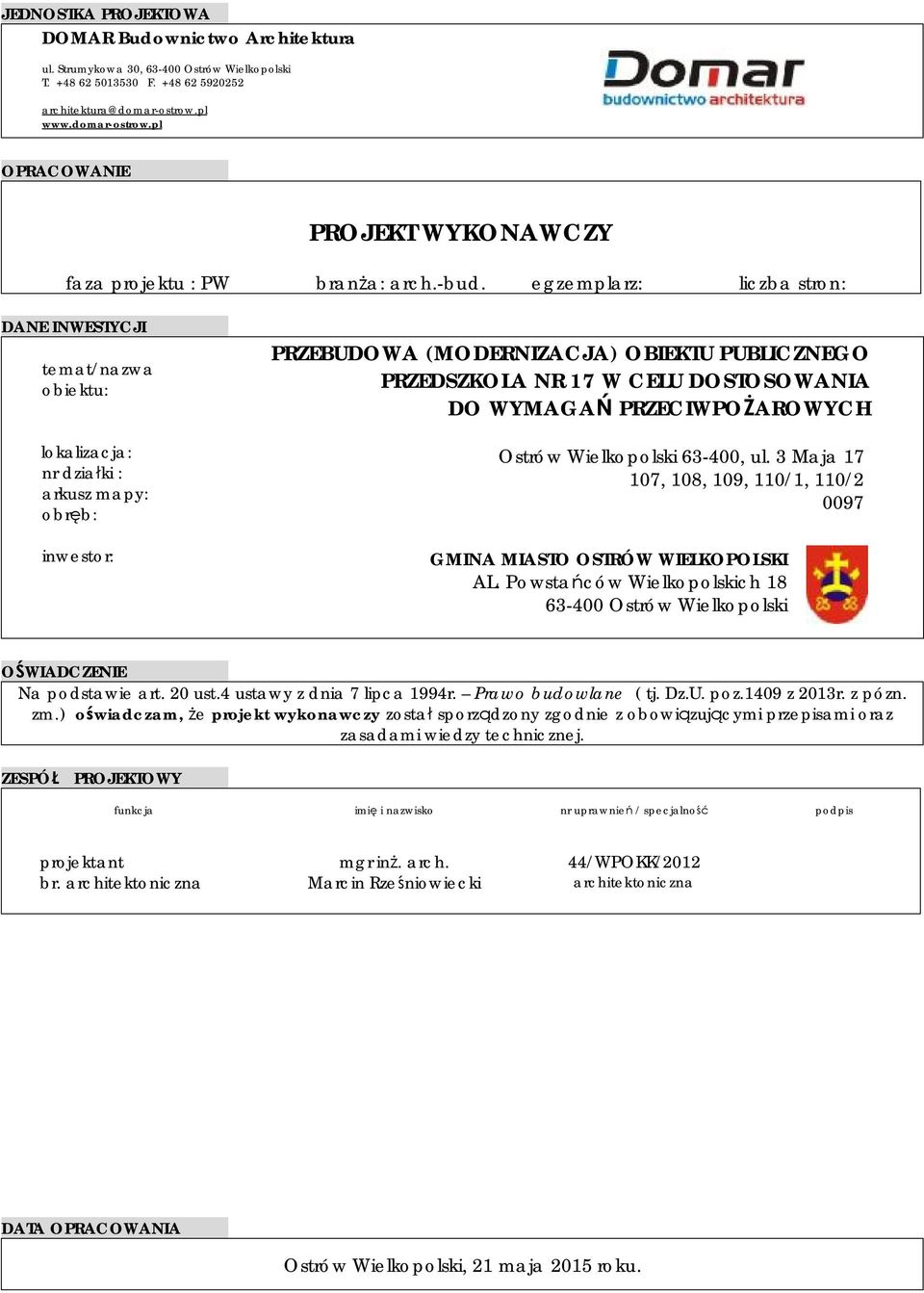

1 JEDNOSTKA PROJEKTOWA DOMAR Budownictwo Architektura OPRACOWANIE PROJEKT WYKONAWCZY faza projektu : PW branża: arch.-bud. egzemplarz: liczba stron: DANE INWESTYCJI temat/nazwa obiektu: lokalizacja: nr działki : arkusz mapy: obręb: inwestor: PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH Ostrów Wielkopolski , ul. 3 Maja , 108, 109, 110/1, 110/ GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. Powstańców Wielkopolskich Ostrów Wielkopolski OŚWIADCZENIE Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane ( tj. Dz.U. poz.1409 z 2013r. z pózn. zm.) oświadczam, że projekt wykonawczy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ZESPÓŁ PROJEKTOWY funkcja imię i nazwisko nr uprawnień / specjalność podpis projektant br. architektoniczna mgr inż. arch. Marcin Rześniowiecki 44/WPOKK/2012 architektoniczna DATA OPRACOWANIA Ostrów Wielkopolski, 21 maja 2015 roku.

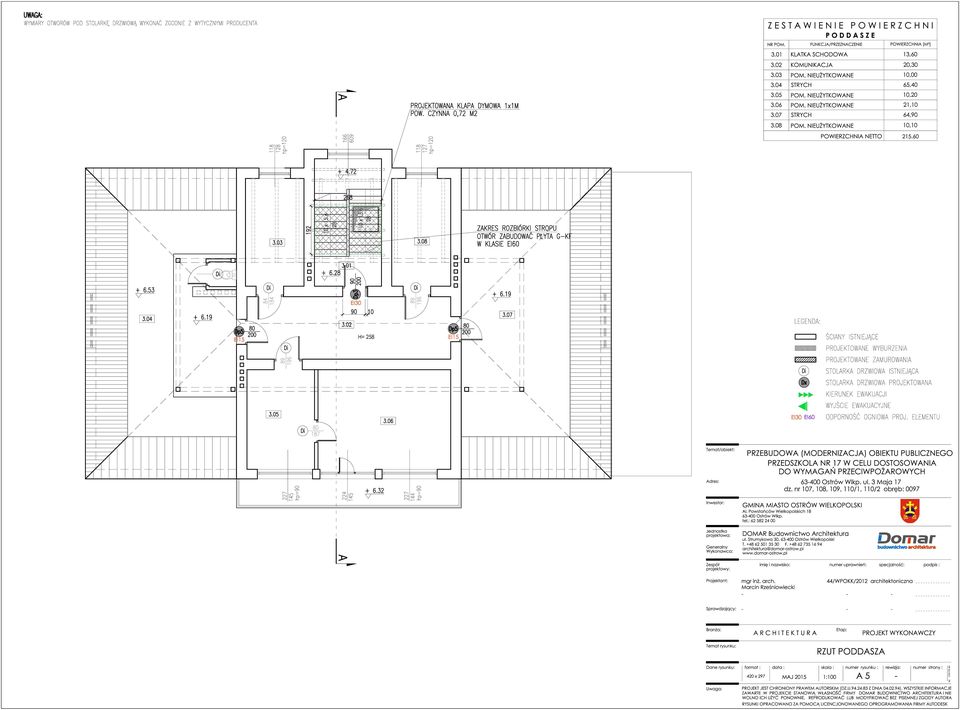

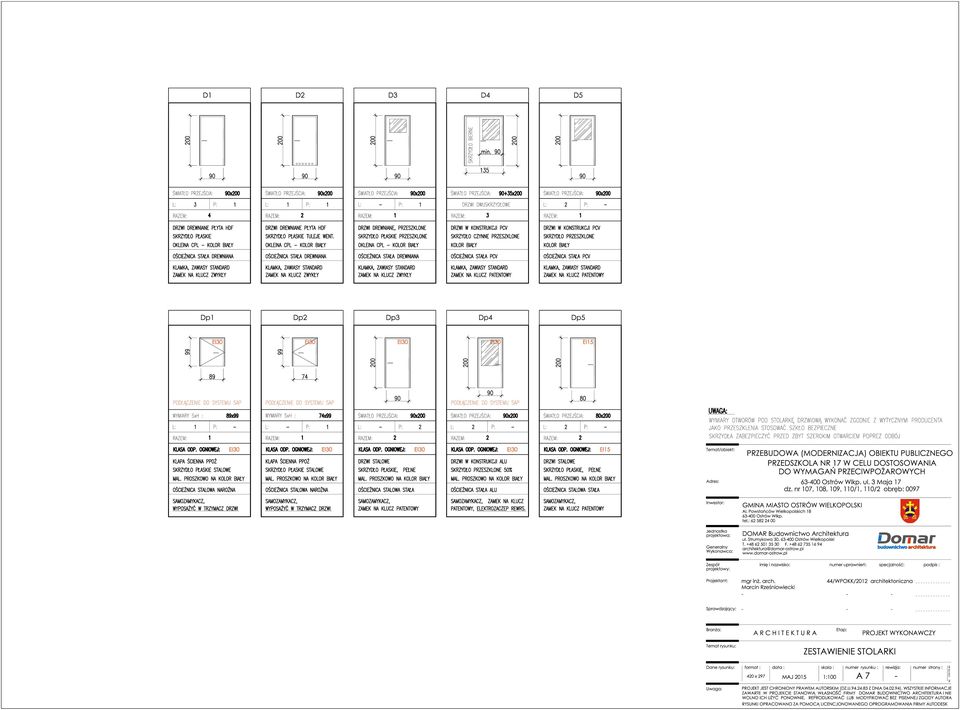

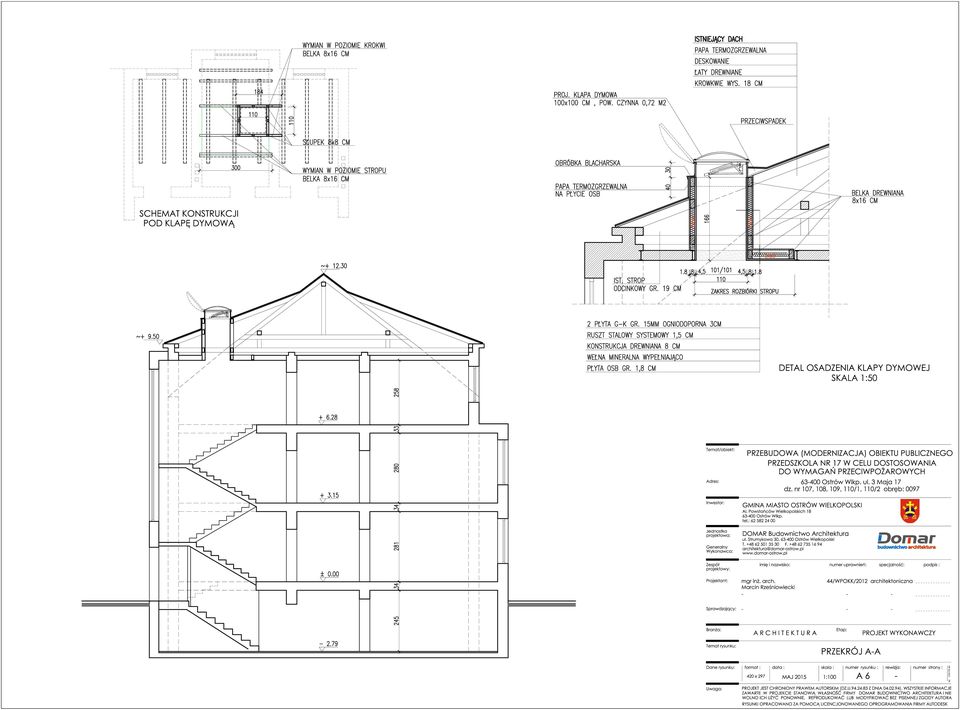

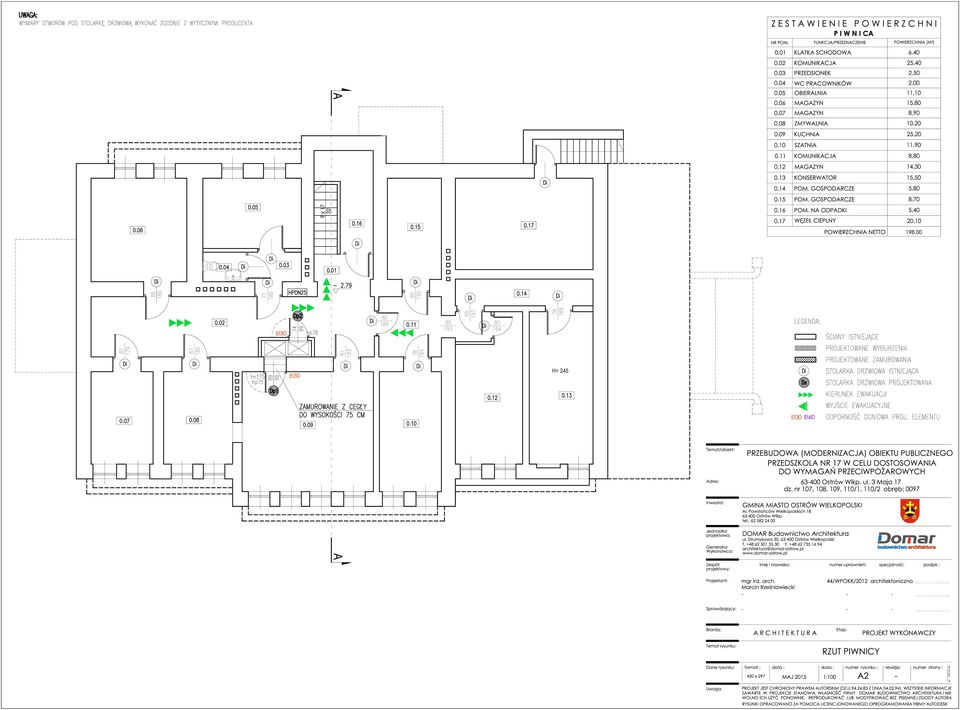

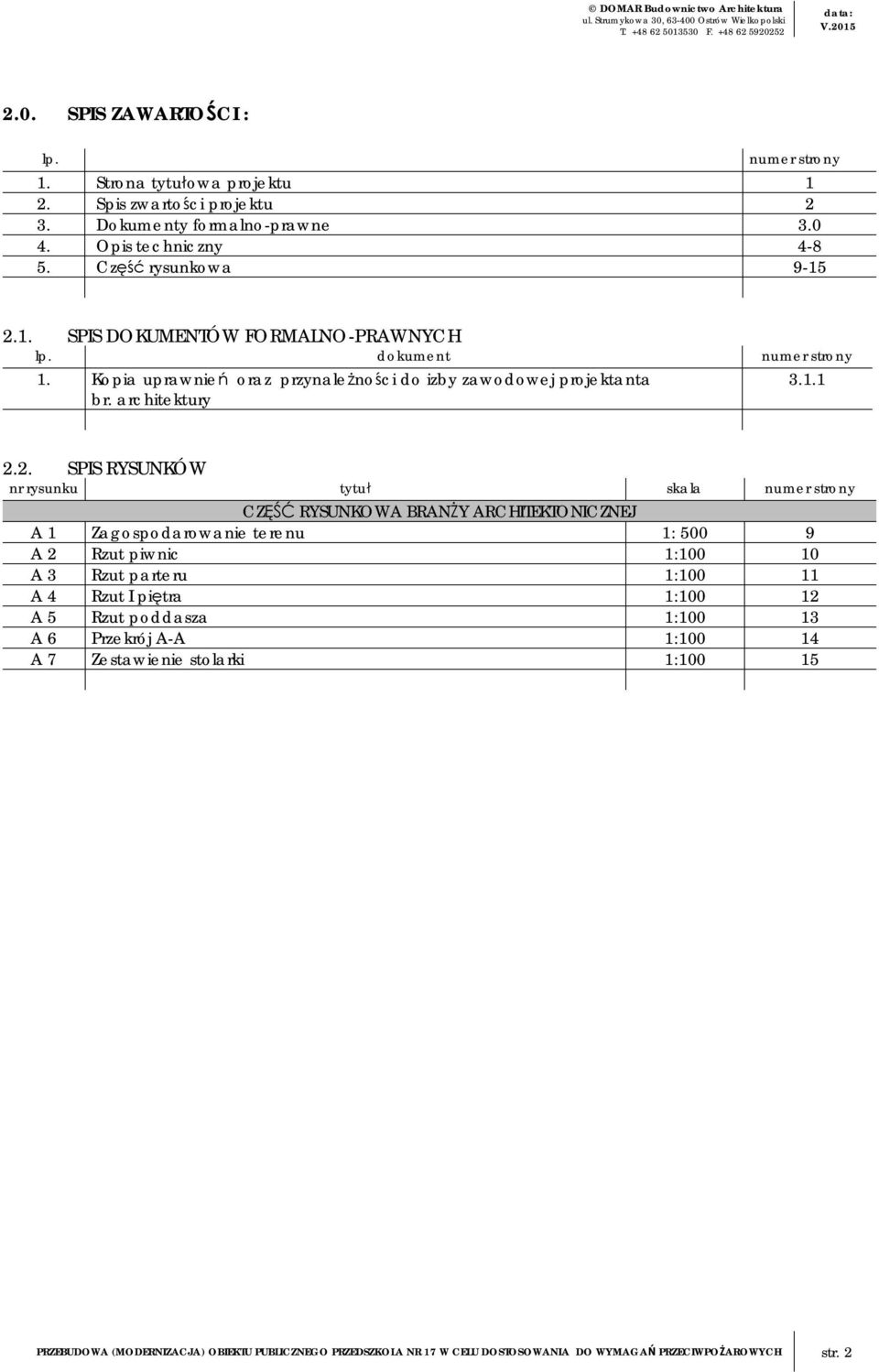

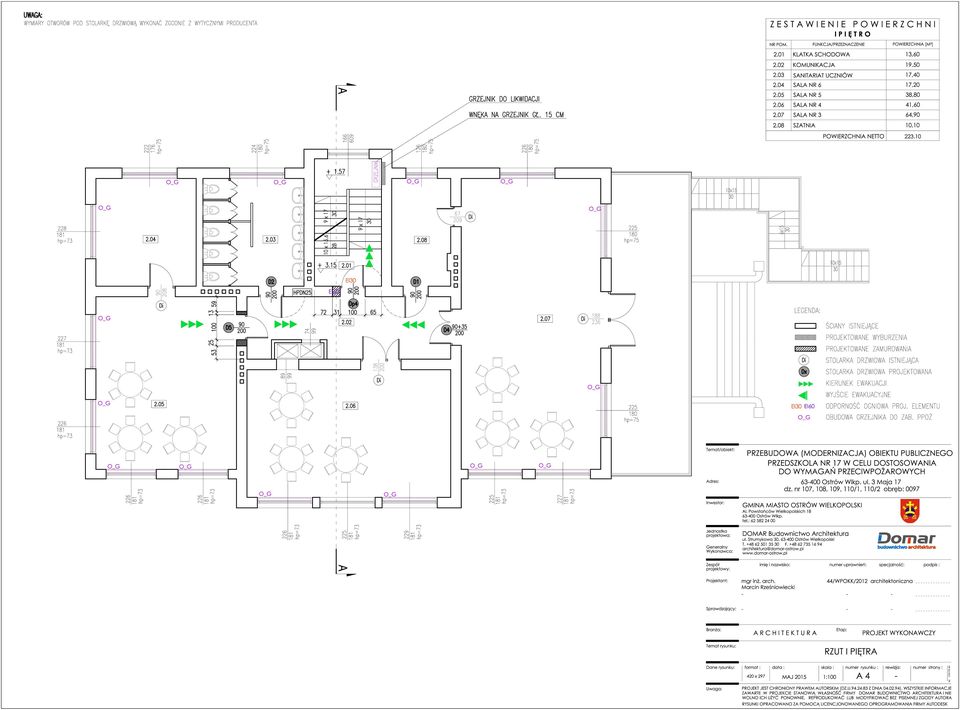

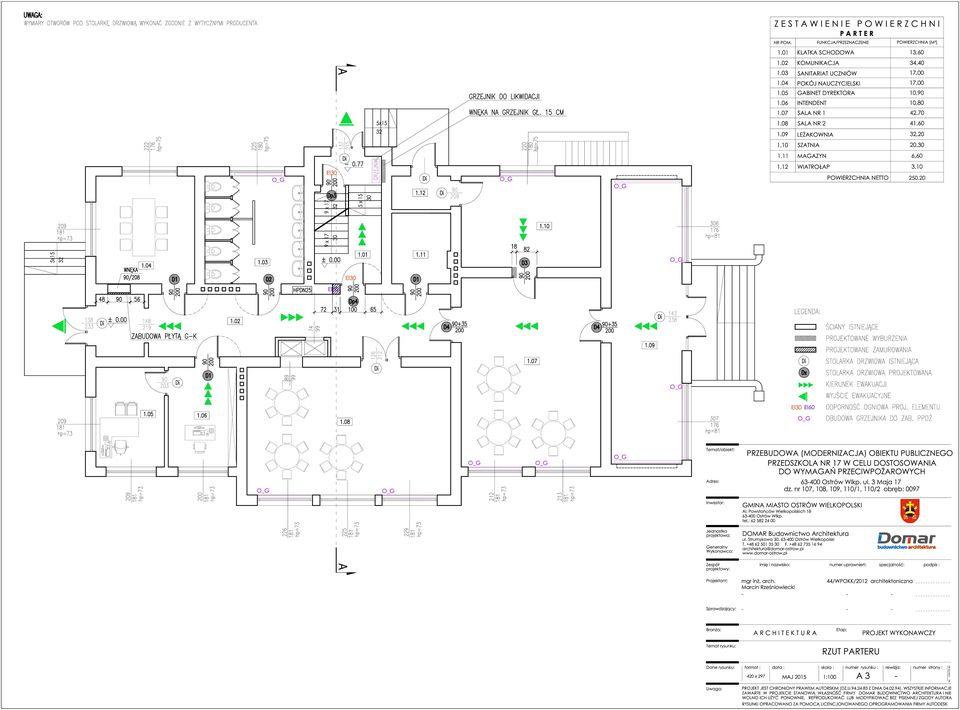

2 DOMAR Budownictwo Architektura data: V SPIS ZAWARTOŚCI : lp. numer strony 1. Strona tytułowa projektu 1 2. Spis zwartości projektu 2 3. Dokumenty formalno-prawne Opis techniczny Część rysunkowa SPIS DOKUMENTÓW FORMALNO-PRAWNYCH lp. dokument numer strony 1. Kopia uprawnień oraz przynależności do izby zawodowej projektanta br. architektury SPIS RYSUNKÓW nr rysunku tytuł skala numer strony CZĘŚĆ RYSUNKOWA BRANŻY ARCHITEKTONICZNEJ A 1 Zagospodarowanie terenu 1: A 2 Rzut piwnic 1: A 3 Rzut parteru 1: A 4 Rzut I piętra 1: A 5 Rzut poddasza 1: A 6 Przekrój A-A 1: A 7 Zestawienie stolarki 1: PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 2

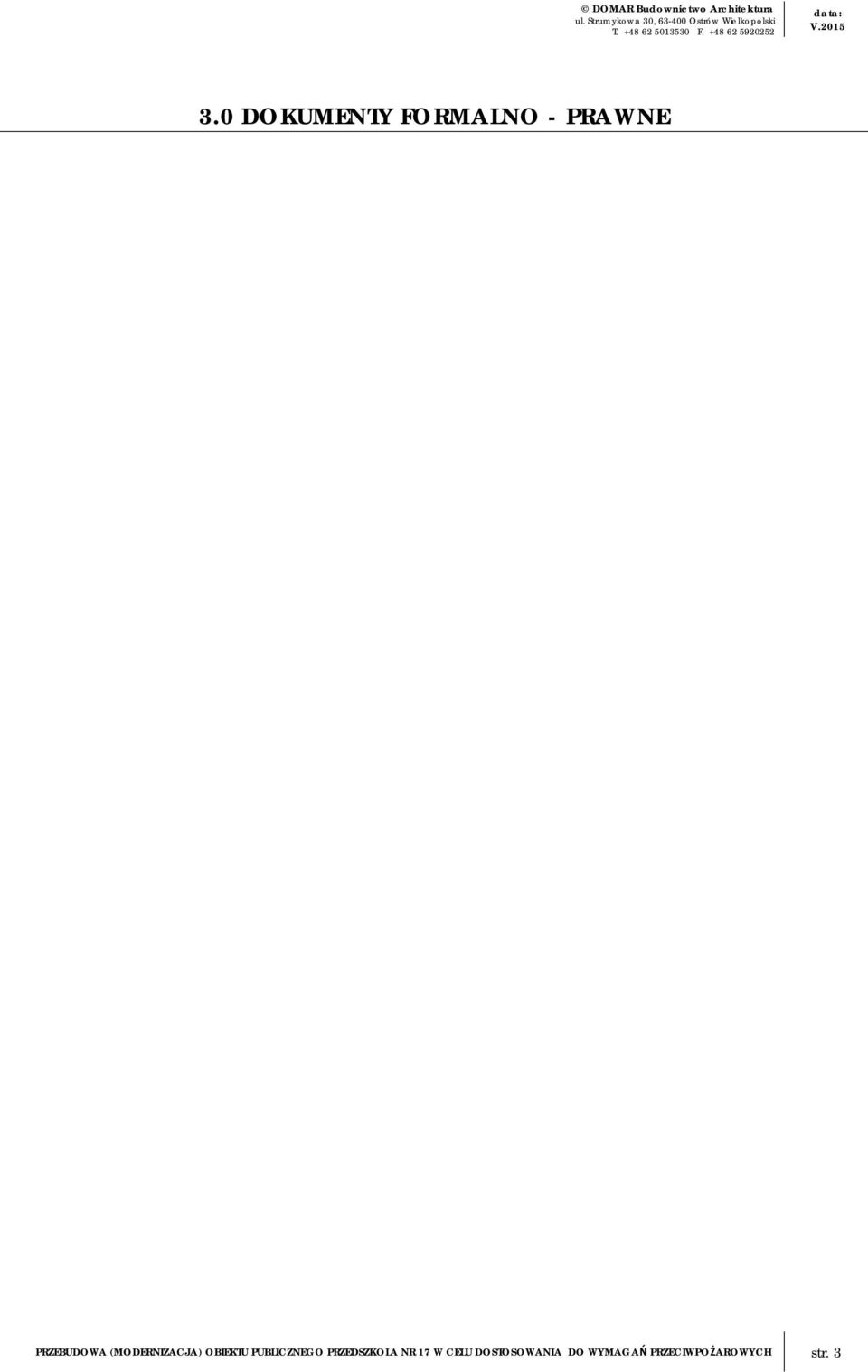

3 DOMAR Budownictwo Architektura data: V DOKUMENTY FORMALNO - PRAWNE PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 3

4 DOMAR Budownictwo Architektura data: V OPIS TECHNICZNY 4.1. DANE OGÓLNE Temat: PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH Lokalizacja: UL.3 MAJA 17, OSTRÓW WLKP. DZ. NR 107, 108, 109, 110/1, 110/2 OBRĘB : Inwestor : GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. POWSTAŃCÓW WIELKOPOLSKICH Własność: INWESTOR Podstawa opracowania: - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami). - wizja lokalna - program funkcjonalno- użytkowy opracowany przez Inwestora - Postanowienie nr 223/2014 Wielkopolskiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej z dnia 15 września 2014 roku - Postanowienie nr 223-1/2014 Wielkopolskiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej z dnia 16 września 2014 roku - Ekspertyza techniczna w zakresie bezpieczeństwa pożarowego Publicznego Przedszkola Nr 17 opracowana przez inz. bud. Zdzisława Koneckiego oraz rzeczoznawcę ds. zabezpieczeń przeciwpożarowych mgr inż. Ryszarda Frątczaka, data opracowania sierpień 2014 roku Jednostka projektowa oraz Generalny Wykonawca : DOMAR Budownictwo Architektura OSTRÓW WIELKOPOLSKI UL. STRUMYKOWA 30 TEL Cel i zakres opracowania : Niniejsza dokumentacja projektowa została opracowana na potrzeby prowadzenia robót budowlanych udzielonych na podstawie zamówienia publicznego w systemie zaprojektuj i zbuduj dla zadania inwestycyjnego pod nazwą Modernizacja obiektu Publicznego Przedszkola nr 17. Zakres dokumentacji obejmuje przebudowę budynku na podstawie wniosków i zaleceń zawartych w ekspertyzie technicznej i zatwierdzonych Postanowieniami Wielkopolskiego Komendanta Wojewódzkie Państwowej Straży Pożarnej w celu dostosowania budynku do niektórych przepisów w zakresie bezpieczeństwa pożarowego określonych w Warunkach technicznych jakim powinny odpowiadać PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 4

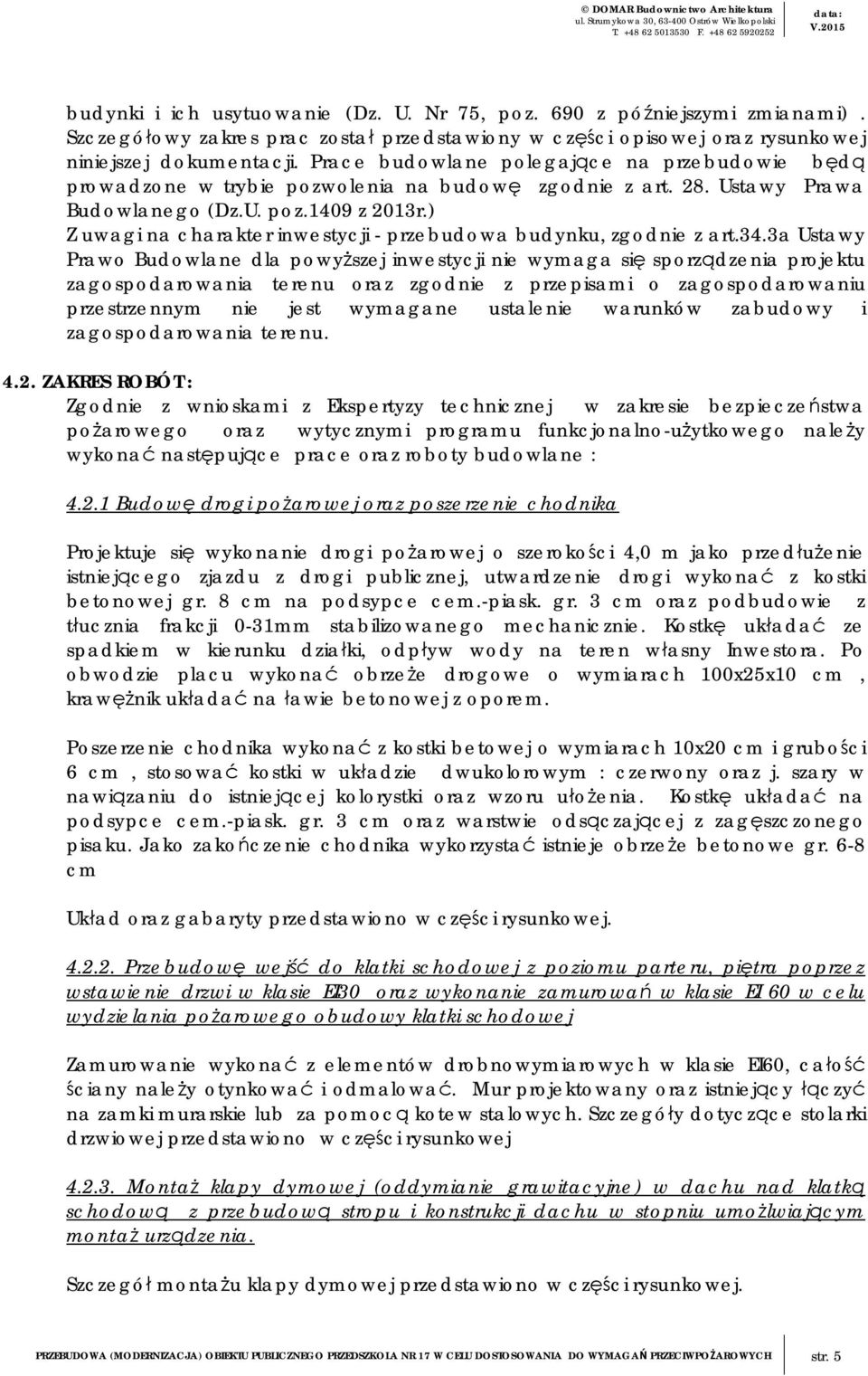

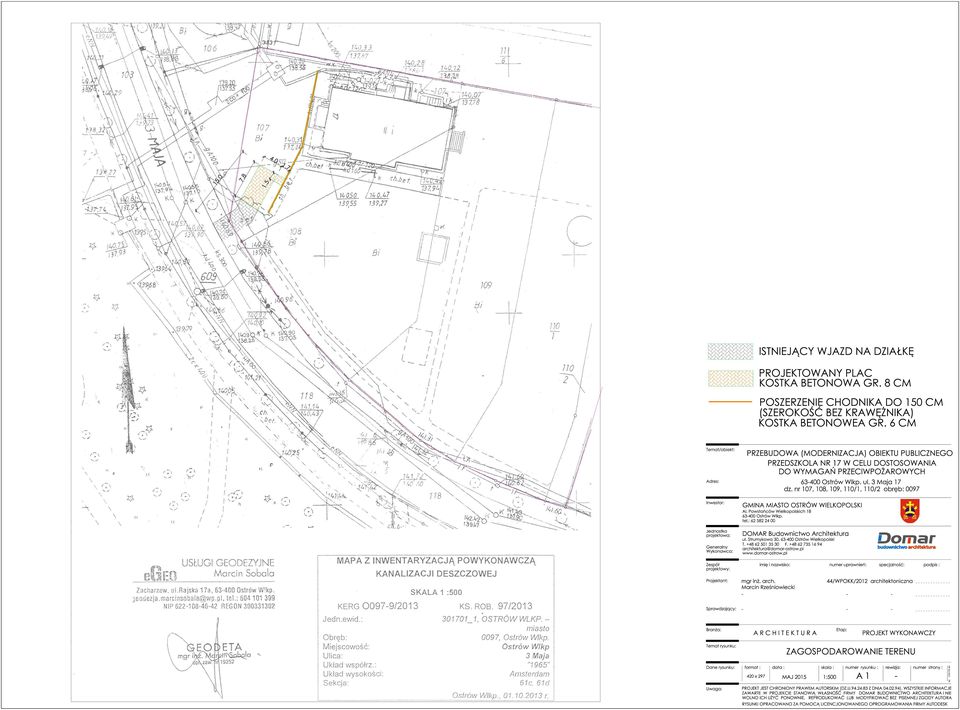

5 DOMAR Budownictwo Architektura data: V.2015 budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami). Szczegółowy zakres prac został przedstawiony w części opisowej oraz rysunkowej niniejszej dokumentacji. Prace budowlane polegające na przebudowie będą prowadzone w trybie pozwolenia na budowę zgodnie z art. 28. Ustawy Prawa Budowlanego (Dz.U. poz.1409 z 2013r.) Z uwagi na charakter inwestycji - przebudowa budynku, zgodnie z art.34.3a Ustawy Prawo Budowlane dla powyższej inwestycji nie wymaga się sporządzenia projektu zagospodarowania terenu oraz zgodnie z przepisami o zagospodarowaniu przestrzennym nie jest wymagane ustalenie warunków zabudowy i zagospodarowania terenu ZAKRES ROBÓT : Zgodnie z wnioskami z Ekspertyzy technicznej w zakresie bezpieczeństwa pożarowego oraz wytycznymi programu funkcjonalno-użytkowego należy wykonać następujące prace oraz roboty budowlane : Budowę drogi pożarowej oraz poszerzenie chodnika Projektuje się wykonanie drogi pożarowej o szerokości 4,0 m jako przedłużenie istniejącego zjazdu z drogi publicznej, utwardzenie drogi wykonać z kostki betonowej gr. 8 cm na podsypce cem.-piask. gr. 3 cm oraz podbudowie z tłucznia frakcji 0-31mm stabilizowanego mechanicznie. Kostkę układać ze spadkiem w kierunku działki, odpływ wody na teren własny Inwestora. Po obwodzie placu wykonać obrzeże drogowe o wymiarach 100x25x10 cm, krawężnik układać na ławie betonowej z oporem. Poszerzenie chodnika wykonać z kostki betowej o wymiarach 10x20 cm i grubości 6 cm, stosować kostki w układzie dwukolorowym : czerwony oraz j. szary w nawiązaniu do istniejącej kolorystki oraz wzoru ułożenia. Kostkę układać na podsypce cem.-piask. gr. 3 cm oraz warstwie odsączającej z zagęszczonego pisaku. Jako zakończenie chodnika wykorzystać istnieje obrzeże betonowe gr. 6-8 cm Układ oraz gabaryty przedstawiono w części rysunkowej Przebudowę wejść do klatki schodowej z poziomu parteru, piętra poprzez wstawienie drzwi w klasie EI30 oraz wykonanie zamurowań w klasie EI 60 w celu wydzielania pożarowego obudowy klatki schodowej Zamurowanie wykonać z elementów drobnowymiarowych w klasie EI60, całość ściany należy otynkować i odmalować. Mur projektowany oraz istniejący łączyć na zamki murarskie lub za pomocą kotew stalowych. Szczegóły dotyczące stolarki drzwiowej przedstawiono w części rysunkowej Montaż klapy dymowej (oddymianie grawitacyjne) w dachu nad klatką schodową z przebudową stropu i konstrukcji dachu w stopniu umożlwiającym montaż urządzenia. Szczegół montażu klapy dymowej przedstawiono w części rysunkowej. PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 5

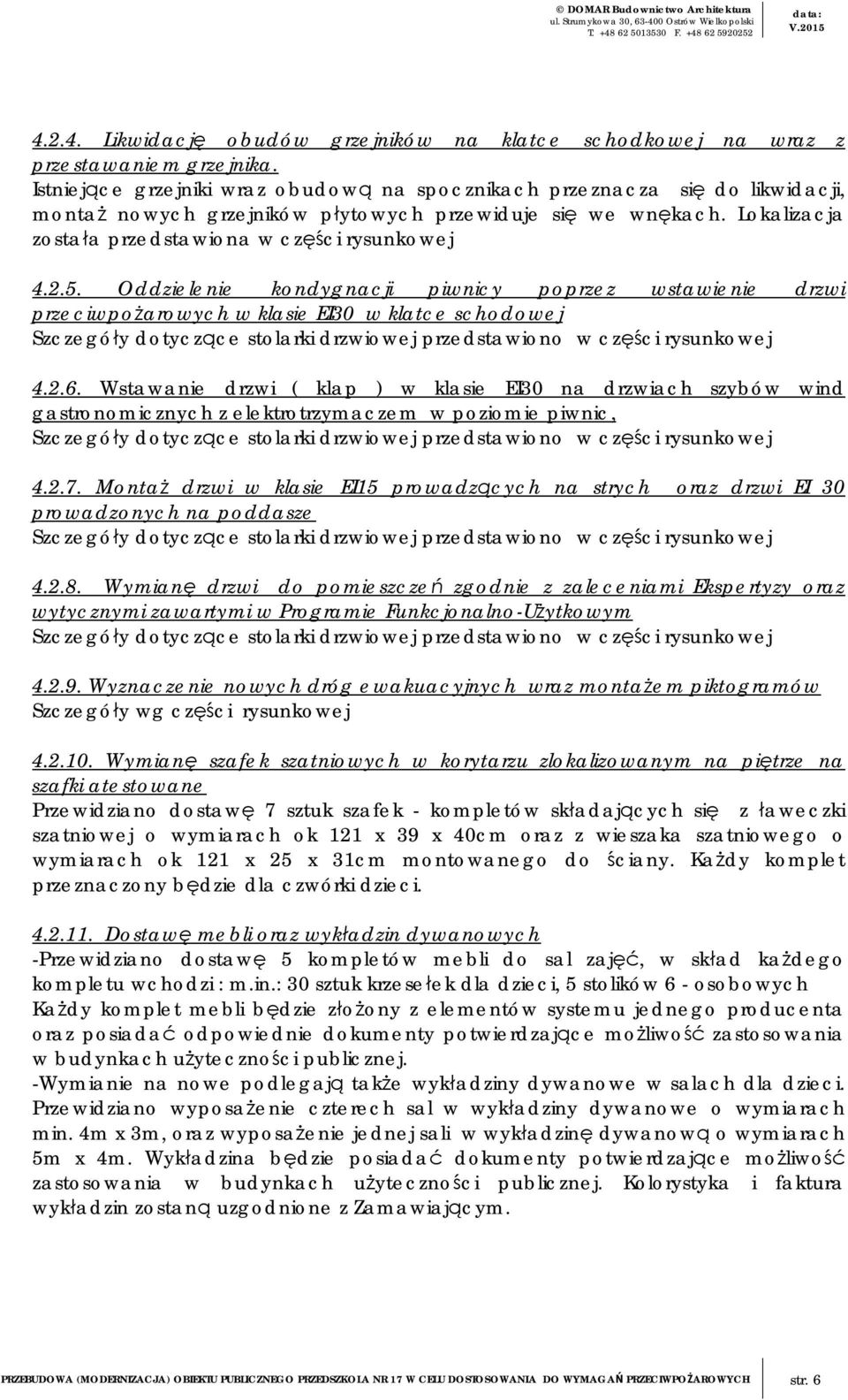

6 DOMAR Budownictwo Architektura data: V Likwidację obudów grzejników na klatce schodkowej na wraz z przestawaniem grzejnika. Istniejące grzejniki wraz obudową na spocznikach przeznacza się do likwidacji, montaż nowych grzejników płytowych przewiduje się we wnękach. Lokalizacja została przedstawiona w części rysunkowej Oddzielenie kondygnacji piwnicy poprzez wstawienie drzwi przeciwpożarowych w klasie EI30 w klatce schodowej Szczegóły dotyczące stolarki drzwiowej przedstawiono w części rysunkowej Wstawanie drzwi ( klap ) w klasie EI30 na drzwiach szybów wind gastronomicznych z elektrotrzymaczem w poziomie piwnic, Szczegóły dotyczące stolarki drzwiowej przedstawiono w części rysunkowej Montaż drzwi w klasie EI15 prowadzących na strych oraz drzwi EI 30 prowadzonych na poddasze Szczegóły dotyczące stolarki drzwiowej przedstawiono w części rysunkowej Wymianę drzwi do pomieszczeń zgodnie z zaleceniami Ekspertyzy oraz wytycznymi zawartymi w Programie Funkcjonalno-Użytkowym Szczegóły dotyczące stolarki drzwiowej przedstawiono w części rysunkowej Wyznaczenie nowych dróg ewakuacyjnych wraz montażem piktogramów Szczegóły wg części rysunkowej Wymianę szafek szatniowych w korytarzu zlokalizowanym na piętrze na szafki atestowane Przewidziano dostawę 7 sztuk szafek - kompletów składających się z ławeczki szatniowej o wymiarach ok 121 x 39 x 40cm oraz z wieszaka szatniowego o wymiarach ok 121 x 25 x 31cm montowanego do ściany. Każdy komplet przeznaczony będzie dla czwórki dzieci Dostawę mebli oraz wykładzin dywanowych -Przewidziano dostawę 5 kompletów mebli do sal zajęć, w skład każdego kompletu wchodzi : m.in.: 30 sztuk krzesełek dla dzieci, 5 stolików 6 - osobowych Każdy komplet mebli będzie złożony z elementów systemu jednego producenta oraz posiadać odpowiednie dokumenty potwierdzające możliwość zastosowania w budynkach użyteczności publicznej. -Wymianie na nowe podlegają także wykładziny dywanowe w salach dla dzieci. Przewidziano wyposażenie czterech sal w wykładziny dywanowe o wymiarach min. 4m x 3m, oraz wyposażenie jednej sali w wykładzinę dywanową o wymiarach 5m x 4m. Wykładzina będzie posiadać dokumenty potwierdzające możliwość zastosowania w budynkach użyteczności publicznej. Kolorystyka i faktura wykładzin zostaną uzgodnione z Zamawiającym. PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 6

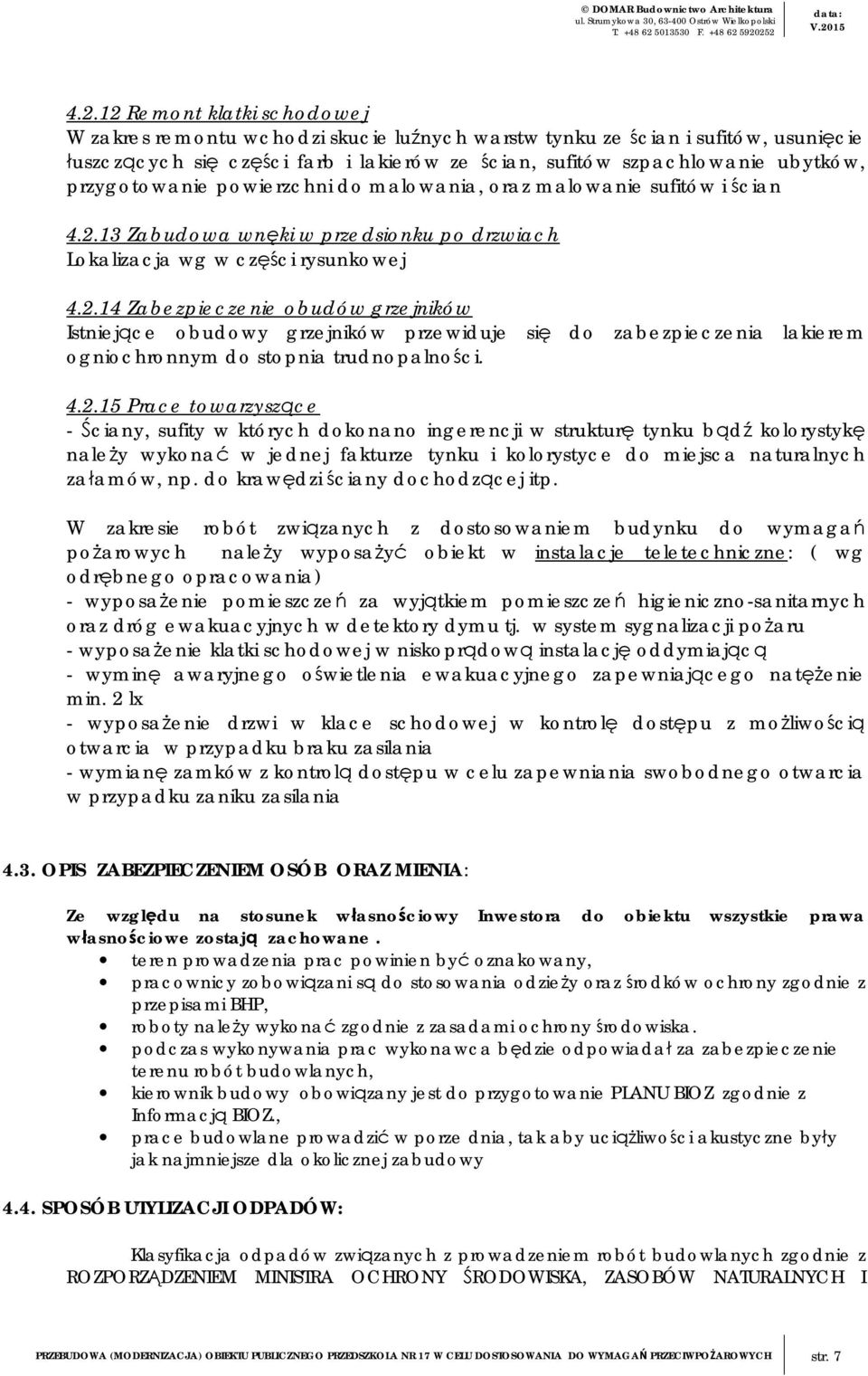

7 DOMAR Budownictwo Architektura data: V Remont klatki schodowej W zakres remontu wchodzi skucie luźnych warstw tynku ze ścian i sufitów, usunięcie łuszczących się części farb i lakierów ze ścian, sufitów szpachlowanie ubytków, przygotowanie powierzchni do malowania, oraz malowanie sufitów i ścian Zabudowa wnęki w przedsionku po drzwiach Lokalizacja wg w części rysunkowej Zabezpieczenie obudów grzejników Istniejące obudowy grzejników przewiduje się do zabezpieczenia lakierem ogniochronnym do stopnia trudnopalności Prace towarzyszące - Ściany, sufity w których dokonano ingerencji w strukturę tynku bądź kolorystykę należy wykonać w jednej fakturze tynku i kolorystyce do miejsca naturalnych załamów, np. do krawędzi ściany dochodzącej itp. W zakresie robót związanych z dostosowaniem budynku do wymagań pożarowych należy wyposażyć obiekt w instalacje teletechniczne: ( wg odrębnego opracowania) - wyposażenie pomieszczeń za wyjątkiem pomieszczeń higieniczno-sanitarnych oraz dróg ewakuacyjnych w detektory dymu tj. w system sygnalizacji pożaru - wyposażenie klatki schodowej w niskoprądową instalację oddymiającą - wyminę awaryjnego oświetlenia ewakuacyjnego zapewniającego natężenie min. 2 lx - wyposażenie drzwi w klace schodowej w kontrolę dostępu z możliwością otwarcia w przypadku braku zasilania - wymianę zamków z kontrolą dostępu w celu zapewniania swobodnego otwarcia w przypadku zaniku zasilania 4.3. OPIS ZABEZPIECZENIEM OSÓB ORAZ MIENIA: Ze względu na stosunek własnościowy Inwestora do obiektu wszystkie prawa własnościowe zostają zachowane. teren prowadzenia prac powinien być oznakowany, pracownicy zobowiązani są do stosowania odzieży oraz środków ochrony zgodnie z przepisami BHP, roboty należy wykonać zgodnie z zasadami ochrony środowiska. podczas wykonywania prac wykonawca będzie odpowiadał za zabezpieczenie terenu robót budowlanych, kierownik budowy obowiązany jest do przygotowanie PLANU BIOZ zgodnie z Informacją BIOZ., prace budowlane prowadzić w porze dnia, tak aby uciążliwości akustyczne były jak najmniejsze dla okolicznej zabudowy 4.4. SPOSÓB UTYLIZACJI ODPADÓW: Klasyfikacja odpadów związanych z prowadzeniem robót budowlanych zgodnie z ROZPORZĄDZENIEM MINISTRA OCHRONY ŚRODOWISKA, ZASOBÓW NATURALNYCH I PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 7

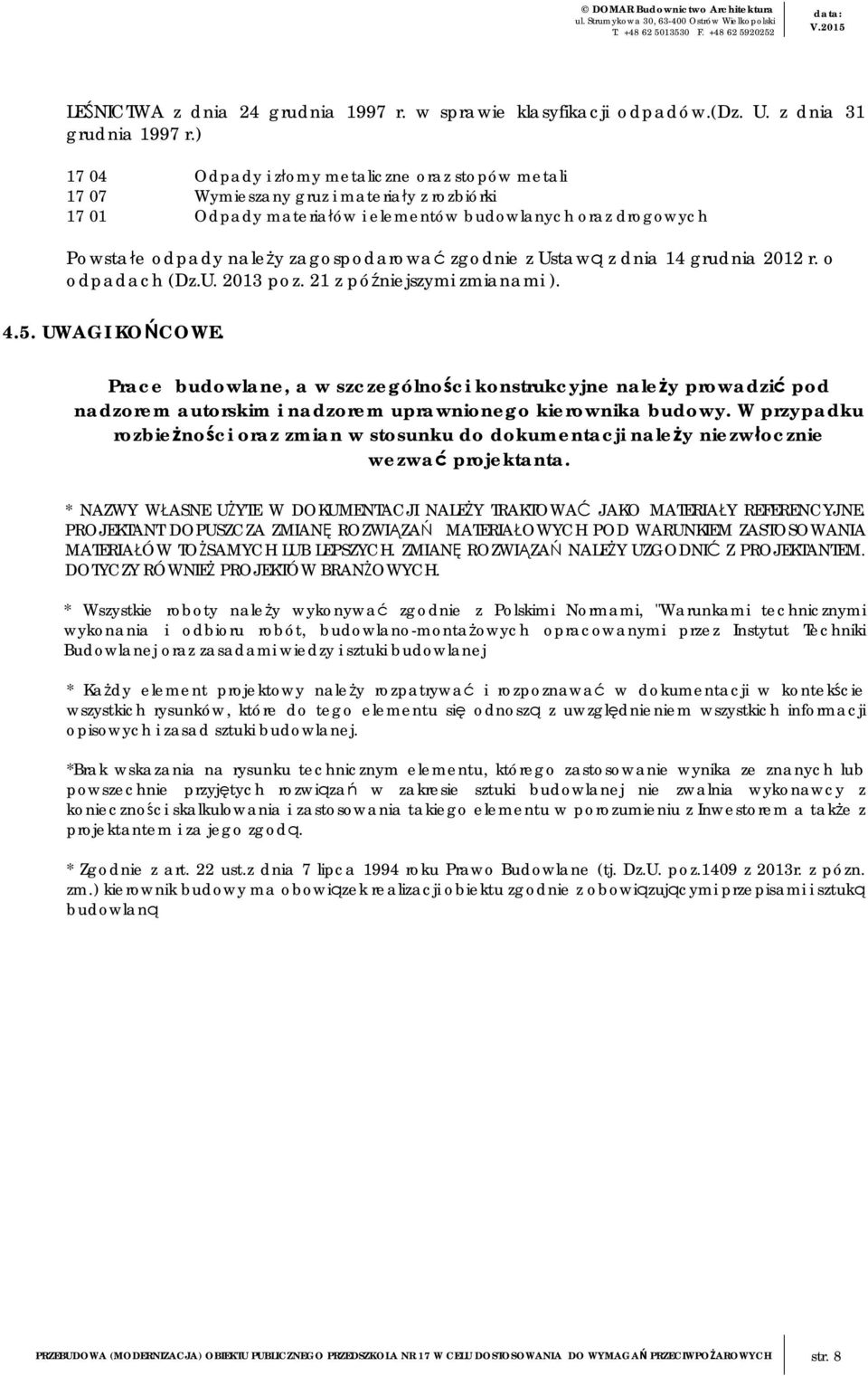

8 DOMAR Budownictwo Architektura data: V.2015 LEŚNICTWA z dnia 24 grudnia 1997 r. w sprawie klasyfikacji odpadów.(dz. U. z dnia 31 grudnia 1997 r.) Odpady i złomy metaliczne oraz stopów metali Wymieszany gruz i materiały z rozbiórki Odpady materiałów i elementów budowlanych oraz drogowych Powstałe odpady należy zagospodarować zgodnie z Ustawą z dnia 14 grudnia 2012 r. o odpadach (Dz.U poz. 21 z późniejszymi zmianami ) UWAGI KOŃCOWE. Prace budowlane, a w szczególności konstrukcyjne należy prowadzić pod nadzorem autorskim i nadzorem uprawnionego kierownika budowy. W przypadku rozbieżności oraz zmian w stosunku do dokumentacji należy niezwłocznie wezwać projektanta. * NAZWY WŁASNE UŻYTE W DOKUMENTACJI NALEŻY TRAKTOWAĆ JAKO MATERIAŁY REFERENCYJNE. PROJEKTANT DOPUSZCZA ZMIANĘ ROZWIĄZAŃ MATERIAŁOWYCH POD WARUNKIEM ZASTOSOWANIA MATERIAŁÓW TOŻSAMYCH LUB LEPSZYCH. ZMIANĘ ROZWIĄZAŃ NALEŻY UZGODNIĆ Z PROJEKTANTEM. DOTYCZY RÓWNIEŻ PROJEKTÓW BRANŻOWYCH. * Wszystkie roboty należy wykonywać zgodnie z Polskimi Normami, "Warunkami technicznymi wykonania i odbioru robót, budowlano-montażowych opracowanymi przez Instytut Techniki Budowlanej oraz zasadami wiedzy i sztuki budowlanej * Każdy element projektowy należy rozpatrywać i rozpoznawać w dokumentacji w kontekście wszystkich rysunków, które do tego elementu się odnoszą z uwzględnieniem wszystkich informacji opisowych i zasad sztuki budowlanej. *Brak wskazania na rysunku technicznym elementu, którego zastosowanie wynika ze znanych lub powszechnie przyjętych rozwiązań w zakresie sztuki budowlanej nie zwalnia wykonawcy z konieczności skalkulowania i zastosowania takiego elementu w porozumieniu z Inwestorem a także z projektantem i za jego zgodą. * Zgodnie z art. 22 ust.z dnia 7 lipca 1994 roku Prawo Budowlane (tj. Dz.U. poz.1409 z 2013r. z pózn. zm.) kierownik budowy ma obowiązek realizacji obiektu zgodnie z obowiązującymi przepisami i sztuką budowlaną PRZEBUDOWA (MODERNIZACJA) OBIEKTU PUBLICZNEGO PRZEDSZKOLA NR 17 W CELU DOSTOSOWANIA DO WYMAGAŃ PRZECIWPOŻAROWYCH str. 8
