1 Rittal Nowości 2008/2009 Uzupełnienie do Rittal Katalog 32 R

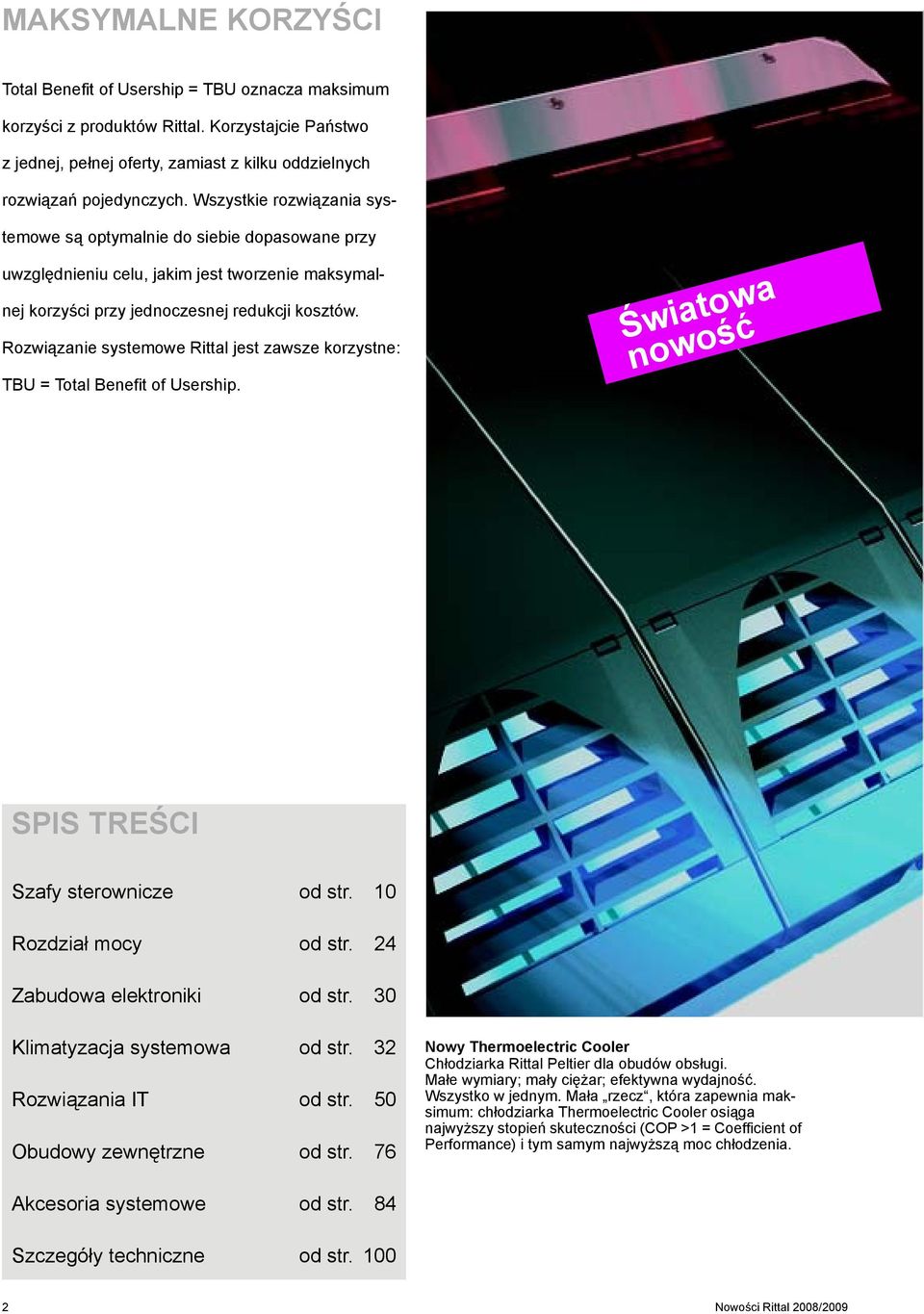

2 MAKSYMALNE KORZYŚCI Total Benefit of Usership = TBU oznacza maksimum korzyści z produktów Rittal. Korzystajcie Państwo z jednej, pełnej oferty, zamiast z kilku oddzielnych rozwiązań pojedynczych. Wszystkie rozwiązania systemowe są optymalnie do siebie dopasowane przy uwzględnieniu celu, jakim jest tworzenie maksymalnej korzyści przy jednoczesnej redukcji kosztów. Rozwiązanie systemowe Rittal jest zawsze korzystne: TBU = Total Benefit of Usership. Światowa nowość SPIS TREŚCI Szafy sterownicze od str. 0 Rozdział mocy od str. 24 Zabudowa elektroniki od str. 30 Klimatyzacja systemowa od str. 32 Rozwiązania IT od str. 50 Obudowy zewnętrzne od str. 76 Nowy Thermoelectric Cooler Chłodziarka Rittal Peltier dla obudów obsługi. Małe wymiary; mały ciężar; efektywna wydajność. Wszystko w jednym. Mała rzecz, która zapewnia maksimum: chłodziarka Thermoelectric Cooler osiąga najwyższy stopień skuteczności (COP > = Coefficient of Performance) i tym samym najwyższą moc chłodzenia. Akcesoria systemowe od str. 84 Szczegóły techniczne od str Nowości Rittal 2008/2009

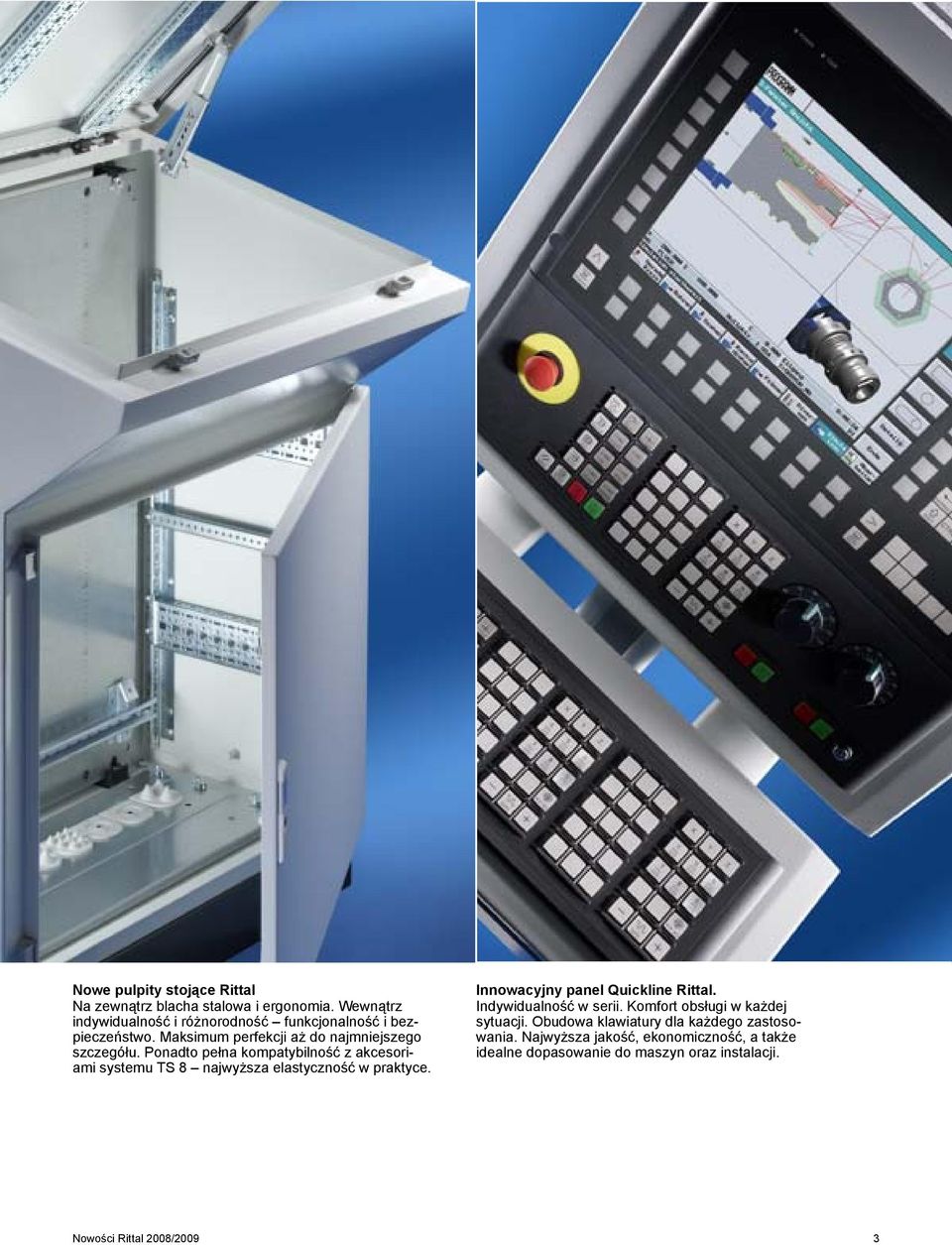

3 Nowe pulpity stojące Rittal Na zewnątrz blacha stalowa i ergonomia. Wewnątrz indywidualność i różnorodność funkcjonalność i bezpieczeństwo. Maksimum perfekcji aż do najmniejszego szczegółu. Ponadto pełna kompatybilność z akcesoriami systemu TS 8 najwyższa elastyczność w praktyce. Innowacyjny panel Quickline Rittal. Indywidualność w serii. Komfort obsługi w każdej sytuacji. Obudowa klawiatury dla każdego zastosowania. Najwyższa jakość, ekonomiczność, a także idealne dopasowanie do maszyn oraz instalacji. Nowości Rittal 2008/2009 3

4 MAKSYMALNA MOC Ri4Power typ 2-4 to strukturyzowane rozwiązania systemowe: szafy plus akcesoria plus komponenty systemowe do szybkiej i bezpiecznej budowy rozdzielni niskiego napięcia dla maszyn, urządzeń i budynków. Nowość: Ri4Power typ 2-4 teraz do 4000 A Ri4Power typ 2-4 to maksymalna moc procesowa i bezpieczeństwo. Wewnętrzny podział formy dla rozdziału mocy w systemie TS 8 oferuje wiele zalet: Stylistyka wewnętrznego podziału zapewnia wysoką funkcjonalność oraz prostą i bezpieczną modyfikację urządzeń rozdzielczych. System jest kompatybilny z wyłącznikami głównymi wszystkich czołowych producentów. 4 Nowości Rittal 2008/2009

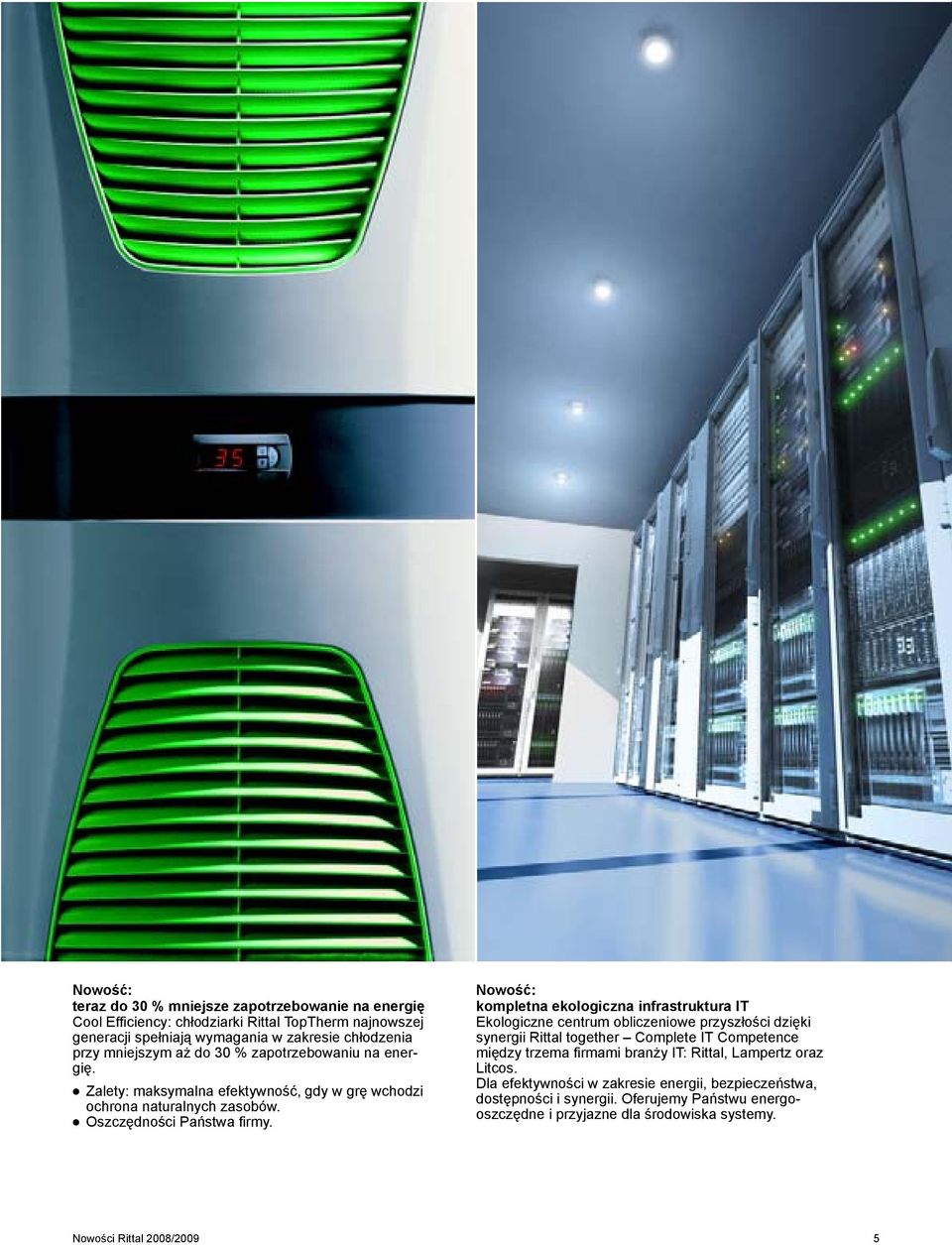

5 Nowość: teraz do 30 % mniejsze zapotrzebowanie na energię Cool Efficiency: chłodziarki Rittal TopTherm najnowszej generacji spełniają wymagania w zakresie chłodzenia przy mniejszym aż do 30 % zapotrzebowaniu na energię. Zalety: maksymalna efektywność, gdy w grę wchodzi ochrona naturalnych zasobów. Oszczędności Państwa firmy. Nowość: kompletna ekologiczna infrastruktura IT Ekologiczne centrum obliczeniowe przyszłości dzięki synergii Rittal together Complete IT Competence między trzema firmami branży IT: Rittal, Lampertz oraz Litcos. Dla efektywności w zakresie energii, bezpieczeństwa, dostępności i synergii. Oferujemy Państwu energooszczędne i przyjazne dla środowiska systemy. Nowości Rittal 2008/2009 5

6 MAKSYMALNA JAKOŚĆ Rittal działa szybciej, gdy chodzi o jakość serwisu. Dzięki najobszerniejszemu programowi natychmiastowej dostawy dla szaf sterowniczych firma Rittal oferuje jeden z najszybszych serwisów dostawczych na świecie, dla Państwa maksymalnych korzyści. Niezależnie od tego, gdzie na świecie rozwijają i realizują Państwo rozwiązania dla swoich klientów, jesteśmy w Państwa pobliżu i naszym celem jest błyskawiczna realizacja wszystkich Państwa zapytań i zleceń. Szybko, szybciej, Rittal. 6 Nowości Rittal 2008/2009

7 Nowy wymiar wartości dla klientów: TBU staje się dla Państwa konkretną wielkością. Od planowania, poprzez obróbkę i montaż, aż po dostawę. Kilka kliknięć myszą i projekt szafy w 3D gotowy. Jest to możliwe dzięki jedynej w swoim rodzaju współpracy Electric P8, EPLAN Cabinet i RiCAD 3D. Na podstawie tych danych Rittal steruje produkcją i przeprowadza mechaniczną obróbkę. Rozbudowa o akcesoria systemowe również odbywa się zgodnie z Państwa wytycznymi. Szybko otrzymują Państwo idealnie wykonaną i kompletną szafę sterowniczą wraz z dokumentacją. Nowości Rittal 2008/2009 7

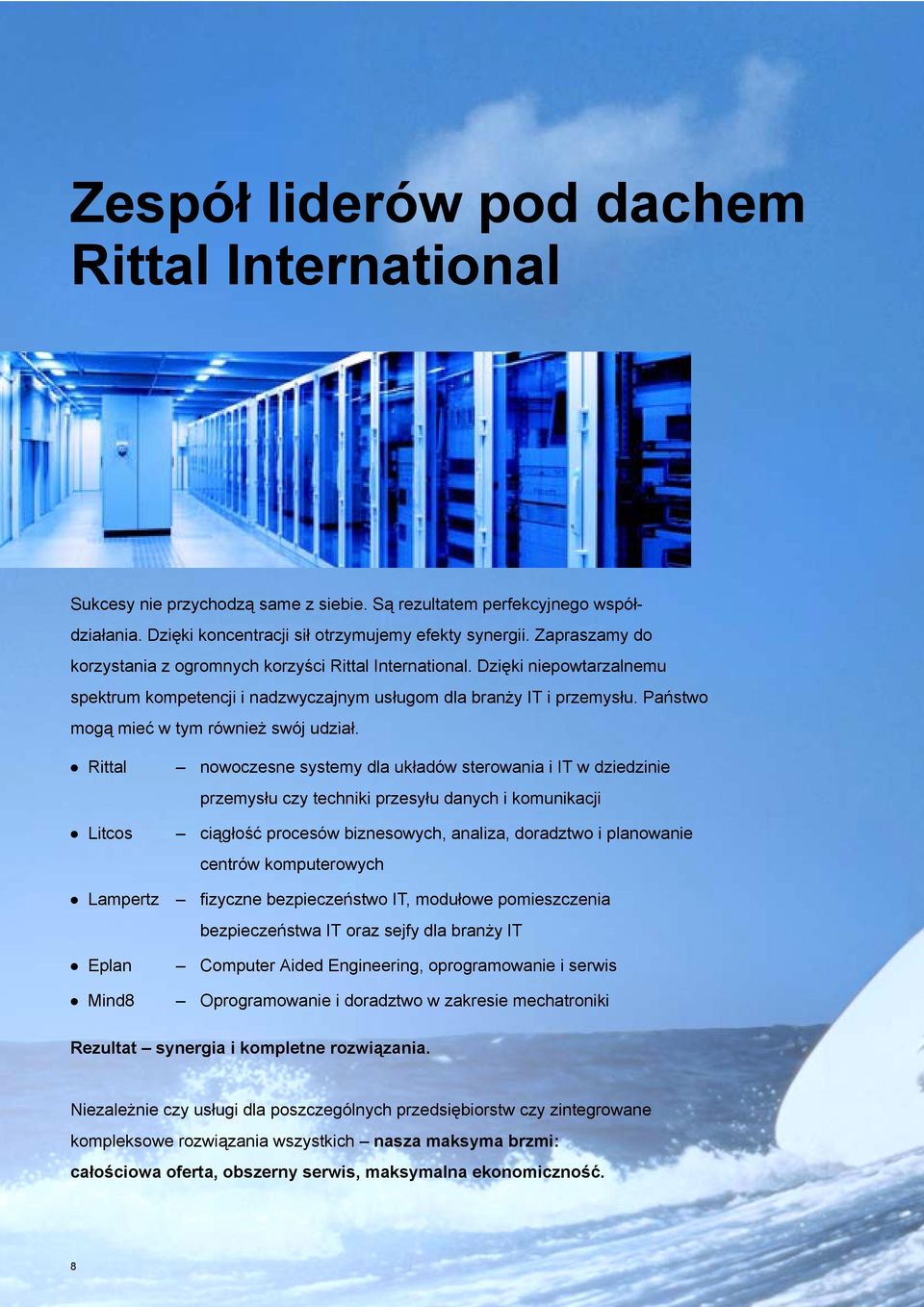

8 Zespół liderów pod dachem Rittal International Sukcesy nie przychodzą same z siebie. Są rezultatem perfekcyjnego współdziałania. Dzięki koncentracji sił otrzymujemy efekty synergii. Zapraszamy do korzystania z ogromnych korzyści Rittal International. Dzięki niepowtarzalnemu spektrum kompetencji i nadzwyczajnym usługom dla branży IT i przemysłu. Państwo mogą mieć w tym również swój udział. Rittal nowoczesne systemy dla układów sterowania i IT w dziedzinie przemysłu czy techniki przesyłu danych i komunikacji Litcos ciągłość procesów biznesowych, analiza, doradztwo i planowanie centrów komputerowych Lampertz fizyczne bezpieczeństwo IT, modułowe pomieszczenia bezpieczeństwa IT oraz sejfy dla branży IT Eplan Computer Aided Engineering, oprogramowanie i serwis Mind8 Oprogramowanie i doradztwo w zakresie mechatroniki Rezultat synergia i kompletne rozwiązania. Niezależnie czy usługi dla poszczególnych przedsiębiorstw czy zintegrowane kompleksowe rozwiązania wszystkich nasza maksyma brzmi: całościowa oferta, obszerny serwis, maksymalna ekonomiczność. 8

9 Podstawowe założenie firmy Rittal Perfekcyjne opanowanie naszych codziennych zadań przygotowuje nas do wymagań jutra. R 9

10 Obudowy sterownicze Kompakt AE Zawsze nowoczesny system Mamy za sobą miliony sprzedanych obudów, ale zawsze jest możliwość ich ulepszenia. Przedstawiamy kolejne nowości w systemie obudów sterownicznych Rittal Kompakt AE. Teraz jeszcze szybsze i wygodniejsze stosowanie, dzięki nowemu mocowaniu płyt montażowych. Obudowy sterownicze Kompakt AE Wystarczy tylko wkręcić zespolony sworzeń w każdy punkt mocowania płyty montażowej włożyć płytę montażową i zabezpieczyć nakrętką. Tak proste może być tylko mocowanie płyt montażowych w obudowach Kompakt. 0 Nowości Rittal 2008/2009 / Szafy sterownicze

11 Obudowy sterownicze Kompakt AE Akcesoria Zestaw łączenia szeregowego do KL, AE Specjalne śruby i nakrętki do szybkiego, prostego montażu bez nacinania gwintów. ograniczają ściskanie uszczelki do wcześniej zdefiniowanego rozmiaru i zapewniają w ten sposób trwałe uszczelnienie pomiędzy szafami. Uszczelka, samoprzylepna z rozmieszczonych rzędowo elementów uszczelniających i narożnych do indywidualnego dopasowania do różnych rozmiarów obudów. Jedno opakowanie wystarcza na miejsce ustawienia szeregowego o wymiarach do wys. x głęb. = 800 x 350 mm. Zakres dostawy: Elementy uszczelniające, łącznie z zestawem montażowym. Uchwyt mini Komfort do AE z zamknięciem dźwigienkowym Do późniejszego montażu obudowy AE z zamknięciem dźwigienkowym. Montaż uchwytu pionowo od wysokości obudowy 380 mm poziomo od szerokości obudowy 300 mm Przygotowany do montażu oferowanych półcylindrów profilowanych 40 lub 45 mm, według DIN oraz wkładek bezpieczeństwa i z przyciskiem. Cynk-odlew ciśnieniowy Opak. Nr kat. SZ kpl Wersja Nr kat. SZ RAL Akcesoria: Wkładki bezpieczeństwa i z przyciskiem, patrz Katalog 32, strona 948. Wkładka półcylindryczna, CS , patrz Katalog 32, strona 957. Obudowy sterownicze Kompakt AE Uchwyt mocowania naściennego do AE Do mocowania do obudowy od zewnątrz. Wystarczy tylko kołek rozprężny włożyć od zewnątrz w otwór w obudowie i wkręcić od zewnątrz uchwyt ścienny. Blacha stalowa ocynkowana, chromianowana Zakres dostawy: Wraz z zestawem montażowym do montażu w obudowie. Opak. Nr kat. SZ 4 szt Nowości Rittal 2008/2009 / Szafy sterownicze

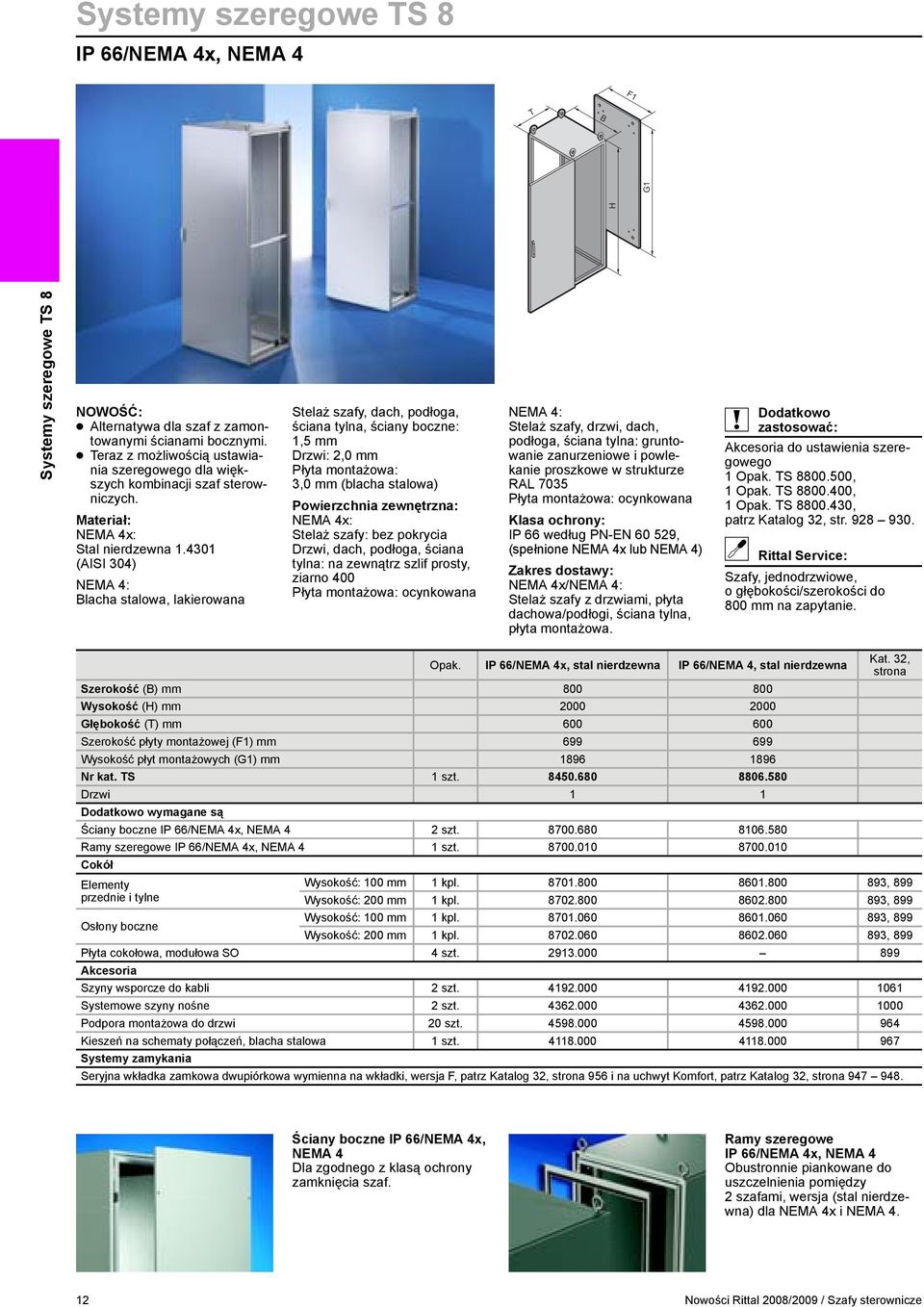

12 Systemy szeregowe TS 8 IP 66/NEMA 4x, NEMA 4 F T B H G Systemy szeregowe TS 8 NOWOŚĆ: Alternatywa dla szaf z zamontowanymi ścianami bocznymi. Teraz z możliwością ustawiania szeregowego dla większych kombinacji szaf sterowniczych. NEMA 4x: Stal nierdzewna.430 (AISI 304) NEMA 4: Blacha stalowa, lakierowana Stelaż szafy, dach, podłoga, ściana tylna, ściany boczne:,5 mm Drzwi: 2,0 mm Płyta montażowa: 3,0 mm (blacha stalowa) Powierzchnia zewnętrzna: NEMA 4x: Stelaż szafy: bez pokrycia Drzwi, dach, podłoga, ściana tylna: na zewnątrz szlif prosty, ziarno 400 Płyta montażowa: ocynkowana NEMA 4: Stelaż szafy, drzwi, dach, podłoga, ściana tylna: gruntowanie zanurzeniowe i powlekanie proszkowe w strukturze RAL 7035 Płyta montażowa: ocynkowana Klasa ochrony: IP 66 według PN-EN , (spełnione NEMA 4x lub NEMA 4) Zakres dostawy: NEMA 4x/NEMA 4: Stelaż szafy z drzwiami, płyta dachowa/podłogi, ściana tylna, płyta montażowa. Dodatkowo zastosować: Akcesoria do ustawienia szeregowego Opak. TS , Opak. TS , Opak. TS , patrz Katalog 32, str Rittal Service: Szafy, jednodrzwiowe, o głębokości/szerokości do 800 mm na zapytanie. Opak. IP 66/NEMA 4x, stal nierdzewna IP 66/NEMA 4, stal nierdzewna Szerokość (B) mm Wysokość (H) mm Głębokość (T) mm Szerokość płyty montażowej (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS szt Drzwi Dodatkowo wymagane są Ściany boczne IP 66/NEMA 4x, NEMA 4 2 szt Ramy szeregowe IP 66/NEMA 4x, NEMA 4 szt Cokół Elementy Wysokość: 00 mm kpl , 899 przednie i tylne Wysokość: 200 mm kpl , 899 Osłony boczne Wysokość: 00 mm kpl , 899 Wysokość: 200 mm kpl , 899 Płyta cokołowa, modułowa SO 4 szt Akcesoria Szyny wsporcze do kabli 2 szt Systemowe szyny nośne 2 szt Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa szt Systemy zamykania Seryjna wkładka zamkowa dwupiórkowa wymienna na wkładki, wersja F, patrz Katalog 32, strona 956 i na uchwyt Komfort, patrz Katalog 32, strona Kat. 32, strona Ściany boczne IP 66/NEMA 4x, NEMA 4 Dla zgodnego z klasą ochrony zamknięcia szaf. Ramy szeregowe IP 66/NEMA 4x, NEMA 4 Obustronnie piankowane do uszczelnienia pomiędzy 2 szafami, wersja (stal nierdzewna) dla NEMA 4x i NEMA 4. 2 Nowości Rittal 2008/2009 / Szafy sterownicze

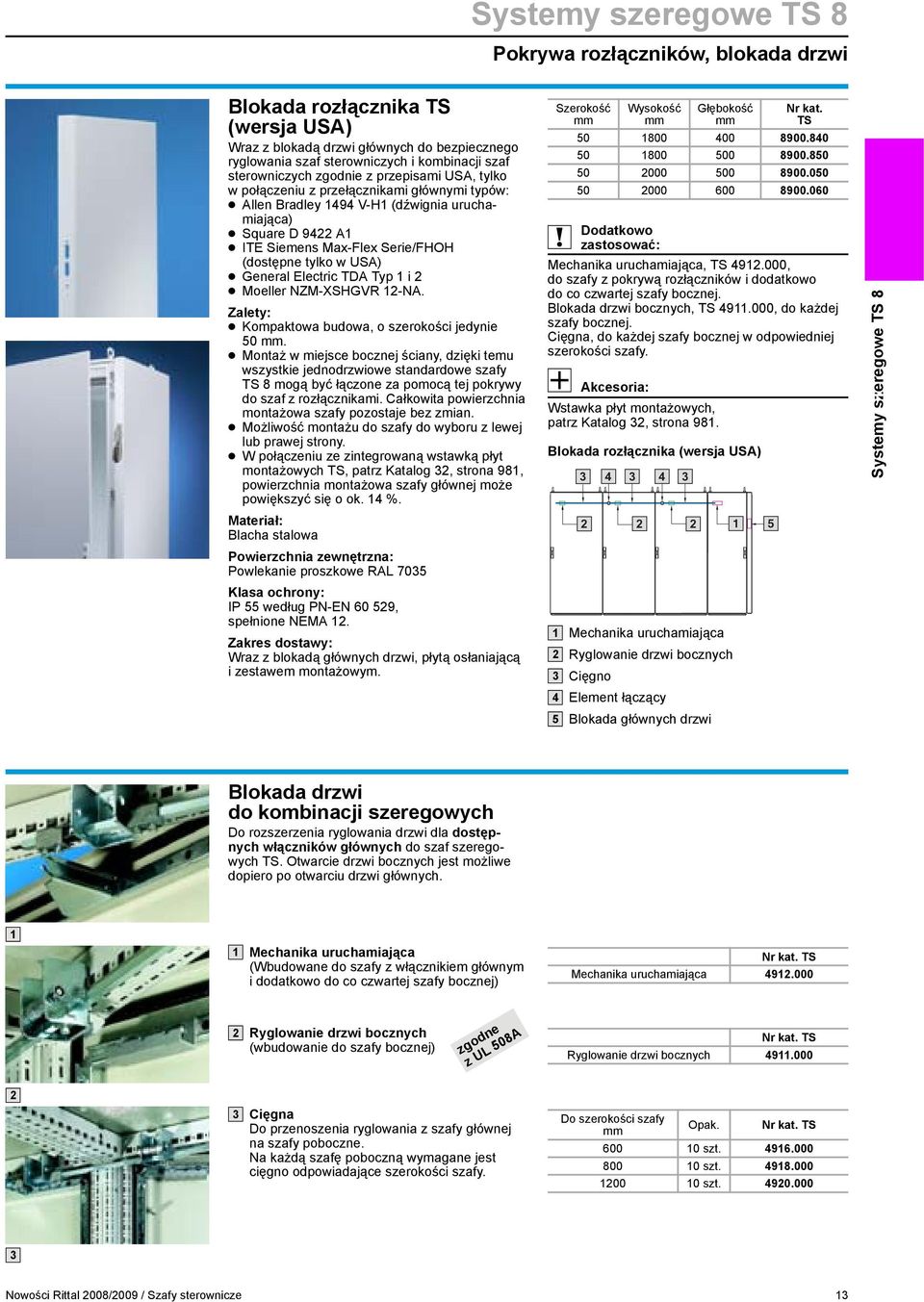

13 Systemy szeregowe TS 8 Pokrywa rozłączników, blokada drzwi Blokada rozłącznika TS (wersja USA) Wraz z blokadą drzwi głównych do bezpiecznego ryglowania szaf sterowniczych i kombinacji szaf sterowniczych zgodnie z przepisami USA, tylko w połączeniu z przełącznikami głównymi typów: Allen Bradley 494 V-H (dźwignia uruchamiająca) Square D 9422 A ITE Siemens Max-Flex Serie/FHOH (dostępne tylko w USA) General Electric TDA Typ i 2 Moeller NZM-XSHGVR 2-NA. Zalety: Kompaktowa budowa, o szerokości jedynie 50 mm. Montaż w miejsce bocznej ściany, dzięki temu wszystkie jednodrzwiowe standardowe szafy TS 8 mogą być łączone za pomocą tej pokrywy do szaf z rozłącznikami. Całkowita powierzchnia montażowa szafy pozostaje bez zmian. Możliwość montażu do szafy do wyboru z lewej lub prawej strony. W połączeniu ze zintegrowaną wstawką płyt montażowych TS, patrz Katalog 32, strona 98, powierzchnia montażowa szafy głównej może powiększyć się o ok. 4 %. Blacha stalowa Powierzchnia zewnętrzna: Powlekanie proszkowe RAL 7035 Klasa ochrony: IP 55 według PN-EN , spełnione NEMA 2. Zakres dostawy: Wraz z blokadą głównych drzwi, płytą osłaniającą i zestawem montażowym. Szerokość mm Dodatkowo zastosować: Mechanika uruchamiająca, TS , do szafy z pokrywą rozłączników i dodatkowo do co czwartej szafy bocznej. Blokada drzwi bocznych, TS , do każdej szafy bocznej. Cięgna, do każdej szafy bocznej w odpowiedniej szerokości szafy. Akcesoria: Wysokość mm Wstawka płyt montażowych, patrz Katalog 32, strona 98. Blokada rozłącznika (wersja USA) Głębokość mm Nr kat. TS Mechanika uruchamiająca 2 Ryglowanie drzwi bocznych 3 Cięgno 4 Element łączący 5 Blokada głównych drzwi Systemy szeregowe TS 8 Blokada drzwi do kombinacji szeregowych Do rozszerzenia ryglowania drzwi dla dostępnych włączników głównych do szaf szeregowych TS. Otwarcie drzwi bocznych jest możliwe dopiero po otwarciu drzwi głównych. Mechanika uruchamiająca Nr kat. TS (Wbudowane do szafy z włącznikiem głównym Mechanika uruchamiająca i dodatkowo do co czwartej szafy bocznej) 2 Ryglowanie drzwi bocznych Nr kat. TS (wbudowanie do szafy bocznej) Ryglowanie drzwi bocznych zgodne z UL 508A 2 3 Cięgna Do szerokości szafy Do przenoszenia ryglowania z szafy głównej Opak. Nr kat. TS mm na szafy poboczne szt Na każdą szafę poboczną wymagane jest szt cięgno odpowiadające szerokości szafy szt Nowości Rittal 2008/2009 / Szafy sterownicze 3

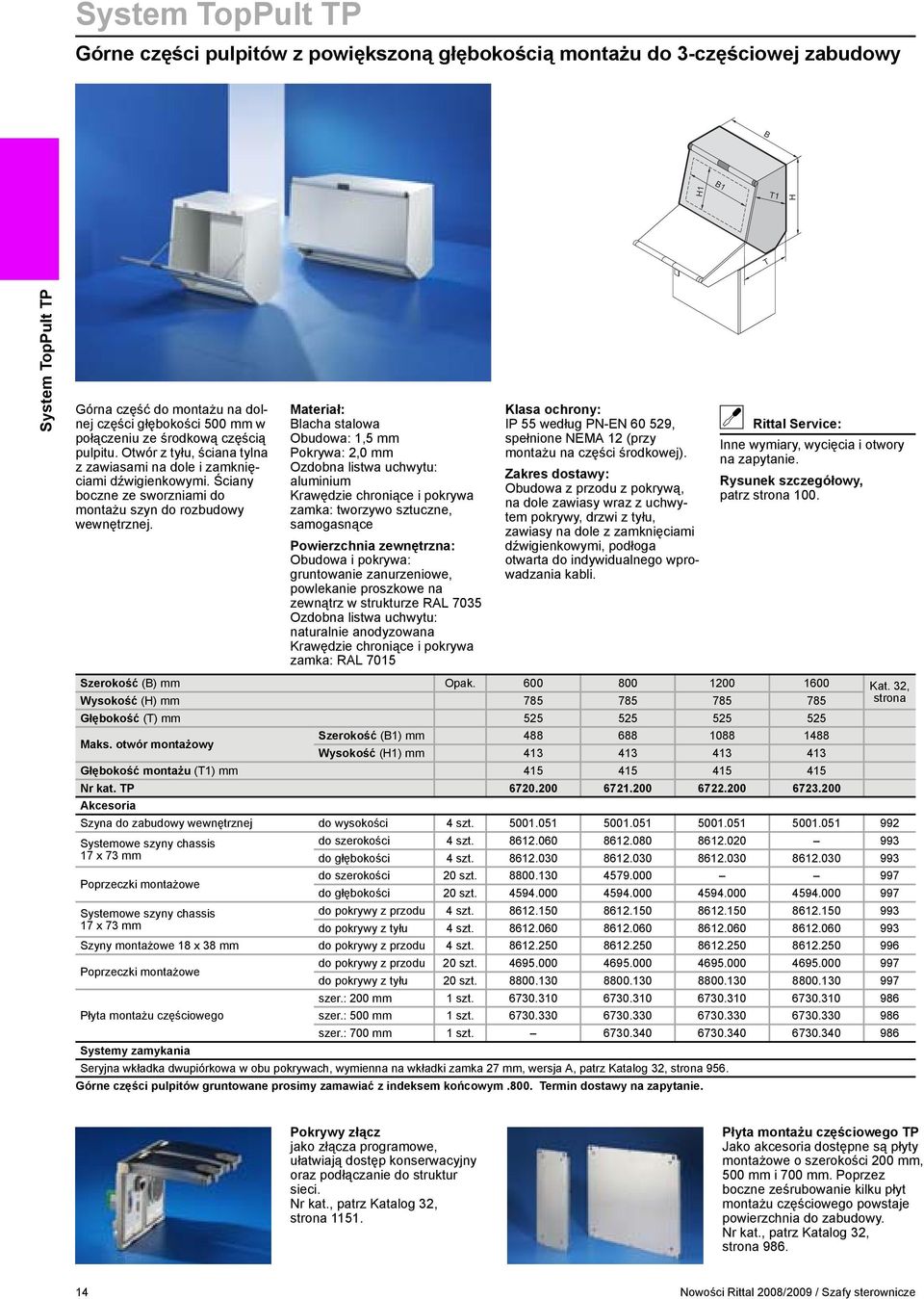

14 System TopPult TP Górne części pulpitów z powiększoną głębokością montażu do 3-częściowej zabudowy B H B T H T System TopPult TP Górna część do montażu na dolnej części głębokości 500 mm w połączeniu ze środkową częścią pulpitu. Otwór z tyłu, ściana tylna z zawiasami na dole i zamknięciami dźwigienkowymi. Ściany boczne ze sworzniami do montażu szyn do rozbudowy wewnętrznej. Blacha stalowa Obudowa:,5 mm Pokrywa: 2,0 mm Ozdobna listwa uchwytu: aluminium Krawędzie chroniące i pokrywa zamka: tworzywo sztuczne, samogasnące Powierzchnia zewnętrzna: Obudowa i pokrywa: gruntowanie zanurzeniowe, powlekanie proszkowe na zewnątrz w strukturze RAL 7035 Ozdobna listwa uchwytu: naturalnie anodyzowana Krawędzie chroniące i pokrywa zamka: RAL 705 Klasa ochrony: IP 55 według PN-EN , spełnione NEMA 2 (przy montażu na części środkowej). Zakres dostawy: Obudowa z przodu z pokrywą, na dole zawiasy wraz z uchwytem pokrywy, drzwi z tyłu, zawiasy na dole z zamknięciami dźwigienkowymi, podłoga otwarta do indywidualnego wprowadzania kabli. Rittal Service: Inne wymiary, wycięcia i otwory na zapytanie. Rysunek szczegółowy, patrz strona 00. Szerokość (B) mm Opak Kat. 32, Wysokość (H) mm strona Głębokość (T) mm Maks. otwór montażowy Szerokość (B) mm Wysokość (H) mm Głębokość montażu (T) mm Nr kat. TP Akcesoria Szyna do zabudowy wewnętrznej do wysokości 4 szt Systemowe szyny chassis do szerokości 4 szt x 73 mm do głębokości 4 szt Poprzeczki montażowe do szerokości 20 szt do głębokości 20 szt Systemowe szyny chassis do pokrywy z przodu 4 szt x 73 mm do pokrywy z tyłu 4 szt Szyny montażowe 8 x 38 mm do pokrywy z przodu 4 szt Poprzeczki montażowe do pokrywy z przodu 20 szt do pokrywy z tyłu 20 szt szer.: 200 mm szt Płyta montażu częściowego szer.: 500 mm szt szer.: 700 mm szt Systemy zamykania Seryjna wkładka dwupiórkowa w obu pokrywach, wymienna na wkładki zamka 27 mm, wersja A, patrz Katalog 32, strona 956. Górne części pulpitów gruntowane prosimy zamawiać z indeksem końcowym.800. Termin dostawy na zapytanie. Pokrywy złącz jako złącza programowe, ułatwiają dostęp konserwacyjny oraz podłączanie do struktur sieci. Nr kat., patrz Katalog 32, strona 5. Płyta montażu częściowego TP Jako akcesoria dostępne są płyty montażowe o szerokości 200 mm, 500 mm i 700 mm. Poprzez boczne ześrubowanie kilku płyt montażu częściowego powstaje powierzchnia do zabudowy. Nr kat., patrz Katalog 32, strona Nowości Rittal 2008/2009 / Szafy sterownicze

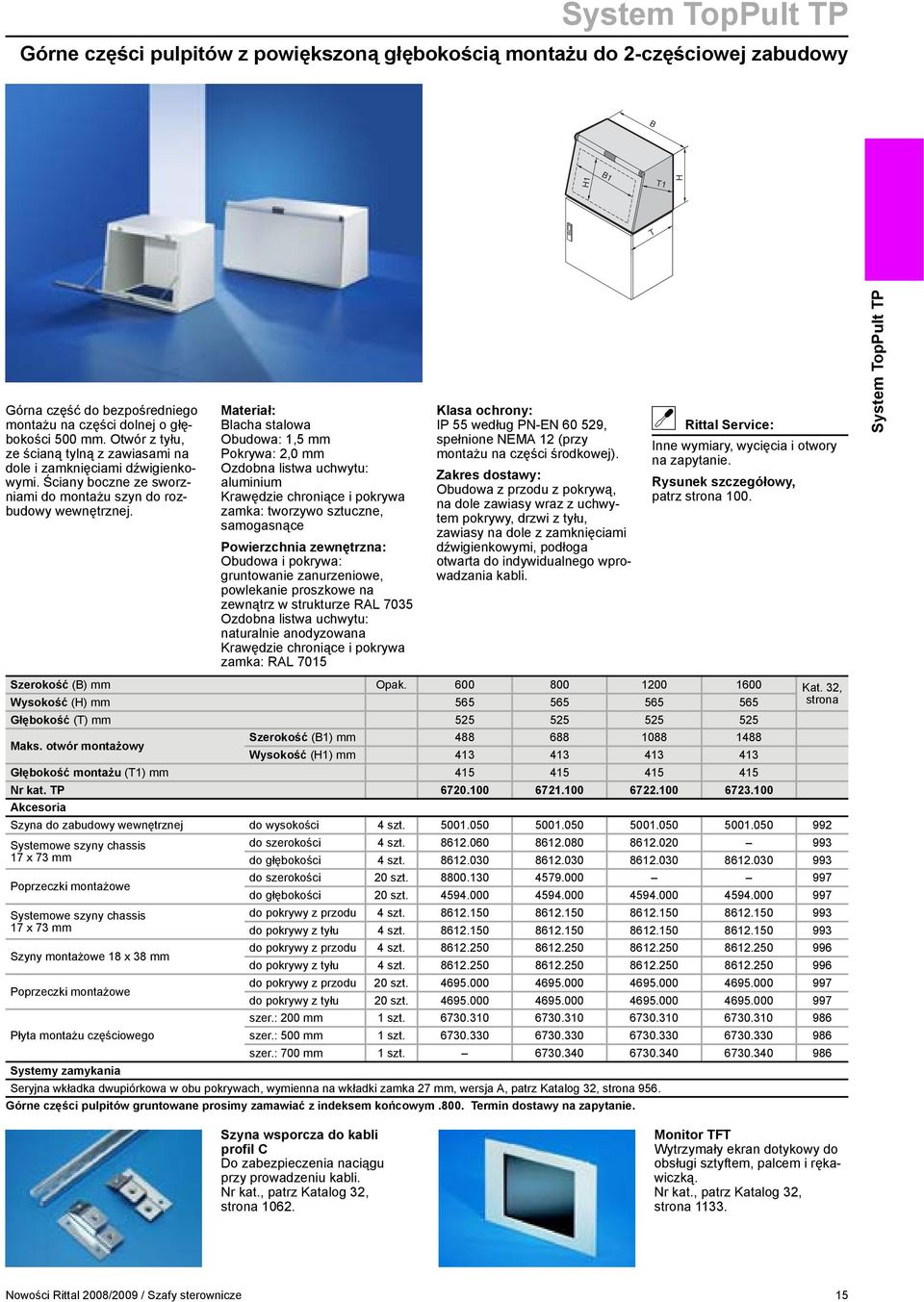

15 System TopPult TP Górne części pulpitów z powiększoną głębokością montażu do 2-częściowej zabudowy B H B T H T Górna część do bezpośredniego montażu na części dolnej o głębokości 500 mm. Otwór z tyłu, ze ścianą tylną z zawiasami na dole i zamknięciami dźwigienkowymi. Ściany boczne ze sworzniami do montażu szyn do rozbudowy wewnętrznej. Blacha stalowa Obudowa:,5 mm Pokrywa: 2,0 mm Ozdobna listwa uchwytu: aluminium Krawędzie chroniące i pokrywa zamka: tworzywo sztuczne, samogasnące Powierzchnia zewnętrzna: Obudowa i pokrywa: gruntowanie zanurzeniowe, powlekanie proszkowe na zewnątrz w strukturze RAL 7035 Ozdobna listwa uchwytu: naturalnie anodyzowana Krawędzie chroniące i pokrywa zamka: RAL 705 Klasa ochrony: IP 55 według PN-EN , spełnione NEMA 2 (przy montażu na części środkowej). Zakres dostawy: Obudowa z przodu z pokrywą, na dole zawiasy wraz z uchwytem pokrywy, drzwi z tyłu, zawiasy na dole z zamknięciami dźwigienkowymi, podłoga otwarta do indywidualnego wprowadzania kabli. Rittal Service: Inne wymiary, wycięcia i otwory na zapytanie. Rysunek szczegółowy, patrz strona 00. System TopPult TP Szerokość (B) mm Opak Kat. 32, Wysokość (H) mm strona Głębokość (T) mm Maks. otwór montażowy Szerokość (B) mm Wysokość (H) mm Głębokość montażu (T) mm Nr kat. TP Akcesoria Szyna do zabudowy wewnętrznej do wysokości 4 szt Systemowe szyny chassis do szerokości 4 szt x 73 mm do głębokości 4 szt Poprzeczki montażowe do szerokości 20 szt do głębokości 20 szt Systemowe szyny chassis do pokrywy z przodu 4 szt x 73 mm do pokrywy z tyłu 4 szt do pokrywy z przodu 4 szt Szyny montażowe 8 x 38 mm do pokrywy z tyłu 4 szt Poprzeczki montażowe do pokrywy z przodu 20 szt do pokrywy z tyłu 20 szt szer.: 200 mm szt Płyta montażu częściowego szer.: 500 mm szt szer.: 700 mm szt Systemy zamykania Seryjna wkładka dwupiórkowa w obu pokrywach, wymienna na wkładki zamka 27 mm, wersja A, patrz Katalog 32, strona 956. Górne części pulpitów gruntowane prosimy zamawiać z indeksem końcowym.800. Termin dostawy na zapytanie. Szyna wsporcza do kabli profil C Do zabezpieczenia naciągu przy prowadzeniu kabli. Nr kat., patrz Katalog 32, strona 062. Monitor TFT Wytrzymały ekran dotykowy do obsługi sztyftem, palcem i rękawiczką. Nr kat., patrz Katalog 32, strona 33. Nowości Rittal 2008/2009 / Szafy sterownicze 5

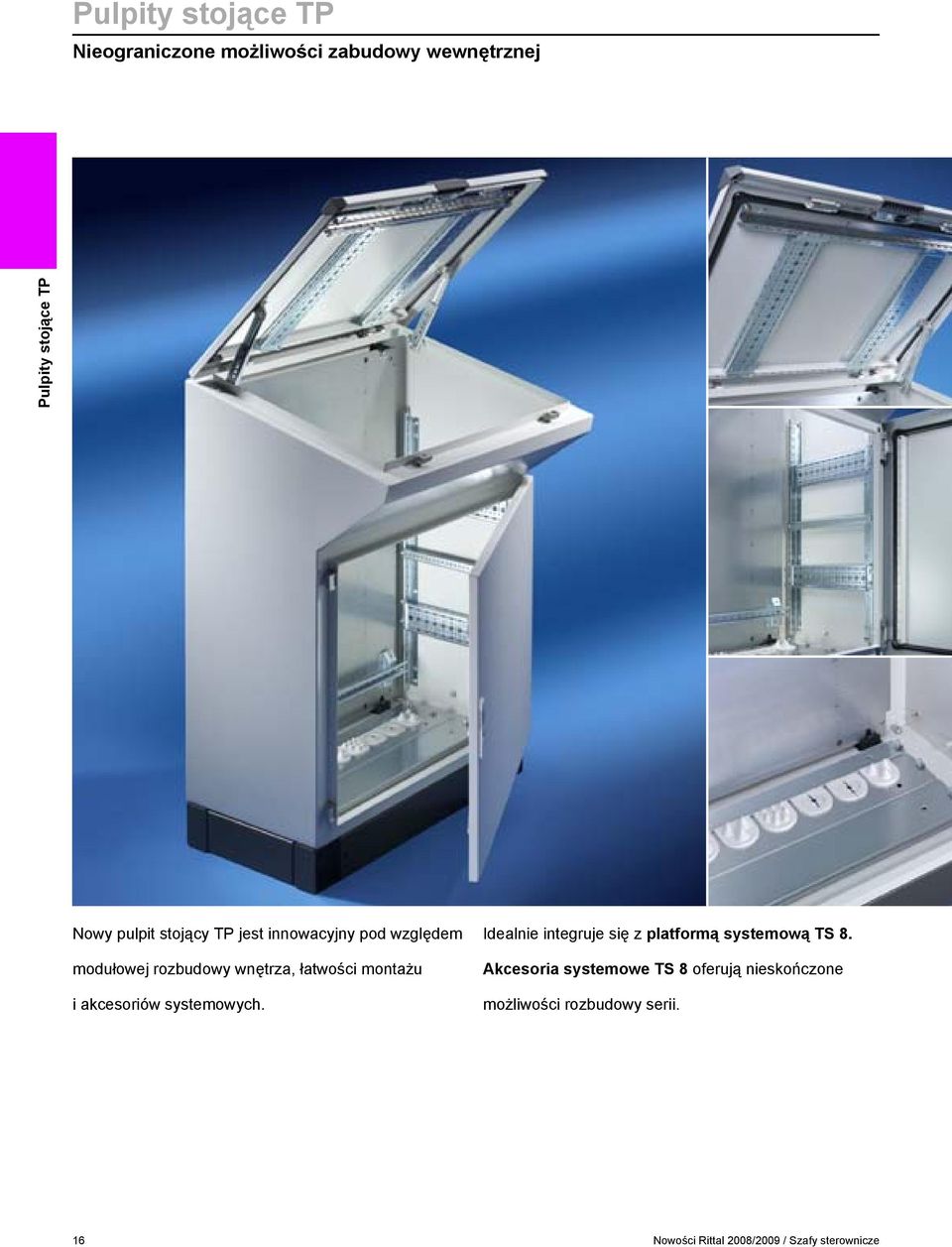

16 Pulpity stojące TP Nieograniczone możliwości zabudowy wewnętrznej Pulpity stojące TP Nowy pulpit stojący TP jest innowacyjny pod względem modułowej rozbudowy wnętrza, łatwości montażu i akcesoriów systemowych. Idealnie integruje się z platformą systemową TS 8. Akcesoria systemowe TS 8 oferują nieskończone możliwości rozbudowy serii. 6 Nowości Rittal 2008/2009 / Szafy sterownicze

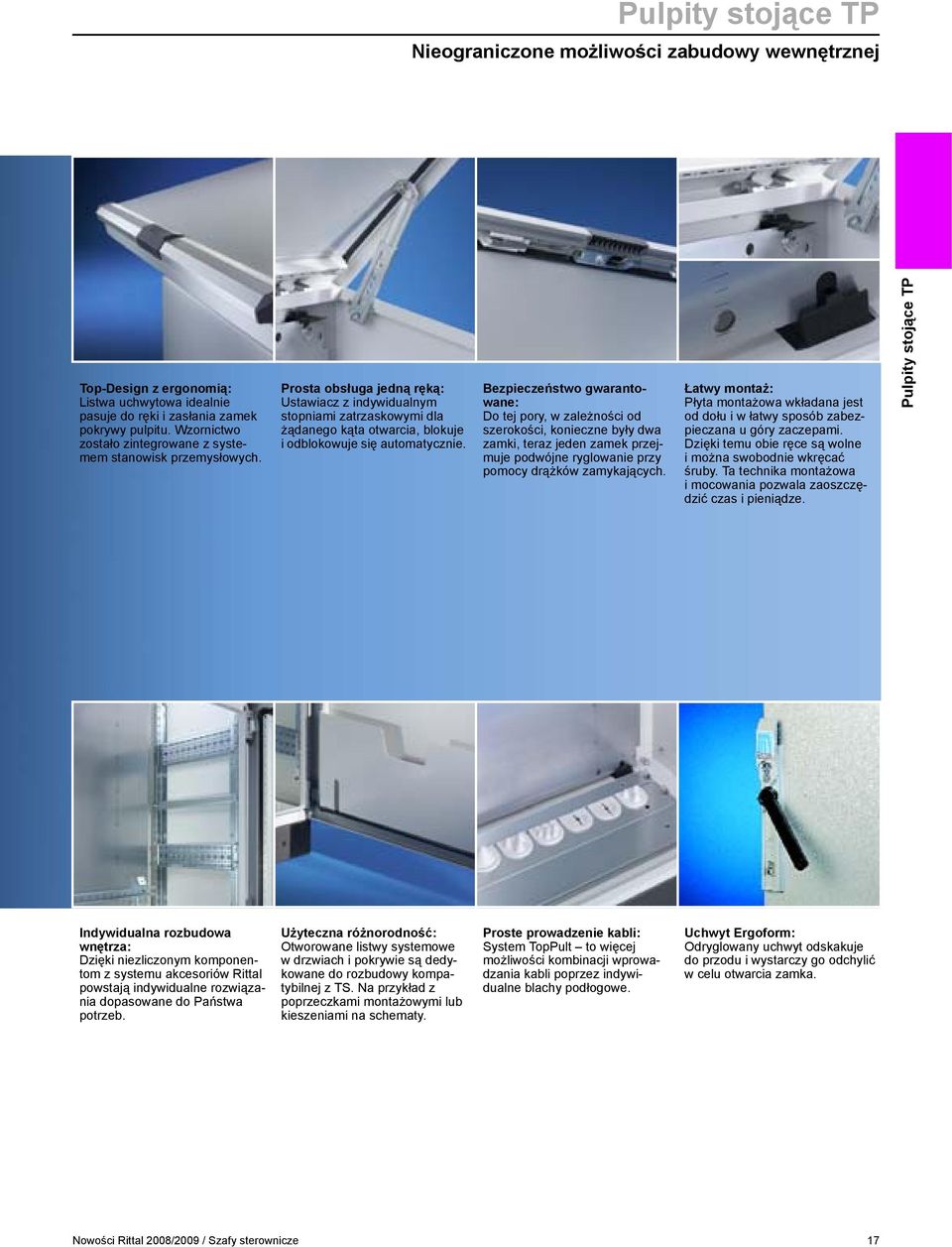

17 Pulpity stojące TP Nieograniczone możliwości zabudowy wewnętrznej Top-Design z ergonomią: Listwa uchwytowa idealnie pasuje do ręki i zasłania zamek pokrywy pulpitu. Wzornictwo zostało zintegrowane z systemem stanowisk przemysłowych. Prosta obsługa jedną ręką: Ustawiacz z indywidualnym stopniami zatrzaskowymi dla żądanego kąta otwarcia, blokuje i odblokowuje się automatycznie. Bezpieczeństwo gwarantowane: Do tej pory, w zależności od szerokości, konieczne były dwa zamki, teraz jeden zamek przejmuje podwójne ryglowanie przy pomocy drążków zamykających. Łatwy montaż: Płyta montażowa wkładana jest od dołu i w łatwy sposób zabezpieczana u góry zaczepami. Dzięki temu obie ręce są wolne i można swobodnie wkręcać śruby. Ta technika montażowa i mocowania pozwala zaoszczędzić czas i pieniądze. Pulpity stojące TP Indywidualna rozbudowa wnętrza: Dzięki niezliczonym komponentom z systemu akcesoriów Rittal powstają indywidualne rozwiązania dopasowane do Państwa potrzeb. Użyteczna różnorodność: Otworowane listwy systemowe w drzwiach i pokrywie są dedykowane do rozbudowy kompatybilnej z TS. Na przykład z poprzeczkami montażowymi lub kieszeniami na schematy. Proste prowadzenie kabli: System TopPult to więcej możliwości kombinacji wprowadzania kabli poprzez indywidualne blachy podłogowe. Uchwyt Ergoform: Odryglowany uchwyt odskakuje do przodu i wystarczy go odchylić w celu otwarcia zamka. Nowości Rittal 2008/2009 / Szafy sterownicze 7

18 Pulpity stojące TP Blacha stalowa F B F B T H G T H G T Pulpity stojące TP Blacha stalowa Obudowa:,5 mm Drzwi i pokrywa pulpitu: 2,0 mm Płyta montażowa: 3,0 mm Ozdobna listwa uchwytu: aluminium Krawędzie chroniące i pokrywa zamka: tworzywo sztuczne, samogasnące Powierzchnia zewnętrzna: Obudowa, pokrywa i drzwi: gruntowanie zanurzeniowe, powlekanie proszkowe na zewnątrz w strukturze RAL 7035 Płyta montażowa: ocynkowana Ozdobna listwa uchwytu: naturalnie anodyzowana Krawędzie chroniące i pokrywa zamka: RAL 705 Zakres dostawy: Obudowa z tyłu i po bokach zamknięta, drzwi lub drzwi podwójne z przodu, z zamkiem, pokrywa pulpitu z zawiasami z tylu, 2 ustawiacze z automatycznym ryglowaniem i odryglowaniem, podłoga otwarta do indywidualnego prowadzenia kabli. Dodatkowo zastosować: Płyty podłogi, patrz Katalog 32, str Rittal Service: Inne wymiary, wycięcia i otwory na zapytanie. Klasa ochrony: IP 55 według PN-EN , spełnione NEMA 2. Szerokość (B) mm Opak Wysokość (H) mm Głębokość (T) mm 400/ / / /520 Szerokość płyty montażowej (F) mm Wysokość płyt montażowych (G) mm Nr kat. TP Drzwi 2 2 Cokół Elementy przednie i tylne Kat. 32, strona Wysokość: 00 mm kpl Wysokość: 200 mm kpl Osłony boczne Wysokość: 00 mm kpl Wysokość: 200 mm kpl Belka nośna, przestawiana 2 szt Akcesoria Szyna do zabudowy wewnętrznej do wysokości 4 szt do pokrywy 4 szt do pokrywy 4 szt Systemowe szyny chassis 7 x 73 mm Do obudowy 4 szt do drzwi 4 szt Szyn montażowych 8 x 38 mm Do obudowy 4 szt do pokrywy 20 szt Poprzeczki montażowe Do obudowy 20 szt do drzwi 20 szt Szyna wsporcza do kabli szt Kieszeń na schematy połączeń szt Systemy zamykania Pokrywa pulpitu: Seryjny zamek z wkładką dwupiórkową wymienny na wkładki zamka 27 mm, wersja A, patrz Katalog 32, strona 956 i na system zamykania Ergoform-S, patrz Katalog 32, strona 953. Szyny wsporcze do kabli Do zabezpieczenia naciągu przy prowadzeniu kabli. Długość szyny wsporczej kabli dostosowana jest do szerokości płyty montażowej. Nr kat., patrz Katalog 32, strona 062. Zawiasy 80 Do późniejszej modernizacji standardowych drzwi z zawiasami 30 wraz z zestawem montażowym, patrz Katalog 32, strona Nowości Rittal 2008/2009 / Szafy sterownicze

19 System ramienia nośnego CP-L Ramię nośne, przestawiane pionowo Ramię nośne o regulowanej wysokości CP-L Większą ergonomię oferuje: Zakres nastawczy dla wysokich i niskich pracowników obsługi dla siedzących i stojących miejsc pracy Regulacja możliwa dzięki śrubie nastawczej z przodu przy ramieniu nośnym w zakresie od 400 mm do 800 mm. Precyzyjne nastawienie sprężyny naciskowej do ciężaru obudowy poprzez śrubę nastawczą z tyłu przy ramieniu nośnym. Pełne bezpieczeństwo działania w przypadku pęknięcia sprężyny naciskowej ramię pozostaje w swojej pozycji. Odczepiana osłona z tworzywa sztucznego dla dostępu do zintegrowanej prowadnicy kabli. Kąt nachylenia zamontowanej obudowy taki sam w każdej pozycji wysokości. NOWOŚĆ: Więcej miejsca dla prowadzenia kabli Możliwość prostego przeprowadzania także kabli z takimi wtyczkami, jak np. DVI, czy VGA. Zintegrowana trójstopniowa blokada. Wyższa nośność. Zakres dostawy: Wraz z zestawem montażowym. Łączna długość mm Kolor RAL Zakres ciężarów kg ) Nr kat. CP ) Dla wyposażonej obudowy i pionowego profilu nośnego. ok. 400 ok. 400 System ramienia nośnego CP-L Górne zawiasy Dolne zawiasy Możliwość unieruchamiania przy +20 lub Profil nośny CP-L, otwarty Mocowanie do elementów łączących z 4 gwintującymi śrubami w kanale śrubowym, przycinanie w dowolny sposób. Dodatkowe gwintowanie jest niepotrzebne. Profil jest z otwartym tunelem kablowym, dla łatwego dostępu w przypadku serwisu i dla kabli z wtykiem. Profil jest zamykany. Wymiar: 50 x 85 mm Grubość ściany: 8 mm Profil wytłaczany z aluminium, tworzywo sztuczne Zakres dostawy: Wraz z profilem zakrywającym. L 2 8 Dopuszczalny ciężar statyczny [N] (obudowa i pionowe wycięcie profilu nośnego) Długość (L) mm Ciężar kg Dopuszczalne obciążenie w zależności od budowy systemu Przegub pośredni CP X0 stosować w systemie tylko raz! Długość wysięgnika (mm) Nr kat. CP RAL 7035 Nr kat. CP RAL , , Budowa systemu bez przegubu pośredniego Rittal Service: Indywidualne długości i obróbka, jak np. frezowanie w poprzeczce wewnętrznej na zapytanie Budowa systemu z przegubem pośrednim Budowa systemu z przegubem pośrednim i przegubem nasadowym/ściennym Nowości Rittal 2008/2009 / Szafy sterownicze 9

20 Panel Quickline Seryjnie indywidualny Panel Quickline Wiele indywidualnych rozwiązań może dzisiaj zostać zbudowane przy użyciu standardowych obudów dostarczanych bezpośrednio z magazynu. W przypadku bardziej indywidualnych potrzeb, oferta serwisowa Rittal zapewnia realizację Państwa życzeń. Dodatkowe wymagania spełnimy przygotowując dla Państwa nasze produkty na zamówienie specjalne. 20 Nowości Rittal 2008/2009 / Szafy sterownicze

21 H4 H4 Panel Quickline Obudowa obsługi i klawiatury T T B B B2 B2 T2 H2 H H2 T2 H2 H T4 T4 B4 B4 Uniwersalna obudowa obsługi i klawiatury W przypadku serwisu można szybko i łatwo otworzyć obudowę klawiatury. Połączenie pomiędzy obudową obsługi i klawiatury poprzez łącznik tunelowy: Kąt pomiędzy obudową obsługi a klawiatury wynosi 20. Jednocześnie służy do prowadzenia kabli. Standardowe wycięcie dla ramienia nośnego CP-L Ø 30 mm. Opcjonalne rozszerzanie do dużego systemu ramienia nośnego CP-XL/CP-Q przez wywiercenie 4 otworów. Zawiasy z funkcją uniwersalną: Prosty i szybki montaż panelu obsługi. W przypadku serwisu drzwi można łatwo zdemontować i ponownie zamontować. W przypadku obudów symetrycznych możliwość zmiany strony montażu zawiasów. Bezpośredni montaż panelu sterowniczego: Drzwi z wycięciem: Siemens Sinumerik: OP 00, OP 00 C, OP 02, OP 05. T3 CP CP Siemens Simatic: Panel PC 477B, 677B (2 przycisków, 5 Touch), Panel PC 577B (5 Touch), MP 277B 0 przycisków, MP 377B 2 przycisków, 5 Touch. Drzwi z drugim wycięciem na obudowę klawiatury: MCP 483C, MCP 483, PP 02. Obudowa i drzwi: blacha stalowa Powierzchnia zewnętrzna: Gruntowanie zanurzeniowe, powlekanie proszkowe na zewnątrz w strukturze RAL 7035 Klasa ochrony: IP 55 H3 T3 CP CP Zakres dostawy: Obudowa z wycięciem i wzmocnieniem, przygotowana do systemu ramienia nośnego CP-L Ø 30 mm, drzwi z wylaną uszczelką, dwa łączniki tunelowe, śruby gwintowane we wszystkich 4 narożnikach do elastycznej zabudowy wewnętrznej za pomocą kątownika montażowego (patrz tabela). Rittal Service: Inne wymiary i wycięcia dopasowane do innych elementów sterowania na zapytanie. Rysunek szczegółowy, patrz strona 00. H3 Panel Quickline Szerokość (B) mm 575 Kat. 32, strona Wysokość (H) mm obudowy obsługi Wysokość (H3) mm obudowy klawiatury 228 Głębokość (T) mm obudowy obsługi 9 Głębokość (T3) mm obudowy klawiatury 90,5 Do panelu montażowego szer. x wys. obudowy obsługi 482,6 mm (9 ) x 30 mm (7 U) Do panelu montażowego szer. x wys. obudowy klawiatury 482,6 mm (9 ) x 55 mm (3,5 U) 482,6 mm (9 ) x 30 mm (7 U) + 482,6 mm (9 ) x 55 mm (3,5 U) Wymiar wycięcia B2 x H2 obudowy obsługi 450 mm x 290 mm 450 mm x 290 mm mm x 37,5 mm Wymiar wycięcia B4 x H4 obudowy klawiatury 450 mm x 37,5 mm 450 mm x 37,5 mm Głębokość montażowa (T2) mm obudowy obsługi Głębokość montażowa (T4) mm obudowy klawiatury 85 mm Przyłącze do ramienia nośnego góra dół góra dół Nr kat. CP Akcesoria Kątownik montażowy do montażu szyn systemowych typu chassis oraz poprzeczek montażowych TS Szyna systemowa typu chassis poziomy pionowy Poprzeczki montażowe TS 87 mm poziomy pionowy Montaż panelu obsługi Drzwi obudowy obsługi i klawiatury mogą być łatwo demontowane. Dzięki temu panele obsługi lub klawiaturę można wygodnie montować od tyłu. Zawiasy Łatwe otwieranie w celu doposażania i przeprowadzania konserwacji oraz bezproblemowej zmiany mocowania zawiasów. Nowości Rittal 2008/2009 / Szafy sterownicze 2

22 Obudowa obsługi Ściana tylna z chłodziarką termoelektryczną Kompaktowa, lekka i efektywna chłodziarka termoelektryczna dzięki swojej pracy z bardzo niskim poziomem wibracji oferuje optymalne chłodzenie dla stanowisk przemysłowych. Dostępna jest w dwóch wersjach montażowych: Montaż zewnętrzny urządzenie dostawiane z tyłu. Montaż wewnętrzny zintegrowane w obudowie. Obudowa obsługi Montaż urządzeń może się odbywać pionowo lub poziomo. Można zastosować kilka urządzeń w szeregu. Więcej informacji na stronie Ściana tylna Dodatkowy numer wersji dla Comfort-Panel Pełny wybór dostępnych modeli w Katalogu 32, od strony 96. Dodatkowo do numerów wersji potrzebne są następujące dane: montaż zewnętrzny lub wewnętrzny montaż pionowy lub poziomy pozycja lub szkic. Ściana tylna z chłodziarką termoelektryczną (montaż wewnętrzny) A Kryteria montażu: Od głębokości Ściana tylna Wymiary płyty frontowej Wariant montażowej mm z zawiasami przykręcana szer. mm (wys. ) ) wys. mm (szer. ) ) Instalacja zewnętrzna Instalacja wewnętrzna Instalacja wewnętrzna 395 ) Wymiary przy montażu pionowym. 22 Nowości Rittal 2008/2009 / Szafy sterownicze

23 Obudowa obsługi Ściana tylna z chłodziarką termoelektryczną 2.4 Ściana tylna Dodatkowy numer wersji dla Optipanel Pełny wybór dostępnych modeli w Katalogu 32, od strony 206. Dodatkowo do numerów wersji potrzebne są następujące dane: montaż zewnętrzny lub wewnętrzny montaż pionowy lub poziomy pozycja lub szkic. Ściana tylna z chłodziarką termoelektryczną (montaż zewnętrzny) Obudowa obsługi Kryteria montażu: Od głębokości Ściana tylna Wymiary płyty frontowej Wariant montażowej mm z zawiasami przykręcana szer. mm (wys. ) ) wys. mm (szer. ) ) Instalacja zewnętrzna Instalacja wewnętrzna Instalacja wewnętrzna 420 ) Wymiary przy montażu pionowym. 3.8 Ściana tylna Dodatkowy numer wersji dla VIP 6000 Pełny wybór dostępnych modeli w Katalogu 32, od strony 26. Dodatkowo do numerów wersji potrzebne są następujące dane: montaż zewnętrzny lub wewnętrzny montaż pionowy lub poziomy pozycja lub szkic. Ściana tylna z chłodziarką termoelektryczną (montaż wewnętrzny) Kryteria montażu: Od głębokości Ściana tylna Wymiary płyty frontowej Wariant montażowej mm z zawiasami przykręcana szer. mm (wys. ) ) wys. mm (szer. ) ) Instalacja zewnętrzna 420 Instalacja wewnętrzna Instalacja wewnętrzna 420 ) Wymiary przy montażu pionowym. Nowości Rittal 2008/2009 / Szafy sterownicze 23

24 Typ Rozdzielnia niskiego napięcia o otwartej budowie Typ 2-4 Rozdzielnia niskiego napięcia z separacją wewnętrzną ISV Rozdzielnie instalacyjne, modułowe System modułowy będący połączeniem systemu szaf TS 8 i standaryzowanych szyn zbiorczych Maxi-PLS. Patrz Katalog 32, strona 43. Zastosowania: Rozdzielnie niskiego napięcia Rozwiązania prostownikowe Energia wiatrowa Rozdzielacze przemysłowe Przemysł budowy maszyn Modularny system szaf TS 8 w kombinacji z systemami szyn zbiorczych do 4000 A rozwiązanie modułowe. Zastosowania: Przemysł przetwórczy Systemy zaopatrywania w wodę i odprowadzania ścieków Rozdział energii elektrycznej w budynku Przemysł chemiczny Przemysł budowy maszyn Wszystko z jednej firmy: System szaf ISV-TS 8, rozdzielacze naścienne ISV-AE, moduły ISV i komponenty SV. Patrz Katalog 32, strona 457. Zastosowania: Rozdzielnie budowlane Rozdzielacze przemysłowe Podrozdzielnie Dane techniczne: Napięcie znamionowe: do 690 V AC Prąd znamionowy: do 4000 A Krótkotrwała znamionowa obciążalność prądowa: do 70/24 ka Klasa ochrony: do IP 54 Napięcie znamionowe: do 690 V AC Prąd znamionowy: do 4000 A Krótkotrwała znamionowa obciążalność prądowa: do 75 ka Klasa ochrony: do IP 54 Napięcie znamionowe: do 690 V AC Prąd znamionowy: do 630 A, do 600 A Krótkotrwała znamionowa obciążalność prądowa: do 50 ka Klasa ochrony: do IP Nowości Rittal 2008/2009 / Rozdział mocy

25 Przegląd systemu Ri4Power Rittal Ri4Power strukturalne rozwiązania systemowe do szybkiej i bezpiecznej budowy rozdzielni niskiego napięcia dla maszyn, urządzeń i budynków. Rittal Ri4Power to nowe rozwiązanie w zakresie rozdzielni niskiego napięcia i rozdzielni instalacyjnych zgodnie z obowiązującymi na całym świecie normami PN-EN System jest modułowy i prosty w budowie, ale pozwala stworzyć rozwiązania dostosowane do indywidualnych potrzeb klienta. Jego zalety to: różnorodność kombinacji i kompatybilność. Kompatybilność komponentów zapewnia oszczędność, a różnorodność kombinacji sprawia, że Ri4Power jest optymalnym rozwiązaniem dla wszelkich zastosowań. Kompatybilność komponentów zapewnia oszczędności. Wskazówka: Aktualne informacje dostępne są w broszurze Ri4Power typ 2-4. Oprogramowanie Planowanie, projektowanie, dobór Komponenty Indywidualność z modułów: system szaf i akcesoria systemowe Przegląd systemu Ri4Power TS 8, system szaf Top, platforma systemowa dla wszystkich zastosowań Ri4Power. Dzięki kombinacji komponentów Ri4Power i szyn zbiorczych z wszystkimi akcesoriami również w zakresie rozdziału mocy dostępne są niezliczone możliwości budowy. Innowacyjne programy narzędziowe dla indywidualnych rozwiązań systemowych Ri4Power. Wysokie bezpieczeństwo: Systemy szyn zbiorczych RiLine60, Maxi-PLS, Flat-PLS Rittal Power Engineering Dla projektantów: błyskawiczny dostęp do rysunków technicznych oraz szczegółowych opisów. Pomoc przy opracowaniu oferty: dokładna kalkulacja w kilku etapach. Dla monterów: listy elementów wraz z rysunkami i instrukcjami montażowymi. Patrz Katalog 32, strona 53. Ri4Power kontrola typu wg PN-EN Kontrola łuku elektrycznego wg PN-EN 6 64 Sprawdzony i zgodny z obowiązującymi normami system dla urządzeń sterujących i rozdziału mocy niskiego napięcia. Systemy szyn posiadają wiele zalet, które ułatwiają montaż, budowę i eksploatację. Rittal Ri4Power gwarantuje wysokie bezpieczeństwo dla rozdziału mocy. Nowości Rittal 2008/2009 / Rozdział mocy 25

26 Systemy szyn Rittal RiLine60 Wspornik szyn zbiorczych:- i 2-biegunowy SV SV Systemy szyn Rittal RiLine60 Poliamid (PA 6.6), 25 % wzmacniany włóknem szklanym. Temperatura pracy ciągłej maks. 30 C. Palność zgodnie z UL 94-V0. Kolor: RAL 7035 Wersja 2 Strona Liczba biegunów -biegunowe 2-biegunowe Odstęp między osiami szyn 60 mm Do szyn zbiorczych E-Cu 2 x 5 30 x 0 mm 2 x 5 30 x 0 mm Moment dokręcania Śruba mocująca M5 x 6 Mocowanie pokrywy 3 5 Nm 3 Nm 3 5 Nm 3 Nm Opak. 4 szt. 4 szt. Nr kat. SV ) ) Akcesoria Mocowanie dodatkowe ) Wspornik PEN/N/PE 2) Wspornik N/PE patrz niżej Mocowanie dodatkowe dla wsporników szyn zbiorczych SV Dodatkowo wtykane zabezpieczenia przed skręceniem dla SV Ułatwia ustawienie wspornika przy montażu poziomym lub pionowym. Poliamid (PA 6.6), 25 % wzmacniany włóknem szklanym. Temperatura pracy ciągłej maks. 30 C. Palność zgodnie z UL 94-V0. Kolor: RAL 7035 Zakres dostawy: Łącznie z 8 pinami łączeniowymi. Opak. Nr kat. SV 4 szt Nowości Rittal 2008/2009 / Rozdział mocy

27 Systemy szyn Rittal RiLine60 Adapter OM 65 A/poprzeczki działowe/przewody podwójne Adapter OM 65 A z zaciskiem ze sprężyną naciągową Do montażu na 60 mm systemie szyn zbiorczych. Poliamid (PA 6.6), 25 % wzmacniany włóknem szklanym. Temperatura pracy ciągłej maks. 30 C. Palność zgodnie z UL 94-V0. Kolor: RAL 7035 (szyny typu chassis) Prąd znamionowy do 65 A Napięcie znamionowe robocze 690 V~ Przyłącze kabli okrągłych 2,5 6 mm 2 Liczba szyn nośnych, Wysokość 0 mm 2 Opak. szt. Nr kat. SV Poprzeczki działowe dla połączeń szyn zbiorczych RiLine60 3-bieg. Do podwyższenia izolacyjnego odstępu powietrznego pomiędzy aktywnymi przewodami przy zastosowaniu szyn płaskich i PLS 800/600 do zastosowań UL. Poliamid (PA 6.6), 25 % wzmacniany włóknem szklanym. Temperatura pracy ciągłej maks. 30 C. Palność zgodnie z UL 94-V0. Wersja dla Dodatkowo zastosować: Szerokość (B) mm Osłona boczna SV , patrz Katalog 32, strona 35/353. Opak. Nr kat. SV Łączenie zwykłe 60 2 szt Łączenie szeregowe ) 60 2 szt ) Od szafy do szafy Systemy szyn Rittal RiLine60 Przewody podwójne AWG 0 dla adapterów OM z zaciskiem z odciągiem 2,5 6 mm 2 Przyłączeniowe przewody wstępnie konfekcjonowane do indywidualnego przyłączania maks. ilość urządzeń przełączających na adapter. Długość przewodu: L = 40 mm, L2 = 250 mm. Izolacja PVC. Odporność na temperaturę do 05 C. Końce żył obustronnie uszczelnione ultradźwiękowo. Wersja Opak. Nr kat. SV AWG 0 = 5,26 mm 2 6 mm 2 6 szt AWG = American Wire Gauges Nowości Rittal 2008/2009 / Rozdział mocy 27

28 Rittal RiLine60 D-Switch Szynowa podstawa bezpiecznikowa 63 A (3-bieg.) Rittal RiLine60 D-Switch 3-bieg. szynowa podstawa bezpiecznikowa do montażu zatrzaskowego na szynach zbiorczych 2 30 x 5/0 mm lub PLS 800/600 z 60 mm odstępem pomiędzy osiami szyn. Do zastosowania wkładek zabezpieczających wg DIN Z migającymi sygnalizatorami monitorującymi zabezpieczenie. Bezpieczne włączanie poprzez niezależne uruchamianie ręczne. Możliwość odłączenia w pozycji rozłączonej. Możliwość plombowania i blokowania. Zintegrowane w obudowie wskaźniki pokazują stan eksploatacyjny urządzenia. Poliamid (PA 6). Palność zgodnie z UL 94-V0. Kolor: RAL 7035 Podstawa badania: DIN PN-EN Zakres dostawy: Wraz z redukującymi sprężynami mocującymi. Mierzony prąd roboczy I e 63 A Pomiarowe napięcie robocze U e 400 V~ Zdolność wyłączeniowa przy zwarciu zmierzonym I cn Liczba biegunów 50 ka 3-biegunowe Wkładki bezpieczników D0 ) /D02 Zacisk ramowy do kabli okrągłych 2),5 25 mm 2 Moment obrotowy przy dokręcaniu śruba przyłącza przewodu Stopień zabrudzenia 3 Kategoria przepięcia 3 4 Nm Sygnalizator min. napięcia V~ Kategoria przełączania IV AC 22B Zabezpieczenie przed dotykiem IP 20 Opak. Nr kat. SV ) Przy zastosowaniu bezpieczników D0 konieczne jest użycie redukujących sprężyn mocujących. 2) Przy użyciu przewodów z cienkimi i najcieńszymi żyłami należy zastosować tuleje końcowe. 3 szt. 28 Nowości Rittal 2008/2009 / Rozdział mocy

29 Rittal RiLine60 Class Modułowy rozłącznik bezpiecznikowy (3-bieg.) UL/CSA Listed. Modułowy rozłącznik bezpiecznikowy do zastosowania według standardów amerykańskich/kanadyjskich. Do montażu zatrzaskowego na szynach nośnych urządzeń 35 mm wg DIN EN (wys. 7,5/5 mm) lub w kombinacje adapterów urządzeń RiLine60 (adapter/nośnik OM, patrz Katalog 32, strona , 368). Wizualna kontrola bezpieczeństwa poprzez sygnalizatory świetlne. Możliwość łączenia 3-biegunowego bez obciążenia Poliamid (PA 6). Palność zgodnie z UL 94-V0. Kolor: RAL 7035 Atesty: SV : UL 52, CSA C22., Class 6225 SV , SV : UL 52, CSA, Class Rittal RiLine60 Class Wersja 2 3 Typ zabezpieczenia (Class) CC J J Mierzony prąd roboczy I e 30 A 30 A 60 A Pomiarowe napięcie robocze U e 600 V~ 600 V~ 600 V~ Liczba biegunów 3-biegunowe 3-biegunowe 3-biegunowe Rozmiar zabezpieczenia 0 x 38 mm 2 x 57 mm 27 x 60 mm Zdolność łączenia RSM Sym Rating 200 ka 200 ka 200 ka Sygnalizator min. napięcia 5 V ~ 5 V ~ 5 V ~ Przyłącze kabli okrągłych Moment obrotowy przy dokręcaniu śruba przyłącza przewodu 2,5 0 mm 2 AWG Nm 4,75 in-lbs solid/stranded Cu 2,5 25 mm 2 AWG Nm 35 in-lbs solid/stranded Cu 2,5 25 mm 2 AWG Nm 45 in-lbs solid/stranded Cu Zabezpieczenie przed dotykiem IP 20 IP 20 IP 20 Opak. 4 szt. 2 szt. 2 szt. Nr kat. SV ) ) Bez dopuszczenia UL możliwość zastosowania także do zabezpieczeń cylindrów 22 x 58 wg francuskiego standardu. Nowości Rittal 2008/2009 / Rozdział mocy 29

30 Zabudowa elektroniki MicroTCA MicroTCA kompaktowa budowa, rozszerzone spektrum zastosowania Specyfikacja MicroTCA MTCA.0 R.0 została wymyślona w uzupełnieniu do standardu AdvancedTCA jako kompaktowe rozwiązanie w bardzo atrakcyjnej cenie w obszarze Low-End. MicroTCA wyróżnia się nie tylko bardzo małą budową konstrukcyjną, ale także wysokim stopniem skalowalności i modułowości. To powszechnie przyjęta strategia platformowa skraca ponadto czynnik Time-to-market. Wszędzie tam, gdzie wymagana jest bardzo szybka transmisja danych lub zapisywanie danych, coraz częściej wybierane są systemy MicroTCA. Dotyczy to w szczególności zastosowań telekomunikacyjnych, ale również dla coraz szybszych zadań sterowania i regulacji w zakresie przemysłowym. Zabudowa elektroniki Firma Rittal Electronic Systems oferuje kompletne know-how w zakresie Electronic-Packaging i do zastosowań AdvancedTCA, MicroTCA, CPCI i VME. Spektrum usług obejmuje kompletne systemy Plug & Play wraz z płytami magistrali, zasilaczami i efektywnymi systemami klimatyzacyjnymi. RiTCA Kompleksowe rozwiązania systemowe Rittal dla AdvancedTCA i MicroTCA AdvancedTCA Shelves w 5 i 3 U ATCA/AMC Carrier Blades AdvancedMC Face Plate Kits Systemy MicroTCA 2, 3, 4, 5 U 30 Nowości Rittal 2008/2009 / Zabudowa elektroniki

31 MicroTCA MicroTCA Cube T H B MicroTCA Cube na podstawie kompaktowych wymiarów oferuje optymalne możliwości zastosowań w otoczeniu przemysłowym. Montaż jest możliwy bezpośrednio na płycie montażowej lub na maszynie. Jest to możliwe dzięki kątownikowi montażowemu ze zintegrowanymi otworami lub adapterem do montażu bezpośrednio na szynach nośnych. Zalety w skrócie: Odpowiada MicroTCA.0 R.0. Wersja kompaktowa. Montaż na płycie montażowej lub bezpośrednio na maszynie. 7 gniazd dla 6 x AMC, x MCH. Wtykowy zespół wentylacyjny z dwoma wentylatorami osiowymi i filtrami. Zintegrowany zasilacza AC/DC. Kompletnie zmontowane, okablowane i sprawdzone działanie. Opak. Dane techniczne: 6 slotów z przodu. Łącznie z płytą magistrali 6slotów. Zintegrowana, wyciągana jednostka wentylacyjna. Zasilacz AC/DC, 350 W. Stal nierdzewna Zakres dostawy: system obudowy. Wymiary Szerokość (B) mm 09 Wysokość (H) mm 307 Głębokość (T) mm 286 Nr kat. RP szt Akcesoria: Kątownik montażowy do montażu na płytach montażowych. Przystawka szyny uniwersalnej do montażu na szynach nośnych. MicroTCA Rama montażowa do 6 AMC, x MCH Zespół wentylacyjny i filtry, wyciągane Akcesoria Przystawka szyny uniwersalnej do montażu na szynach nośnych. Opak. Nr kat. RP 2 szt Kątownik montażowy do montażu na płytach montażowych. Montaż z boku lub z tyłu. Do montażu Opak. Nr kat. RP z boku szt z tyłu szt Nowości Rittal 2008/2009 / Zabudowa elektroniki 3

32 Thermoelectric Cooler Mała, lekka, efektywna Wydajna chłodziarka termoelektryczna o lekkiej budowie. To nowy, ekologiczny rodzaj klimatyzacji obudów obsługi i małych obudów ponad 60 % oszczędność energii. Montaż Thermoelectric Cooler Instalacja wewnętrzna Przez taki montaż urządzenia obudowa powiększa się tylko o kilka milimetrów, nie zakłócając przy tym ani estetyki, ani swobody poruszania w systemach ramion nośnych. Możliwość skalowania Instalacja zewnętrzna Mały ciężar umożliwia także montaż do pojedynczej aluminiowej ściany tylnej lub panelu zaślepiającego. Systemy ramienia nośnego Eksploatacja wywołująca niskie wibracje i mały ciężar sprawiają, że chłodziarka termoelektryczna firmy Rittal jest idealnym rozwiązaniem w systemach ramion nośnych. Skalowana moc Budowa modułowa umożliwia, w zależności od potrzeb, proste skalowanie mocy chłodzenia zarówno w pionie jak i w poziomie. Regulacja Efektywna pod kątem energii regulacja z modulacją szerokości impulsu oraz innowacyjna funkcja łagodnego rozruchu zapewniają stałą temperaturę w obudowie i długą żywotność elementów Peltiera. Zalety: Moc chłodzenia 00 watów dzięki najnowszej technologii Peltiera. Nie wymaga konserwacji dzięki prostej budowie urządzenia. Wysoki współczynnik wydajności (COP >) osiągnięty przez optymalne współgranie wszystkich komponentów. Najlepsze bezpieczeństwo dla Państwa elektroniki komunikaty o przekroczonej temperaturze. Złącze USB dla programowania urządzenia. Najmniejsza objętość i najmniejszy ciężar w porównaniu z innymi systemami dostępnymi na rynku. Duży zakres napięcia V (AC) i 24 V (DC). Wyjście RJ 45 do podłączenia z systemem monitoringu Rittal CMC-TC. 32 Nowości Rittal 2008/2009 / Klimatyzacja systemowa

33 Thermoelectric Cooler Użytkowa moc chłodnicza 00 W B = Szerokość H = Wysokość T = Głębokość Zastosowanie: Idealne do chłodzenia małych obudów i obudów obsługi. Polecane także przy systemach ramion nośnych. Optymalne wykorzystanie miejsca. Precyzyjne chłodzenie hotspotów. Zakres dostawy: Termoelektryczna chłodziarka, z oprzewodowaniem, gotowa do podłączenia, z wielojęzyczną dokumentacją i akcesoriami montażowymi. Nr kat. SK Wymiary w mm Napięcie znamionowe robocze Volt, Hz V (AC) 24 V DC Współczynnik wydajności chłodzenia/cop L 35 L 35,0,2. Użytkowa moc chłodnicza Q K L 35 L W 00 W zgodnie z normą DIN 368 S W G Zintegrowany zasilacz Kolor pokrywy/urządzenia RAL 7024/aluminium anodyzowane Klasa ochrony IP 54 Ciężar 3,5 kg 3,0 kg Zakres temperatur 0 C do +55 C 0 C do +65 C Wydajność powietrza swobodna 50 m 3 /h Rodzaj przyłącza Wtykowa listwa zaciskowa Zabezpieczenie wstępne gg 2 A 0 A Akcesoria Opak. Strona Zasilacz sieciowy 50 W do szyny zatrzaskowej 35 mm szt Mata filtracyjna szt Wyłącznik drzwiowy szt Cyfrowy wskaźnik temperatury szt / Kat. 32, str. 74 Zastrzegamy sobie prawo do zmian technicznych. Istnieje możliwość zamówienia wersji o specjalnym napięciu. Thermoelectric Cooler Nowości Rittal 2008/2009 / Klimatyzacja systemowa 33

34 Wydajne chłodzenie Niskie zużycie energii, wysoki stopień skuteczności Wysoka wydajność, ochrona środowiska, niskie koszty wydajność energetyczna Rittal. Efektywniejsze wykorzystanie dostępnych zasobów w obliczu rosnących globalnych problemów klimatycznych oraz ciągłych podwyżek cen energii to nowy cel podczas projektowania nowych systemów chłodzenia. Oszczędzanie energii, obniżanie kosztów klimatyzacji, energooszczędne chłodzenie i dbanie przy tym o środowisko naturalne wszystko to już dzisiaj zapewnia Cool Efficiency, energooszczędna chłodziarka Rittal. Chłodziarki Rittal Cool Efficiency są do 30 % bardziej oszczędne w eksploatacji przy tej samej mocy chłodzenia co zwykłe chłodziarki. Praca pod pełnym obciążeniem 70 % Praca pod częściowym obciążeniem 30 % Czas pracy na dzień 6 godzin Czas pracy na rok 240 dni Cena prądu na kwh 0, C ) Liczba urządzeń 200 ) Ródło: VEA, VDEW, /2007 Oszczędności kosztów energii na rok % Standard Cool Efficiency Oszczędność Oszczędności emisji CO 2 na rok kg kg kg kg kg kg 8.05 kg kg -30 % Ta oszczędność emisji CO 2 odpowiada posadzeniu 822 drzew lub przejechaniu drogi na odcinku km. Średnia emisja CO 2 na kwh w Niemczech 0,57. Średnia wartość dla Niemiec ) kg kg kg kg ) Ródło: Energiemix w Niemczech 0 kg Standard Cool Efficiency Oszczędność 34 Nowości Rittal 2008/2009 / Klimatyzacja systemowa

35 Chłodziarki do zabudowy naściennej Cool Efficiency, użytkowa moc chłodzenia 000 W 950 NOWOŚĆ 30 % mniejsze zużycie energii Zakres dostawy: Z nanopowlekanym skraplaczem i wbudowanym systemem odparowywania kondensatu. Gotowe do podłączenia razem z szablonem nawierceń i elementami mocującymi. Nr kat. SK ze sterownikiem podstawowym, RAL Nr kat. SK ze sterownikiem Komfort, RAL Napięcie znamionowe robocze Volt, Hz 230, ~, 50 Wymiary w mm. Użytkowa moc chłodnicza Q K zgodnie z normą DIN 368 S W G L 35 L W Prąd znamionowy maks. 3,0 A Prąd rozruchowy 2,0 A Zabezpieczenie T 0,0 A Moc znamionowa P el L 35 L W według DIN 368 L 35 L W. Współczynnik wydajności chłodniczej ε = Q K/P el L 35 L 35,9 Czynnik chłodniczy R34a, 325 g Dopuszczalne maksymalne ciśnienie robocze 20 bar Zakres temperatur i zakres nastawy +20 C do +45 C Klasa ochrony Obieg cyrkulacji zewnętrznej IP 34 wg PN-EN Obieg cyrkulacji wewnętrznej IP 54 Czas włączenia 00 % Rodzaj przyłącza Wtykowa kostka przyłączeniowa Ciężar 40 kg Wydajność powietrza Regulacja temperatury Akcesoria Obieg cyrkulacji zewnętrznej 600 m 3 /h Obieg cyrkulacji wewnętrznej 450 m 3 /h Sterownik podstawowy lub Komfort (nastaw fabryczny +35 C) Opak. Maty filtracyjne 3 szt Filtr metalowy szt Wyłącznik drzwiowy szt System magistral Bus SK do sterownika Komfort szt RiDiag II wraz z kablem do sterownika Komfort szt Karta interfejsu do sterownika Komfort szt Wąż kondensatu szt ) Termin dostawy na zapytanie. Napięcia specjalne i inne klasy mocy na zapytanie. Zastrzegamy sobie prawo do zmian technicznych. Kat. 32, strona Chłodziarki do zabudowy Nowości Rittal 2008/2009 / Klimatyzacja systemowa 35
