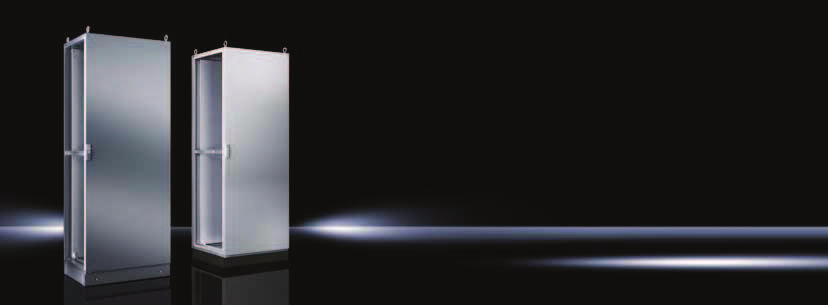

1 Rozbudowa systemu strona 537 Szafy narożne TS 8 strona 583 TS 8 stal nierdzewna strona 194 TS 8 z ekranowaniem EMC strona 200 Rusztowanie szafy, dach, tylna ściana i blachy podłogowe: blacha stalowa, 1,5 mm Drzwi: blacha stalowa, 2,0 mm Płyta montażowa: blacha stalowa, 3,0 mm Stelaż szafy: gruntowany zanurzeniowo Drzwi, dach i ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyta montażowa i płyta podłogi: ocynkowane Kolor: RAL 7035 Klasa ochrony: IP 55 według PN-EN , spełnione NEMA 12. Stelaż szafy z drzwiami, z wkładką 3 mm dwupiórkową Płyta montażowa Płyty podłogi Ściana tylna Blacha dachowa 4 uchwyty transportowe Atesty: UL CSA TÜV Russian Maritime Register of Shipping TÜV Mark Lloyds Register of Shipping Bureau Veritas VDE Germanischer Lloyd Rysunki szczegółowe: Dostępne w internecie. T B H F G Wysokość: 1200 mm/1400 mm, głębokość: 500 mm Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 74,5 92,1 140,0 86,0 107,5 163,5 Ściany Ściany boczne 2 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) ) 703 Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt X X X X X X Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy 72 Rittal Katalog 33 / Szafy sterownicze

2 Wysokość: 1600 mm, głębokość: 500 mm Wysokość: 1800 mm, głębokość: 400 mm Systemy szeregowe TS 8 Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 100,0 103,0 159,3 Ściany Ściany boczne 2 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) 703 Podpora montażowa do drzwi 20 szt Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 91,3 113,5 136,4 140,0 170,6 Ściany Ściany boczne 2 szt Ściana działowa 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) ) ) 703 Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt X X X X Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy Rittal Katalog 33 / Szafy sterownicze 73

3 Wysokość: 1800 mm, głębokość: 500 mm Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt ) Drzwi Ciężar (kg) 49,2 93,8 115,8 122,5 173,3 Ściany Ściany boczne 2 szt Ściana działowa 1 szt Ściana działowa do płyt modułowych 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Płyta montażowa 1 szt Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) 703 Podpora montażowa do drzwi 20 szt Zawiasy szt Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) Bez rurowej ramy drzwi, płyty montażowej i blachy podłogi. Klasa ochrony IP 55 i NEMA 12 nie są spełnione. 2) U = 2 zestawy Wysokość: 1800 mm, głębokość: 600 mm Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt ) Drzwi Ciężar (kg) 51,7 96,8 120,3 125,8 179,9 Poprzeczki montażowe zamontowane w głębi szafy Ściany Ściany boczne 2 szt Ściana działowa 1 szt Ściana działowa do płyt modułowych 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Płyta montażowa 1 szt Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) 703 Podpora montażowa do drzwi 20 szt Zawiasy szt Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) Bez rurowej ramy drzwi, płyty montażowej i blachy podłogi. Klasa ochrony IP 55 i NEMA 12 nie są spełnione. 2) U = 2 zestawy 74 Rittal Katalog 33 / Szafy sterownicze

4 Wysokość: 2000 mm, głębokość: 400 mm Wysokość: 2000 mm, głębokość: 500 mm Systemy szeregowe TS 8 Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 99,0 124,0 152,8 184,5 Ściany Ściany boczne 2 szt Ściana działowa 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) ) 703 Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt X X X X Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt ) Drzwi Ciężar (kg) 60,7 101,3 126,3 157,1 190,6 Ściany Ściany boczne 2 szt Ściana działowa 1 szt Ściana działowa do płyt modułowych 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Płyta montażowa 1 szt Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) ) 703 Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt X X X X Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) Bez rurowej ramy drzwi, płyty montażowej i blachy podłogi. Klasa ochrony IP 55 i NEMA 12 nie są spełnione. 2) U = 2 zestawy Rittal Katalog 33 / Szafy sterownicze 75

5 Wysokość: 2000 mm, głębokość: 600 mm Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt ) Drzwi Ciężar (kg) 55,7 104,0 130,5 161,2 194,6 Poprzeczki montażowe zamontowane w głębi szafy Ściany Ściany boczne 2 szt Ściana działowa 1 szt Ściana działowa do płyt modułowych 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Płyta montażowa 1 szt Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) ) 703 Podpora montażowa do drzwi 20 szt Zawiasy szt Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) Bez rurowej ramy drzwi, płyty montażowej i blachy podłogi. Klasa ochrony IP 55 i NEMA 12 nie są spełnione. 2) U = 2 zestawy Wysokość: 2000 mm, głębokość: 800 mm Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 111,3 137,0 203,0 Poprzeczki montażowe zamontowane w głębi szafy Ściany Ściany boczne 2 szt Ściana działowa 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) 703 Podpora montażowa do drzwi 20 szt Zawiasy szt Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy 76 Rittal Katalog 33 / Szafy sterownicze

6 Wysokość: 2200 mm, głębokość: 600 mm Systemy szeregowe TS 8 Szerokość (B) mm Opak Strona Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi Ciężar (kg) 113,1 139,3 208,0 Poprzeczki montażowe zamontowane w głębi szafy Ściany Ściany boczne 2 szt Ściana działowa 1 szt Drzwi Drzwi przeszklone 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest ) 703 Podpora montażowa do drzwi 20 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt X X X Zawiasy szt Oświetlenia systemowe patrz strona 679 Unieruchamianie drzwi do dróg ewakuacyjnych 1 szt Taśmy uziemiające patrz strona 689 1) U = 2 zestawy Rittal France RITTAL SAS ZA des Grands Godets 880 rue Marcel Paul Champigny sur Marne Cedex Phone: +33 (0) Fax: +33 (0) info@rittal.fr Rittal Katalog 33 / Szafy sterownicze 77

7 Rozbudowa systemu strona strona 733 Systemy ram nośnych strona 211 Chłodzenie 19 strona 399/400 Stelaż szafy: blacha stalowa 1,5 mm Rama przednia: aluminiowe profile wyciągane, z elementami narożnymi w postaci cynkowych odlewów ciśnieniowych Drzwi tylne: blacha stalowa 2 mm Dach i płyta podłogi: blacha stalowa 1,5 mm Profil adaptera: aluminium Stelaż szafy: gruntowany zanurzeniowo Dach i tylne drzwi: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Rama przednia: pokrywana proszkowo Płyty podłogi: ocynkowane Kolor: RAL 7035 Stelaż szafy Ramy czołowe (zawiasy z prawej strony, kąt otwarcia 130, z lewej strony przytrzymywane przez mechaniczny zatrzask) Drzwi tylne (ogranicznik z prawej strony z możliwością zmiany na lewą) Dach Profile adaptera Płyty podłogi Atesty: UL cul Rysunki szczegółowe: Dostępne w internecie. Szafy do elektroniki U Opak Strona Szerokość mm Wysokość mm Głębokość mm Nr kat. TS 1 szt Drzwi Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Elementy niwelujące do cokołu patrz strona 546 Ściany boczne 2 szt Szyny wsporcze do kabli do wieszaków kątowych 2 szt Szyny wsporcze do kabli (profil C) do wieszaków kablowych 6 szt Profil do wprowadzania kabli, od tyłu 1 zest Profile adapterowe do strony tylnej 2 szt Lampa systemowa LED 1 szt Rittal Katalog 33 / Szafy sterownicze

8 Rozbudowa systemu strona 537 Zakres zastosowania: Nadaje do montażu: Płyty montażu częściowego Płyty urządzeń i szuflady Chassis i szyny Drzwi częściowe z szybami i bez nich Kompletne drzwi przeszklone Szuflady Pionowo podzielone drzwi Osłony z zawiasami u góry Belka ochronna Rusztowanie szafy, dach, tylna ściana i płyty podłogowe: Blacha stalowa 1,5 mm Stelaż szafy: gruntowany zanurzeniowo Dach i ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Stelaż szafy Dach Ściana tylna Trójdzielne blachy podłogowe 4 uchwyty transportowe Rysunki szczegółowe: Szafy bazowe TS bez drzw dostępne w internecie. Kolor: RAL 7035 Do modułowej konstrukcji czołowej Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. TS 1 szt Ciężar (kg) 52,5 63,0 Ściany Ściany boczne 2 szt Ściana działowa 1 szt Ściana działowa do płyt modułowych 1 szt Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Osłona zawiasowana od góry, wysokość 300 mm 1 szt Uchwyt belki ochronnej 2 szt Belka ochronna 1 szt drzwiami dzielonymi patrz strona 590 Płyta montażu częściowego patrz strona 636 Oświetlenia systemowe patrz strona 679 Rittal Katalog 33 / Szafy sterownicze 79

9 Rozbudowa systemu strona 537 Wprowadzanie kabli strona 701 Stelaż szafy z drzwiami, z wkładką 3 mm dwupiórkową Blacha dachowa Płyta podłogowa Ściana tylna Płyta montażowa 4 uchwyty transportowe Klasa ochrony: Patrz tabela. NEMA 4X: Stelaż szafy, dach, podłoga, ściana tylna: stal nierdzewna (AISI 304), 1,5 mm Drzwi: stal nierdzewna (AISI 304), 2,0 mm Płyta montażowa: stal nierdzewna (AISI 304), 3,0 mm Stelaż szafy: bez powłoki Drzwi, dach, podłoga, ściana tylna: na zewnątrz szlif prosty, ziarno 400 Płyta montażowa: ocynkowana NEMA 4: Stelaż szafy, dach, podłoga, ściana tylna: blacha stalowa, lakierowana, 1,5 mm Drzwi: blacha stalowa, lakierowana, 2,0 mm Płyta montażowa: blacha stalowa, 3,0 mm Stelaż szafy, drzwi, dach, podłoga, ściana tylna: gruntowane zanurzeniowo i pokrywane proszkowo, lakier strukturowy Płyta montażowa: ocynkowana T B H F G Kolor: RAL 7035 IP 66/NEMA 4X i IP 66/NEMA 4 Opak. Stal nierdzewna Blacha stalowa Strona Szerokość (B) mm Wysokość (H) mm Głębokość (T) mm Szerokość płyt montażowych (F) mm Wysokość płyt montażowych (G) mm Nr kat. TS 1 szt Drzwi 1 1 Klasa ochrony Dodatkowo wymagane są: IP 66 według PN-EN , spełnione NEMA 4X. IP 66 według PN-EN , spełnione NEMA 4. Ściany boczne IP 66/NEMA 4X, NEMA 4 2 szt Ramy szeregowe IP 66/NEMA 4X, NEMA 4 1 szt Szybki łącznik szeregowy, jednoczęściowy 6 szt Zacisk szeregowy poziomy 4 szt Kątownik szeregowy 4 szt Wysokość: 100 mm 1 zest /543 Wysokość: 200 mm 1 zest /543 Wysokość: 100 mm 1 zest /544 Wysokość: 200 mm 1 zest /544 Blachy cokołu, modułowe 4 szt Szyny wsporcze do kabli 2 szt Kieszeń na schematy połączeń, blacha stalowa 1 szt Oświetlenie systemowe patrz strona Rittal Katalog 33 / Szafy sterownicze

10 Dla obszarów zagrożonych trzęsieniem ziemi TS 8 dla strefy zagrożonej trzęsieniem ziemi 1, 2 i 3 według Bellcore TS : szer. x wys. x głęb. 800 x 2000 x 600 mm Z cokołem (elementy cokołu z przodu i z tyłu, patrz strona 543 oraz osłona cokołu, z boku, patrz strona 544), wysokość 100 mm, z rozdzielonym równomiernie nad płytą montażową obciążeniem 125 kg. Uwaga: Te wersje zostały przetestowane i spełniają wymagania zgodne z Telcordia GR 63-CORE. Należy je rozumieć jako wielkości porównawcze w stosunku do własnych instalacji, ponieważ nie jest możliwa certyfikacja pustych obudów. TS 8 dla strefy zagrożonej trzęsieniem ziemi 4 według Bellcore TS : szer. x wys. x głęb. 800 x 2000 x 600 mm Wyposażone w: Zestaw na wypadek trzęsienia ziemi Cokół dla strefy zagrożonej trzęsieniem ziemi, patrz strona 81, z rozdzielonym równomiernie nad płytą montażową obciążeniem 450 kg. (Zdjęcie przedstawia TS 8 dla strefy zagrożonej trzęsieniem ziemi 4 według Bellcore) Zestaw na wypadek trzęsienia ziemi Blacha stalowa Ocynkowana usztywnienia boczne, dolne Po 2 podpory ukośne, boczne 8 blach węzłowych Mocowanie i wzmacnianie płyt montażowych wraz z zestawem montażowym Dla szaf szer. x wys. x głęb. mm Opak. Nr kat. TS 800 x 2000 x szt x 2000 x szt ) 600 x 2000 x szt ) 1) Czas dostawy na zapytanie Cokół dla strefy zagrożonej trzęsieniem ziemi Wysokość: 100 mm Elementy narożne: blacha stalowa 5 mm Osłony: blacha stalowa 2 mm Pokrywana proszkowo Kolor: RAL komplet = 4 elementy narożne, 2 wsporniki wgłębne, po 1 osłonie z przodu i z tyłu, całkowicie zamontowane. Do szaf szer. x głęb. mm Opak. Nr kat. TS 800 x szt x szt ) 600 x szt ) 1) Czas dostawy na zapytanie. Rittal Katalog 33 / Szafy sterownicze 81

11 Rozbudowa systemu strona 537 Moduły rozbudowujące ISV od strony 362 ISV strona 369 Blacha stalowa Ramy osłony zabezpieczające przed dotykiem: twarde PCV Stelaż szafy: gruntowany zanurzeniowo Drzwi, dach, ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Kolor: Stelaż szafy, dach, ściana tylna, drzwi: RAL 7035 Ramy osłony zabezpieczające przed dotykiem: RAL 9002 Stelaż szafy z płaszczyzną mocowań, drzwiami, wkładką 3 mm dwupiórkową Trójdzielne blachy podłogowe Ściana tylna Blacha dachowa Rama osłony zabezpieczającej przed dotknięciem 4 uchwyty transportowe Atesty: Świadectwo typu wg IEC /-2 Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Szafy sterownicze ISV-TS 8 dla systemów zabudowy modułowej do 630 A Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar ok. (kg) 89,5 94,5 113, Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli 2 szt Płyty dachowe do kołnierzy wprowadzania kabli 1) IP 55 1 szt Blachy przepustowe do wprowadzania kabli 2) 2 szt Ściany boczne 2 szt Kablowe płyty kołnierzowe patrz strona 623 1) Do wymiany na dach seryjny TS 2) Tulejki wprowadzeń kabli, patrz strona Rittal Katalog 33 / Szafy sterownicze

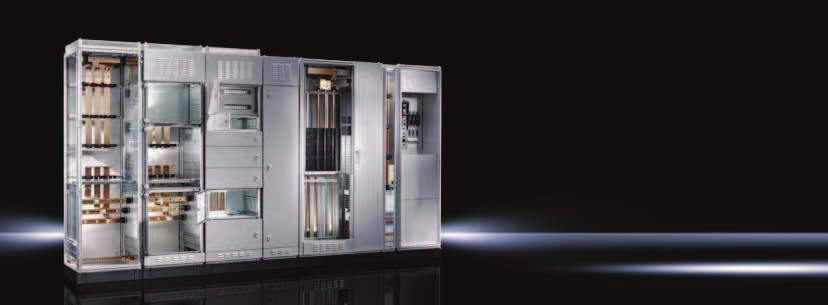

12 Szafy sterownicze ISV-TS 8 dla systemów zabudowy modułowej do 1600 A Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi 1 1 Ciężar ok. (kg) 94,5 120 Dodatkowo wymagane są: Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Element mocujący kombi 24 zest Montażowa szyna typu chassis 4 szt Mocowanie systemowe do montażu wsporników szyn zbiorczych Maxi-PLS SV i uchwyt szyny zbiorczej SV , patrz strona szt Szyny wsporcze do kabli 2 szt Płyty dachowe do kołnierzy wprowadzania kabli 1) IP 55 1 szt Blachy przepustowe do wprowadzania kabli 2) 2 szt Ściany boczne 2 szt Kablowe płyty kołnierzowe patrz strona 623 1) Do wymiany na dach seryjny TS 2) Tulejki wprowadzeń kabli, patrz strona 702. Rittal Germany RITTAL GmbH & Co. KG Postfach 1662 D Herborn Phone: +49(0) Fax: +49(0) info@rittal.de Rittal Katalog 33 / Szafy sterownicze 83

13 1 1 Rozbudowa systemu strona 537 Listwowe rozłączniki bezpiecznikowe NH rozm strona 306/307 Komponenty SV od strony 327 Blacha stalowa Stelaż szafy: gruntowany zanurzeniowo Drzwi, dach, ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Kolor: RAL 7035 Klasa ochrony: Do IP 54, zależnie od części osłonowych. Stelaż szafy z drzwiami, z wkładką 3 mm dwupiórkową Dach Ściana tylna Trójdzielne blachy podłogowe Szyna systemowa chassis TS. Atesty: Świadectwo typu wg IEC /-2 IEC Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. 1 Szafy sterownicze SV-TS 8 do zastosowań Rittal Ri4Power (głębokość 600mm) Bez płyty montażowej Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt ) ) ) ) Dane techniczne odpowiadają nr katalogowemu TS Drzwi Ciężar (kg) 76,0 92,6 113,7 137,6 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli 2 szt Blachy przepustowe do wprowadzania kabli 2) 2 szt szt Ściany boczne 2 szt Płyty dachowe 3) dla wersji/klasy ochrony IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt Płyty dachowe do kołnierzy wprowadzania kabli 3) 1 szt Płyty dachowe z klapą redukującą ciśnienie 3) 1 szt Osłona ochrony przed dotknięciem dla listwowych rozłączników bezpiecznikowych mocy NH 4) 1 zest Kątowniki mocujące 24 szt Zaślepka patrz strona 344 Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 1) Bez płyty montażowej. 2) Tulejki wprowadzeń kabli, patrz strona ) Do wymiany na dach seryjny TS. 4) Zastosowanie tylko przy montażu systemu Maxi-PLS w obszarze tylnym. 84 Rittal Katalog 33 / Szafy sterownicze

14 1 Systemy szeregowe TS 8 Szafy sterownicze SV-TS 8 do zastosowań Rittal Ri4Power (głębokość 800 mm) Bez płyty montażowej Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt ) ) ) Dane techniczne odpowiadają nr katalogowemu TS Drzwi Ciężar (kg) 83,0 99,1 146,0 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Szyny wsporcze do kabli 2 szt Blachy przepustowe do wprowadzania kabli 2) 2 szt szt Ściany boczne 2 szt Płyty dachowe 3) dla wersji/klasy ochrony IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt Płyty dachowe do kołnierzy wprowadzania kabli 3) 1 szt Płyty dachowe z klapą redukującą ciśnienie 3) 1 szt Kątowniki mocujące 24 szt Zaślepka patrz strona 344 Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 1) Bez płyty montażowej. 2) Tulejki wprowadzeń kabli, patrz strona ) Do wymiany na dach seryjny TS. Rittal Netherlands RITTAL bv Hengelder 56 Postbus AE Zevenaar Phone: +31 (0) Fax: +31 (0) sales@rittal.nl Rittal Katalog 33 / Szafy sterownicze 85

15 2 2 Rozbudowa systemu strona 537 Komponenty SV od strony 327 Blacha stalowa Stelaż szafy: gruntowany zanurzeniowo Ściana tylna: gruntowana przez zanurzenie, pokrywana proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Kolor: RAL 7035 Klasa ochrony: Do IP 54, zależnie od części osłonowych. Stelaż szafy Ściana tylna Trójdzielne blachy podłogowe Atesty: Świadectwo typu wg IEC /-2 IEC Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. 2 Szafy modułowe SV-TS 8 (wysokość 1800 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Ciężar (kg) 42,0 49,0 58,5 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt Blachy dachowe do kablowych płyt kołnierzowych IP 55 1 St Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe dla klasy ochrony IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest Zestaw montażowy do osłon czołowych IP 2X IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 100/100 mm 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 43 1 zest Drzwi dzielone do zabudowy modułowej 1 szt. patrz strona 590 Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona Rittal Katalog 33 / Szafy sterownicze

16 2 Szafy modułowe SV-TS 8 (wysokość 2000 mm) Systemy szeregowe TS 8 Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Ciężar (kg) 43,8 51,0 61,0 43,8 53,7 64,2 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony Blachy dachowe do kablowych płyt kołnierzowych IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt IP 55 1 szt Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe dla klasy ochrony IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest Zestaw montażowy do osłon czołowych IP 2X IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 100/100 mm 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 300/100 mm 1 szt Drzwi dzielone do zabudowy modułowej 1 szt. patrz strona 590 Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 Rittal India RITTAL India Pvt. Ltd. Nos. 23 & 24, KIADB Industrial Area Veerapura Doddaballapur Bangalore District Phone: +91 (080) , Fax: +91 (080) info@rittal-india.com Rittal Katalog 33 / Szafy sterownicze 87

17 2 Szafy modułowe SV-TS 8 (wysokość 2200 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Ciężar (kg) 43,2 54,0 59,4 46,1 55,8 66,0 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony Blachy dachowe do kablowych płyt kołnierzowych IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt IP 55 1 szt Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe dla klasy ochrony IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest Zestaw montażowy do osłon czołowych IP 2X IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 100/100 mm 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 300/100 mm 1 szt Drzwi dzielone do zabudowy modułowej 1 szt. patrz strona 590 Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 Rittal Israel RITTAL Enclosure Systems Ltd. 13, Hatarshish St. Zone 29 P.O. Box 3597 Industrial Park, Caesarea Phone: +972 (0) Fax: +972 (0) moshe@rittal.co.il 88 Rittal Katalog 33 / Szafy sterownicze

18 3 Rozbudowa systemu strona 537 Komponenty SV od strony 327 Blacha stalowa Stelaż szafy: gruntowany zanurzeniowo Drzwi, ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Kolor: RAL 7035 Klasa ochrony: Do IP 54, zależnie od części osłonowych. Stelaż szafy Drzwi, z wkładką dwupiórkową 3 mm Ściana tylna Trójdzielne blachy podłogowe Atesty: Świadectwo typu wg IEC /-2 IEC Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. 3 Szafy kablowe SV-TS 8 (wysokość 1800 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar (kg) 47,0 49,5 62,0 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt Blachy dachowe do kablowych płyt kołnierzowych IP 55 1 szt Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 43 1 zest Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 Rittal Katalog 33 / Szafy sterownicze 89

19 3 Szafy kablowe SV-TS 8 (wysokość 2000 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar (kg) 48,5 53,8 69,4 50,4 55,9 74,0 Szafy kablowe SV-TS 8 (wysokość 2200 mm) Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony Blachy dachowe do kablowych płyt kołnierzowych IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt IP 55 1 szt Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 300/100 mm 1 szt Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar (kg) 47,8 57,3 75,8 50,6 61,0 80,7 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Płyty dachowe dla wersji/klasy ochrony Blachy dachowe do kablowych płyt kołnierzowych IP 55/zamknięte 1 szt IP 43/wentylowane 1 szt IP 2X/wentylowane 1 szt IP 55 1 szt Płyty dachowe z klapą redukującą ciśnienie 1 szt Osłony czołowe góra 300 mm/dół 100 mm dla klasy ochrony Osłony czołowe góra 100 mm/dół 300 mm dla klasy ochrony Zestaw montażowy do osłon czołowych 300/100 mm IP 2X IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 54/zamknięte 1 zest IP 2X/wentylowane 1 zest IP 43 1 zest Drzwi dzielone do prześwitu przy osłonie czołowej 300/100 mm 1 szt Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona Rittal Katalog 33 / Szafy sterownicze

20 4 4 Rozbudowa systemu strona 537 Komponenty SV od strony 327 Blacha stalowa Stelaż szafy: gruntowany zanurzeniowo Drzwi, dach, ściana tylna: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Płyty podłogi: ocynkowane Kolor: RAL 7035 Klasa ochrony: Do IP 3X, zależnie od części osłonowych. Stelaż szafy Drzwi, z wkładką dwupiórkową 3 mm Dach Ściana tylna Trójdzielne blachy podłogowe Atesty: Świadectwo typu wg IEC /-2 IEC Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. 4 Szafa listwowych rozłączników bezpiecznikowych SV-TS 8 (wysokość 2000 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar (kg) 97,0 116,0 104,0 123,0 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Osłony czołowe góra 336 mm/ dół 136 mm dla klasy ochrony Osłony czołowe góra 186 mm/ dół 336 mm dla klasy ochrony Ochrona przed dotykiem przestrzeni rozrządu kabli Zestaw do mocowania listew Ściana działowa do pola listwowych rozłączników bezpiecznikowych IP 3X 1 zest IP 3X 1 zest Obszar dachowy 1 zest Część tylna 1 zest Jean Müller 1 szt ABB/Siemens 1 szt SAS w obszarze dachu 1 szt SAS w części tylnej 1 szt Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Płyty dachowe dla wersji/klasy ochrony 1) IP 2X/wentylowane 1 szt Płyta dachowa z klapą redukującą ciśnienie 1) 2) 1 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 1) Do wymiany na dach seryjny TS 2) Pozostałe rozmiary na zapytanie. Rittal Katalog 33 / Szafy sterownicze 91

21 4 Szafa listwowych rozłączników bezpiecznikowych SV-TS 8 (wysokość 2200 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Drzwi Ciężar (kg) 102,0 122,0 109,0 129,0 Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Wysokość: 100 mm 1 zest Wysokość: 200 mm 1 zest Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Osłony czołowe góra 336 mm/dół 136 mm dla klasy ochrony Osłony czołowe góra 186 mm/dół 336 mm dla klasy ochrony Ochrona przed dotykiem przestrzeni rozrządu kabli Zestaw do mocowania listew Ściana działowa do pola listwowych rozłączników bezpiecznikowych IP 3X 1 zest IP 3X 1 zest Obszar dachowy 1 zest Część tylna 1 zest Jean Müller 1 szt ABB/Siemens 1 szt SAS w obszarze dachu 1 szt SAS w części tylnej 1 szt Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Płyty dachowe dla wersji/klasy ochrony 1) IP 2X/wentylowane 1 szt Płyta dachowa z klapą redukującą ciśnienie 1) 2) 1 szt Wyposażenie szafy patrz strona 592 Wyposażenie przestrzeni funkcjonalnej patrz strona 345 1) Do wymiany na dach seryjny TS. 2) Pozostałe rozmiary na zapytanie. Rittal Italy RITTAL S.p.A., S.P. n. 14 Rivoltana Km 9, Vignate (MI) Phone: +39 (0) Fax: +39 (0) info@rittal.it 92 Rittal Katalog 33 / Szafy sterownicze

22 5 Rozbudowa systemu strona 537 Komponenty SV od strony 327 Blacha stalowa Stelaż szafy: gruntowany zanurzeniowo Dach, ściana tylna, osłona czołowa, płyta podłogowa: gruntowane przez zanurzenie, pokrywane proszkowo z zewnątrz, lakier strukturowy Kolor: RAL 7035 Klasa ochrony: do IP 55 Stelaż szafy Osłona przednia Dach Ściana tylna Płyta podłogowa Atesty: Świadectwo typu wg IEC /-2 IEC Rysunki szczegółowe/ Informacje techniczne: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. 5 Szafa szyn zbiorczych SV-TS 8 (szerokość 200 mm) Szerokość mm Opak Strona Wysokość mm Głębokość mm Nr kat. SV 1 szt Ciężar (kg) 34,0 36,6 37,5 40,0 Cokół 1) Dodatkowo wymagane są: Ściany boczne dla klasy ochrony IP 55 2 szt Zestaw montażowy pola sprzęgłowego 1 zest Kątownik szeregowy 4 szt Łącznik szeregowy zewnętrzny 6 szt Wyposażenie przestrzeni funkcjonalnej patrz strona 345 1) Szafa szyn zbiorczych stoi z szafą główną na cokole z balchy stalowej, tzn. należy wybrać cokół szafy głównej szerszy o 200 mm. Rittal Canada RITTAL Systems Ltd Ordan Drive Missisauga ON L5T 1X2 Canada Phone: +1 (905) Fax: +1 (905) Toll-free: marketing@rittal.ca Rittal Katalog 33 / Szafy sterownicze 93
