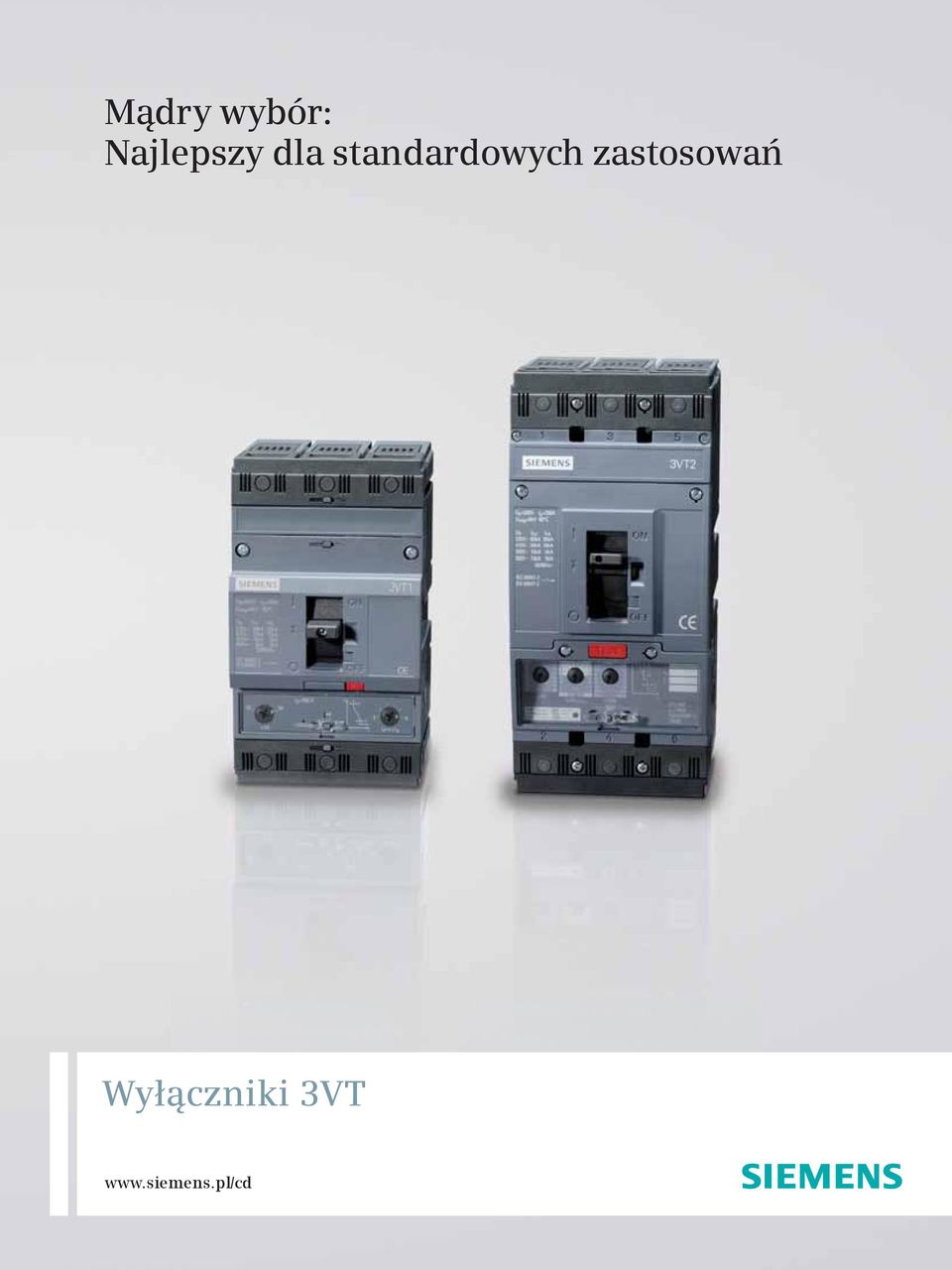

1 Mądry wybór: Najlepszy dla standardowych zastosowań Wyłączniki 3VT

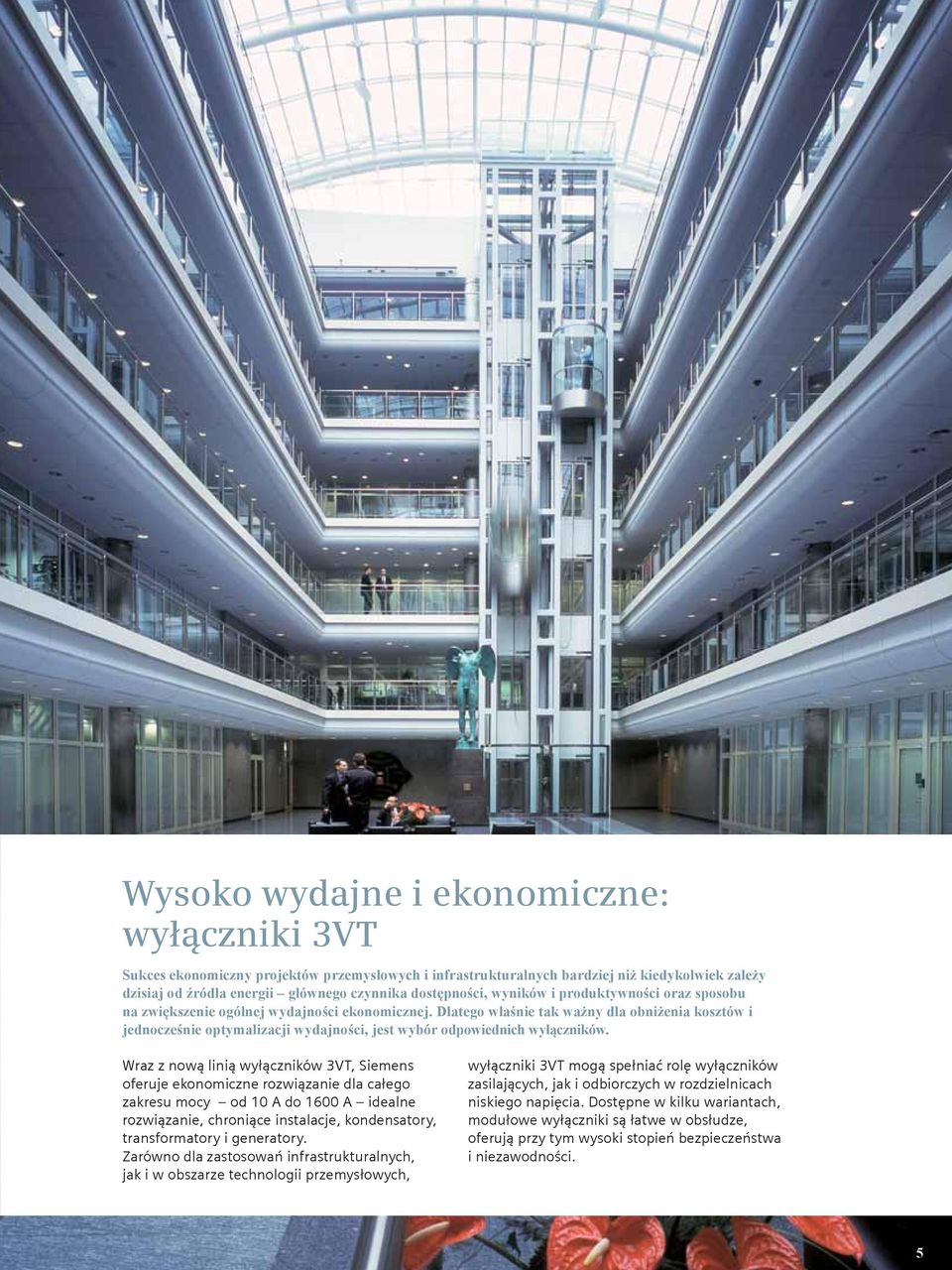

2 Wysoko wydajne i ekonomiczne: wyłączniki 3VT Sukces ekonomiczny projektów przemysłowych i infrastrukturalnych bardziej niż kiedykolwiek zależy dzisiaj od źródła energii głównego czynnika dostępności, wyników i produktywności oraz sposobu na zwiększenie ogólnej wydajności ekonomicznej. Dlatego właśnie tak ważny dla obniżenia kosztów i jednocześnie optymalizacji wydajności, jest wybór odpowiednich wyłączników. Wraz z nową linią wyłączników 3VT, Siemens oferuje ekonomiczne rozwiązanie dla całego zakresu mocy od 10 A do 1600 A idealne rozwiązanie, chroniące instalacje, kondensatory, transformatory i generatory. Zarówno dla zastosowań infrastrukturalnych, jak i w obszarze technologii przemysłowych, wyłączniki 3VT mogą spełniać rolę wyłączników zasilających, jak i odbiorczych w rozdzielnicach niskiego napięcia. Dostępne w kilku wariantach, modułowe wyłączniki są łatwe w obsłudze, oferują przy tym wysoki stopień bezpieczeństwa i niezawodności. 5

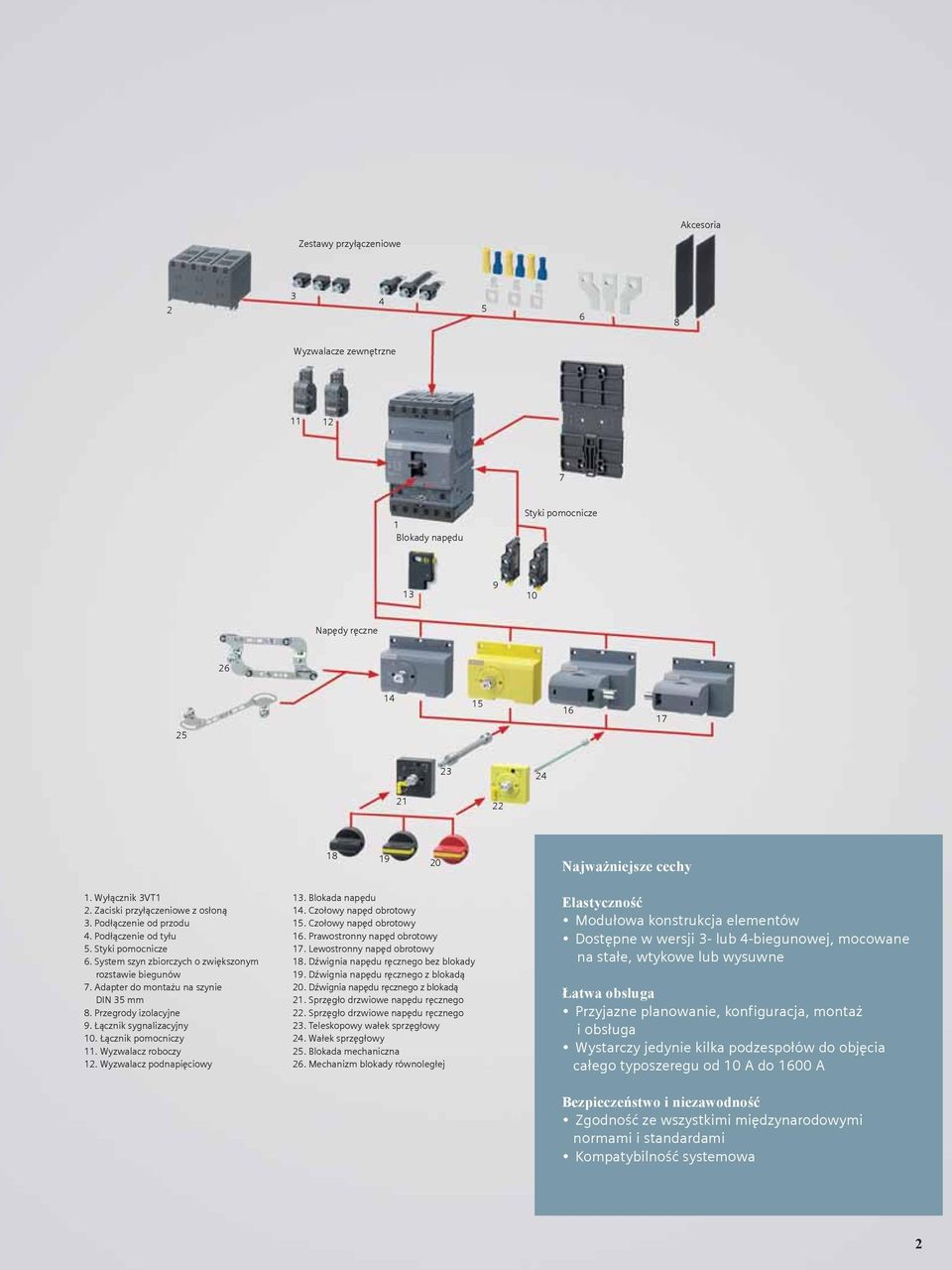

3 Akcesoria Zestawy przyłączeniowe Wyzwalacze zewnętrzne Blokady napędu Styki pomocnicze Napędy ręczne Wyłącznik 3VT1 2. Zaciski przyłączeniowe z osłoną 3. Podłączenie od przodu 4. Podłączenie od tyłu 5. Styki pomocnicze 6. System szyn zbiorczych o zwiększonym rozstawie biegunów 7. Adapter do montażu na szynie DIN 35 mm 8. Przegrody izolacyjne 9. Łącznik sygnalizacyjny 10. Łącznik pomocniczy 11. Wyzwalacz roboczy 12. Wyzwalacz podnapięciowy Blokada napędu 14. Czołowy napęd obrotowy 15. Czołowy napęd obrotowy 16. Prawostronny napęd obrotowy 17. Lewostronny napęd obrotowy 18. Dźwignia napędu ręcznego bez blokady 19. Dźwignia napędu ręcznego z blokadą 20. Dźwignia napędu ręcznego z blokadą 21. Sprzęgło drzwiowe napędu ręcznego 22. Sprzęgło drzwiowe napędu ręcznego 23. Teleskopowy wałek sprzęgłowy 24. Wałek sprzęgłowy 25. Blokada mechaniczna 26. Mechanizm blokady równoległej Najważniejsze cechy Elastyczność Modułowa konstrukcja elementów Dostępne w wersji 3- lub 4-biegunowej, mocowane na stałe, wtykowe lub wysuwne Łatwa obsługa Przyjazne planowanie, konfiguracja, montaż i obsługa Wystarczy jedynie kilka podzespołów do objęcia całego typoszeregu od 10 A do 1600 A Bezpieczeństwo i niezawodność Zgodność ze wszystkimi międzynarodowymi normami i standardami Kompatybilność systemowa 2

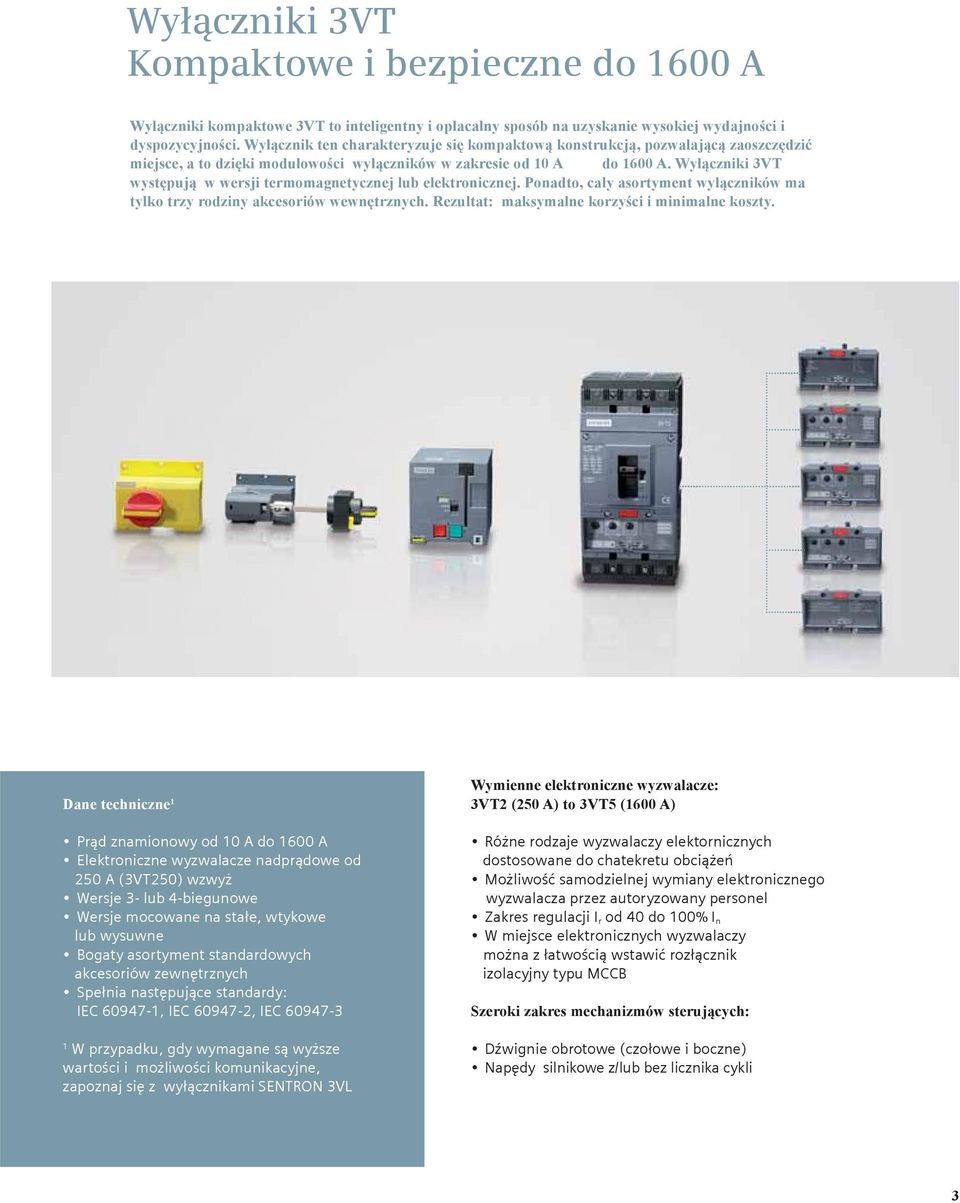

4 Wyłączniki 3VT Kompaktowe i bezpieczne do 1600 A Wyłączniki kompaktowe 3VT to inteligentny i opłacalny sposób na uzyskanie wysokiej wydajności i dyspozycyjności. Wyłącznik ten charakteryzuje się kompaktową konstrukcją, pozwalającą zaoszczędzić miejsce, a to dzięki modułowości wyłączników w zakresie od 10 A do 1600 A. Wyłączniki 3VT występują w wersji termomagnetycznej lub elektronicznej. Ponadto, cały asortyment wyłączników ma tylko trzy rodziny akcesoriów wewnętrznych. Rezultat: maksymalne korzyści i minimalne koszty. Dane techniczne 1 Prąd znamionowy od 10 A do 1600 A Elektroniczne wyzwalacze nadprądowe od 250 A (3VT250) wzwyż Wersje 3- lub 4-biegunowe Wersje mocowane na stałe, wtykowe lub wysuwne Bogaty asortyment standardowych akcesoriów zewnętrznych Spełnia następujące standardy: IEC , IEC , IEC W przypadku, gdy wymagane są wyższe wartości i możliwości komunikacyjne, zapoznaj się z wyłącznikami SENTRON 3VL Wymienne elektroniczne wyzwalacze: 3VT2 (250 A) to 3VT5 (1600 A) Różne rodzaje wyzwalaczy elektornicznych dostosowane do chatekretu obciążeń Możliwość samodzielnej wymiany elektronicznego wyzwalacza przez autoryzowany personel Zakres regulacji I r od 40 do 100% I n W miejsce elektronicznych wyzwalaczy można z łatwością wstawić rozłącznik izolacyjny typu MCCB Szeroki zakres mechanizmów sterujących: Dźwignie obrotowe (czołowe i boczne) Napędy silnikowe z/lub bez licznika cykli 3

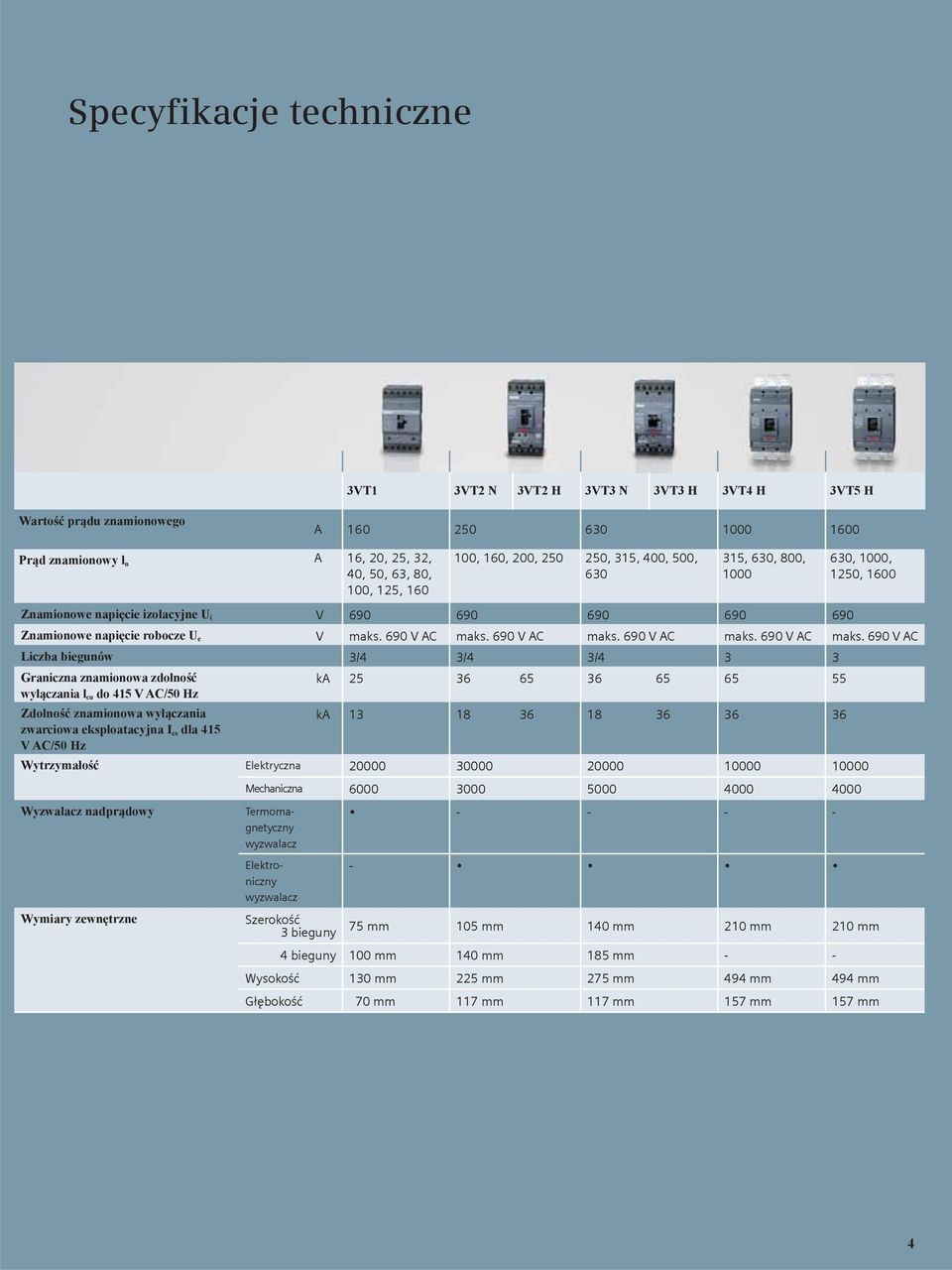

5 Specyfikacje techniczne 3VT1 3VT2 N 3VT2 H 3VT3 N 3VT3 H 3VT4 H 3VT5 H Wartość prądu znamionowego A Prąd znamionowy l n A 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, , 160, 200, , 315, 400, 500, , 630, 800, , 1000, 1250, 1600 Znamionowe napięcie izolacyjne U i V Znamionowe napięcie robocze U e V maks. 690 V AC maks. 690 V AC maks. 690 V AC maks. 690 V AC maks. 690 V AC Liczba biegunów 3/4 3/4 3/4 3 3 Graniczna znamionowa zdolność ka wyłączania l cu do 415 V AC/50 Hz Zdolność znamionowa wyłączania zwarciowa eksploatacyjna I cs dla 415 V AC/50 Hz ka Wytrzymałość Elektryczna Wyzwalacz nadprądowy Wymiary zewnętrzne Mechaniczna Termomagnetyczny wyzwalacz Elektroniczny - wyzwalacz Szerokość 3 bieguny 75 mm 105 mm 140 mm 210 mm 210 mm 4 bieguny 100 mm 140 mm 185 mm - - Wysokość 130 mm 225 mm 275 mm 494 mm 494 mm Głębokość 70 mm 117 mm 117 mm 157 mm 157 mm 4

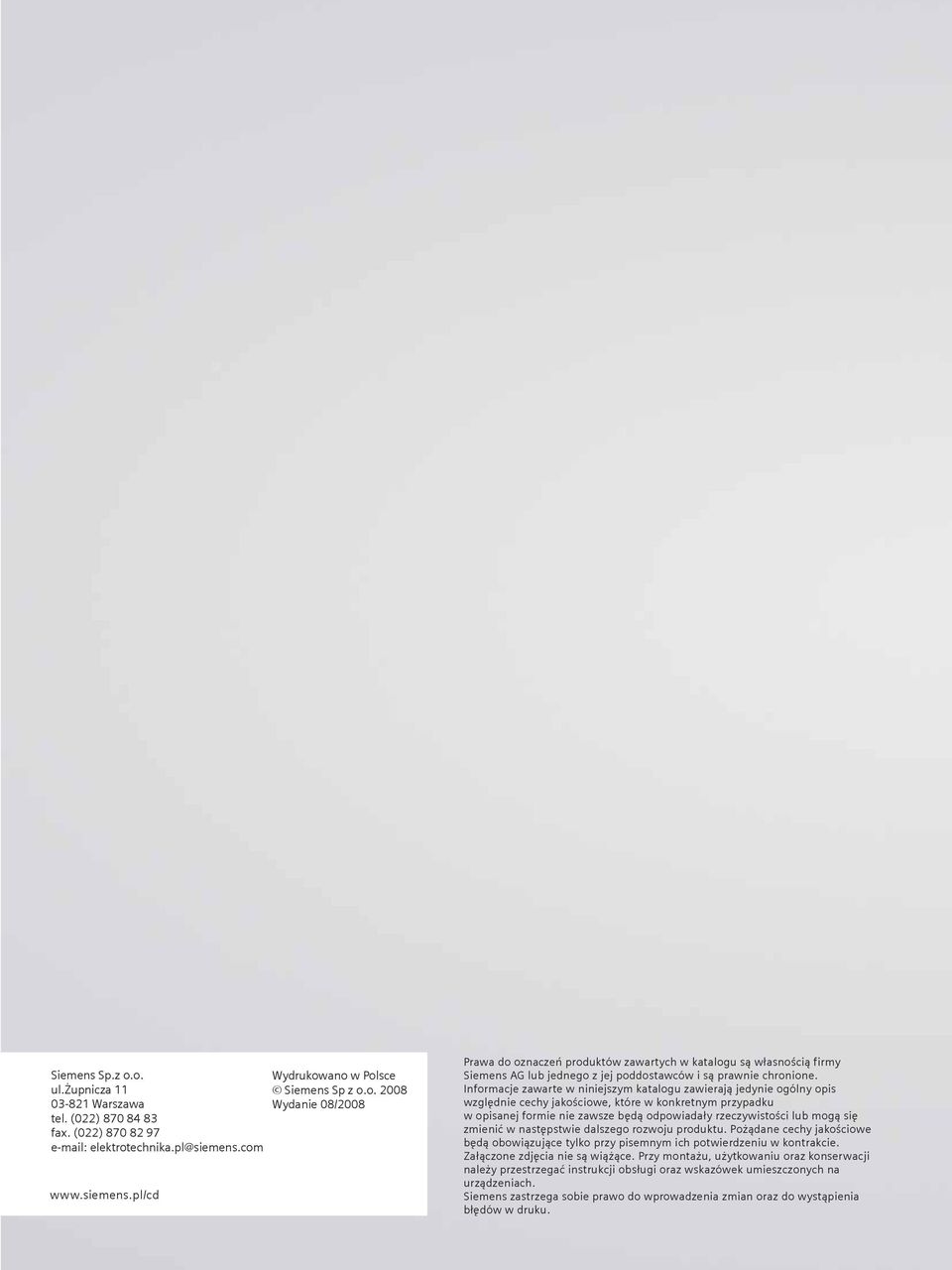

6 Siemens Sp.z o.o. ul.żupnicza Warszawa tel. (022) fax. (022) Wydrukowano w Polsce Siemens Sp z o.o Wydanie 08/2008 Prawa do oznaczeń produktów zawartych w katalogu są własnością firmy Siemens AG lub jednego z jej poddostawców i są prawnie chronione. Informacje zawarte w niniejszym katalogu zawierają jedynie ogólny opis względnie cechy jakościowe, które w konkretnym przypadku w opisanej formie nie zawsze będą odpowiadały rzeczywistości lub mogą się zmienić w następstwie dalszego rozwoju produktu. Pożądane cechy jakościowe będą obowiązujące tylko przy pisemnym ich potwierdzeniu w kontrakcie. Załączone zdjęcia nie są wiążące. Przy montażu, użytkowaniu oraz konserwacji należy przestrzegać instrukcji obsługi oraz wskazówek umieszczonych na urządzeniach. Siemens zastrzega sobie prawo do wprowadzenia zmian oraz do wystąpienia błędów w druku.
