1 SZAFKI WISZĄCE

2 Szafka wisząca ecovari 10 Szafka wisząca ecovari 10 Szafki wiszące typu ecovari 10 przeznaczone są dla małych instalacji sieciowych. Urządzenia wewnątrz szafki można mocować do 10 profili, ustawiać je bezpośrednio na płycie stanowiącej dno szafki lub na specjalnych 10 półkach. Doprowadzenie kabli jest możliwe od dołu lub góry szafki przez wycięcia w obudowie. Dla lepszego zabezpieczenia zainstalowanych urządzeń istnieje możliwość zastosowania przepustów szczotkowych. W zależności od zapotrzebowania szafka może być wyposażona w drzwi metalowe lub szklane. W obu przypadkach drzwi zamykane są na zamek. Kolor: RAL 7035 Wymiary (wys. x szer. x głęb.): 306 x 324 x 300 Opis EcoVARI 6U 10 drzwi szklane EcoVARI 6U 10 drzwi metalowe Wyposażenie dodatkowe do szafki wiszącej ecovari patchpanel Kat maskownica 1U patchpanel 1U Panel szczotkowy półka 1U 6. Zestaw śrub Ilość

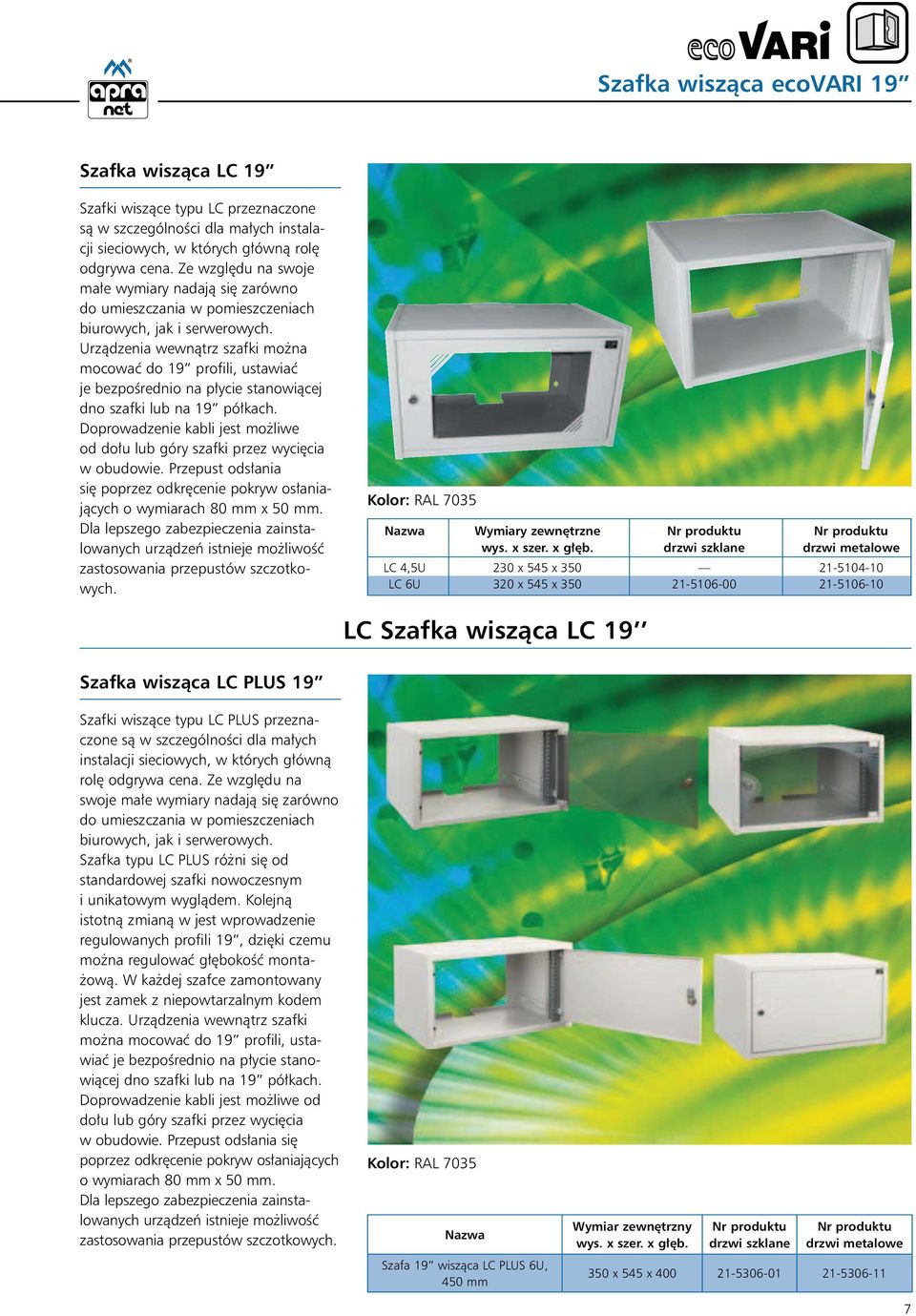

3 Szafka wisząca ecovari 19 Szafka wisząca LC 19 Szafki wiszące typu LC przeznaczone są w szczególności dla małych instalacji sieciowych, w których główną rolę odgrywa cena. Ze względu na swoje małe wymiary nadają się zarówno do umieszczania w pomieszczeniach biurowych, jak i serwerowych. Urządzenia wewnątrz szafki można mocować do 19 profili, ustawiać je bezpośrednio na płycie stanowiącej dno szafki lub na 19 półkach. Doprowadzenie kabli jest możliwe od dołu lub góry szafki przez wycięcia w obudowie. Przepust odsłania się poprzez odkręcenie pokryw osłaniających o wymiarach 80 mm x 50 mm. Dla lepszego zabezpieczenia zainstalowanych urządzeń istnieje możliwość zastosowania przepustów szczotkowych. Nazwa Wymiary zewnętrzne wys. x szer. x głęb. drzwi szklane drzwi metalowe LC 4,5U 230 x 545 x LC 6U 320 x 545 x LC Szafka wisząca LC 19 Szafka wisząca LC PLUS 19 Szafki wiszące typu LC PLUS przeznaczone są w szczególności dla małych instalacji sieciowych, w których główną rolę odgrywa cena. Ze względu na swoje małe wymiary nadają się zarówno do umieszczania w pomieszczeniach biurowych, jak i serwerowych. Szafka typu LC PLUS różni się od standardowej szafki nowoczesnym i unikatowym wyglądem. Kolejną istotną zmianą w jest wprowadzenie regulowanych profili 19, dzięki czemu można regulować głębokość montażową. W każdej szafce zamontowany jest zamek z niepowtarzalnym kodem klucza. Urządzenia wewnątrz szafki można mocować do 19 profili, ustawiać je bezpośrednio na płycie stanowiącej dno szafki lub na 19 półkach. Doprowadzenie kabli jest możliwe od dołu lub góry szafki przez wycięcia w obudowie. Przepust odsłania się poprzez odkręcenie pokryw osłaniających o wymiarach 80 mm x 50 mm. Dla lepszego zabezpieczenia zainstalowanych urządzeń istnieje możliwość zastosowania przepustów szczotkowych. Nazwa Szafa 19 wisząca LC PLUS 6U, 450 mm Wymiar zewnętrzny wys. x szer. x głęb. drzwi szklane drzwi metalowe 350 x 545 x

4 Szafka wisząca Szafka wisząca decovari 19 Szafka wisząca decovari 19 Nazwa Wymiar zewnętrzny wys. x szer. x głęb. drzwi szklane Panel wentylacyjny do szafek decovari i ecovari PLUS drzwi metalowe Szafa 19 wisząca 6U, 450mm 350 x 550 x Szafa 19 wisząca 9U, 450mm 480 x 550 x Szafa 19 wisząca 12U, 450mm 610 x 550 x Szafa 19 wisząca 15U, 450mm 740 x 550 x Szafka telekomunikacyjna wisząca 19 przeznaczona jest dla sieci telewizji kablowych, firmowych sieci komputerowych i sieci lokalnych LAN. Szafka wisząca umożliwia montaż elementów 19 w punktach dystrybucyjnych systemu okablowania strukturalnego. Stanowi ona również podstawę mechaniczną dla różnego sprzętu elektronicznego i telekomunikacyjnego. Szafka wyposażona jest w drzwi szklane (metalowe) zamykane na zamek patentowy. Doprowadzenie kabli umożliwiają prostokątne otwory umieszczone w zadaszeniu oraz w dnie szafy. Szafka dostarczana w wersji skręconej. Możliwość otrzymania w wersji flat-pack. Właściwości: Szafka do montażu naściennego, konstrukcja skręcana, drzwi przeszklone lub pełne stalowe z zamkiem, możliwość regulacji położenia szyny rackowej, osłony boczne z możliwością szybkiego demontażu, dogodne wprowadzenie kabli od góry oraz z dołu, przepusty kablowe osłonięte do wybicia, perforowane pokrywy dachowe i podłogowe z możliwością wybicia pod wentylator, szeroki zakres akcesoriów (np.: wentylatory dachowo podłogowe jedno i dwu wentylatorowe), trwałość i estetyka wykonania, elegancki i nowoczesny wygląd. Kolor: RAL 7035 RAL 9005 dostępny na zamówienie Właściwości: Kompletnie okablowany moduł wentylacyjny z kablem 1,6 m, regulator temperatury 0 0 do C, nawiew lub wyciąg w zależności od sposobu montażu (panel dachowy lub podłogowy). Kolor: RAL 7035 RAL 9005 dostępny na zamówieni Typ Pojedyńczy x Podwójny x

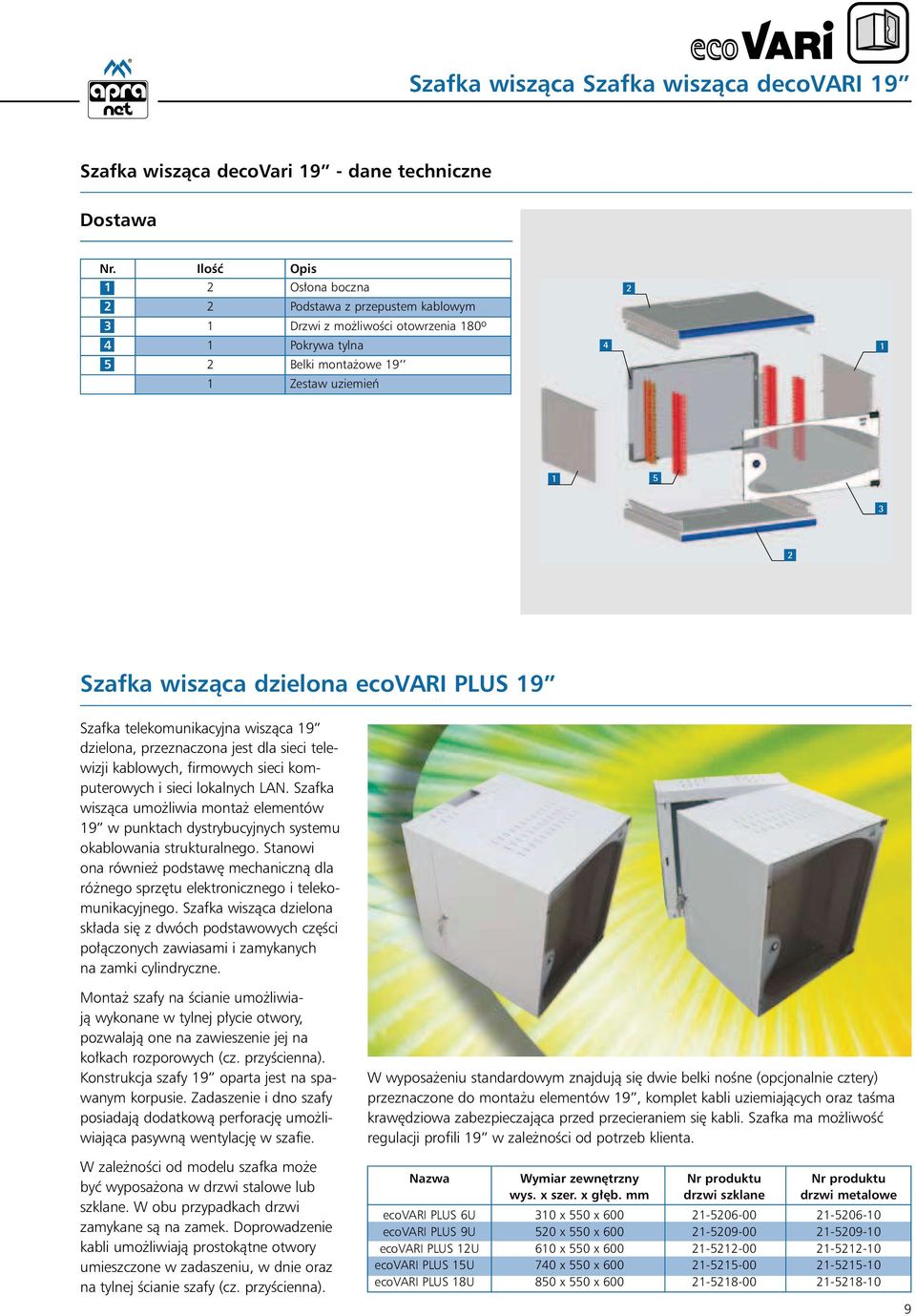

5 Szafka wisząca Szafka wisząca decovari 19 Szafka wisząca decovari 19 - dane techniczne Dostawa Nr. Ilość Opis 1 2 Osłona boczna 2 2 Podstawa z przepustem kablowym 3 1 Drzwi z możliwości otowrzenia 180 o 4 1 Pokrywa tylna 5 2 Belki montażowe 19 1 Zestaw uziemień Szafka wisząca dzielona ecovari PLUS 19 Szafka telekomunikacyjna wisząca 19 dzielona, przeznaczona jest dla sieci telewizji kablowych, firmowych sieci komputerowych i sieci lokalnych LAN. Szafka wisząca umożliwia montaż elementów 19 w punktach dystrybucyjnych systemu okablowania strukturalnego. Stanowi ona również podstawę mechaniczną dla różnego sprzętu elektronicznego i telekomunikacyjnego. Szafka wisząca dzielona składa się z dwóch podstawowych części połączonych zawiasami i zamykanych na zamki cylindryczne. Montaż szafy na ścianie umożliwiają wykonane w tylnej płycie otwory, pozwalają one na zawieszenie jej na kołkach rozporowych (cz. przyścienna). Konstrukcja szafy 19 oparta jest na spawanym korpusie. Zadaszenie i dno szafy posiadają dodatkową perforację umożliwiająca pasywną wentylację w szafie. W zależności od modelu szafka może być wyposażona w drzwi stalowe lub szklane. W obu przypadkach drzwi zamykane są na zamek. Doprowadzenie kabli umożliwiają prostokątne otwory umieszczone w zadaszeniu, w dnie oraz na tylnej ścianie szafy (cz. przyścienna). W wyposażeniu standardowym znajdują się dwie belki nośne (opcjonalnie cztery) przeznaczone do montażu elementów 19, komplet kabli uziemiających oraz taśma krawędziowa zabezpieczająca przed przecieraniem się kabli. Szafka ma możliwość regulacji profili 19 w zależności od potrzeb klienta. Nazwa Wymiar zewnętrzny wys. x szer. x głęb. mm drzwi szklane drzwi metalowe ecovari PLUS 6U 310 x 550 x ecovari PLUS 9U 520 x 550 x ecovari PLUS 12U 610 x 550 x ecovari PLUS 15U 740 x 550 x ecovari PLUS 18U 850 x 550 x

6 Szafka wisząca VARI Szafka wisząca VARI Doskonałe rozwiązanie, pszczędność miejsca, optymalny montaż i instalacja, kombinacja drzwi frontowych i bocznych, oddzielny dostęp z przodu i z boku do szafki (6 i 12U), łatwe opcje wentylacji, montaż w rogach i wnękach pomieszczeń zapewniający pełny dostęp, przepust kablowy ze szczotką na górze lub na dole szafki (i z boku w szafce 12U), dostępne również w w wersji pod panel wentylacyjny DecoVari. Informacje techniczne: Zastosowanie: Do montażu naściennego w celu oszczędności miejsca, posiada 19 urządzenia montowane pionowo, co pozwala na zwiększenie objętości szafki, zapewniając instalatorom swobodny dostęp do okablowania. Kolor: RAL 7035 jasny szary RAL 9005 czarny - dostępny na zamówienie Materiał: blacha/plastik Widok z przodu Widok z boku Widok z tyłu Dostawa: zmontowane (całkowite z zestawem uziemień) Możliwy montaż w rogu pomieszczenia lub wnęce ściany H/W/D wymiary zewnętrzne h/w/d wymiary wewnętrzne użytkowe E/F wymiary do montażu naściennego Widok z góry Informacje do zamówienia: 10 Opis Wymiary Wymiary użytkowe po instalacji Wymiary montażowe wys. x szer. x głęb. mm wys. x szer. x głęb. mm (E x F) mm Vari U 185 x 506 x ,5 x 450 x x Vari U 230 x 506 x x 450 x x Vari U 360 x 557 x x 450 x ,5 x 408, Vari U 360 x 1103 x x 2 x 450 x ,5 x 954,

7 Szafka wisząca VARI Płyta montażowa 2 Listwa zasilająca 3 Moduł plug & play 4 Półka 1U montaż płyty z tyłu szafki przystosowana do montażu puszki dystrybucyjnej lub innych akcesoriów Materiał/wykończenie: blacha ocynkowana 3 gniazda z uziemieniem z bezpiecznikiem 2 m kabel z wtyczką możliwość zamocowania z tyłu szafki Materiał/wykończenie: plastik/czarny elektronicznie kontrolowany wentylator 3- gniazdkowa listwa zasilająca z bezpiecznikiem puszka dystrybucyjna 2,5 m kabel elektryczny z uziemioną wtyczką zestaw uziemiający montowana pionowo do instalacji komponentów nie 19 głębokość 250 mm, 1U Materiał/kolor: blacha/ral Velcro 6 Zamek prosty do szafek 3 i 4U Rzep do szybkiego przymocowania komponentów nie 19 6 Zamek semicylindryczny przepust kablowy ze szczotką 19 organizator kabli z 5 uchwytami 19 panel przedni 1U (3 x 8 HP, 3U) do szafek typu 6 i 12U Zestaw śrub M5/M6 wraz z elementami montażowymi U Wys. (H) mm do poziomej organizacji kabli z przodu 19 paneli wraz z materiałami montażowymi dostosowanie 3 modułów lub części przednich paneli 3U, 8HP pozwala na zainstalowanie złączy 36 FO lub 12 FO, a także portów 6 CAT śrub 50 nakrętek 50 podkładek M M

8 Szafka wisząca VARI 500 Szafka wisząca VARI częściowa 19 Szafka wisząca z odchylną środkową częścią o głębokości 400 mm i wewnętrznym zamkiem, 19'' profile wewątrz szafki, drzwi przednie metalowe lub szklane zamykane na zamek, 4 zaślepki pod indywidualą organizacje przepustów kablowych, możliwość uzyskania IP 54 po zastosowaniu odpowiednich zaślepek lub przepustów, pełen wykaz akcesorii do szafek Vari500 dostępny w cenniku. Kolor: RAL: 7035 Wymiary (wys. x szer. x głęb.): wys. x 600 mm x 590 mm Materiał: blacha Dostawa: zmontowane Szafka wisząca VARI częściowa 19 wys. HE Tges T (mm) mm mm Szafka wisząca VARI częściowa 19 Korpus o głębokości 400 mm, 19'' profile wewnątrz szafki, drzwi przednie metalowe lub szklane zamykane na zamek, 2 zaślepki pod indywidualną organizacje przepustów kablowych. możliwość uzyskania IP 54 po zastosowaniu odpowiednich zaślepek lub przepustów, pełen wykaz akcesorii do szafek Vari500 dostępny w cenniku. Wymiary (wys. x szer. x głęb.): H x 600 mm x 400 mm Materiał: blacha Dostawa: zmontowane Szafka wisząca VARI częściowa 19 wys. HE Tges T (mm) mm mm

9 Szafka wisząca VARI częściowa 19 19'' Szafa stojąca VARI '' szafa stojąca o wymiarach wys = 1250 mm, szer = 600 mm, głęb = 600 mm, drzwi przednie metalowe lub szklane zamykane na zamek, drzwi tylne pełne metalowe, 2 zaślepki pod indywidualą organizacje przepustów kablowych, 19'' belki rakowe przednie regulowane, cokól o wys=100 mm, Wymiary (wys. x szer. x głęb.): 1250 mm x 600 mm x 600 mm Kolor: RAL 7035 Materiał: blacha Dostawa: zmontowane VARI 500 "cool-box" 24U 19'' szafa stojąca o wymiarach wys = 1700 mm, szer = 600 mm, głęb = 800 mm, drzwi przednie metalowe lub szklane zamykane na zamek, drzwi tylne pełne metalowe, zaślepka na dole szafy pokryta przepustem kablowym, 19'' belki rakowe przednie i tylnie regulowane, cokól o wys=100 mm, Klimatyzacja dachowa (moc 410 W), możliwość uzyskania IP 54 po zastosowaniu odpowiednich zaślepek lub przepustów, pełen wykaz akcesorii do szafek Vari500 dostępny w cenniku. Materiał: blacha Dostawa: zmontowane

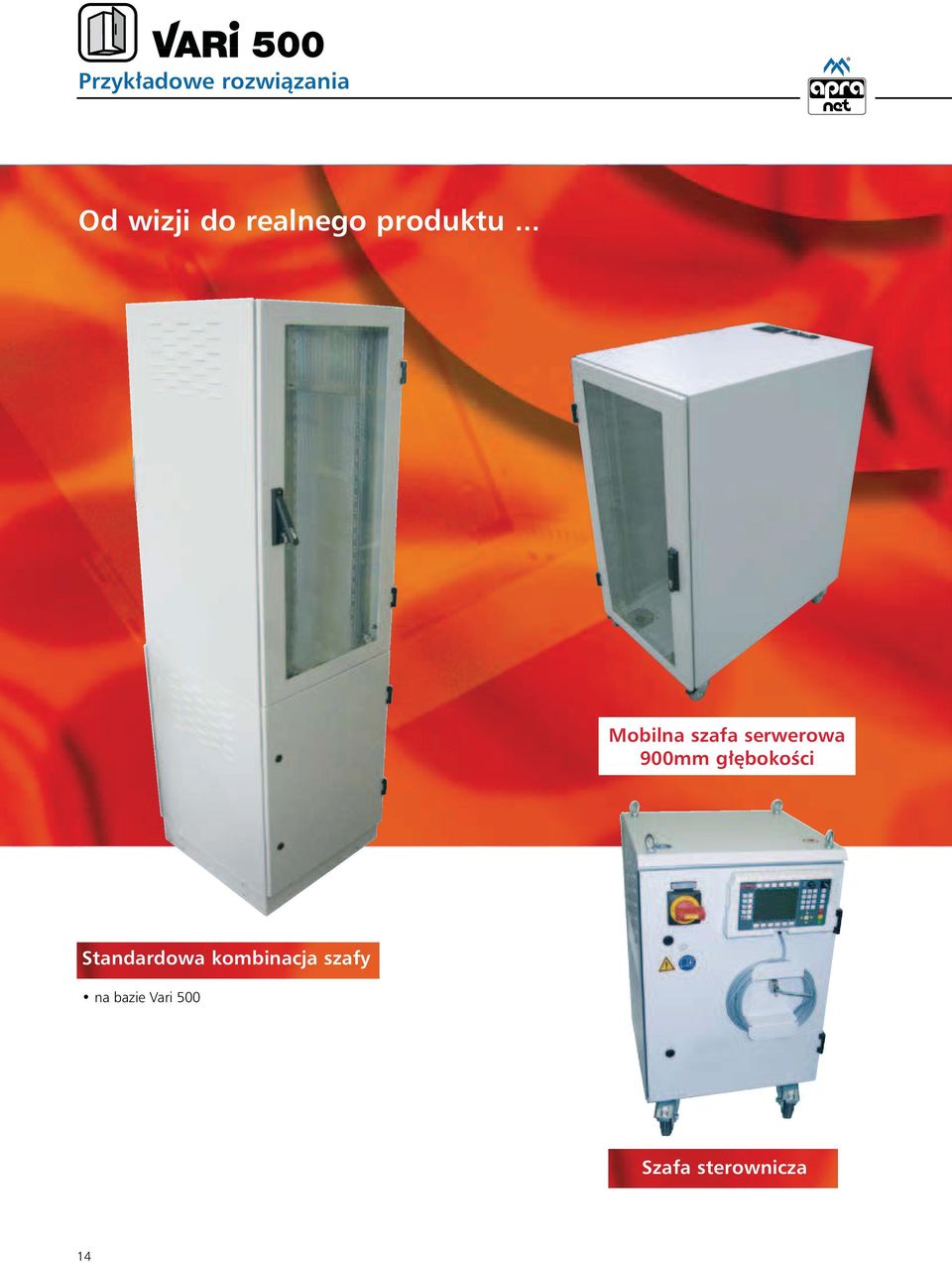

10 Przykładowe rozwiązania Od wizji do realnego produktu... Mobilna szafa serwerowa 900mm głębokości Standardowa kombinacja szafy na bazie Vari 500 Szafa sterownicza 14
