NOWOŚĆ! OBUDOWY WOLNOSTOJĄCE NISKIEGO NAPIĘCIA typu RW

Transkrypt

1 NOWOŚĆ! OBUDOWY WOLNOSTOJĄCE NISKIEGO NAPIĘCIA typu RW IX 2010

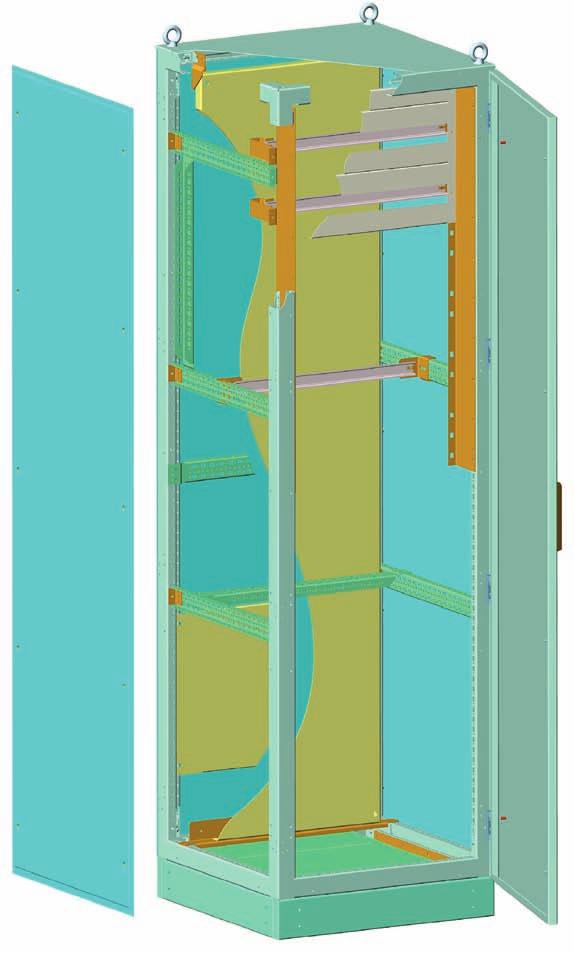

2 2 Przeznaczenie montażu urządzeń elektrycznych niskiego napięcia, w celu ochrony przed dotykiem. zastosowań w warunkach wnętrzowych. Warunki pracy Zgodnie z normą PN-EN Obudowa jednodrzwiowa Stopień ochrony IP 54, zgodnie z normą IEC Certyfikaty PRS Ocena zgodności z dyrektywą 2006/95/WE Obudowy w wykonaniu podstawowym: starczane są w zestawach do samodzielnego montażu. 1. Profile ramy głównej: pionowe 4 szt., górne 4 szt., dolne 4 szt., narożniki 8 szt. materiał: blacha stalowa ocynkowana, grubość 2 mm 2. Zestaw profili poziomych i pionowych do szaf sekcyjnych (dwudrzwiowych) 1 kpl. materiał: blacha stalowa ocynkowana, grubość 2 mm 3. Ściana tylna 1 szt. materiał: blacha stalowa grubość 1,5 mm, wykończenie powierzchni: farba proszkowa poliestrowa, kolor RAL Pokrywa górna 1 szt. materiał: blacha stalowa grubość 1,5 mm, wykończenie powierzchni: farba proszkowa poliestrowa, kolor RAL Drzwi - 1 lub 2 szt. materiał: blacha stalowa grubość 2 mm, wykończenie powierzchni: farba proszkowa poliestrowa, kolor RAL System zamykania 4- punktowy 7. Zawiasy do zawieszenia drzwi (kryte, uniwersalne lewe/prawe) 4 szt. 8. Uchwyty transportowe 4 szt.

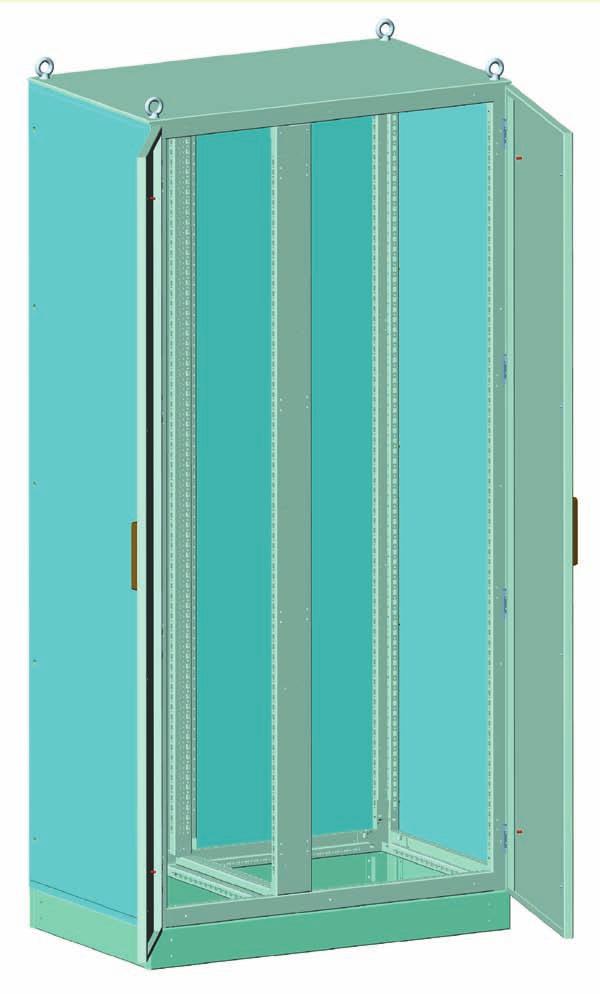

3 3 Obudowa dwudrzwiowa z przedziałem szynowym Wyposażenie dodatkowe: Realizowane jako osobne pozycje zamówienia 9. Zestawy ścian bocznych 10. Zestawy pokrywy przepustowej dolnej 11. Płyty montażowe pełne 12. Płyty montażowe częściowe. 13. Uchwyty montażowe 14. Profile montażowe uniwersalne 15. Zestaw profili montażowych poziomych 16. Zestawy szyn TS 17. Zestawy szyn TS ze wspornikiem 18. Osłony modułowe 19. Listwy osłony modułowej 20. Cokoły 21. Zestawy do łączenia

4 4 OBUDOWY W WYKONANIU PODSTAWOWYM Obudowa dwudrzwiowa z przedziałem szynowym Obudowa jednodrzwiowa * Maksymalna liczba modułów*** w rozdzielnicy W C S A B RW 2064 R30RS RW 2065 R30RS RW 2066 R30RS RW 2084 R30RS RW 2085 R30RS RW 2086 R30RS RW 20105** R30RS RW 20106** R30RS RW 20125** R30RS RW 20126** R30RS * Zestaw złożony z elementów ** Obudowy dwudrzwiowe z przedziałem szynowym. *** W każdej obudowie można zamontować maksymalnie 12 rzędów aparatury modułowej.

5 5 WYPOSAŻENIE DODATKOWE 9. Zestawy ścian bocznych RWSB Ściany montażowe 2 szt. (lewa, prawa); Materiał: blacha stalowa grubość 1,5 mm. Wykończenie powierzchni: farba proszkowa poliestrowa, kolor RAL Montaż: do ramy głównej, przy pomocy blachowkrętów. RW 2064 RW 2048 RW 2065 RW 2085 RW RW RW 2066 RW 2086 RW RW ZESTAW ŚCIAN BOCZNYCH H S A B RWSB 204 R30RS RWSB 205 R30RS RWSB 206 R30RS Zestaw pokrywy przepustowej dolnej RWPP Wsporniki pokrywy przepustowej 2 szt.; Płyty pokrywy przepustowej 2 lub 3 szt. w zależności od rozmiaru; Materiał: blacha stalowa pokryta alucynkiem, grubość blachy 2 mm. Montaż: do konstrukcji ramowej przy pomocy blachowkrętów. ZESTAW POKRYWY PRZEPUSTOWEJ DOLNEJ Płyty przepustowe w zestawie S A B RW 20105* RW 20125* RWPP 45 R30RS RW 20106* RW 20126* RWPP 46 R30RS , RW 2064 RWPP 64 R30RS RW 2065 RW 20125* RWPP 65 R30RS RW 2066 RW 20126* RWPP 66 R30RS , RW 2084 RWPP 84 R30RS RW 2085 RW 20125* RWPP 85 R30RS RW 2086 RW 20126* RWPP 86 R30RS , * dwudrzwiowych należy zamawiać 2 zestawy pokrywy przepustowej, dla każdego z przedziałów osobny zestaw.

6 6 11. Zestaw płyty montażowej pełnej RW-ZP1 Płyta montażowa pełna; Uchwyty montażowe 3 szt.; Materiał: Płyta montażowa blacha stalowa ocynkowana, grubość 2,5 mm. Uchwyty montażowe blacha stalowa ocynkowana, grubość 2,5 mm. Montaż: płyta montażowa mocowana jest do ramy głównej za pośrednictwem uchwytów montażowych. RW 2064 RW 2065 RW 2066 RW 2084 RW 2085 RW 2086 RW RW RW RW ZESTAW PŁYTY MONTAŻOWEJ PEŁNEJ H B S A RW-ZP1 206 R30RS RW-ZP1 208 R30RS RW-ZP R30RS RW-ZP R30RS Płyta montażowa częściowa RWP1 Materiał: blacha stalowa pokryta alucynkiem, grubość blachy 1,5 mm. Montaż: płyta montażowa mocowana jest do ramy głównej lub do profili montażowych za pośrednictwem 4 uchwytów montażowych RWUM. W komplecie z płytą dostarczane są normalia montażowe. RW 2064, RW 2065, RW 2066 RW 2084, RW 2085, RW 2086 RW 20105*, RW 20106* RW 20125*, RW 20126* PŁYTA MONTAŻOWA CZĘŚCIOWA S B H A RWP1 62 R30RS RWP1 64 R30RS RWP1 66 R30RS RWP1 82 R30RS RWP1 84 R30RS RWP1 86 R30RS RWP1 62 R30RS RWP1 64 R30RS RWP1 66 R30RS RWP1 82 R30RS RWP1 84 R30RS RWP1 86 R30RS * Płyta przewidziana do montażu w przedziale aparaturowym.

7 7 Materiał: blacha stalowa pokryta alucynkiem, grubość 2 mm. W komplecie 2 sztuki uchwytów z normaliami montażowymi. : R30RS Komplet uchwytów RWUM Materiał: blacha stalowa pokryta alucynkiem, grubość 2 mm. Montaż: do ramy głównej lub profili montażowych, przy pomocy blachowkrętów. W komplecie normalia montażowe. 14. Profile montażowe uniwersalne PROFILE MONTAŻOWE UNIWERSALNE L B A RW-PMU 4 R30RS RW-PMU 5 R30RS RW-PMU 6 R30RS RW-PMU 8 R30RS profil montażowy 1 szt., uchwyt montażowy 1 szt., normalia montażowe. Materiał: blacha stalowa pokryta alucynkiem, grubość 2 mm Montaż: do ramy głównej przy pomocy blachowkrętów. W komplecie normalia montażowe. 15. Zestaw profili montażowych poziomych PROFILE MONTAŻOWE UNIWERSALNE L A RW-PMP 4 R30RS RW-PMP 5 R30RS RW-PMP 6 R30RS RW-PMP 8 R30RS

8 8 16. Zestaw szyny TS z normaliami, typ RZ-TS Szyna TS 35/15 1 szt.; Wsporniki 2 szt., materiał: blacha stalowa grubość 2 mm, pokryta alucynkiem; Szyna TS 35/15 1 szt.; 17. Zestaw szyny TS ze wspornikiem, typ RW-TSW ZESTAWY SZYN TS RW 2064 RZ-TS 60 R30RS RW-TSW 60 R30RS RW 2065 RZ-TS 60 R30RS RW-TSW 60 R30RS RW 2066 RZ-TS 60 R30RS RW-TSW 60 R30RS RW 20105* RZ-TS 60 R30RS RW-TSW 60 R30RS RW 20106* RZ-TS 60 R30RS RW-TSW 60 R30RS RW 2084 RZ-TS 80 R30RS RW-TSW 80 R30RS RW 2085 RZ-TS 80 R30RS RW-TSW 80 R30RS RW 2086 RZ-TS 80 R30RS RW-TSW 80 R30RS RW 20125* RZ-TS 80 R30RS RW-TSW 80 R30RS RW 20126* RZ-TS 80 R30RS RW-TSW 80 R30RS * Zestaw przewidziany do montażu w przedziale aparaturowym rozdzielnicy. L A

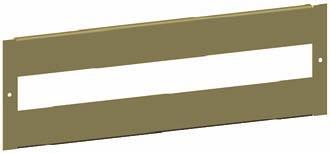

9 9 18. Osłony modułowe Materiał: blacha stalowa, grubość 1,2 mm. Wykończenie powierzchni: farba proszkowa poliestrowa. Kolor: RAL W komplecie normalia montażowe. RWOM RWOP OSŁONY MODUŁOWE OSŁONY PEŁNE Liczba modułów w rzędzie S A L RW 2064 RWOM 6 R30RS RWOP 6 R30RS RW 2065 RWOM 6 R30RS RWOP 6 R30RS RW 2066 RWOM 6 R30RS RWOP 6 R30RS RW 2084 RWOM 8 R30RS RWOP 8 R30RS RW 2085 RWOM 8 R30RS RWOP 8 R30RS RW 2086 RWOM 8 R30RS RWOP 8 R30RS RW 20105* RWOM 6 R30RS RWOP 6 R30RS RW 20106* RWOM 6 R30RS RWOP 6 R30RS RW 20125* RWOM 8 R30RS RWOP 8 R30RS RW 20126* RWOM 8 R30RS RWOP 8 R30RS * Osłona przewidziana do montażu w przedziale aparaturowym rozdzielnicy. W obudowach RW można zamontować maksymalnie 12 osłon modułowych RWOM. datkowo na górze i na dole po jednej osłonie RWOP 19. Listwy osłony modułowej zestaw, typ RWLM Listwy 2 szt.; Materiał: blacha stalowa, grubość 1,2 mm. Wykończenie powierzchni: farba proszkowa poliestrowa. Kolor: RAL W komplecie normalia montażowe. Art nr: R30RS

10 Cokoły Materiał: blacha stalowa grubość 2 mm. Wykończenie powierzchni: farba proszkowa poliestrowa. Kolor: RAL Montaż z obudową: przy pomocy śrub W komplecie normalia montażowe. COKÓŁ S A H B RW 2064 RWCK 64 R30RS RW 2065 RWCK 65 R30RS RW 2066 RWCK 66 R30RS RW 2084 RWCK 84 R30RS RW 2085 RWCK 85 R30RS RW 2086 RWCK 86 R30RS RW RWCK 105 R30RS RW RWCK 106 R30RS RW RWCK 125 R30RS RW RWCK 126 R30RS Uszczelka; Elementy dystansowe; Art. nr: R30RS Zestawy do łączenia szeregowego Informacje uzupełaniające Drzwi Usztywnione (listwa usztywniająca i dodatkowe gięcie). Wylewana uszczelka zapewnia stopień ochrony IP 54. Kąt otwarcia 170. Zastosowanie zawiasów uniwersalnych daje możliwość mocowania drzwi po obu stronach obudowy (dotyczy jednodrzwiowych) System zamykania 4- punktowy, standardowo wkładka typu W. Istnieje możliwość uzgodnienia typu wkładki w zamku. W komplecie dostarczany jest odpowiedni klucz. Kołki montażowe na drzwiach umożliwiają montaż na drzwiach dodatkowego wyposażenia. Zaciski do przewodów ochronnych Miedziowane zaciski M6x12 osadzone są na wewnętrznych powierzchniach drzwi i obu ścian bocznych. Uniwersalne profile montażowe Otwory na całej długości profilu okrągłe i pod nakrętki klatkowe rozmieszczone naprzemiennie zapewniają uniwersalność. Zastosowanie profili montażowych daje wiele możliwości w zakresie konfiguracji rozdzielnic i pozwala na optymalne wykorzystania przestrzeni wewnątrz niej.
