1 Do pobrania ze strony Mi - system rozdzielnic skrzynkowych Opis systemu skrzynkowe do 630 A Skrzynki z tworzywa sztucznego, pełna izolacja, stopień ochrony IP 65, do budowy zestawów rozdzielczych i sterowniczych (PSC) do 630 A według PN-EN i część 2 Skrzynki mogą być także użyte jako pojedyncze obudowy Ochrona przeciwpyłowa i przed strumieniami wody (IP 65) Do instalacji wewnętrznych i zewnętrznych. Materiał: PC-poliwęglan trudnopalny, samogasnący, palność: próba rozżarzonego drutu IEC odporny na promieniowanie UV zgodnie z PN-EN bez halogenu, bez silikonu odporność na kwasy 10% i ługi 10%, benzynę i ropę naftową Rozdzielnice do 630 A jako zestawy rozdzielcze lub sterownicze (PSC) według PN-EN część 2 Rozdzielnice Mi potwierdzają swą przydatność przede wszystkim w obiektach przemysłowych, gdzie panują ciężkie warunki środowiskowe Rozdzielnice Mi są pyło- i wodoszczelne oraz odporne na uderzenia mechaniczne Mi - konstrukcja zgodna z PN-EN System skrzynek modułowych: funkcjonalne obudowy ze standaryzowanym wyposażeniem do 630 A płyty zabudowy z wysokiej jakości poliwęglanu wymienne tabliczki do opisywania obwodów zakryte części pod napięciem możliwość montażu aparatów na płytach zabudowy dużo miejsca na okablowanie rozdzielnicy wprowadzanie przewodów przez ścianki boczne z przetłoczeniami, płyty przepustowe, elastyczne membrany lub głowice do kabli o średnicy do 72 mm mocowanie rozdzielnicy za pomocą uchwytów zewnętrznych lub szyn montażowych możliwość plombowania i zamykania skrzynek na klucz szyny zbiorcze zgodne z EMC, z potencjałami N i PE w pobliżu szyn fazowych i szyną N o takiej samej przewodności prądowej co szyny fazowe PASSION FOR POWER. Instrukcja montażu Rozdzielnice systemu Mi do 630 A Rozdzielnice do rozdziału energii elektrycznej (PSC) zgodnie z normą PN-EN Instrukcja montażu Do pobrania ze strony: -> Downloads 284

2 Opis systemu Parametry systemu Właściwości elektryczne Parametry elektryczne Napięcie znamionowe: maks. 690 V a.c. Napięcie znamionowe izolacji: 690 V a.c., 1000 V d.c. Prąd znamionowy: 630 A Krótkotrwały prąd zwarciowy wytrzymywany: maks. 21 ka Podane wyżej parametry mogą być zredukowane przez zamontowane w rozdzielnicy urządzenia - patrz parametry techniczne tych urządzeń. Cechy systemu Warunki otoczenia Zakres zastosowań Izolacyjność Temperatura otoczenia - dla rozdzielnic według PN-EN 61439: -5 C do 35 C, maks C wilgotność względna: 50% przy 40 C, 100% przy 25 C - dla pustych obudów: - 25 C do + 70 C Po zamontowaniu aparatów dopuszczalna temperatura otoczenia może ulec zredukowaniu! Obudowy przeznaczone są do osłoniętych instalacji zewnętrznych. Jednak należy zwracać uwagę na wpływ warunków atmosferycznych na działanie aparatów zamontowanych w rozdzielnicy. Izolacja ochronna II klasa ochronności IK08 (5Joule) Wytrzymałość na uderzenia IP 65 Stopień ochrony przed obciążeniami mechanicznymi IK 08 (5 Joule) według DIN EN Ochrona przeciwpyłowa Stopień ochrony IP 65 Ochrona przed ciałami obcymi i bezpośrednim kontaktem IP 65 Ochrona przed strumieniami wody Stopień ochrony IP 65 Pojedyncze obudowy bez płyt przepustowych i aparatów zamontowanych na pokrywach posiadają stopień ochrony IP 66 Ochrona przed wnikaniem wody Parametry materiału Właściwości poliwęglanu 960 C Próba rozżarzonego drutu 960 C według IEC materiał trudnopalny, samogasnący Odporność na kwasy 10% i ługi 10%, benzynę i ropę naftową Palność Odporność chemiczna Odporność UV Odporny na promieniowanie UV zgodnie z PN-EN , sekcja : Materiał został sprawdzony i zakwalifi kowany do stosowania w instalacjach zewnętrznych narażonych na promieniowanie słoneczne. Wydzielanie toksyn Bez halogenu, bez silikonu 285

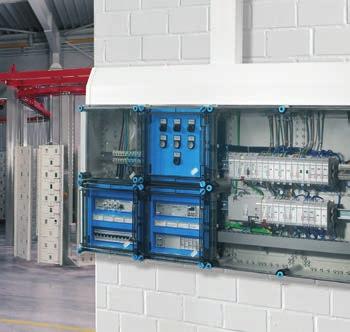

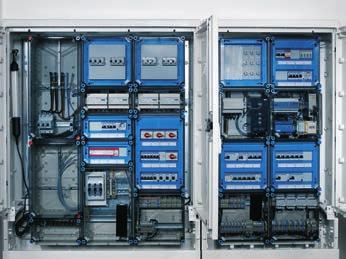

3 Budowa systemu Przykłady zastosowań System dających się łatwo łączyć skrzynek z możliwością rozbudowy w dowolnym kierunku

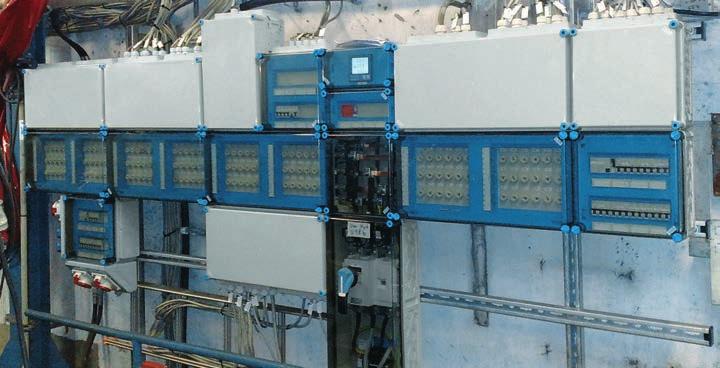

4 Budowa systemu Przykłady zastosowań 287

5 Budowa systemu Mi - system rozdzielnic skrzynkowych Modułowy system obudów w rastrze 150 mm 6 wielkości obudów: Głębokość skrzynek W skład systemu wchodzą obudowy o dwóch głębokościach x 300 mm 300 x 300 mm 450 x 300 mm 600 x 300 mm 600 x 450 mm 600 x 600 mm Do budowy zestawów rozdzielczych i sterowniczych (PSC) do 630 A Skrzynki mogą być wykorzystywane także pojedynczo Ramy pośrednie W przypadku obudów o wielkości 4 i 8 zwiększają głębokość montażową o 85 mm

6 Budowa systemu Obudowy z funkcjami elektrycznymi Obudowy puste Obudowy puste z pokrywami na Obudowy do montażu aparatów modułowych Obudowy licznikowe Obudowy z podstawami bezpiecznikowymi Obudowy z podstawami bezpieczników mocy NH i rozłącznikami bezpiecznikowymi NH na płycie j Obudowy z podstawami bezpieczników mocy NH i rozłącznikami bezpiecznikowymi NH na szynach zbiorczych Obudowy z szynami zbiorczymi Obudowy rozłącznikowe Obudowy wyłącznikowe Obudowy z przełącznikami sieć - agregat 289

7 Przegląd oferty Obudowy puste Strony Obudowy puste Strony Obudowy puste z pokrywami na Strony Obudowy puste z pokrywami na Strony Mi x125x146 mm Mi x275x146 mm Mi x275x191 mm Mi x275x115 mm Z drzwiczkami Mi x425x146 mm Mi x425x191 mm Mi x125x146 mm Mi x275x146 mm Mi x275x191 mm Mi x275x115 mm Z drzwiczkami Mi x425x146 mm Mi x425x191 mm Mi x272x146 mm, Mi x275x146 mm, Mi x275x191 mm, Mi x425x146 mm, Mi x425x191 mm, Mi x272x146 mm, Mi x275x146 mm, Mi x275x191 mm, Mi x425x146 mm, Mi x425x191 mm, Mi x575x146 mm Mi x575x146 mm Mi x575x146 mm, Mi x575x146 mm, Mi x575x191 mm Mi x575x191 mm Mi x575x191 mm, Mi x575x191 mm, Mi x425x146 mm Mi x425x146 mm Mi x575x146 mm Mi x575x146 mm Puste obudowy do montażu aparatów elektrycznych zarówno bezpośrednio na spodzie skrzynki jak i na szynach nośnych lub płytach montażowych Puste obudowy z pokrywami na do stosowania jako pojedyncze obudowy lub do łączenia z trzech stron z innymi skrzynkami systemu Mi. Po otwarciu obudowy pokrywa pozostaje połączona z podstawą co ułatwia operacje wewnątrz obudowy.

8 Przegląd oferty Obudowy do montażu aparatów modułowych Strony Obudowy do montażu aparatów modułowych Strony Obudowy licznikowe Strony Obudowy licznikowe Strony Mi x9 modułów, Mi x12 modułów, Mi x12 modułów bez Mi x12 modułów, Mi x12 modułów bez Mi x12 modułów,, Mi x12 modułów bez, Mi x12 modułów, Mi x12 modułów bez Mi x12 modułów, Mi x12 modułów,, 1 okienko rewizyjne Mi x12 modułów, bez, 1 okienko rewizyjne Mi x12 modułów,, 2 okienka rewizyjne Mi x12 modułów, bez, 2 okienka rewizyjne Mi x12 modułów,, 3 okienka rewizyjne Mi x12 modułów, bez, 3 okienka rewizyjne Mi x12 modułów,, 4 okienka rewizyjne Mi x12 modułów, bez, 4 ookienka rewizyjne Mi x12 modułów, + szyna nośna bez, 3 okienka rewizyjne Mi zabudowy 146 mm Mi zabudowy 146 mm Mi zabudowy 190 mm Mi zabudowy 146 mm Mi zabudowy 190 mm Mi zabudowy 146 mm Mi zabudowy 190 mm, z dającymi się plombować drzwiczkami Mi zabudowy 146 mm, + okienko rewizyjne Mi zabudowy 146 mm, + okienko rewizyjne Mi x12 modułów, + szyna nośna, bez Mi do wył. głównego, 1x6 modułów, PEN Mi x28 modułów i 2x12 modułów Mi x28 modułów i 2x12 modułów bez Mi x28 modułów, Mi x28 modułów bez Mi x28 modułów, Mi x28 modułów bez Obudowy modułowe do montażu aparatów montowanych na szynach nośnych zgodnie z DIN od 9 do 84 modułów. Niewykorzystane miejsca należy zamykać zaślepkami. Obudowy licznikowe do stosowania po uzgodnieniu z właściwym ZE (RE), z wbudowanymi mocowaniami liczników i śrubami mocującymi. Możliwość plombowania obudów. 291

9 Przegląd oferty Obudowy z podstawami bezpiecznikowymi Strony Obudowy z podstawami bezpiecznikowymi Strony Obudowy z podstawami bezpieczników mocy NH Strony Obudowy z rozłącznikami bezpiecznikowymi NH Strony Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi x25 A, D II Mi Mi Mi Mi Mi Mi Mi Mi Mi Mi Mi Mi x63 A, D0 2 Mi x63 A, D0 2 Mi x63 A, D0 2 Mi 3266 z rozłącznikami bezpiecznikowymi 3 x 63 A, D 02, rozłączanie 1- lub 3-bieg. Mi xNH 00, 125 A Mi xNH 00, 125 A Mi xNH 00, 125 A Mi xNH 00, 125 A Mi xNH 1, Mi xNH 2, Mi bieg.+ 1xNH 00, 125 A Mi bieg.+ 1xNH 00, 125 A Mi bieg.+ 1xNH 1, Mi bieg.+ 1xNH 2, Mi bieg.+ 1xNH 3, 630 A Mi Mi x63 A, D III Mi x63 A, D III Mi 3267 z rozłącznikami bezpiecznikowymi 3 x 63 A, D 02, rozłączanie 1- lub 3-bieg. Mi x63 A, D III Mi x25 A, D II i Mi x25 A, D II i Mi x25 A, D II i z podstawami bezpieczników mocy, 3-bieg. z rozłącznikami bezpiecznikowymi, 3-bieg. Obudowy z podstawami bezpiecznikowymi 25/63 A, Diazed lub Neozed, zamontowanymi na 5-bieg. szynach zbiorczych z zaciskami zasilającymi dla żył miedzianych, z zaciskami PE i N. Zamki pokryw zamykane ręcznie. System szyn zbiorczych zgodny z EMC, z szynami N i PE umieszczonymi blisko szyn fazowych. Szyna N o możliwości przewodzenia takiego samego prądu jak szyny fazowe Z zaciskami PE i N Z zaciskami PE i N

10 Przegląd oferty Obudowy z podstawami bezpieczników mocy NH na szynach zbiorczych Strony Obudowy z rozłącznikami bezpiecznikowymi NH na szynach zbiorczych Strony Obudowy z szynami zbiorczymi Strony Obudowy z szynami zbiorczymi Strony Mi xNH 00, Mi xNH 00, Mi Mi Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi xNH 00, 630 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi Mi A Mi Mi A Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi Mi Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi xNH 1, Mi xNH 1, 630 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 630 A Mi xNH 00, Mi xNH 00, Mi Mi A Mi Mi A Mi xNH 2, Mi xNH 2, 630 A Mi xNH 00, 630 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 600 A Mi xNH 00, Mi xNH 00, Mi xNH 00, 600 A Mi xNH 1, Mi xNH 1, 630 A Mi Mi Mi A Mi Mi Mi A z podstawami bezpieczników mocy, 3-bieg. System szyn zbiorczych zgodny z EMC, z szynami N i PE umieszczonymi blisko szyn fazowych. Szyna N o możliwości przewodzenia takiego samego prądu jak szyny fazowe. Z zaciskami PE i N z rozłącznikami bezpiecznikowymi, 3-bieg. System szyn zbiorczych zgodny z EMC, z szynami N i PE umieszczonymi blisko szyn fazowych. Szyna N o możliwości przewodzenia takiego samego prądu jak szyny fazowe. Z zaciskami PE i N do łączenia z innymi obudowami szynowymi Obudowy z szynami zbiorczymi bez zacisków zasilających. System szyn zbiorczych zgodny z EMC, z szynami N i PE umieszczonymi blisko szyn fazowych. Szyna N o możliwości przewodzenia takiego samego prądu jak szyny fazowe. 293
