Szafa SZB SE o szerokości 600 mm z drzwiami przednimi szklanymi

Transkrypt

1 Szafa serwerowa SZB SE 19" OBUDOWA ZAPEWNIAJĄCA OCHRONĘ SPRZĘTU ZAINSTALOWANEGO W SERWEROWNIACH Oferowana w 14 wykonaniach gabarytowych. Rozbudowany system konfiguracji: - różne wykonania drzwi, osłon i dachów, - możliwość zestawienia szaf w zespoły, - doprowadzenie kabli do szafy możliwe z każdej strony, - konfigurowanie szafy za pomocą prostego systemu kodowania. Możliwość kontrolowania drogi wentylującego strumienia powietrza poprzez zastosowanie odpowiedniego typu drzwi, osłon bocznych i systemu paneli wentylacyjnych. Standardowo każda szafa posiada sześć belek nośnych w rozstawie 19, cokół z wysuwana ramą wsporczą, listwę uziemienia oraz linki uziemienia drzwi i osłon. Pełny zakres wyposażenia dodatkowego, specjalnego dla szaf serwerowych oraz typowego dla szaf telekomunikacyjnych. Możliwość realizacji szaf w wykonaniach specjalnych wg potrzeb klienta. ZAKRES DOSTAWY Szafy w konfiguracji podstawowej, dostępne w stałej sprzedaży z magazynu (nr kat. WZ-SZBSE-xxx lub WZ-SZBSE-xxx ): - szkielet na cokole z wysuwaną ramą wsporczą - drzwi przednie i tylne z blachy perforowanej o podwyższonej przewiewności, wyposażone w zamki trzypunktowe z uchwytem wychylnym - dwie osłony boczne z blachy pełnej - dach pełny - trzy pary belek nośnych w rozstawie 19" - listwa i linki uziemienia - kolor RAL 7035 lub wysokość 42, 45 lub 47 U - szerokość 600 lub 800 mm Szafa SZB SE o szerokości 600 mm z drzwiami przednimi szklanymi

2 - głębokość 1000 mm Inne konfiguracje i wykonania - patrz schemat zamawiania. Materiał: DANE TECHNICZNE Szkielet - blacha stalowa 2,0 mm Osłony - blacha stalowa 1,0 mm Drzwi z blachy - bez szyby - blacha stalowa 1,0 mm - z szybą szklaną - blacha stalowa 1,5 mm, szkło hartowane 6,0 mm Drzwi szklane - szkło hartowane 6,0 mm Belki nośne - blacha stalowa 2,0 mm Stopień ochrony: IP 20 zgodnie z normą PN 92/E / EN / IEC 529(nie dotyczy przepustów szczotkowych). Wykończenie powierzchni: Szkielet, dach, osłony, drzwi, cokół - malowane farbą proszkową o grubej strukturze w kolorze RAL (Zastosowanie innych kolorów po uzgodnieniu.) Belki nośne - alucynk. Wysięgniki - ocynkowane. Dopuszczalne obciążenie: Maksymalny dozwolony ciężar wyposażenia zamontowanego w szafie SZB SE wynosi 600 kg. Szafa SZB SE o szerokości 600 mm z drzwiami przednimi szklanymi Szafa SZB SE o szerokości 600 mm - widok z tyłu W tylnej ściance cokołu znajduje się przepust szczotkowy

3 Szafa SZB SE o szerokości 800 mm z drzwiami przednimi z blachy perforowanej Szafa SZB SE o szerokości 800 mm - widok z tyłu Pod drzwiami tylnymi zamontowana maskownica 3 U. RODZAJE PERFORACJI W DRZWIACH I OSŁONACH Perforacja drobna Udział perforacji w powierzchni drzwi lub osłony: 20 % dla drzwi lub osłony o szerokości 600 mm 14,5 % dla drzwi lub osłony o szerokości 800 mm WYMIARY GABARYTOWE Perforacja o podwyższonej przewiewności Udział perforacji w powierzchni drzwi lub osłony: 60 % dla drzwi lub osłony o szerokości 600 mm 43 % dla drzwi lub osłony o szerokości 800 mm

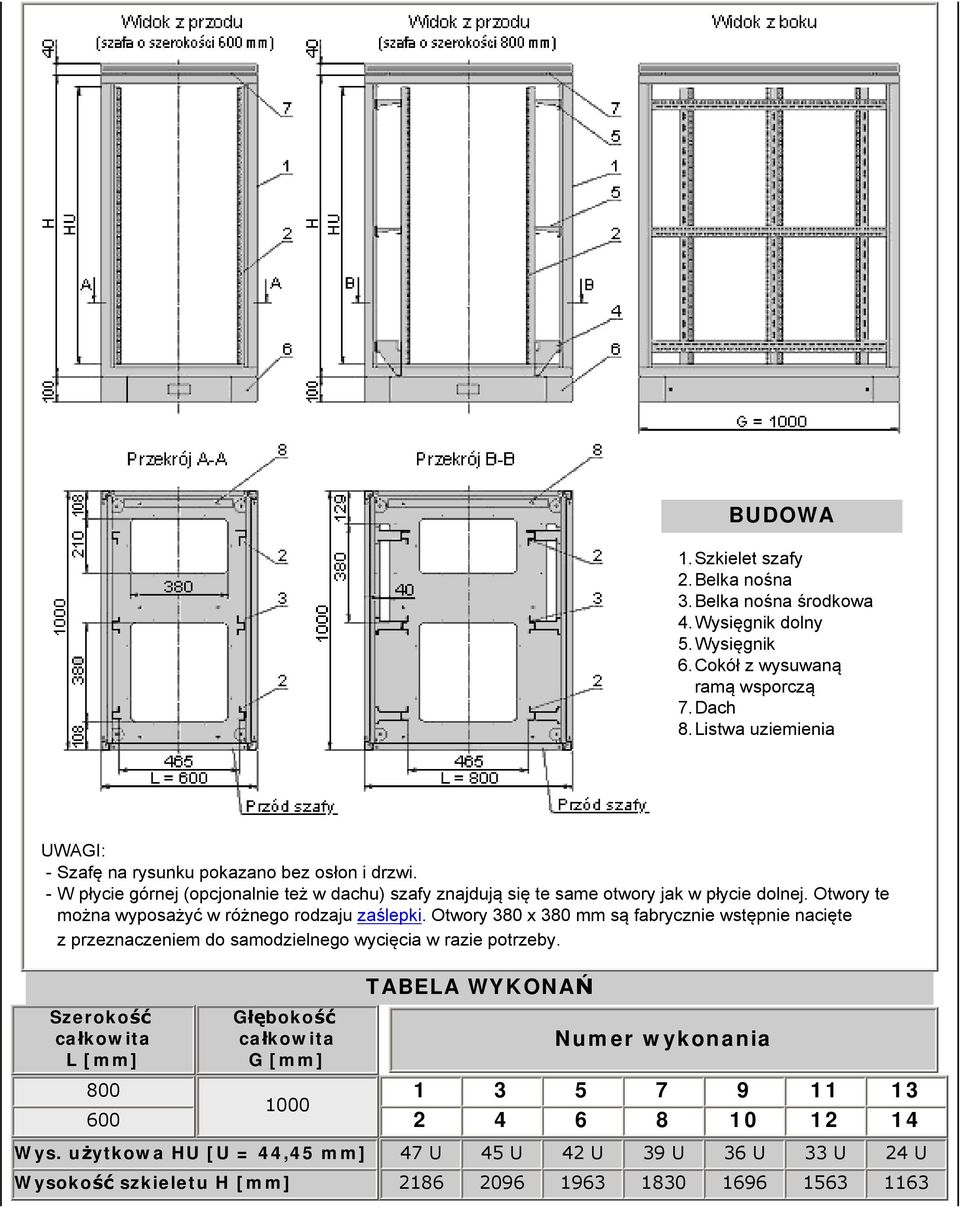

4 BUDOWA 1.Szkielet szafy 2.Belka nośna 3.Belka nośna środkowa 4.Wysięgnik dolny 5.Wysięgnik 6.Cokół z wysuwaną ramą wsporczą 7.Dach 8.Listwa uziemienia UWAGI: - Szafę na rysunku pokazano bez osłon i drzwi. - W płycie górnej (opcjonalnie też w dachu) szafy znajdują się te same otwory jak w płycie dolnej. Otwory te można wyposażyć w różnego rodzaju zaślepki. Otwory 380 x 380 mm są fabrycznie wstępnie nacięte z przeznaczeniem do samodzielnego wycięcia w razie potrzeby. Szerokość całkowita L [mm] Głębokość całkowita G [mm] 1000 Wys. użytkowa HU [U = 44,45 mm] Wysokość szkieletu H [mm] TABELA WYKONAŃ Numer wykonania U 45 U 42 U 39 U 36 U 33 U 24 U

5 NUMER KATALOGOWY SZAFY SZB SE NUMER WYKONANIA określający wymiary gabarytowe szafy (patrz tabela wykonań). Przed numery jednocyfrowe lub dwucyfrowe należy dopisać zera. LEWY BOK PRAWY BOK RODZAJE OSŁON BOCZNYCH: 0 - brak osłony, 1 - osłona z blachy, pełna, 2 - osłona z blachy, perforowana. RODZAJ DACHU: 1 - dach pełny, 2 - dach z otworami pod zaślepki. RODZAJ DRZWI PRZEDNICH: 0 - brak drzwi 1 - drzwi blaszane pełne drzwi blaszane perforowane 2 - (perf. drobna) 3 - drzwi szklane 4 - drzwi szklane z perforowanymi bokami metalowymi i zamkiem trzypunktowym z uchwytem wychylnym 5 - drzwi blaszane perforowane o podwyższonej przewiewności, wyposażone w zamek trzypunktowy z uchwytem wychylnym (ten typ drzwi jest dostępny tylko dla szaf o wysokości 42, 45 i 47 U) Uwagi: - W skład każdej standardowej szafy SZB SE, oprócz elementów ujętych w numerze katalogowym, wchodzi sześć belek nośnych, cokół z wysuwaną ramą wsporczą, listwa uziemienia oraz linki uziemienia drzwi i osłon. - Zaślepki do płyty dolnej, płyty górnej i dachu oraz inne elementy wyposażenia dodatkowego należy zamawiać osobno. RODZAJ DRZWI LUB OSŁONY TYLNEJ: 0 - brak drzwi lub osłony 1 - drzwi blaszane pełne 2 - drzwi blaszane pełne, skrócone + 1 maskownica 3U* 3 - drzwi blaszane pełne, skrócone + 2 maskownice 3U* 4 - drzwi blaszane perforowane (perf. drobna) 5 - drzwi blaszane perforowane (perf. drobna), skrócone + 1 maskownica 3U* 6 - drzwi blaszane perforowane (perf. drobna), skrócone + 2 maskownice 3U* 7 - drzwi blaszane perforowane o podwyższonej przewiewności (tylko do szaf o wysokości 42, 45 i 47 U) 8 - drzwi blaszane perforowane o podwyższonej przewiewności, skrócone z 1 maskownicą 3U* (tylko do szaf o wysokości 45 U) A - osłona blaszana pełna B - osłona blaszana pełna, skrócona + 1 maskownica 3U* C - osłona blaszana pełna, skrócona + 2 maskownice 3U* D - osłona blaszana perforowana (perf. drobna) E - osłona blaszana perforowana (perf. drobna), skrócona + 1 maskownica 3U* F - osłona blaszana perforowana (perf. drobna), skrócona + 2 maskownice 3U* G - osłona blaszana perforowana o podwyższonej przewiewności (tylko do szaf o wysokości 42, 45 i 47 U) H - osłona blaszana perforowana o podwyższonej przewiewności, skrócona z maskownicą 3 U* (przeznaczona tylko do szaf o wysokości 45 U) *) Maskownica o wysokości 3 U z przepustem szczotkowym. SPOSÓB ZAMAWIANIA

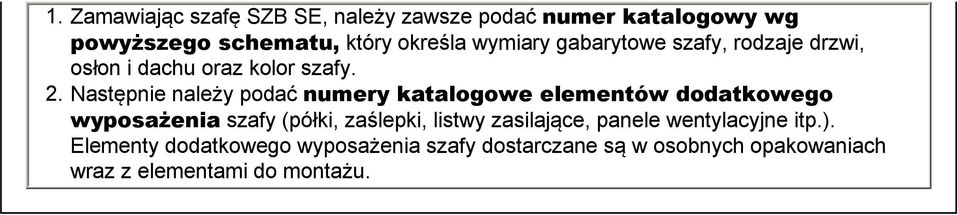

6 1. Zamawiając szafę SZB SE, należy zawsze podać numer katalogowy wg powyższego schematu, który określa wymiary gabarytowe szafy, rodzaje drzwi, osłon i dachu oraz kolor szafy. 2. Następnie należy podać numery katalogowe elementów dodatkowego wyposażenia szafy (półki, zaślepki, listwy zasilające, panele wentylacyjne itp.). Elementy dodatkowego wyposażenia szafy dostarczane są w osobnych opakowaniach wraz z elementami do montażu.
