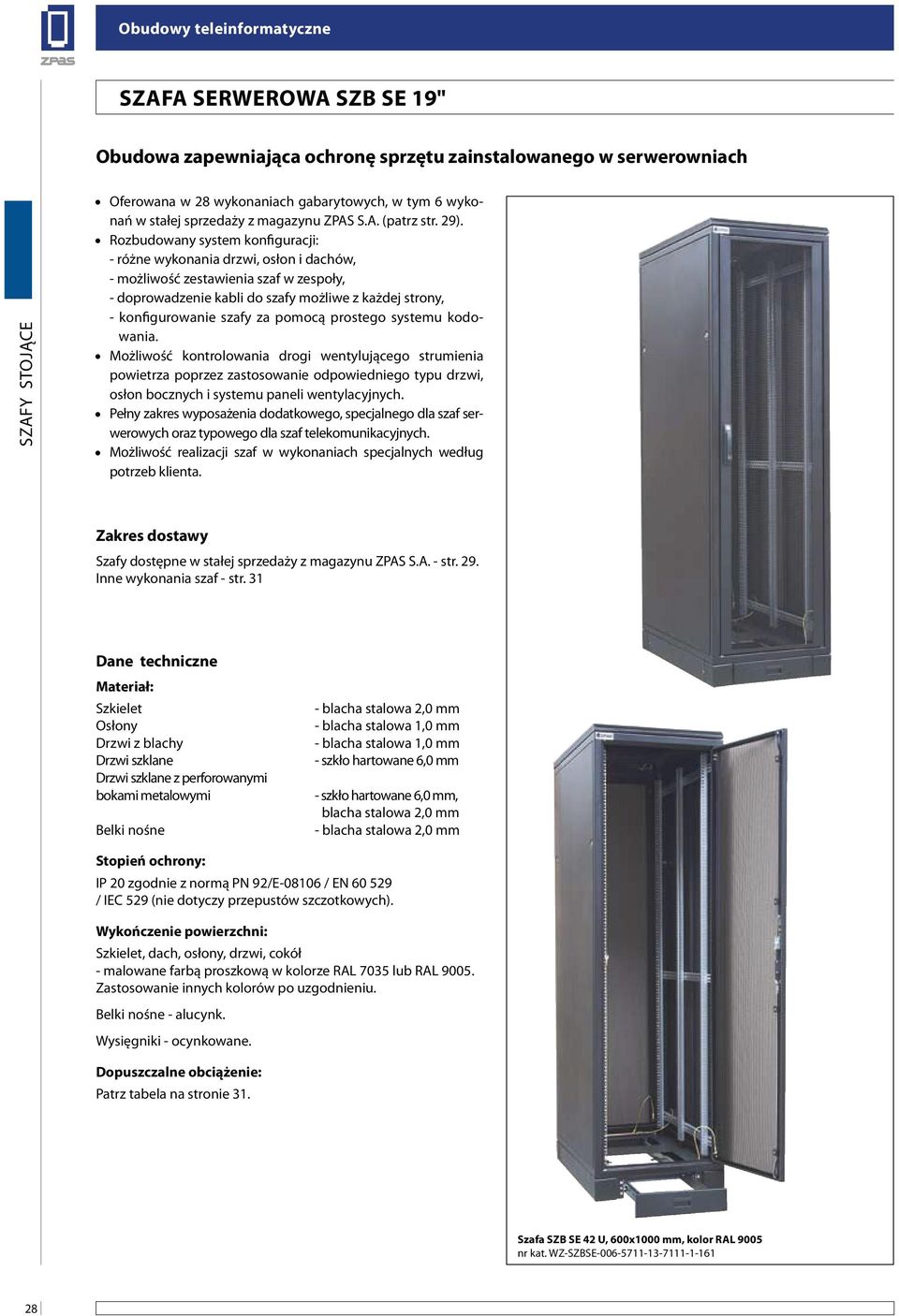

SZAFA SERWEROWA SZB SE 19"

Transkrypt

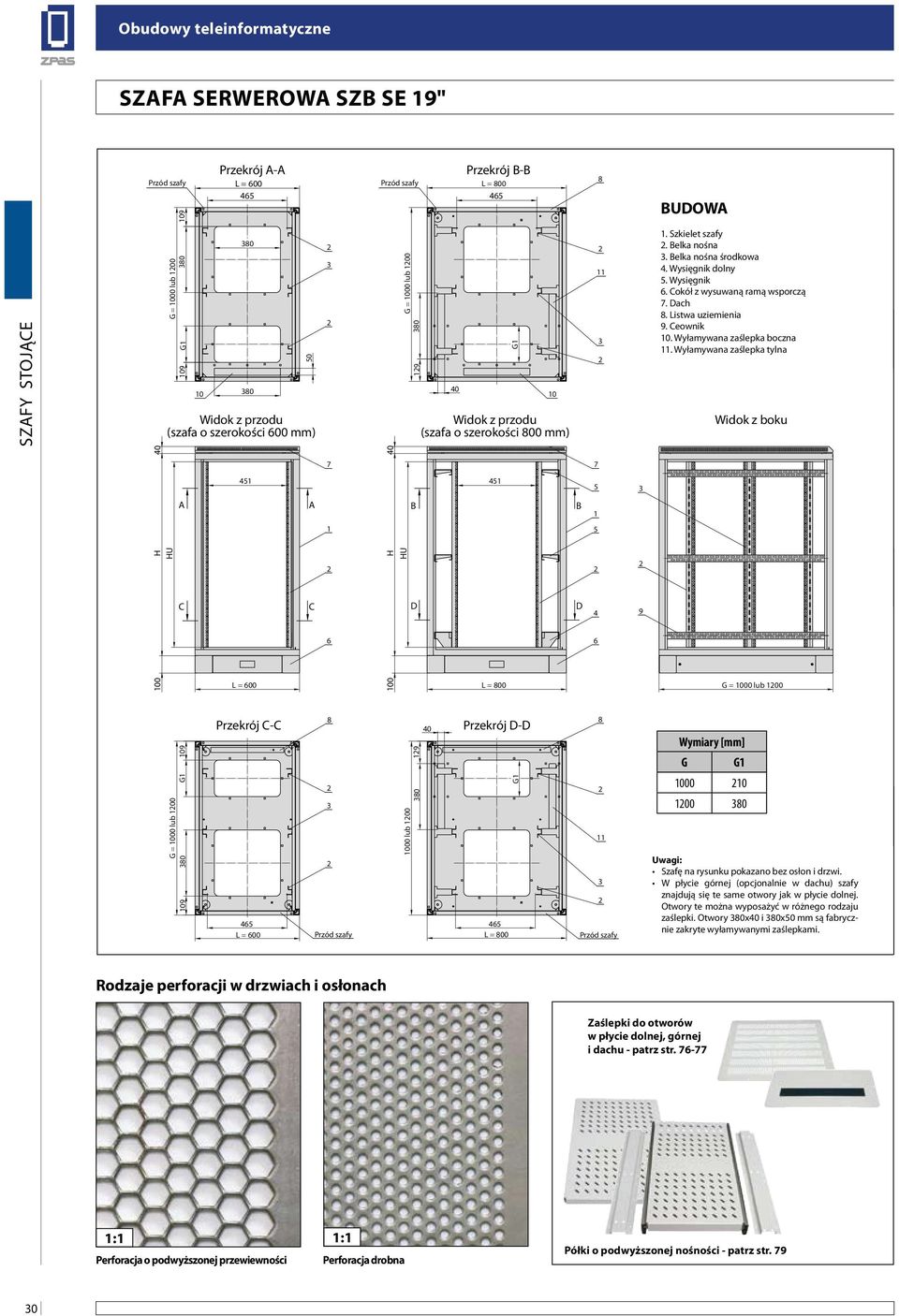

1 Obudowa zapewniająca ochronę sprzętu zainstalowanego w serwerowniach Oferowana w 8 wykonaniach gabarytowych, w tym 6 wykonań w stałej sprzedaży z magazynu ZPAS S.A. (patrz str. 9). Rozbudowany system konfiguracji: - różne wykonania drzwi, osłon i dachów, - możliwość zestawienia szaf w zespoły, - doprowadzenie kabli do szafy możliwe z każdej strony, - konfigurowanie szafy za pomocą prostego systemu kodowania. Możliwość kontrolowania drogi wentylującego strumienia powietrza poprzez zastosowanie odpowiedniego typu drzwi, osłon bocznych i systemu paneli wentylacyjnych. Pełny zakres wyposażenia dodatkowego, specjalnego dla szaf serwerowych oraz typowego dla szaf telekomunikacyjnych. Możliwość realizacji szaf w wykonaniach specjalnych według potrzeb klienta. Zakres dostawy Szafy dostępne w stałej sprzedaży z magazynu ZPAS S.A. - str. 9. Inne wykonania szaf - str. 1 Dane techniczne Materiał: Szkielet Osłony Drzwi z blachy Drzwi szklane Drzwi szklane z perforowanymi bokami metalowymi Belki nośne - blacha stalowa,0 mm - blacha stalowa 1,0 mm - blacha stalowa 1,0 mm - szkło hartowane 6,0 mm - szkło hartowane 6,0 mm, blacha stalowa,0 mm - blacha stalowa,0 mm Stopień ochrony: IP 0 zgodnie z normą PN 9/E / EN / IEC 59 (nie dotyczy przepustów szczotkowych). Wykończenie powierzchni: Szkielet, dach, osłony, drzwi, cokół - malowane farbą proszkową w kolorze RAL 705 lub RAL Zastosowanie innych kolorów po uzgodnieniu. Belki nośne - alucynk. Wysięgniki - ocynkowane. Dopuszczalne obciążenie: Patrz tabela na stronie 1. Szafa SZB SE 4 U, 600x1000 mm, kolor RAL 9005 nr kat. WZ-SZBSE

2 Szafy dostępne w stałej sprzedaży z magazynu producenta Szafa SZB SE 4 U, 800x1000 mm, kolor RAL 9005 nr kat. WZ-SZBSE Tabela wykonań Wysokość [U = 44,45 mm] 47 U 45 U 4 U Szerokość [mm] Głębokość [mm] Numer katalogowy Szafa w kolorze RAL 705 Szafa w kolorze RAL WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE WZ-SZBSE Zakres dostawy - szkielet na cokole z wysuwaną ramą wsporczą - drzwi przednie i tylne z blachy perforowanej o podwyższonej przewiewności, wyposażone w zamki trzypunktowe z uchwytem wychylnym - dwie osłony boczne z blachy pełnej - dach pełny - trzy pary belek nośnych w rozstawie 19 - listwa i linki uziemienia Uwaga Powyższa tabela zawiera tylko wybrane wykonania szaf, dostępne w bieżącej sprzedaży z magazynu. W przypadku zamawiania szaf o innych wymiarach gabarytowych lub innej konfiguracji elementów składowych należy posługiwać się schematem kodowania podanym na stronie 1. 9

3 109 Przekrój A-A Przekrój B-B L = 600 L = BUDOWA G = 1000 lub Widok z przodu (szafa o szerokości 600 mm) G = 1000 lub Widok z przodu (szafa o szerokości 800 mm) Szkielet szafy. Belka nośna. Belka nośna środkowa 4. Wysięgnik dolny 5. Wysięgnik 6. Cokół z wysuwaną ramą wsporczą 7. Dach 8. Listwa uziemienia 9. Ceownik 10. Wyłamywana zaślepka boczna 11. Wyłamywana zaślepka tylna Widok z boku H 40 HU A 451 A 7 1 H 40 HU B 451 B C C D D L = L = 800 G = 1000 lub 100 G = 1000 lub Przekrój C-C 8 Przekrój D-D 1000 lub L = 600 L = Wymiary [mm] G Uwagi: znajdują się te same otwory jak w płycie dolnej. Otwory te można wyposażyć w różnego rodzaju zaślepki. Otwory 80x40 i 80x50 mm są fabrycznie zakryte wyłamywanymi zaślepkami. Rodzaje perforacji w drzwiach i osłonach Zaślepki do otworów w płycie dolnej, górnej i dachu - patrz str :1 Perforacja o podwyższonej przewiewności 1:1 Perforacja drobna Półki o podwyższonej nośności - patrz str. 79 0

4 Tabela wykonań Szerokość L [mm] Numer wykonania, określający wymiary gabarytowe szafy (patrz tabela wykonań). Przed numery jednocyfrowe lub dwucyfrowe należy dopisać zera. Głębokość G [mm] Numer wykonania Wysokość użytkowa szafy HU [U = 44,45 mm] 47 U 45 U 4 U 9 U 6 U U 4 U Wysokość szkieletu H [mm] Uwaga: Szafy w wykonaniach zaznaczonych czerwonym kolorem dostępne są w stałej sprzedaży z magazynu ZPAS S.A. - patrz str. 9 Numer katalogowy szafy SZB SE LEWY BOK PRAWY BOK Rodzaje osłon bocznych: 0 - brak osłony 1 - osłona blaszna pełna - osłona blaszana perforowana (perforacja drobna) Rodzaj dachu: 1 - dach standardowy - dach z otworami pod zaślepki Kolor szafy: RAL RAL 9005 WZ-SZBSE - XXX - XXXX - XX - XXXX - X - XXX Rodzaj drzwi przednich: 0 - brak drzwi 1 - drzwi blaszane pełne - drzwi blaszane perforowane (perforacja drobna) - drzwi szklane 4 - drzwi szklane z perforowanymi bokami metalowymi i zamkiem trzpunktowym z uchwytem wychylnym 5 - drzwi blaszane perforowane o podwyższonej przewiewności, wyposażone w zamek trzypunktowy z uchwytem wychylnym (ten typ drzwi jest dostępny tylko dla szaf o wysokości 4, 45 i 47 U) Rodzaj drzwi tylnych lub osłony tylnej: 0 - brak drzwi lub osłony 1 - drzwi blaszane pełne - drzwi blaszane pełne, skrócone z jedną maskownicą U* - drzwi blaszane pełne, skrócone z dwiema maskownicami U* 4 - drzwi blaszane perforowane (perforacja drobna) 5 - drzwi blaszane perforowane (perforacja drobna), skrócone z jedną maskownicą U* 6 - drzwi blaszane perforowane (perforacja drobna), skrócone z dwiema maskownicami U* 7 - drzwi blaszane perforowane o podwyższonej przewiewności (tylko dla szaf o wysokości 4, 45 i 47 U) 8 - drzwi blaszane perforowane o podwyższonej przewiewności, skrócone z jedną maskownicą U* (tylko dla szaf o wysokości 45 U) A - osłona blaszana pełna B - osłona blaszana pełna, skrócona z jedną maskownicą U* C - osłona blaszana pełna, skrócona z dwiema maskownicami U* D - osłona blaszana perforowana (perforacja drobna) E - osłona blaszana perforowana (perforacja drobna), skrócona z jedną maskownicą U* F - osłona blaszana perforowana (perforacja drobna), skrócona z dwiema maskownicami U* G - osłona blaszana perforowana o podwyższonej przewiewności (tylko dla szaf o wysokości 4, 45 i 47 U) H - osłona blaszana perforowana o podwyższonej przewiewności, skrócona z jedną maskownicą U* (tylko dla szaf o wysokości 45 U) Rodzaj podstawy: 0 - brak podstawy 1 - stopki - kółka typu 00 (patrz str. 74) - cokół o wysokości 100 mm 4 - cokół o wysokości 00 mm Konfiguracja ścian cokołu Cztery cyfry określające rodzaje ścian cokołu. Jeżeli szafa nie stoi na cokole, to w tym miejscu należy wpisać zera (0000). Każda ze ścian może być: 1 - pełna PRZÓD TYŁ LEWY BOK PRAWY BOK - z perforacją - z podwójną perforacją* 4 - z przepustem szczotkowym 5 - z dwoma przepustami szczotkowymi* 6 - z przepustem szczotkowym i perforacją* 7 - z wysuwaną ramą wsporczą** *) Tylko dla cokołów o wysokości 00 mm. **) Tylko jako ściana przednia do cokołów o wysokości 100 mm. Szczegółowy opis cokołów - patrz str Układ belek lub kątowników nośnych wewnątrz szafy: 1 - dwie pary belek nośnych 19" oraz jedna para belek nośnych środkowych - dwie pary belek nośnych 19" - dwie pary kątowników nośnych 19" *) Maskownica o wysokości U z przepustem szczotkowym UWAGI: W skład każdej szafy SZB SE, oprócz elementów ujętych w numerze katalogowym, wchodzi listwa uziemienia oraz linki uziemienia drzwi i osłon. i do płyty dolnej, płyty górnej, maskownicy i dachu oraz inne elementy wyposażenia dodatkowego należy zamawiać osobno. Udział perforacji w powierzchni dzwi i osłon Rodzaj perforacji Drzwi / osłona o szerokości 600 mm Drzwi / osłona o szerokości 800 mm drobna 0% 14,5% o podwyższonej przewiewności 60% 4% Sposób zamawiania szaf SZB SE 19" 1. Zamawiając szafę SZB SE, należy zawsze podać numer katalogowy wg powyższego schematu, który określa wymiary gabarytowe szafy oraz rodzaje drzwi, osłon, dachu i podstawy, układu belek lub kątowników nośnych oraz kolor szafy.. Następnie należy podać numery katalogowe elementów wyposażenia dodatkowego (półki, zaślepki, listwy zasilające, panele wentylacyjne itp. - patrz str ). Elementy dodatkowego wyposażenia szafy dostarczane są w osobnych opakowaniach wraz z elementami do montażu. Dopuszczalne obciążenie szaf SZB SE Rodzaj podstawy Maksymalny dozwolony ciężar wyposażenia zamontowanego w szafie o szerokości 600 mm 800 mm stopki 600 kg 400 kg kółka typu kg 400 kg cokół 600 kg 600 kg 1

5 PRZYKŁADY WYKONAŃ SZAF SZB SE Szafa SZB o szerokości 600 mm z drzwiami przednimi szklanymi [1] Szafy wyposażone w drzwi i osłony z perforacją drobną

6 PRZYKŁADY WYKONAŃ SZAF SZB SE Widok szafy z tyłu Pod drzwiami tylnymi zamontowana maskownica U z przepustem szczotkowym. Szafa z drzwiami szklanymi Szafa z dzwiami przednimi szklanymi z bokami metalowymi i zamkiem baskwilowym Szafy serwerowe z drzwiami w wykonaniu specjalnym
