1 RiLine Compact inteligentny system dystrybucji mocy

2 2

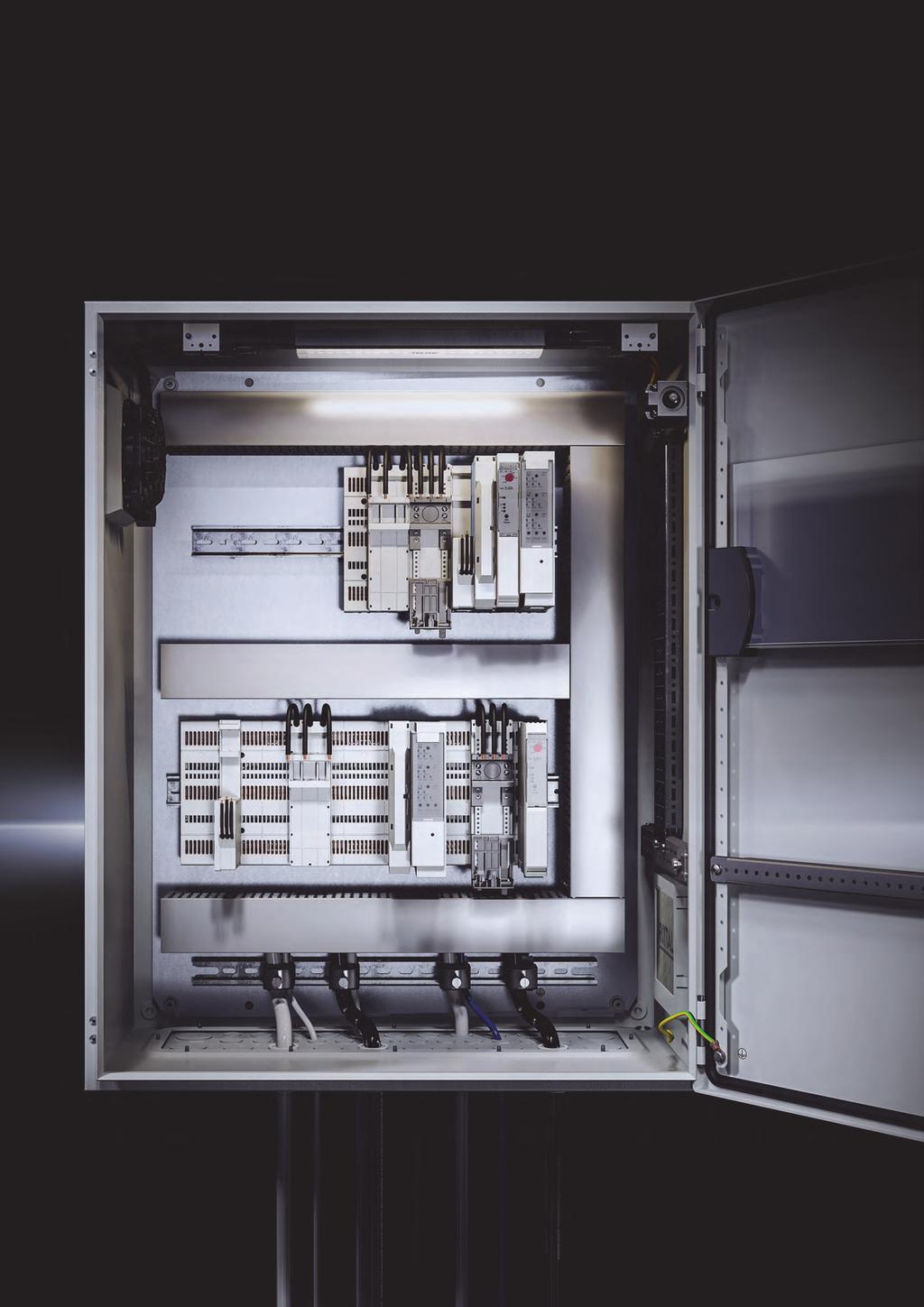

3 Rozdział mocy w ograniczonej przestrzeni Firma Rittal jest dostawcą niezawodnych systemów rozdziału mocy. Nowy system RiLine Compact to sprawdzone rozwiązanie dla kompaktowych rozdzielnic w szafach stojących i małych obudowach sterowniczych. Dzięki siatce otworów o wymiarze 4,5 mm nie traci się cennej przestrzeni na wsporniki szyn zbiorczych itp. Często znajdują zastosowanie różne typy urządzeń, co wymaga konwencjonalnego okablowania. Dzięki nowemu systemowi RiLine Compact można bezpiecznie i zgodnie z normami stosować różne typy urządzeń, nie tracąc przy tym przestrzeni. 3

4 4

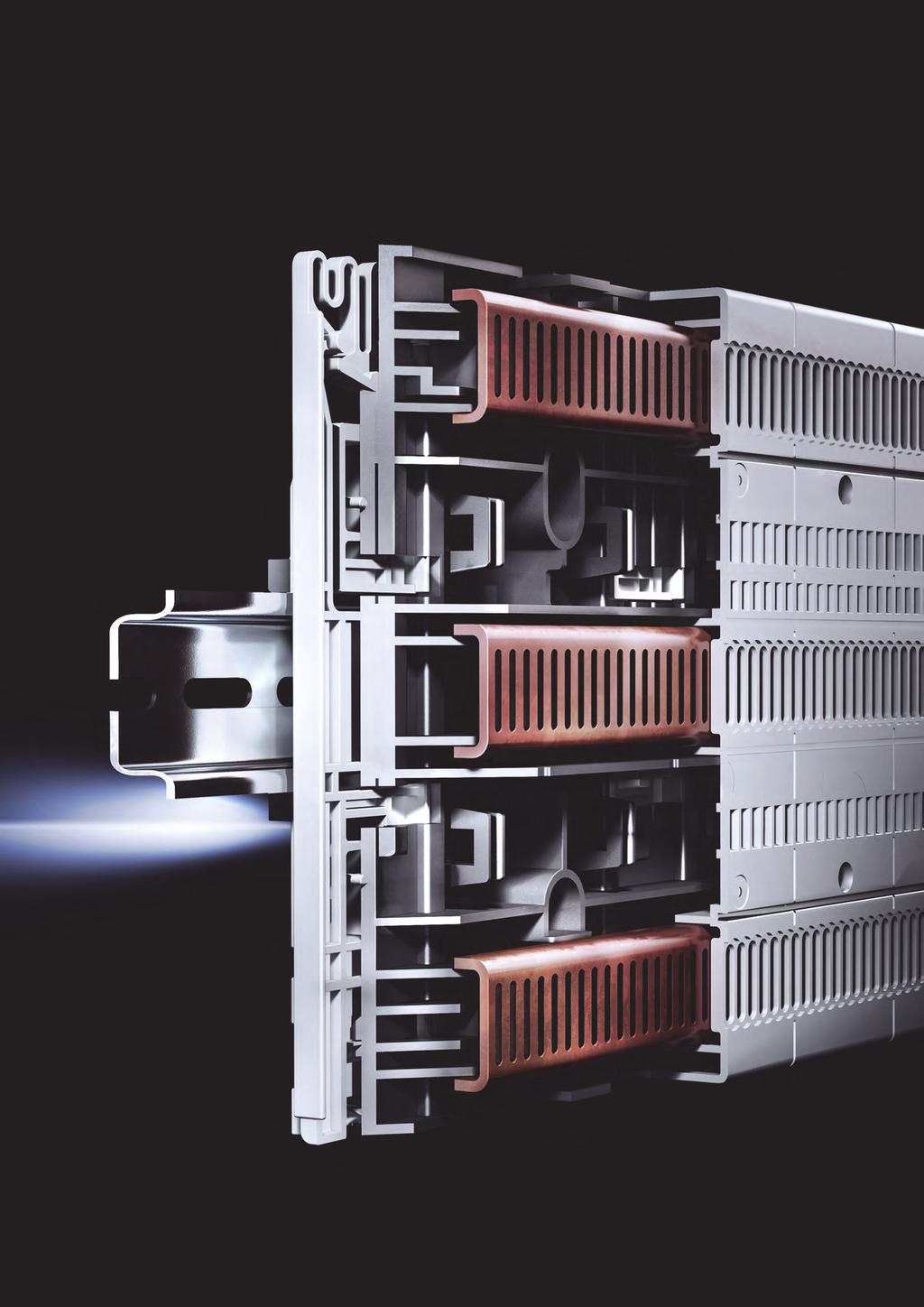

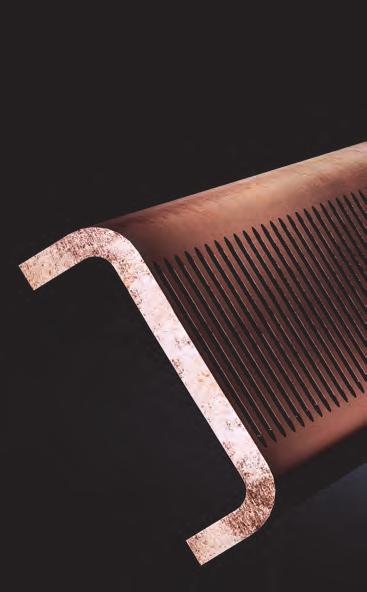

5 Łatwy beznarzędziowy montaż Podstawę systemu RiLine Compact stanowi tablica rozdzielcza ze zintegrowanymi szynami miedzianymi i pełną siatką stykową. Montaż tablicy na szynach TS35 oraz wszystkich komponentów polega na ich prostym wtykaniu bez użycia narzędzi. Wraz z zabudową komponentów tworzy się bezpieczne połączenie elektryczne z całkowicie zabezpieczoną przed dotykiem tablicą rozdzielczą. Siatka stykowa systemu RiLine Compact umożliwia dowolne ustawienie podzespołów. 5

6 6

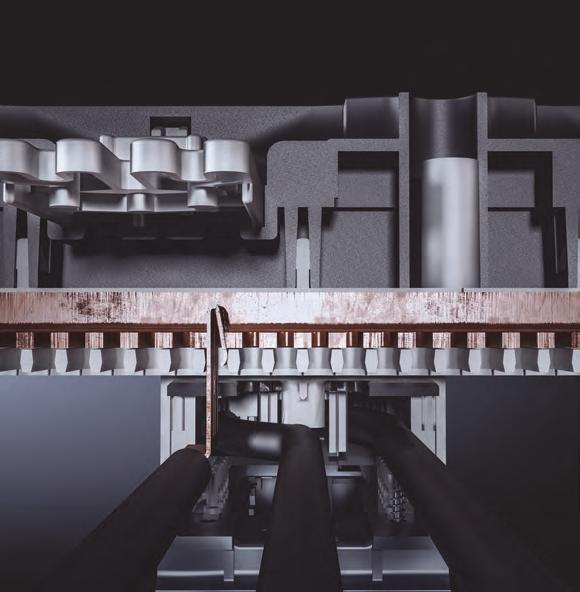

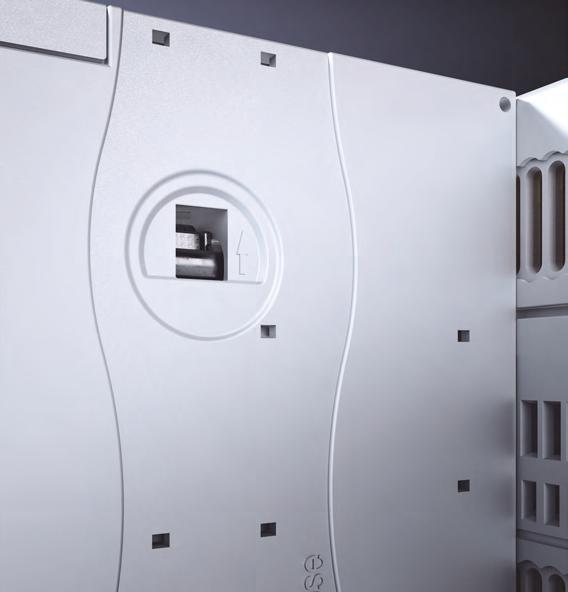

7 Bezpieczne podłączanie kabli i urządzeń Adaptery RiLine Compact umożliwiają szybkie podłączenie przewodów i urządzeń. Bezśrubowa technika przyłączeniowa adaptera umożliwia szybkie podłączanie przewodów, a samo miejsce podłączenia jest całkowicie bezobsługowe. Adaptery do małych urządzeń z prefabrykowanymi przewodami przyłączeniowymi spełniają szczególne wymagania normy IEC Dzięki temu możliwy jest bezpieczny montaż urządzeń sterowniczych i zabezpieczających na niewielkiej przestrzeni. 7

8 8

9 Zwarty montaż modułów funkcyjnych Moduły funkcyjne RiLine Compact znajdują zastosowanie w sterowaniu napędami silnikowymi lub w regulacji elementów grzewczych. Moduł sterujący silnika ma szczególnie zwartą konstrukcję i zajmuje o 50% mniej miejsca niż konwencjonalnie okablowana jednostka sterująca. Może być używany jako układ rozruchowy bezpośredni lub nawrotny. Elektroniczny moduł przełączający jest używany do taktowanej regulacji mocy grzewczej. Dzięki technologii hybrydowej urządzenie działa bezstratnie, a styki przełączające nie ulegają nadmiernemu zużyciu. W ten sposób uzyskano większą żywotność. 9

10 Zastosowanie na całym świecie Aprobaty wg IEC i UL Palność zgodnie z UL94-V0 Stosowanie urządzeń różnych producentów 10

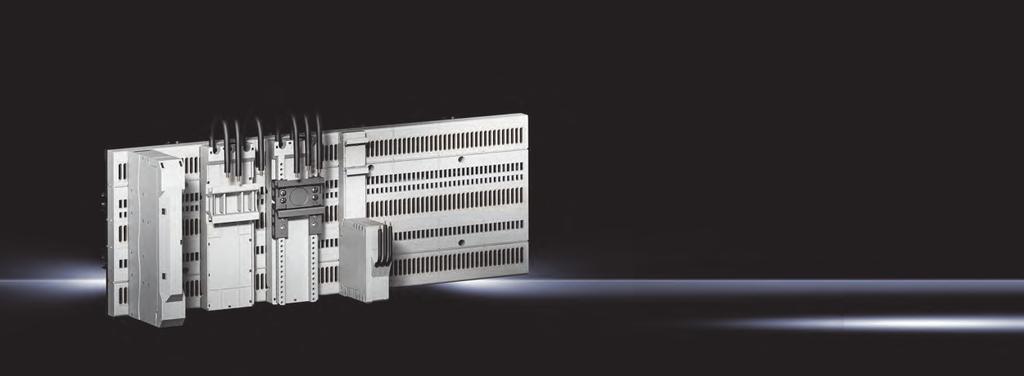

11 RiLine Compact Board Wersja 225 mm i 405 mm Z 5 lub 9 jednostkami po 45 mm Wysoka klasa zabezpieczenia przed dotykiem do 125 A Od strony 12 Adapter Adapter przyłączeniowy z zaciskiem sprężynowym Adaptery Basic i Komfort Nowość: szerokość montażowa 22,5 mm ze zintegrowaną podstawą bezpiecznikową Od strony 13 Moduły funkcyjne Do układów rozruchowych i nawrotnych silników maks. 4 kw Do regulacji mocy grzewczej Z elektronicznym zabezpieczeniem przeciążeniowym Od strony 14 11

12 RiLine Compact Adapter przyłączeniowy / Adapter urządzeniowy strona 13 Moduł sterujący silnika / Elektroniczny moduł przełączający strona 14 Funkcja: Zabezpieczona przed dotykiem tablica rozdzielcza do bezpiecznego mocowania i podłączania komponentów poprzez montaż wtykowy Do montażu zatrzaskowego na szynach nośnych 35 x 7,5/15 mm lub do bezpośredniego mocowania na płycie montażowej Materiał: Poliamid Poliwęglan E-Cu Palność zgodnie z UL 94-V0 Kolor: RAL 7035 Klasa ochrony wg IEC : IP 20 Zakres dostawy: Wraz z wbudowanymi szynami zbiorczymi Aprobaty: UL listed Normy: UL 508 IEC Wskazówka: Podane dane techniczne mogą różnić się w zastosowaniach UL Tablica Szerokość mm Opak Wysokość mm Głębokość mm 45,1 45,1 Prąd znamionowy maks. A Napięcie znamionowe robocze (V) 690 (AC), 600 (DC) 690 (AC), 600 (DC) Liczba biegunów 3-bieg. 3-bieg. Ilość jednostek montażowych po 45 mm 5 9 Nr kat. 1 szt Dalsze informacje techniczne dostępne w internecie.

13 RiLine Compact Tablica strona 12 Moduł sterujący silnika / Elektroniczny moduł przełączający strona 14 Akcesoria strona 15 Funkcja adaptera przyłączeniowego: Bezpośrednie podłączanie przewodów za pomocą zacisków sprężynowych Funkcja adaptera urządzeniowego: Do montażu urządzeń sterowniczych i zabezpieczających z mocowaniem do szyn nośnych Materiał: Poliamid Palność zgodnie z UL 94-V0 Kolor: RAL 7035 Aprobaty: UL Wskazówka: Podane dane techniczne mogą różnić się w zastosowaniach UL Adapter przyłączeniowy / Adapter urządzeniowy Wykonanie Adapter urządzeniowy Adapter przyłączeniowy Adapter urządzeniowy Adapter urządzeniowy Basic Prąd znamionowy maks. A Napięcie znamionowe robocze (V) 690 (AC), 600 (DC) 690 (AC), 600 (DC) 690 (AC), 600 (DC) 690 (AC), 600 (DC) Liczba biegunów 3-bieg. 3-bieg. 3-bieg. 3-bieg. Odprowadzenie przewodów góra/dół Przyłącze kabli okrągłych AWG 6 16 Podłączanie przewodów okrągłych, o cienkim przewodzie z zarobioną końcówką lub bez mm² 1,5 16 Podłączanie przewodów okrągłych, masywnych mm² 1,5 10 Podłączanie przewodów okrągłych, wielożyłowych mm² 16 Przewody przyłączeniowe, wykonanie AWG 14 AWG 14 AWG 10 Przewody przyłączeniowe, długość mm Uwarunkowany znamionowy prąd zwarciowy Icc ka 50 Do bezpiecznika 10 x 38 mm/class CC (maks. 16 A) Liczba stałych szyn nośnych / wysokość mm 1/10 1/10 1/10 Szerokość mm 22,5 22, Wysokość mm Głębokość mm 115,5 80,2 34,5 34,5 Nr kat Opak. 4 szt. 1 szt. 4 szt. 4 szt. Wykonanie Opak. Adapter urządzeniowy Comfort Prąd znamionowy maks. A Napięcie znamionowe robocze (V) 690 (AC), 600 (DC) 690 (AC), 600 (DC) 690 (AC), 600 (DC) 690 (AC), 600 (DC) Liczba biegunów 3-bieg. 3-bieg. 3-bieg. 3-bieg. Przewody przyłączeniowe, wykonanie AWG 14 AWG 12 AWG 10 AWG 8 Przewody przyłączeniowe, długość mm Liczba przestawnych szyn nośnych / wysokość mm 1/10 1/10 1/10 1/10 Szerokość mm Wysokość mm Głębokość mm 34,5 34,5 34,5 34,5 Nr kat. 4 szt Dalsze informacje techniczne dostępne w internecie. 13

14 RiLine Compact Tablica strona 12 Adapter przyłączeniowy / Adapter urządzeniowy strona 13 Funkcja modułu sterującego silnika: Do sterowania silnikami jako bezpośredni układ rozruchowy oraz jako układ nawrotny z wbudowanym zabezpieczeniem przeciążeniowym i wyłącznikiem awaryjnym Zastosowana technologia hybrydowa umożliwia większą częstotliwość załączania Podczas pracy magnetyczne styki zapewniają niskie straty mocy Zwarty montaż dzięki małej szerokości montażowej Funkcja elektronicznego modułu przełączającego: Do sterowania obciążeniami omowymi, jak np. taktowane regulatory ogrzewania Zastosowana technologia hybrydowa umożliwia większą częstotliwość załączania Podczas pracy magnetyczne styki zapewniają niskie straty mocy Materiał: Poliamid Palność zgodnie z UL 94-V0 Kolor: RAL 7035 Wskazówka: Podane dane techniczne mogą różnić się w zastosowaniach UL Moduł sterujący silnika Prąd znamionowy maks. A Opak. 0,6 2,4 9 Napięcie znamionowe robocze (V) Częstotliwość znamionowa Hz 50/60 50/60 50/60 Straty mocy W 2,8 5,5 12 Regulowany zakres nastaw prądowych A 0,075 0,6 0,18 2,4 1,5 9 Liczba biegunów 3-bieg. 3-bieg. 3-bieg. Przyłącze kabli okrągłych mm² 0,14 2,5 0,14 2,5 0,14 2,5 Szerokość mm 22,5 22,5 22,5 Wysokość mm Głębokość mm Do bezpieczników 10 x 38 mm gr 20 A 10 x 38 mm gr 20 A 10 x 38 mm gr 20 A Uwarunkowany znamionowy prąd zwarciowy Icc ka Aprobaty UL UL UL Nr kat. 1 szt Elektroniczny moduł przełączający Prąd znamionowy maks. A Opak Napięcie znamionowe robocze (V) Częstotliwość znamionowa Hz 50/60 50/60 Straty mocy W Regulowany zakres nastaw prądowych A 16/20/25 16/20/25 Liczba biegunów 3-bieg. 3-bieg. Przyłącze kabli okrągłych mm² 0,2 6 0,2 6 Szerokość mm Wysokość mm Głębokość mm Do bezpieczników 10 x 38 mm 32 A Class CC 30 A Uwarunkowany znamionowy prąd zwarciowy Icc ka Aprobaty UL Nr kat. 1 szt Dalsze informacje techniczne dostępne w internecie.

15 RiLine Compact Akcesoria Szyna nośna Do adapterów urządzeniowych Comfort Do mocowania kombinacji urządzeń i układów nawrotnych. Materiał: Poliamid Palność zgodnie z UL 94-V0 Kolor: RAL 9005 Szerokość mm Opak. Nr kat szt Element pozycjonujący Do adapterów urządzeniowych Comfort Do mocowania kombinacji urządzeń i układów nawrotnych. Materiał: Poliamid Palność zgodnie z UL 94-V0 Szer. mm Wys. mm Do rozłączników Producent (Typ) Siemens (S00, S0) Eaton PKZ/PKE rozmiar 0 Opak. Nr kat. 10 szt szt Kolor: RAL 9005 Dalsze informacje techniczne dostępne w internecie. 15
