1 Projektowanie rozdzielnic Komfortowe projektowanie rozdzielnic ENYSTAR przy pomocy konfi guratora ENYGUIDE Ustalanie danych wyjściowych do projektu Dane montażowe osprzętu, dane techniczne takie jak napięcie znamionowe, prąd znamionowy oraz wymagania dotyczące rozdzielnicy są informacjami umożliwiającymi rozpoczęcie projektowania. Przed rozpoczęciem projektowania należy określić specyfi kację techniczną. Lista kontrolna 1. Miejsce montażu Budynek: przemysłowy Stopień ochrony: IP 54 IP 65 Obszar montażu: szerokość maks. 1,50 m wysokość maks. 1,20 m łębokość maks. 0,50 m Miejsce montażu: w zamkniętym pomieszczeniu sterowni elektrycznej w warsztatach w korytarzach x swobodnie dostępne (możliwość wykonywania działań przez osoby nieuprawnione) 2. Typ rozdzielnicy rozdzielnica ENYSTAR... x montaż naścienny rozdzielnica wolnostojąca 3. Dane zasilania energetycznego System zasilania energetycznego: TT (L1/L2/L3/N) x TN (L1/L2/L3/PE/N) prąd znamionowy: 160 A x Specyfikacja techniczna: Rozdzielnica izolacyjna z próbą typu na bazie dających się łączyć obudów z drzwiami montaż naścienny Największe dopuszczalne wymiary W/S/G w mm: 1200x1500x500 Obudowy z drzwiami wykonane z termoplastu. Palność według IEC , próba rozżarzonego drutu 960 C, bezhalogenowa. Kolor: szary, RAL 7035 Kable zasilające z dołu... KV DK Konfi gurator wspiera projektowanie - online poprzez Internet - lub offl ine Dzięki nowemu oprogramowaniu konfi gurującemu specjalista elektryk może szybko i łatwo utworzyć rysunki rozdzielnicy oraz listy detali bez straty czasu na instalację programu w komputerze. To profesjonalne narzędzie umożliwia wizualizację trójwymiarową projektowanej rozdzielnicy jak i jej części składowych oraz tworzenie dwuwymiarowych rysunków montażowych. Projektowaną rozdzielnicę możemy obserwować w jednym z trzech widoków: z drzwiami, bez drzwi i w widoku wewnętrznym. ENYGUIDE dobiera samoczynnie niezbędne wyposażenie dodatkowe jak dzielniki ścianek i ścianki boczne. W projekcie dzielniki ścianek pokazane są w czerwono. Strona domowa konfi guratora Możesz projektować bez instalacji programu na swoim komputerze. Zalecane jest jednak zarejestrowanie się w systemie. Rejestracja umożliwia: - zapisywanie projektów online - komfortowe zarządzanie projektami i możliwość wydruku pełnego projektu - Twoje dane kontaktowe i logo pojawią się automatycznie na projektach 209

2 Projektowanie rozdzielnic Komfortowe projektowanie rozdzielnic ENYSTAR przy pomocy konfi guratora ENYGUIDE Łatwy i szybki wybór obudów i wyposażenia dodatkowego DK Wybór obudowy o odpowiedniej funkcji wraz z wyposażeniem dodatkowym KV Wybór aparatów naszynowych, elementów do montażu innych aparatów i okablowania bezpieczniki montowane na szynach zbiorczych łączniki szyn zbiorczych zaciski bezpośredniego przyłączania do szyn zbiorczych płyty zabudowy szyny nośne DIN płyty montażowe zaciski PE i N zaciski Wybór wyposażenia dodatkowego płyty przepustowe zamki drzwiowe uchwyty naścienne ścianki działowe Sprawdzenie poprawności projektu i automatyczne dodanie niezbędnych elementów Specjalna funkcja konfi gurator dobiera samoczynnie niezbędne wyposażenie dodatkowe jak łączniki szyn zbiorczych, ścianki boczne oraz sprawdza poprawność projektu. 210

3 Projektowanie rozdzielnic Komfortowe projektowanie rozdzielnic ENYSTAR przy pomocy konfi guratora ENYGUIDE ENYGUIDE umożliwia zapis wizualizacji trójwymiarowej, generowanie rysunków dwuwymiarowych w trzech warstwach (z drzwiami, bez drzwi, widok wewnętrzny) oraz plików DXF do wykorzystania w innych programach typu CAD. KV DK Automatycznie tworzona jest dokumentacja projektu, w skład której wchodzą między innymi listy elementów dla każdej rozdzielnicy oddzielnie oraz zbiorcza lista elementów łącznie z wyceną według aktualnego cennika. 211

4 Krok 1: Przygotowanie wszystkich obudów według projektu DK KV Krok 2: Demontaż ram łącznie z drzwiami Wszystkie obudowy systemu ENYSTAR posiadają otwarte ze wszystkich czterech boków podstawy. Każda wyposażona jest już w uszczelki, co umożliwia szybkie i pewne połączenie obudów. Stopień ochrony IP 65 Krok 3: Łączenie obudów Łączenie obudów odbywa się za pomocą klinów mocujących bez użycia jakichkolwiek narzędzi. Kliny mocujące są dostarczane w komplecie z obudową w wystarczającej ilości do jej połączenia z innymi obudowami. 212

5 Krok 4: dzielników ścianek Dzielniki ścianek są stosowane wszędzie tam, gdzie łączone są obudowy o różnych rozmiarach. Dzielniki ścianek zapewniają wysoką sztywność i stopień ochrony IP 65. KV DK Krok 5: ścianek bocznych Każda ścianka boczna dostarczana jest łącznie z klinami mocującymi. odbywa się także bez użycia narzędzi. płyt przepustowych Do wprowadzania przewodów stosujemy płyty przepustowe. Do ich montażu także wykorzystujemy kliny mocujące (dostarczane w komplecie z płytą przepustową) identyczne jak do łączenia obudów. 213

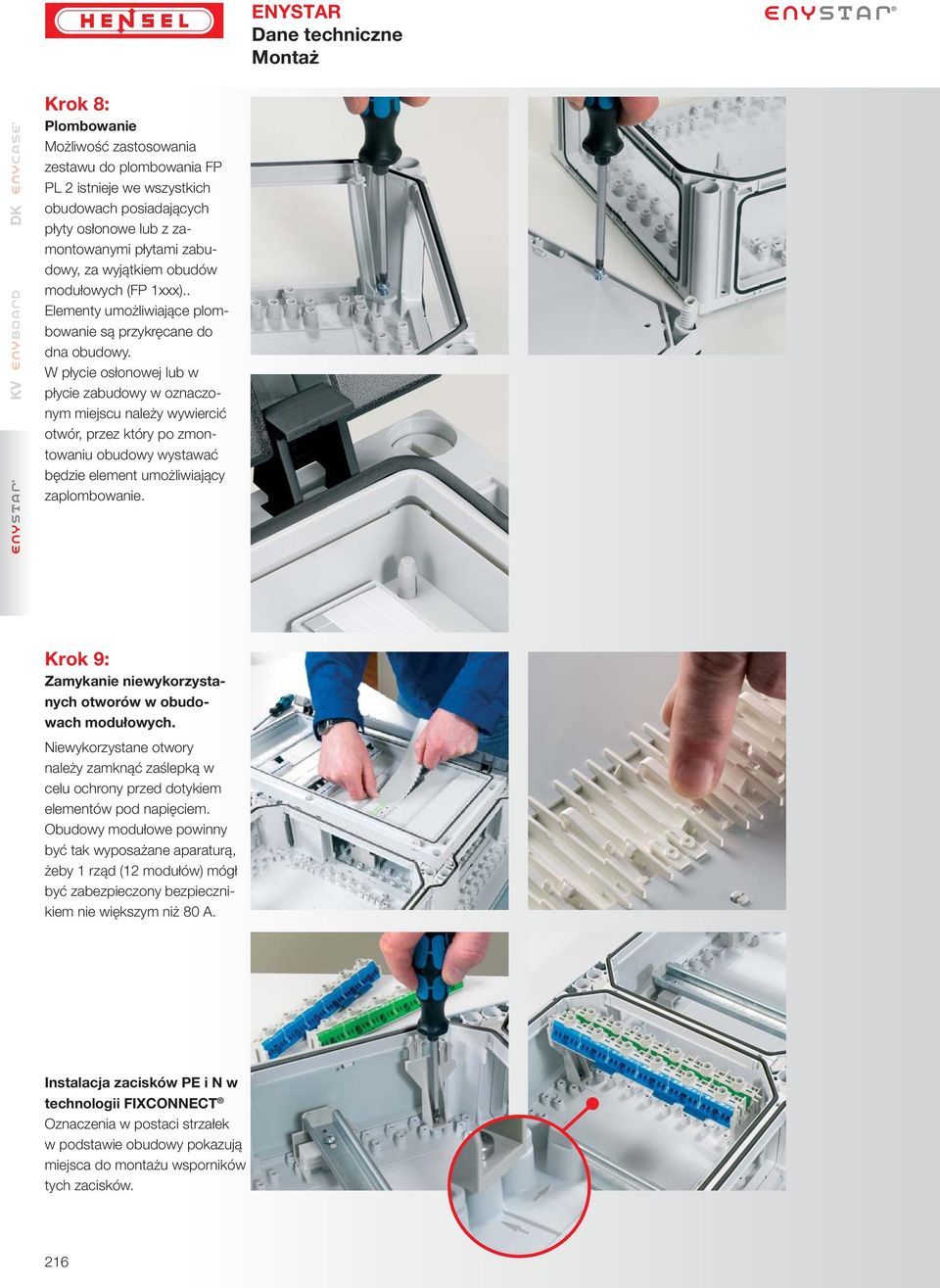

6 DK Krok 5: głowicy kablowej Najpierw wycinamy poprzeczkę i mocujemy głowicę za pomocą klinów mocujących. Kliny i dławnice uszczelniające w komplecie. KV Kabel wkładany jest do rozdzielnicy od przodu. poprzeczki W miejsce wyciętej części ścianek bocznych należy zamontować poprzeczkę. Zabezpieczamy montaż za pomocą połączeń klinowych. Poprzeczkę stosujemy, gdy zachodzi potrzeba wkładania grubych kabli od przodu rozdzielnicy. 214

7 Krok 6: aparatów na płycie montażowej lub na szynie nośnej Aparaty mogą być mocowane do płyty montażowej z pomocą śrub samogwintujących. Szyny montażowe mogą być mocowane bezpośrednio do dna obudowy lub za pośrednictwem elementów dystansowych o wysokości 29,5 lub 53,5 mm. KV DK Krok 7: Instalacja osprzętu w płytach zabudowy Wytrasowany otwór nawiercić w narożnikach i wyciąć brzeszczotem do tworzywa. Płytę zabudowy montujemy od tyłu do ramy drzwi i razem z nią przykręcamy do podstawy obudowy. Głębokość zabudowy aparatów pod płytą zabudowy 215
