Rozdzielnice elektryczne Prisma Plus
|
|
- Franciszek Rudnicki
- 6 lat temu
- Przeglądów:
Transkrypt

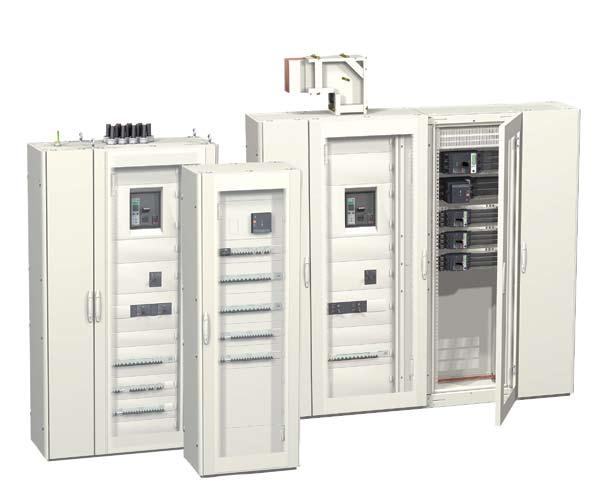

1 Rozdzielnice elektryczne Prisma Plus Prisma Plus wszechstronna gama obudów i szaf rozdzielczych PD395101_SE Prisma Plus sprawdzony i przetestowany system modułowy Pewna instalacja elektryczna Pełna zgodność systemu Prisma Plus z aparatami firmy Schneider Electric zapewnia wysoki poziom niezawodności instalacji. System został poddany testom typu zgodnie z normą IEC i opracowany przy wykorzystaniu wieloletniego doświadczenia klientów firmy Schneider. Instalacja elektryczna gotowa do rozbudowy Dzięki budowie modułowej e Prisma Plus można w razie potrzeby łatwo modyfikować i wzbogacać o nowe jednostki funkcjonalne. Czynności serwisowe, przeprowadzane przy odciętym zasilaniu y, wykonuje się szybko dzięki łatwemu dostępowi do aparatury. Maksimum bezpieczeństwa dla obsługi Prace wewnątrz y Prisma Plus są bezpieczne, jeśli wykonują je wykwalifikowane osoby zgodnie z obowiązującymi przepisami bezpieczeństwa. Aparaty są instalowane za ochronnymi płytami czołowymi i dostępne są jedynie przełączniki obsługowe. Dodatkowe wewnętrzne wygrodzenie chroni przed bezpośrednim kontaktem z częściami pod napięciem. Przy instalacji aparatów Compact NSX i Interpact INS/INV w obudowach Prisma Plus osłony zacisków są obowiązkowe. 20
2 Rozdzielnice elektryczne Prisma Plus PD390180_SE Szafy rozdzielcze IP30/31/55 Zastosowania: wnętrzowe szafy rozdzielcze do głównych lub wtórnych niskonapięciowych do zastosowań komercyjnych i przemysłowych dostarczane w formie zestawu, mogą być łączone bokami lub plecami znamionowy prąd roboczy: 3200 A stopień ochrony: IP30: z osłonami zewnętrznymi IP30 razem z drzwiami lub osłoną ramy IP31: z osłonami zewnętrznymi IP30 razem z drzwiami i uszczelką IP55: z osłonami zewnętrznymi IP55 stopień ochrony przed udarami mechanicznymi: IK07 z osłoną ramy IK08 (z drzwiami IP30) IK10 z drzwiami IP55 wymiary ramy: cztery szerokości: - W = 300: przedział kablowy - W = 400: przedział kablowy lub aparatowy - W = 650: przedział aparatowy lub kablowy - W = 800: przedział aparatowy z przedziałem szynowym lub kablowym dwie głębokości: 400, 600 mm wysokość: 2000 mm 21

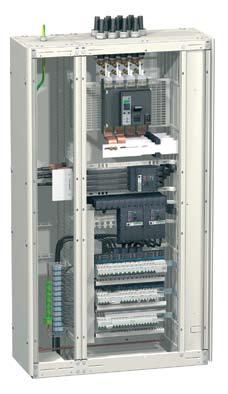

3 Rozdzielnice elektryczne do 3200 A System funkcyjny Prisma Plus System funkcyjny Prisma Plus może być wykorzystywany do wszystkich przeznaczonych do dystrybucji energii niskiego napięcia (głównej, wtórnej i końcowej) do 3200 A, zarówno w środowisku komercyjnym, jak i przemysłowym. PD391298_SE Struktura y jest bardzo prosta. Metalowa konstrukcja Rozdzielnica składa się z jednej lub wielu ram, łączonych bokami lub plecami, na których mogą być montowane rozmaite osłony zewnętrzne oraz drzwi. System dystrybucyjny Do dystrybucji energii elektrycznej wewnątrz y służą pionowe lub poziome szyny umieszczone w przedziale bocznym lub z tyłu szafy rozdzielczej. Kompletne jednostki funkcjonalne Każde urządzenie jest częścią jednostki funkcjonalnej, składającej się z: dedykowanej płyty montażowej do instalacji aparatów płyty czołowej blokującej dostęp do części pod napięciem prefabrykowanych połączeń szynowych aparatów do podłączania na miejscu montażu Każda jednostka funkcjonalna pełni określoną funkcję w y. Jednostki funkcjonalne są modułowe i rozplanowane racjonalnie jedna nad drugą w obudowie. System zawiera wszystkie elementy niezbędne do montażu, zasilania i podłączenia jednostki funkcjonalnej na miejscu. Wszystkie komponenty systemu Prisma Plus, a w szczególności komponenty jednostek funkcjonalnych, zaprojektowano i przetestowano z uwzględnieniem charakterystyk aparatów. Takie podejście do budowy y gwarantuje wysoki poziom niezawodności działania systemu oraz zapewnia maksimum bezpieczeństwa dla obsługi. PD390150_SE Jednostki funkcjonalne są rozplanowane racjonalnie, jedna nad drugą. 22
4 Rozdzielnice elektryczne do 3200 A PD Obudowy Prisma Plus stalowa blacha powłoka nakładana metodą elektroforezy + poddana polimeryzacji na gorąco, poliestrowo-epoksydowa warstwa proszkowa w kolorze białym RAL9001 mogą być demontowane mogą być łączone bokami lub plecami stopień ochrony: IP30: z osłonami zewnętrznymi IP30 razem z drzwiami lub osłoną ramy IP31: z osłonami zewnętrznymi IP30 razem z drzwiami i uszczelką IP55: z osłonami zewnętrznymi IP55 stopień ochrony przed udarami mechanicznymi: IK07: z osłoną ramy IK08: z drzwiami IP30 IK10: z drzwiami IP55 wymiary ramy: cztery szerokości: - W = 300: przedział kablowy - W = 400: przedział kablowy lub aparatowy - W = 650: przedział aparatowy lub kablowy - W = 800: przedział aparatowy z przedziałem szynowym lub kablowym dwie głębokości: 400, 600 mm wysokość: 2000 mm szafy rozdzielcze wnętrzowe Zalety Prisma Plus Charakterystyki elektryczne Pewna instalacja elektryczna Pełna zgodność systemu Prisma Plus z aparatami firmy Schneider zapewnia wysoki poziom niezawodności instalacji. System został poddany badaniom typu zgodnie z normą IEC i opracowany przy wykorzystaniu wieloletniego doświadczenia klientów firmy Schneider. Instalacja elektryczna gotowa do rozbudowy Dzięki budowie modułowej e Prisma Plus można w razie potrzeby łatwo modyfikować i wzbogacać o nowe jednostki funkcjonalne. Czynności serwisowe, przeprowadzane przy odciętym zasilaniu y wykonuje się szybko dzięki łatwemu dostępowi do aparatury. Maksimum bezpieczeństwa dla obsługi Prace wewnątrz y mogą być wykonywane wyłącznie przez osoby upoważnione, przestrzegające obowiązujących przepisów bezpieczeństwa. Aby zwiększyć bezpieczeństwo obsługi, aparaty są instalowane za ochronnymi płytami czołowymi, z dostępem tylko do dźwigni wyłączników. Dostępne są dodatkowe elementy ochrony wewnętrznej (przegrody, bariery), umożliwiające tworzenie separacji 2, 3 lub 4 w celu ochrony przed bezpośrednim kontaktem z częściami pod napięciem. Przy instalacji aparatów Compact NSX i INS/INV w obudowach Prisma Plus osłony zacisków są obowiązkowe. Rozdzielnice elektryczne skonstruowane przy użyciu systemu funkcyjnego Prisma Plus i według zaleceń firmy Schneider są w pełni zgodne z normą międzynarodową IEC Użycie wyżej wymienionych komponentów w systemie funkcyjnym Prisma Plus pozwala na tworzenie zgodnych z normami IEC 50298, EN 50298, IEC i EN , a także ich lokalnymi wersjami, o następującej charakterystyce elektrycznej: napięcie znamionowe izolacji szyn głównych y: 1000 V znamionowy prąd roboczy Ie: 3200 A prąd znamionowy szczytowy wytrzymywany Ipk: 187 ka prąd znamionowy krótkotrwały wytrzymywany Icw: 85 ka rms/1 s częstotliwość: 50/60 Hz 23

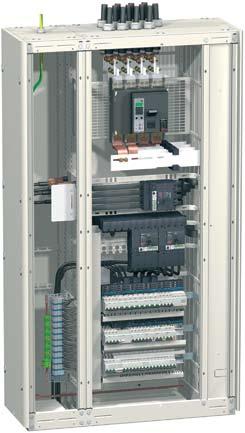

5 Układ wejściowy Compact NSX1000 4P za pomocą przewodów PD391298_SE Dystrybucja Szyny Linergy Aparaty na odpływach Transfer do przedziału kablowego, W = 300 mm Pionowy Blok dystrybucyjny Polypact Aparatura Multi 9 lub Acti 9 80 A Multiclip 200 A Multiclip Bloki zaciskowe w przedziale kablowym, W = 300 mm Obudowa Szafa rozdzielcza do aparatów W = 800 mm D = 400 mm Przedział kablowy W = 300 mm D = 400 mm PD391172_SE PD390382_SE Compact NS1000 mocowany na stałe, podłączenie od przodu kablami pomiędzy aparatem zasilającym a szynami Linergy PD PD pomiędzy szynami Linergy a NSX250 Zespół przenoszenia połączeń dla połączeń w przedziale kablowym 24

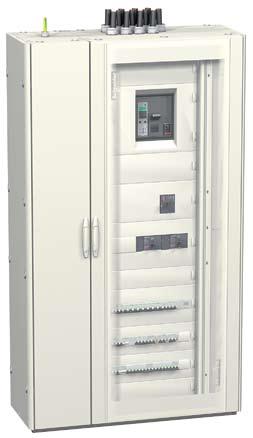

6 PD PD391300_SE PD390385_SE Dwa pionowo mocowane aparaty zasilane aparatem Polypact aparatury Multi 9 lub Acti 9 przez Multiclip 200 A PD390328_SE PD390329_SE Układ wejściowy grupę aparatów wyjściowych przez Multiclip 80 A Blok zaciskowy dla aparatury Multi 9 lub Acti 9 w przedziale kablowym 25
7 Układ wejściowy Compact NSX630 4P Mechanizm silnikowy bezpośrednio kablami PD390388_SE Dystrybucja Szyny Powerclip Aparaty na odpływach Aparatura Multi 9 lub Acti 9 80 A Multiclip 200 A Multiclip Blok zaciskowy i szyna uziemiająca u dołu y Obudowa Szafa rozdzielcza, W = 650 mm, D = 400 mm PD390389_SE PD390563_SE 26

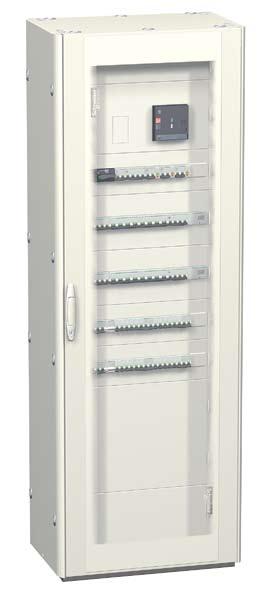

8 PD
9 Układ wejściowy Compact NS1000 4P przez Canalis PD390398_SE Dystrybucja Szyny Linergy Aparaty na odpływach Transfer do przedziału kablowego, W = 300 mm Compact NSX400 Transfer do przedziału kablowego, W = 300 mm Aparatura Multi 9 lub Acti 9 Blok zaciskowy u dołu szafy rozdzielczej Aparaty zabezpieczające silnik Bloki zaciskowe w przedziale kablowym, W = 300 mm PD Obudowa Szafa rozdzielcza do aparatów Przedział kablowy W = 800/650 mm D = 400 mm W = 300 mm D = 400 mm 28

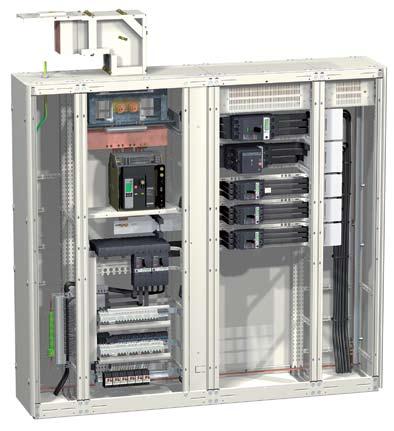

10 Układ wejściowy Masterpact NT1000 3P Wysuwny, połączenie czołowe przez Canalis PD391301_SE Dystrybucja Szyny Linergy Aparaty na odpływach Pionowy Blok dystrybucyjny Polypact Transfer do przedziału kablowego, W = 400 mm Compact NSX400 Transfer do przedziału kablowego, W = 400 mm Aparatura Multi 9 lub Acti 9 80 A Multiclip Bloki zaciskowe w przedziale kablowym, W = 300 mm Aparaty zabezpieczające silnik Bloki zaciskowe w przedziale kablowym, W = 300 mm PD390407_SE Obudowa Szafa rozdzielcza do aparatów Przedział kablowy W = 800/650 mm D = 400 mm W = 300/400 mm D = 400 mm 29

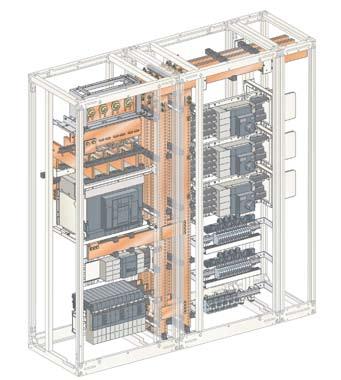

11 DD Układ wejściowy Masterpact NW20 4P Wysuwny Zaciski górne: pionowe połączenie tylne Zaciski dolne: przez Canalis od góry Dystrybucja Podwójne pionowe szyny płaskie 10 mm Poziome szyny płaskie 10 mm Aparaty na odpływach Compact NSX Pionowy Szyny elastyczne Obudowa Szafa rozdzielcza do aparatów Przedział kablowy W = 800/800 mm D = 600 mm W = 300 mm D = 600 mm Compact NSX400 Napęd obrotowy Blok dystrybucyjny Polypact Szyny elastyczne Transfer do przedziału kablowego, W = 300 mm Aparatura Multi 9 lub Acti A Multiclip Bloki zaciskowe w przedziale kablowym, W = 300 mm Aparaty zabezpieczające silnik 30
12 DD Układ wejściowy Masterpact NW32 4P Mocowane na stałe Zaciski górne: Zaciski dolne: pionowe połączenie tylne kablami od dołu Dystrybucja Pionowe szyny Linergy Podwójne poziome szyny płaskie 10 mm Obudowa Szafa rozdzielcza do aparatów W = 800/800 mm D = 1000 mm Aparaty na odpływach Pionowy połączenie tylne Blok dystrybucyjny Polypact połączenie tylne Compact NSX400 połączenie tylne Aparatura Multi 9 lub Acti A Multiclip Aparaty zabezpieczające silnik 31
