1 Mini Pragma Pragma Obudowy multimedialne schneider-electric.com

2 Obudowy mutlimedialne Pragma i Mini Pragma Rozdzielnice multimedialne serii Mini Pragma i Pragma umożliwiają komfortowy montaż wszelkich urządzeń niezwiązanych z rozdziałem energii jak centralki alarmowe, modemy, routery czy gniazda RJ45. b Uniwersalne rozwiązanie obudów multimedialnych, w pełni kompatybilnych z wersją do rozdziału energii b Wersje natynkowe i podtynkowe (możliwość montażu w ścianach pustych ) b Perforowana płyta montażowa pozwala na swobodny montaż urządzeń we wnętrzu obudowy b Dostarczane w komplecie z drzwiami i płytą montażową; akcesoria montażowe do płyty dostępne jako opcja

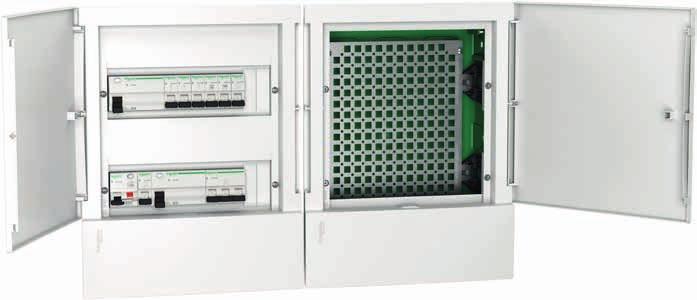

3 Twórz własne rozwiązania Dzięki pełnej kompatybilności z pozostałymi obudowami Mini Pragma i Pragma umożliwiają tworzenie rozwiązań dopasowanych także pod względem wyglądu. Dopełnieniem całości jest bogata, przemyślana oferta osprzętu, który w połączeniu z obudowami pozwala na szybkie i komfortowe wykonanie multimedialnego centrum każdego mieszkania czy domu. Łatwy montaż uzyskany dzięki akcesoriom montowanym beznarzędziowo Uniwersalna płyta montażowa uniwersalny kablowy Szyna DIN osadzana beznarzędziowo na płycie montażowej rozdzielnicy Perforowana płyta montażowa pozwala na wykorzystanie całej jej powierzchni i zoptymalizowanie wykorzystania przestrzeni wewnątrz rozdzielnicy. Umożliwia zamocowanie komponentów montowanych śrubowo. Całość może być osadzona na płycie przez zatrzaśnięcie. Zestaw zawiera 2 sztuki uchwytów. Do szybkiego, beznarzędziowego przymocowania komponentów do płyty. Regulacja w zakresie mm. Zestaw zawiera 2 sztuki uchwytów. Pozwala na uporządkowanie przewodów prowadzonych wewnątrz rozdzielnicy. Zestaw zawiera 5 sztuk uchwytów. 1

4 Obudowy multimedialne Mini Pragma Obudowy podtynkowe Mini Pragma jest wytrzymałą obudową (IK 07), o wysokiej estetyce wykonania i innowacyjnym wzornictwie. Obudowy podtynkowe i Zakres obejmuje obudowy o szerokości 12 modułów, 2- i 3- rzędowe. Funkcja Obudowy Mini Pragma powstały z myślą o nowych i modernizowanych instalacjach w budownictwie mieszkaniowym. Przeznaczone są do montażu podtynkowego w ścianach murowanych lub gipsowo-kartonowych (przy użyciu zestawu montażowego MIP99047). Wersja multimedialna obudów jest najlepszym rozwiązaniem do wszelkich rozwiązań niezwiązanych z rozdziałem energii jak instalacje multimedialne czy alarmowe. Dzięki szynie DIN (w wersji 3-rzędowej) i uniwersalnej płycie montażowej, jest kompatybilna z wszystkimi elementami. Pomysłowe akcesoria pozwalają na swobodne organizowanie poszczególnych komponentów. Dopasowanie pod względem wzornictwa z obudową rozdziału energii pozwala na najlepszy montaż pod względem estetyki i technologii. Multimedialna obudowa Mini Pragma może być zainstalowana obok rozdzielnicy elektrycznej, gwarantując bardzo dobry efekt końcowy. Obudowy o szerokości 12 modułów Wprowadzenie na przewody, rurki lub kanały elektroinstalacyjne Zdejmowalny panel przedni z izolacyjną osłoną Podstawa z wycięciami w zestawie kartonowa osłona na czas prac murarskich Uniwersalna płyta montażowa może być zamocowana w 2 różnych pozycjach Wyjmowany stelaż dla łatwej instalacji urządzeń i korekty mocowania w pionie Białe drzwi otwierają się do 140, prawo- i lewo- stronny montaż 2

5 Obudowy multimedialne Mini Pragma Obudowy podtynkowe Zakres obejmuje 2- i 3-rzędowe obudowy o szerokości 12 modułów Dane techniczne Obudowy Zgodność z normami IEC i 3, IEC 60529, EN 50102, IEC Prąd znamionowy (In) 12 modułów 63 A Znamionowe napięcie izolacji (Ui) < 400 V Izolacja Klasa II (zgodnie z IEC ) Stopień ochrony Zgodnie z IEC IP 40 Przeciw uderzeniom IK 07 mechanicznym Samogasnące tworzywo (1) : Drzwi 650 C odporne na wysoką temperaturę Panel przedni 750 C i żar IEC Podstawa 850 C (1) Tworzywo sztuczne opracowane specjalnie przez Schneider Electric Elementy dostarczane z obudową Typ Obudowa 2 rzędy 3 rzędy 1 szyna DIN Uniwersalna płyta montażowa Drzwi białe Numery katalogowe Nr kat. Ilość rzędów 2 MIP212FU 3 MIP312FU gniazda RJ45 na przewody Akcesoria serii FIX, kompatybilne z płytą montażową Typ Nr kat. Umożliwia beznarzędziowe przymocowanie urządzeń do płyty odpowiednie do elementów o grubości od 25 do 85 mm Umożliwia przymocowanie urządzeń do płyty, montaż śrubowy na przewody Umożliwia ułożenie przewodów/patchcordów wewnątrz obudów na przewody gniazda RJ45 Podstawa gniazda RJ45 S-ONE wyposażona w: Obrotowy wskaźnik do wyboru aplikacji 6 piktogramów do wyboru pomieszczenia Puste etykiety do dowolnego opisu Automatyczny zatrzask uziemiający dla zwiększonej ochrony gniazda RJ45 VDIR VDIR VDIR VDIR

6 Obudowy multimedialne Pragma Obudowy natynkowe Obudowy natynkowe i Zakres obejmuje obudowy 3-rzędowe o szerokości 13 i 18 modułów Funkcja Obudowy Pragma powstały z myślą o nowych i modernizowanych instalacjach w budynkach komercyjnych jak i mieszkaniowych. Przeznaczone są do montażu na ścianach murowanych lub gipsowo-kartonowych. Wersja multimedialna obudów jest najlepszym rozwiązaniem do wszelkich rozwiązań niezwiązanych z rozdziałem energii jak instalacje multimedialne czy alarmowe. Dzięki szynie DIN i uniwersalnej płycie montażowej, jest kompatybilna z wszystkimi elementami. Pomysłowe akcesoria pozwalają na swobodne organizowanie poszczególnych komponentów. Dopasowanie pod względem wzornictwa z obudową rozdziału energii pozwala na najlepszy montaż pod względem estetyki i technologii. Multimedialna obudowa Pragma może być zainstalowana obok rozdzielnicy elektrycznej, gwarantując bardzo dobry efekt końcowy. Opis Obudowy 18-modułowe Obudowy 13-modułowe Regulowana szyna DIN 2 wysokości 2 głębokości Uniwersalna płyta montażowa może być instalowana w 2 pozycjach Wyjmowany stelaż Umożliwia montaż aparatury na stole poza obudową Drzwi pełne dostarczane z obudową Zdejmowane osłony z wprowadzeniami Umieszczone z czterech stron obudów umożliwiają wygodny dostęp do wprowadzenia przewodów 4

7 Obudowy multimedialne Pragma Obudowy natynkowe Dane techniczne Obudowy Obudowy 13- i 18 modułowe: tworzywo (1) Tytanowa biel Drzwi pełne Tworzywo (1), tytanowa biel Odporność na wysoką temperaturę i żar zgodnie z IEC /EN Klasa ochronności II IEC /EN Stopień ochrony zgodnie z drzwiami IP40 z IEC Stopień ochrony przed z drzwiami IK09 uderzeniami mechanicznymi IEC Temperatura pracy -25 C do +60 C Zaleta: dzięki swojej konstrukcji, cała seria obudów Pragma charakteryzuje się totalną izolacją : żaden z elementów obudowy lub drzwi nie musi być uziemiany. (1) tworzywo sztuczne opracowane specjalnie przez Schneider Electric Elementy dostarczane z obudową Typ Szyna DIN Płyta montażowa Drzwi pełne Numery katalogowe Typ Obudowa Nr katalogowy Ilość modułów w rzędzie Ilość rzędów 13 modułów 3 PRA313SU 18 modułów 3 PRA318SU Szyna DIN gniazda RJ45 na przewody Akcesoria serii FIX, kompatybilne z płytą montażową Typ Długość Nr katalogowy Szyna DIN Szyna DIN montowana beznarzędziowo Szyna DIN z dwoma uchwytami oraz zaciskiem uziemiającym Szyna DIN 237 mm VDIR Umożliwia beznarzędziowe przymocowanie urządzeń do płyty odpowiednie do elementów o grubości od 25 do 85 mm VDIR Umożliwia przymocowanie urządzeń do płyty, montaż śrubowy VDIR na przewody Umożliwia ułożenie przewodów/patchcordów wewnątrz obudów na przewody VDIR gniazda RJ45 Podstawa gniazda RJ45 S-ONE wyposażona w: Obrotowy wskaźnik do wyboru aplikacji 6 piktogramów do wyboru pomieszczenia Puste etykiety do dowolnego opisu Automatyczny zatrzask uziemiający dla zwiększonej ochrony gniazda RJ45 VDIR

8 Obudowy multimedialne Pragma Obudowy podtynkowe Obudowy podtynkowe i Zakres obejmuje obudowy 3-rzędowe o szerokości 13 i 18 modułów Funkcja Obudowy Pragma powstały z myślą o nowych i modernizowanych instalacjach w budynkach komercyjnych jak i mieszkaniowych. Przeznaczone są do montażu podtynkowego w ścianach murowanych lub gipsowo-kartonowych (po zastosowaniu zestawu montażowego PRA90011). Wersja multimedialna obudów jest najlepszym rozwiązaniem do wszelkich rozwiązań niezwiązanych z rozdziałem energii jak instalacje multimedialne czy alarmowe. Dzięki szynie DIN i uniwersalnej płycie montażowej, jest kompatybilna z wszystkimi elementami. Pomysłowe akcesoria pozwalają na swobodne organizowanie poszczególnych komponentów. Dopasowanie pod względem wzornictwa z obudową rozdziału energii pozwala na najlepszy montaż pod względem estetyki i technologii. Multimedialna obudowa Pragma może być zainstalowana obok rozdzielnicy elektrycznej, gwarantując bardzo dobry efekt końcowy. Opis Obudowy 18-modułowe Obudowy 13-modułowe Wprowadzenie na przewody lub rury elektroinstalacyjne y montażowe pozwlają na montaż bez zaprawy Stelaż montażowy może być dopasowany w pionie i w poziomie. Panel czołowy zawsze jest ustawiony pionowo, niezależnie od kasety podtynkowej Płyta montażowa może być zainstalowana w dwóch różnych pozycjach Drzwi pełne dostarczane z obudową Boczne osłabienia pozwalają na wprowadzenia przewodów i rur 6

9 Obudowy multimedialne Pragma Obudowy podtynkowe Dane techniczne Obudowy Obudowy 13- i 18 modułowe: tworzywo (1) Metaliczny szary i tytanowa biel Drzwi pełne Tworzywo (1), Tytanowa biel Odporność na wysoką temperaturę i żar zgodnie z IEC /EN Klasa ochronności II IEC /EN Stopień ochrony zgodnie z drzwiami IP40 z IEC Stopień ochrony przed z drzwiami IK09 uderzeniami mechanicznymi IEC Temperatura pracy -25 C do +60 C Zaleta: dzięki swojej konstrukcji, cała seria obudów Pragma charakteryzuje się totalną izolacją : żaden z elementów obudowy lub drzwi nie musi być uziemiany. (1) tworzywo sztuczne opracowane specjalnie przez Schneider Electric Elementy dostarczane z obudową Typ Szyna DIN x 1 Płyta montażowa Drzwi pełne Numery katalogowe Typ Obudowa Nr katalogowy Ilość modułów w rzędzie Ilość rzędów 13 modułów 3 PRA313FU 18 modułów 3 PRA318FU Szyna DIN gniazda RJ45 na przewody Akcesoria serii FIX, kompatybilne z płytą montażową Typ Długość Nr katalogowy Szyna DIN Szyna DIN montowana beznarzędziowo Szyna DIN z dwoma uchwytami oraz zaciskiem uziemiającym Szyna DIN 237 mm VDIR Umożliwia beznarzędziowe przymocowanie urządzeń do płyty odpowiednie do elementów o grubości od 25 do 85 mm VDIR Umożliwia przymocowanie urządzeń do płyty, montaż śrubowy VDIR na przewody Umożliwia ułożenie przewodów/patchcordów wewnątrz obudów na przewody VDIR gniazda RJ45 Podstawa gniazda RJ45 S-ONE wyposażona w: Obrotowy wskaźnik do wyboru aplikacji 6 piktogramów do wyboru pomieszczenia Puste etykiety do dowolnego opisu Automatyczny zatrzask uziemiający dla zwiększonej ochrony gniazda RJ45 VDIR

10 Mini Pragma Obudowy podtynkowe Wymiary dla obudów multimedialnych oraz do rozdziału energii Widok od przodu moduły 294 Widok boczny Ø Ø13 Ø20 Ø20 Ø13 Ø modułów 24 moduły 36 modułów Widok od góry Ø16 Ø20 24, 36 modułów 8

11 Mini Pragma Multimedialna Obudowy podtynkowe Wymiary dla obudów multimedialnych Płyta montażowa 195 Widok od przodu 2 rzędy Widok boczny 2 rzędy 3 rzędy Ø Ø13 Ø20 Ø Ø4 Ø rzędy Ø13 Ø13 Wdok od góry 2 i 3 rzędy Ø16 Ø

12 Pragma Obudowy natynkowe Wymiary dla obudów multimedialnych oraz do rozdziału energii Obudowy Wymiary (mm) H W D A B E F G J 13 modułów 3 R modułów 3 R Różne pozycje mocowania szyny DIN 10

13 Dimensions Pragma Multimedialna Obudowy natynkowe Surface mounting enclosures Wymiary dla obudów multimedialnych 13 modułów 18 modułów Płyta montażowa W Obudowa Wymiary (mm) H W 13 modułów modułów H 1.5 Ø Ø Version : avril E 11 3

14 Pragma Obudowy podtynkowe Wymiary dla obudów multimedialnych oraz do rozdziału energii Obudowy Wymiary (mm) H W D A B C E F G J 13 modułów 3 R modułów 3 R Połączenie w pionie i w poziomie Podstawa Obudowa Pozycja montażu szyny DIN: różna głębokość i wysokość 12

15 Pragma Multimedialna Obudowy podtynkowe Wymiary dla obudów multimedialnych 13 modułów 18 modułów W Płyta montażowa Obudowy Wymiary (mm) H W 13 modułów modułów H 1.5 Ø Ø

16 Schneider Electric Polska Sp. z o.o. ul. Konstruktorska 12, Warszawa Centrum Obsługi Klienta poland.helpdesk@schneider-electric.com Normy, dane techniczne oraz sposób funkcjonowania i użytkowania naszych urządzeń podlegają ciągłym modyfkacjom, dlatego dane zawarte w niniejszej publikacji służą jedynie celom informacyjnym i nie mogą być podstawą roszczeń prawnych. PD4PLKATK Czerwiec 2017
