SPX 3 -V Rozłączniki bezpiecznikowe NH

Transkrypt

1 SPX 3 -V Rozłączniki bezpiecznikowe NH 12/2016 Rozdział Energii 1

2 Wstęp Rozdział Energii 2

3 Rozłączniki bezpiecznikowe: różnorodność rozwiązań SPX i SPX 3 -V SPX-D Rozdział Energii 3

4 Rozłączniki bezpiecznikowe: różnorodność rozwiązań SPX-D Bardzo szybki mechanizm przełączania styków (ON/OFF) Biegun N załączany z wyprzedzeniem i rozłączany z opóźnieniem w stosunku do styków biegunów fazowych Napęd ręczny niezależny (migowe przestawianie styków), bezpośredni lub przedłużony Montaż na wsporniku TH 35 (SPX-D 160 A) Rozdział Energii 4

5 Rozłączniki bezpiecznikowe: różnorodność rozwiązań SPX i SPX 3 -V Rozłączanie obwodów pod obciążeniem Konstrukcja rączki ułatawijąca bezpieczne rozłączanie Kontrola obecności napięcia Niezależny i stały czas rozłączania (otwierania pokrywy) Montaż na płycie lub systemie szyn (tylko SPX) Rozdział Energii 5

6 Oferta Rozdział Energii 6

7 Przegląd oferty SPX 3 -V SPX Rozdział Energii 7

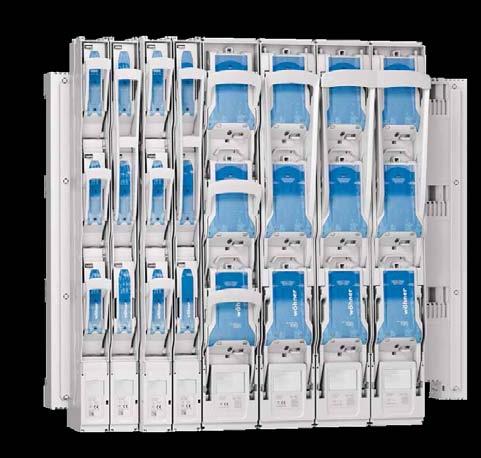

8 SPX 3 -V Rozdział Energii 8

9 SPX 3 -V - przegląd Przystosowane do wkładek bezpiecznikowych nożowych mocy wg. DIN Montaż na systemie szyn zbiorczych 185 mm Zgodność z normą IEC/EN Przezroczyste pokrywy komór wkładek Jednoczesne rozłączanie wszystkich biegunów Szeroki zakres wielkości wkładek (od 00 do 3) Standardowy zakres I n (od 160 A do 630 A) Integracja z wyłącznikami DPX Rozdział Energii 9

10 SPX 3 -V - przegląd Tylko 2 wielkości wymiarowe aparatów od 160 A do 630 A: Gabaryt 1: 160 A (wysokość identyczna jak aparatów A) Gabaryt 2 (identyczne wymiary aparatów 250 A, 400 A i 630 A) Adapter DPX przeznaczony do montażu wyłączników DPX na systemie szyn zbiorczych 185 mm Rozdział Energii 10

11 SPX 3 -V - przegląd Zgodność z normą IEC/EN możliwość rozłączania obwodów pod obciążeniem, podgląd stanu wkładki przez przezroczystą pokrywę, kontrola obecności napięcia, możliwość blokowania pokrywy kłódką, jednoczesne rozłączanie wszystkich biegunów, 1600 operacji łączeniowych, sygnalizacja położenia pokrywy (po zastosowaniu akcesorium), zaciski śrubowe do kabli z końcówkami oczkowymi, rożne możliwości przyłączania przewodów: zaciski mostkowe (SPX 3 -V 00-3) zaciski pryzmowe (jako akcesorium), pozycja pracy pionowa, montaż na systemie szyn zbiorczych 185 mm, podłączenie z góry lub z dołu. Rozdział Energii 11

12 SPX 3 -V przegląd: chłodzenie i wentylacja Kanały wentylacyjne do ograniczania nagrzewania Kanały wydmuchowe gazów powstałych podczas wyłączania zwarcia: brak konieczności stosowania komór gaszeniowych Boczne kanały wentylacyjne w SPX 3 -V zapewniają sprawniejszą wentylację oraz efektywne odprowadzanie gazów wydmuchowych. Rozdział Energii 12

13 SPX 3 -V przegląd: montaż na systemie szyn Akcesoria do montażu na szynach pełnych i otworowanych (z osłonami lub bez) Łatwy dostęp do śrub mocujących Mocowanie na systemie szyn 185 mm bez konieczności demontażu aparatu Rozdział Energii 13

14 SPX 3 -V przegląd: zaciski przyłączeniowe Pokrywa zacisków przyłączeniowych wyposażona w zawiasy Rozdział Energii 14

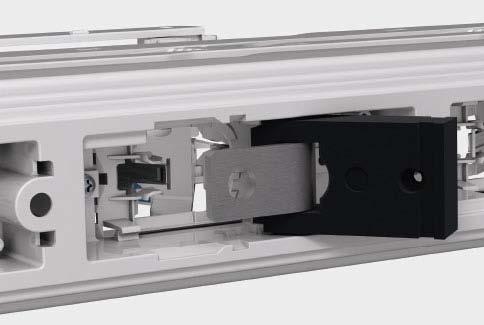

15 SPX 3 -V przegląd: przekładniki prądowe Kompletna oferta przekładników prądowych Zakres prądów po stronie pierwotnej: 80 do 600 A; prąd strony wtórnej: 5 A Klasa dokładności 1 Dedykowane gniazdo dla przekładników Łatwy i szybki montaż Rozdział Energii 15

16 SPX 3 -V zakres oferty Rozłączniki bezpiecznikowe listwowe NH, DIN , 3-biegunowe, podłączenie góra/dół Nr ref. Prąd znamionowy Wielkość wkładki A A A A 3 Rozdział Energii 16

17 SPX 3 -V akcesoria Zaciski przyłączeniowe Zaciski pryzmowe do szyn elastycznych Cu oraz przewodów jedno- lub wielożyłowych Al/Cu Nr ref. Przekrój przewodu Gabaryt SPX 3 -V mm A mm 2 250/400/630 A mm 2 250/400/630 A Rozdział Energii 17

18 SPX 3 -V akcesoria Styk sygnalizacyjny Do sygnalizacji położenia pokrywy rozłącznika: 5 A / 250 V AC lub 4 A / 30 V DC Nr ref. Gabaryt SPX 3 -V Wszystkie Rozdział Energii 18

19 SPX 3 -V akcesoria Wspornik izolacyjny systemu szyn zbiorczych 185 mm Uniwersalny wspornik szyn 185 mm, dla szyn płaskich pełnych i otworowanych Nr ref. Liczba biegunów Rozdział Energii 19

20 SPX 3 -V akcesoria Adapter do montażu DPX Adapter do montażu wyłączników DPX na systemie szyn 185 mm. Zasilanie wyłącznika z góry lub z dołu. Przyłączenie otworowanych szyn bezpośrednio do zacisków aparatu. Nr ref. Zasilanie DPX Górne lub dolne Rozdział Energii 20

21 SPX 3 -V akcesoria Przekłądniki prądowe Klasa dokładności 1, prąd strony wtórnej 5 A Nr ref. Prąd znam. Gabaryt SPX 3 -V A 160 A A 160 A A 250/400/630 A A 250/400/630 A A 250/400/630 A A 250/400/630 A A 250/400/630 A Rozdział Energii 21

22 SPX 3 -V tabela zamienników Zamienniki STARA OFERTA SPX-V NOWA OFERTA SPX3-V Nr ref. Opis Cena kat. Nowy nr ref. Nowy opis Cena kat ROZŁ.B.LIST.NH SPX-V A 635,86 zł = ROZŁ.B.LIST.NH SPX3-V A 702,70 zł ROZŁ.B.LIST.NH SPX-V 1 250A 1 611,45 zł = ROZŁ.B.LIST.NH SPX3-V 1 250A 1 611,45 zł ROZŁ.B.LIST.NH SPX-V 2 400A 1 650,72 zł = ROZŁ.B.LIST.NH SPX3-V 2 400A 1 650,72 zł ROZŁ.B.LIST.NH SPX-V 3 630A 1 833,70 zł = ROZŁ.B.LIST.NH SPX3-V 3 630A 1 833,70 zł ZACISK MOSTK.SPX00,SPX-V00 15,61 zł ZACISK MOSTK.SPX 1 58,23 zł ZACISK MOSTK.SPX 2, SPX-V ,94 zł ZACISK MOSTK.SPX 3 68,11 zł ZACISK TULEJOWY POTRÓJ. SPX 00 68,11 zł BLOKADA DO PLOMB. SPX 00 23,12 zł BLOKADA DO PLOMB. SPX ,87 zł ZESTAW MONTAŻ. TH35 SPX ,48 zł ADAPTER POJED.DO SPX-V00 185MM 337,07 zł - nie ma potrzeby stosowania WSPOR.IZOL.SYS.SZYN ZB.185MM 182,08 zł = WSPOR.IZOL.SYS.SZYN ZB. 185MM 182,08 zł Akcesoria (nowe ref.) ZACISK PRZYŁ. SPX3-V 00 48,00 zł ZACISK PRZYŁ.SPX3-V 1/2/3 96,00 zł ZACISK PRZYŁ. SPX3-V 1/2/3 155,00 zł CT 80A DO SPX3-V NH00 420,00 zł CT 150A DO SPX3-V NH00 425,00 zł CT 150A DO SPX3-V NH1/2/3 645,00 zł CT 200A DO SPX3-V NH1/2/3 645,00 zł CT 250A DO SPX3-V NH1/2/3 650,00 zł CT 400A DO SPX3-V NH1/2/3 650,00 zł CT 600A DO SPX3-V NH1/2/3 910,00 zł Wyposażenie do montażu w XL ZEST. MONAŻ. 185MM SPX-V ,79 zł = WSPORNIK MONAŻ. 185MM SPX3-V ,00 zł OSŁONA 24M DLA SPX-V 00 WYS. 600!!! 534,43 zł = OSŁONA 24M DLA SPX3-V WYS. 800!!! 640,00 zł OSŁONA 24M DLA SPX-V WYS. 900!!! 557,87 zł = OSŁONA 24M DLA SPX3-V WYS. 800!!! 640,00 zł OSŁONA 36M DLA SPX3-V WYS. 800!!! 860,00 zł ZAŚLEPKA SPX3-V 94,00 zł Rozdział Energii 22

23 SPX 3 -V montaż Montaż w XL M 36M WSPORNIK IZOL. SYST. SZYN 185 MM WSPORNIK MONAŻ. 185MM SPX3-V OSŁONA 24M DLA SPX3-V WSPORNIK IZOL. SYST. SZYN 185 MM WSPORNIK MONAŻ. 185MM SPX3-V OSŁONA 36M DLA SPX3-V ZAŚLEPKA SPX3-V Rozdział Energii 23

24 SPX 3 -V podsumowanie Najważniejsze zmiany Wysokość rozłącznika SPX 3 -V 160 A identyczna jak SPX 3 -V 250/400/630 Możliwość zabudowy przekładników prądowych 80/5 600/5 A Adapter do montażu wyłączników DPX na systemie szyn 185 mm Możliwość montażu w XL o szerokości 36M (wcześniej tylko 24M) Mniejsza wysokość i głębokość w porównaniu do starej oferty SPX-V (z wyjątkiem SPX 3 -V 160) Rozszerzenie oferty o wkładki topikowe gg i am Magazyn centralny rozłączników SPX, SPX 3 -V w Ząbkowicach Śl. poprawa dostępności Rozdział Energii 24

25 Załącznik A Dane techniczne Rozdział Energii 25

26 SPX 3 -V dane techniczne Gabaryt Prąd znamionowy I n Rodzaj prądu Napięcie znamionowe U n Napięcie znamionowe łączeniowe U e Napięcie znamionowe izolacji U imp Kategoria użytkowania EN Prąd znam. zwarciowy wytrzymywany przy zabezp. wkładką bezp. Dla wszystkich wkładek bezpiecznikowych NH o stracie mocy na fazę do: Gabaryt Prąd znamionowy I n Rodzaj prądu Napięcie znamionowe U n Napięcie znamionowe łączeniowe U e Napięcie znamionowe izolacji U imp Kategoria użytkowania EN Prąd znam. zwarciowy wytrzymywany przy zabezp. wkładką bezp. SPX 3 -V 160A SPX 3 -V 250A A 250 A AC (50/60 Hz) AC (50/60 Hz) 690 V AC 690 V AC 1000 V 1000 V 8 kv 8 kv 400V - AC 23 B 500V AC 22 B AC 22 B 690V Dla wszystkich wkładek bezpiecznikowych NH o stracie mocy na fazę do: AC 21 B (125A) 500V 100 ka 120 ka 690V 100 ka 100 ka 28 W 24 W SPX 3 -V 400A SPX 3 -V 630A A 630 A AC (50/60 Hz) AC 21 B AC (50/60 Hz) 690 V AC 690 V AC 1000 V 1000 V 8 kv 8 kv 400V AC 23 B AC 23 B 500V AC 22 B AC 22 B 690V AC 21 B AC 21 B 500V 120 ka 80 ka 690V 100 ka 80 ka 60 W 118 W Rozdział Energii 26

27 SPX 3 -V przyłączalność przewodów Gabaryt Zaciski śrubowe Zaciski śrubowe w rozłączniku Zaciski pryzmowe 00 M8 70 mm 2-1 x mm 2 rm, sm, f, f+ae 1 x 95 mm 2 rm, sm, f 1 x mm 2 sm 1 x mm 2 se 1 x mm2 rm 1 M12 2 x 185 mm mm 2 1 x 50 mm 2 re Md Nm 2 x mm 2 sm 2 x mm 2 se - 2 x mm 2 rm 2 x mm 2 re Md Nm 1 x mm 2 sm 1 x mm 2 se 1 x mm2 rm 2 M12 2 x 185 mm mm 2 1 x 50 mm 2 re Md Nm 2 x mm 2 sm 2 x mm 2 se - 2 x mm 2 rm 2 x mm 2 re Md Nm 1 x mm 2 sm 1 x mm 2 se 1 x mm2 rm 3 M12 2 x 185 mm mm 2 1 x 50 mm 2 re Md Nm 2 x mm 2 sm 2 x mm 2 se 2 x mm 2 rm 2 x mm 2 re Md Nm - Rodzaj przewodu: sm: wielożyłowy sektorowany se: jednożyłowy sektorowany rm: wielożyłowy o przekroju kołowym re: jednożyłowy o przekroju kołowym f: elastyczny AE: z końcówką kablową tulejkową Rozdział Energii 27

28 SPX dane techniczne Gabaryt SPX 000 SPX 00 SPX 1 SPX 2 SPX 3 Prąd znamionowy łączeniowy I n (A) Rodzaj prądu AC / DC Napięcie znam. łączeniowe U n (V) Napięcie znam. izolacji U i (V AC) Napięcie udarowe wytrzymywane U imp (kv) Częstotliwość (Hz) 690 V AC 440 V DC 690 V AC 440 V DC Kategoria użytkowania 415 V AC AC-23B AC-23B 690 V AC 440 V DC AC-22B; AC-23B (160A) 690 V AC 440 V DC AC-23B Kategoria użytkowania 500 V AC AC-22B AC-23B (125A) V AC 440 V DC AC-23B Kategoria użytkowania 690 V AC AC-21B AC-21B AC-21B AC-22B AC-22B Kategoria użytkowania 220 V DC Kategoria użytkowania 440 V DC Prąd znam. zwarciowy wytrzym. przy zabezpieczeniu wkładką bezp. Dla wszystkich wkładek NH o stracie mocy na fazę do: DC-21B; DC-22B (100A) DC-21B (80A); DC-22B (63A) DC-22B (160A) DC-21B(160A); DC-22B (125A) DC-20B DC-21B DC-21B 50 ka (690 V) 10,5 W 17,7 W 26 W 45 W 60 W Rozdział Energii 28

29 SPX przyłączalność przewodów Gabaryt Zaciski śrubowe Zaciski mostkowe do szyn płaskich Zaciski pryzmowe mm 2 f mm 2 f+ae - 00 M8 70 mm mm 2 rm, sm, f, f + AE 1 M mm mm 2 rm, sm, f, f + AE 2 M mm / mm 2 rm, sm, f, f + AE 3 M12 2 x 185 mm mm 2 rm, sm, f, f + AE Rodzaj przewodu: sm: wielożyłowy sektorowany rm: wielożyłowy o przekroju kołowym f: elastyczny AE: z końcówką kablową tulejkową Rozdział Energii 29

30 Załącznik B Wymiary Rozdział Energii 30

31 SPX 3 -V wymiary SPX 3 -V 00 Rozdział Energii 31

32 SPX 3 -V wymiary SPX 3 -V 1/2/3 Rozdział Energii 32

33 SPX 3 -V wymiary Wspornik izolacyjny systemu szyn zbiorczych 185 mm Rozdział Energii 33

34 SPX wymiary Montaż na płycie SPX 000 SPX 00 Rozdział Energii 34

35 SPX wymiary Montaż na płycie SPX 1/2/3 a b c d e f g SPX ,5 84 SPX SPX ,5 94, ,5 h l m p q r x SPX M10 57 SPX M10 65 SPX , M12 81 Rozdział Energii 35

36 SPX wymiary Montaż na systemie szyn zbiorczych SPX 000 SPX 00 Rozdział Energii 36

37 SPX wymiary Montaż na systemie szyn zbiorczych SPX 1/2/3 a b c d e f g SPX , SPX SPX ,5 111, ,5 h l m p q r x SPX ,5 104, M10 57 SPX ,5 M10 65 SPX , ,5 139 M12 81 Rozdział Energii 37

38 SPX wymiary (akcesoria) Osłony zacisków Styk sygnalizacyjny a b c d x / , ,5 51, Rozdział Energii 38

39 SPX wymiary (akcesoria) Pokrywy Wspornik izolacyjny szyn 60 mm Rozdział Energii 39

40 Załącznik C Dobór wkładek topikowych Rozdział Energii 40

41 SPX 3 -V tabela doboru wkładek NH Prąd znam. (A) wg. DIN SPX 3 -V I n (A) P max (W) am gg gr ar Uwaga: wartości podane w tabeli mają jedynie charakter poglądowy. Maksymalne dopuszczalne prądy znamionowe wkładek należy sprawdzić w dokumentacji dostarczanej razem z aparatem. Rozdział Energii 41

42 SPX tabela doboru wkładek NH Prąd znam. (A) wg. DIN SPX I n (A) P max (W) am gg gr ar Uwaga: wartości podane w tabeli mają jedynie charakter poglądowy. Maksymalne dopuszczalne prądy znamionowe wkładek należy sprawdzić w dokumentacji dostarczanej razem z aparatem. Rozdział Energii 42

43 Załącznik D Montaż i przyłączanie Rozdział Energii 43

44 SPX 3 -V montaż na systemie szyn 185 mm Rozdział Energii 44

45 SPX 3 -V zaciski przyłączeniowe Rozdział Energii 45

46 SPX 3 -V 1 do 3 przyłącze dolne 1/2 Sposób mocowania 1 Rozdział Energii 46

47 SPX 3 -V 1 do 3 przyłącze dolne 2/2 Sposób mocowania 2 Rozdział Energii 47

48 SPX 3 -V 1 do 3 przyłącze dolne Zaciski mostkowe Rozdział Energii 48

49 SPX 3 -V montaż wkładek NH Rozdział Energii 49

50 Dziękuję za uwagę Legrand Polska 50
