4.1. Zlewnia nr 1 Zlewnia Z1 styka się z projektowaną trasą z lewej strony od km 4+100,00 do km 4+642,35.

Transkrypt

1 strona Odwodnienie trasy 4.1. Zlewnia nr 1 Zlewnia Z1 styka się z projektowaną trasą z lewej strony od km 4+100,00 do km 4+642, Określenie wielkości spływu Zastępczy współczynnik spływu (przyjmujemy dla odpływu wiosennego) współczynnik spływu dla zlewni przyjęto jak dla gruntów o dobrej wodochłonności przy średnich spadkach terenu; Natężenie deszczu miarodajnego q współczynnik, który zależy od prawdopodobieństwa pojawienia się deszczu oraz średniej rocznej wysokości opadu (A=804 dla drogi klasy GP i przy rocznej wysokości opadu 600mm- miasto Łódź); czas trwania deszczu; prędkość przepływu [m/s]; długość rowu; wielkości pomocnicza dla pochylenia skarp m 1 =1,5, m 2 =1,5; Wielkość spływu współczynnik zależny od spadku i formy zlewni ( dla zlewni o mniejszych spadkach i wydłużonym kształcie); zastępczy współczynnik spływu [-]; natężenie deszczu miarodajnego [dm 3 /(ha s)];

2 strona Rów dla zlewni Z1 objętość wody napływającej ze zlewni w ciągu sekundy; objętość przepływu wody w rowie o przekroju trapezowym; Wielkości pomocnicze dla pochylenia skarp m 1 =1,50, m 2 =1,50: Objętość Q r przepływu: Warunek spełniony

3 strona Zlewnia nr 2 Zlewnia Z2 styka się z projektowaną trasą z prawej strony od km km 4+642,35 km 5+041, Określenie wielkości spływu Zastępczy współczynnik spływu (przyjmujemy dla odpływu wiosennego) współczynnik spływu dla zlewni przyjęto jak dla gruntów o dobrej wodochłonności przy średnich spadkach terenu; Natężenie deszczu miarodajnego q współczynnik, który zależy od prawdopodobieństwa pojawienia się deszczu oraz średniej rocznej wysokości opadu (A=804 dla drogi klasy GP i przy rocznej wysokości opadu 600mm- miasto Łódź); czas trwania deszczu; prędkość przepływu [m/s]; długość rowu; wielkości pomocnicza dla pochylenia skarp m 1 =1,5, m 2 =1,5; Wielkość spływu współczynnik zależny od spadku i formy zlewni ( dla zlewni o mniejszych spadkach i wydłużonym kształcie); zastępczy współczynnik spływu [-]; natężenie deszczu miarodajnego [dm 3 /(ha s)];

4 strona Rów dla zlewni Z2 objętość wody napływającej ze zlewni w ciągu sekundy; objętość przepływu wody w rowie o przekroju trapezowym; Wielkości pomocnicze dla pochylenia skarp m 1 =1,50, m 2 =1,50: Objętość Q r przepływu: Warunek spełniony

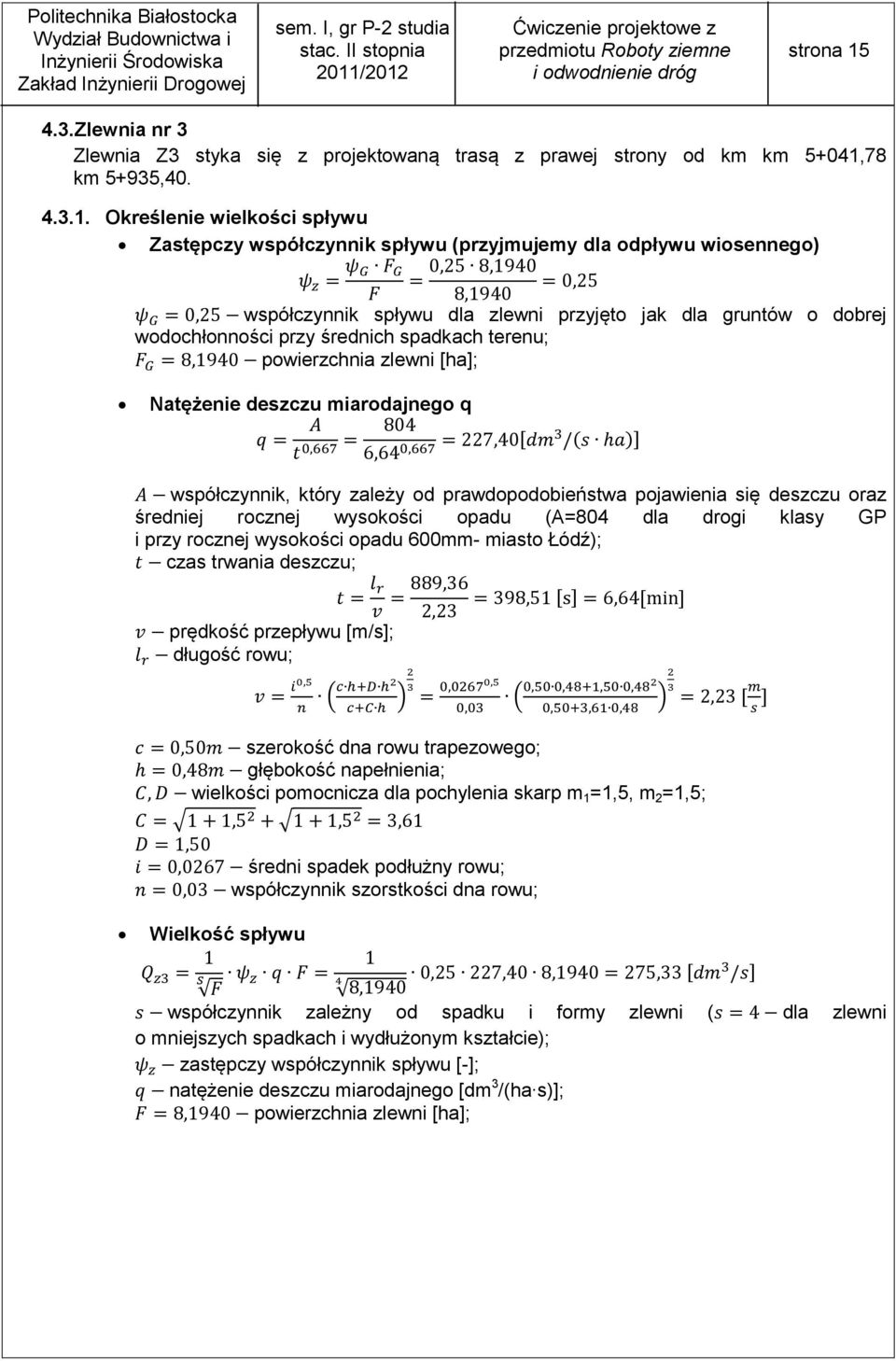

5 strona Zlewnia nr 3 Zlewnia Z3 styka się z projektowaną trasą z prawej strony od km km 5+041,78 km 5+935, Określenie wielkości spływu Zastępczy współczynnik spływu (przyjmujemy dla odpływu wiosennego) współczynnik spływu dla zlewni przyjęto jak dla gruntów o dobrej wodochłonności przy średnich spadkach terenu; Natężenie deszczu miarodajnego q współczynnik, który zależy od prawdopodobieństwa pojawienia się deszczu oraz średniej rocznej wysokości opadu (A=804 dla drogi klasy GP i przy rocznej wysokości opadu 600mm- miasto Łódź); czas trwania deszczu; prędkość przepływu [m/s]; długość rowu; wielkości pomocnicza dla pochylenia skarp m 1 =1,5, m 2 =1,5; Wielkość spływu współczynnik zależny od spadku i formy zlewni ( dla zlewni o mniejszych spadkach i wydłużonym kształcie); zastępczy współczynnik spływu [-]; natężenie deszczu miarodajnego [dm 3 /(ha s)];

6 strona Rów dla zlewni Z3 objętość wody napływającej ze zlewni w ciągu sekundy; objętość przepływu wody w rowie o przekroju trapezowym; Wielkości pomocnicze dla pochylenia skarp m 1 =1,50, m 2 =1,50: Objętość Q r przepływu:

7 strona Projektowanie przekroju poprzecznego przepustu Na projektowanym odcinku A-B-C-D trasy zaprojektowano 3 przepusty drogowe o następujących lokalizacjach: PD 1: KM 4+184,35 PD 2: KM 4+863,51 PD 3: KM 5+935, Przepust drogowy nr 1 Założenie przypadku 1: ruch spokojny (laminarny) wody w przepuście (h kr <a): Q ilość wody napływającej ze zlewni Q = Q Z1 = [m 3 /s] μ współczynnik kontrakcji, dla przepustów betonowych przyjęto μ = 0,75 f 1 pole powierzchni czynnej przekroju przepustu kołowego [m 2 ] prędkość wody w przepuście [m/s] a głębokość cieku przed zabudową [m] h kr głębokość krytyczna [m] v max = 4,50[m/s] maksymalna prędkość wody w przepuście dla koryta wykładanego kamieniem Wyznaczenie minimalnej średnicy przepustu kołowego D 1 Przyjęto rzeczywistą średnicę przepustu kołowego: D 0 = 0,60 m Obliczenie głębokości wody w przepuście h 0 Sprawdzenie warunków początkowych głębokość cieku przed zabudową (głębokość miarodajnej wody w miejscu projektowanego przepustu), przyjmujemy 80% głębokości rowu [m]

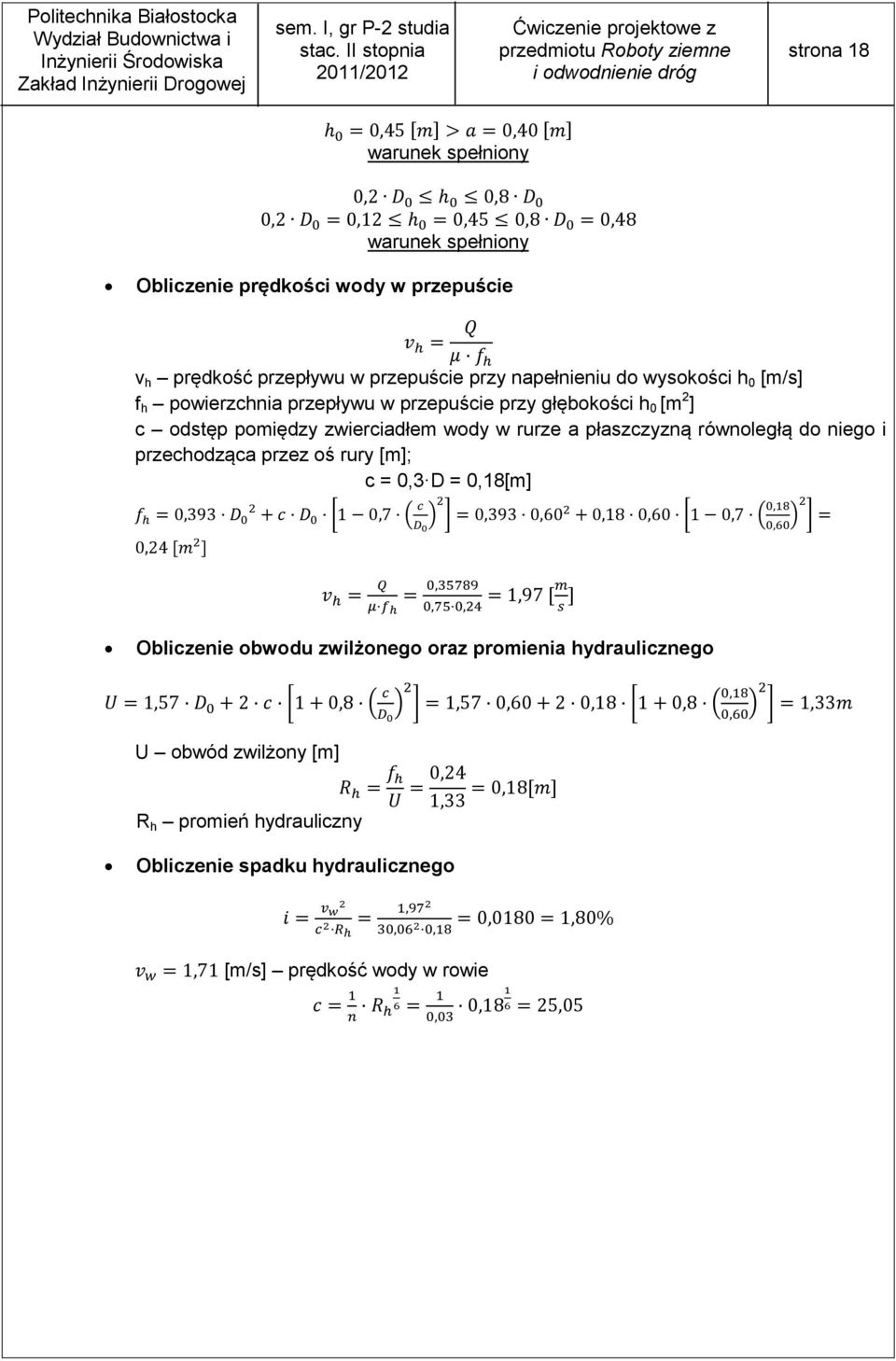

8 strona 18 warunek spełniony warunek spełniony Obliczenie prędkości wody w przepuście v h prędkość przepływu w przepuście przy napełnieniu do wysokości h 0 [m/s] f h powierzchnia przepływu w przepuście przy głębokości h 0 [m 2 ] c odstęp pomiędzy zwierciadłem wody w rurze a płaszczyzną równoległą do niego i przechodząca przez oś rury [m]; c = 0,3 D = 0,18[m] Obliczenie obwodu zwilżonego oraz promienia hydraulicznego U obwód zwilżony [m] R h promień hydrauliczny Obliczenie spadku hydraulicznego [m/s] prędkość wody w rowie
