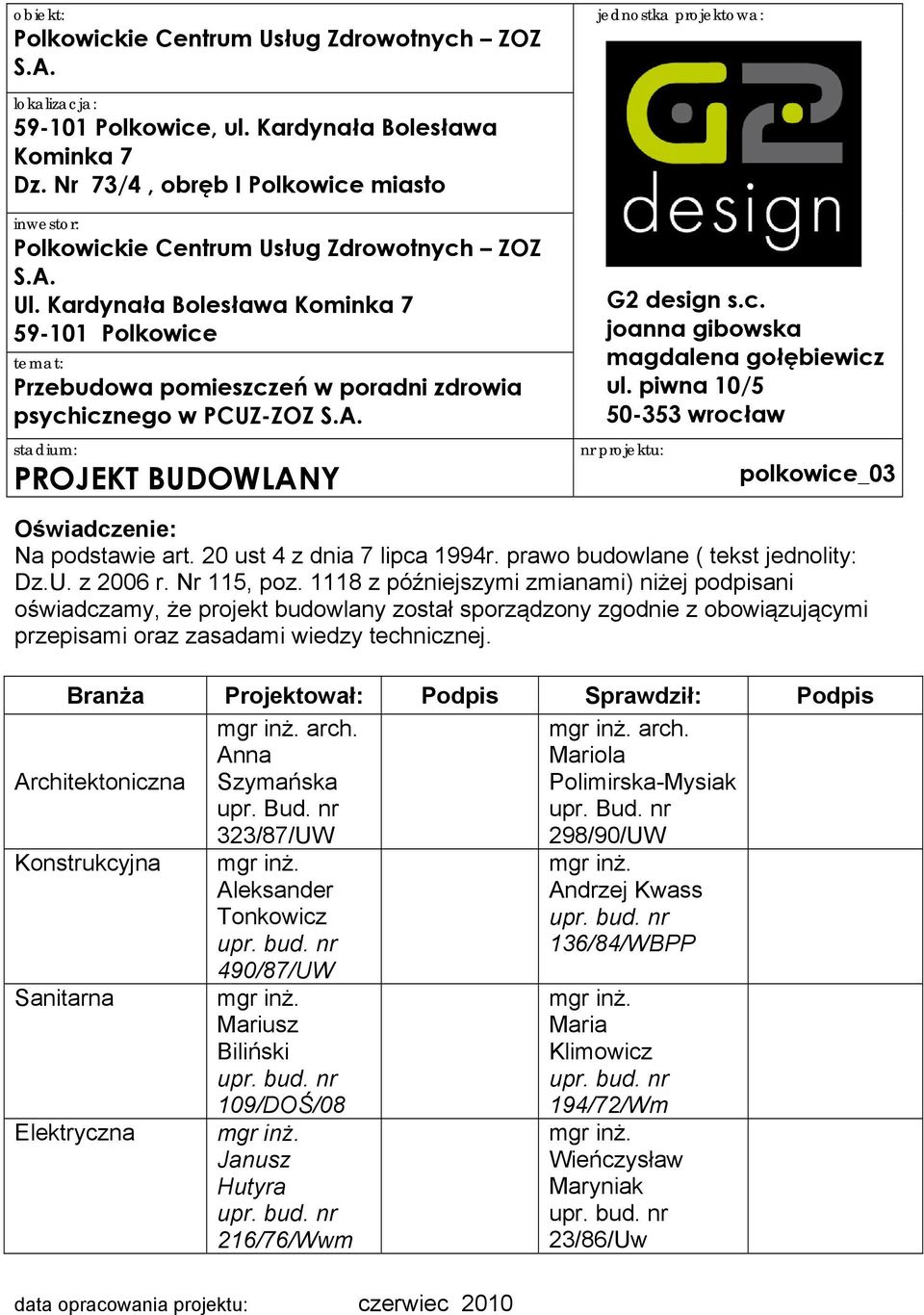

1 obiekt: Polkowickie Centrum Usług Zdrowotnych ZOZ S.A. jednostka projektowa: lokalizacja: Polkowice, ul. Kardynała Bolesława Kominka 7 Dz. Nr 73/4, obręb I Polkowice miasto inwestor: Polkowickie Centrum Usług Zdrowotnych ZOZ S.A. Ul. Kardynała Bolesława Kominka Polkowice temat: Przebudowa pomieszczeń w poradni zdrowia psychicznego w PCUZ-ZOZ S.A. stadium: PROJEKT BUDOWLANY G2 design s.c. joanna gibowska magdalena gołębiewicz ul. piwna 10/ wrocław nr projektu: polkowice_03 Oświadczenie: Na podstawie art. 20 ust 4 z dnia 7 lipca 1994r. prawo budowlane ( tekst jednolity: Dz.U. z 2006 r. Nr 115, poz z późniejszymi zmianami) niżej podpisani oświadczamy, że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Branża Projektował: Podpis Sprawdził: Podpis Architektoniczna Konstrukcyjna Sanitarna Elektryczna mgr inż. arch. Anna Szymańska upr. Bud. nr 323/87/UW mgr inż. Aleksander Tonkowicz upr. bud. nr 490/87/UW mgr inż. Mariusz Biliński upr. bud. nr 109/DOŚ/08 mgr inż. Janusz Hutyra upr. bud. nr 216/76/Wwm data opracowania projektu: czerwiec 2010 mgr inż. arch. Mariola Polimirska-Mysiak upr. Bud. nr 298/90/UW mgr inż. Andrzej Kwass upr. bud. nr 136/84/WBPP mgr inż. Maria Klimowicz upr. bud. nr 194/72/Wm mgr inż. Wieńczysław Maryniak upr. bud. nr 23/86/Uw

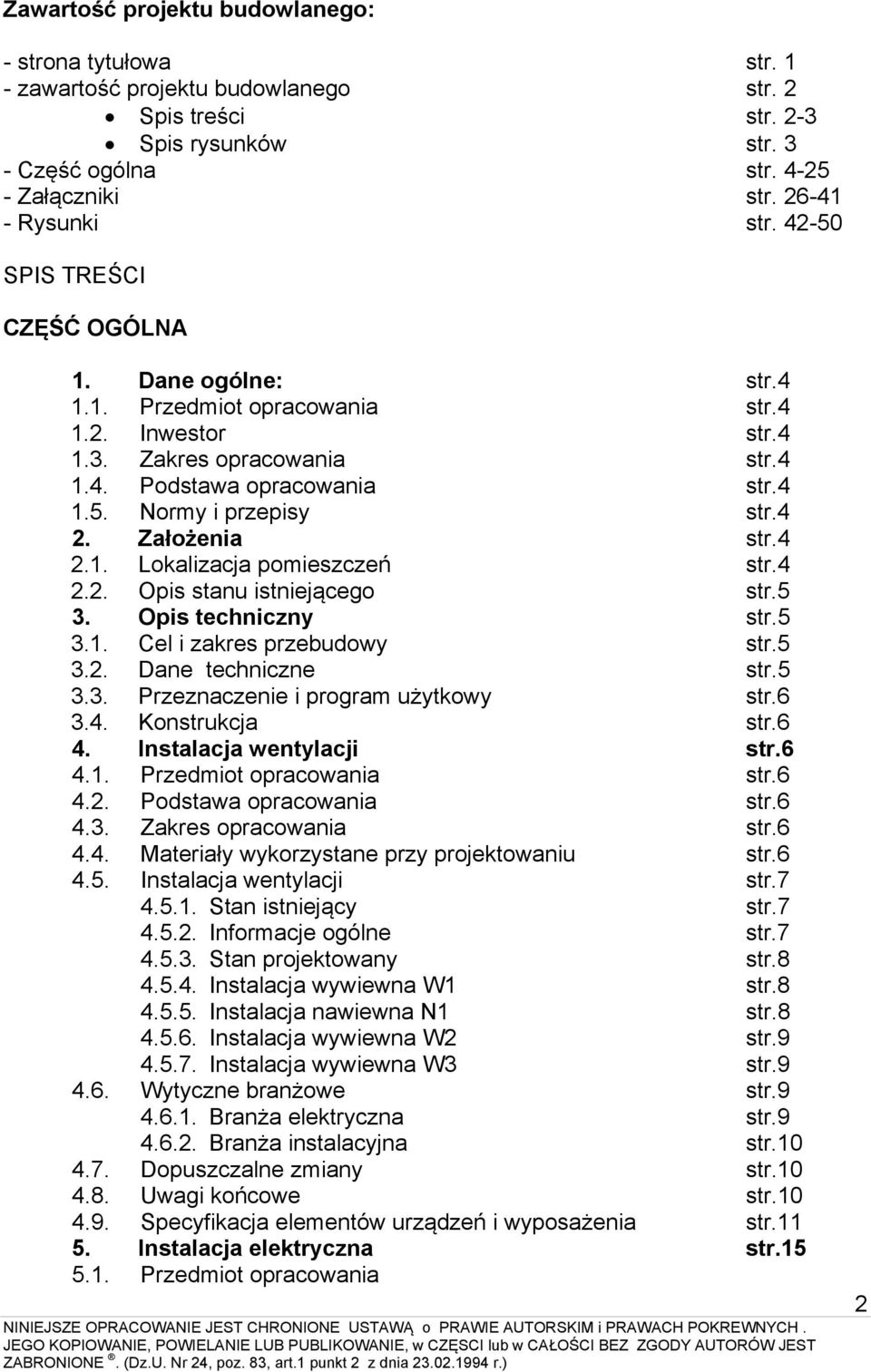

2 Zawartość projektu budowlanego: - strona tytułowa str. 1 - zawartość projektu budowlanego str. 2 Spis treści str. 2-3 Spis rysunków str. 3 - Część ogólna str Załączniki str Rysunki str SPIS TREŚCI CZĘŚĆ OGÓLNA 1. Dane ogólne: str Przedmiot opracowania str Inwestor str Zakres opracowania str Podstawa opracowania str Normy i przepisy str.4 2. Założenia str Lokalizacja pomieszczeń str Opis stanu istniejącego str.5 3. Opis techniczny str Cel i zakres przebudowy str Dane techniczne str Przeznaczenie i program użytkowy str Konstrukcja str.6 4. Instalacja wentylacji str Przedmiot opracowania str Podstawa opracowania str Zakres opracowania str Materiały wykorzystane przy projektowaniu str Instalacja wentylacji str Stan istniejący str Informacje ogólne str Stan projektowany str Instalacja wywiewna W1 str Instalacja nawiewna N1 str Instalacja wywiewna W2 str Instalacja wywiewna W3 str Wytyczne branżowe str Branża elektryczna str Branża instalacyjna str Dopuszczalne zmiany str Uwagi końcowe str Specyfikacja elementów urządzeń i wyposażenia str Instalacja elektryczna str Przedmiot opracowania 2

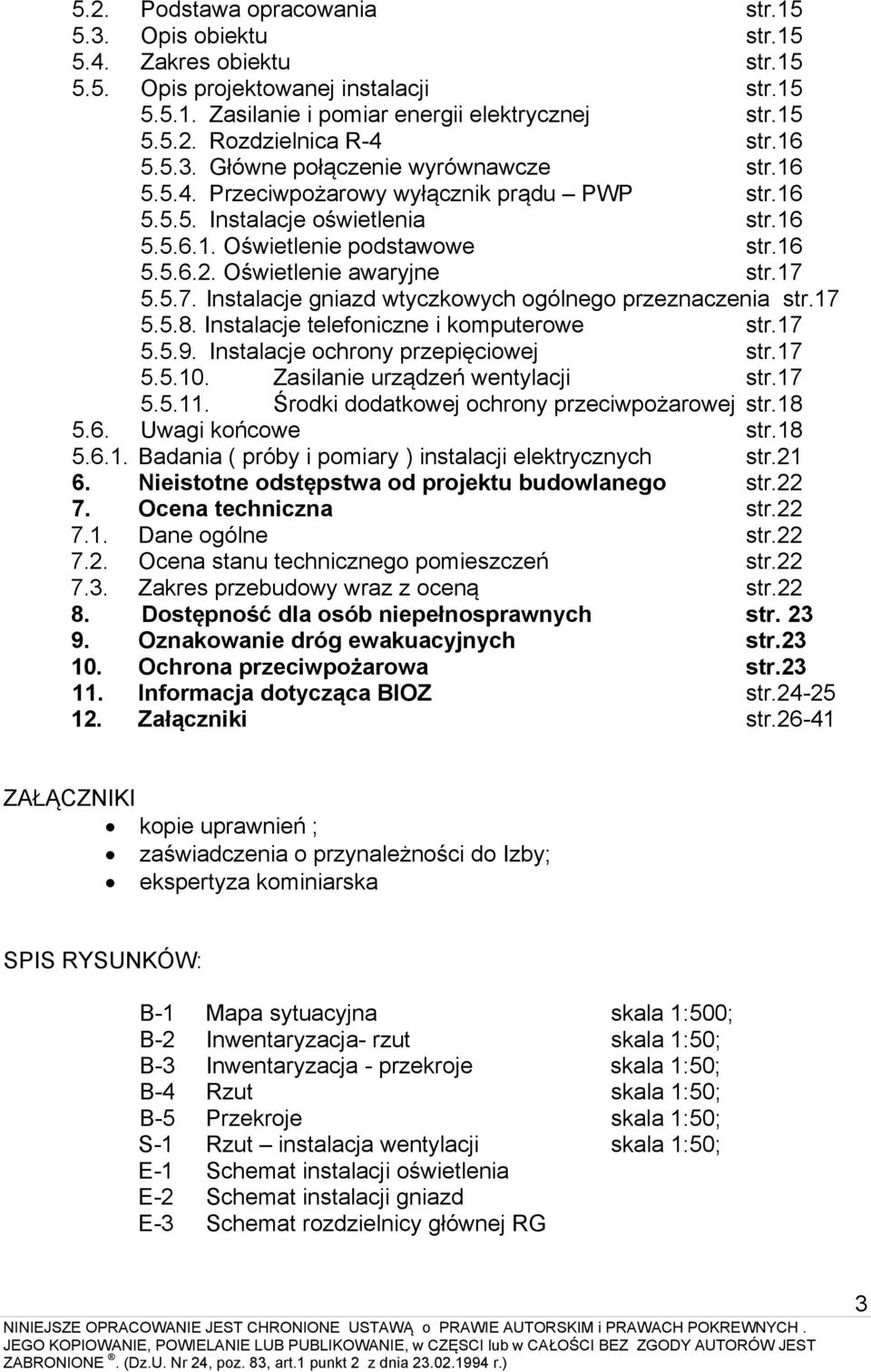

3 5.2. Podstawa opracowania str Opis obiektu str Zakres obiektu str Opis projektowanej instalacji str Zasilanie i pomiar energii elektrycznej str Rozdzielnica R-4 str Główne połączenie wyrównawcze str Przeciwpożarowy wyłącznik prądu PWP str Instalacje oświetlenia str Oświetlenie podstawowe str Oświetlenie awaryjne str Instalacje gniazd wtyczkowych ogólnego przeznaczenia str Instalacje telefoniczne i komputerowe str Instalacje ochrony przepięciowej str Zasilanie urządzeń wentylacji str Środki dodatkowej ochrony przeciwpożarowej str Uwagi końcowe str Badania ( próby i pomiary ) instalacji elektrycznych str Nieistotne odstępstwa od projektu budowlanego str Ocena techniczna str Dane ogólne str Ocena stanu technicznego pomieszczeń str Zakres przebudowy wraz z oceną str Dostępność dla osób niepełnosprawnych str Oznakowanie dróg ewakuacyjnych str Ochrona przeciwpożarowa str Informacja dotycząca BIOZ str Załączniki str ZAŁĄCZNIKI kopie uprawnień ; zaświadczenia o przynależności do Izby; ekspertyza kominiarska SPIS RYSUNKÓW: B-1 Mapa sytuacyjna skala 1:500; B-2 Inwentaryzacja- rzut skala 1:50; B-3 Inwentaryzacja - przekroje skala 1:50; B-4 Rzut skala 1:50; B-5 Przekroje skala 1:50; S-1 Rzut instalacja wentylacji skala 1:50; E-1 Schemat instalacji oświetlenia E-2 Schemat instalacji gniazd E-3 Schemat rozdzielnicy głównej RG 3

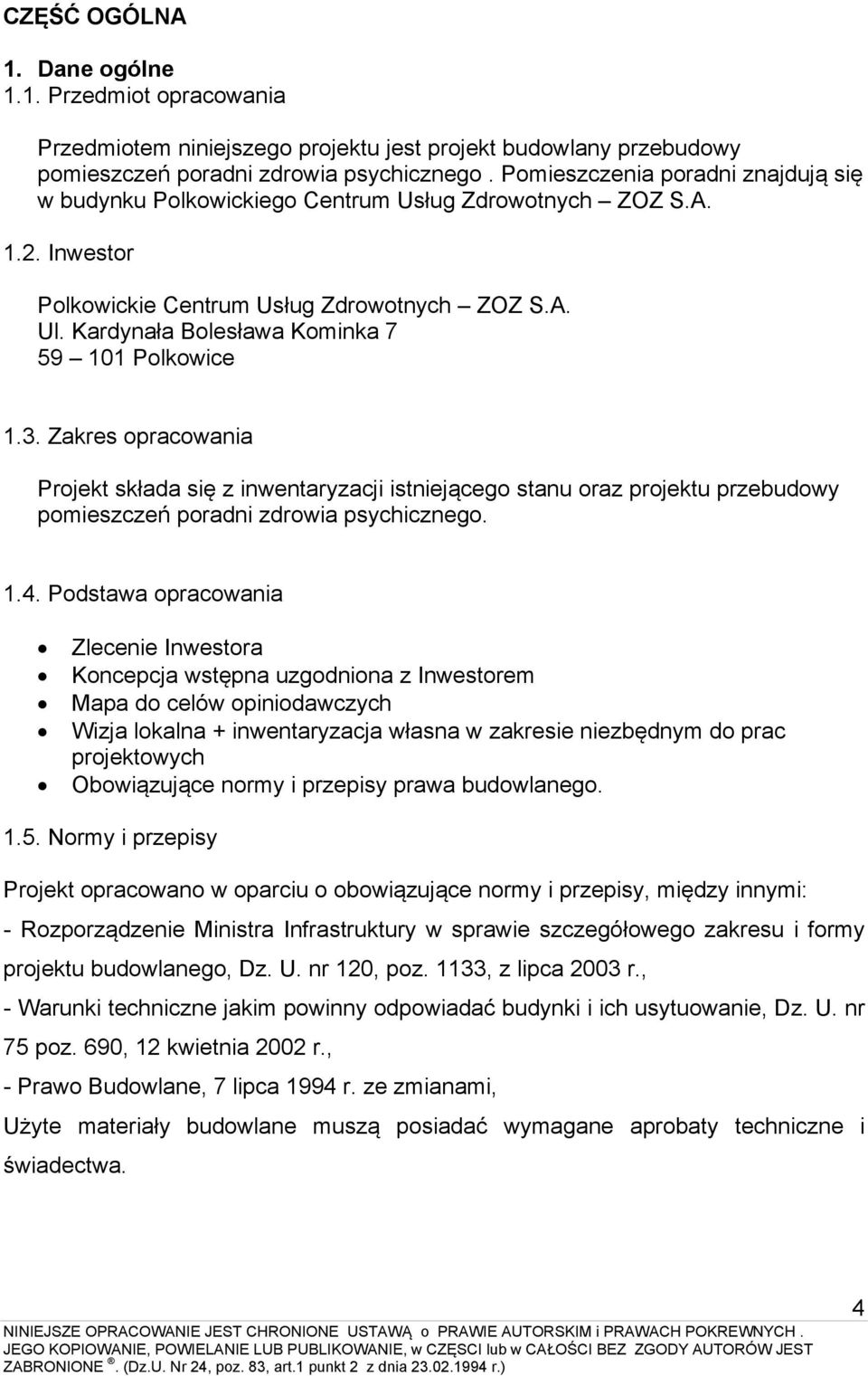

4 CZĘŚĆ OGÓLNA 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem niniejszego projektu jest projekt budowlany przebudowy pomieszczeń poradni zdrowia psychicznego. Pomieszczenia poradni znajdują się w budynku Polkowickiego Centrum Usług Zdrowotnych ZOZ S.A Inwestor Polkowickie Centrum Usług Zdrowotnych ZOZ S.A. Ul. Kardynała Bolesława Kominka Polkowice 1.3. Zakres opracowania Projekt składa się z inwentaryzacji istniejącego stanu oraz projektu przebudowy pomieszczeń poradni zdrowia psychicznego Podstawa opracowania Zlecenie Inwestora Koncepcja wstępna uzgodniona z Inwestorem Mapa do celów opiniodawczych Wizja lokalna + inwentaryzacja własna w zakresie niezbędnym do prac projektowych Obowiązujące normy i przepisy prawa budowlanego Normy i przepisy Projekt opracowano w oparciu o obowiązujące normy i przepisy, między innymi: - Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego, Dz. U. nr 120, poz. 1133, z lipca 2003 r., - Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. nr 75 poz. 690, 12 kwietnia 2002 r., - Prawo Budowlane, 7 lipca 1994 r. ze zmianami, Użyte materiały budowlane muszą posiadać wymagane aprobaty techniczne i świadectwa. 4

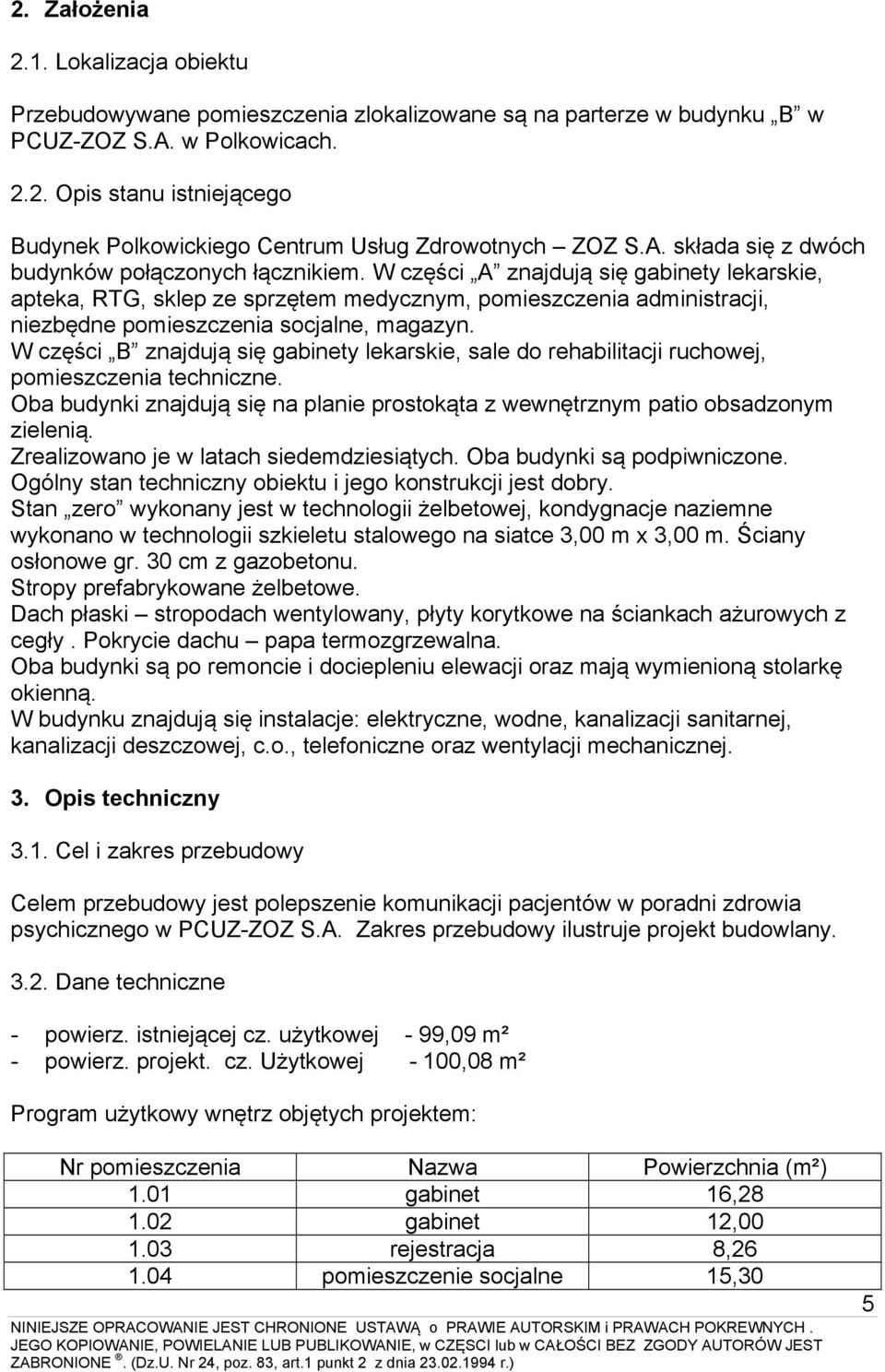

5 2. Założenia 2.1. Lokalizacja obiektu Przebudowywane pomieszczenia zlokalizowane są na parterze w budynku B w PCUZ-ZOZ S.A. w Polkowicach Opis stanu istniejącego Budynek Polkowickiego Centrum Usług Zdrowotnych ZOZ S.A. składa się z dwóch budynków połączonych łącznikiem. W części A znajdują się gabinety lekarskie, apteka, RTG, sklep ze sprzętem medycznym, pomieszczenia administracji, niezbędne pomieszczenia socjalne, magazyn. W części B znajdują się gabinety lekarskie, sale do rehabilitacji ruchowej, pomieszczenia techniczne. Oba budynki znajdują się na planie prostokąta z wewnętrznym patio obsadzonym zielenią. Zrealizowano je w latach siedemdziesiątych. Oba budynki są podpiwniczone. Ogólny stan techniczny obiektu i jego konstrukcji jest dobry. Stan zero wykonany jest w technologii żelbetowej, kondygnacje naziemne wykonano w technologii szkieletu stalowego na siatce 3,00 m x 3,00 m. Ściany osłonowe gr. 30 cm z gazobetonu. Stropy prefabrykowane żelbetowe. Dach płaski stropodach wentylowany, płyty korytkowe na ściankach ażurowych z cegły. Pokrycie dachu papa termozgrzewalna. Oba budynki są po remoncie i dociepleniu elewacji oraz mają wymienioną stolarkę okienną. W budynku znajdują się instalacje: elektryczne, wodne, kanalizacji sanitarnej, kanalizacji deszczowej, c.o., telefoniczne oraz wentylacji mechanicznej. 3. Opis techniczny 3.1. Cel i zakres przebudowy Celem przebudowy jest polepszenie komunikacji pacjentów w poradni zdrowia psychicznego w PCUZ-ZOZ S.A. Zakres przebudowy ilustruje projekt budowlany Dane techniczne - powierz. istniejącej cz. użytkowej - 99,09 m² - powierz. projekt. cz. Użytkowej - 100,08 m² Program użytkowy wnętrz objętych projektem: Nr pomieszczenia Nazwa Powierzchnia (m²) 1.01 gabinet 16, gabinet 12, rejestracja 8, pomieszczenie socjalne 15,30 5

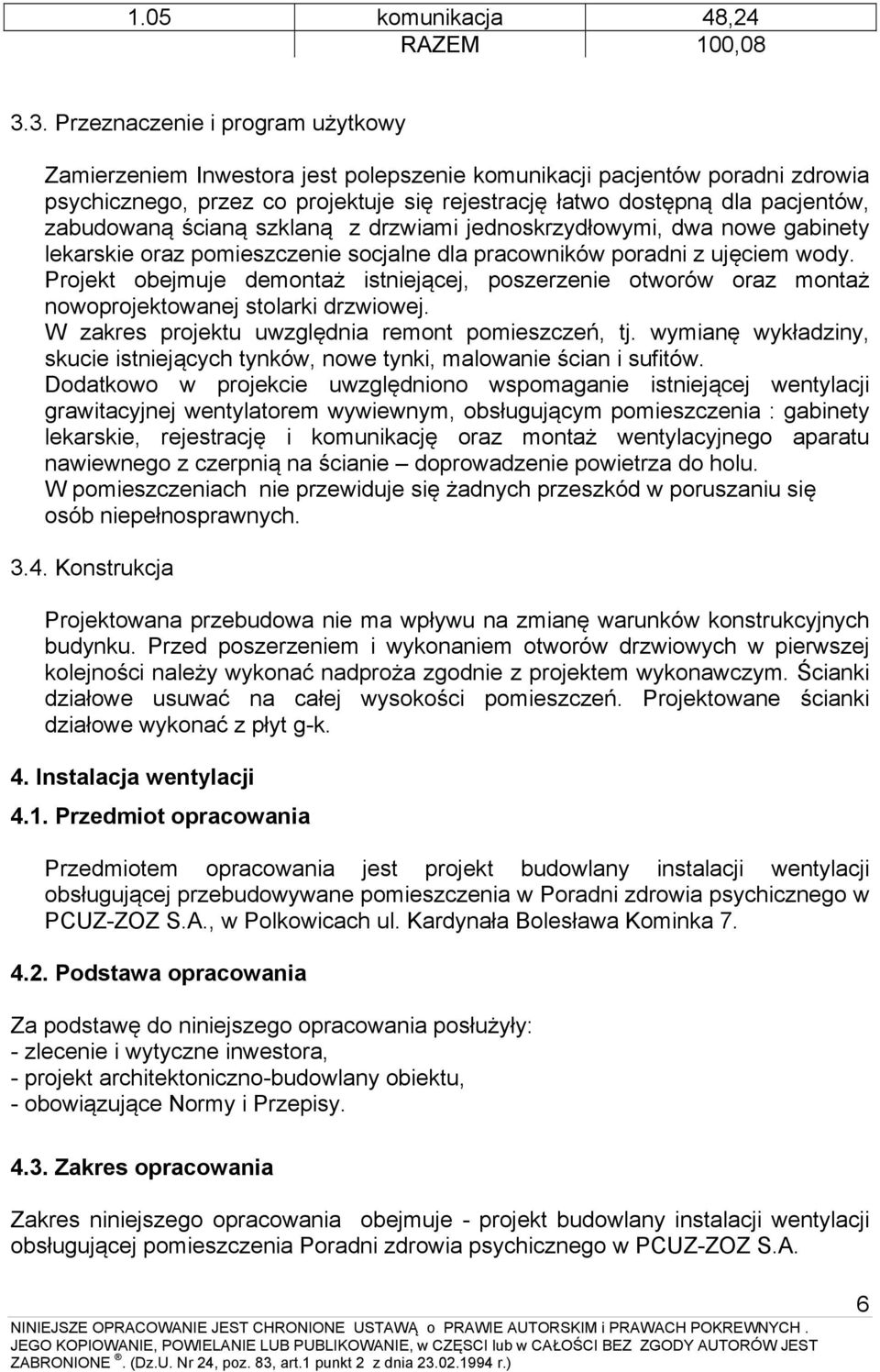

6 1.05 komunikacja 48,24 RAZEM 100, Przeznaczenie i program użytkowy Zamierzeniem Inwestora jest polepszenie komunikacji pacjentów poradni zdrowia psychicznego, przez co projektuje się rejestrację łatwo dostępną dla pacjentów, zabudowaną ścianą szklaną z drzwiami jednoskrzydłowymi, dwa nowe gabinety lekarskie oraz pomieszczenie socjalne dla pracowników poradni z ujęciem wody. Projekt obejmuje demontaż istniejącej, poszerzenie otworów oraz montaż nowoprojektowanej stolarki drzwiowej. W zakres projektu uwzględnia remont pomieszczeń, tj. wymianę wykładziny, skucie istniejących tynków, nowe tynki, malowanie ścian i sufitów. Dodatkowo w projekcie uwzględniono wspomaganie istniejącej wentylacji grawitacyjnej wentylatorem wywiewnym, obsługującym pomieszczenia : gabinety lekarskie, rejestrację i komunikację oraz montaż wentylacyjnego aparatu nawiewnego z czerpnią na ścianie doprowadzenie powietrza do holu. W pomieszczeniach nie przewiduje się żadnych przeszkód w poruszaniu się osób niepełnosprawnych Konstrukcja Projektowana przebudowa nie ma wpływu na zmianę warunków konstrukcyjnych budynku. Przed poszerzeniem i wykonaniem otworów drzwiowych w pierwszej kolejności należy wykonać nadproża zgodnie z projektem wykonawczym. Ścianki działowe usuwać na całej wysokości pomieszczeń. Projektowane ścianki działowe wykonać z płyt g-k. 4. Instalacja wentylacji 4.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji wentylacji obsługującej przebudowywane pomieszczenia w Poradni zdrowia psychicznego w PCUZ-ZOZ S.A., w Polkowicach ul. Kardynała Bolesława Kominka Podstawa opracowania Za podstawę do niniejszego opracowania posłużyły: - zlecenie i wytyczne inwestora, - projekt architektoniczno-budowlany obiektu, - obowiązujące Normy i Przepisy Zakres opracowania Zakres niniejszego opracowania obejmuje - projekt budowlany instalacji wentylacji obsługującej pomieszczenia Poradni zdrowia psychicznego w PCUZ-ZOZ S.A. 6

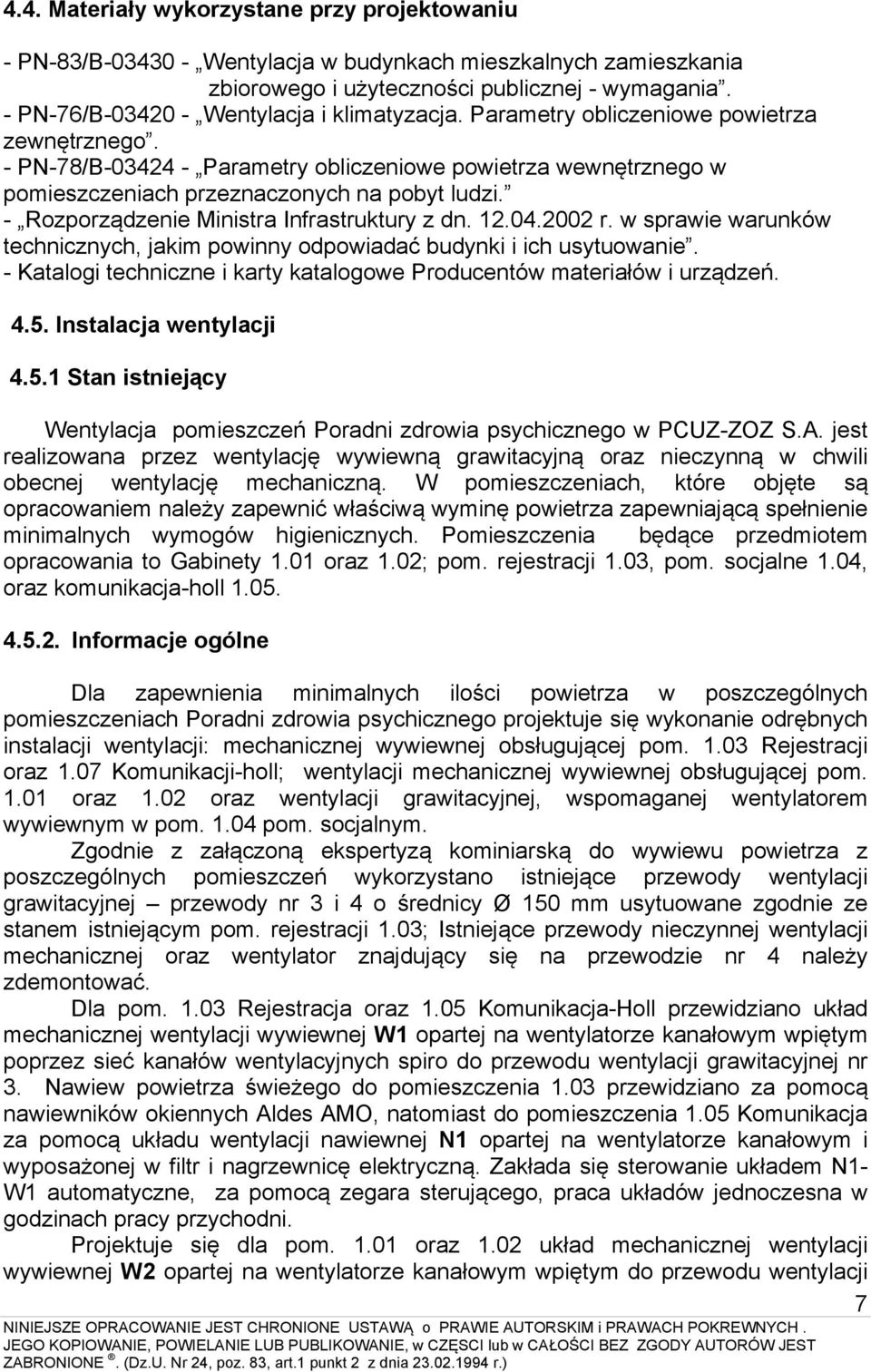

7 4.4. Materiały wykorzystane przy projektowaniu - PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej - wymagania. - PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. - PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych na pobyt ludzi. - Rozporządzenie Ministra Infrastruktury z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - Katalogi techniczne i karty katalogowe Producentów materiałów i urządzeń Instalacja wentylacji Stan istniejący Wentylacja pomieszczeń Poradni zdrowia psychicznego w PCUZ-ZOZ S.A. jest realizowana przez wentylację wywiewną grawitacyjną oraz nieczynną w chwili obecnej wentylację mechaniczną. W pomieszczeniach, które objęte są opracowaniem należy zapewnić właściwą wyminę powietrza zapewniającą spełnienie minimalnych wymogów higienicznych. Pomieszczenia będące przedmiotem opracowania to Gabinety 1.01 oraz 1.02; pom. rejestracji 1.03, pom. socjalne 1.04, oraz komunikacja-holl Informacje ogólne Dla zapewnienia minimalnych ilości powietrza w poszczególnych pomieszczeniach Poradni zdrowia psychicznego projektuje się wykonanie odrębnych instalacji wentylacji: mechanicznej wywiewnej obsługującej pom Rejestracji oraz 1.07 Komunikacji-holl; wentylacji mechanicznej wywiewnej obsługującej pom oraz 1.02 oraz wentylacji grawitacyjnej, wspomaganej wentylatorem wywiewnym w pom pom. socjalnym. Zgodnie z załączoną ekspertyzą kominiarską do wywiewu powietrza z poszczególnych pomieszczeń wykorzystano istniejące przewody wentylacji grawitacyjnej przewody nr 3 i 4 o średnicy Ø 150 mm usytuowane zgodnie ze stanem istniejącym pom. rejestracji 1.03; Istniejące przewody nieczynnej wentylacji mechanicznej oraz wentylator znajdujący się na przewodzie nr 4 należy zdemontować. Dla pom Rejestracja oraz 1.05 Komunikacja-Holl przewidziano układ mechanicznej wentylacji wywiewnej W1 opartej na wentylatorze kanałowym wpiętym poprzez sieć kanałów wentylacyjnych spiro do przewodu wentylacji grawitacyjnej nr 3. Nawiew powietrza świeżego do pomieszczenia 1.03 przewidziano za pomocą nawiewników okiennych Aldes AMO, natomiast do pomieszczenia 1.05 Komunikacja za pomocą układu wentylacji nawiewnej N1 opartej na wentylatorze kanałowym i wyposażonej w filtr i nagrzewnicę elektryczną. Zakłada się sterowanie układem N1- W1 automatyczne, za pomocą zegara sterującego, praca układów jednoczesna w godzinach pracy przychodni. Projektuje się dla pom oraz 1.02 układ mechanicznej wentylacji wywiewnej W2 opartej na wentylatorze kanałowym wpiętym do przewodu wentylacji 7

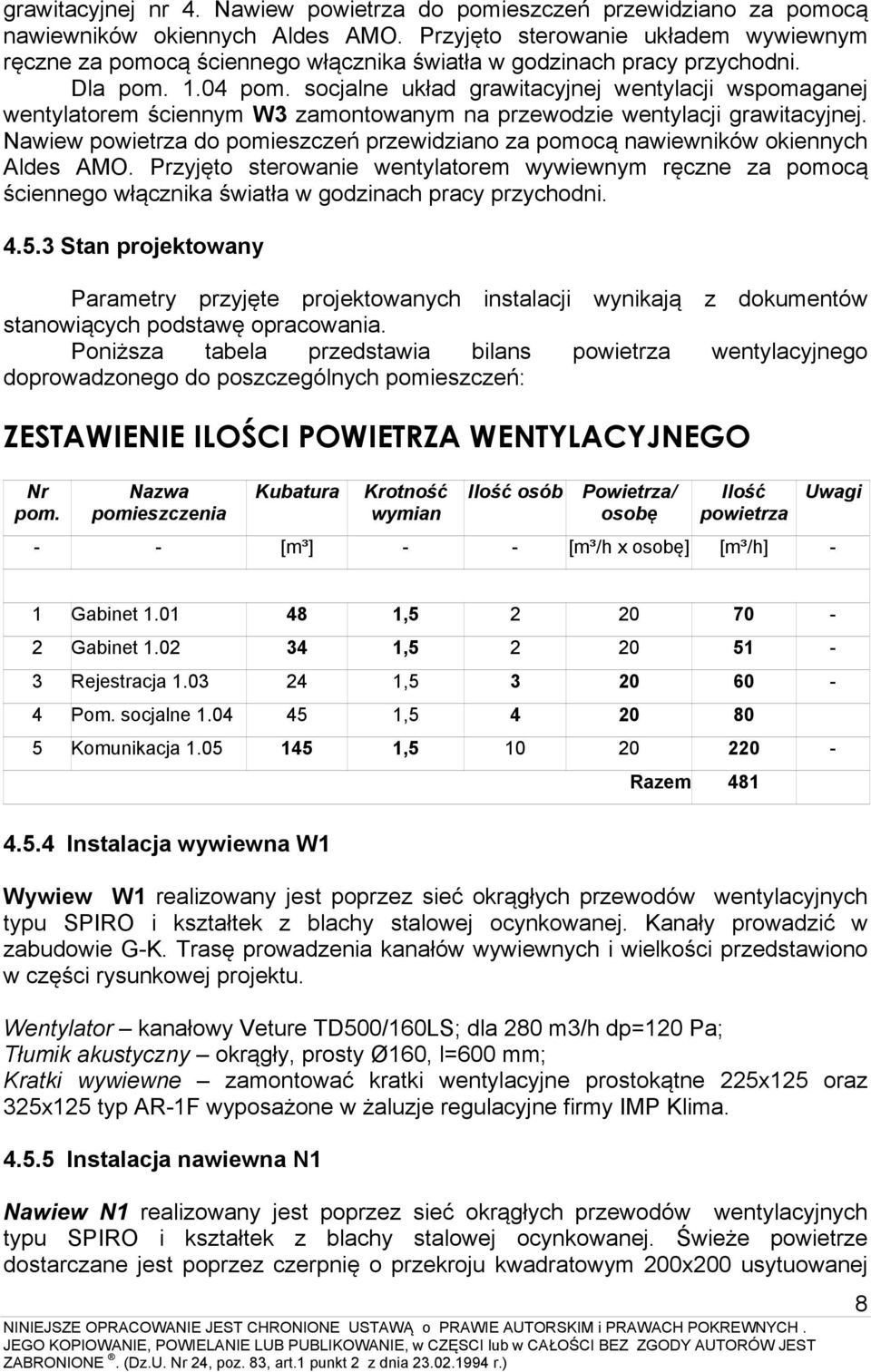

8 grawitacyjnej nr 4. Nawiew powietrza do pomieszczeń przewidziano za pomocą nawiewników okiennych Aldes AMO. Przyjęto sterowanie układem wywiewnym ręczne za pomocą ściennego włącznika światła w godzinach pracy przychodni. Dla pom pom. socjalne układ grawitacyjnej wentylacji wspomaganej wentylatorem ściennym W3 zamontowanym na przewodzie wentylacji grawitacyjnej. Nawiew powietrza do pomieszczeń przewidziano za pomocą nawiewników okiennych Aldes AMO. Przyjęto sterowanie wentylatorem wywiewnym ręczne za pomocą ściennego włącznika światła w godzinach pracy przychodni Stan projektowany Parametry przyjęte projektowanych instalacji wynikają z dokumentów stanowiących podstawę opracowania. Poniższa tabela przedstawia bilans powietrza wentylacyjnego doprowadzonego do poszczególnych pomieszczeń: ZESTAWIENIE ILOŚCI POWIETRZA WENTYLACYJNEGO Nr pom. Nazwa pomieszczenia Kubatura Krotność wymian Ilość osób Powietrza/ osobę Ilość powietrza - - [m³] - - [m³/h x osobę] [m³/h] - Uwagi 1 Gabinet , Gabinet , Rejestracja , Pom. socjalne , Komunikacja , Razem Instalacja wywiewna W1 Wywiew W1 realizowany jest poprzez sieć ch przewodów wentylacyjnych typu SPIRO i kształtek z blachy stalowej ocynkowanej. Kanały prowadzić w zabudowie G-K. Trasę prowadzenia kanałów wywiewnych i wielkości przedstawiono w części rysunkowej projektu. Wentylator kanałowy Veture TD500/160LS; dla 280 m3/h dp=120 Pa; Tłumik akustyczny, prosty Ø160, l=600 mm; Kratki wywiewne zamontować kratki wentylacyjne prostokątne 225x125 oraz 325x125 typ AR-1F wyposażone w żaluzje regulacyjne firmy IMP Klima Instalacja nawiewna N1 Nawiew N1 realizowany jest poprzez sieć ch przewodów wentylacyjnych typu SPIRO i kształtek z blachy stalowej ocynkowanej. Świeże powietrze dostarczane jest poprzez czerpnię o przekroju kwadratowym 200x200 usytuowanej 8

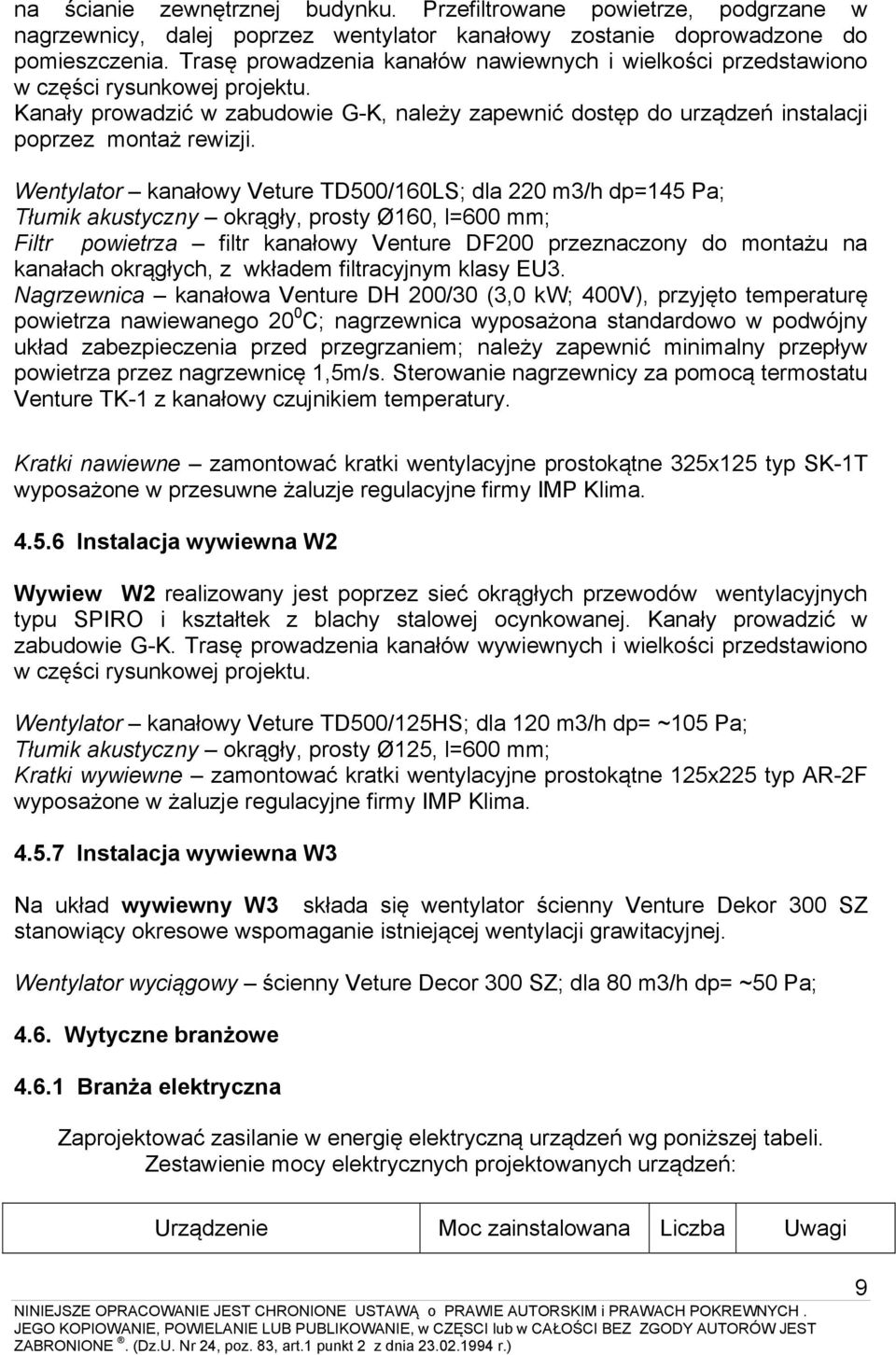

9 na ścianie zewnętrznej budynku. Przefiltrowane powietrze, podgrzane w nagrzewnicy, dalej poprzez wentylator kanałowy zostanie doprowadzone do pomieszczenia. Trasę prowadzenia kanałów nawiewnych i wielkości przedstawiono w części rysunkowej projektu. Kanały prowadzić w zabudowie G-K, należy zapewnić dostęp do urządzeń instalacji poprzez montaż rewizji. Wentylator kanałowy Veture TD500/160LS; dla 220 m3/h dp=145 Pa; Tłumik akustyczny, prosty Ø160, l=600 mm; Filtr powietrza filtr kanałowy Venture DF200 przeznaczony do montażu na kanałach ch, z wkładem filtracyjnym klasy EU3. Nagrzewnica kanałowa Venture DH 200/30 (3,0 kw; 400V), przyjęto temperaturę powietrza nawiewanego 20 0 C; nagrzewnica wyposażona standardowo w podwójny układ zabezpieczenia przed przegrzaniem; należy zapewnić minimalny przepływ powietrza przez nagrzewnicę 1,5m/s. Sterowanie nagrzewnicy za pomocą termostatu Venture TK-1 z kanałowy czujnikiem temperatury. Kratki nawiewne zamontować kratki wentylacyjne prostokątne 325x125 typ SK-1T wyposażone w przesuwne żaluzje regulacyjne firmy IMP Klima Instalacja wywiewna W2 Wywiew W2 realizowany jest poprzez sieć ch przewodów wentylacyjnych typu SPIRO i kształtek z blachy stalowej ocynkowanej. Kanały prowadzić w zabudowie G-K. Trasę prowadzenia kanałów wywiewnych i wielkości przedstawiono w części rysunkowej projektu. Wentylator kanałowy Veture TD500/125HS; dla 120 m3/h dp= ~105 Pa; Tłumik akustyczny, prosty Ø125, l=600 mm; Kratki wywiewne zamontować kratki wentylacyjne prostokątne 125x225 typ AR-2F wyposażone w żaluzje regulacyjne firmy IMP Klima Instalacja wywiewna W3 Na układ wywiewny W3 składa się wentylator ścienny Venture Dekor 300 SZ stanowiący okresowe wspomaganie istniejącej wentylacji grawitacyjnej. Wentylator wyciągowy ścienny Veture Decor 300 SZ; dla 80 m3/h dp= ~50 Pa; 4.6. Wytyczne branżowe Branża elektryczna Zaprojektować zasilanie w energię elektryczną urządzeń wg poniższej tabeli. Zestawienie mocy elektrycznych projektowanych urządzeń: Urządzenie Moc zainstalowana Liczba Uwagi 9

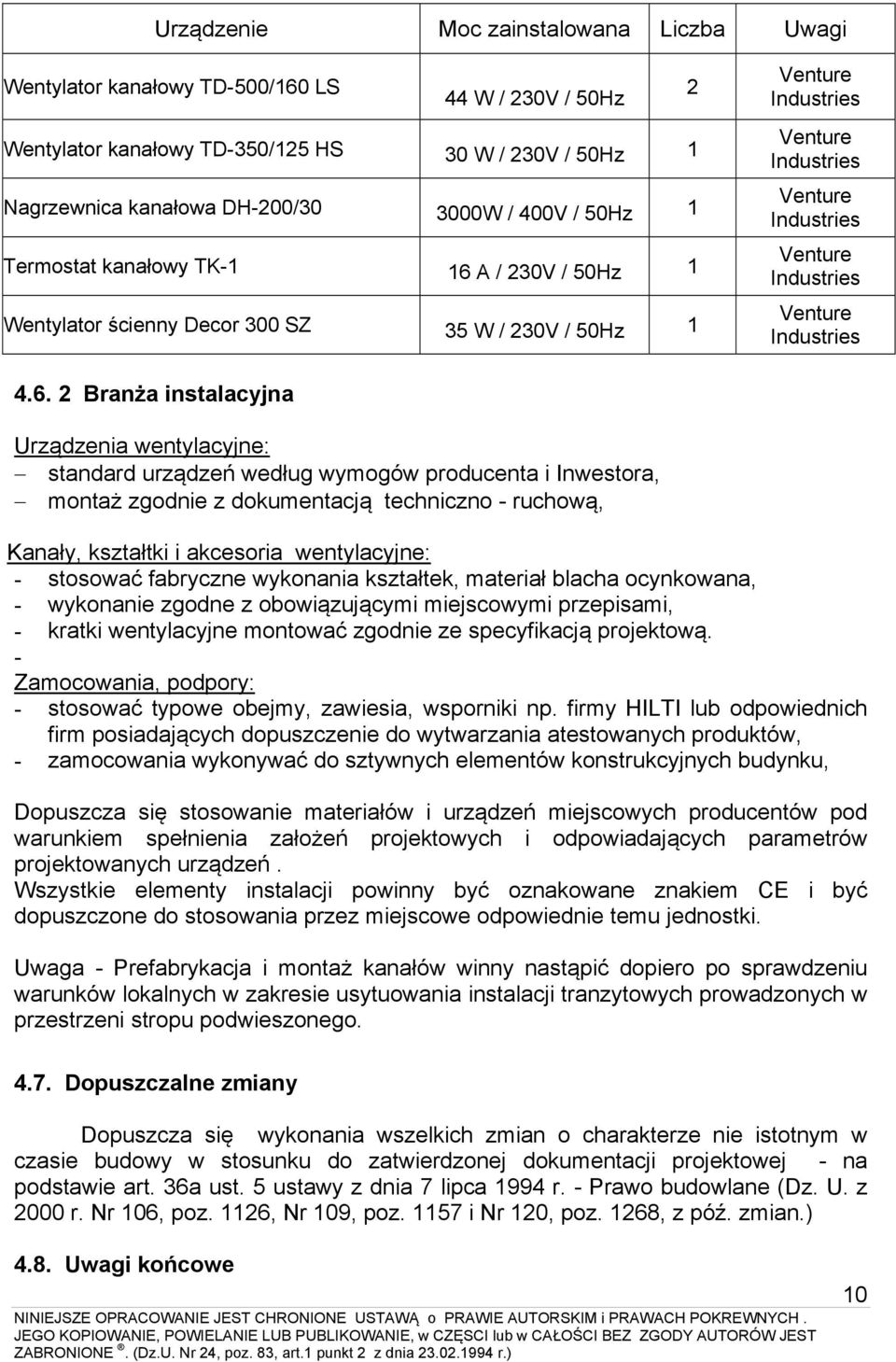

10 Urządzenie Moc zainstalowana Liczba Uwagi Wentylator kanałowy TD-500/160 LS 44 W / 230V / 50Hz 2 Wentylator kanałowy TD-350/125 HS 30 W / 230V / 50Hz 1 Nagrzewnica kanałowa DH-200/ W / 400V / 50Hz 1 Termostat kanałowy TK-1 16 A / 230V / 50Hz 1 Wentylator ścienny Decor 300 SZ 35 W / 230V / 50Hz 1 Venture Industries Venture Industries Venture Industries Venture Industries Venture Industries Branża instalacyjna Urządzenia wentylacyjne: standard urządzeń według wymogów producenta i Inwestora, montaż zgodnie z dokumentacją techniczno - ruchową, Kanały, kształtki i akcesoria wentylacyjne: - stosować fabryczne wykonania kształtek, materiał blacha ocynkowana, - wykonanie zgodne z obowiązującymi miejscowymi przepisami, - kratki wentylacyjne montować zgodnie ze specyfikacją projektową. - Zamocowania, podpory: - stosować typowe obejmy, zawiesia, wsporniki np. firmy HILTI lub odpowiednich firm posiadających dopuszczenie do wytwarzania atestowanych produktów, - zamocowania wykonywać do sztywnych elementów konstrukcyjnych budynku, Dopuszcza się stosowanie materiałów i urządzeń miejscowych producentów pod warunkiem spełnienia założeń projektowych i odpowiadających parametrów projektowanych urządzeń. Wszystkie elementy instalacji powinny być oznakowane znakiem CE i być dopuszczone do stosowania przez miejscowe odpowiednie temu jednostki. Uwaga - Prefabrykacja i montaż kanałów winny nastąpić dopiero po sprawdzeniu warunków lokalnych w zakresie usytuowania instalacji tranzytowych prowadzonych w przestrzeni stropu podwieszonego Dopuszczalne zmiany Dopuszcza się wykonania wszelkich zmian o charakterze nie istotnym w czasie budowy w stosunku do zatwierdzonej dokumentacji projektowej - na podstawie art. 36a ust. 5 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z póź. zmian.) 4.8. Uwagi końcowe 10

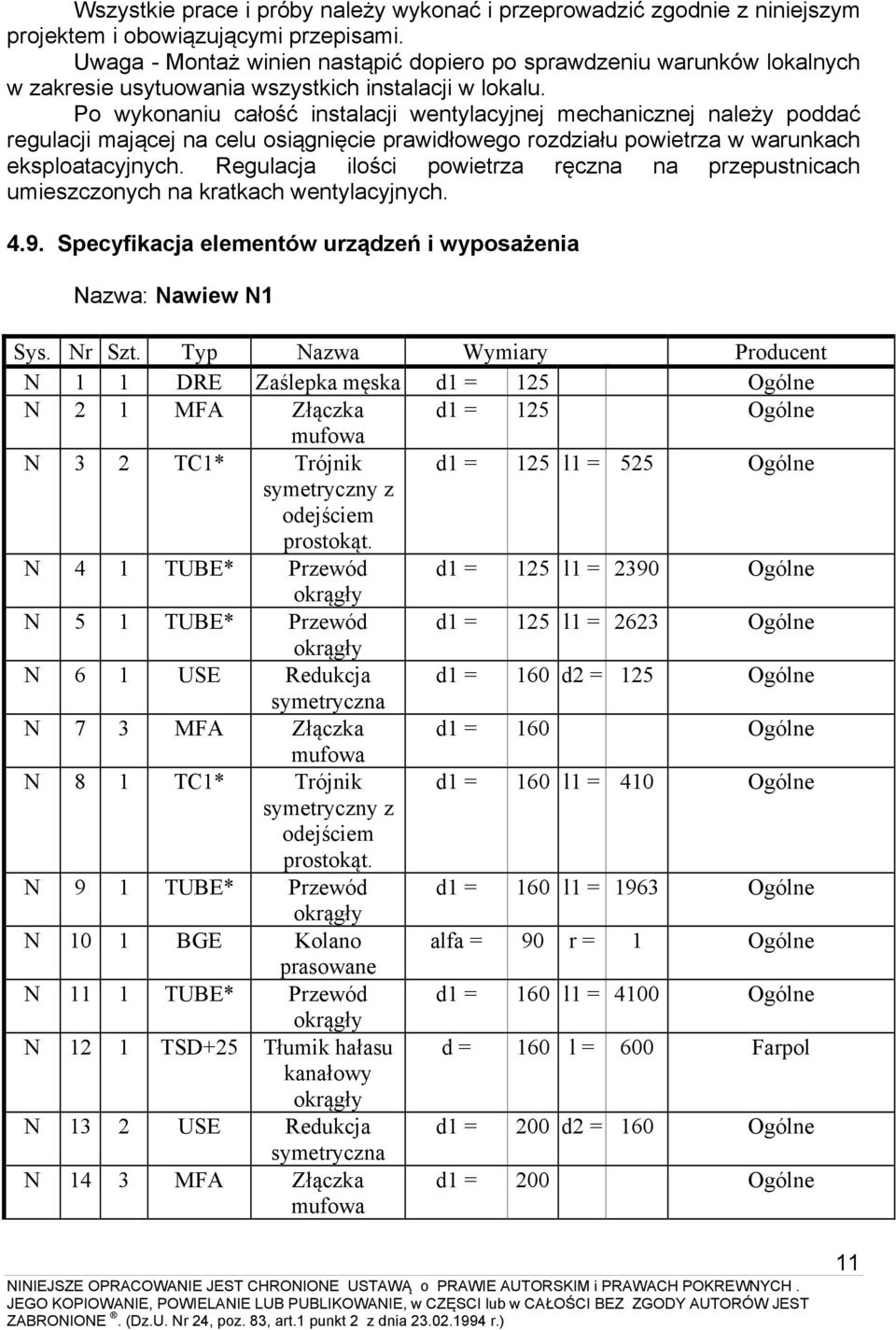

11 Wszystkie prace i próby należy wykonać i przeprowadzić zgodnie z niniejszym projektem i obowiązującymi przepisami. Uwaga - Montaż winien nastąpić dopiero po sprawdzeniu warunków lokalnych w zakresie usytuowania wszystkich instalacji w lokalu. Po wykonaniu całość instalacji wentylacyjnej mechanicznej należy poddać regulacji mającej na celu osiągnięcie prawidłowego rozdziału powietrza w warunkach eksploatacyjnych. Regulacja ilości powietrza ręczna na przepustnicach umieszczonych na kratkach wentylacyjnych Specyfikacja elementów urządzeń i wyposażenia Nazwa: Nawiew N1 Sys. Nr Szt. Typ Nazwa Wymiary Producent N 1 1 DRE Zaślepka męska d1 = 125 Ogólne N 2 1 MFA Złączka d1 = 125 Ogólne mufowa N 3 2 TC1* Trójnik d1 = 125 l1 = 525 Ogólne symetryczny z odejściem prostokąt. N 4 1 TUBE* Przewód d1 = 125 l1 = 2390 Ogólne N 5 1 TUBE* Przewód d1 = 125 l1 = 2623 Ogólne N 6 1 USE Redukcja d1 = 160 d2 = 125 Ogólne symetryczna N 7 3 MFA Złączka d1 = 160 Ogólne mufowa N 8 1 TC1* Trójnik d1 = 160 l1 = 410 Ogólne symetryczny z odejściem prostokąt. N 9 1 TUBE* Przewód d1 = 160 l1 = 1963 Ogólne N 10 1 BGE Kolano alfa = 90 r = 1 Ogólne prasowane N 11 1 TUBE* Przewód d1 = 160 l1 = 4100 Ogólne N 12 1 TSD+25 Tłumik hałasu d = 160 l = 600 Farpol kanałowy N 13 2 USE Redukcja d1 = 200 d2 = 160 Ogólne symetryczna N 14 3 MFA Złączka mufowa d1 = 200 Ogólne 11

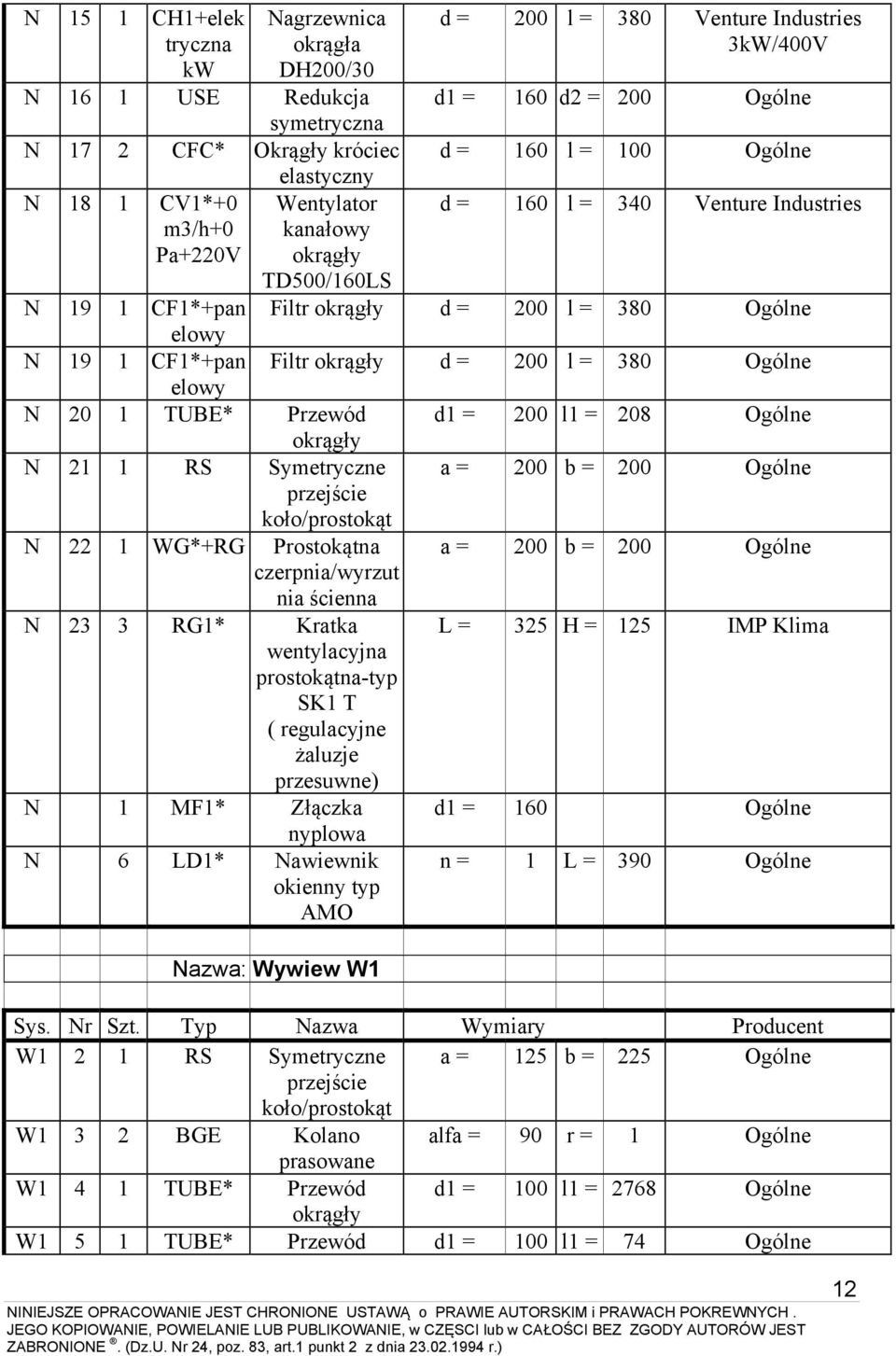

12 N 15 1 CH1+elek tryczna kw Nagrzewnica okrągła DH200/30 N 16 1 USE Redukcja symetryczna N 17 2 CFC* Okrągły króciec elastyczny N 18 1 CV1*+0 Wentylator m3/h+0 kanałowy Pa+220V d = 200 l = 380 Venture Industries 3kW/400V d1 = 160 d2 = 200 Ogólne d = 160 l = 100 Ogólne d = 160 l = 340 Venture Industries TD500/160LS N 19 1 CF1*+pan Filtr d = 200 l = 380 Ogólne elowy N 19 1 CF1*+pan Filtr d = 200 l = 380 Ogólne elowy N 20 1 TUBE* Przewód d1 = 200 l1 = 208 Ogólne N 21 1 RS Symetryczne a = 200 b = 200 Ogólne przejście koło/prostokąt N 22 1 WG*+RG Prostokątna czerpnia/wyrzut nia ścienna N 23 3 RG1* Kratka wentylacyjna prostokątna-typ SK1 T ( regulacyjne żaluzje przesuwne) N 1 MF1* Złączka nyplowa N 6 LD1* Nawiewnik okienny typ AMO Nazwa: Wywiew W1 a = 200 b = 200 Ogólne L = 325 H = 125 IMP Klima d1 = 160 Ogólne n = 1 L = 390 Ogólne Sys. Nr Szt. Typ Nazwa Wymiary Producent W1 2 1 RS Symetryczne a = 125 b = 225 Ogólne przejście koło/prostokąt W1 3 2 BGE Kolano alfa = 90 r = 1 Ogólne prasowane W1 4 1 TUBE* Przewód d1 = 100 l1 = 2768 Ogólne W1 5 1 TUBE* Przewód d1 = 100 l1 = 74 Ogólne 12

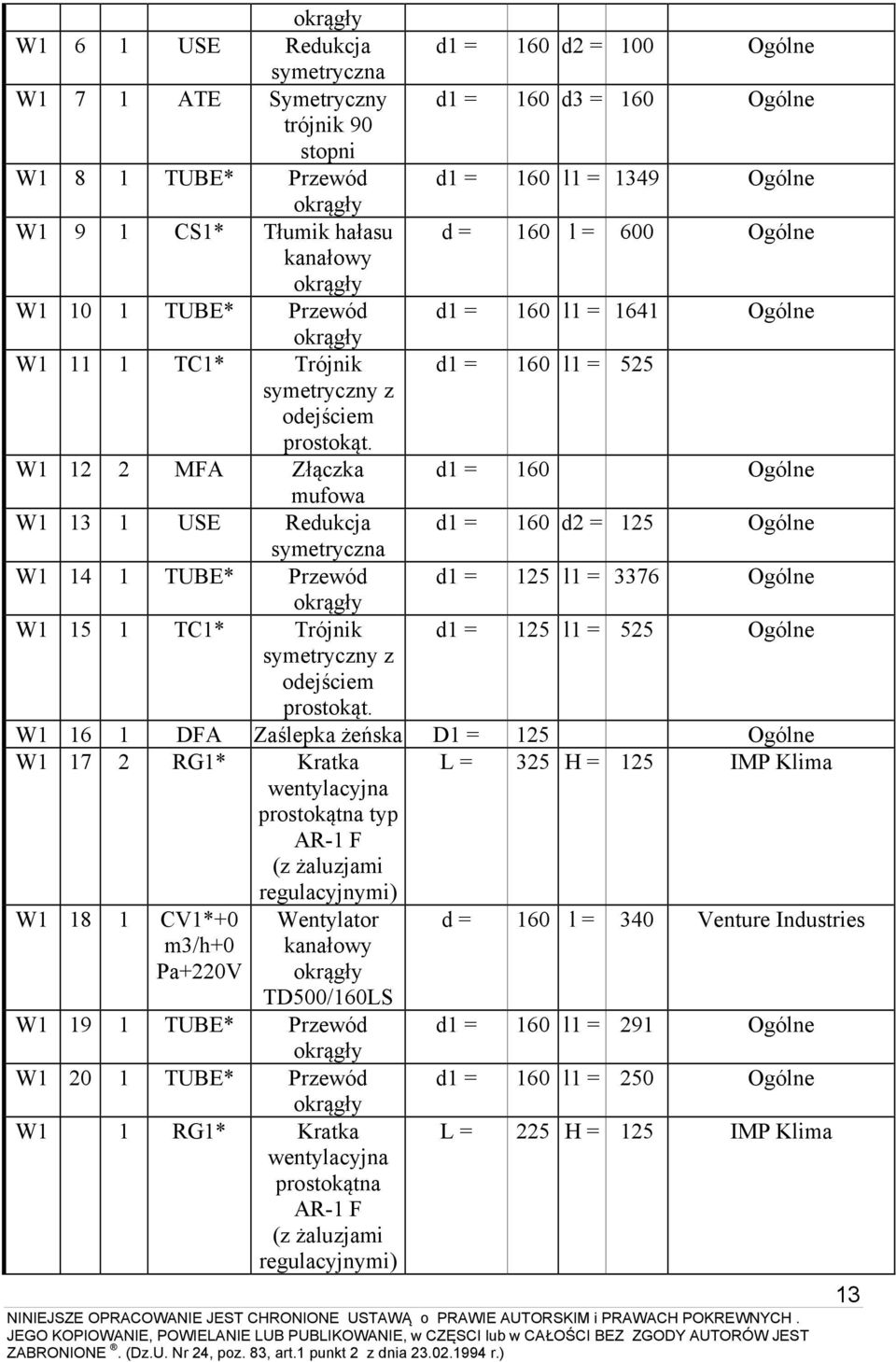

13 W1 6 1 USE Redukcja d1 = 160 d2 = 100 Ogólne symetryczna W1 7 1 ATE Symetryczny d1 = 160 d3 = 160 Ogólne trójnik 90 stopni W1 8 1 TUBE* Przewód d1 = 160 l1 = 1349 Ogólne W1 9 1 CS1* Tłumik hałasu d = 160 l = 600 Ogólne kanałowy W TUBE* Przewód d1 = 160 l1 = 1641 Ogólne W TC1* Trójnik d1 = 160 l1 = 525 symetryczny z odejściem prostokąt. W MFA Złączka d1 = 160 Ogólne mufowa W USE Redukcja d1 = 160 d2 = 125 Ogólne symetryczna W TUBE* Przewód d1 = 125 l1 = 3376 Ogólne W TC1* Trójnik d1 = 125 l1 = 525 Ogólne symetryczny z odejściem prostokąt. W DFA Zaślepka żeńska D1 = 125 Ogólne W RG1* Kratka wentylacyjna prostokątna typ AR-1 F (z żaluzjami regulacyjnymi) L = 325 H = 125 IMP Klima W CV1*+0 m3/h+0 Pa+220V Wentylator kanałowy TD500/160LS W TUBE* Przewód W TUBE* Przewód W1 1 RG1* Kratka wentylacyjna prostokątna AR-1 F (z żaluzjami regulacyjnymi) d = 160 l = 340 Venture Industries d1 = 160 l1 = 291 Ogólne d1 = 160 l1 = 250 Ogólne L = 225 H = 125 IMP Klima 13

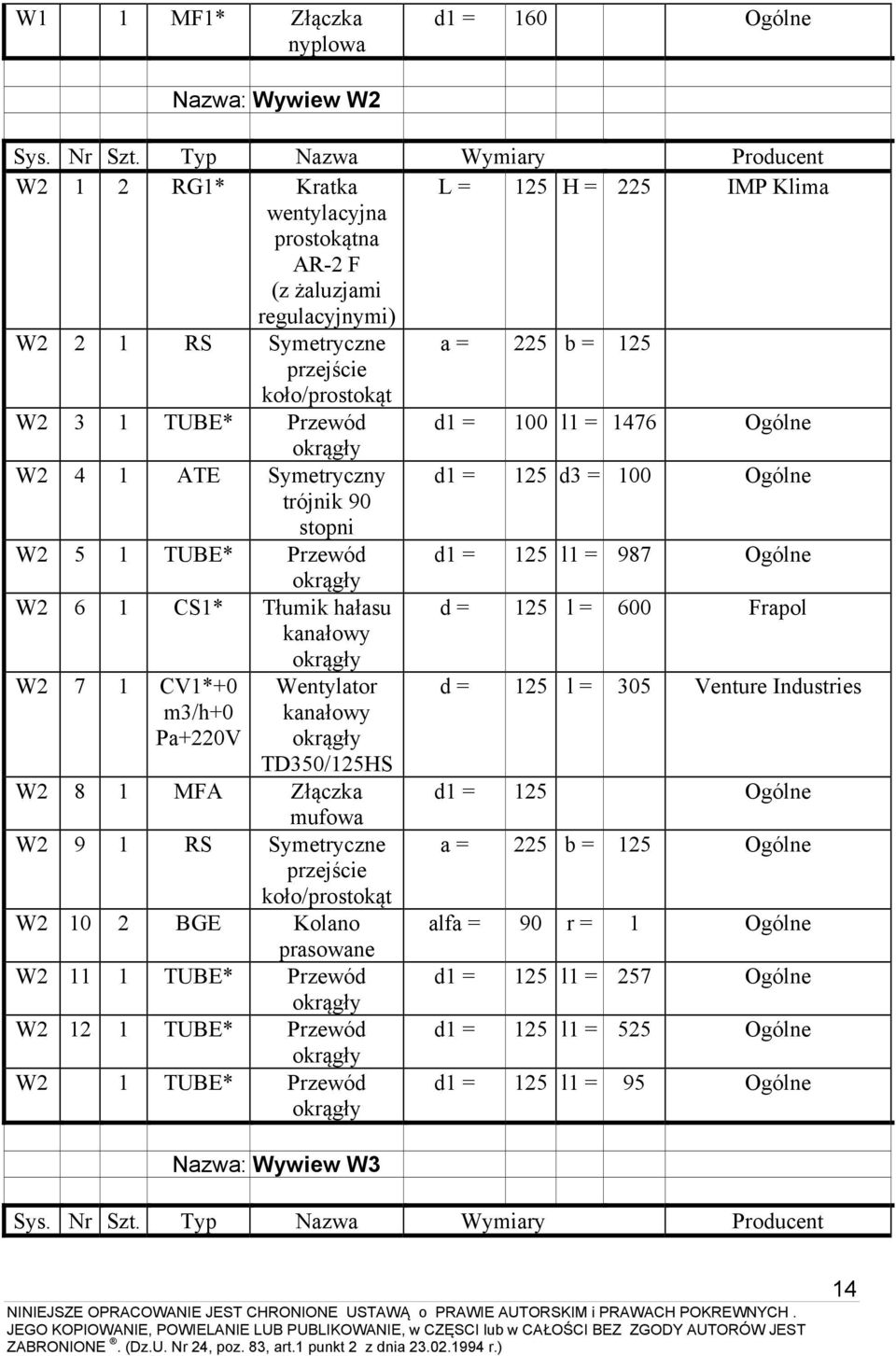

14 W1 1 MF1* Złączka nyplowa d1 = 160 Ogólne Nazwa: Wywiew W2 Sys. Nr Szt. Typ Nazwa Wymiary Producent W2 1 2 RG1* Kratka L = 125 H = 225 IMP Klima wentylacyjna prostokątna AR-2 F (z żaluzjami regulacyjnymi) W2 2 1 RS Symetryczne a = 225 b = 125 przejście koło/prostokąt W2 3 1 TUBE* Przewód d1 = 100 l1 = 1476 Ogólne W2 4 1 ATE Symetryczny d1 = 125 d3 = 100 Ogólne trójnik 90 stopni W2 5 1 TUBE* Przewód d1 = 125 l1 = 987 Ogólne W2 6 1 CS1* Tłumik hałasu d = 125 l = 600 Frapol kanałowy W2 7 1 CV1*+0 Wentylator d = 125 l = 305 Venture Industries m3/h+0 Pa+220V kanałowy TD350/125HS W2 8 1 MFA Złączka d1 = 125 Ogólne mufowa W2 9 1 RS Symetryczne a = 225 b = 125 Ogólne przejście koło/prostokąt W BGE Kolano alfa = 90 r = 1 Ogólne prasowane W TUBE* Przewód d1 = 125 l1 = 257 Ogólne W TUBE* Przewód d1 = 125 l1 = 525 Ogólne W2 1 TUBE* Przewód d1 = 125 l1 = 95 Ogólne Nazwa: Wywiew W3 Sys. Nr Szt. Typ Nazwa Wymiary Producent 14

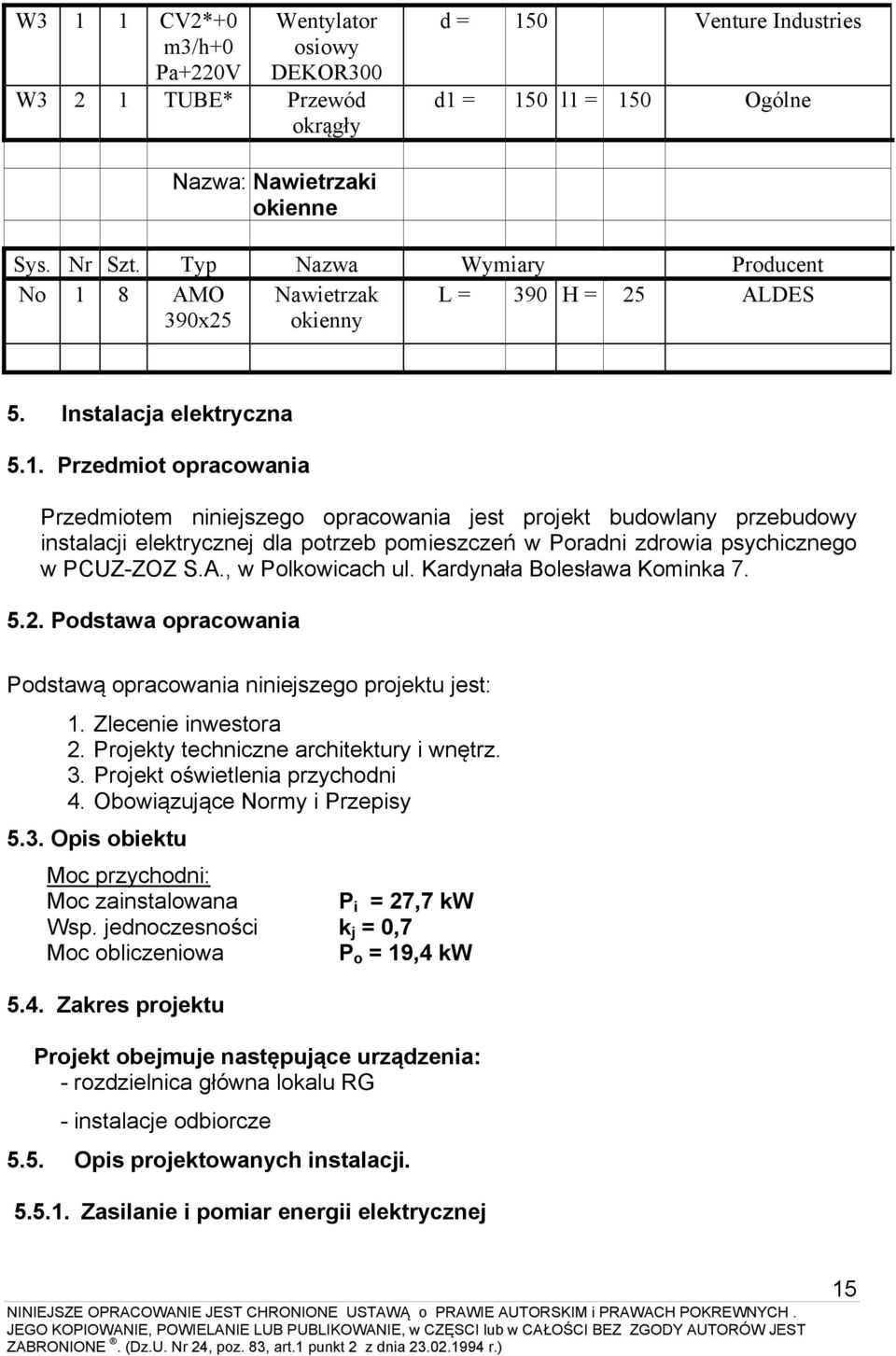

15 W3 1 1 CV2*+0 m3/h+0 Pa+220V Wentylator osiowy DEKOR300 W3 2 1 TUBE* Przewód d = 150 Venture Industries d1 = 150 l1 = 150 Ogólne Nazwa: Nawietrzaki okienne Sys. Nr Szt. Typ Nazwa Wymiary Producent No 1 8 AMO 390x25 Nawietrzak okienny L = 390 H = 25 ALDES 5. Instalacja elektryczna 5.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany przebudowy instalacji elektrycznej dla potrzeb pomieszczeń w Poradni zdrowia psychicznego w PCUZ-ZOZ S.A., w Polkowicach ul. Kardynała Bolesława Kominka Podstawa opracowania Podstawą opracowania niniejszego projektu jest: 1. Zlecenie inwestora 2. Projekty techniczne architektury i wnętrz. 3. Projekt oświetlenia przychodni 4. Obowiązujące Normy i Przepisy 5.3. Opis obiektu Moc przychodni: Moc zainstalowana P i = 27,7 kw Wsp. jednoczesności k j = 0,7 Moc obliczeniowa P o = 19,4 kw 5.4. Zakres projektu Projekt obejmuje następujące urządzenia: - rozdzielnica główna lokalu RG - instalacje odbiorcze 5.5. Opis projektowanych instalacji Zasilanie i pomiar energii elektrycznej 15

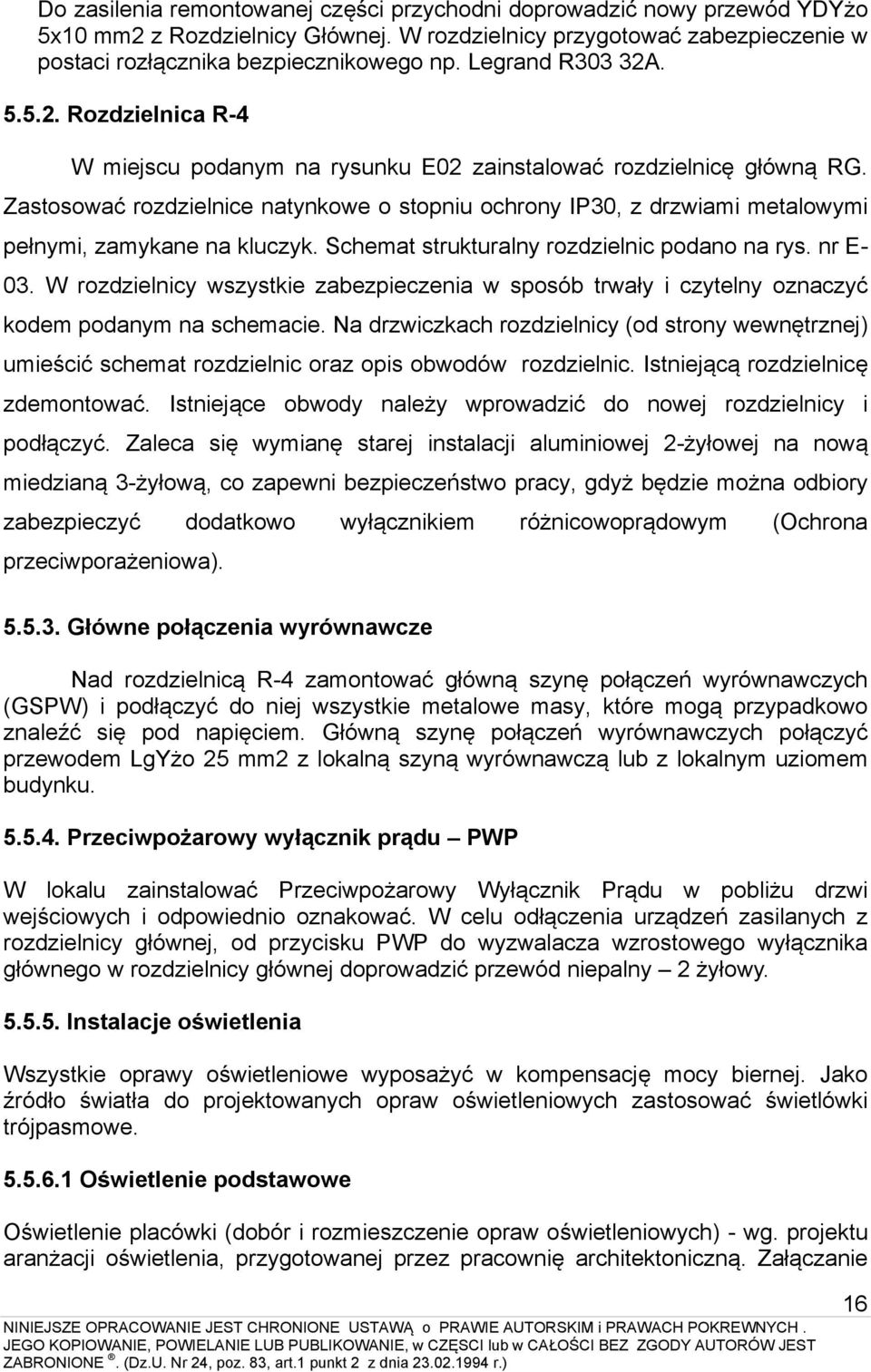

16 Do zasilenia remontowanej części przychodni doprowadzić nowy przewód YDYżo 5x10 mm2 z Rozdzielnicy Głównej. W rozdzielnicy przygotować zabezpieczenie w postaci rozłącznika bezpiecznikowego np. Legrand R303 32A Rozdzielnica R-4 W miejscu podanym na rysunku E02 zainstalować rozdzielnicę główną RG. Zastosować rozdzielnice natynkowe o stopniu ochrony IP30, z drzwiami metalowymi pełnymi, zamykane na kluczyk. Schemat strukturalny rozdzielnic podano na rys. nr E- 03. W rozdzielnicy wszystkie zabezpieczenia w sposób trwały i czytelny oznaczyć kodem podanym na schemacie. Na drzwiczkach rozdzielnicy (od strony wewnętrznej) umieścić schemat rozdzielnic oraz opis obwodów rozdzielnic. Istniejącą rozdzielnicę zdemontować. Istniejące obwody należy wprowadzić do nowej rozdzielnicy i podłączyć. Zaleca się wymianę starej instalacji aluminiowej 2-żyłowej na nową miedzianą 3-żyłową, co zapewni bezpieczeństwo pracy, gdyż będzie można odbiory zabezpieczyć dodatkowo wyłącznikiem różnicowoprądowym (Ochrona przeciwporażeniowa) Główne połączenia wyrównawcze Nad rozdzielnicą R-4 zamontować główną szynę połączeń wyrównawczych (GSPW) i podłączyć do niej wszystkie metalowe masy, które mogą przypadkowo znaleźć się pod napięciem. Główną szynę połączeń wyrównawczych połączyć przewodem LgYżo 25 mm2 z lokalną szyną wyrównawczą lub z lokalnym uziomem budynku Przeciwpożarowy wyłącznik prądu PWP W lokalu zainstalować Przeciwpożarowy Wyłącznik Prądu w pobliżu drzwi wejściowych i odpowiednio oznakować. W celu odłączenia urządzeń zasilanych z rozdzielnicy głównej, od przycisku PWP do wyzwalacza wzrostowego wyłącznika głównego w rozdzielnicy głównej doprowadzić przewód niepalny 2 żyłowy Instalacje oświetlenia Wszystkie oprawy oświetleniowe wyposażyć w kompensację mocy biernej. Jako źródło światła do projektowanych opraw oświetleniowych zastosować świetlówki trójpasmowe Oświetlenie podstawowe Oświetlenie placówki (dobór i rozmieszczenie opraw oświetleniowych) - wg. projektu aranżacji oświetlenia, przygotowanej przez pracownię architektoniczną. Załączanie 16

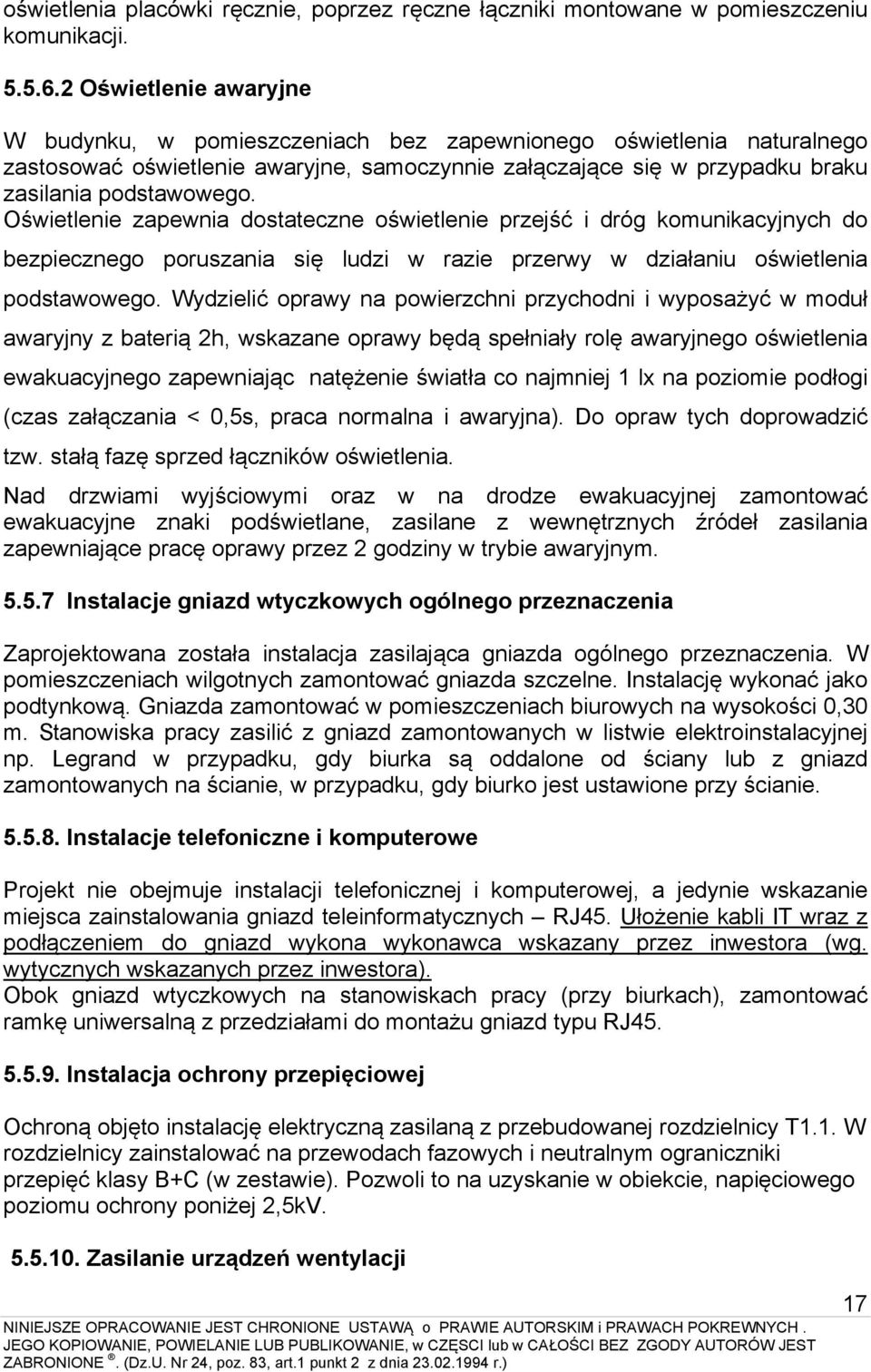

17 oświetlenia placówki ręcznie, poprzez ręczne łączniki montowane w pomieszczeniu komunikacji Oświetlenie awaryjne W budynku, w pomieszczeniach bez zapewnionego oświetlenia naturalnego zastosować oświetlenie awaryjne, samoczynnie załączające się w przypadku braku zasilania podstawowego. Oświetlenie zapewnia dostateczne oświetlenie przejść i dróg komunikacyjnych do bezpiecznego poruszania się ludzi w razie przerwy w działaniu oświetlenia podstawowego. Wydzielić oprawy na powierzchni przychodni i wyposażyć w moduł awaryjny z baterią 2h, wskazane oprawy będą spełniały rolę awaryjnego oświetlenia ewakuacyjnego zapewniając natężenie światła co najmniej 1 lx na poziomie podłogi (czas załączania < 0,5s, praca normalna i awaryjna). Do opraw tych doprowadzić tzw. stałą fazę sprzed łączników oświetlenia. Nad drzwiami wyjściowymi oraz w na drodze ewakuacyjnej zamontować ewakuacyjne znaki podświetlane, zasilane z wewnętrznych źródeł zasilania zapewniające pracę oprawy przez 2 godziny w trybie awaryjnym Instalacje gniazd wtyczkowych ogólnego przeznaczenia Zaprojektowana została instalacja zasilająca gniazda ogólnego przeznaczenia. W pomieszczeniach wilgotnych zamontować gniazda szczelne. Instalację wykonać jako podtynkową. Gniazda zamontować w pomieszczeniach biurowych na wysokości 0,30 m. Stanowiska pracy zasilić z gniazd zamontowanych w listwie elektroinstalacyjnej np. Legrand w przypadku, gdy biurka są oddalone od ściany lub z gniazd zamontowanych na ścianie, w przypadku, gdy biurko jest ustawione przy ścianie Instalacje telefoniczne i komputerowe Projekt nie obejmuje instalacji telefonicznej i komputerowej, a jedynie wskazanie miejsca zainstalowania gniazd teleinformatycznych RJ45. Ułożenie kabli IT wraz z podłączeniem do gniazd wykona wykonawca wskazany przez inwestora (wg. wytycznych wskazanych przez inwestora). Obok gniazd wtyczkowych na stanowiskach pracy (przy biurkach), zamontować ramkę uniwersalną z przedziałami do montażu gniazd typu RJ Instalacja ochrony przepięciowej Ochroną objęto instalację elektryczną zasilaną z przebudowanej rozdzielnicy T1.1. W rozdzielnicy zainstalować na przewodach fazowych i neutralnym ograniczniki przepięć klasy B+C (w zestawie). Pozwoli to na uzyskanie w obiekcie, napięciowego poziomu ochrony poniżej 2,5kV Zasilanie urządzeń wentylacji 17

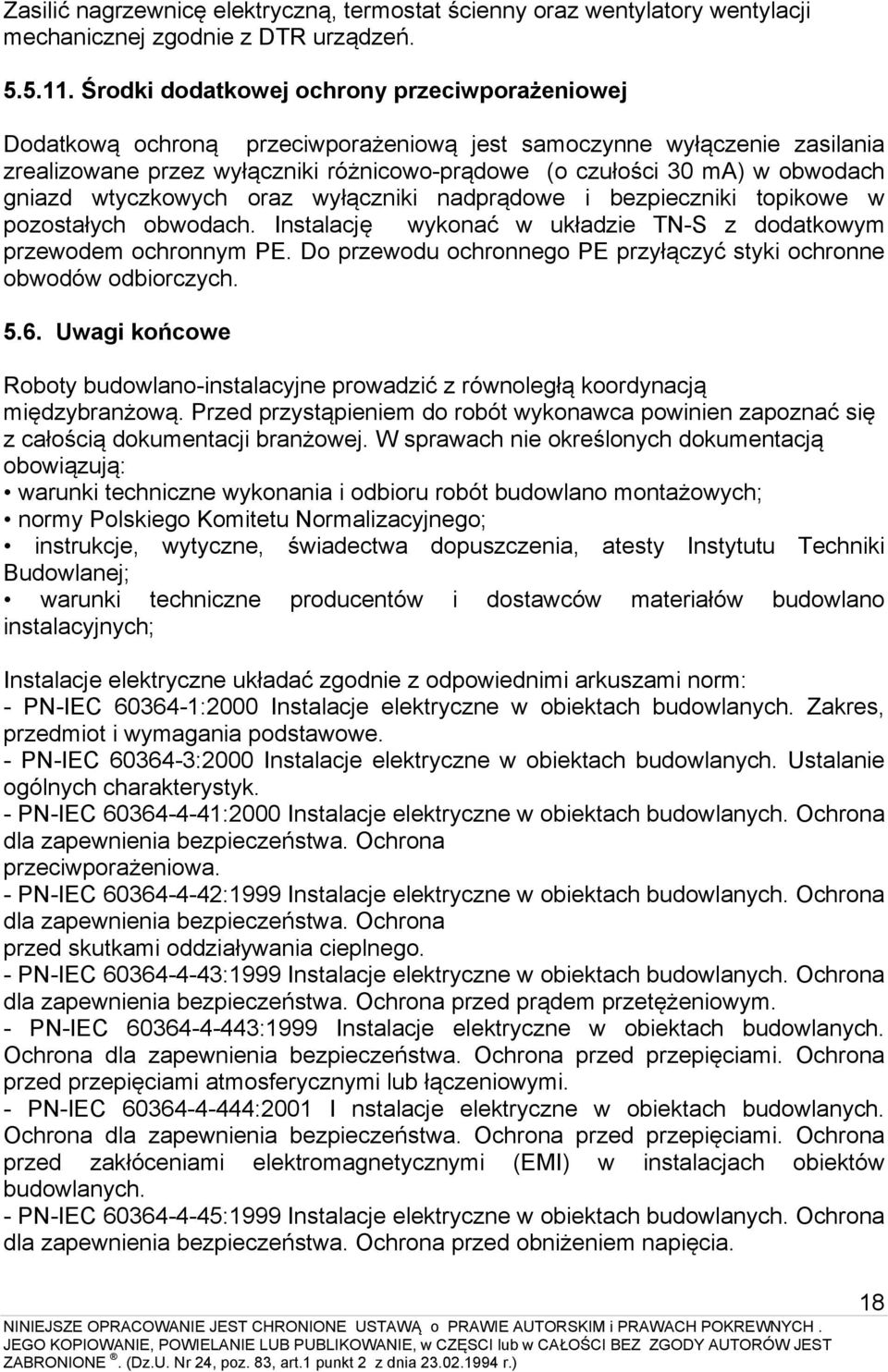

18 Zasilić nagrzewnicę elektryczną, termostat ścienny oraz wentylatory wentylacji mechanicznej zgodnie z DTR urządzeń Środki dodatkowej ochrony przeciwporażeniowej Dodatkową ochroną przeciwporażeniową jest samoczynne wyłączenie zasilania zrealizowane przez wyłączniki różnicowo-prądowe (o czułości 30 ma) w obwodach gniazd wtyczkowych oraz wyłączniki nadprądowe i bezpieczniki topikowe w pozostałych obwodach. Instalację wykonać w układzie TN-S z dodatkowym przewodem ochronnym PE. Do przewodu ochronnego PE przyłączyć styki ochronne obwodów odbiorczych Uwagi końcowe Roboty budowlano-instalacyjne prowadzić z równoległą koordynacją międzybranżową. Przed przystąpieniem do robót wykonawca powinien zapoznać się z całością dokumentacji branżowej. W sprawach nie określonych dokumentacją obowiązują: warunki techniczne wykonania i odbioru robót budowlano montażowych; normy Polskiego Komitetu Normalizacyjnego; instrukcje, wytyczne, świadectwa dopuszczenia, atesty Instytutu Techniki Budowlanej; warunki techniczne producentów i dostawców materiałów budowlano instalacyjnych; Instalacje elektryczne układać zgodnie z odpowiednimi arkuszami norm: - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk. - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. - PN-IEC :2001 I nstalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniżeniem napięcia. 18

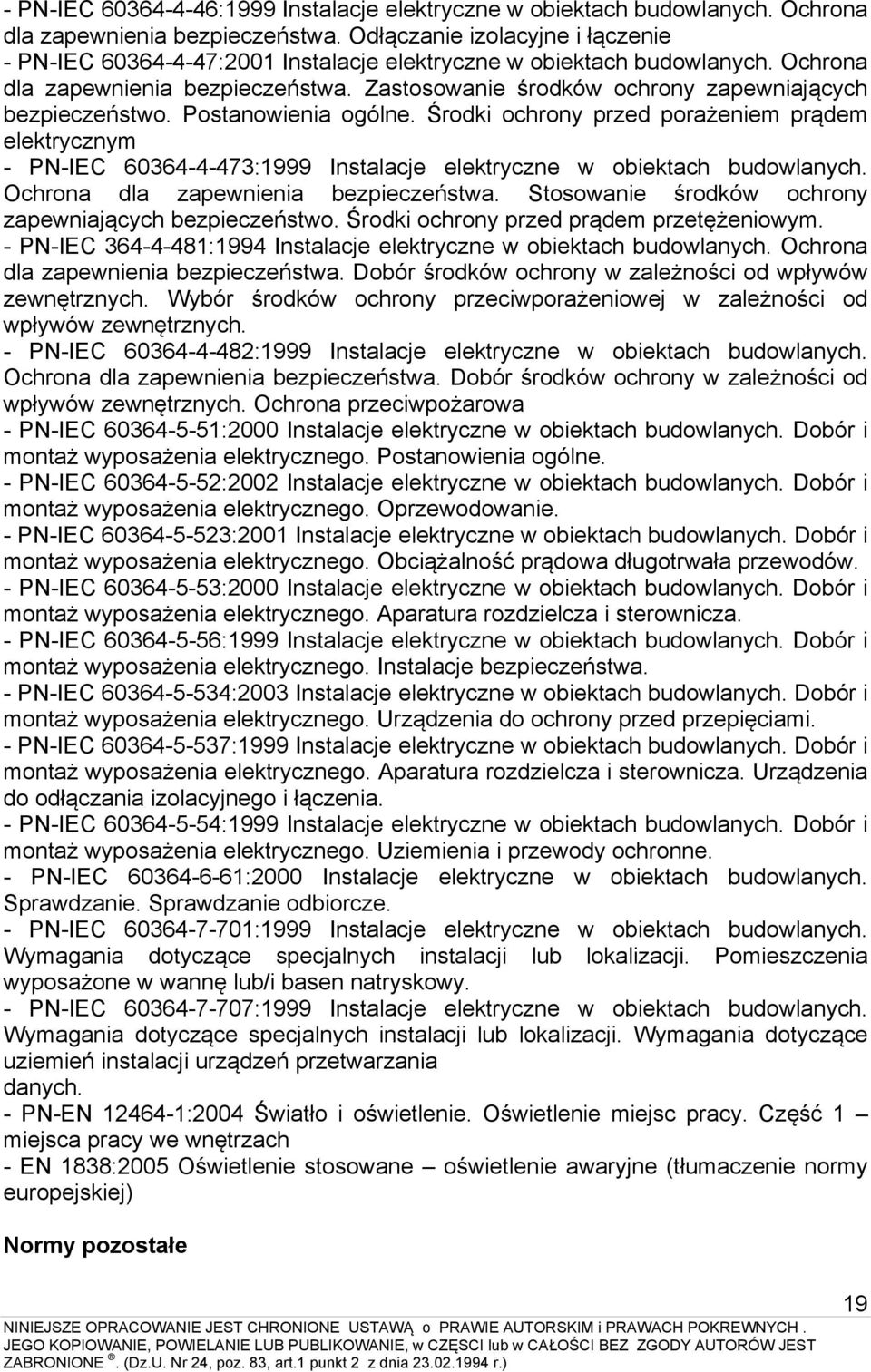

19 - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie - PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym. - PN-IEC :1994 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. - PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. - PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa. - PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. - PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposażone w wannę lub/i basen natryskowy. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Wymagania dotyczące uziemień instalacji urządzeń przetwarzania danych. - PN-EN :2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1 miejsca pracy we wnętrzach - EN 1838:2005 Oświetlenie stosowane oświetlenie awaryjne (tłumaczenie normy europejskiej) Normy pozostałe 19

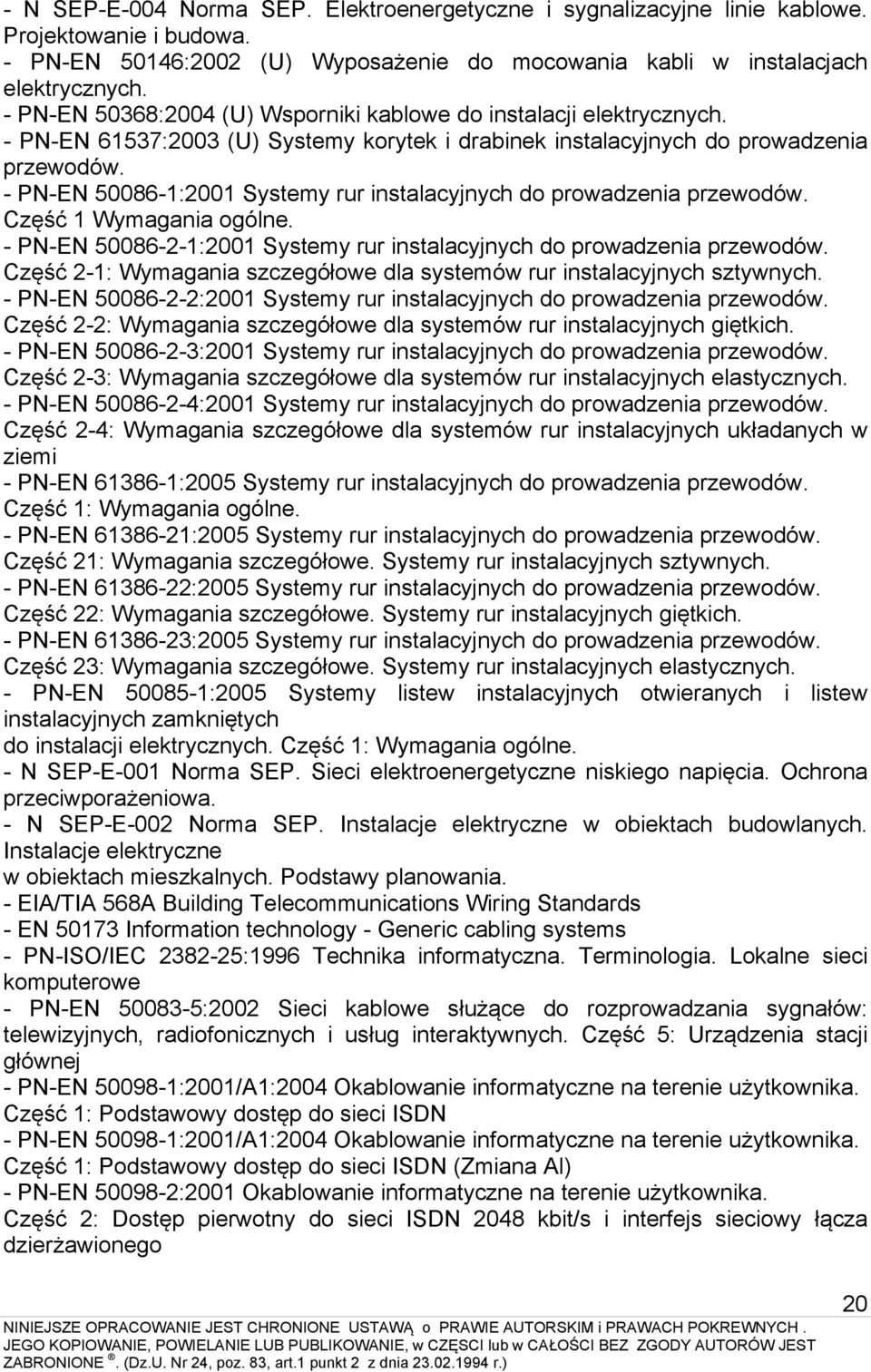

20 - N SEP-E-004 Norma SEP. Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN-EN 50146:2002 (U) Wyposażenie do mocowania kabli w instalacjach elektrycznych. - PN-EN 50368:2004 (U) Wsporniki kablowe do instalacji elektrycznych. - PN-EN 61537:2003 (U) Systemy korytek i drabinek instalacyjnych do prowadzenia przewodów. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 1 Wymagania ogólne. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-1: Wymagania szczegółowe dla systemów rur instalacyjnych sztywnych. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-2: Wymagania szczegółowe dla systemów rur instalacyjnych giętkich. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-3: Wymagania szczegółowe dla systemów rur instalacyjnych elastycznych. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-4: Wymagania szczegółowe dla systemów rur instalacyjnych układanych w ziemi - PN-EN :2005 Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne. - PN-EN :2005 Systemy rur instalacyjnych do prowadzenia przewodów. Część 21: Wymagania szczegółowe. Systemy rur instalacyjnych sztywnych. - PN-EN :2005 Systemy rur instalacyjnych do prowadzenia przewodów. Część 22: Wymagania szczegółowe. Systemy rur instalacyjnych giętkich. - PN-EN :2005 Systemy rur instalacyjnych do prowadzenia przewodów. Część 23: Wymagania szczegółowe. Systemy rur instalacyjnych elastycznych. - PN-EN :2005 Systemy listew instalacyjnych otwieranych i listew instalacyjnych zamkniętych do instalacji elektrycznych. Część 1: Wymagania ogólne. - N SEP-E-001 Norma SEP. Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. - N SEP-E-002 Norma SEP. Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania. - EIA/TIA 568A Building Telecommunications Wiring Standards - EN Information technology - Generic cabling systems - PN-ISO/IEC :1996 Technika informatyczna. Terminologia. Lokalne sieci komputerowe - PN-EN :2002 Sieci kablowe służące do rozprowadzania sygnałów: telewizyjnych, radiofonicznych i usług interaktywnych. Część 5: Urządzenia stacji głównej - PN-EN :2001/A1:2004 Okablowanie informatyczne na terenie użytkownika. Część 1: Podstawowy dostęp do sieci ISDN - PN-EN :2001/A1:2004 Okablowanie informatyczne na terenie użytkownika. Część 1: Podstawowy dostęp do sieci ISDN (Zmiana Al) - PN-EN :2001 Okablowanie informatyczne na terenie użytkownika. Część 2: Dostęp pierwotny do sieci ISDN 2048 kbit/s i interfejs sieciowy łącza dzierżawionego 20

21 - PN-EN :2002 (U) Projektowanie symboli graficznych stosowanych w dokumentacji technicznej wyrobów. Część 3: Klasyfikacja węzłów łączących, sieci oraz ich oznaczenia - PN-ETS :1997 Sieć cyfrowa z integracją usług (ISDN). Obsługa terminala pakietowego w sieci ISDN - PN-ETS :1999 Sieć cyfrowa z integracją usług (ISDN). Wymagania dotyczące dołączenia urządzeń końcowych do sieci ISDN poprzez dostęp podstawowy. Ustawy i rozporządzenia - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity - Dz. U. nr 207 z 2003r., poz. 2016; Dz. U. nr 6 z 2004r., poz. 41; Dz. U. nr 92 z 2004r., poz. 881; Dz. U. nr 93 z 2004r., poz. 888; Dz. U. nr 96 z 2004r., poz. 959; Dz. U. nr 113 z 2005r., poz. 954; Dz. U. nr 153 z 2005r., poz. 1362; Dz. U. nr 163 z 2005r., poz. 1364). - Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne (tekst jednolity - Dz. U. nr 153 z 2003r., poz. 1504; Dz. U. nr 203 z 2003r., poz. 1966; Dz. U. nr 29 z 2004r., poz. 257; Dz. U. nr 34 z 2004r., poz.293; Dz. U. nr 91 z 2004r., poz. 875; Dz. U. nr 96 z 2004r., poz. 959; Dz. U. nr 173 z 2004r., poz. 1808; Dz. U. nr 62 z 2005r., poz. 552; Dz. U. nr 163 z 2005r., poz. 1362; Dz. U. nr 175 z 2005r., poz. 1462). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r., poz. 690; Dz. U. nr 33 z 2003r., poz. 270; Dz. U. nr 109 z 2004r., poz. 1156). - Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r., w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. nr 80 z 1999r., poz. 912). - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 z 2003r., poz. 401) Badania (próby i pomiary) instalacji elektrycznych Po wykonaniu instalacji elektrycznej przeprowadzić szczegółowe oględziny i próby, obejmujące niezbędny zakres pomiarów, w celu sprawdzenia czy spełnia wymagania dotyczące ochrony ludzi i mienia przed zagrożeniami. Po wykonaniu instalacji elektrycznej przeprowadzić badanie i pomiary odbiorcze: próbę ciągłości przewodów ochronnych, w tym głównych i miejscowych połączeń wyrównawczych pomiar rezystancji izolacji instalacji elektrycznej sprawdzenie samoczynnego wyłączenia zasilania (pomiar impedancji pętli zwarcia) sprawdzenie działania urządzeń ochronnych różnicowoprądowych 21

22 sprawdzenie biegunowości przeprowadzenie prób działania Po wykonaniu pomiarów sporządzić protokoły z przeprowadzonych pomiarów wraz z potwierdzeniem poprawności uzyskanych wyników i oświadczeniem o dopuszczeniu do eksploatacji wykonanej instalacji. 6. Nieistotne odstępstwa od projektu budowlanego Dopuszcza się podczas realizacji inwestycji wprowadzenie nieistotnych odstąpień od zatwierdzonego projektu budowlanego lub innych warunków pozwolenia na budowę, w przypadkach określonych w art. 36a ust. 5 Prawa Budowlanego (Dz. U. Nr 207 poz z dnia r. z późniejszymi zmianami). Powyższe nie wymaga uzyskania decyzji o zmianie pozwolenia na budowę. 7. Ocena techniczna O możliwości przebudowy pomieszczeń poradni zdrowia psychicznego w budynku PCUZ-ZOZ S.A. w Polkowicach. 7.1 Dane ogólne Przedmiotowe pomieszczenia znajdują się w parterze budynku PCUZ-ZOZ S.A. w Polkowicach. Budynek przychodni składa się z dwóch dwukondygnacyjnych budynków połączonych łącznikiem, podpiwniczony, z dachem płaskim stropodachem wentylowanym krytym papą termozgrzewalną. Stan zero wykonany jest w technologii żelbetowej, kondygnacje naziemne wykonano w technologii szkieletu stalowego. Ściany osłonowe gr. 30 cm z gazobetonu. Stropy żelbetowe prefabrykowane. 7.2 Ocena stanu technicznego pomieszczeń Na podstawie wizji lokalnej i oględzin ścian i stropu przedmiotowych pomieszczeń stwierdza się dobry stan techniczny ścian konstrukcyjnych i stropów. Na ścianach nie stwierdzono spękań i zarysowań, które mogłyby świadczyć o niewłaściwej wytrzymałości ścian. Istniejące stropy również nie wykazują spękań świadczących o niewłaściwej ich sztywności. 7.3 Zakres przebudowy wraz z oceną. Projektowana przebudowa obejmuje wykonanie otworów drzwiowych. Rozwiązanie to nie spowoduje zmiany istniejącego schematu konstrukcyjnego budynku. Wykonano obliczenia statyczno-wytrzymałościowe nadproży nad projektowanymi otworami drzwiowymi. Nadproża te należy wykonać przed wykonaniem otworów drzwiowych. Stan techniczny ścian i stropu pomieszczeń poradni zdrowia psychicznego w PCUZ- ZOZ S.A. w Polkowicach umożliwia przebudowę w zakresie objętym niniejszym projektem. Jednocześnie stwierdza się na podstawie danych górniczych i wizji lokalnej, że na przedmiotowy obiekt nie było oddziaływań o charakterze szkód 22

23 górniczych wynikających z eksploatacji górniczej. Teren na którym posadowiony jest budynek kwalifikuje się do I kategorii przydatności do zabudowy. 8. Dostępność dla osób niepełnosprawnych Zapewniono pełną dostępność dla osób niepełnosprawnych i poruszających się na wózku inwalidzkim. 9. Oznakowanie dróg ewakuacyjnych: Pomieszczenia należy odpowiednio oznakować w informacje ewakuacyjne według przepisów,należy zastosować znaki informacyjne dopuszczone do stosowania i posiadające certyfikaty: - certyfikat zgodności CNBOP 457/ Znaki bezpieczeństwa. Ochrona przeciwpożarowa. - certyfikat zgodności CNBOP 458/ Znaki bezpieczeństwa. Ewakuacja - certyfikat zgodności CNBOP 459/ Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe - certyfikat "B" Nr B/12/1492/2000 wydane przez SEP np. Techem S.A. ( lub inne ( 10. Ochrona przeciwpożarowa: - Aranżacja pomieszczeń bez zmian w stosunku do projektu całego budynku; - Wszystkie użyte materiały budowlane posiadają specyfikacje oraz są zaklasyfikowane jako materiały niepalne oraz trudno palne wg Instrukcji ITB 401/2004 oraz klasyfikacji PN-EN Nie przewiduje się przebywania więcej niż 50 osób w pomieszczeniach.. - PCUZ-ZOZ S.A. jest wyposażony w sprzęt ochrony ppoż. ( gaśnicę, oświetlenie ewakuacyjne, instrukcję ppoż., itp.) wymagany właściwymi przepisami. Sprzęt zlokalizowany jest na korytarzach budynku. Opracowanie: mgr inż. arch. Anna Szymańska 23

24 11.Informacja dotycząca bezpieczeństwa i ochrony zdrowia: Obiekt: Polkowickie Centrum Usług Zdrowotnych ZOZ S.A. przebudowa pomieszczeń poradni zdrowia psychicznego Adres: ul. Kardynała Bolesława Kominka Polkowice Inwestor: PCUZ-ZOZ S.A. Ul. Kardynała Bolesława Kominka Polkowice Stadium: Projekt budowlany przebudowa 1. Zakres robót budowlanych całego zamierzenia budowlanego. Zakres robót obejmuje roboty budowlane związane z realizacją: - robót demontażowych istniejących podłóg; - robót demontażowych istniejących ścian działowych; - robót demontażowych istniejącej stolarki drzwiowej; - robót budowlanych i montażowych przy budowie nowych ścian działowych; - robót montażowych nowoprojektowanych podłóg; 2. Wykaz istniejących obiektów budowlanych: Pomieszczenia poradni zdrowia psychicznego w budynku PCUZ-ZOZ S.A. w Polkowicach. 3. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas i występowania: Roboty rozbiórkowe: Uderzenie przez spadające materiały i narzędzia; Przygniecenie i dociśnięcie przez rozbierane elementy; Osunięcie gruzu, Roboty budowlane: Przygniecenie, osunięcie; Poślizgnięcie się, potknięcie; Spadające przedmioty; Uszkodzenie konstrukcji lub złamanie rusztowania; Upadek z wysokości. Roboty montażowe: Upadek; Uderzenie; 24

25 Oślepienie. 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Do robót szczególnie niebezpiecznych zaliczają się : Prace na wysokościach powyżej 2 m; Prace przy zastosowaniu elektronarzędzi Przed przystąpieniem do wykonywania robót szczególnie niebezpiecznych należy przeprowadzić szkolenie pracowników na poszczególnych stanowiskach pracy. Szkolenie powinno być przeprowadzone przez osoby mające odpowiednie przygotowanie merytoryczne i kwalifikacje formalne do jego przeprowadzenia. Pracownik powinien wysłuchać szkolenia i potwierdzić ten fakt własnoręcznym podpisem. 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót szczególnie niebezpiecznych: Wykonać ogrodzenie placu budowy; Podczas prowadzenia robót montażowych i rozładunkowych dźwigami, wydzielić strefy ochronne; W czasie wykonywania robót montażowych stosować szelki bezpieczeństwa; Na wypadek zagrożenia miejsce robót należy opuścić najkrótszą możliwą drogą prowadzącą poza strefę zagrożenia. 6. Uwagi Szczegółowy plan bezpieczeństwa i ochrony zdrowia należy wykonać według Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej BIOZ oraz planu BIOZ. Roboty budowlane należy wykonać według Rozporządzenia Ministra Infrastruktury z dnia 6 luty 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Opracowanie: mgr inż. arch. Anna Szymańska 25
