1 Płetwonurek w masce pełnotwarzowej KDP/CMAS Budowa oraz rozwiązania techniczne masek pełnotwarzowych Marcin Wajdyk Instruktor KDP/CMAS *** Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

2 BUDOWA ORAZ ROZWIĄZANIA TECHNICZNE MASEK PEŁNOTWARZOWYCH Agenda. Zasadność nurkowania w maskach pełnotwarzowych. Typy masek pełnotwarzowych. Zalety i wady. masek pełnotwarzowych Budowa oraz osprzęt dodatkowy maski pełnotwarzowej. Spotykane rozwiązania techniczne na przykładzie masek pełnotwarzowych : INTRSPIRO DIVATOR, OTS GUARDIAN, OCEAN REEF NEPTUNE. Przygotowanie maski pełnotwarzowej do nurkowania Konserwacja maski pełnotwarzowej. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

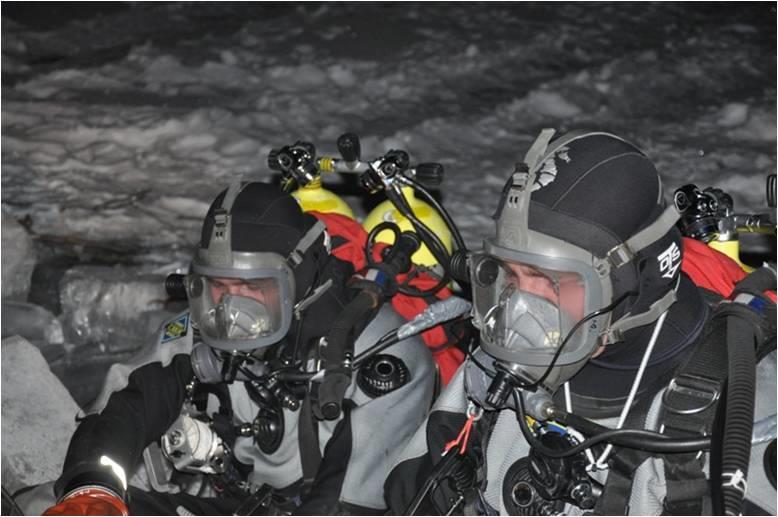

3 ZASADNOŚĆ ZASTOSOWANIA MASEK PEŁNOTWARZOWYCH Zastosowanie masek pełnotwarzowych w trakcie nurkowań rekreacyjnych : pozwala na odkrycie nowych możliwości eksplorowania podwodnego świata poprzez użycie nowego sprzętu (szyba panoramiczna), powoduje zwiększenie komfortu cieplnego odseparowanie twarzy od środowiska wodnego, pozwala oddychać nosem, pozwala na zastosowanie łączności podwodnej między nurkami i powierzchnią. Zastosowanie łączności podwodnej zwiększa: atrakcyjność nurkowania poprzez pełną komunikację między nurkami i powierzchnią (wymiana doświadczeń podczas nurkowania), bezpieczeństwo oraz komfort nurkowania. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

4 TYPY MASEK PEŁNOTWARZOWYCH PODCIŚNIENIOWE. Podciśnieniowe podczas wdechu w masce należy wykonać podciśnienie (ustami lub nosem), posiadają typowy automat nurkowy. Zalety : zapewnienie komfortu cieplnego, osłona mechaniczna twarzy, łatwość doszczelnienia, możliwość zamontowania komunikacji podwodnej, w przypadku utraty przytomności przez płetwonurka nie dojdzie do zalania płuc wodą, utrudnione zalanie maski wodą poprzez system zintegrowanych z maską pasków mocujących do głowy, stosunkowo niska cena, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

5 TYPY MASEK PEŁNOTWARZOWYCH PODCIŚNIENIOWE. Wady : w niektórych modelach brak możliwości zamontowania łączności podwodnej, w niektórych maskach możliwość kumulowania CO 2, duża przestrzeń martwa maski ze względu na brak maski wewnętrznej, większe opory oddechowe w stosunku do maski nadciśnieniowej, utrudniona procedura ratownicza przy braku czynnika oddechowego u partnera, niezalecana do nurkowań technicznych i side-mount, w przypadku niedopasowania wyrównywacza ciśnienia może wystąpić problem z wyrównaniem ciśnienia w uchu środkowym, możliwość parowania maski. w razie awarii maski utrudnione autoratownictwo - występuje potrzeba wymiany na automat dodatkowy i maskę zapasową, nieprawidłowe dopasowanie maski może prowadzić dyskomfortu twarzy oraz szczęki płetwonurka konieczność przerwania nurkowania, zwiększone zużycie czynnika oddechowego, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

6 TYPY MASEK PEŁNOTWARZOWYCH - NADCIŚNIENIOWE. Nadciśnieniowe w masce panuje stałe nadciśnienie w stosunku do otoczenia wytwarzane przez zintegrowany z maską automat oddechowy, Zalety : zapewnienie komfortu cieplnego, brak oporów oddechowych w masce panuje stałe nadciśnienie, mała przestrzeń martwa maski wewnętrznej znacznie zmniejsza wdychanie CO 2 do przestrzeni maski, możliwość zamontowania komunikacji podwodnej, utrudnione zerwanie maski zintegrowanej z źródłem czynnika oddechowego, nawet przy pęknięciu jednego z pasków, brak możliwości zalania maski wodą w związku z panującym w masce stałym nadciśnieniem, w przypadku utraty przytomności płetwonurka stały dostęp czynnika oddechowego, możliwość przeprowadzenia nurkowania w wodach zanieczyszczonych chemicznie - powodziowych, nurek nie musi zaciskać ustnika w ustach, możliwość oddychania nitroksem w maskach typu AGA w przypadku wystąpienia drgawek tlenowych zapewnienie cały czas czynnika oddechowego, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

7 TYPY MASEK PEŁNOTWARZOWYCH - NADCIŚNIENIOWE. Wady : problem z doszczelnieniem na kaptur z powodu panującego wewnątrz nadciśnienia potrzeba stosowania specjalnego kaptura lub doszczelnienie pod kaptur, dodatnia pływalność maski (dodatkowa przestrzeń powietrzna), w razie awarii maski utrudnione autoratownictwo - występuje potrzeba wymiany na automat dodatkowy i maskę zapasową, utrudniona procedura ratownicza przy braku czynnika oddechowego u partnera, niezalecana do nurkowań technicznych i side-mount, w przypadku niedopasowania wyrównywacza ciśnienia może wystąpić problem z wyrównaniem ciśnienia w uchu środkowym, nieprawidłowe dopasowanie maski może prowadzić dyskomfortu twarzy oraz szczęki płetwonurka konieczność przerwania nurkowania, stosunkowo wysoka cena zakupu, w niektórych maskach pełonotwarzowych nie zaleczane jest stosowanie mieszanin oddechowych o zawartości tlenu powyżej 23% (OCEANREEF Neptune II), zwiększone zużycie czynnika oddechowego, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

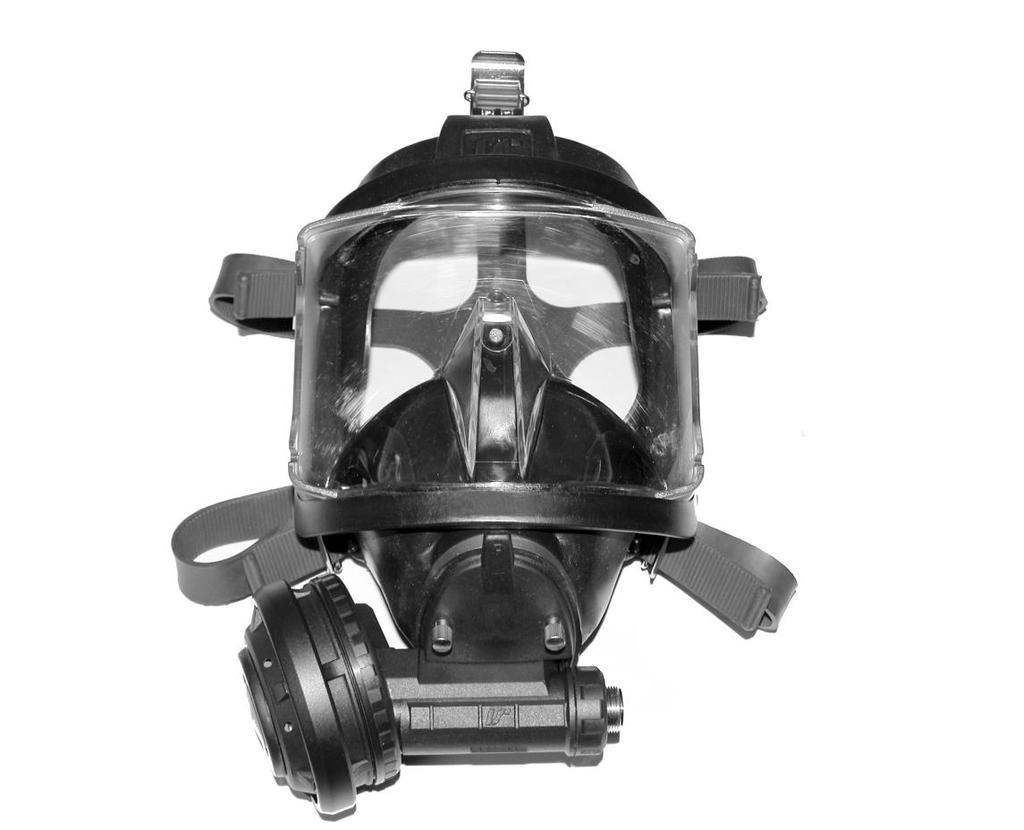

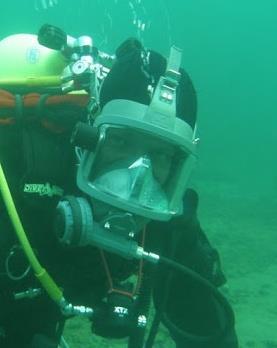

8 INTERSPIRO DIVATOR (AGA) - NADCIŚNIENIOWA. Paseki na głowę (spider) Szyba Korpus maski Zawór oddechowy, przycisk bypass II stopień automatu oddechowego Ramka Osłona, miejsce montowania mikrofonu Gniazdo węża średniego ciśnienia Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

9 INTERSPIRO DIVATOR (AGA) - NADCIŚNIENIOWA. Fartuch doszczelniający Maska wewnętrzna, Przestrzeń oddechowa, Wyrównywacz ciśnienia w uchu środkowym Zawory zwrotne, jednokierunkowe Dźwignia zamykająca dopływ powietrza (blokada), uruchamiana poprzez wykonanie wdechu (otwarcie) Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

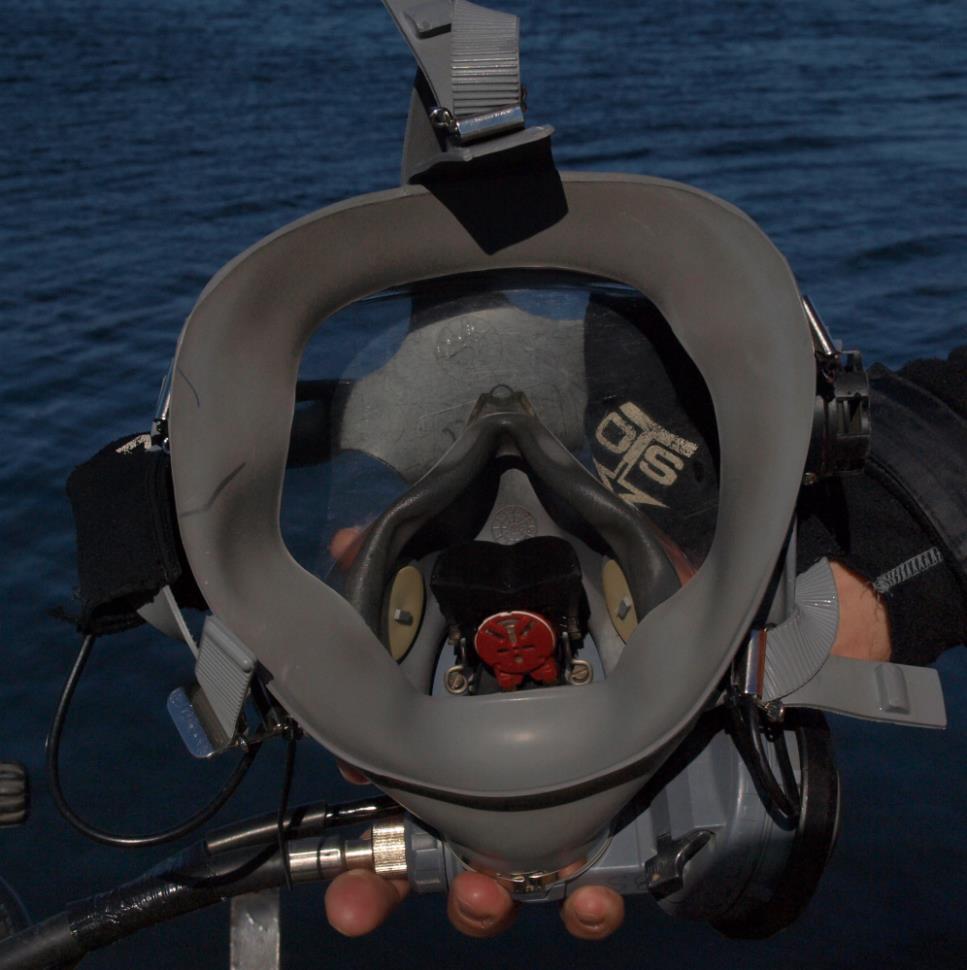

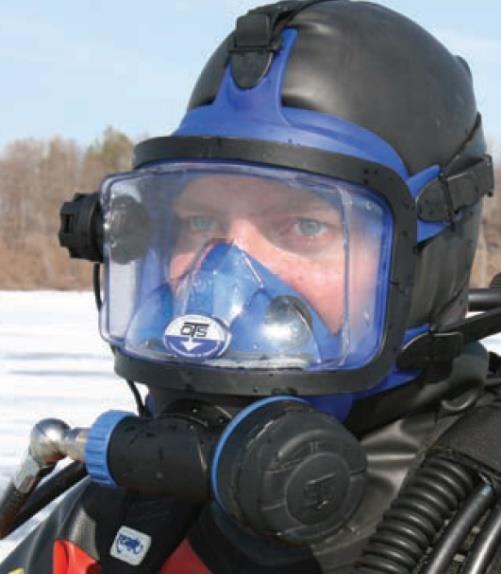

10 GUARDIAN, ATMOSPHERE, APEKS. Maski pełnotwarzowe GUARDIAN (OTS), ATMOSPHERE, APEKS zbudowane są bardzo podobnie jak maska INTERSPIRO. Posiadają identyczny system mocowania maski do głowy, wyrównywania ciśnienia oraz zawór atmosfery. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

11 GUARDIAN, ATMOSPHERE, APEKS. Różnią się sposobem zamontowania mikrofonu oraz rozwiązaniami technicznymi automatu oddechowego. Przewód średniego ciśnienia wychodzi na prawą rękę płetwonurka. W masce INTERSPIRO wychodzi na lewą rękę. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

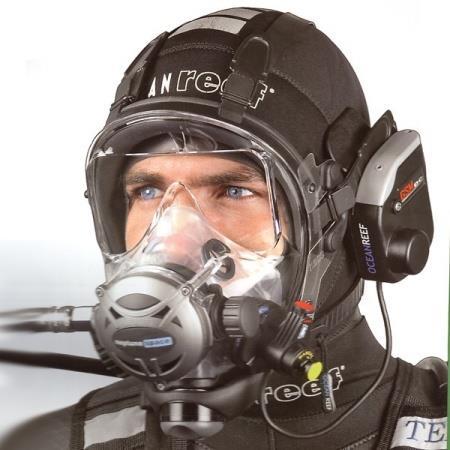

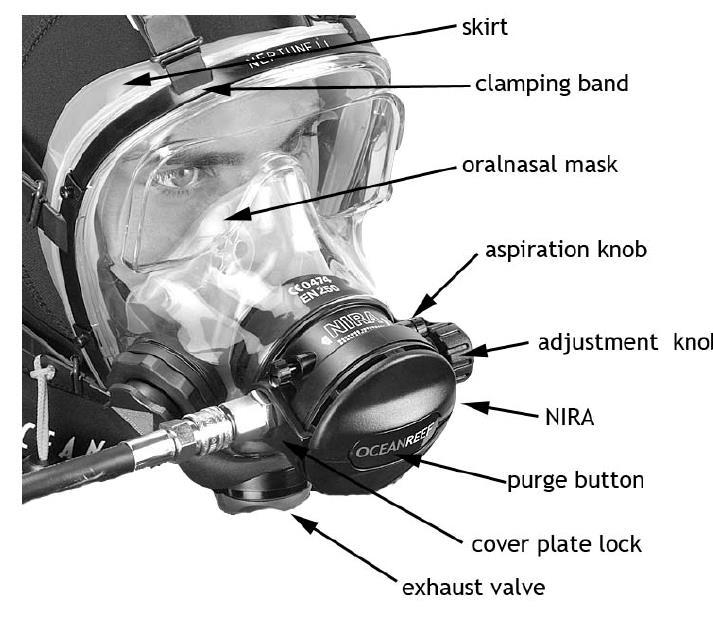

12 NEPTUN II NIRA - NADCIŚNIENIOWA. Fartuch doszczelniający Pasek na głowę (spider) Przestrzeń oddechowa, maska wewnętrzna Regulacja wspomagania Regulacja oporów oddechowych II stopień automatu oddechowego (NIRA) Przycisk bypass Szybko złączka przewodu średniego ciśnienia, Zawór wydechowy (ustawienie kierunku wydechu) Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

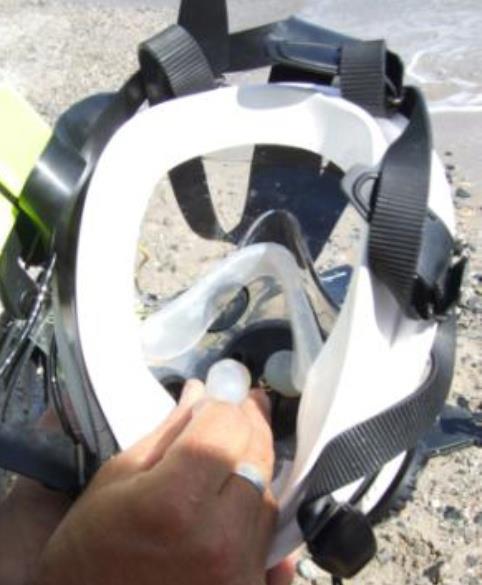

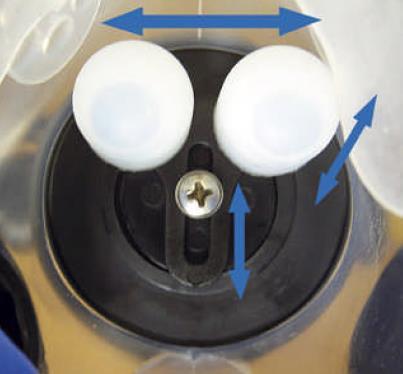

13 NEPTUN II NIRA - NADCIŚNIENIOWA. Paski na głowę Fartuch doszczelniający Przestrzeń oddechowa, maska wewnętrzna Wyrównywacz ciśnienia w uchu środkowym Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

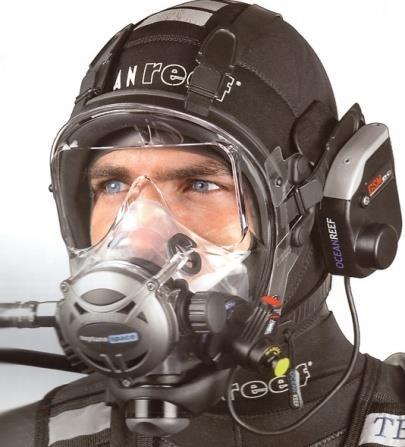

14 OSPRZĘT DODATKOWY MASKI PEŁNOTWARZOWEJ. Zawór atmosfery (ABV) Słuchawka Mikrofon Przycisk mikrofonu Przewód modułu łączności zakończony hydrozłączem Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

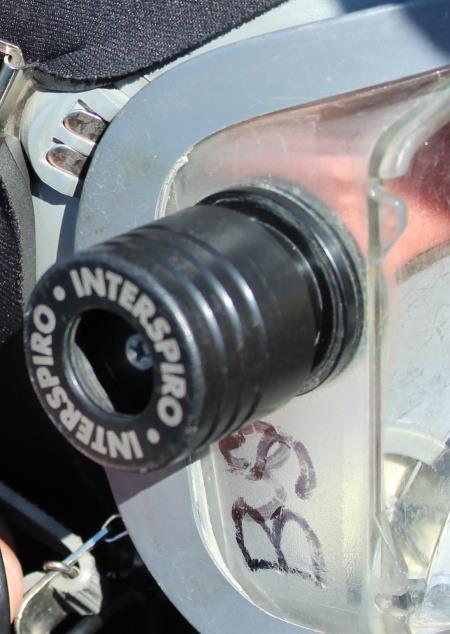

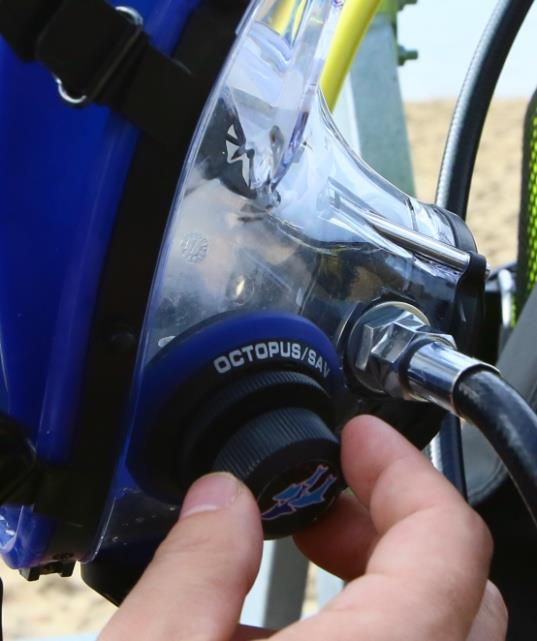

15 OSPRZĘT DODATKOWY MASKI PEŁNOTWARZOWEJ. Zawór świeżego powietrza (atmosfery) ABV - ambient breathing valve : pozwala oddychać powietrzem atmosferycznym na powierzchni, schodząc pod wodę zawór należy wcisnąć lub zakręcić. Maska typu AGA. Maska OCEANREEF. Wciskany Zakręcany Zakręcany Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

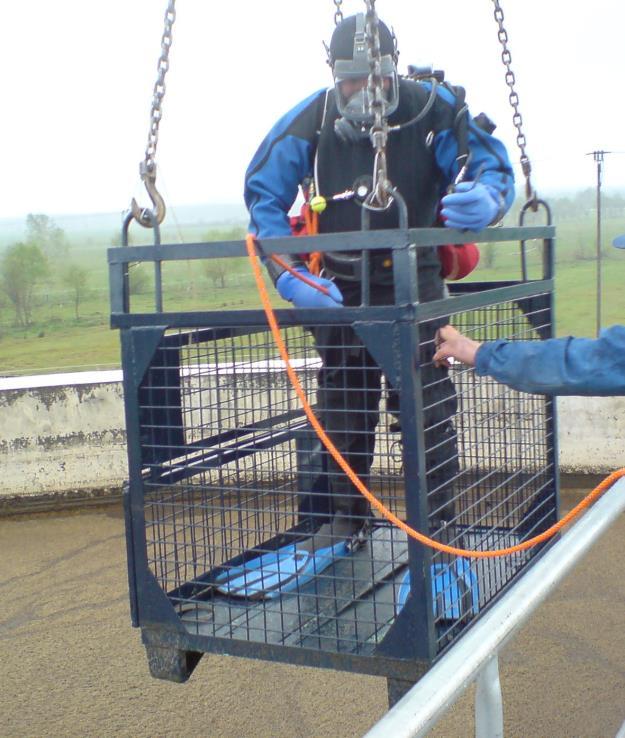

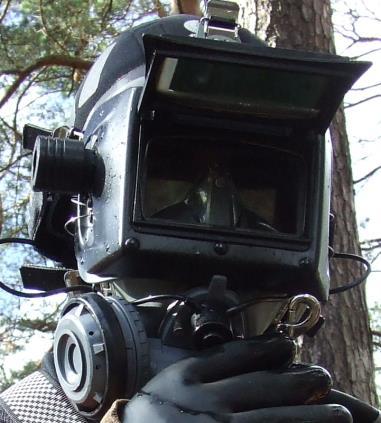

16 OSPRZĘT DODATKOWY MASKI PEŁNOTWARZOWEJ. Szelki asekuracyjne do podłączenia kabloliny (liny) Maska dodatkowa Osłona szyby do wykonywania prac podwodnych Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

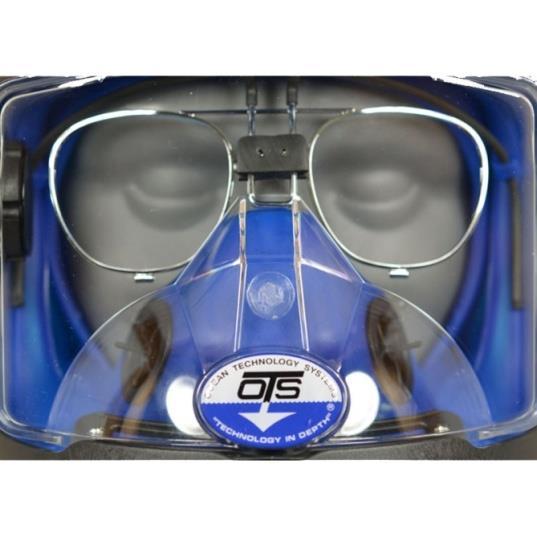

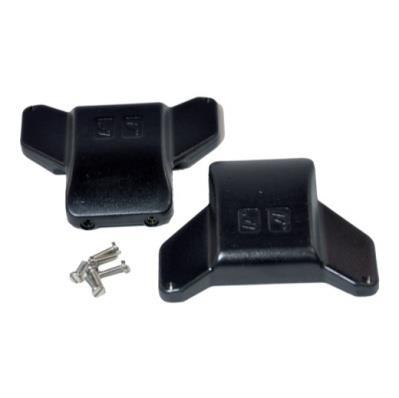

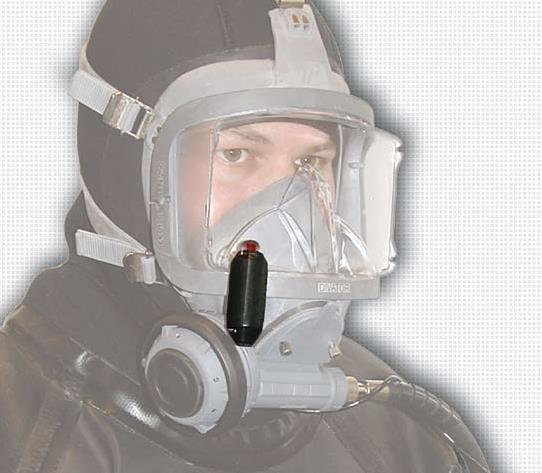

17 OSPRZĘT DODATKOWY MASKI PEŁNOTWARZOWEJ. Okulary korygujące wzrok - wkład do maski Balast mocowany na szybie maski Wskaźnik ciśnienia powietrza w butli Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

18 PRZYGOTOWANIE MASKI PEŁNOTWARZOWEJ DO NURKOWANIA Przed zamontowaniem maski pełnotwarzowej do zestawu powietrznego należy wykonać sprawdzenie wizualne elementów maski. Wykonujemy : sprawdzenie i ustawienie wyrównywacza ciśnienia, sprawdzenie i poluzowanie pasków, sprawdzenie zaworów zwrotnych w masce wewnętrznej, sprawdzenie działania zaworu wydechowego, sprawdzenie działania zaworu atmosfery, UWAGA: Przed odkręceniem zaworu butli przewód średniego ciśnienia musi być dokręcony do gniazda w masce. Nie przykręcony przewód do maski będący pod ciśnieniem może spowodować ciężkie uszkodzenia ciała. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

19 PRZYGOTOWANIE MASKI PEŁNOTWARZOWEJ DO NURKOWANIA Nawet nieduże ilość wody w masce pełnotwarzowej mogą spowodować parowanie szyby w trakcie nurkowania. przed nurkowaniem należy maskę pełnotwarzową wysuszyć, usunąć krople wody z szyby maski (papierem, chusteczka higieniczną), na szybę maski można nałożyć płyn uniemożliwiający jej parowanie, wysuszoną maskę zakładamy na głowę, UWAGA: Nie należy wykonać plucia na szybę maski i płukania wodą. Wykonanie czynności analogicznie jak przy typowej masce nurkowej nie zabezpieczy szyby maski pełnotwarzowej przed parowaniem. W przypadku parowania maski pod wodą należy wykonać przedmuch szyby powietrzem uruchamiając i przytrzymując przycisk bypasu. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

20 KONSERWACJA MASKI PEŁNOTWARZOWEJ. Czynności po nurkowaniu : zabezpieczyć przed wypadnięciem wyrównywacz ciśnienia, opłukać maskę słodką wodą, usunąć zanieczyszczenia, wysuszyć maskę, zabezpieczyć przed uszkodzeniami mechanicznymi, regularnie sprawdzać części gumowe, plastikowe, jednokierunkowe zawory w masce wewnętrznej oraz pasy mocujące, chronić szybę przed zarysowaniem maski OCEAN REEF posiadają plastikową osłonę, którą zakłada się na maskę po nurkowaniu, Przeglądy serwisowe wykonuje się zgodnie z zaleceniami producenta. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

21 PODSUMOWANIE. Nurkując w masce pełnotwarzowej zapewnij sobie sprzęt dodatkowy taki jak maska, szelki asekuracyjne i przyrząd do ciecia, Przygotowując się do nurkowania z maską pełnotwarzową, zwróć uwagę czy jest to maska nadciśnieniowa czy podciśnieniowa, Przed nurkowaniem zapoznaj się z budową maski oraz obsługą zamontowanego sprzętu dodatkowego, Wykonuj regularnie konserwację maski pełnotwarzowej, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS
