1 Płetwonurek w masce pełnotwarzowej PMP KDP/CMAS Zastosowanie łączności podwodnej do nurkowania w masce pełnotwarzowej Opracował: Marcin Wajdyk Instruktor KDP/CMAS *** Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

2 Zastosowanie łączności podwodnej do nurkowania w masce pełnotwarzowej Agenda. o Zastosowanie łączności przewodowej i bezprzewodowej do nurkowania w masce pełnotwarzowej. o Prowadzenie korespondencji z użyciem łączności podwodnej. o Sposoby nurkowania z kabloliną (liną). Nadawanie sygnałów poprzez kablolinę (linę). Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

3 Łączność bezprzewodowa Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

4 Łączność bezprzewodowa Łączność bezprzewodowa OTS (Buddy Phone) Słuchawka (Buddy Phone) Mikrofon montowany w masce Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

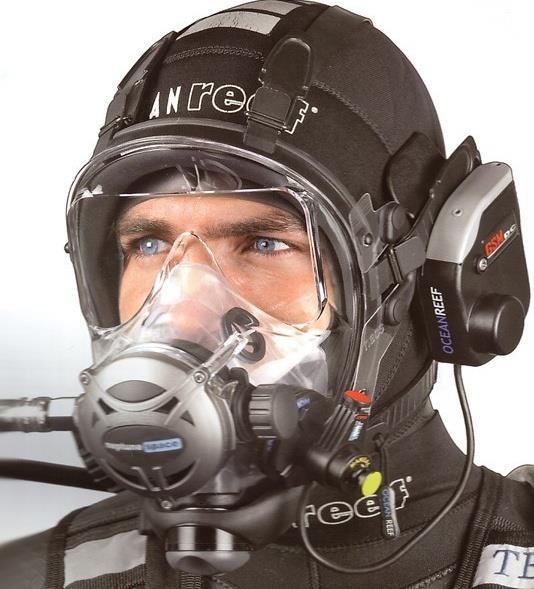

5 Łączność bezprzewodowa Łączność bezprzewodowa OCEANREEF. Moduł łączności bezprzewodowej z mikrofonem Moduł łączności bezprzewodowej do typowej maski (słuchawka) Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

6 Łączność bezprzewodowa System łączności bezprzewodowej OTS Przewód z przetwornikiem opuszczany do wody Centrala łączności bezprzewodowej Słuchawki z mikrofonem Zestaw mikrofonowogłośnikowy z hydrozłączem Mikrofon Hydrozłącze Radioodbiornik nurka z hydrozłączem Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

7 Łączność bezprzewodowa System łączności bezprzewodowej OCEANREEF. Centrala łączności bezprzewodowej Przewód z przetwornikiem opuszczany do wody Mikrofon Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

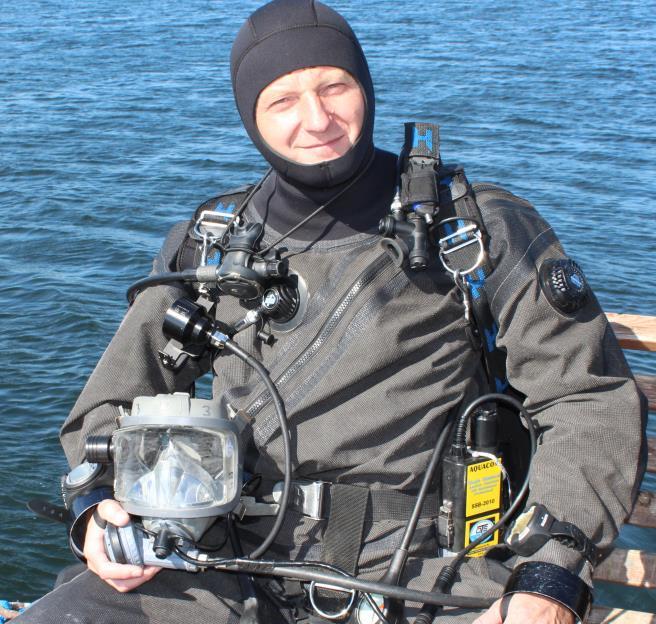

8 Sprzęt dodatkowy stosowany w nurkowaniu w masce pełnotwarzowej i sposób mocowania. Radioodbiornik nurka - mocowanie: do pasów URW, podłączany jest przy pomocy hydrozłacza z zestawem mikrofonowo-głośnikowym zamocowanym w masce, do pasków maski pełnotwarzowej spełnia również rolę słuchawki, Radioodbiornik nurka Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

9 Zastosowanie łączności bezprzewodowej do nurkowania w masce pełnotwarzowej. łączność bezprzewodowa pozwala na prowadzenie komunikacji między nurkami oraz powierzchnią, centrala łączności posiada możliwość nasłuchu więcej niż dwóch płetwonurków, podczas nurkowania nasłuch płetwonurków następuje po uruchomieniu modułu głosem lub naciśniecie przycisku mikrofonu, komunikaty z powierzchni nadawane są po naciśnięciu przycisku, nie ma możliwości separacji nurków, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

10 Zastosowanie łączności bezprzewodowej do nurkowania w masce pełnotwarzowej. Zalety : zwiększa bezpieczeństwo i komfort nurkowania poprzez możliwość pełnej komunikacji i określenia stanu psychofizycznego płetwonurków, brak ograniczenia zakresu nurkowania - możliwość komunikacji nawet z kilkuset metrów, Wady : niska jakość korespondencji w porównaniu do łączności przewodowej, nie ma możliwości prowadzenia nasłuchu przez centralę przez całość nurkowania, brak możliwości zastosowania przy nurkowaniu podlodowym, wysoki koszt zakupu systemu łączności, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

11 Prowadzenie korespondencji z użyciem łączności bezprzewodowej. Konfigurowanie zestawu bezprzewodowej łączności podwodnej : podłączyć przewód z transmiterem do centrali łączności bezprzewodowej, przewód z transmiterem zanurzyć w wodzie, głębokość zanurzenia transmitera zależna jest od położenia termokliny, podłączyć transmiter nurka do modułu łączności w masce przy pomocy hydrozłącza, transmiter uruchomi się samoczynnie w kontakcie z wodą, należy pamiętać o prawidłowym ułożeniu słuchawek podczas zakładania maski, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

12 Prowadzenie korespondencji z użyciem łączności bezprzewodowej. Prowadzenie korespondencji : tylko jedna osoba może prowadzić nadawanie sygnału (centrala lub nurek nurkowie), uruchomienie nadajnika przez drugą osobę spowoduje przerwanie korespondencji, uruchomienie nadawania odbywa się: centrala - naciśnięcie przycisku mikrofonu, nurek w zależności od ustawienia modułu łączności poprzez głos lub naciśnięcie przycisku mikrofonu. Uwaga : komunikaty powinny zawierać maksimum treści minimum słów, należy przekazywać komunikaty wyraźnie, należy mówić wolno. Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

13 Łączność przewodowa Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

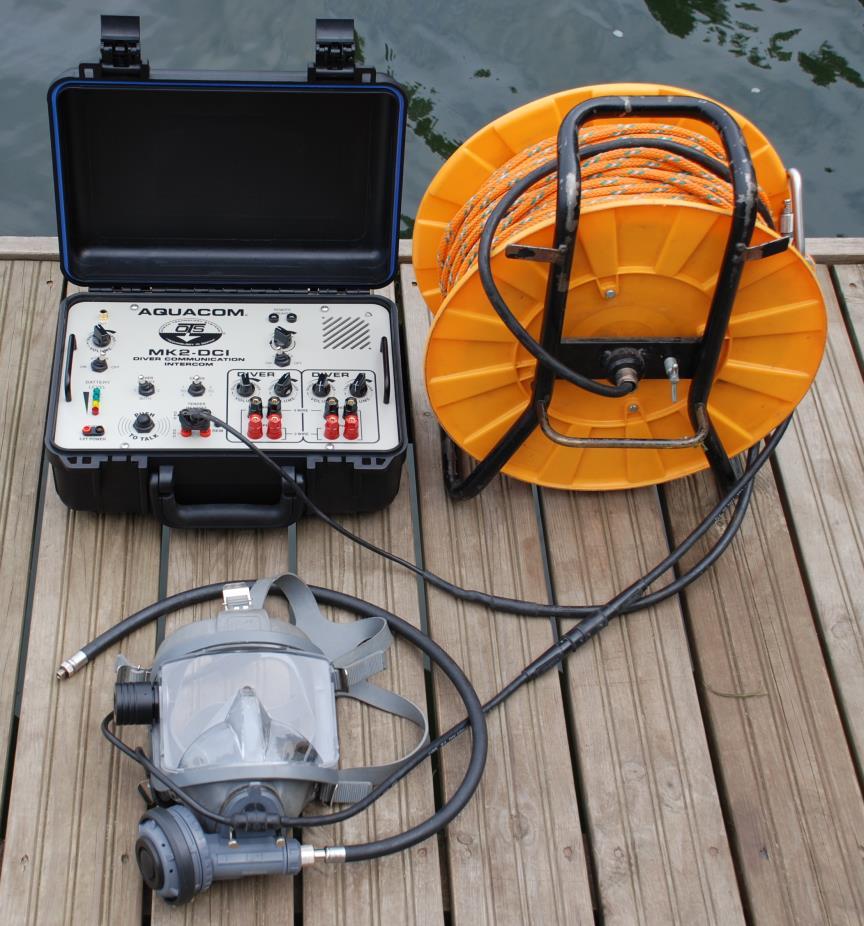

14 Łączność przewodowa System łączności przewodowej OTS. Centrala łączności przewodowej dla dwóch nurków Kablolina na bębnie Hydrozłącze Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

15 Łączność przewodowa System łączności przewodowej OCEANREEF. Centrala łączności przewodowej dla dwóch nurków Kablolina Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

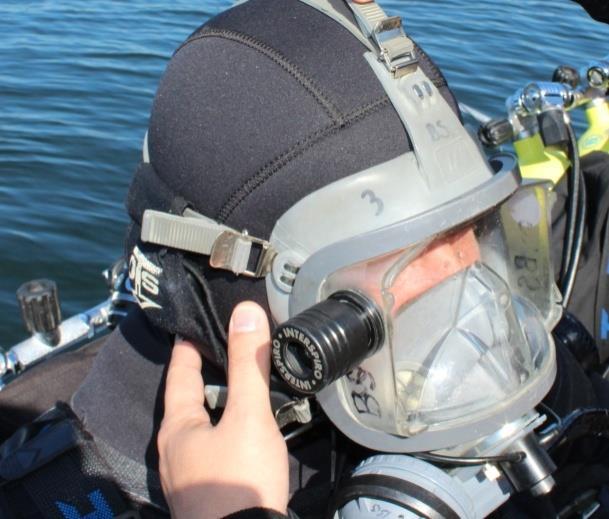

16 Łączność przewodowa Moduł łączności przewodowej - mocowanie: słuchawki mocowane są do pasków maski pełnotwarzowej, mikrofon mocowany jest w masce w miejscu wskazanym przez producenta, słuchawki mikrofon Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

17 Zastosowanie łączności przewodowej do nurkowania w masce pełnotwarzowej. łączność przewodowa pozwala na prowadzenie komunikacji między nurkami oraz powierzchnią, centrala łączności przewodowej pozwala na podłączenie dwóch nurków, nurkowie podłączeni są do centrali przy pomocy kabloliny, podczas nurkowania jest stały nasłuch nurkującej pary (słychać oddech płetwonurków), Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

18 Zastosowanie łączności przewodowej do nurkowania w masce pełnotwarzowej. w zależności od rozwiązań producenta nurkowie mogą słyszeć siebie nawzajem przez całość nurkowania lub być przełączani poprzez centrale, w takiej sytuacji jeden nurek nadaje komunikat a drugi odbiera, centrala ma nasłuch przez całe nurkowanie, jest możliwość separacji nadawanej korespondencji przez płetwonurków, w tym przypadku słychać tylko jedną osobę, komunikaty z powierzchni nadawane są po naciśnięciu przycisku, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

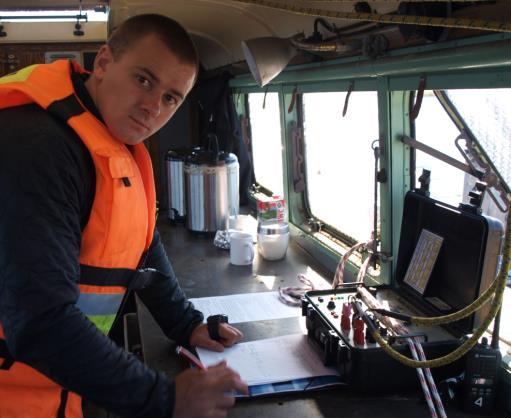

19 Zastosowanie łączności przewodowej do nurkowania w masce pełnotwarzowej. Zalety : zwiększa bezpieczeństwo i komfort nurkowania poprzez możliwość pełnej komunikacji i określenia stanu psychofizycznego płetwonurków, stały nasłuch płetwonurków, wysoka jakość korespondencji, w przypadku utraty łączności płetwonurkowie są asekurowani przez kabloliny jest możliwość nadawania sygnałów poprzez kabloliny, Wady : do przeprowadzenia nurkowania wymagana jest ekipa nurkowa, która obsługuje centrale oraz kabloliny ( 3 osoby), zakres nurkowania ograniczony długością kablolin, dodatkowy przedmiot, w postaci kabloliny, który płetwonurek musi trzymać w ręku, wysoki koszt zakupu systemu łączności, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

20 Prowadzenie korespondencji z użyciem łączności przewodowej Konfigurowanie zestawu przewodowej łączności podwodnej: podłączyć kabloliny do centrali, kabloliny zamocować do stałych elementów zabezpieczenie centrali przed przypadkowym uszkodzeniem w przypadku pociągnięcia za kablolinę, podłączyć kablolinę do modułu łączności w masce, przy pomocy hydrozłącza, po uruchomieniu centrali sprawdzić łączność z nurkiem należy pamiętać o prawidłowym ułożeniu słuchawek podczas zakładania maski, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

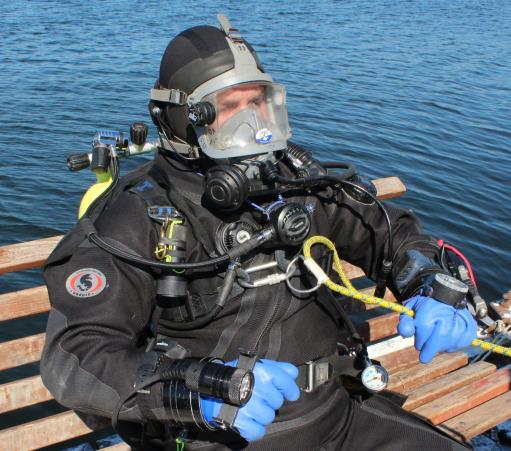

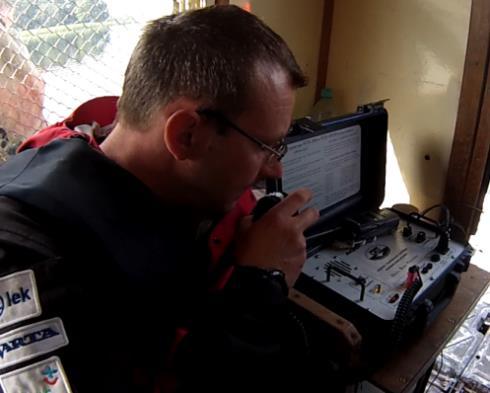

21 Prowadzenie korespondencji z użyciem łączności przewodowej Prowadzenie korespondencji: po uruchomieniu centrali słychać płetwonurków (oddech), nie należy przekazywać komunikatów jednocześnie - powoduje to niezrozumienie przekazywanych treści, mówienie przez dwóch użytkowników nie spowoduje przerwania korespondencji, uruchomienie nadawania odbywa się: centrala - naciśnięcie przycisku mikrofonu, nurek cały czas nadaje korespondencję nie ma potrzeby wciskania przycisku, w przypadku utraty łączności należy przejść na nadawanie sygnałów poprzez kabloliny, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

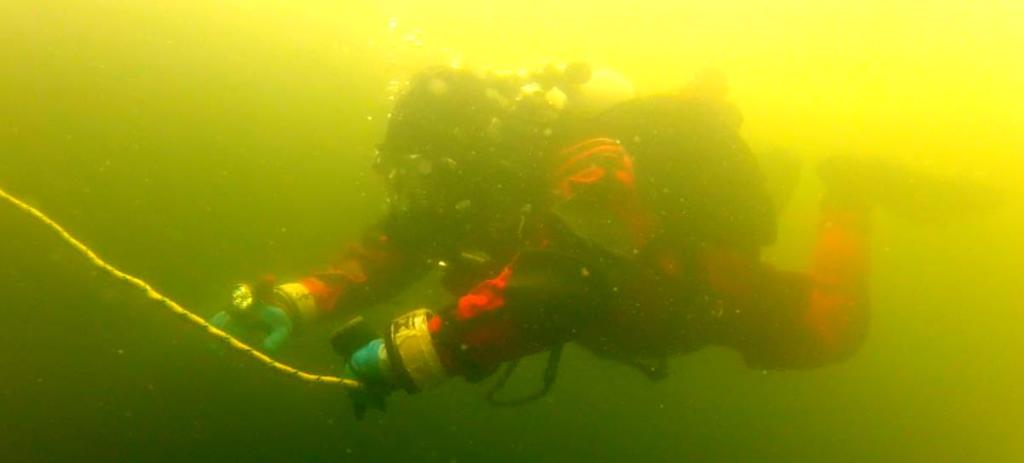

22 Sposoby nurkowania z kabloliną (liną) Ustawienie się względem kabloliny przodem do kabloliny płyń do brzegu Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

23 Sposoby nurkowania z kabloliną (liną) Ustawienie się względem kabloliny Bokiem do kabloliny płyń do przodu kablolina w prawą rękę, kablolina w lewą rękę, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

24 Sposoby nurkowania z kabloliną (liną) Ustawienie się względem kabloliny tyłem do kabloliny płyń do przodu Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

25 Sposoby nurkowania z kabloliną (liną) Nadawanie sygnałów poprzez kablolinę (linę). sygnały nadawane są z powierzchni poprzez szarpnięcia kabloliną lub liną, sygnał nadawany z powierzchni powinien być czytelny dla płetwonurka, przy nadawaniu sygnału nie należy wyciągać płetwonurka oraz nie wyrywać kabloliny liny z ręki, przy rozwinięciu pełnych długości kablolin (lin) szarpnięcia powinny być dłuższe ze względu na długość przewodu, płetwonurek każdorazowo po otrzymaniu sygnału powinien odpowiedzieć tym samym sygnałem, osoby nadzorujące kabloliny (liny) powinny zwracać uwagę aby przy wydawaniu i zwijaniu nie pojawił się luz na kablolinie przez całość nurkowania powinny odczuwać wykonywane ruchy przez płetwonurka, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

26 Sposoby nurkowania z kabloliną (liną) Nadawanie sygnałów poprzez kablolinę (linę). Sygnał Do nurka Od nurka Jedno szarpnięcie liną lub jeden dźwięk Czy wszystko w porządku? Tak, wszystko w porządku Dwa szarpnięcia liną Stop, zmień kierunek Stop, zmieniam kierunek Trzy szarpnięcia liną lub trzy dźwięki Zakończ prace i rozpocznij wynurzanie Rozpoczynam wynurzanie Wielokrotne szarpnięcie liną lub wielokrotne dźwięki Natychmiast rozpocznij wynurzenie - niebezpieczeństwo Niebezpieczeństwo - wyciągnijcie mnie Zgodnie z Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 25 maja 2004 r. w sprawie wykonywania prac podwodnych w jednostkach organizacyjnych podległych lub nadzorowanych przez ministra właściwego do spraw wewnętrznych Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

27 Sposoby nurkowania z kabloliną (liną) Sposoby likwidowania zaczepów na kablolinie. Likwidacja zaczepu przez płetwonurka: dopłynąć do zaczepu zwijając kabloline (linę) do ręki, zlikwidować zaczep, wrócić do partnera rozwijając kablolinę z ręki, Likwidacja zaczepu przez partnera nurkowego: dopłynąć do zaczepu po kablolinie partnera, zlikwidować zaczep, wrócić do partnera po jego kablolinie, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

28 Podsumowanie Nurkując w masce pełnotwarzowej możesz nurkować z komunikacją bezprzewodową i przewodową, Przed nurkowaniem zapoznaj się z budową i zasadą działania zastosowanej łączności podwodnej, Nurkując z kabloliną (liną) zwracaj uwagę na ukształtowanie dna i przeszkody podwodne mogą one powodować niebezpieczne zaczepy, Do nurkowania z łącznością przewodową wymagana jest przeszkolona ekipa, która będzie w stanie obsłużyć centralę łączności i kabloliny, Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS

29 AUTORZY Tekst i opracowanie : Marcin Wajdyk, Zdjęcia : Artur Litwin, Marcin Wajdyk, Radosław Szymański Włodzimierz Kapiec, Zbigniew Kwiatkowski, Konsultacje: Andrzej Tomicki, Marcin Dąbrowski, Marek Narel, Piotr Nieckarz. Radosław Szymański, Włodzimierz Kapiec, W prezentacji wykorzystano materiały promocyjne i instrukcje obsługi sprzętu: INTERSPIRO, OTS, POSEIDON, OCEANREEF, APEKS. Prawa autorskie do niniejszej prezentacji przysługują OCSP KDP PTTK. Powielanie prezentacji w całości lub w części, jej modyfikowanie i publiczne odtwarzanie bez zgody OCSP KDP PTTK jest zabronione. Aktualizacja Marcin Wajdyk Płetwonurek Podlodowy KDP/CMAS (PPL) KDP CMAS
