SPRZĘT OCHRONY UKŁADU ODDECHOWEGO DO ZASTOSOWAŃ W PODZIEMNYCH ZAKŁADACH GÓRNICZYCH W DZIAŁANIACH RATOWNICZYCH

Transkrypt

1 SPRZĘT OCHRONY UKŁADU ODDECHOWEGO DO ZASTOSOWAŃ W PODZIEMNYCH ZAKŁADACH GÓRNICZYCH W DZIAŁANIACH RATOWNICZYCH

2 Aparaty oddechowe kompletne Obwód otwarty Aparaty powietrzne butlowe Obwód zamknięty Aparaty regeneracyjne Ze sprężonym powietrzem w układzie podciśnienia Ze sprężonym powietrzem w układzie z nadciśnieniem Ze sprężonym tlenem w butli Z tlenem chemicznie związanym Z ciekłym tlenem

3 Aparaty regeneracyjne Z tlenem sprężonym w butli W-70 i W-2000 BG-174(A) BG- 4EP R-30 BIOMARINE BIOPAK 240 Z tlenem chemicznie związanym AIR ELITE RX-4E Z tlenem ciekłym SIEBE GORMAN AERORLOX

4 Autonomiczny sprzęt izolujący Aparaty regeneracyjne W-70, BG 4EP, W-2000 Aparaty powietrzne butlowe APS/3N-4080

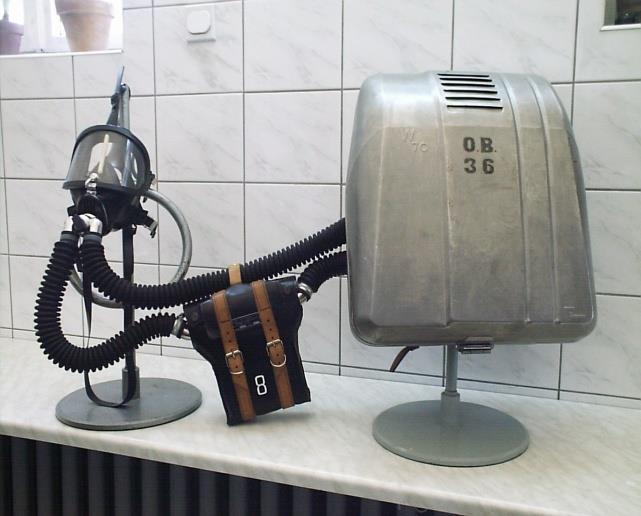

5 APARAT REGENERACYJNY TYPU W-70 Z TLENEM SPRĘŻONYM W BUTLI

6 APARAT W-70 Zawory oddechowe Pochłaniacz CO 2 Automat płucny Worek oddechowy Zespół redukcyjnodawkujący Ślinnik Przewody oddechowe Łącznik centralny Butla tlenowa

7 Dane techniczne: DANE TECHNICZNE Czas ochronnego działania do 4 godz. Masa kompletnego aparatu ok.14 kg Wymiary tornistra szerokość 430 mm wysokość 480 mm grubość 148 mm Pojemność butli tlenowej 2dm 3 (2 l) Ciśnienie robocze 20 MPa (200 kg/m 2 ) Ciśnienie zredukowane 0,4 MPa (4 kg/m 2 ) Dawkowanie tlenu stałe przy 20 MPa 1,5 dm 3 /min (1,5 l/min) maksymalne min. 50 dm 3 /min (50 l/min) Objętość dawki przepłukującej 6,0 dm 3 (6,0 l) Pojemność worka oddechowego 6,5 dm 3 (6,5 l) Pochłaniacz CO x18x28 cm

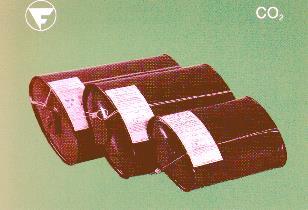

8 POCHŁANIACZ CO 2 9x18x28 cm 9x18x24 cm

9 SCHEMAT APARATU W Butla tlenowa 2. Zawór butli. 3. Zawór odcinający 4. Przewód manometru 5. Manometr. 6. Zawór redukcyjny 7. Zawór bezpieczeństwa 8. Zawór dodawczy 9. Zawór przepłukujący 10. Automat płucny 11. Przewód tlenowy 1. Przewód dodawczy 2. Komora wdechowa 3. Przewód wdechowy 4. Ślinnik 5. Komora wydechowa 6. Przewód wydechowy 7. Zawór upustowy 8. Pochłaniacz 9. Worek oddechowy 10. Łącznik centralny 11. Łącznik prawy( fajka prawa ) 12. Łącznik lewy ( fajka lewa )

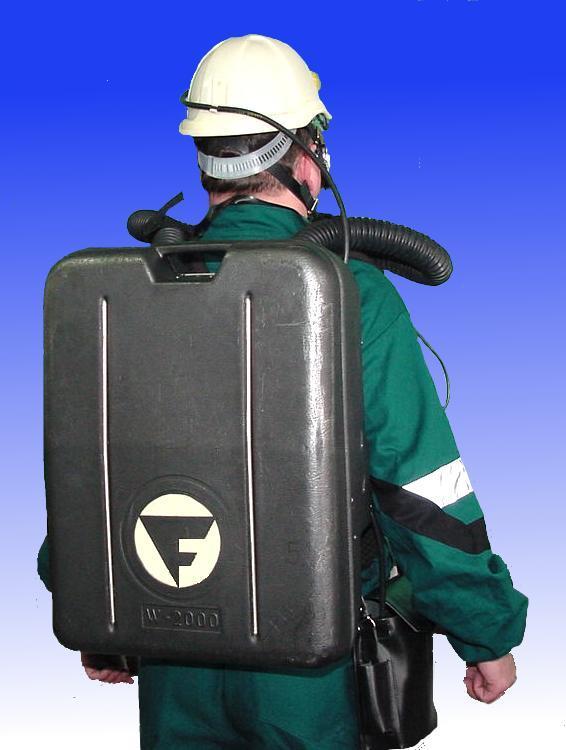

10 APARAT REGENERACYJNY W

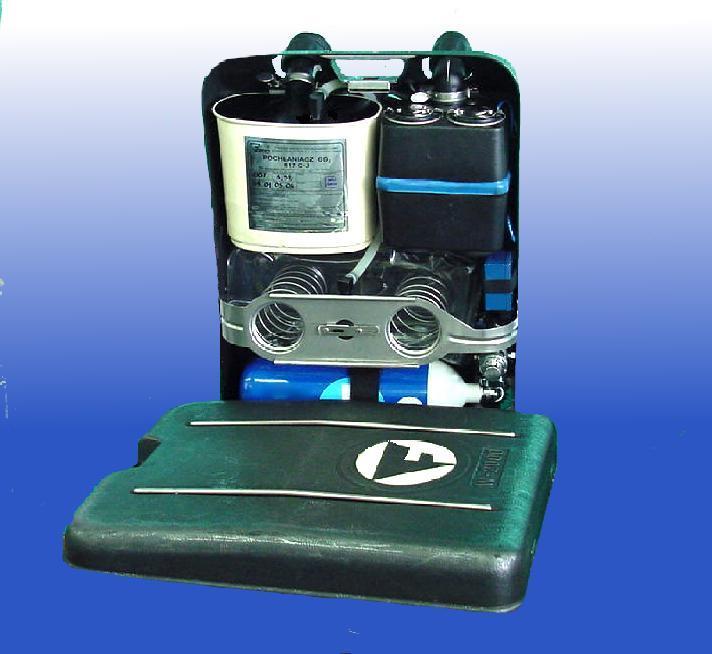

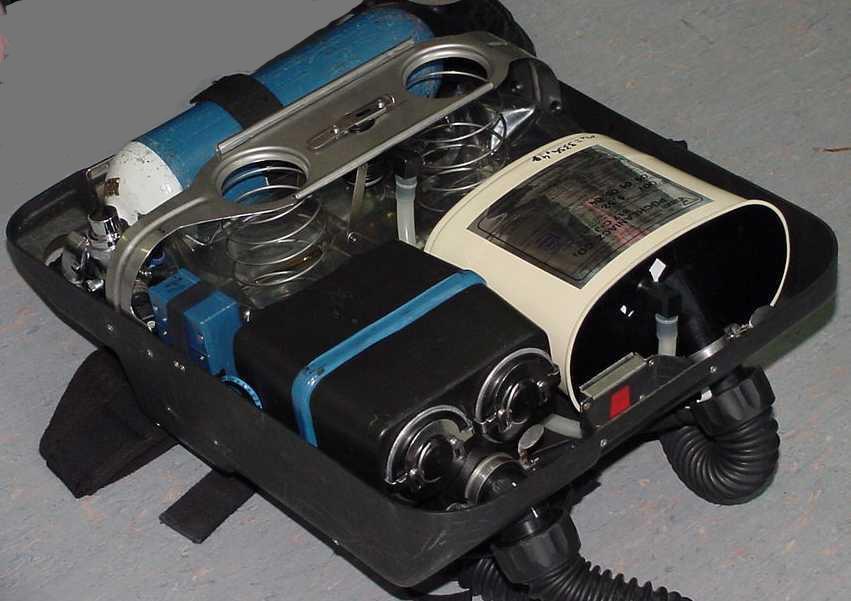

11 APARAT REGENERACYJNY W

12 WYMIARY 550 W

13 OKREŚLENIE PARAMETRU JEDN. DANE MIARY TECH. Czas ochronnego działania : godz. do 4 Masa kompletnego aparatu : kg max.16 Wymiary aparatu szerokość mm 440 wysokość mm 580 grubość mm 185 Pojemność butli tlenowej dm 3 2 Masa wkładów lodowych kg max. 1 Ciśnienie robocze bar 200 Ciśnienie zredukowane tlenu bar 4 0,1 Dawkowanie stałe tlenu (przy 200 bar) dm 3 /min 1.5 0,1 Dawka zaworu dodawczego przy ciśnieniu w butli > 50 dm 3 /min >80 bar Opory oddychania (przy częstotliwości f=25/min i pojemności wdechowej 2l) wdech wydech mbar mbar > 0 < 7 Pojemność worka oddechowego dm 3 min. 6,5 Pochłaniacz CO 2 Elektroniczny System Nadzoru ESN-1 Przynależna maska twarzowa pojemnik jednokrotnego lub wielokrotnego użytku (do ćwiczeń) bateria alkaliczna 9V Maska twarzowa MT 827 "HANKA" temperatura Warunki środowiska 0 C podczas użycia ciśnienie powietrza hpa wilgotność względna % 0 100

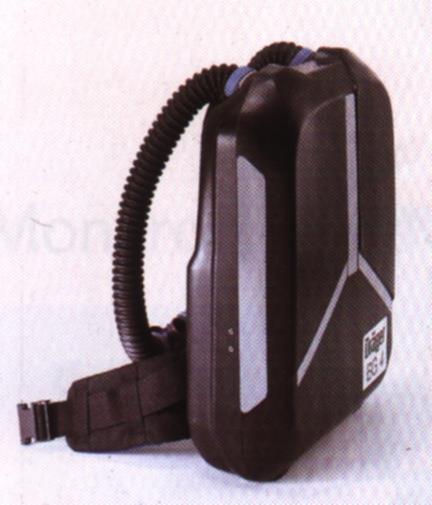

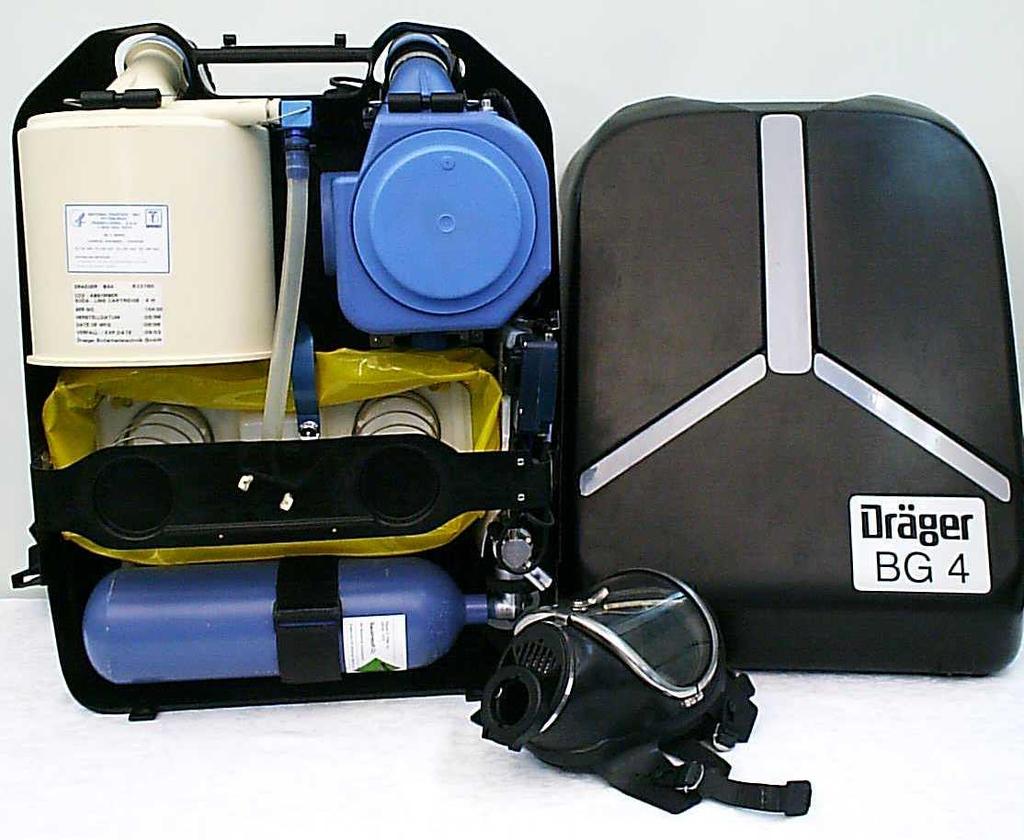

14 APARAT REGENERACYJNY TYPU BG-4EP ZE SPRĘŻONYM TLENEM

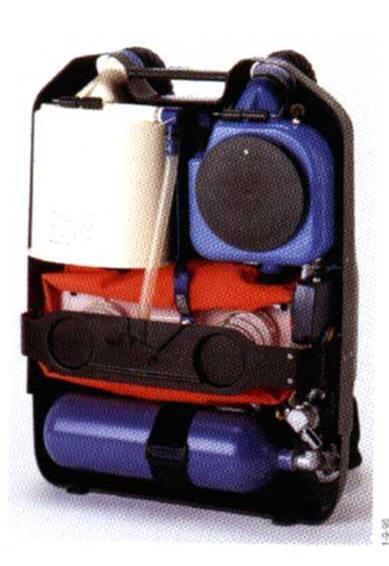

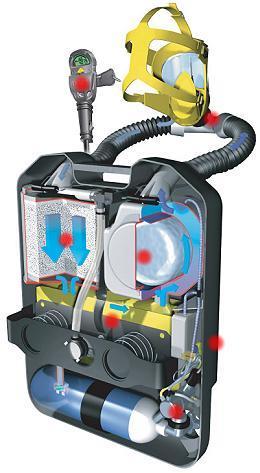

15 Zawór minimum Pochłaniacz CO 2 Schładzacz Układ elektroniczny Worek oddechowy Butla tlenowa Zespół redukcyjnodawkujący Maska twarzowa

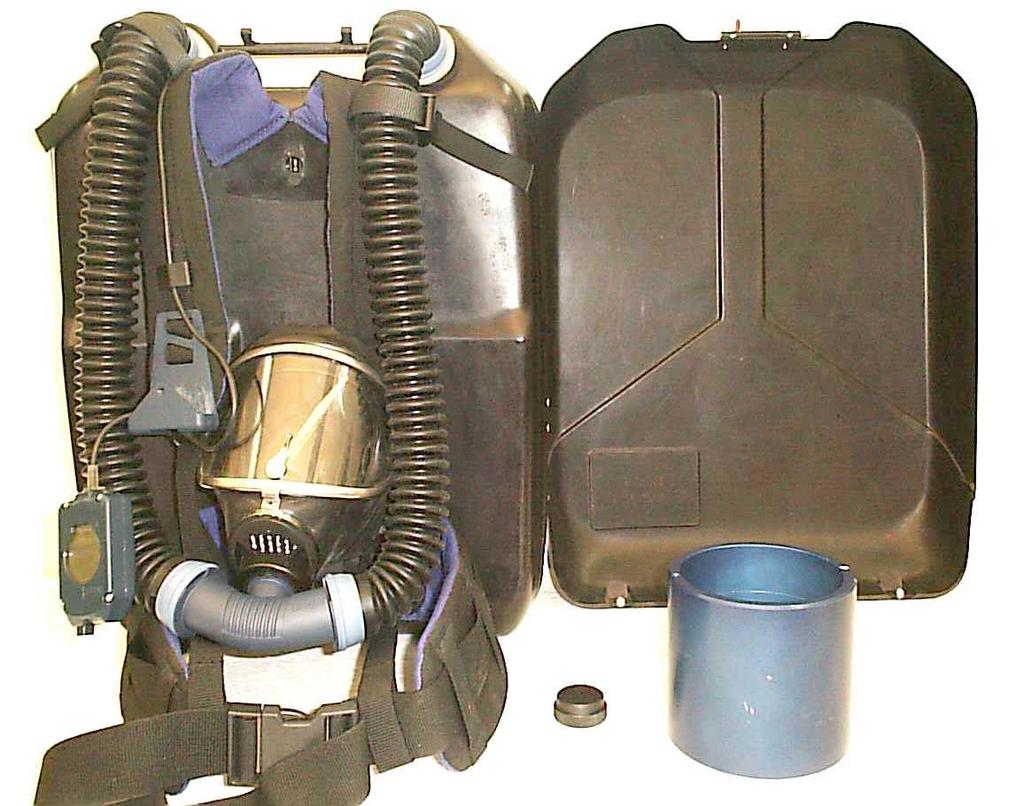

16 Przewody oddechowe Wyświetlacz ciekłokrystaliczny Łącznik centralny Forma do wymrażania lodu do schładzacza aparatu

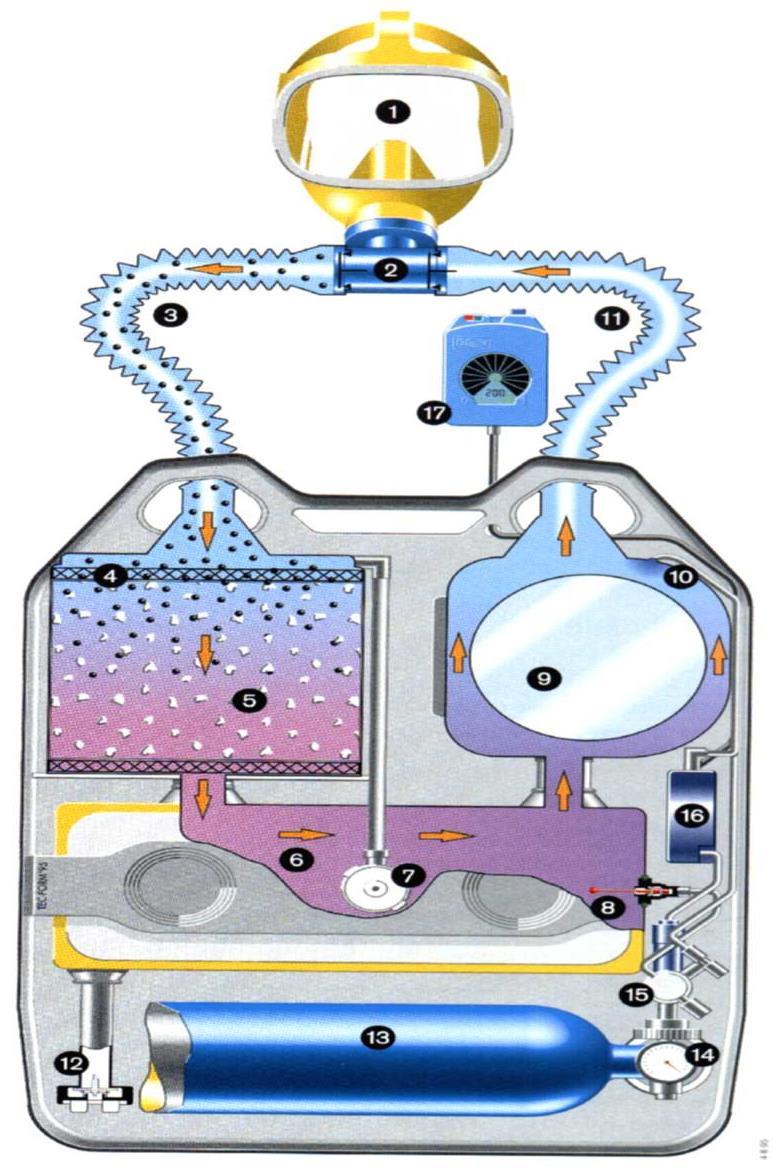

17

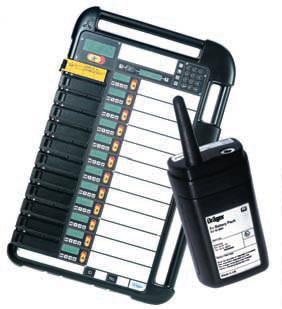

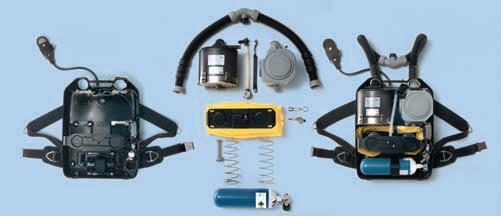

18 PSS BG 4EP

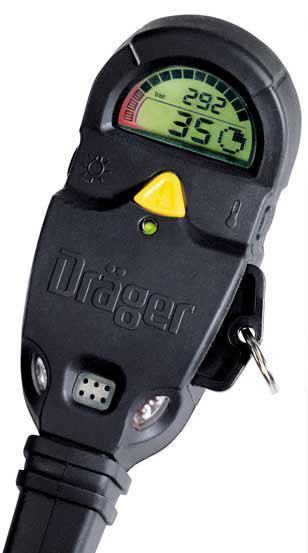

19 BODYGUARD 2 Start - Check Temperatura

20 Dane techniczne aparatu: - czas ochronnego działania, - wymiary gabarytowe - ciężar aparatu - ciężar aparatu z 1,2 kg lodu - stałe dawkowanie tlenu - dodatkowe dawkowanie tlenu przez zawór minimum - dawkowanie tlenu zaworem dodawczym - opory oddychania (przy wentylacji 25 cykli/min x 2,0dm 3 /cykl - pojemność butli tlenowej - ciśnienie robocze tlenu w butli - zapas tlenu w butli - pojemność worka oddechowego - niezawodność działania aparatu w zakresie temperatur - pochłaniacz CO 2-4 godz x 450 x 177 mm, - 13,3 kg, - 14,5 kg, - 1,5 do 1,9 dm³/min, - >80 dm³/min, - >50 dm³/min, - wdech > 0 Pa, - wydech < 700 Pa, - 2 dm³, - 20 MPa, dm³, - 5,5 dm³, - od -15º C do +60º C przy składowaniu aparatu w temperaturze pokojowej, - jednorazowego użycia.

21 Do aparatu mogą być wykorzystane tylko maski pełnotwarzowe typu Panorama Nova RP lub Panorama Supra RP, których przyłączanie do aparatu następuje za pomocą szybkozłącznego wtyku połączeniowego. Aparat nie jest przeznaczony do nurkowania. Aparat nie zabezpiecza przed możliwością zatrucia przez skórę. MASKA TWARZOWA TYPU PANORAMA NOVA EPDM PC-RP

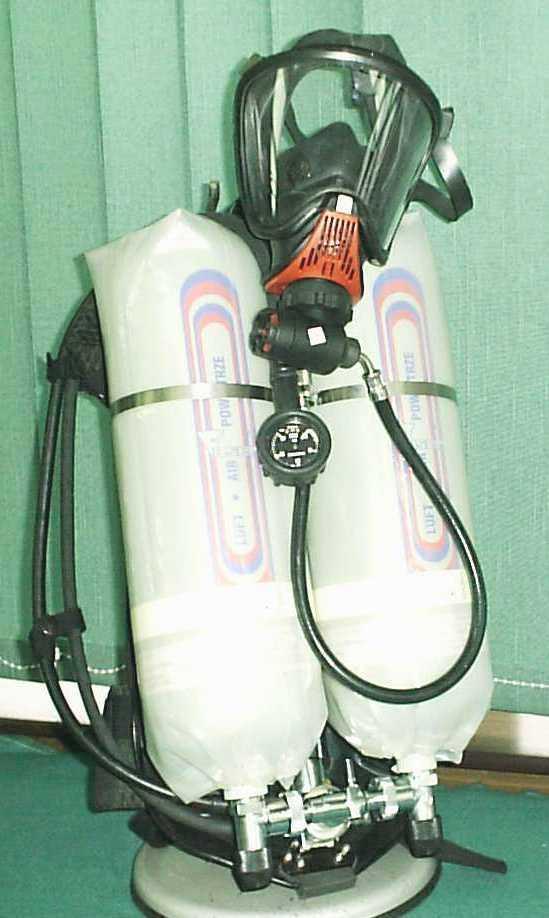

22 APARAT POWIETRZNY TYPU APS/3N-4080

23 APARAT POWIETRZNY BUTLOWY ZE SPRĘŻONYM POWIETRZEM TYPU APS/3N-4080 Aparat powietrzny butlowy ze sprężonym powietrzem o otwartym obiegu typu APS/3N Jest sprzętem ochrony dróg oddechowych, przeznaczonym do specjalnych zastosowań podczas prowadzenia akcji ratowniczych w podziemnych zakładach górniczych, w warunkach podwyższonego mikroklimatu. Aparat pracuje w układzie nadciśnienia. Umożliwia on oddychanie przy niedostatku tlenu oraz w razie obecności w otaczającej atmosferze substancji szkodliwych występujących w dowolnym stężeniu, jeżeli nie wpływają one niszcząco na zespoły aparatu i nie powodują zmiany w jego działaniu.

24 DANE TECHNICZNE APARATU Czas ochronnego działania aparatu: Ilość butli w aparacie Pojemność butli / średnica butli Maksymalne ciśnienie napełniania butli Zapas powietrza w butlach System redukcji ciśnienia Ciśnienie zredukowane Złącze automatu oddechowego Ciśnienie zadziałania sygnału ostrzegawczego Wydatek automatu oddechowego przy podciśnieniu 1000 Pa Opór wdechu automatu przy przepływie pulsującym 25 x 2 dm3/min Masa aparatu napełnionego powietrzem i z maską twarzową maksimum Wymiary gabarytowe (wysokość x szerokość x grubość) - do 90 minut - 2 sztuki - 6,8 dm3 /156 mm - 30 MPa dm3-2 stopniowy o stopniach rozdzielonych - 0,67 do 0,75 MPa - szybkozłącze - 5,5 0,5 MPa - min. 300 dm3/min - nie większy od 450 Pa - ok.19 kg x 330 x 165 mm

25 STELAŻ APARATU APS/3N-4080 Ergonomicznie ukształtowany stelaż wykonany jest z materiałów lekkich oraz wyposażony jest w wygodny układ pasów nośnych.

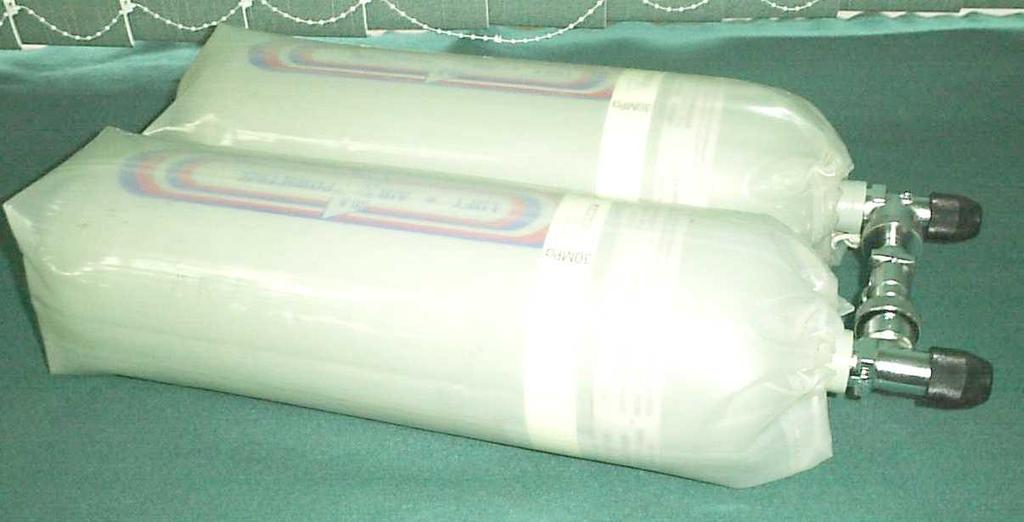

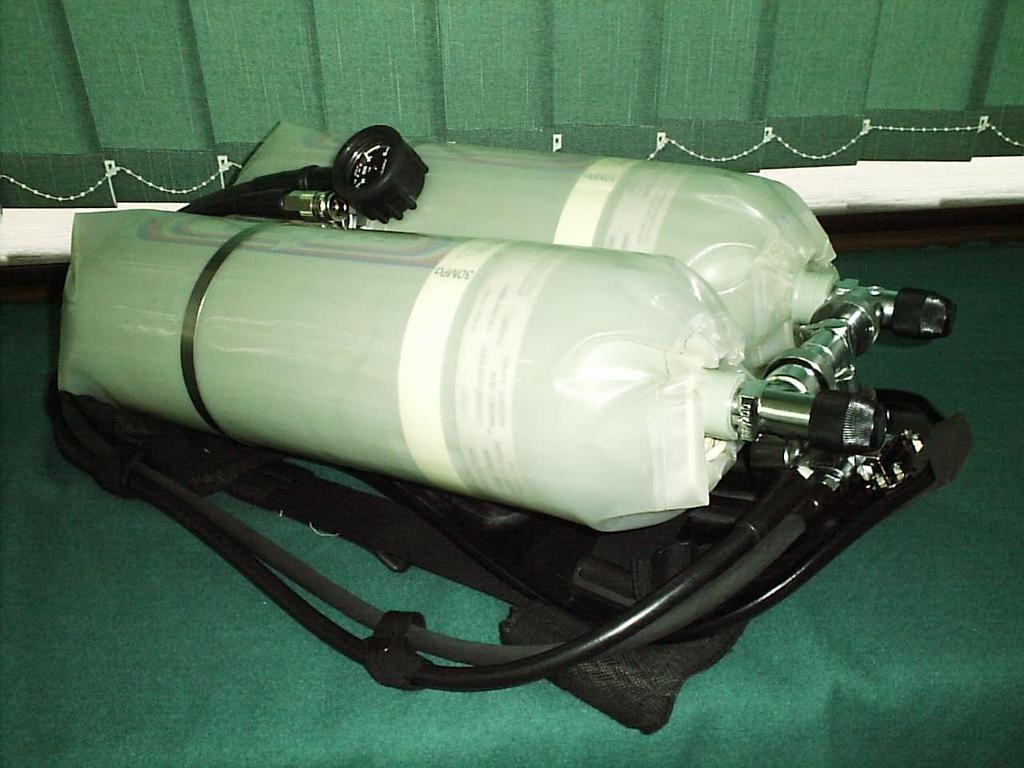

26 BUTLE POWIETRZNE Z ŁĄCZNIKIEM Pojemność butli / średnica butli - 6,8 dm 3 /156 mm Maks. ciśnienie napełnienia butli - 30 MPa Zapas powietrza w butlach dm 3

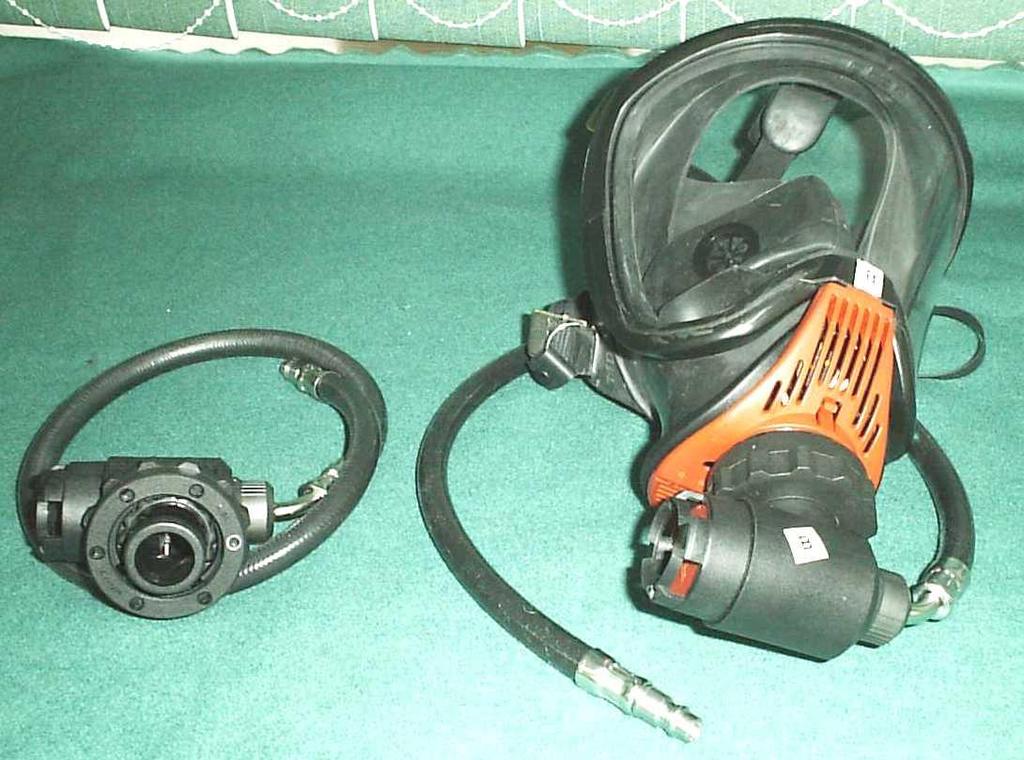

27 MASKA TWARZOWA TYPU ULTRA ELITE PS ORAZ AUTOMAT ODDECHOWY TYPU LA-96-AS

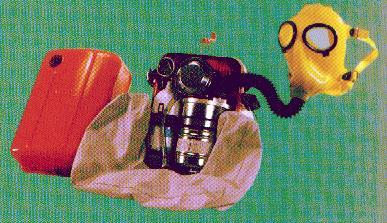

28 APARAT REGENERACYJNY EWAKUACYJNY TYPU AU-9E i E1 z tlenem sprężonym w butli

29 URZĄDZENIE DO PODAWANIA TLENU POD MASKĘ UPT 1 REDUKTOR WĄŻ TLENOWY POKROWIEC ZAWÓR BUTLI BUTLA TLENOWA

30 DANE TECHNICZNE masa urządzenia (z butlą 2 dm 3 ) 0,90 kg + 3,6 kg ciśnienie zredukowane 0-0,6 MPa dawkowanie tlenu 0-20 dm 3 /min. czas działania: dawkowanie 10 dm 3 /min. 40 min. dawkowanie 20 dm 3 /min. 20 min. wymiary zewnętrzne 125x105x80 mm przewód tlenowy 1500 mm ( 5 x 2) pojemność butli 2 dm 3 lub o innej pojemności ciśnienie w butli 20 MPa

31 Dziękuję za uwagę 31
