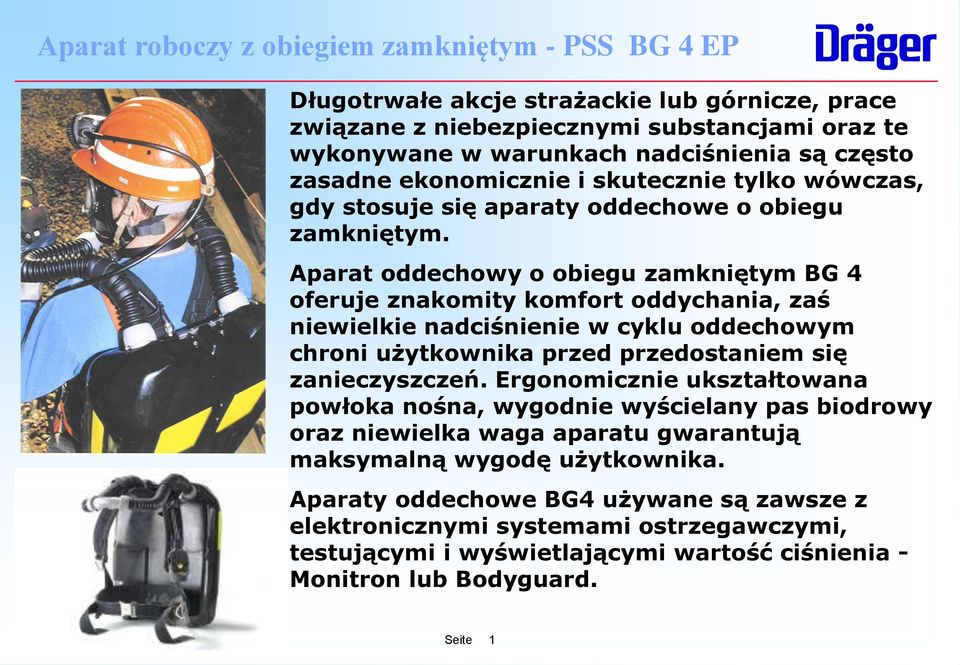

1 Długotrwałe akcje strażackie lub górnicze, prace związane z niebezpiecznymi substancjami oraz te wykonywane w warunkach nadciśnienia są często zasadne ekonomicznie i skutecznie tylko wówczas, gdy stosuje się aparaty oddechowe o obiegu zamkniętym. Aparat oddechowy o obiegu zamkniętym BG 4 oferuje znakomity komfort oddychania, zaś niewielkie nadciśnienie w cyklu oddechowym chroni użytkownika przed przedostaniem się zanieczyszczeń. Ergonomicznie ukształtowana powłoka nośna, wygodnie wyścielany pas biodrowy oraz niewielka waga aparatu gwarantują maksymalną wygodę użytkownika. Aparaty oddechowe BG4 używane są zawsze z elektronicznymi systemami ostrzegawczymi, testującymi i wyświetlającymi wartość ciśnienia - Monitron lub Bodyguard. Seite 1

2 Nowy PSS BG 4 EP 1. Maska 2. Łącznik maski z aparatem 3. Wąż wydechowy 4. Filtr przeciwpyłowy 5. Pochłaniacz 6. Worek oddechowy 7. Zawór nadmiaru (nadciśnienia) 8. Zawór minimum 9. Chłodnica powietrza 10. Dzownik stałociśnieniowy 11. Wąż oddechowy 12. Zawór odwadniający 13. Butla tlenowa 14. Zawór butli 15. Reduktor ciśnienia 16. Elektroniczny czujnik niskiego ciśnienia 17. Bodyguard II 18. Sensor Seite 2

3 Typy aparatów o długim czasie ochronnego działania otwarte: półotwarte- wydech w atmosferę otoczenia PA 94 plus zawór nadmiaru może otworzyć obieg powietrza stałe dawkowanie BG 4 -Tramix zamknięte: BG4 EP dozowanie automatyczne poprzez płuca Seite 3

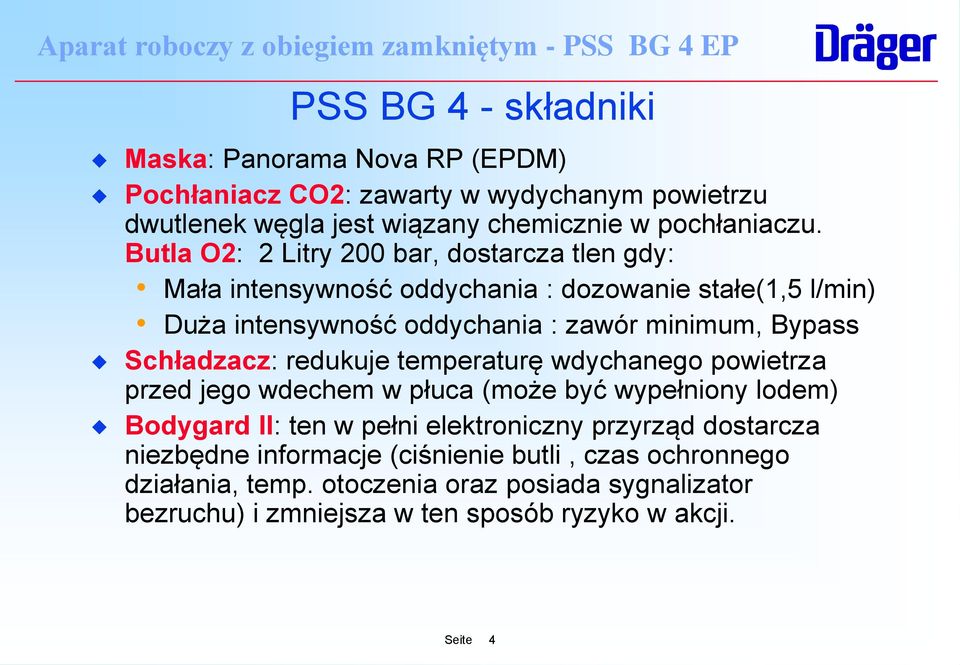

4 PSS BG 4 - składniki Maska: Panorama Nova RP (EPDM) Pochłaniacz CO2: zawarty w wydychanym powietrzu dwutlenek węgla jest wiązany chemicznie w pochłaniaczu. Butla O2: 2 Litry 200 bar, dostarcza tlen gdy: Mała intensywność oddychania : dozowanie stałe(1,5 l/min) Duża intensywność oddychania : zawór minimum, Bypass Schładzacz: redukuje temperaturę wdychanego powietrza przed jego wdechem w płuca (może być wypełniony lodem) Bodygard II: ten w pełni elektroniczny przyrząd dostarcza niezbędne informacje (ciśnienie butli, czas ochronnego działania, temp. otoczenia oraz posiada sygnalizator bezruchu) i zmniejsza w ten sposób ryzyko w akcji. Seite 4

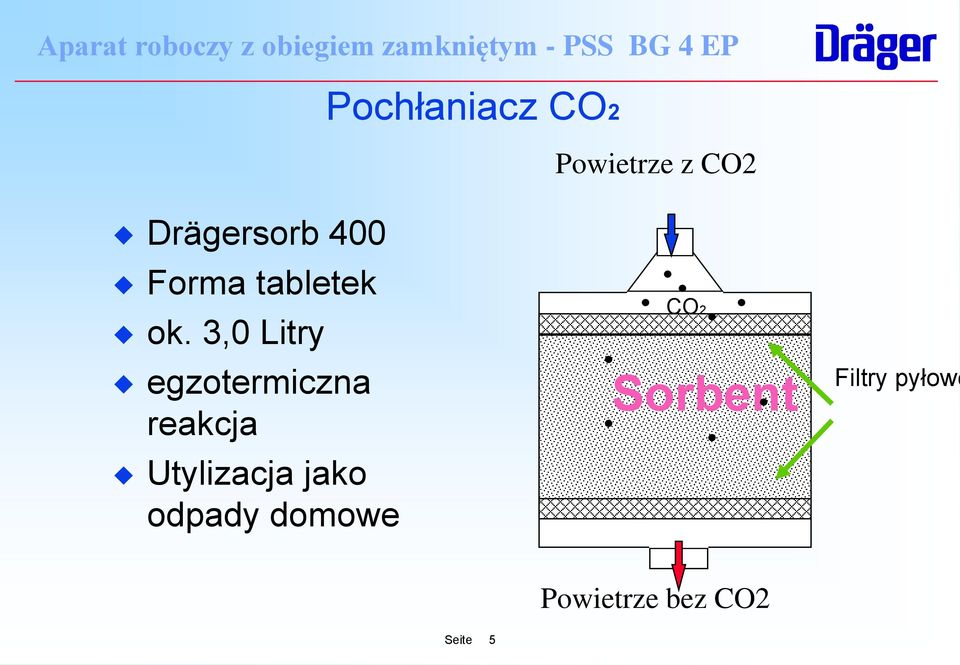

5 Pochłaniacz CO2 Powietrze z CO2 Drägersorb 400 Forma tabletek ok. 3,0 Litry egzotermiczna reakcja Utylizacja jako odpady domowe CO2 Sorbent Filtry pyłowe Powietrze bez CO2 Seite 5

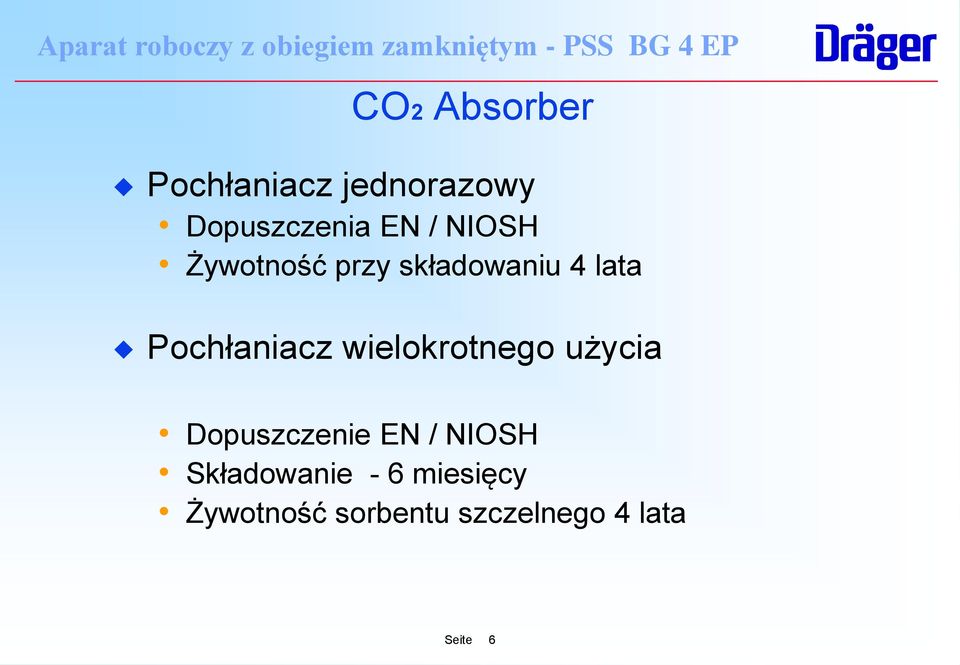

6 CO2 Absorber Pochłaniacz jednorazowy Dopuszczenia EN / NIOSH Żywotność przy składowaniu 4 lata Pochłaniacz wielokrotnego użycia Dopuszczenie EN / NIOSH Składowanie - 6 miesięcy Żywotność sorbentu szczelnego 4 lata Seite 6

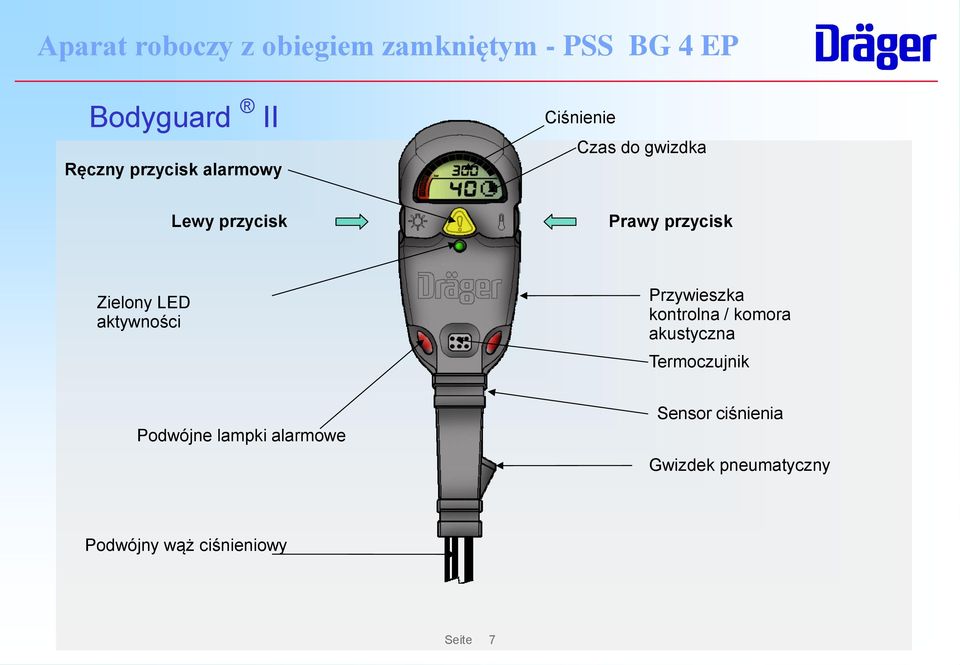

7 Bodyguard II Ręczny przycisk alarmowy Ciśnienie Czas do gwizdka Lewy przycisk Prawy przycisk Zielony LED aktywności Przywieszka kontrolna / komora akustyczna Termoczujnik Podwójne lampki alarmowe Sensor ciśnienia Gwizdek pneumatyczny Podwójny wąż ciśnieniowy Seite 7

8 Szczelność: Ciśń. wysokie Bypassventil Ciśnienie średnie Bodyguard II test szczelności i dozowania Zawór minimum automat płucny ciśnienie butli >165 bar BG 4 EP/EN ~ 5 bar BG 4 EP BG 4 EN Dozowanie stałe BG 4 1,5 l/min Kontrola poprzez RZ 25 i Quaestor Seite 8

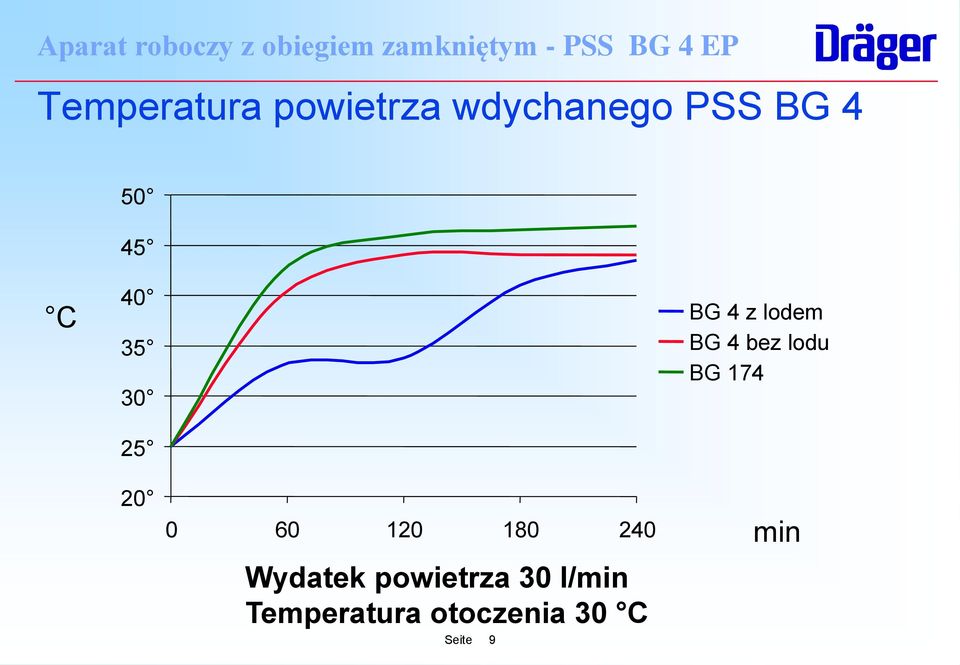

9 Temperatura powietrza wdychanego PSS BG C BG 4 z lodem BG 4 bez lodu BG Wydatek powietrza 30 l/min Temperatura otoczenia 30 C Seite 9 min

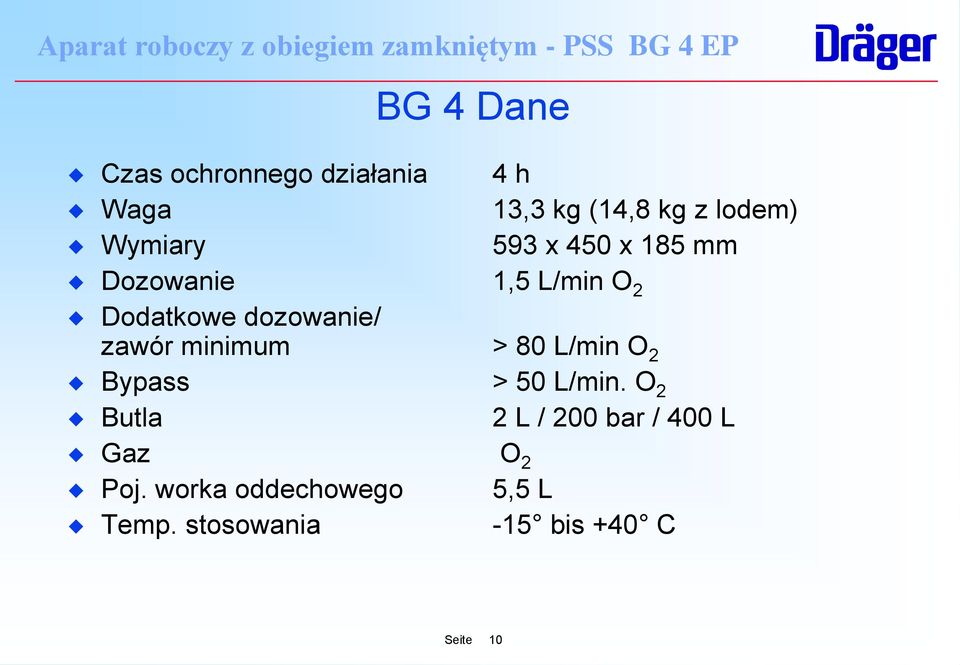

10 BG 4 Dane Czas ochronnego działania 4 h Waga 13,3 kg (14,8 kg z lodem) Wymiary 593 x 450 x 185 mm Dozowanie 1,5 L/min O 2 Dodatkowe dozowanie/ zawór minimum > 80 L/min O 2 Bypass > 50 L/min. O 2 Butla 2 L / 200 bar / 400 L Gaz O 2 Poj. worka oddechowego 5,5 L Temp. stosowania -15 bis +40 C Seite 10

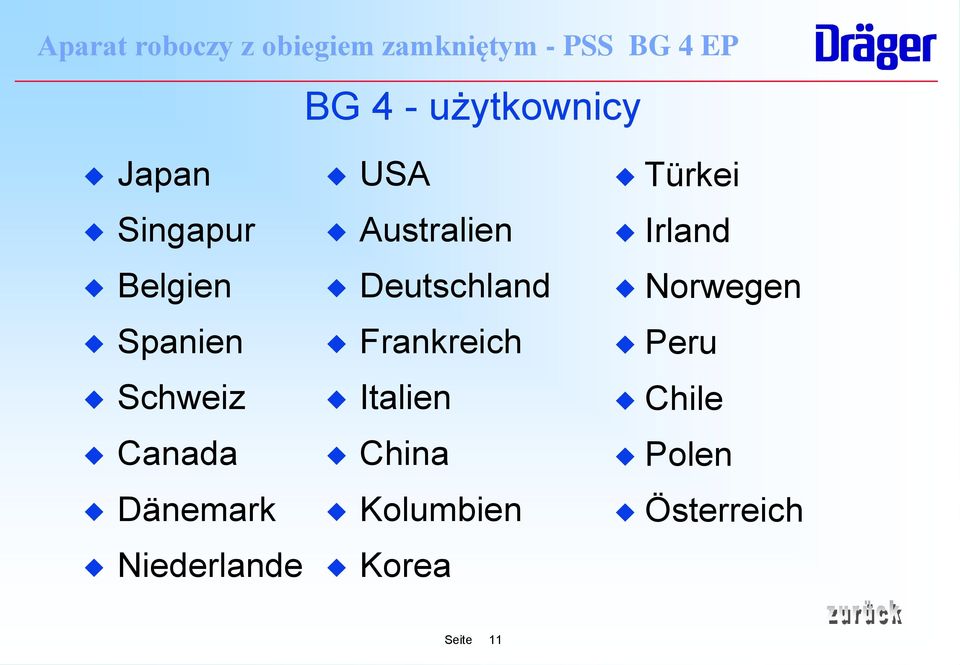

11 BG 4 - użytkownicy Japan Singapur Belgien Spanien Schweiz Canada Dänemark Niederlande USA Australien Deutschland Frankreich Italien China Kolumbien Korea Türkei Irland Norwegen Peru Chile Polen Österreich Seite 11
