KURS STRAZAKÓW RATOWNIKÓW OSP część II. TEMAT 4: Sprzęt ochrony dróg oddechowych

Transkrypt

1 KURS STRAZAKÓW RATOWNIKÓW OSP część II TEMAT 4: Sprzęt ochrony dróg oddechowych

2 Proces oddychania Oddychanie jest to proces pobierania przez organizm tlenu z powietrza oraz wydzielania dwutlenku węgla powstałego w wyniku zachodzących w organizmie procesów życiowych.

3 Skład powietrza 1% innych gazów to: dwutlenek węgla, argon, wodór, ksenon, neon, krypton, hel.

4 Drogi oddechowe

5 Układ krwionośny

6 Pojemność płuc V - pojemność oddechowa, Vż - pojemność życiowa, Vwd - zapasowa pojemność wdechowa, Vz - objętość zalegająca, Vwy - zapasowa pojemność wydechowa, Vc -całkowita pojemność.

7 Drogi wnikania niebezpiecznych substancji do organizmu Drogi oddechowe poprzez oddychanie. Śluzówki poprzez przebywania w skażonej atmosferze. Drogi pokarmowe poprzez spożycie. Skóra poprzez działanie na skórę. Krew poprzez ugryzienie, wstrzyknięcie, działanie na uszkodzoną skórę.

8 Oddychanie w sprzęcie ODO Wdychanie i wydychanie powietrza w sprzęcie ochrony dróg oddechowych stanowi dodatkowe obciążenie dla układu oddechowego ratownika, które pogłębia się wraz z upływem czasu pracy. 4l x 2 szt. =8l x 200at. = 1600 l 6l x 1 szt. =6l x 300at. = 1800 l Praca w aparatach powietrznych zaliczana jest do średnio ciężkich RODZAJ WYKONYWANEJ PRACY Stan spoczynku, zupełny bezruch Pozycja siedząca Spacer Bieg Ciągła praca średnio ciężka Praca bardzo ciężka Krótkotrwały duży wysiłek WSPÓŁCZYNNIK WENTYLACJI PŁUC w l/ MIN min min

9 Objawy niedotlenienia apatia, wzmożone zaufanie do siebie, silne pobudzenie, zaniki pamięci, bezsenność, osłabienie, nudności, zaburzenie koordynacji ruchów, ból głowy, omdlenia, zaburzenia psychiczne, przyspieszenie akcji serca, sinica, drgawki.

10 Podział sprzętu oddechowego stosowanego w straży Sprzęt ochrony dróg oddechowych Sprzęt filtracyjny Sprzęt izolacyjny Aparaty o obiegu otwartym Aparaty podciśnieniowe Aparaty o obiegu zamkniętym Aparaty nadciśnieniowe

11 PRACA W APARACIE PODCIŚNIENIOWYM PRACA W APARACIE NADCIŚNIENIOWYM Aparaty powietrzne Pojemnośc butli Ciśnienie robocze I stopień redukcji II stopień redukcji średnie zużycie czas pracy tweoret. czas pracy faktycz. sygnalizator ciężar AP3 APS 4l x 2szt. 200 at. 3-5 at. 1 at. 30 l/min 53 min min 6l 300 at. 6 at. 1 at. 30 l/min 53 min min 40 +/- 5 at. 15,6 kg 55 +/- 5 at. 15 kg Sygnalizacja rezerwy przy pracy średnio ciężkiej 8 min Sygnalizacja rezerwy przy pracy bardzo ciężkiej 4,5 min

12 Warunki stosowania sprzętu filtracyjnego 1. Zawartość tlenu nie może być mniejsza od 17%. 2. Ilość szkodliwych związków nie może przekraczać wartości krytycznej. 1. Posiadamy pochłaniacz odpowiedni dla występującego gazu.

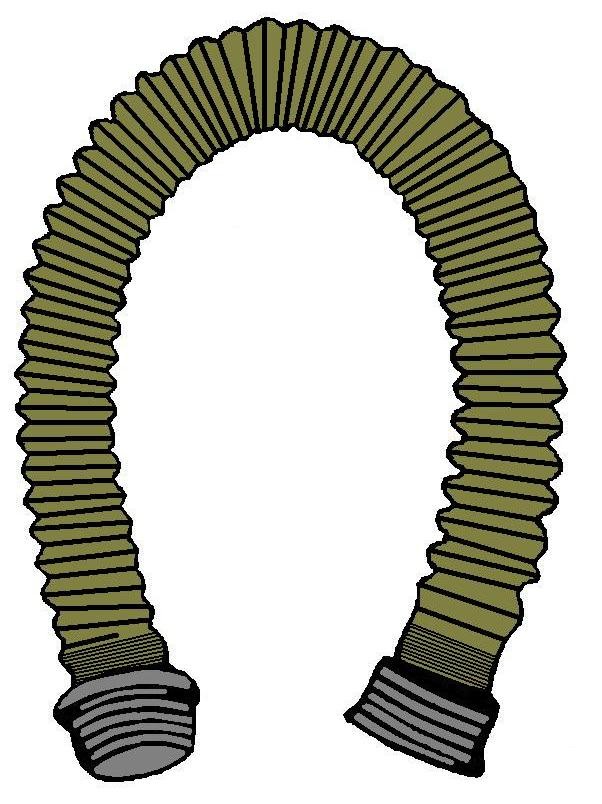

13 Sprzęt filtrujący Maska dwudrożna Wąż Filtropochłaniacz

14 Zawór zwrotny maski

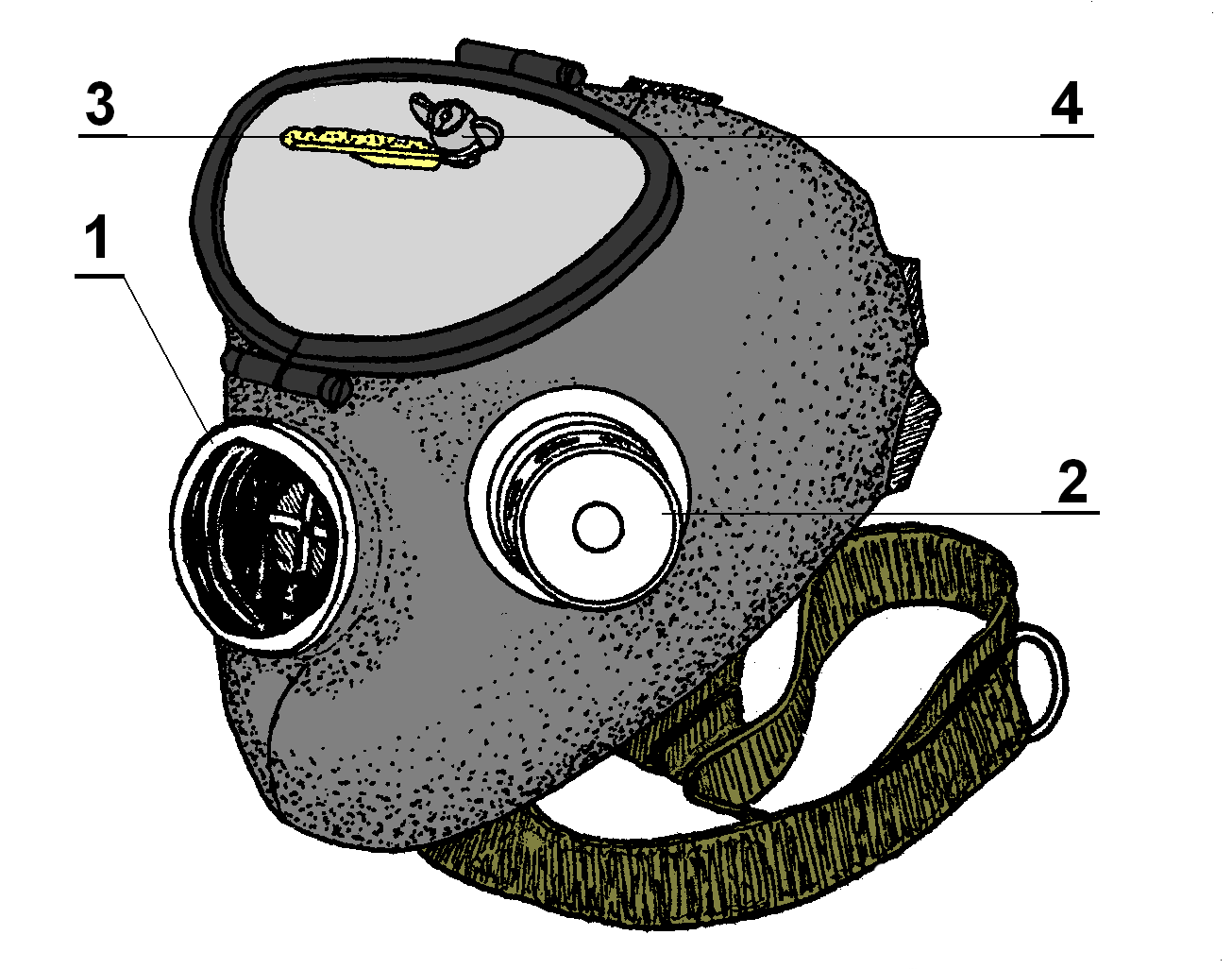

15 Maska dwudrożna typ GSM 1 - zawór wdechowy, 2 - zawór wydechowy, 3 - wycieraczka szyby, 4 - pokrętło wycieraczki.

16 Przestrzeń martwa maski

17 Schemat działania aparatu tlenowego

18 Reduktor dwustopniowy o stopniach połączonych

19 Reduktor dwustopniowy o stopniach rozłączonych

20 Elementy aparatu o obiegu otwartym maska, automat oddechowy, wąż średniego ciśnienia, pasy nośne naramienne, butle, pas biodrowy, zawór odcinający, stelaż, manometr, - wąż wysokiego ciśnienia, - mocowanie butli, - reduktor, - sygnalizator akustyczny.

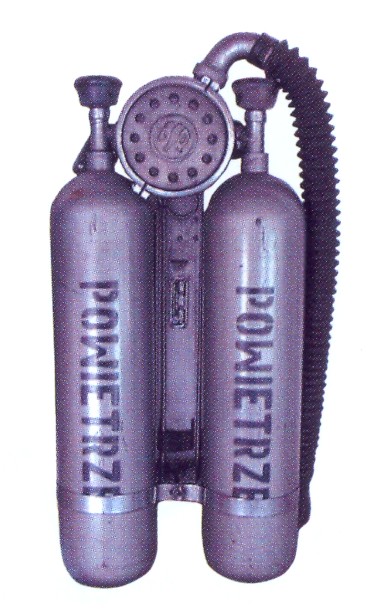

21 Aparat powietrzny

22 Schemat budowy aparatu AP 3 Reduktor dwustopniowy o stopniach połączonych 1 - butla, 2 - zawór odcinający, 3 - reduktor, 4 - sygnalizator akustyczny, 5 - wąż oddechowy, 6 - maska, 7 - przewód wysokociśnieniowy, 8 - manometr.

23 Cechy wybite na butlach

24 Butla stalowa i kompozytowa Aparat z butlą kompozytową

25 Stelaż W przedstawionym obok stelażu zamontowany jest reduktor z sygnalizatorem akustycznym i wąż wysokiego ciśnienia z manometrem. 1 - stelaż, 2 - reduktor, 3 - pasy mocujące butlę, 4 - pasy naramienne, 5 - wąż wysokiego ciśnienia, 6 - manometr, 7 - pas biodrowy.

26 Widok aparatu FASER APS 2/2-50

27 Aparat powietrzny FASER APS/3 Reduktor dwustopniowy o stopniach rozdzielonych 1 - butla, 2 - zawór odcinający, 3 - reduktor, 4 - automat oddechowy, 5 - maska, 6 - manometr, 7 - sygnalizator akustyczny.

28 Czynności przy zakładaniu i zdejmowaniu maski

29

30

31

32 Maska podciśnieniowa

33 Części składowe maski

34 Maska

35 Przepływ powietrza przez maskę

36 Manometr Zasada działania manometru - rurka Burdona

37 Zintegrowany czujnik kontrolny bezprzewodowy na wężu wysokiego ciśnienia

38 Okulary mocowane w masce

39 Czujnik bezruchu

40 Urządzenie foniczne podhełmowe

41 Aparaty z funkcją ewakuacji poszkodowanych z maską pełnotwarzową z kapturem

42 Przewożenie aparatów w samochodzie

43 Czynności sprawdzające przed pracą aparatu 1. Uszkodzenia mechaniczne. 2. Plomby serwisowe. 3. Umocowanie i dokręcenie butli. 4. Działanie sygnalizatora. 5. Ciśnienie w butlach. 6. Szczelność aparatu. 7. Szczelność maski. 8. Kontrola pracy aparatu.

44 Zasady bhp w trakcie pracy Nie uszkodzić mechanicznie aparatu. Nie odsunąć lub zerwać maski. Monitorować ciśnienie w butlach. W momencie zadziałania sygnalizatora opuścić strefę skażoną. Używać czujnika bezruchu. Używać sprzęt zgodnie z instrukcją. Używać sprzęt tylko na polecenie dowódcy. Utrzymywać łączność. 9. Wyjąć protezy zębowe.

45 Komora treningowa

46 Stanowisko kontrolne komory treningowej

47 Zadymianie komory

48 Ćwiczenia przed wejściem do komory

49 Pokonywanie toru w komorze

50 Przeszkody na torze

51 Wykorzystano: Kosiński J.: Sprzęt ochrony dróg oddechowych. Wyższa Oficerska Szkoła Pożarnicza, Warszawa Rozmarynowicz M, Horak J, Jankowski K.: Ochrona dróg oddechowych. Instytut Wydawniczy CRZZ, Warszawa Zaremba A.: O budowie i czynnościach ciała ludzkiego. Państwowy. Zakład Wydawnictw Lekarskich, Warszawa Gil D: Wyposażenie osobiste i ochronne strażaka. Szkoła Podoficerska PSP. Bydgoszcz Historia Fabryki Sprzętu Ratunkowego i Lamp Górniczych FASER Tarnowskie Góry Instrukcje użycia, Instrukcje użytkowania, Instrukcje obsługi, materiały szkoleniowe i reklamowe firm; FASER, FENZY, MSA AUER, DREAGER, SCOTT, INTERSPIRO.
