1 Sprzęt ochrony układu oddechowego Działający zależnie od otaczającej atmosfery Sprzęt oczyszczający Działający niezależnie od otaczającej atmosfery. Sprzęt izolujący

2 Ze sprężonym powietrzem Ze sprężonym powietrzem z nadciśnieniem Ze sprężonym tlenem Z tlenem chemicznie związanym Z ciekłym tlenem CENTRALNA STACJA RATOWNICTWA Izolujący sprzęt ochrony układu oddechowego Stacjonarny sprzęt izolujący Autonomiczny sprzęt izolujący Aparaty wężowe świeżego powietrza Aparaty wężowe sprężonego powietrza Aparaty powietrzne butlowe Aparaty regeneracyjne

3 Sprzęt oczyszczający Przeciw cząstkom Przeciw gazom i parom Przeciw cząstkom i/lub gazom i parom Filtr i część twarzowa Filtrująca część twarzowa Pochłaniacz i część twarzowa Pochłaniająca część twarzowa Filtropochłaniacz i część twarzowa Filtrująco- - pochłaniająca część twarzowa

4 Autonomiczny sprzęt oczyszczający POG-8 POG-8M Pochłaniacz ochronny górniczy

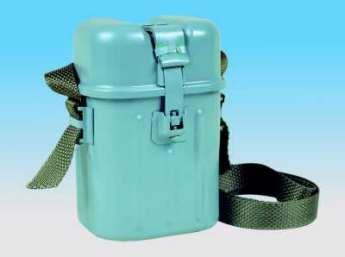

5 Autonomiczny sprzęt oczyszczający Pochłaniacz ochronny górniczy POG-8

6 Głowica pochłaniacza Pochłaniacz kompletny Zawór Ustnik wydechowy Dolna część obudowy Górna część obudowy Woreczek filtracyjny Pochłaniacz właściwy Paski nagłowia Sciskacz nosa

7 Chroni on skutecznie użytkownika przed tlenkiem węgla i aerozolami dymów palących się taśm, gdy: - zawartość tlenu w powietrzu jest nie mniejsza niż 17% objętości, - zawartość tlenku węgla jest nie większa niż 1,0% objętości, - zawartość dwutlenku węgla jest nie większa niż 2% objętości, - zawartość aerozoli (dymów) z palących się taśm przenośnikowych jest nie większa niż 2 g/m 3 powietrza, - zawartość chlorowodoru, siarkowodoru, dwutlenku siarki i tlenku azotu nie przekracza 0,05%.

8 Podstawowe dane techniczne Czas ochronnego działania 60 min. Wymiary ( bez pasków nośnych) 144 x 104 x 94 mm Masa ok. 1,1 kg Temperatura powietrza na wdechu max. 50ºC Trwałość użytkowania 3 lata

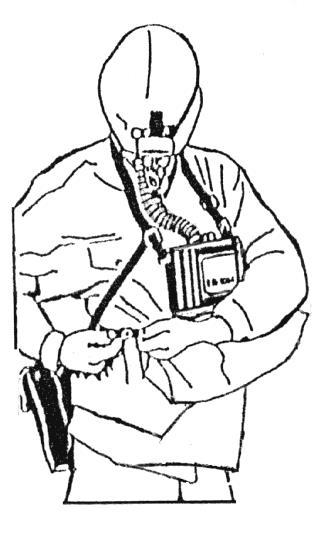

9 Sposób użycia pochłaniacza POG-8 W przypadku konieczności użycia pochłaniacza należy: 1. Palcami odgiąć blaszki zabezpieczające języczek spinacza (1). 2. Włożyć palec do pętli języczka (2) i silnym szarpnięciem w górę uwolnić spinacz od taśmy ściągającej. 3. Zdjąć i odrzucić górną część obudowy (3). 4. Wyjąć pochłaniacz właściwy (4) z dolnej części obudowy (5). 5. Włożyć ustnik do ust (6) i zacisnąć zębami zaczepy ustnika (7). 6. Założyć na nos ściskacz nosa. 7. Nasunąć na głowę taśmy nagłowia. 1, , 7 5

10 Autonomiczny sprzęt oczyszczający Pochłaniacz ochronny górniczy POG-8M

11 PRZEZNACZENIE Pochłaniacz ochronny górniczy POG-8M jest oczyszczającym sprzętem ochrony układu oddechowego, przeznaczonym do indywidualnej ucieczki, zabezpieczający użytkownika przed tlenkiem węgla podczas wycofywania się z miejsc zagrożonych lub objętych pożarem w podziemiach kopalń.

12 Chroni skutecznie użytkownika przed tlenkiem węgla gdy objętościowo: * zawartość tlenu w powietrzu wdychanym jest nie mniejsza niż. 17% * zawartość tlenku węgla w powietrzu wdychanym jest nie większa niż 1,5% * zawartość dwutlenku węgla w powietrzu wdychanym jest nie wieksza niż 2 % * zawartość chlorowodoru, siarkowodoru, dwutlenku siarki i tlenków azotu nie przekracza 0,05%.

13 Podstawowe dane techniczne Czas ochronnego działania 60 min. Wymiary ( bez pasków nośnych) 145 x 105 x 95 mm Masa ok. 1,1 kg Temperatura powietrza na wdechu max. 60ºC Okres przydatności do użycia (od daty produkcji) Po wprowadzeniu do eksploatacji 3,5 roku 3 lata

14 Autonomiczny sprzęt izolujący Aparaty regeneracyjne ucieczkowe AU - 9L SR - 60, SR 60T OXY K 50S (OXY K 50 ) SzSS - 1PV

15 Aparat tlenowy ucieczkowy typu AU - 9L z tlenem sprężonym w butli

16 Podstawowe dane techniczne Czas ochronnego działania Wymiary ( bez pasków nośnych) 60 min. 300 x 200 x x120 mm Masa ok. 5 kg Butla tlenowa poj. 0,45 dm 3 ; ciśn. napełniania 20 MPa Dawkowanie tlenu stałe : 1,3 dm 3 /min maksymalne : min. 50 dm 3 /min Pojemność worka oddechowego 5,5 dm 3 Temperatura powietrza na wdechu max. ok. 45ºC

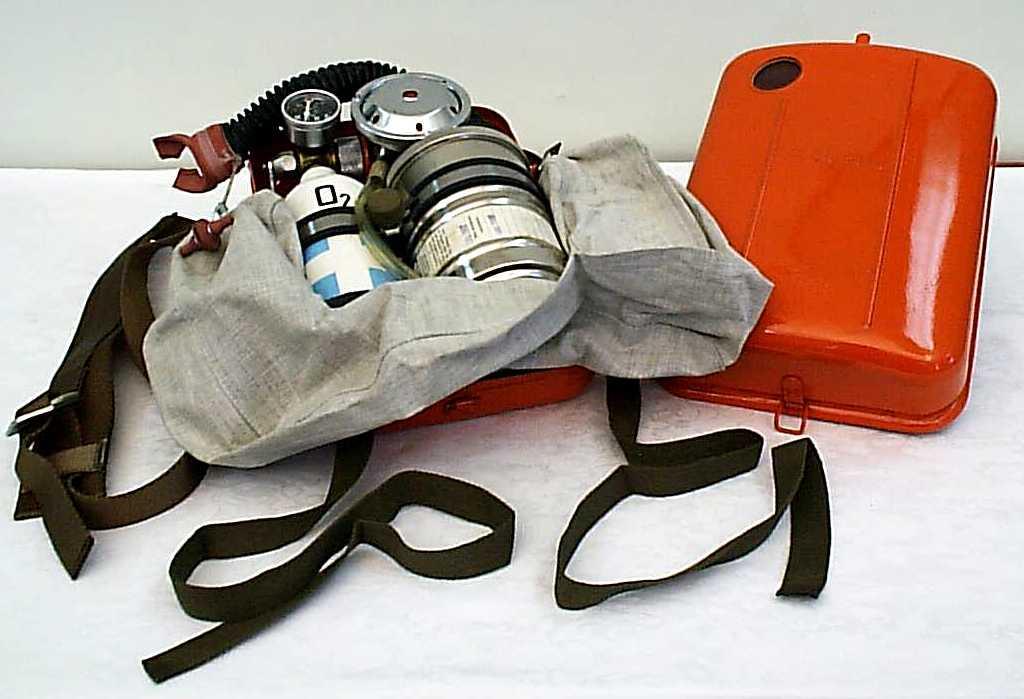

17 PODSTAWOWE PODZESPOŁY APARATU

18 Ustnik ze Manometr ściskaczem nosa Automat płucny Obudowa Reduktor iśnienia zawór upustowy Pas nośny Aparat mieści się w dwuczęściowej obudowie, wyposażonej w nastawny pas nośny. Worek oddechowy Pasek obejmujący Butla z tlenem Pochłaniacz CO 2

19 SCHEMAT APARATU TLENOWEGO UCIECZKOWEGO TYPU AU-9L 1. Butla z zaworem 2. Zawór redukcyjny 3. Manometr 4. Automat płucny 5. Worek oddechowy 6. Przewód oddechowy 7. Ustnik z zaciskiem nosa 8. Pochłaniacz CO 2 9. Zawór upustowy 10. Przewód tlenowy 11. Zawór bezpieczeństwa

20 POŁOŻENIE DŹWIGNI ZAWORU BUTLI APARATU AU-9L

21 Aparaty regeneracyjne ucieczkowe typu SR 60 i SR 60T z tlenem chemicznie związanym

22 Zastosowanie: Aparat tlenowy ucieczkowy SR-60 i SR-60T jest wyrobem najnowszej generacji, którego zasada działania oparta jest na uwalnianiu się tlenu z masy tlenotwórczej. Przeznaczony jest do ochrony dróg oddechowych człowieka podczas jego wycofywania się (ucieczki) ze strefy zagrożonej gazami szkodliwymi dla zdrowia oraz tam, gdzie stężenie tlenu w powietrzu jest niewystarczające do oddychania.

23 Podstawowe dane techniczne Czas ochronnego działania 60 min. Wymiary ( bez pasków nośnych) 205 x 85 x 305 mm Masa ok. 4.0 kg Czas ochronnego działania przy oczekiwaniu na pomoc do 3 godz. Przydatność do użytkowania 10 lat - po wprowadzeniu do eksploatacji 5 lat Temperatura przechowywania od - 5 do 50ºC

24 Podstawowe zalety aparatu tlenowego ucieczkowego SR-60 i SR-60 T : Pozwala na ucieczkę ze strefy niebezpiecznej gdy czas ucieczki wynosi nawet powyżej 60 minut. W czasie spoczynkowego oczekiwania na pomoc minimalny czas ochronnego działania wynosi 180minut. Bezobsługowość w całym okresie użytkowania. Posiada indykator wskazujący przydatność do użytkowania. Ustnik posiada wymiennik ciepła powodujący obniżenie temperatury wdychanej mieszanki oddechowej. Pokrywy górna i dolna z wysokoodpornego mechanicznie tworzywa Szkolenie w zakresie eksploatacji i użytkowania aparatu przeprowadza się za pomocą aparatu treningowego TSR Dotyczy tylko SR-60T W zestawie razem z aparatem - pokrowiec ochronny typu PSR-60.

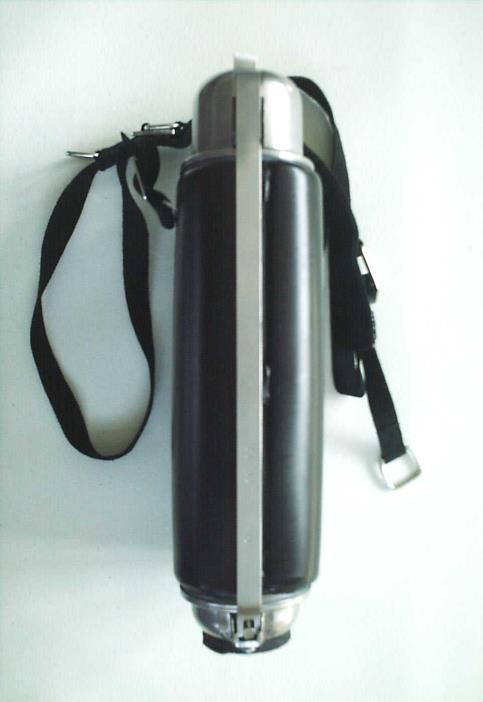

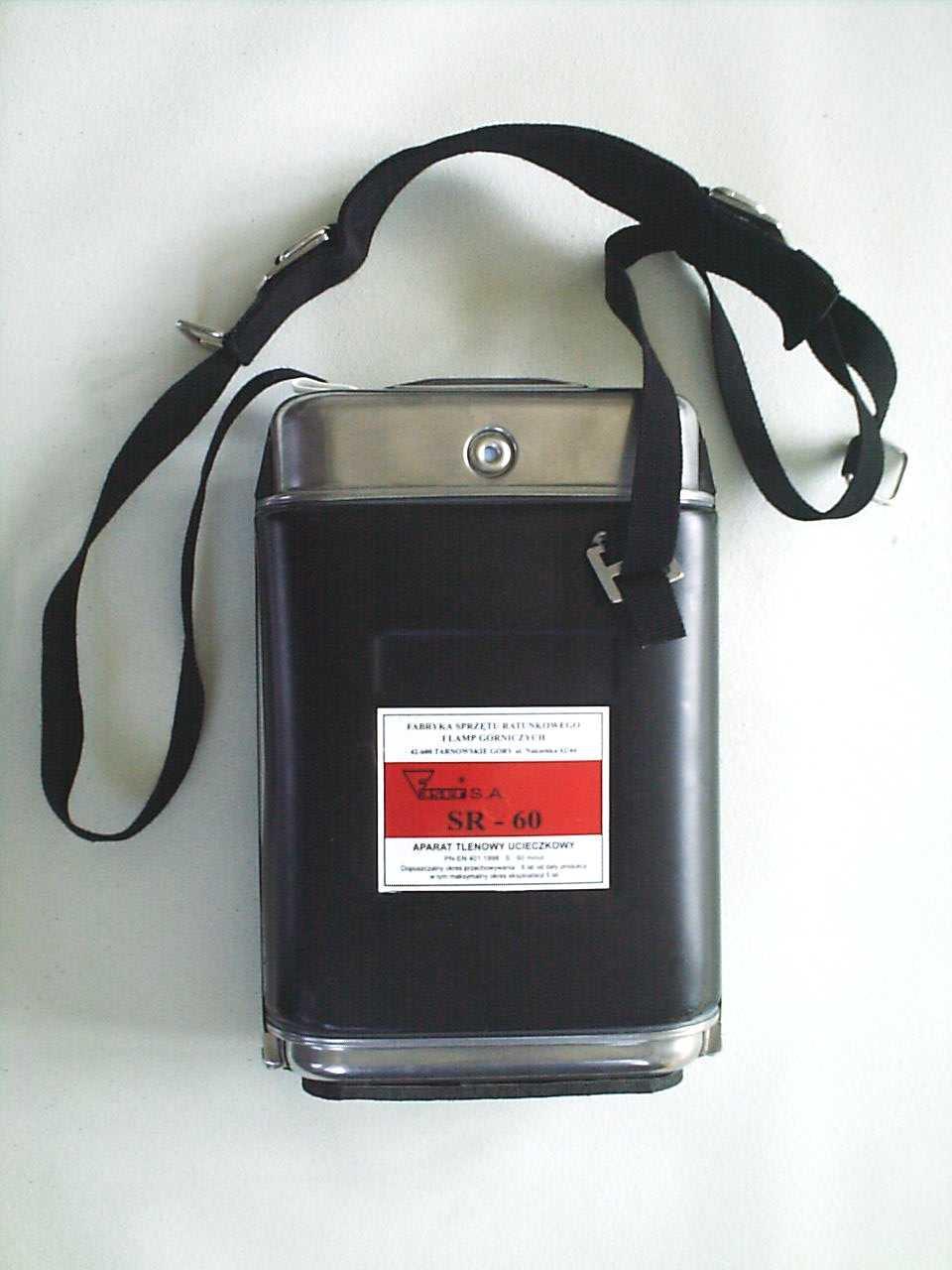

25 Aparat SR-60

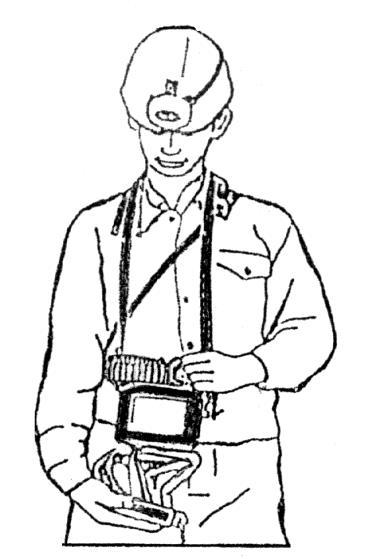

26

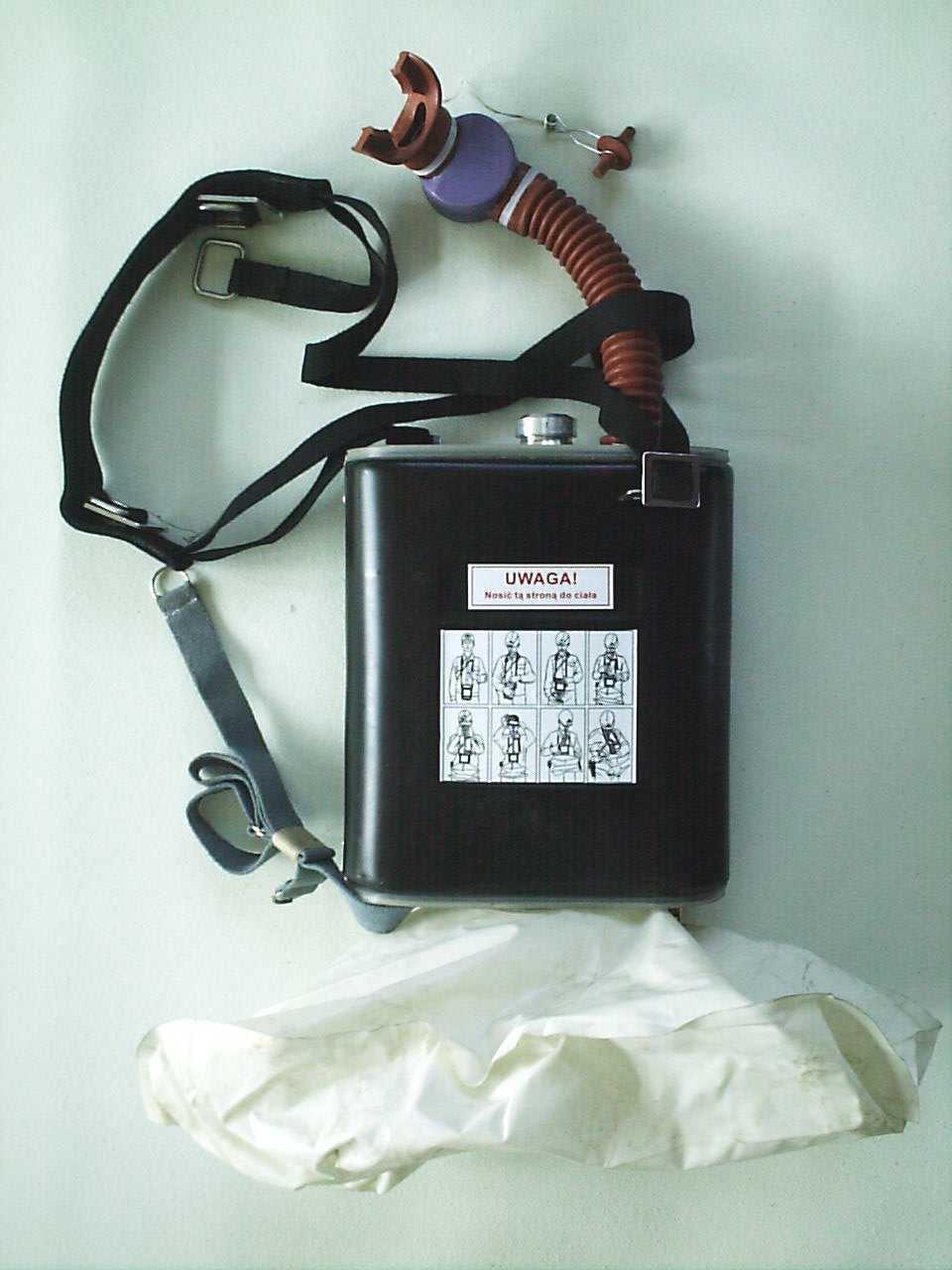

27 PODSTAWOWE PODZESPOŁY APARATU

28 Schładzacz Korek Pas nośny Pas obejmujący Ustnik Ściskacz nosa Przewód oddechowy Zawór upustowy Pojemnik z masą tlenotwórcza Worek oddechowy

29 Ściskacz nosa Ustnik Schładzacz Zawór upustowy Przewód oddechowy Korek Pas nośny Butla tlenowa Cięgno zaworu upustowego Zawór butli Masa tlenotwórcza Worek oddechowy Pas obejmujący

30 Działanie aparatu 1. Uruchomienie startera

31 Działanie aparatu 2. Faza wydechu

32 Działanie aparatu 3. Faza wdechu

33 Działanie aparatu 4. Zadziałanie zaworu nadciśnienia

34 Kolor niebieski oznacza szczelność aparatu. Kolor różowy, bladoróżowy (biały) oznacza nieszczelność aparatu. Takiego aparatu nie należy użytkować!!!!

35 Aparat regeneracyjny ucieczkowy typu OXY K 50S Dräger Sicherheitstechnik GmbH Lübeck Niemcy z tlenem chemicznie związanym

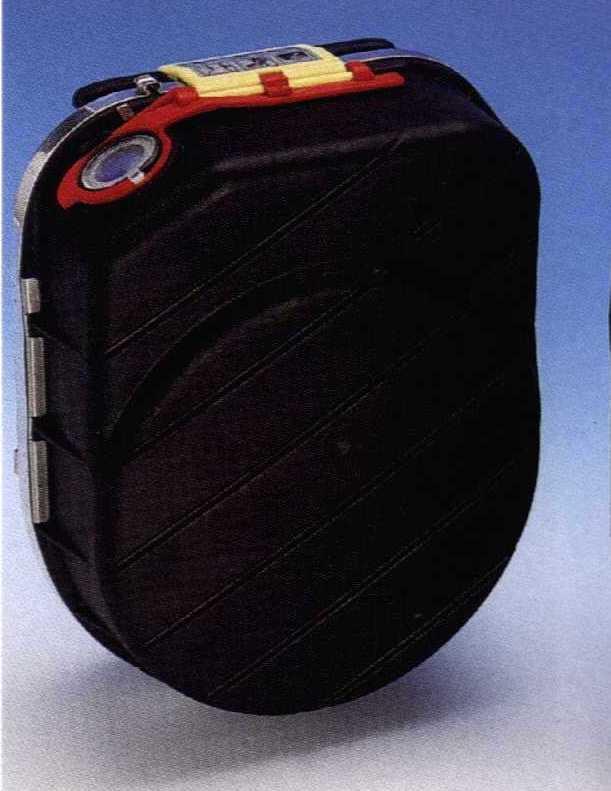

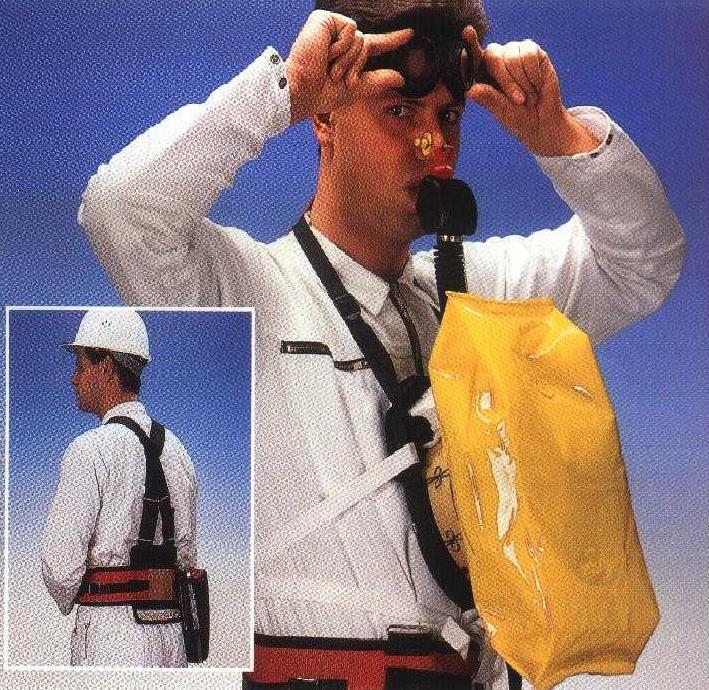

36 APARAT UCIECZKOWY TYPU OXY K-50S

37 Podstawowe dane techniczne Wymiary ( bez pasków nośnych) 210 x 260 x 105 mm Masa ok. 3,0 kg (2,4 kg otwarty do użycia) Zawartość CO 2 na wdechu < 1% Temperatura powietrza na wdechu max. 55ºC Pojemność worka oddechowego 6,0 dm 3 Trwałość użytkowania 5 lat Przydatność do użytkowania Kontrola i ocena sprawności aparatu podczas jego użytkowania w zakładzie górniczym 10 lat na podstawie oględzin zewnętrznych i koloru wskaźnika szczelności

38 Podstawowe podzespoły aparatu Okulary ochronne Ustnik ze ściskaczem nosa Wymiennik ciepła Przewód oddechowy Taśma Starter Worek oddechowy obejmująca Pojemnik z masą tlenotwórczą KO 2

39 Przewód oddechowy z ustnikiem i ściskaczem nosa Okulary ochronne Mechanizm otwarcia Taśma obejmująca Górna część obudowy Worek oddechowy Pojemnik z masą Starter tlenotwórczą KO 2

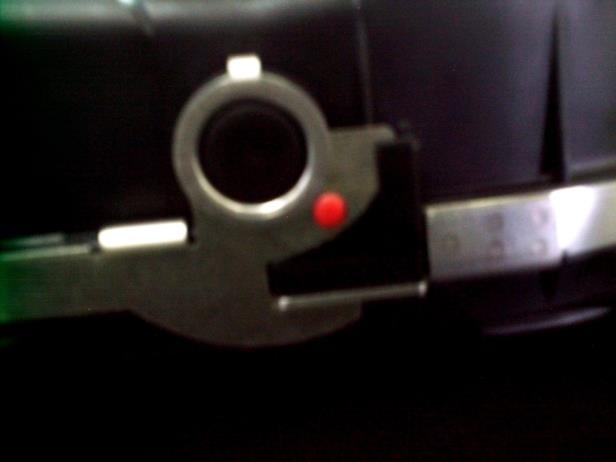

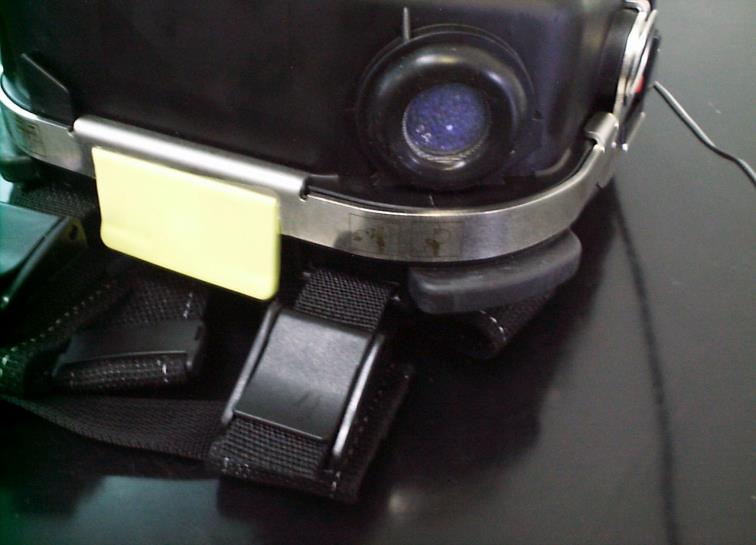

40 Wskaźnik szczelności Zmodyfikowany mechanizm otwarcia aparatu Plomba na mechanizmie zamknięcia

41 Jeżeli : Wskaźnik szczelności posiada kolor niebieski Jeżeli : Mechanizm otwarcia aparatu jest zabezpieczony plombą Aparat można użytkować Wskaźnik szczelności jest koloru różowego, bladoróżowego (białego), co oznacza nieszczelność aparatu. Plomba mechanizmu otwarcia aparatu jest uszkodzona Takiego aparatu nie należy użytkować!!!!

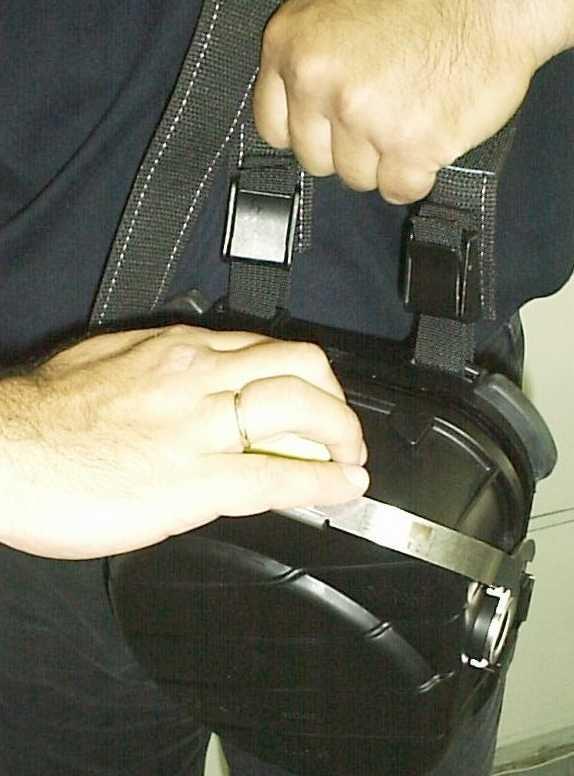

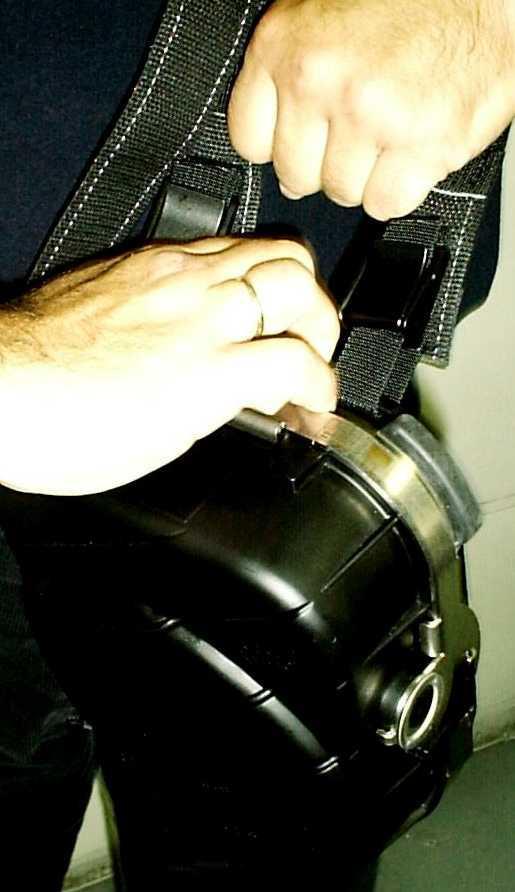

42 URUCHAMIANIE APARATU 1 2

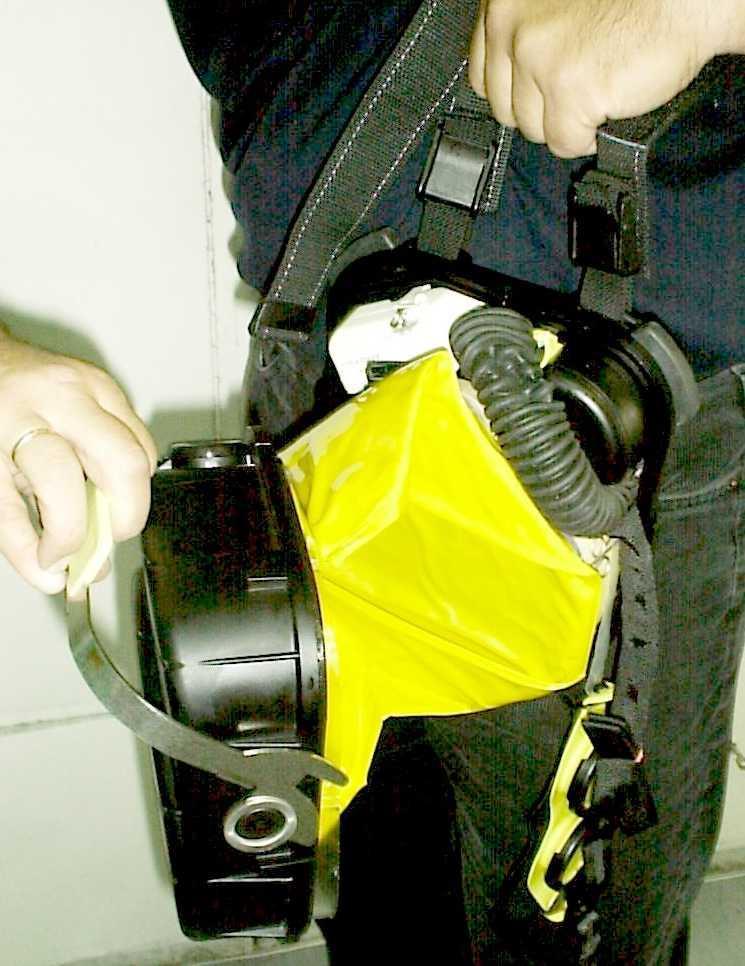

43 3 4 CENTRALNA STACJA RATOWNICTWA

44 Rozruch aparatu

45 Zadziałanie startera

46 Faza wdechu

47

48

49

50

51 Faza wydechu

52

53

54

55

56

57

58 Faza wdechu

59

60

61

62

63

64

65 Faza wydechu

66

67

68

69

70

71

72 Zadziałanie zaworu upustowego

73 Aparat regeneracyjny ucieczkowy typu SZSS-1PV OAO ДOHEЦKИЙ ЗABOД ГOPHOCПACATEЛЬHOЙ AППAPATУPЫ Donieck - Ukraina z tlenem chemicznie związanym

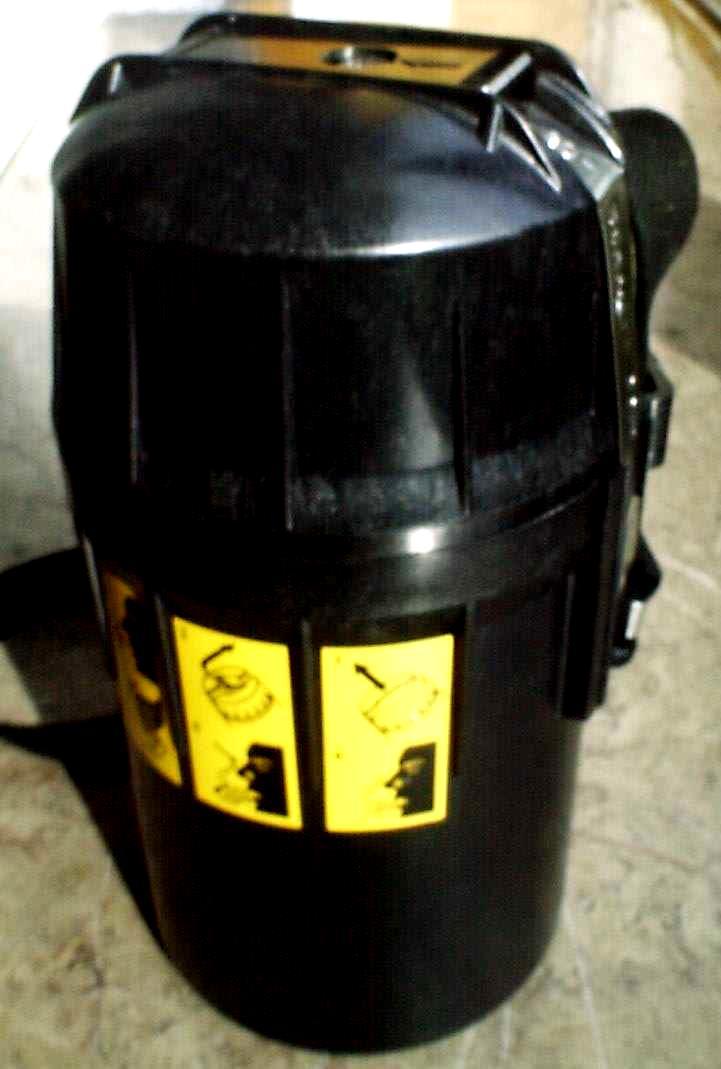

74 SZSS-1PV

75 Zastosowanie Aparaty tlenowe ucieczkowe typu SZSS-1PV należą do grupy aparatów regeneracyjnych ucieczkowych z tlenem chemicznie związanym i są przeznaczone wyłącznie do indywidualnej ochrony układu oddechowego ich użytkowników, podczas wycofywania się z atmosfery niezdatnej do oddychania. Aparat jest odporny na działanie otwartego ognia oraz może być stosowany w wyrobiskach zakładów górniczych w polach niemetanowych i metanowych, w pomieszczeniach zaliczonych do stopnia a, b i c niebezpieczeństwa wybuchu. Aparat jest przeznaczony do jednorazowego użycia. Producent aparatu dostarcza go w stanie gotowym do natychmiastowego użycia w warunkach awaryjnych.

76 Podstawowe dane techniczne Czas ochronnego działania podczas ucieczki Czas ochronnego działania w spoczynku min. 50 minut min. 150minut Wymiary ( bez pasków nośnych) średnica 150 mm wysokość 262 mm Masa Kontrola i ocena sprawności aparatu podczas jego użytkowania w zakładzie górniczym ok. 3 kg na podstawie oględzin zewnętrznych (min. 1 x 3 m-ce sprawdzenie szczelności aparatu na przyrządzie typu PGS) Ogólny okres przydatności do użytkowania aparatu wynosi Maksymalny okres eksploatacji aparatu w normalnym użyciu wynosi 7 lat od daty produkcji. 5 lat; Maksymalny okres eksploatacji na urządzeniach mechanicznych wynosi 5 lat. W punktach wydawczych, w których składowane są aparaty wprowadzone do eksploatacji powinny być zachowane następujące warunki : - temperatura otoczenia od +5 do +30 C - wilgotność względna do 95%.

77 Podczas użycia w spoczynku i przy ucieczce osiągane są następujące parametry: Temperatura powietrza wdychanego mniej niż 55ºC Koncentracja CO 2 w powietrzu wdychanym mniej niż 3% obj. Opory oddechowe mniej niż ±1,3 kpa (sumarycznie wdech + wydech) Koncentracja O 2 w powietrzu wdychanym więcej niż 21% obj. Aparaty mogą być wykorzystane w środowisku o temperaturze od 20 do 40ºC i przy zmianach ciśnienia barometrycznego w zakresie ± 20 kpa.

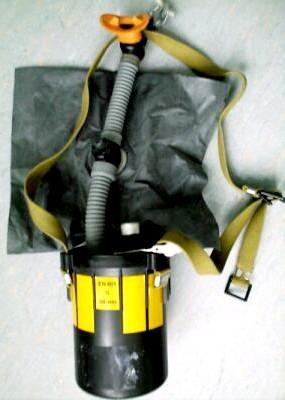

78 Podzespoły aparatu SzSS-1PV Aparat mieści się w dwuczęściowym, poziomo dzielonym i szczelnie zamkniętym futerale ochronnym, wyposażonym w nastawne pasy nośne. Zacisk nosowy Ustnik Przewody oddecho we Wytwornica tlenu Wymiennik ciepła Worek oddechowy Komora zaworowa Pas nośny Rozrusznik

79 SPOSÓB UŻYCIA SZSS-1PV

80 Dziękuję za uwagę 80
