1 REGATOWA ŁÓDŹ PODWODNA NAPĘDZANA MECHANICZNIE

2 NURKOWANIE APARAT ODDECHOWY

3 BUTLA SCHEMAT PRZEWÓD HP MANOMETR + ZAWÓR AUTOMAT I STOPNIA PRZEWÓD LP AUTOMAT II STOPNIA (element wyposażenia pilota) Schemat przedstawia poszczególne części aparatu oddechowego znajdującego się wewnątrz kadłuba. W celu poprawienia jakości sterowania zostanie dodany głębokościomierz. Należy również uwzględnić mocowanie w/w elementów.

4 BUTLA + ZAWÓR Butle nurkowe to cylindry zakończony z jednej strony denkiem a z drugiej szyjką z gwintem. Wykonywane na ciśnienie pracy, podane w atmosferach. Pojemność butli może być różna, mierzona w litrach. Butla zakończona jest zaworem oraz wyposażona jest w szereg innych elementów. Butle wykonuje się z stali węglowej lub stopowej oraz stopów aluminiowych. Butle aluminiowe posiadają płaskie dno oraz grubszą ściankę, z tego powodu są znacznie większe od butli stalowych, przy tej samej objętości. Posiadają również większą wagę. W wodzie sytuacja zmienia się drastycznie, to butla aluminiowa jest lżejsza, można powiedzieć, że pusta butla aluminiowa ma pływalność dodatnią (pływa), napełniona powietrzem do 200at posiada pływalność lekko ujemną.

5 AUTOMAT I + II STOPNIA Automaty dwustopniowe są stosowane gdy ciśnienie początkowe obniżane jest na dwóch kolejnych stopniach redukcji. Pierwszy stopień obniża wysokie ciśnienie do wartości stałego nadciśnienia względem ciśnienia otoczenia, zwanego średnim ciśnieniem (LP). Drugi stopień redukuje średnie ciśnienie (LP) do wartości ciśnienia otoczenia.

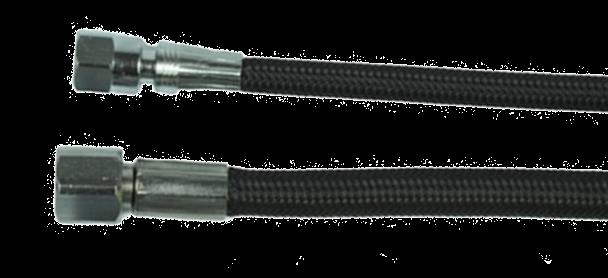

6 PRZEWÓD HP + LP HP LP HP Wąż wysokiego ciśnienia do połączenia pierwszego stopnia automatu z manometrem. LP Wąż łączący pierwszy stopień automatu oddechowego z drugim stopniem automatu.

7 MANOMETR Manometr mierzy i pokazuje ciśnienie czynnika oddechowego w butli. Wyskalowany jest w atmosferach [at] lub barach [bar]. Podłączony jest do pierwszego stopnia automatu oddechowego wężem wysokiego ciśnienia. Wąż zakończony jest zakuwką z gwintem UNF 7/16", Zakuwka w centralnej części posiada kalibrowany otworek, który ogranicza przepływ czynnika oddechowego. Takie rozwiązanie chroni manometr przed udarami ciśnieniowymi po otwarciu butli, a w przypadku pęknięcia węża ogranicza wypływ czynnika oddechowego. Wypływ czynnika oddechowego jest mniejszy, niż przy pęknięciu węża średniego ciśnienia. Manometry analogowe są powszechnie używane. Charakteryzują się w pełni wystarczającą dokładnością wskazań oraz dużą niezawodnością. Manometr tego typu posiada wyskalowaną tarczę z podziałką co dziesięć jednostek. Wartość ciśnienia wskazuje obrotowa wskazówka. Skala od 0-50 może być zaznaczona kolorem czerwonym aby informować że zapas powietrza się kończy (tzw. rezerwa), czas zakończyć nurkowanie.

8 GŁĘBOKOŚCIOMIERZ Głębokościomierz podaje głębokość nurkowania. Może być elektroniczny lub analogowy. Głębokości są podawane w metrach (w krajach anglosaskich w stopach). Zastąpić go może komputer nurkowy, który oprócz głębokości podaje również inne parametry nurkowania, do czasów dekompresji włącznie. Przy braku komputera jest elementem niezbędnym na każdym nurkowaniu, dodatkowo należy posiadać tablice dekompresyjne. Może być zakładany na rękę lub montowany do konsoli. Głębokościomierz cyfrowy posiada dużo większą dokładność wskazań niż głębokościomierz analogowy (+/-0,2 m). Może wskazywać również: czas nurkowania (zastępuje zegarek), max. osiągniętą głębokość, prędkość wynurzania (bardzo przydatne), temperaturę, historię ostatnich zanurzeń (głębokość, czas).

9 POŁOŻENIE ELEMENTÓW Butla zostanie umieszczona miedzy 12 a 21 wręgiem, skierowana zaworem do dziobu. Manometr i głębokościomierz będą usytuowane za wręgiem 21 w dolnej części jednostki. Po lewej stronie manometr a po prawej stronie głębokościomierz. Położenie w/w elementów zostanie skorygowane względem poziomej osi x jednostki.

10 MOCOWANIE ELEMENTÓW Mocowanie butli zostanie umieszczone na wręgu 15 i 18. Składać się będzie z się dwóch naciągaczy które zostaną zaczepione do oczek zalaminowanych w usztywnienia kadłuba. Dodatkowo za butlą zostanie zamontowana blokada (uniemożliwiająca poruszanie się butli po jednostce). Manometr i głębokościomierz zostaną osadzone w jednostce za pomocą samoprzylepnej taśmy rzep. Żaden z w/w elementów nie może być zamocowany na stałe do kadłuba jednostki,

11 PODSUMOWANIE ELEMENT ILOŚĆ MIN. ILOŚĆ ZAPASOWA ILOŚĆ MAX. butla 7l + zawór automat I + II stopnia 1-1 przewód HP + LP manometr głębokościomierz mocowanie (naciągacze, oczka, blokada, rzep z klejem) 1-1
