3 1. Wstęp D bsługi zabezpieczeń cyfrwych, typu mzaz za pmcą kmputera PC (pracująceg indywidualnie lub w dwlnym układzie sieciwym, np. sieć Intranet/Internet, systemy nadrzędne mnitringu i sterwania itp.) przeznaczne jest prgramwanie, w pstaci aplikacji systemu MS Windws serii 2000/XP/Wista/W7, System Mnitringu i Sterwania - SMiS. Instalację, knfigurację i bsługę prgramwania SMiS przedstawin w Instrukcji bsługi System Mnitringu i Sterwania SMiS ( instalacja i knfiguracja prgramu ). W aplikacji System Mnitringu i Sterwania - SMiS stswane są między innymi i kreślenia: następujące terminy urządzenie zespół autmatyki zabezpieczeniwej, zabezpieczenie, przekaźnik lub inne urządzenie, stanwiące element składwy systemu zabezpieczeń, przystswane d współpracy w ramach aplikacji SMiS System Mnitringu i Sterwania (w niniejszej instrukcji termin urządzenie znacza zabezpieczenia serii mzaz, identyfikwalne pd względem numeru fabryczneg, lkalizacji, nazwy itp.); lkalizacja miejsce zainstalwania kreślnej grupy urządzeń, np. rzdzielnia, stacja pmp itp.; interfejs łącze kmunikacyjne (np. łącza szeregwe RS 232, RS 485) lub system kmunikacyjny (np. system nadrzędny mnitringu i sterwania, lkalna sieć kmputerwa itp.), identyfikwalny przez swją nazwę i psiadający zdefiniwane parametry kmunikacyjne. UWAGA: Obsługa zabezpieczeń typu mzaz za pmcą np. kmputera PC, wypsażneg w łącze szeregwe RS 232, jest mżliwa p zastswaniu knwertera RS232/RS485 (z autmatycznym sterwaniem kierunkiem transmisji - np. K-485/F). Knwerter nie należy d wypsażenia zabezpieczenia. 2. Obsługa zabezpieczenia za pmcą kmputera PC Infrmacje gólne Oknem głównym Systemu Mnitringu i Sterwania - SMiS jest Lista urządzeń. W knie tym dstępne są zadeklarwane wcześniej urządzenia (prcedura ddawania nweg urządzenia d listy, jeg dwzrwania, pisana zstała w instrukcji bsługi System Mnitringu i Sterwania SMiS ( instalacja i knfiguracja prgramu ) ). Wygląd takieg kna przedstawia pniższy rysunek. Zadeklarwane urządzenia w Ustawieniach kmunikacji. Rys Okn z listą zadeklarwanych urządzeń 3/30

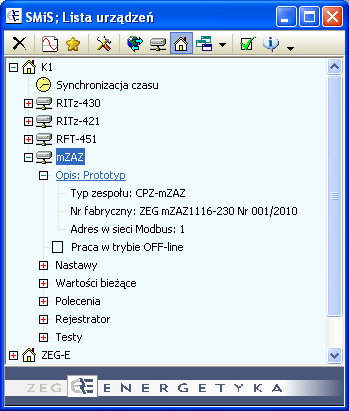

4 W knie głównym mżemy dknać rzwinięcia zadeklarwanych wcześniej urządzeń. Rys Menu zadeklarwaneg urządzenia W rzwinięciu nazwy każdeg z urządzeń dstępny jest pis urządzenia raz wyspecyfikwane są funkcje bsługi, związane z danym urządzeniem tj. : Opis Praca w trybie OFF-line, Nastawy, Wartści bieżące, Rejestratr, Plecenia, Testy Opcja Opis Opcja ta pzwala na pdgląd danych ustawinych wcześniej w knie Ustawienia kmunikacji dla daneg urządzenia. Nie występuje tu mżliwść wprwadzania jakichklwiek zmian. Rys Elementy pcji Opis 4/30

5 2.3. Opcja - Praca w trybie OFF-line Praca w trybie OFF-line znacza, że aplikacja pracuje bez autmatyczneg pbierania infrmacji z bsługiwanych urządzeń (tylk tych, których ten typ dtyczy). Wówczas czynne są tylk funkcje kmunikacyjne, inicjwane przez peratra kmputerweg stanwiska bsługi. W brębie aplikacji dstępny jest tylk tryb ff-line z pzimu urządzenia. Obsługa daneg urządzenia dbywa się w trybie ff-line; pzstałe urządzenia, w ramach danej lkalizacji, bsługiwane są zgdnie z nastawinym trybem. Ustawienie bsługi daneg urządzenia w trybie ffline dbywa się w knie Lista urządzeń, w blku dtyczącym daneg urządzenia - Praca w trybie OFF-line (pd warunkiem, że aplikacja raz lkalizacja daneg urządzenia są ustawine d pracy w trybie n-line). Rys Ustawienie pracy w trybie OFF-line z pzimu urządzenia 2.4. Opcja Nastawy Aplikacja jest przeznaczna d bsługi cyfrwych urządzeń autmatyki zabezpieczeniwej prdukcji ZEG S.A Aplikacja jest platfrmą wspólną dla pszczególnych urządzeń jednak w zależnści d bsługiwaneg urządzenia występują pcje charakterystyczne jedynie dla teg urządzenia, w szczególnści dtyczy t pcji Nastawy zabezpieczeń i układów. Rys Elementy pcji Nastawy 5/30

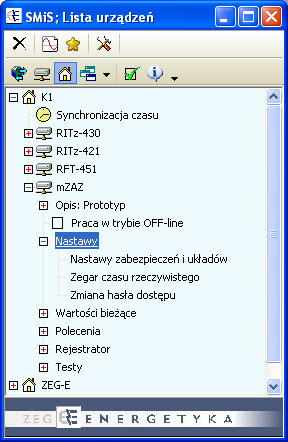

6 Nastawy zabezpieczeń i układów Nastawy zabezpieczeń i układów t pcja umżliwiająca pbranie, edycję i wysłanie nastaw zabezpieczeń i układów bsługiwaneg urządzenia. Opcja ta jest dstępna w trybie n-line (praca nrmalna) raz w trybie ff-line (p wcześniejszym zaznaczeniu pcji Praca w trybie OFF-line). W przypadku wystąpienia różnic, p wybraniu pcji Nastawy zabezpieczeń i układów zgłasza się kn zawierające listę plików knfiguracji, różniących się pmiędzy pamięcią aplikacji a aktualnymi pbranymi z urządzenia. Przyciski TAK/NIE umżliwiają pbranie (bądź nie) aktualnych nastaw z zabezpieczenia. Ikna pbierania nastaw d edycji : Ikna wysyłania nastaw p edycji: Ikna Knfiguruj twiera kn Knfiguratra (brak mżliwści edycji z pzimu użytkwnika) Pełny pis patrz punkt Okn typu uruchmineg zespłu brak mżliwści edycji przez użytkwnika Ikna zamknięcia kna Ikna Drukuj- wydruk knfiguracji (pcje dstępne p naciśnięciu przycisku ): Pełny pis patrz punkt 2.9. Okn wybru pdstawweg i rezerwweg zestawu nastaw (pcje dstępne p naciśnięciu przycisku ): Tryb Synchr jeg włączenie pwduje przesłanie d urządzenia pjedynczej nastawy zaraz p jej wprwadzeniu 6/30

7 P wybraniu pcji Wyślij pjawia się kn z infrmacją zmianach w plikach nastaw z pytaniem ich akceptacje. P akceptacji zmian pjawia się kn weryfikacji uprawnień, w którym należy pdać aktualne hasł cyfrwe zabezpieczenia (hasł numeryczne z zakresu ). Hasł fabryczne uprawniające d zapisu nastaw t 0 Rys Opis menu główneg kna Nastawy; ON-line zabezpieczeń mzaz Oprócz menu główneg pisaneg pwyżej w knie Nastawy ON-line z lewej strny widczne są dwie zakładki: Opis knfiguracji i Nastawy związanych z funkcjami urządzenia, które zstały pisane pniżej. Opis knfiguracji w knie tym wyświetlana jest nazwa knfiguracji aktualnie znajdująca się w urządzeniu mzaz raz jej tekstwy pis. Nazwa knfiguracji zawarta w plu Parametr wyświetlana jest na wyświetlaczu LCD urządzenia na ekranie zgłszeniwym. Rys Zakładka Opis knfiguracji zabezpieczenia mzaz 7/30

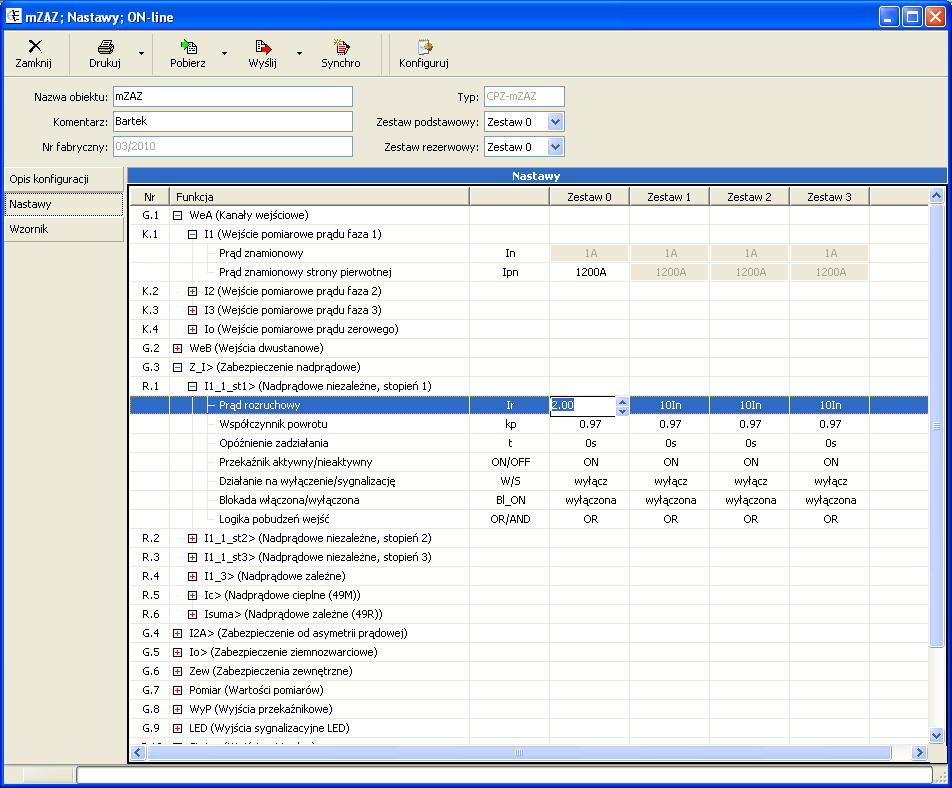

8 Nastawy w knie tym zstaje wyświetlna aktualna lista nastaw pszczególnych funkcji wchdzących w skład daneg mzaz-a, z mżliwścią ich edycji. Jest t kn dynamiczne zależne d jeg knfiguracji. Umżliwiają ne dknanie niezależnych nastaw i edycji parametrów czterech stpni zabezpieczenia. Istnieje tu mżliwść dknania dwlnej knfiguracji zestawu funkcji spśród dstępnych w zabezpieczeniu. Funkcje są pgrupwane w grupy funkcjnalne (katalgi) takie jak np. kanały wejściwe, wartści pmiarów, sygnalizacja itd.. Mżliwść edycji edytwaneg parametru wybranej funkcji zabezpieczenia p dwukrtnym kliknięciu lewym klawiszem myszy. Spsób wyświetlania parametrów, które mają wspólną nastawę dla wszystkich 4 zestawów. Pla wycienine zawierają parametry sknfigurwane jak tylk d dczytu brak mżliwść edycji dla użytkwnika. Kliknięcie myszą na [+] pwduję wyświetlenie zawartści grupy a [-] schwanie. Rys Zakładka Nastawy Mżliwść edycji czterech zestawów nastaw. 8/30

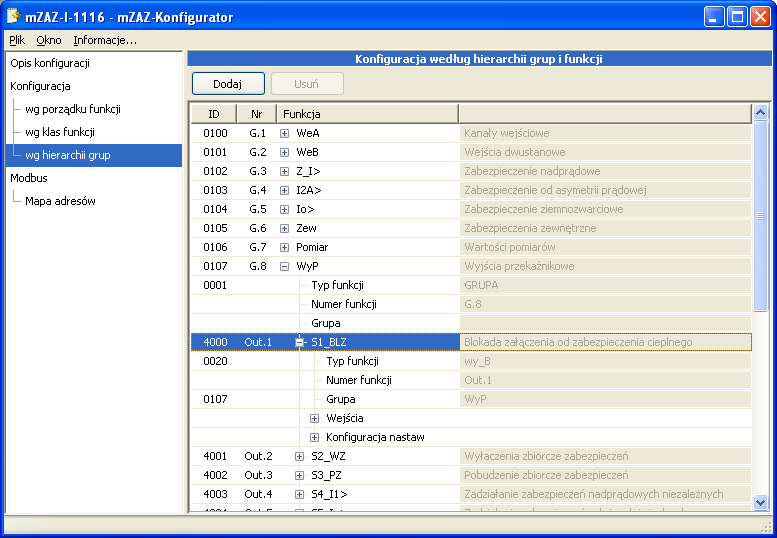

9 Knfiguratr Okn knfiguratra umżliwia użytkwnikwi pdgląd knfiguracji wgranej d urządzenia raz granicznej edycji części knfiguracji, która zstała udstępnina przez knstruktra (mżliwść edycji tylk wyjść przekaźnikwych). Okn knfiguratra umżliwia również użytkwnikwi ddanie własnej lgiki d struktury w pstaci bramek ( dstępne funkcje lgiczne: AND ilczyn lgiczny, OR suma lgiczna, XOR - alternatywa, tz późnienie zadziałania, tp późnienie pwrtu, ti generatr impulsu ) i wykrzystanie udstępninych sygnałów lgicznych (w pstaci wejść i wyjść binarnych) d mdyfikacji struktury w zakresie udstępninym przez knstruktra. Opcja ddawania funkcji lgicznych d knfiguracji Opcja usuwania wcześniej ddanych przez użytkwnika funkcji lgicznych z knfiguracji Mżliwść wybru spsbu wyświetlania knfiguracji: wg prządku funkcji, wg klas funkcji lub wg hierarchii grup raz wg mapy adresów Grupa Wyjścia przekaźnikwe udstępnina d edycji Okn z listą funkcji wczytanej knfiguracji Rys Okn Knfiguratra z wczytaną knfiguracją mzaz-i-1116 Dla użytkwnika przewidzian mżliwść edycji knfiguracji tylk grupy Wyjścia przekaźnikwe. Na rys pkazan spsób edycji zawartści grupy WyP Wyjścia przekaźnikwe. Edytwać mżna stan wyjść przekaźników S1 d S7 raz funkcji t_imp, zmienić mżna dmyślnie przyprządkwane wyjście bramki lgicznej na dwlny inne wyjście binarne dstępne w knie wybru. Dstępną listę wybru przedstawia rys Rys Okn Knfiguratra lista wybru wyjść binarnych. 9/30

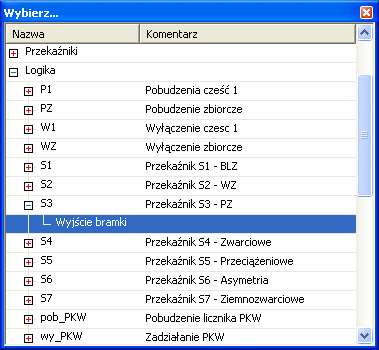

10 Pla szare znaczają że funkcje są tylk d dczytu (mżna pdglądnąć ustawienia ale nie mżna nic zmienić) P dwukrtnym kliknięciu myszą w zaznaczną linię pjawia się pniższe kn z listą dstępnych sygnałów binarnych z pdświetlnym aktualnie wybranym sygnałem. Rys Okn Knfiguratra przykład edycji stanu wyjścia. Dstępna lista sygnałów binarnych mżliwych d sknfigurwania jest zależna d knfiguracji. Dla mzaz-i jest na następująca : Bez grupy 0 stała wartść lgiczna 0 1 stała wartść lgiczna 1 Wejścia binarne ST1 Wejście sterujące ST1 -> stan wejścia ST2 Wejście sterujące ST2 -> stan wejścia mzaz-on Plecenie ustawienia urządzenia w stan ON -> stan wejścia mzaz-off Plecenie ustawienia urządzenia w stan OFF -> stan wejścia mzaz-test Plecenie ustawienia urządzenia w stan TEST -> stan wejścia Kas.ARZ Kaswanie zawartści rejestratra zdarzeń -> stan wejścia Kas.WWZ Kaswanie sygnalizacji zakłóceniwej -> stan wejścia Kas.Mdelu ciep. Kaswanie mdelu cieplneg -> stan wejścia Estymaty f_3f Wyliczenie częsttliwści z trzech przebiegów -> pmiar częsttliwści pprawny Przekaźniki I1_1_st1> Naprądwe niezależne, stpień 1 -> Wyłączenie, Zadziałanie, Pbudzenie, Pbudzenie d wejścia 1, Pbudzenie d wejścia 2, Pbudzenie d wejścia 3 I1_1_st2> Naprądwe niezależne, stpień 2 -> Wyłączenie, Zadziałanie, Pbudzenie, Pbudzenie d wejścia 1, Pbudzenie d wejścia 2, Pbudzenie d wejścia 3 I1_1_st3> Naprądwe niezależne, stpień 3 -> Wyłączenie, Zadziałanie, Pbudzenie, Pbudzenie d wejścia 1, Pbudzenie d wejścia 2, Pbudzenie d wejścia 3 I1_3> Naprądwe zależne -> Wyłączenie, Zadziałanie, Pbudzenie Ic> Naprądwe cieplne (49M) -> Wyłączenie, Zadziałanie, Pbudzenie, Blkada zadziałania 10/30

11 Lgika Isuma> Naprądwe zależne (49R) -> Wyłączenie, Zadziałanie, Pbudzenie, Pbudzenie dliczania czasu I2_1> Naprądwe niezależne -> Wyłączenie, Zadziałanie, Pbudzenie I2_2> Naprądwe zależne -> Wyłączenie, Zadziałanie, Pbudzenie I2_3> Naprądwe zależne (46G) -> Wyłączenie, Zadziałanie, Pbudzenie, Pbudzenie dliczania czasu I_1>st1 Naprądwe niezależne, stpień 1 -> Wyłączenie, Zadziałanie, Pbudzenie I_1>st2 Naprądwe niezależne, stpień 2 -> Wyłączenie, Zadziałanie, Pbudzenie I_2> Naprądwe zależne -> Wyłączenie, Zadziałanie, Pbudzenie Z1 zabezpieczenie zewnętrzne, wejście ST1 -> Wyłączenie, Zadziałanie, Pbudzenie Z2 zabezpieczenie zewnętrzne, wejście ST2 -> Wyłączenie, Zadziałanie, Pbudzenie P1 Pbudzenia część 1 -> Wyjście bramki PZ Pbudzenie zbircze -> Wyjście bramki W1 Wyłączenie część 1 -> Wyjście bramki WZ Wyłączenie zbircze -> Wyjście bramki S1 Przekaźnik S1 - BLZ -> Wyjście bramki S2 Przekaźnik S2 - WZ -> Wyjście bramki S3 Przekaźnik S3 - PZ -> Wyjście bramki S4 Przekaźnik S4 - Zwarciwe -> Wyjście bramki S5 Przekaźnik S5 - Przeciążeniwe -> Wyjście bramki S6 Przekaźnik S6 - Asymetria -> Wyjście bramki S7 Przekaźnik S7 - Ziemnzwarciwe -> Wyjście bramki pb_pkw Pbudzenie licznika PKW -> Wyjście bramki wy_pkw Zadziałanie PKW -> Wyjście bramki Z1 Zadziałanie część 1 -> Wyjście bramki ZZ Zadziałanie zbircze -> Wyjście bramki cw Ilczyn lgiczny -> Wyjście bramki Kas.WWZ Kaswanie sygnalizacji WWZ -> Wyjście bramki t_imp Minimalny czas trwania impulsu wyłącz -> Wyjście bramki WZ+ti WZ + timp -> Wyjście bramki Z_Zew Suma zadziałań zab. zewnętrznych -> Wyjście bramki L_suma Zadziałanie zbircze liczników -> Wyjście bramki tz_pkw Opóźnienie zadziałania -> Wyjście bramki MUX1 Wybór funkcji wejścia zewnętrzneg ST1 -> Wyjście nr 1,2,3,4,5,6,7,8 MUX2 Wybór funkcji wejścia zewnętrzneg ST2 -> Wyjście nr 1,2,3,4,5,6,7,8 BLOKADA Suma lgiczna wejść BL1 i BL2 -> Wyjście bramki Kas.SYG d wejść Suma lgiczna wej. kasujących -> Wyjście bramki Wyjścia binarne PKW1 Zliczanie prądu kumulwaneg wyłącznika fazy 1 -> Przekrczenie nastawinej wartści prgwej PKW2 Zliczanie prądu kumulwaneg wyłącznika fazy 2 -> Przekrczenie nastawinej wartści prgwej PKW3 Zliczanie prądu kumulwaneg wyłącznika fazy 3 -> Przekrczenie nastawinej wartści prgwej L_I1> Licznik zadziałań zabezpieczeń nadprądwych niezależnych -> Przekrczenie nastawinej wartści prgwej L_Ip> Licznik zadziałań zab. nadprądwych zależnych i cieplnych -> Przekrczenie nastawinej wartści prgwej L_I2A> Licznik zadziałań zabezpieczeń d asymetrii prądwej -> Przekrczenie nastawinej wartści prgwej 11/30

12 L_I> Licznik zadziałań zabezpieczeń ziemnzwarciwych -> Przekrczenie nastawinej wartści prgwej L_Z> Licznik zadziałań zabezpieczeń zewnętrznych -> Przekrczenie nastawinej wartści prgwej mzaz-on Przekaźnik w stanie ON -> Stan wyjścia mzaz-off Przekaźnik w stanie OFF -> Stan wyjścia mzaz-test Przekaźnik w stanie TESTY -> Stan wyjścia Na rys 2.12 przedstawin przykład ddawania własnej funkcji lgicznej (na przykładzie bramki AND) d knfiguracji. Nazwę raz pis nwej bramki mżna edytwać. Nazwa mże zawierać maksymalnie 16 znaków a pis 64 znaki. Bramki są 8 wejściwe. Jeżeli istniałaby kniecznść sknfigurwania funkcji większej liczbie wejść, należy bramki płączyć kaskadw (wyjście pierwszej bramki pdłączyć d wejścia pierwszeg następnej bramki teg sameg typu itd.). Nazwa ddanej nwej funkcji lgicznej pjawia się na liście sygnałów binarnych na kńcu grupy Lgika i mże być wykrzystana w knfiguracji. Ddanie funkcji czaswej d knfiguracji spwduje pjawienie się jej w nastawach (mżliwść nastawy czasu). Wejścia i wyjścia funkcji lgicznych mżna ustawić jak zanegwane. Ilść mżliwych d ddania funkcji lgicznych zależy d wielkści knfiguracji bazwej (fabrycznej) raz d miejsca w pamięci urządzenia lub wielkści bciążenia czasu prcesra. Ddana nwa bramka lgiczna typu AND pjawia się na kńcu listy grup. Nazwę raz pis bramki mżna edytwać p dwukrtnym kliknięciu w dpwiednie ple Mżliwść sknfigurwania śmiu sygnałów binarnych na wejścia bramki pprzez dwukrtne kliknięcie w ple p prawej strnie i wybru z kna listy sygnału. Lista dstępnych sygnałów binarnych zstała przedstawina pwyżej. Sygnał wyjścia nwej bramki AND pjawi się na liście wybru sygnałów binarnych w grupie Lgika Rys Okn Knfiguratra przykład ddawania bramki lgicznej. 12/30

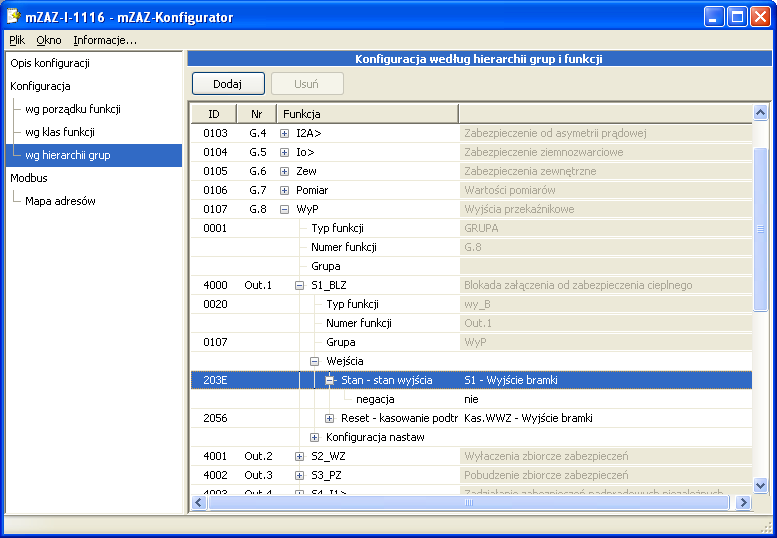

13 Przykład spsbu knfiguracji wyjścia przekaźnikweg przez użytkwnika. Pniżej przedstawin spsób sknfigurwania wyjścia przekaźnikweg S1 jak zadziałanie pierwszeg stpnia zabezpieczenia nadprądweg niezależneg. 1) W knie nastaw wybieramy iknę Knfiguruj c spwduje twarcie kna knfiguratra 2) Wybieramy grupę wyjścia przekaźnikwe WyP c spwduję twarcie zawartści grupy 3) Wybieramy wyjście przekaźnikwe S1 13/30

14 4) Wybieramy pcję Wejścia 5) Wybieramy pcję Stan stan wyjścia 14/30

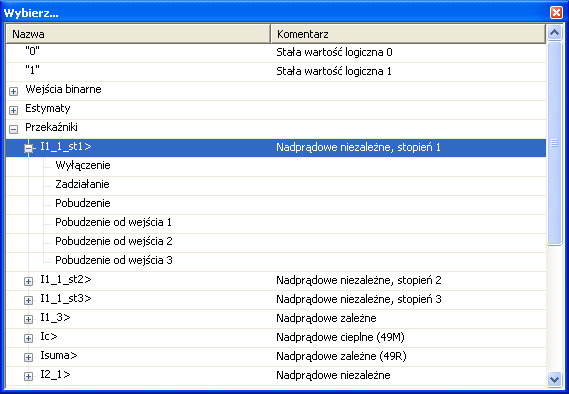

15 6) Klikamy dwukrtnie na pisie S1 - Wyjście bramki c pwduje twarcie kna z listą dstępnych wyjść binarnych z pdświetlnym aktualnie wybranym wyjściem 7) Klikamy na grupę Przekaźniki 8) Wybieramy pcję I1_1_st1> (Nadprądwe niezależne, stpień 1) 15/30

16 9) Następnie dwukrtnie klikamy na pcji Zadziałanie c spwduje przypisanie wybraneg sygnału d wyjścia S1 i zamkniecie kna wybru Przypisany nwy sygnał binarny d wyjścia przekaźnikweg S1 10) Zamykamy kn knfiguratra, który autmatycznie zapisze zmiany 11) Wysyłamy zmdyfikwaną knfigurację d urządzenia wybierając iknę Wyślij. Zapis knfiguracji d urządzenia wymaga pdania hasła uprawniająceg d zmiany knfiguracji (hasł fabryczne d knfiguracji t 1 ). 16/30

17 Zegar czasu rzeczywisteg Funkcja synchrnizacji czasu Zegar czasu rzeczywisteg, pzwala użytkwnikwi na sterwanie czasem wewnętrznym (wraz z datą) pszczególnych zabezpieczeń. P uruchmieniu tej funkcji twierane jest kn Czas rzeczywisty, w którym użytkwnik aby dknać zmian musi pdać cyfrwe hasł dstępu. Funkcja umżliwia użytkwnikwi dknanie następujących peracji: ustawić w panelu Czas urządzenia czas i datę, a następnie przesłać je d urządzenia przycisk Ustaw czas; zsynchrnizwać czas urządzenia z zegarem systemu kmputerweg użytkwnika przycisk Synchrnizuj z PC. Uruchamiając Zegar czasu rzeczywisteg przechdzimy d kna knfiguracji Czas rzeczywisty Opcja Odblkuj pwduje wyświetlenie kna Weryfikacja uprawnień P wcześniejszym dblkwaniu dstępne są pcje w panelu Czas urządzenia Okn dstępwe ważnych funkcji zabezpieczenia. Rys Okn Synchrnizacja czasu zabezpieczeń 17/30

18 Zmiana hasła dstępu Opcja ta pzwala użytkwnikwi na zmianę hasła dstępu d urządzeń (jest t hasł cyfrwe z zakresu , zapisane w urządzeniu), pd warunkiem znajmści dtychczasweg hasła. Użytkwnik wybiera sam pzim uprawnień spśród dstępnych tzn. 0 - Nastawy i sterwanie 1 Knfiguracja (zapis knfiguracji d urządzenia ) Rys Okn Zmiana hasła dstępu Hasł fabryczne d zmiany nastaw i sterwania t 0 Hasł fabryczne d zapisu knfiguracji t Opcja Wartści bieżące Opcja ta udstępnia użytkwnikwi mżliwść mnitrwania wartści pmiarów i wszystkich statusów zabezpieczenia. Jest platfrmą wspólną dla pszczególnych urządzeń jednak w zależnści d bsługiwaneg urządzenia występują pcje charakterystyczne jedynie dla teg urządzenia, w szczególnści dtyczy t pcji Status. Opcja ta jest dstępna tylk w trybie n-line. Rys Elementy pcji Wartści bieżące 18/30

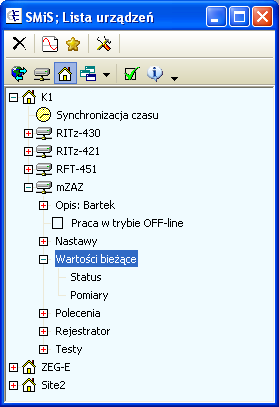

19 Status Opcja umżliwia użytkwnikwi mnitrwanie stanu zabezpieczenia w zakresie: sygnalizacji ptycznej wewnętrznych wskaźników zadziałania WWZ (didy LED ) stanu ważniejszych funkcji, kntrlujących pracę zabezpieczenia tj. pbudzenie, zadziałanie, praca nrmalna, blkada, itp. pdgląd stanu wejść lub wyjść zewnętrznych, pdgląd wartści pszczególnych liczników (np. PKW, zadziałań). Ilść i rdzaj prezentwanych w knie funkcji zależy d knfiguracji. Opcja Wstrzymaj/Wznów umżliwiająca wybór częstści dczytu danych zabezpieczenia. Zapalne lampki sygnalizują stan zadziałania pszczególnych sygnalizacji WWZ. Zawartść kna zależy d wybranej p lewej strnie zakładki Rys Ogólne kn pcji Status Rys Przykładwy wygląd zakładki Liczniki PKW 19/30

20 Pmiary Aplikacja umżliwia, w zakresie funkcji bsługi urządzeń, pmiary bieżących wielkści elektrycznych, związanych z zabezpieczanym urządzeniem. Wartści bieżących wielkści elektrycznych wyświetlane są w knie Pmiary. Bieżące wielkści elektryczne, dtyczące zabezpieczaneg urządzenia, prezentwane są pniżej. Lista mierznych wielkści mże być wyświetlana jak (dwa rdzaje): wartści chwilwe mierznych wielkści, aktualizwane w klejnych cyklach pmiarwych (w dstępach ustawianych przez użytkwnika); wartści chwilwe mierznych wielkści, wyświetlane w układzie tabelarycznym w funkcji czasu (w dstępach czasu ustawianych przez użytkwnika). Ilść sygnałów wyświetlanych w tym trybie mże być ustawiana przez użytkwnika za pmcą menu kntekstweg, uruchamianeg prawym przyciskiem myszki gdy kursr znajduje się w bszarze kna. Opcja umżliwiająca zmianę spsbu wyświetlania pmiarów wielkści bieżących - układ pdstawwy/układ tabelaryczny Opcja zmiany częsttliwści dczytu danych z urządzenia Wstrzymaj/ Wznów dczyt Opcja zmiany wyświetlanych wielkści. Opcja twrzenia wykresów zmian wielkści mierznych. Rys Pmiary wielkści bieżących 20/30

21 Pmiary bieżące, prezentwane w trybie Lista mierznych wielkści (bydwa rdzaje), mgą być drukwane lub eksprtwane d pliku tekstweg. W celu uzyskania wydruku należy wybrać pcję Drukuj (przycisk w knie), a następnie pstępwać analgicznie jak we wszystkich funkcjach aplikacji umżliwiających wydruk (patrz punkt 2.9). Aby zapisać wyniki pmiarów d pliku, należy wybrać pcję Drukuj Exprt d pliku a następnie kreślić płżenie i nazwę pliku dcelweg. Opcje Drukuj i Exprt d pliku nie wymagają zatrzymania pmiarów. W brębie kna Wykres zmian mierznych wielkści dstępne jest menu kntekstwe (prawy przycisk myszy), umżliwiające użytkwnikwi: wybieranie wielkści prezentwanych na wykresie; generwanie wydruków (wraz z mżliwścią ustawiania parametrów wydruku); 2.6. Opcja Rejestratr Aplikacja umżliwia wizualizację zarejestrwanych zdarzeń bejmującą datę, nazwę zdarzenia itp.. Opcja rejestratr składa się z czterech następujących rejestratrów: Rejestratr zdarzeń Rejestratr zdarzeń systemwych Rejestratr zakłóceń Ostatnie pbudzenia (rejestratr statnieg pbudzenia) Rys Elementy pcji Rejestratr 21/30

22 Rejestratr zdarzeń Jest t rejestratr sygnałów dwustanwych. Aplikacja zapewnia, w zakresie funkcji bsługi rejestratra zdarzeń, autmatyczne pbieranie zapisów nwych zdarzeniach i dpisywanie ich d dziennika zdarzeń ARZ. W dzienniku zdarzeń zgrmadzne są rejestracje zdarzeń, jakie wystąpiły pmiędzy klejnymi kaswaniami. Opcja zmiany częstści dczytu danych z urządzenia Wstrzymaj/ Wznów dczyt Opcja - Pkaż pierwsze nwe zdarzenie Opcja akceptacji nwych zapisów w dzienniku zdarzeń (nw debrane zdarzenia znaczne są w dzienniku zdarzeń symblem, zaś zdarzenia zaakceptwane brak symblu). Opcja umżliwiająca wyświetlanie zdarzeń za kres: Opcja zapisz zdarzenia w pliku Opcja wczytaj zdarzenia z pliku Opcja kaswanie archiwalnych zapisów w dzienniku zdarzeń. Użytkwnik najpierw wskazuje zdarzenie lub zdarzenia kreślające typ filtrwanych zdarzeń. P naciśnięciu Filtruj w knie Rejestratr zdarzeń wyświetlane są tylk zdarzenia typu identyczneg jak wskazane zdarzenie lub zdarzenia. Rys Okn Rejestratr zdarzeń P wybraniu pcji Zapisz zdarzenia w pliku pjawia się kn z ddatkwymi pcjami wybru rys.2.16, w którym należy wybrać zakres zapisywanych zdarzeń. Rys Okn Zapisz zdarzenia 22/30

23 Przyciski umżliwiają dczyt (imprt) z pliku raz zapis (eksprt) d pliku fragmentu lub całeg dziennika zdarzeń. Zdarzenia mżna zapisać w klejnści d najstarszeg d: statnieg (wszystkie zdarzenia), wskazaneg zdarzenia włącznie, kńca wybraneg dnia. Przy zapisie zdarzeń dknuje się wybru, czy zapisywane zdarzenia mają być usunięte z dziennika zdarzeń. Opcja zapisu (eksprtu) zdarzeń jest przeznaczna d archiwizacji zdarzeń, jeżeli ich ilść wpływa negatywnie na szybkść pracy kmputera przy przeglądaniu bardz dużych ilści zdarzeń. Odczyt nie jest mżliwy gdy data pierwszeg zdarzenia jest wcześniejsza d statnieg w dzienniku bieżącym. W tym przypadku, aby dknać dczytu, knieczne jest wcześniejsze wyczyszczenie rejestratra. Zawartści dziennika zdarzeń mgą być drukwane lub eksprtwane d pliku tekstweg. Ustawianie parametrów wydruku analgicznie jak we wszystkich funkcjach aplikacji umżliwiających wydruk. Użytkwnik mże wybierać zdarzenia przeznaczne d wydruku pstępwanie zgdnie z zasadami, stswanymi w śrdwisku Windws: zaznaczanie blku zdarzeń: lewy przycisk myszy, przy wciśniętym klawiszu <Shift>; dwlny wybór pjedynczych zdarzeń: lewy przycisk myszy, przy wciśniętym klawiszu <Ctrl>; Symbl wraz z pisem znacza błąd daneg zdarzenia. Występują trzy rdzaje błędów: TimeErr błąd czasu wczytaneg zdarzenia. Pjawia się gdy wczytane zdarzenie ma datę lub gdzinę wcześniejszą d pprzednieg. Mże być t spwdwane przestawieniem zegara czasu rzeczywisteg (np.: synchrnizacja, przejście z czasu letnieg na zimwy). MSecErr błąd milisekund. Pjawia się w przypadku, gdy parametr zdarzenia kreślający milisekundę wystąpienia zdarzenia ma wartść większą niż Rejestratr zdarzeń systemwych Opcje tej aplikacji są identyczne jak pisane wyżej dla Rejestratra zdarzeń. Rejestruje n zdarzenia związane z działaniem sameg urządzenia, a wiec brak lub błąd knfiguracji, włączenie i wyłączenie napięcia zasilająceg, dstawienie urządzenia, reset urządzenia, kaswanie liczników, kaswanie rejestratrów itp. Pełna lista zdarzeń systemwych jest pisana DTR-ce Rejestratr zakłóceń Opcja ta przeznaczna jest d bsługi rejestratra zakłóceń w zakresie następujących funkcji: sprawdzanie zawartści rejestratra; pbieranie plików rejestracji na plecenie użytkwnika; uruchamianie edytra rejestracji zakłóceń RejZak (funkcja autnmiczna aplikacji) i edycja pliku rejestracji: statni dczytanej ikna ; wybranej, p rzwinięciu listy przyciskiem ; zatrzymywanie/wznawianie dczytu rejestracji (ikny: / Wstrzymaj/Wznów); ustawianie częstści dczytu w zakresie 1s 60s (dmyślnie 1s). P uruchmieniu aplikacji w knie głównym zstaje wyświetlna aktualna liczba plików rejestracji gtwych d pbrania z urządzenia (maksymalnie 4 pliki). 23/30

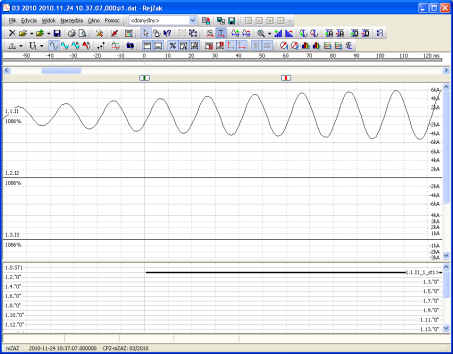

24 Wciśnięcie pcji - Wykres twiera statni pbrany plik rejestracji w knie edytra rejestracji zakłóceń. Naciśnięcie przycisku pwduje wyświetlenie listy pbranych plików rejestracji z bieżącej sesji, np.: a p wybraniu pliku rejestracji autmatyczne przejście d kna edytra rejestracji zakłóceń. Wciśnięcie pcji - Pbierz pbiera zaznaczny plik (lub pliki) i autmatycznie twiera w knie edytra rejestracji zakłóceń RejZak. Okn wyświetla listę plików rejestracji zarejstrwanych w urządzeniu wraz z datą rejestracji raz rzmiarem pliku. Rys Okn Rejestratra zakłóceń Ostatnie pbudzenie Opcja umżliwiająca użytkwnikwi pdgląd parametrów statnich zakłóceń zarejestrwanych przez zabezpieczenie mzaz. Czas trwania zakłócenia t czas d pbudzenia dpwiednieg zabezpieczenia d zaniku pbudzenia (prądu, napięcia lub częsttliwści) jeżeli nastąpił zadziałanie. Zakłócenie jest zapisywane d rejestratra jeżeli wystąpił zadziałanie zabezpieczenia i dpier p zaniku pbudzenia. 24/30

25 Rys Okn Rejestratra statnich pbudzeń 2.7. Opcja Plecenia W ramach tej pcji użytkwnik mże, pd warunkiem wprwadzenia aktualneg hasła, wysyłać kreślne plecenia d urządzenia. Rys Elementy pcji Plecenia Stan i sterwanie Okn pdbne d kna Wartści bieżące / Status. Opcja umżliwia użytkwnikwi pdgląd stanu wejść wirtualnych i sterujących raz stanu liczników zabezpieczenia, pdbnie jak w knie Status. Okn zależne d knfiguracji. W ramach teg kna istnieje mżliwść wyknania następujących peracji: 25/30

26 kaswanie wskaźników ptycznych na płycie człwej zabezpieczenia (didy LED i wyświetlacz LCD); kaswanie mdelu cieplneg; kaswanie bufra rejestratra zdarzeń; przełączenie urządzenia w stan TEST; ustawienie urządzenia w stan ON; ustawienie urządzenia w stan OFF; Zerwanie lub ustawianie liczników; Zerwanie lub ustawianie liczników PKW; Zerwanie lub ustawianie liczników energii. Mżliwść wysterwania wejść binarnych sterujących p kliknięciu myszą na dpwiedni przycisk i pdaniu prawidłweg hasła. Rys Okn Stan i sterwanie zakładka We.sterujące Opcja Wyślij, p pdaniu prawidłweg hasła umżliwia wysłanie zmian d urządzenia Opcja zeruje stan wszystkich liczników w knie P dwukrtnym kliknięciu lewym klawiszem myszy pjawia się mżliwść edycji stanu licznika Rys Okn Stan i sterwanie zakładka Liczniki 26/30

27 2.8. Opcja Testy Aplikacja umżliwia użytkwnikwi testwanie bsługiwanych urządzeń w pstaci testów wejść i wyjść dwustanwych. Rys Elementy pcji Testy Testy funkcjnalne. P twarciu kna Testy funkcjnalne zabezpieczenie pzstaje nadal w stanie nrmalnej pracy, a użytkwnik mże bserwwać stany wejść i wyjść. Zakładki umżliwiające przełączenie się między stanem wejść i wyjść. Pdgląd stanu did w zabezpieczeniu Mżliwść włączenia lub wyłączenia did p kliknięciu myszą na dpwiedni przycisk i pdaniu prawidłweg hasła. Rys Okn Testy funkcjnalne UWAGA!!! PODCZAS TESTÓW WEJŚCIA I WYJŚCIA ZESPÓŁ PRZESTAJE CHRONIĆ OBIEKT pprzedzenie kmunikatem. 27/30

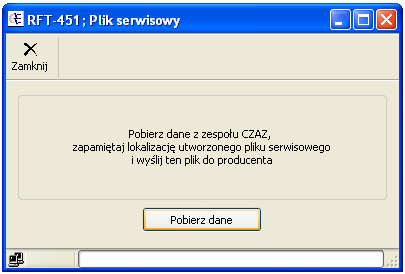

28 Serwis. Opcja serwis służy d utwrzenia pliku serwisweg zawierająceg najważniejsze infrmacje stanie zabezpieczenia. Plik jest w pstaci zaszyfrwanej. W przypadku zapmnienia hasła dstępu d zabezpieczenia, należy utwrzyć plik serwiswy (pcja Testy Serwis ) zapisać na dysku i wysłać d prducenta w celu dczytania hasła. Plik serwiswy mżna również wykrzystać d przesłania wszystkich rejestracji jakie znajdują się w zabezpieczeniu. Przykładwa nazwa pliku serwisweg: S{ }.c2v Rys Okn Plik serwiswy 2.9. Opis pcji Drukwanie. Opcja Drukuj jest funkcją w menu Nastawy, Pmiary raz Rejestratr. Bezpśrednie wciśnięcie przycisku rzwija menu zależne d miejsca występwania pcji Drukuj. W skład menu wchdzą pdgrupy znaczne symblami d. Rys Opcja Drukuj w knie Nastawy, Pmiary i w knie Rejestratr Pdgląd wydruku - umżliwia pdgląd dkumentu przed wydrukiem. Wygląd wydruku jest ustawiany w Ustawieniach wydruku (patrz Instrukcja bsługi System Mnitringu i Sterwania SMiS ( instalacja i knfiguracja prgramu )). Drukuj kn ustawień parametrów drukarki i właściwści sameg wydruku (jakści wydruku, ustawień strny, itp.). Jest t standardwe kn pakietu Windws (patrz Instrukcja bsługi System Mnitringu i Sterwania SMiS ( instalacja i knfiguracja prgramu )). Ustawienia wydruku umżliwia twrzenie własneg szablnu prezentwaneg wydruku (patrz Instrukcja bsługi System Mnitringu i Sterwania SMiS ( instalacja i knfiguracja prgramu )). 28/30

29 Rys Ustawienia wydruku Exprt d pliku umżliwia wysłanie raprtu d pliku tekstweg (Raprt.txt) W knie wpisujemy nazwę pliku d któreg mają być zapisane dane raz lkalizację zapisu w pstaci ścieżki dstępu. Dalej zatwierdzamy przyciskiem Zapisz. Rys Zapis d pliku tekstweg Otwieranie i przeglądanie zapisaneg pliku jest mżliwe z dwlneg edytra tekstu. Plik z danymi p twarciu ma przykładwy wygląd: /30

30 Rys Przykładwy plik raprtu Uwagi na temat niniejszeg pisu należy zgłaszać na adres prducenta: KOPEX-EKO Sp. z.. ul. Fabryczna 2, Tychy tel.: , , fax: Więcej infrmacji firmie i prduktach mżna znaleźć na strnie internetwej: 30/30
