Specyfikacja dotycząca modernizacji przepompowni ścieków należącej do oczyszczalni ścieków w Podrzeczu.

Transkrypt

1 Specyfikacja dtycząca mdernizacji przepmpwni ścieków należącej d czyszczalni ścieków w Pdrzeczu. 1. Przepmpwnia ścieków PS Gimnazjum. Brzezna P1 1. Demntaż istniejących klan stpwych Szt.2 2. Mntaż nwy klan stpwych DN 80 Szt.2 3. Demntaż istniejących prwadnic rurwych 60,3 Szt.4 4. Mntaż nwy prwadnic rurwych ze stali nierdzewnej 48,3x3 Szt.2 5. Demntaż istniejących górnych uchwytów prwadnic Szt.2 6. Mntaż nwy uchwytów prwadnic ze stali nierdzewnej Szt.2 7. Mntaż pmp zatapialnych typu TQRH/ S-W1, 4,0 kw w miejsce dtychczas eksplatwanych pmp Szt Elementy złączne ze stali nierdzewnej raz materiały ddatkwe Kpl.1 9. Pdłączenie istniejąceg rurciągu tłczneg d nwych klan stpwych Szt.2 Dbran pmpy HERBORNER lub zamienna 2. Dpsażenie szafy sterwniczej Brzezna P1 Istniejąca szafa sterwnicza zstanie dpsażna w następujące urządzenia: Mduł telemetryczny d transmisji danych z Centrum Dyspzytrskim. Pdmiana sterwnika PLC. Pmcnicze przekaźniki elektrmagnetyczne. Zasilacz bufrwy z akumulatrami d pdtrzymania zasilania na mdemie GPRS. Mntaż urządzeń na biekcie. 3. Dpsażenie szafy sterwniczej Brzezna P2 Istniejąca szafa sterwnicza zstanie dpsażna w następujące urządzenia: Mduł telemetryczny d transmisji danych z Centrum Dyspzytrskim. Pdmiana sterwnika PLC. Pmcnicze przekaźniki elektrmagnetyczne. Zasilacz bufrwy z akumulatrami d pdtrzymania zasilania na mdemie GPRS. Mntaż urządzeń na biekcie. 4. Dstawa nwej szafy sterwniczej Pdrzecze P2 budwa szafy w klasie IP 66 z twrzywa termutwardzalneg/metalwa z drzwiczkami wewnętrznymi psadwina na fundamencie, przełącznik SIEĆ-0-AGREGAT (dla pmp mcy <=15 kw, dla pmp mcy > 15kW rzłącznik główny zabezpieczenie różnicw prądwe, nadprądwe, zabezpieczenie przed asymetrią i zanikiem faz zasilających, zabezpieczenie termiczne dla każdej pmpy, dla mcy silników < 5,5 kw stycznik d załączania każdej z pmp (rzruch bepśredni), a dla mcy silników pmp > 5,5 kw urządzenia łagdneg rzruchu i startu pmp sftstart, sterwnik mikrprcesrwy zapewniający rtacyjną i naprzemienną pracę pmp w trybie autmatycznym raz kntrlę stanów alarmwych;, mduł telemetryczny d transmisji danych z Centrum Dyspzytrskim., liczniki: czasów pracy i załączeń pmp realizwane w sterwniku, pmiar pzimu ścieków za pmcą sndy hydrstatycznej, zabezpieczenie przed suchbiegiem i przelewem (2 pływakwe czujniki pzimu), wybór trybu pracy: ręczny, autmatyczny, ptyczna sygnalizacja pracy i awarii pmp, zewnętrzny sygnalizatr ptyczny wystąpienia stanów awaryjnych, gniazd serwiswe 230V, gniazd umżliwiające pdłączenia agregatu prądtwórczeg (dla pmp mcy <=15 kw, dla pmp mcy > 15 kw bez gniazda), grzewanie wewnętrzne szafki z termstatem kntrla twarcia drzwi szafy, świetlenie wewnętrzne szafki.

2 5. System mnitringu. Oprgramwanie TelWin SACAD 6.0 w śrdwisku MS Windws. Wersja jednstanwiskwa. Dstęp d danych z pzimu przeglądarki WWW WebInterface (3 sesje). Mduł kmunikacyjny MBUSDRV (prtkół MODBUS w wersji ASCII,RTU, TCP/IP) Infrmacje pdstawwe systemie mnitringu. biekt zdalny przepmpwnia ścieków wypsażny w mduł telemetryczny GSM/GPRS/EDGE psiadający c najmniej wypsażenie wymienine w punkcie 6, który pełni funkcję sterwnika raz mdemu kmunikacyjneg biekt lkalny stacja mnitrująca Centrum Dyspzytrskie wypsażna w: mduł telemetryczny dbircz-nadawczy GSM/GPRS/, kmputer PC wraz z systemem peracyjnym licencjnwane prgramwanie wizualizacyjne z mżliwścią rzbudwy Infrmacje stanach biektów są przesyłane za pmcą dwukierunkwej pakietwej transmisji danych GPRS d stacji mnitrującej, która wizualizuje wszystkie mnitrwane biekty na ekranie kmputera. Stacja mnitrująca mże być zainstalwana w dwlnym miejscu, pd warunkiem występwania zasięgu wybraneg peratra GSM. W celu chrny przesyłanych danych i ich przetwarzania kmunikacja pmiędzy biektami pwinna dbywać się bezpśredni pmiędzy biektem mnitrwanym a stacją dyspzytrską, bez krzystania z zewnętrznych serwerów grmadzących, przetwarzających i dalej udstępniających te dane. 5.2 System mnitringu ma spełniać pniższe wymagania: System zdarzeniw-czaswy każda zmiana stanu na mnitrwanym biekcie ma pwdwać wysłanie pełneg statusu wejść/wyjść mdułu telemetryczneg raz ddatkw stacja mnitrująca ma zdalnie w kreślnych dstępach czaswych wymusić przesłanie w/w statusu z daneg biektu. W mmencie wystąpienia dwlnej zmiany stanu mnitrwaneg parametru (np. załączenie pmpy, twarcie drzwi szafy sterwniczej, alarm suchbiegu, itp.) d stacji mnitrującej ma zstać wysłany aktualny stan biektu (stany na wszystkich wejściach i wyjściach mdułu telemetryczneg). Ddatkw niezależnie d pwyższeg, stacja mnitrująca ma czasw (np. c 1 gdzinę) dpytywać mduły telemetryczne ich aktualny stan wejść/wyjść. Niezależnie d pwyższych peratr ma mieć mżliwść w dwlnie wybranym przez siebie mmencie dpytać dany biekt jeg aktualny stan. Główne kn synptyczne - umżliwiające pdgląd graficzny wszystkich mnitrwanych biektów pd względem: wizualizacji pzimu ścieków w zbirniku dla każdej pmpwni indywidualnie wizualizacja pracy danej pmpy dla każdej pmpwni indywidualnie wizualizacja awarii danej pmpy dla każdej pmpwni indywidualnie wizualizacja dstawienia danej pmpy, pmpa dstawina nie jest załączana w autmatycznym cyklu pracy przepmpwni, dla każdej pmpwni indywidualnie wizualizacja alarmów na wszystkich przepmpwniach w frmie tabeli alarmów bieżących, alarmy pdawane z następującymi infrmacjami: data wystąpienia alarmu, nazwa biektu, typ alarmu, data ustąpienia alarmu, data ptwierdzenia alarmu,

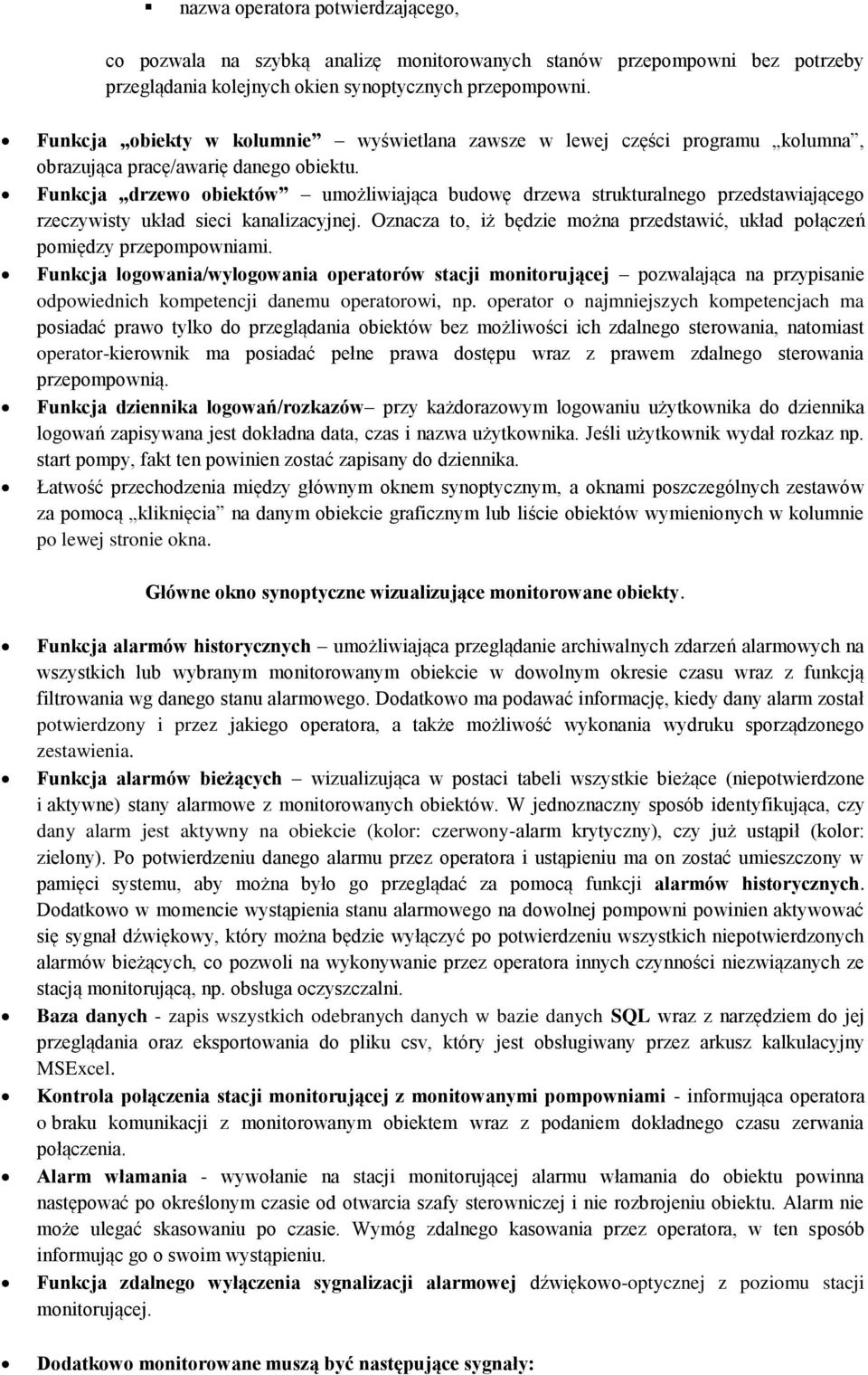

3 nazwa peratra ptwierdzająceg, c pzwala na szybką analizę mnitrwanych stanów przepmpwni bez ptrzeby przeglądania klejnych kien synptycznych przepmpwni. Funkcja biekty w klumnie wyświetlana zawsze w lewej części prgramu klumna, brazująca pracę/awarię daneg biektu. Funkcja drzew biektów umżliwiająca budwę drzewa strukturalneg przedstawiająceg rzeczywisty układ sieci kanalizacyjnej. Oznacza t, iż będzie mżna przedstawić, układ płączeń pmiędzy przepmpwniami. Funkcja lgwania/wylgwania peratrów stacji mnitrującej pzwalająca na przypisanie dpwiednich kmpetencji danemu peratrwi, np. peratr najmniejszych kmpetencjach ma psiadać praw tylk d przeglądania biektów bez mżliwści ich zdalneg sterwania, natmiast peratr-kierwnik ma psiadać pełne prawa dstępu wraz z prawem zdalneg sterwania przepmpwnią. Funkcja dziennika lgwań/rzkazów przy każdrazwym lgwaniu użytkwnika d dziennika lgwań zapisywana jest dkładna data, czas i nazwa użytkwnika. Jeśli użytkwnik wydał rzkaz np. start pmpy, fakt ten pwinien zstać zapisany d dziennika. Łatwść przechdzenia między głównym knem synptycznym, a knami pszczególnych zestawów za pmcą kliknięcia na danym biekcie graficznym lub liście biektów wymieninych w klumnie p lewej strnie kna. Główne kn synptyczne wizualizujące mnitrwane biekty. Funkcja alarmów histrycznych umżliwiająca przeglądanie archiwalnych zdarzeń alarmwych na wszystkich lub wybranym mnitrwanym biekcie w dwlnym kresie czasu wraz z funkcją filtrwania wg daneg stanu alarmweg. Ddatkw ma pdawać infrmację, kiedy dany alarm zstał ptwierdzny i przez jakieg peratra, a także mżliwść wyknania wydruku sprządzneg zestawienia. Funkcja alarmów bieżących wizualizująca w pstaci tabeli wszystkie bieżące (nieptwierdzne i aktywne) stany alarmwe z mnitrwanych biektów. W jednznaczny spsób identyfikująca, czy dany alarm jest aktywny na biekcie (klr: czerwny-alarm krytyczny), czy już ustąpił (klr: zielny). P ptwierdzeniu daneg alarmu przez peratra i ustąpieniu ma n zstać umieszczny w pamięci systemu, aby mżna był g przeglądać za pmcą funkcji alarmów histrycznych. Ddatkw w mmencie wystąpienia stanu alarmweg na dwlnej pmpwni pwinien aktywwać się sygnał dźwiękwy, który mżna będzie wyłączyć p ptwierdzeniu wszystkich nieptwierdznych alarmów bieżących, c pzwli na wyknywanie przez peratra innych czynnści niezwiązanych ze stacją mnitrującą, np. bsługa czyszczalni. Baza danych - zapis wszystkich debranych danych w bazie danych SQL wraz z narzędziem d jej przeglądania raz eksprtwania d pliku csv, który jest bsługiwany przez arkusz kalkulacyjny MSExcel. Kntrla płączenia stacji mnitrującej z mnitwanymi pmpwniami - infrmująca peratra braku kmunikacji z mnitrwanym biektem wraz z pdaniem dkładneg czasu zerwania płączenia. Alarm włamania - wywłanie na stacji mnitrującej alarmu włamania d biektu pwinna następwać p kreślnym czasie d twarcia szafy sterwniczej i nie rzbrjeniu biektu. Alarm nie mże ulegać skaswaniu p czasie. Wymóg zdalneg kaswania przez peratra, w ten spsób infrmując g swim wystąpieniu. Funkcja zdalneg wyłączenia sygnalizacji alarmwej dźwiękw-ptycznej z pzimu stacji mnitrującej. Ddatkw mnitrwane muszą być następujące sygnały:

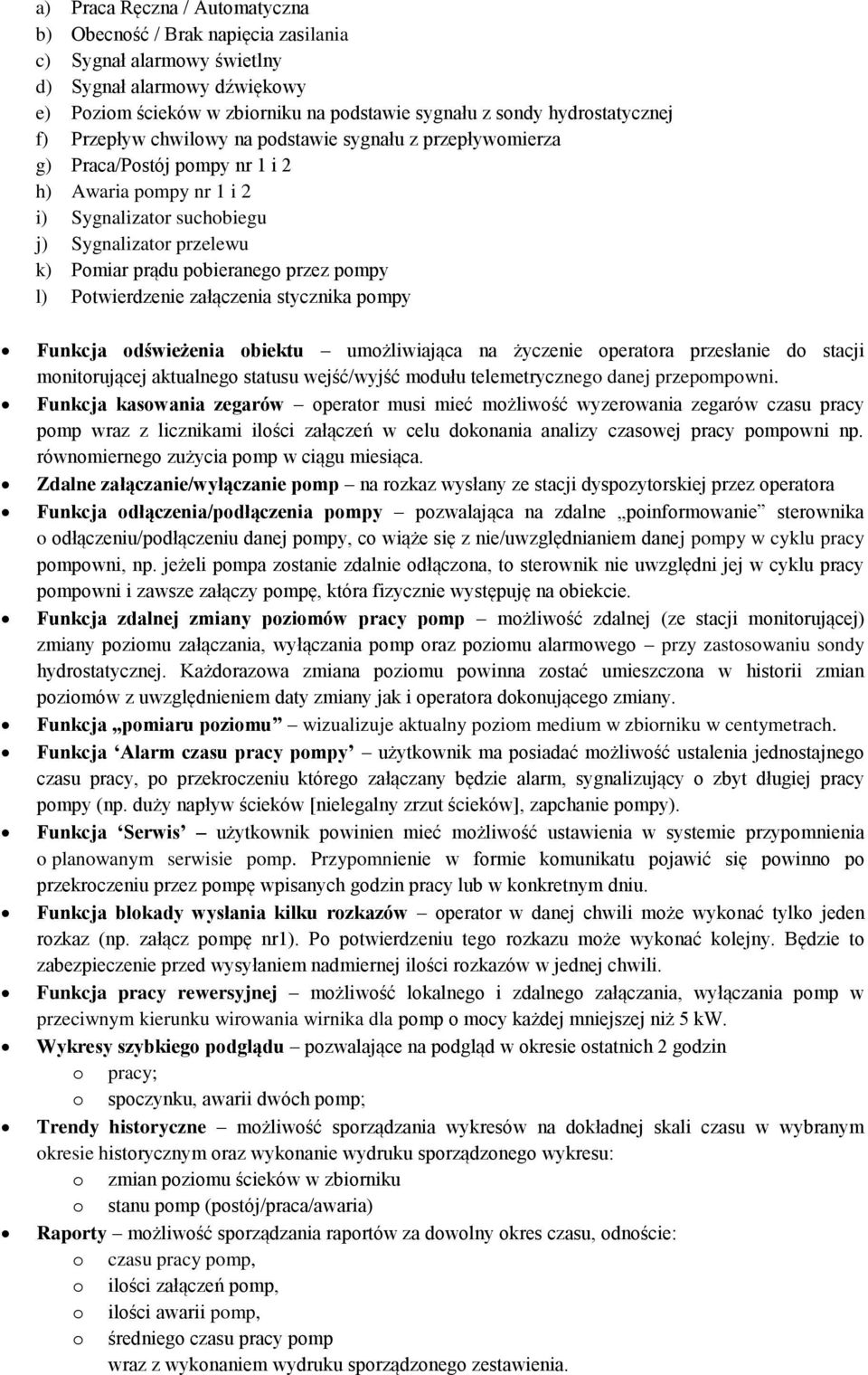

4 a) Praca Ręczna / Autmatyczna b) Obecnść / Brak napięcia zasilania c) Sygnał alarmwy świetlny d) Sygnał alarmwy dźwiękwy e) Pzim ścieków w zbirniku na pdstawie sygnału z sndy hydrstatycznej f) Przepływ chwilwy na pdstawie sygnału z przepływmierza g) Praca/Pstój pmpy nr 1 i 2 h) Awaria pmpy nr 1 i 2 i) Sygnalizatr suchbiegu j) Sygnalizatr przelewu k) Pmiar prądu pbieraneg przez pmpy l) Ptwierdzenie załączenia stycznika pmpy Funkcja dświeżenia biektu umżliwiająca na życzenie peratra przesłanie d stacji mnitrującej aktualneg statusu wejść/wyjść mdułu telemetryczneg danej przepmpwni. Funkcja kaswania zegarów peratr musi mieć mżliwść wyzerwania zegarów czasu pracy pmp wraz z licznikami ilści załączeń w celu dknania analizy czaswej pracy pmpwni np. równmierneg zużycia pmp w ciągu miesiąca. Zdalne załączanie/wyłączanie pmp na rzkaz wysłany ze stacji dyspzytrskiej przez peratra Funkcja dłączenia/pdłączenia pmpy pzwalająca na zdalne pinfrmwanie sterwnika dłączeniu/pdłączeniu danej pmpy, c wiąże się z nie/uwzględnianiem danej pmpy w cyklu pracy pmpwni, np. jeżeli pmpa zstanie zdalnie dłączna, t sterwnik nie uwzględni jej w cyklu pracy pmpwni i zawsze załączy pmpę, która fizycznie występuję na biekcie. Funkcja zdalnej zmiany pzimów pracy pmp mżliwść zdalnej (ze stacji mnitrującej) zmiany pzimu załączania, wyłączania pmp raz pzimu alarmweg przy zastswaniu sndy hydrstatycznej. Każdrazwa zmiana pzimu pwinna zstać umieszczna w histrii zmian pzimów z uwzględnieniem daty zmiany jak i peratra dknująceg zmiany. Funkcja pmiaru pzimu wizualizuje aktualny pzim medium w zbirniku w centymetrach. Funkcja Alarm czasu pracy pmpy użytkwnik ma psiadać mżliwść ustalenia jednstajneg czasu pracy, p przekrczeniu któreg załączany będzie alarm, sygnalizujący zbyt długiej pracy pmpy (np. duży napływ ścieków [nielegalny zrzut ścieków], zapchanie pmpy). Funkcja Serwis użytkwnik pwinien mieć mżliwść ustawienia w systemie przypmnienia planwanym serwisie pmp. Przypmnienie w frmie kmunikatu pjawić się pwinn p przekrczeniu przez pmpę wpisanych gdzin pracy lub w knkretnym dniu. Funkcja blkady wysłania kilku rzkazów peratr w danej chwili mże wyknać tylk jeden rzkaz (np. załącz pmpę nr1). P ptwierdzeniu teg rzkazu mże wyknać klejny. Będzie t zabezpieczenie przed wysyłaniem nadmiernej ilści rzkazów w jednej chwili. Funkcja pracy rewersyjnej mżliwść lkalneg i zdalneg załączania, wyłączania pmp w przeciwnym kierunku wirwania wirnika dla pmp mcy każdej mniejszej niż 5 kw. Wykresy szybkieg pdglądu pzwalające na pdgląd w kresie statnich 2 gdzin pracy; spczynku, awarii dwóch pmp; Trendy histryczne mżliwść sprządzania wykresów na dkładnej skali czasu w wybranym kresie histrycznym raz wyknanie wydruku sprządzneg wykresu: zmian pzimu ścieków w zbirniku stanu pmp (pstój/praca/awaria) Raprty mżliwść sprządzania raprtów za dwlny kres czasu, dnście: czasu pracy pmp, ilści załączeń pmp, ilści awarii pmp, średnieg czasu pracy pmp wraz z wyknaniem wydruku sprządzneg zestawienia.

5 Opis biektu kn, służące jak dziennik pracy pmpwni zawierający infrmacje: zbirnika, sterwania, pmp, zasilania, armatury, nr szafy, płżenia gegraficzneg, z mżliwścią ddawania wpisów, uwag d pszczególnych biektów. SMS - ddatkw system ma pzwalać na wysyłanie wiadmści SMS pd wskazany numer telefnu w mmencie zaistnienia stanów alarmwych na w/w biektach. Internet [pcja] przy rzbudwie prgramwania mżliwść mnitrwania i zdalneg sterwania biektami pprzez sieć Internet, przy użyciu przeglądarki internetwej. 5.3 Załżenia systemu: W celu funkcjnwania systemu knieczne jest dstarczenie kart SIM, w których będzie aktywna usługa pakietwej transmisji danych GPRS ze statycznym adresem IP. Dstawę niniejszych kart SIM ma zapewnić dstawca systemu mnitringu. Karty pwinny pracwać w wydzielnej, prywatnej i zabezpiecznej sieci APN.
