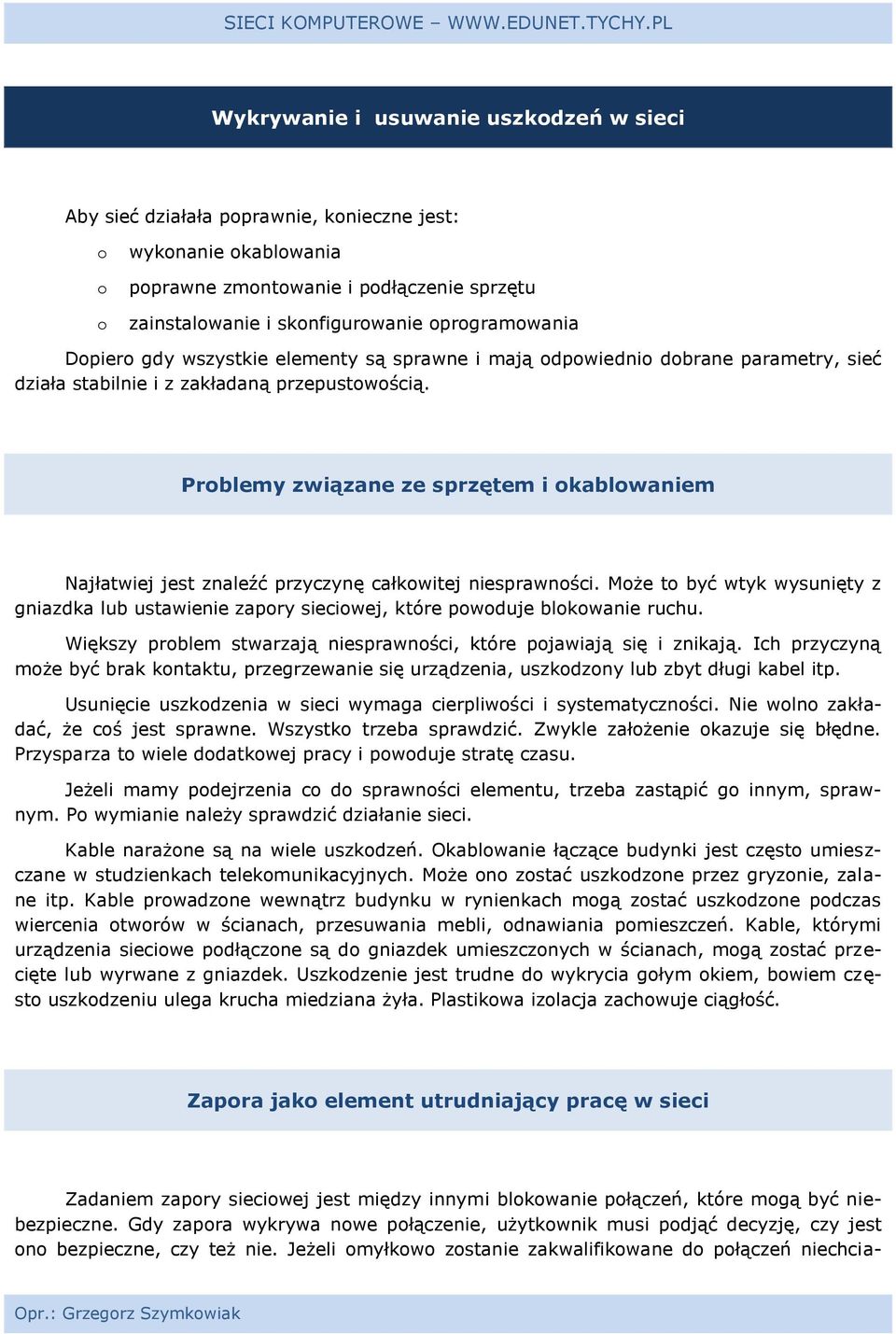

1 Wykrywanie i usuwanie uszkdzeń w sieci Aby sieć działała pprawnie, knieczne jest: wyknanie kablwania pprawne zmntwanie i pdłączenie sprzętu zainstalwanie i sknfigurwanie prgramwania Dpier gdy wszystkie elementy są sprawne i mają dpwiedni dbrane parametry, sieć działa stabilnie i z zakładaną przepustwścią. Prblemy związane ze sprzętem i kablwaniem Najłatwiej jest znaleźć przyczynę całkwitej niesprawnści. Mże t być wtyk wysunięty z gniazdka lub ustawienie zapry sieciwej, które pwduje blkwanie ruchu. Większy prblem stwarzają niesprawnści, które pjawiają się i znikają. Ich przyczyną mże być brak kntaktu, przegrzewanie się urządzenia, uszkdzny lub zbyt długi kabel itp. Usunięcie uszkdzenia w sieci wymaga cierpliwści i systematycznści. Nie wln zakładać, że cś jest sprawne. Wszystk trzeba sprawdzić. Zwykle załżenie kazuje się błędne. Przysparza t wiele ddatkwej pracy i pwduje stratę czasu. Jeżeli mamy pdejrzenia c d sprawnści elementu, trzeba zastąpić g innym, sprawnym. P wymianie należy sprawdzić działanie sieci. Kable narażne są na wiele uszkdzeń. Okablwanie łączące budynki jest częst umieszczane w studzienkach telekmunikacyjnych. Mże n zstać uszkdzne przez gryznie, zalane itp. Kable prwadzne wewnątrz budynku w rynienkach mgą zstać uszkdzne pdczas wiercenia twrów w ścianach, przesuwania mebli, dnawiania pmieszczeń. Kable, którymi urządzenia sieciwe pdłączne są d gniazdek umieszcznych w ścianach, mgą zstać przecięte lub wyrwane z gniazdek. Uszkdzenie jest trudne d wykrycia głym kiem, bwiem częst uszkdzeniu ulega krucha miedziana żyła. Plastikwa izlacja zachwuje ciągłść. Zapra jak element utrudniający pracę w sieci Zadaniem zapry sieciwej jest między innymi blkwanie płączeń, które mgą być niebezpieczne. Gdy zapra wykrywa nwe płączenie, użytkwnik musi pdjąć decyzję, czy jest n bezpieczne, czy też nie. Jeżeli myłkw zstanie zakwalifikwane d płączeń niechcia-

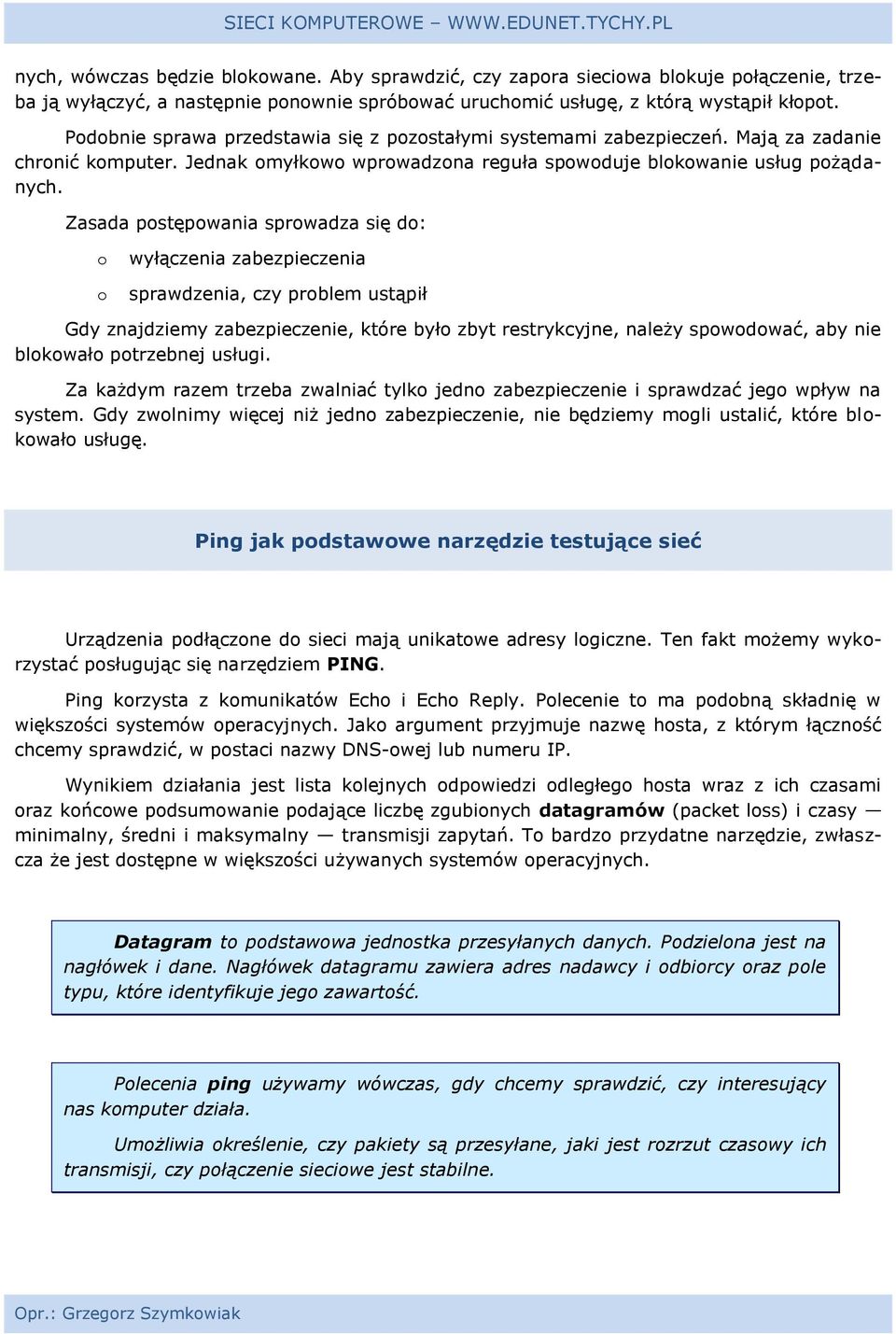

2 nych, wówczas będzie blkwane. Aby sprawdzić, czy zapra sieciwa blkuje płączenie, trzeba ją wyłączyć, a następnie pnwnie spróbwać uruchmić usługę, z którą wystąpił kłpt. Pdbnie sprawa przedstawia się z pzstałymi systemami zabezpieczeń. Mają za zadanie chrnić kmputer. Jednak myłkw wprwadzna reguła spwduje blkwanie usług pżądanych. Zasada pstępwania sprwadza się d: wyłączenia zabezpieczenia sprawdzenia, czy prblem ustąpił Gdy znajdziemy zabezpieczenie, które był zbyt restrykcyjne, należy spwdwać, aby nie blkwał ptrzebnej usługi. Za każdym razem trzeba zwalniać tylk jedn zabezpieczenie i sprawdzać jeg wpływ na system. Gdy zwlnimy więcej niż jedn zabezpieczenie, nie będziemy mgli ustalić, które blkwał usługę. Ping jak pdstawwe narzędzie testujące sieć Urządzenia pdłączne d sieci mają unikatwe adresy lgiczne. Ten fakt mżemy wykrzystać psługując się narzędziem PING. Ping krzysta z kmunikatów Ech i Ech Reply. Plecenie t ma pdbną składnię w większści systemów peracyjnych. Jak argument przyjmuje nazwę hsta, z którym łącznść chcemy sprawdzić, w pstaci nazwy DNS-wej lub numeru IP. Wynikiem działania jest lista klejnych dpwiedzi dległeg hsta wraz z ich czasami raz kńcwe pdsumwanie pdające liczbę zgubinych datagramów (packet lss) i czasy minimalny, średni i maksymalny transmisji zapytań. T bardz przydatne narzędzie, zwłaszcza że jest dstępne w większści używanych systemów peracyjnych. Datagram t pdstawwa jednstka przesyłanych danych. Pdzielna jest na nagłówek i dane. Nagłówek datagramu zawiera adres nadawcy i dbircy raz ple typu, które identyfikuje jeg zawartść. Plecenia ping używamy wówczas, gdy chcemy sprawdzić, czy interesujący nas kmputer działa. Umżliwia kreślenie, czy pakiety są przesyłane, jaki jest rzrzut czaswy ich transmisji, czy płączenie sieciwe jest stabilne.

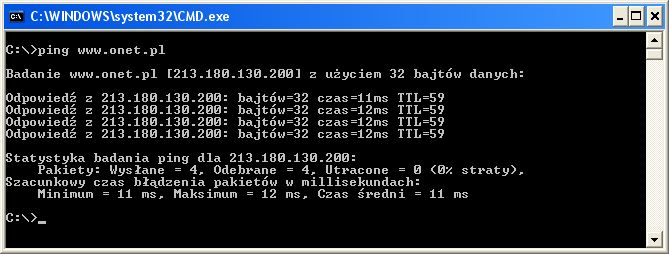

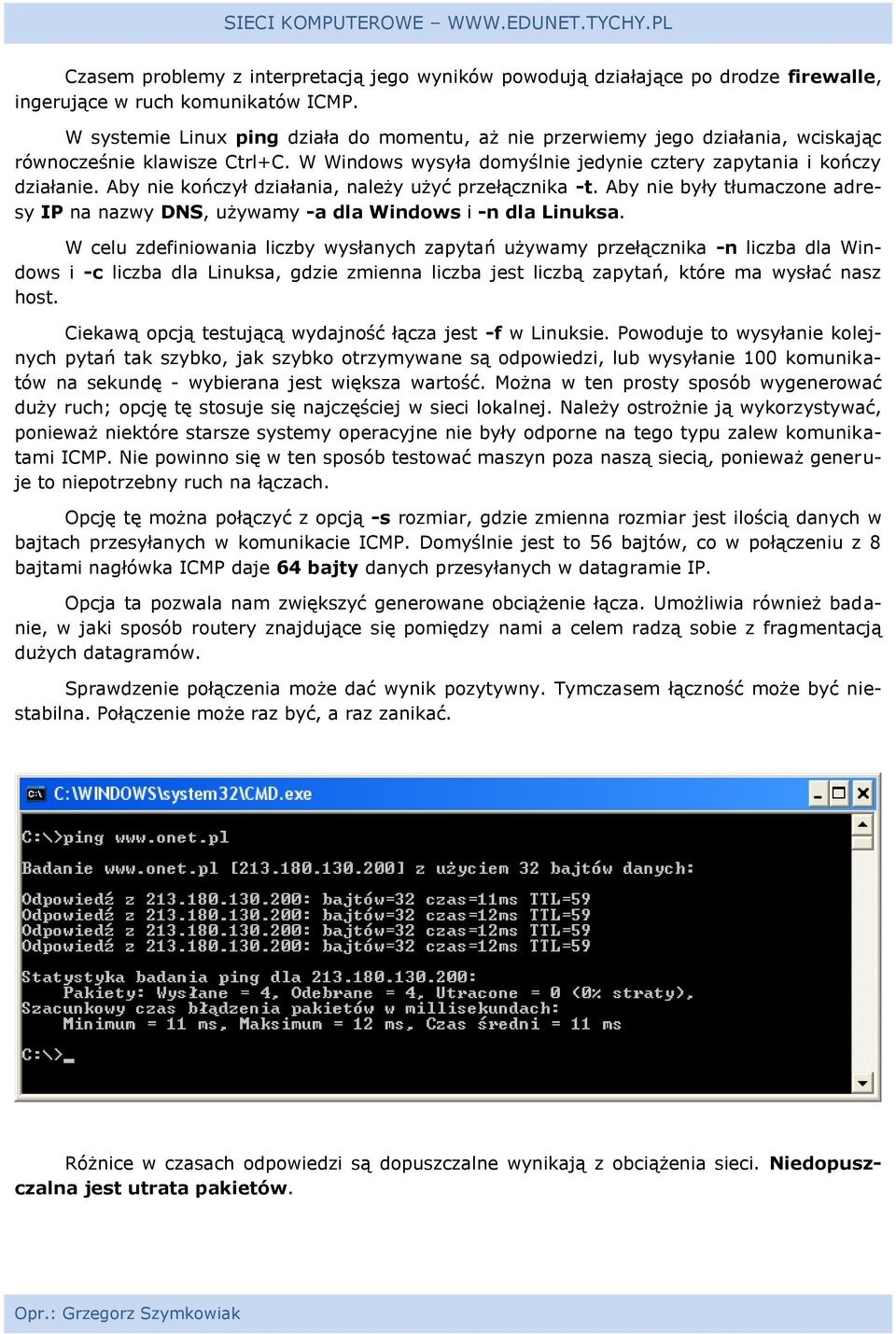

3 Czasem prblemy z interpretacją jeg wyników pwdują działające p drdze firewalle, ingerujące w ruch kmunikatów ICMP. W systemie Linux ping działa d mmentu, aż nie przerwiemy jeg działania, wciskając równcześnie klawisze Ctrl+C. W Windws wysyła dmyślnie jedynie cztery zapytania i kńczy działanie. Aby nie kńczył działania, należy użyć przełącznika -t. Aby nie były tłumaczne adresy IP na nazwy DNS, używamy -a dla Windws i -n dla Linuksa. W celu zdefiniwania liczby wysłanych zapytań używamy przełącznika -n liczba dla Windws i -c liczba dla Linuksa, gdzie zmienna liczba jest liczbą zapytań, które ma wysłać nasz hst. Ciekawą pcją testującą wydajnść łącza jest -f w Linuksie. Pwduje t wysyłanie klejnych pytań tak szybk, jak szybk trzymywane są dpwiedzi, lub wysyłanie 100 kmunikatów na sekundę - wybierana jest większa wartść. Mżna w ten prsty spsób wygenerwać duży ruch; pcję tę stsuje się najczęściej w sieci lkalnej. Należy strżnie ją wykrzystywać, pnieważ niektóre starsze systemy peracyjne nie były dprne na teg typu zalew kmunikatami ICMP. Nie pwinn się w ten spsób testwać maszyn pza naszą siecią, pnieważ generuje t nieptrzebny ruch na łączach. Opcję tę mżna płączyć z pcją -s rzmiar, gdzie zmienna rzmiar jest ilścią danych w bajtach przesyłanych w kmunikacie ICMP. Dmyślnie jest t 56 bajtów, c w płączeniu z 8 bajtami nagłówka ICMP daje 64 bajty danych przesyłanych w datagramie IP. Opcja ta pzwala nam zwiększyć generwane bciążenie łącza. Umżliwia również badanie, w jaki spsób rutery znajdujące się pmiędzy nami a celem radzą sbie z fragmentacją dużych datagramów. Sprawdzenie płączenia mże dać wynik pzytywny. Tymczasem łącznść mże być niestabilna. Płączenie mże raz być, a raz zanikać. Różnice w czasach dpwiedzi są dpuszczalne wynikają z bciążenia sieci. Niedpuszczalna jest utrata pakietów.

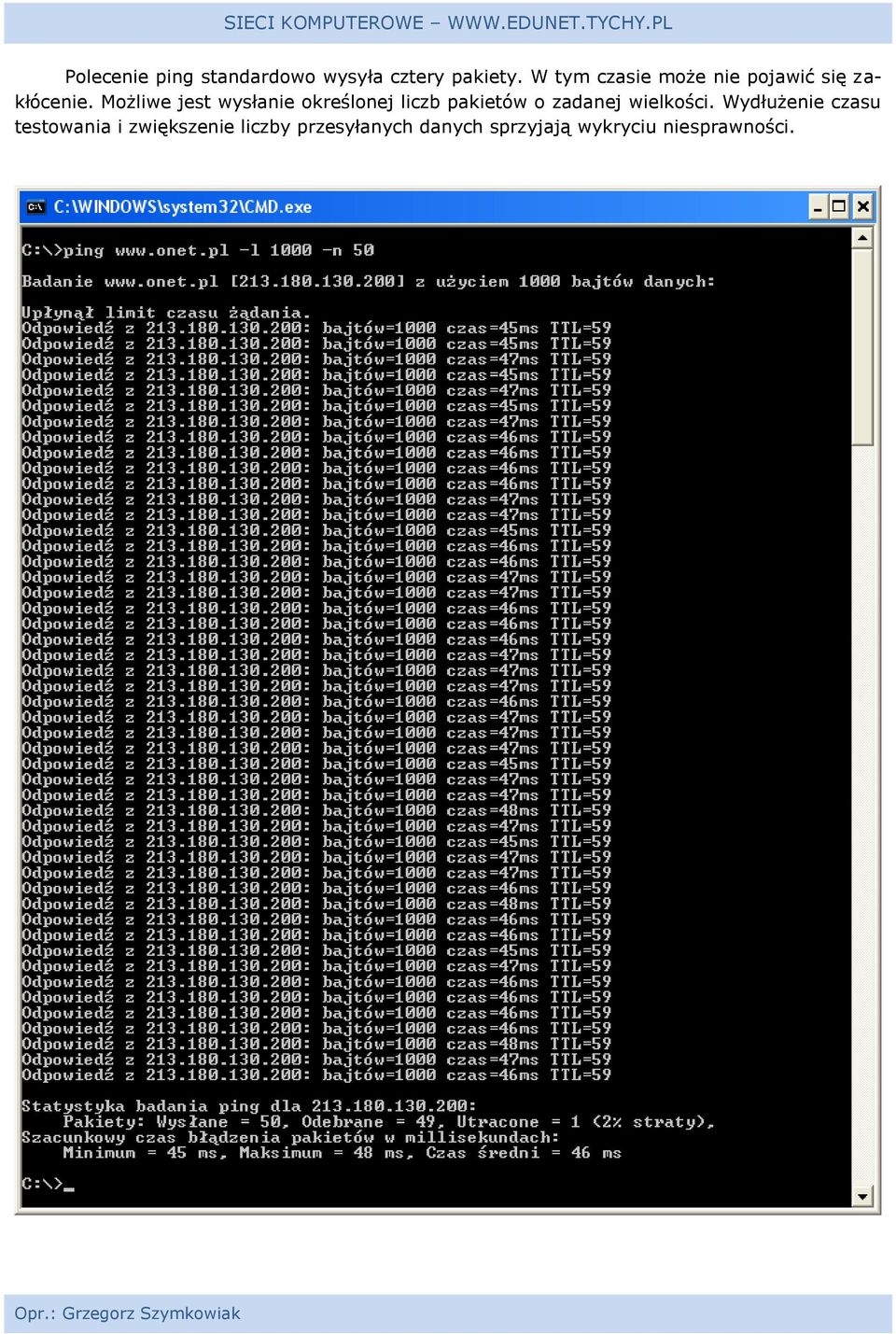

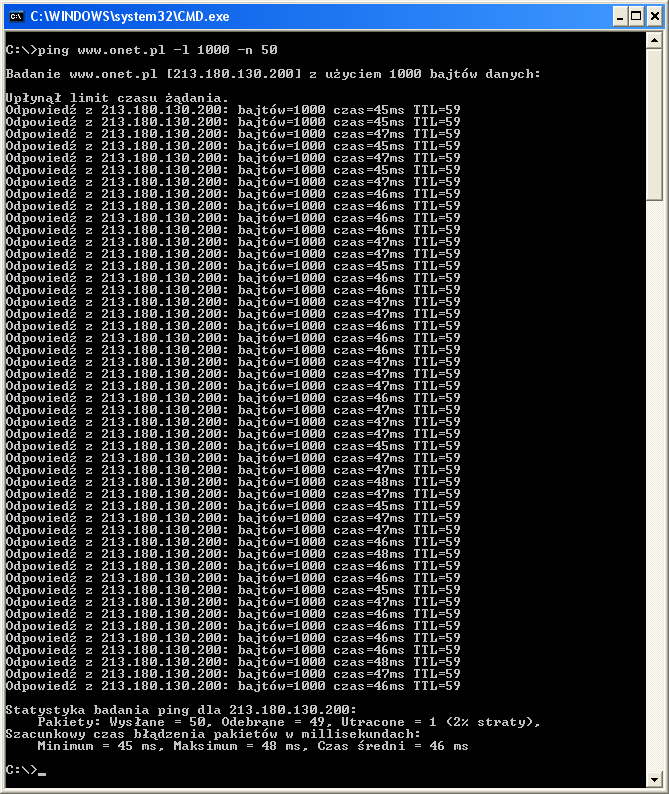

4 Plecenie ping standardw wysyła cztery pakiety. W tym czasie mże nie pjawić się zakłócenie. Mżliwe jest wysłanie kreślnej liczb pakietów zadanej wielkści. Wydłużenie czasu testwania i zwiększenie liczby przesyłanych danych sprzyjają wykryciu niesprawnści.

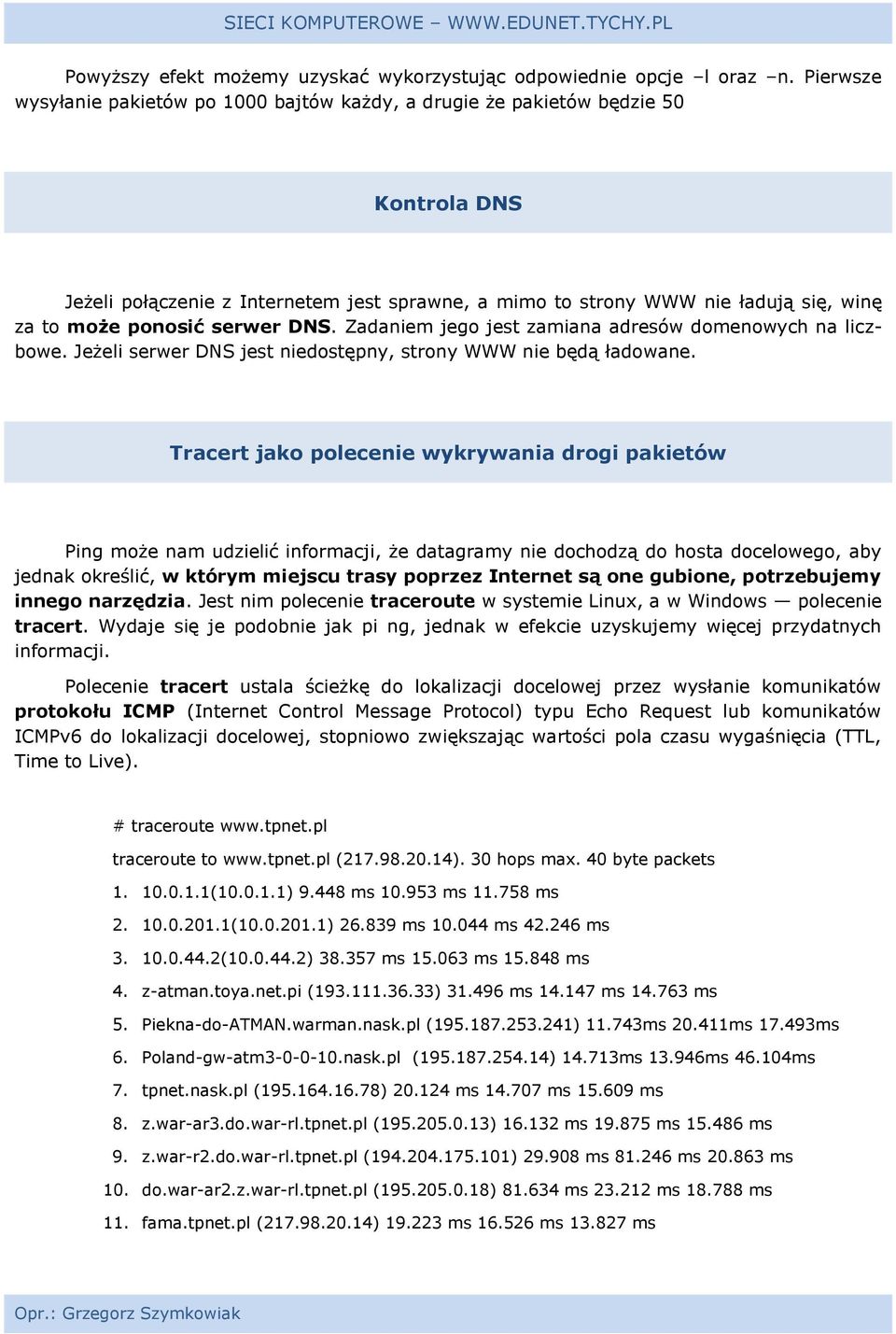

5 Pwyższy efekt mżemy uzyskać wykrzystując dpwiednie pcje l raz n. Pierwsze wysyłanie pakietów p 1000 bajtów każdy, a drugie że pakietów będzie 50 Kntrla DNS Jeżeli płączenie z Internetem jest sprawne, a mim t strny WWW nie ładują się, winę za t mże pnsić serwer DNS. Zadaniem jeg jest zamiana adresów dmenwych na liczbwe. Jeżeli serwer DNS jest niedstępny, strny WWW nie będą ładwane. Tracert jak plecenie wykrywania drgi pakietów Ping mże nam udzielić infrmacji, że datagramy nie dchdzą d hsta dcelweg, aby jednak kreślić, w którym miejscu trasy pprzez Internet są ne gubine, ptrzebujemy inneg narzędzia. Jest nim plecenie tracerute w systemie Linux, a w Windws plecenie tracert. Wydaje się je pdbnie jak pi ng, jednak w efekcie uzyskujemy więcej przydatnych infrmacji. Plecenie tracert ustala ścieżkę d lkalizacji dcelwej przez wysłanie kmunikatów prtkłu ICMP (Internet Cntrl Message Prtcl) typu Ech Request lub kmunikatów ICMPv6 d lkalizacji dcelwej, stpniw zwiększając wartści pla czasu wygaśnięcia (TTL, Time t Live). # tracerute tracerute t ( ). 30 hps max. 40 byte packets ( ) ms ms ms ( ) ms ms ms ( ) ms ms ms 4. z-atman.tya.net.pi ( ) ms ms ms 5. Piekna-d-ATMAN.warman.nask.pl ( ) ms ms ms 6. Pland-gw-atm nask.pl ( ) ms ms ms 7. tpnet.nask.pl ( ) ms ms ms 8. z.war-ar3.d.war-rl.tpnet.pl ( ) ms ms ms 9. z.war-r2.d.war-rl.tpnet.pl ( ) ms ms ms 10. d.war-ar2.z.war-rl.tpnet.pl ( ) ms ms ms 11. fama.tpnet.pl ( ) ms ms ms

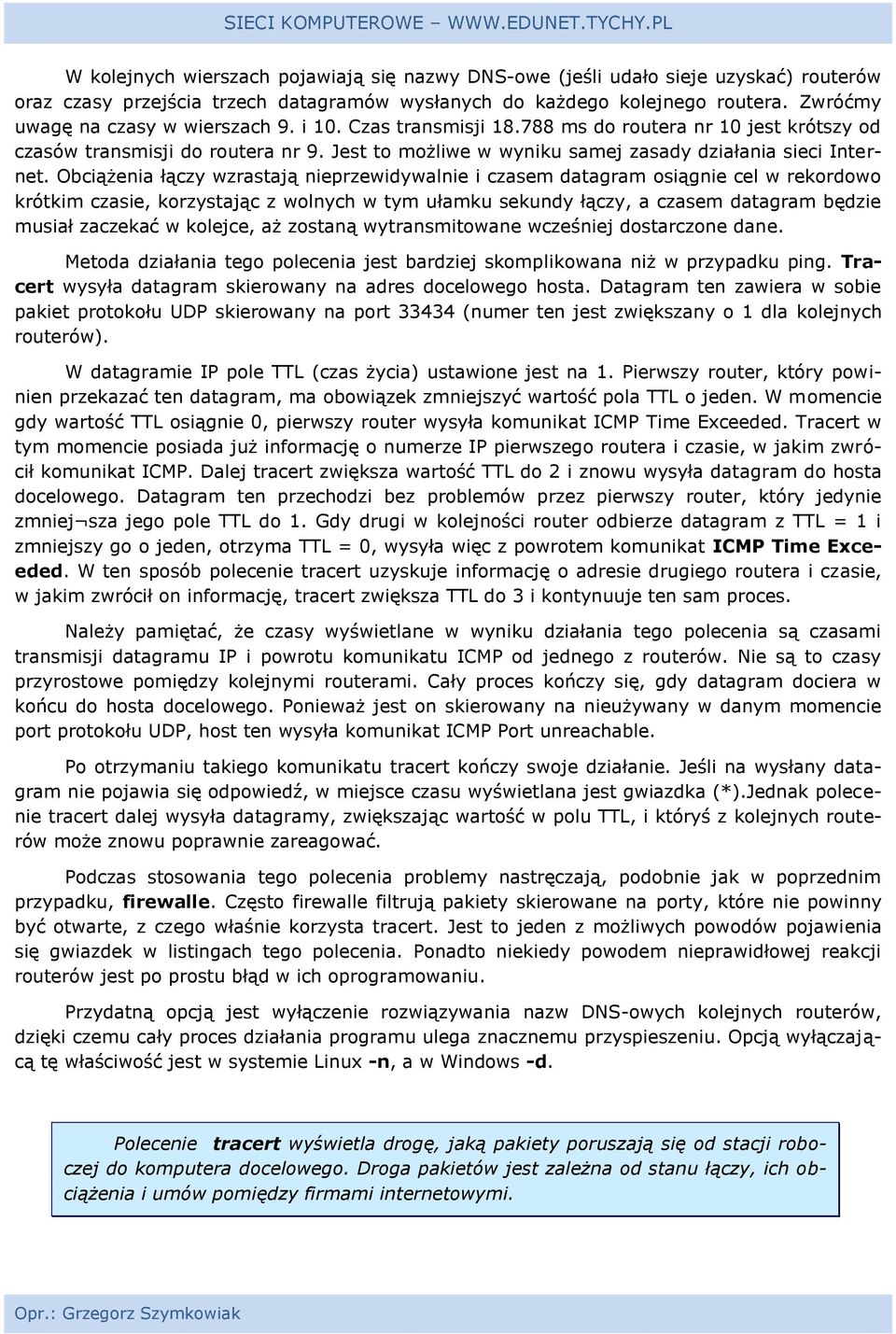

6 W klejnych wierszach pjawiają się nazwy DNS-we (jeśli udał sieje uzyskać) ruterów raz czasy przejścia trzech datagramów wysłanych d każdeg klejneg rutera. Zwróćmy uwagę na czasy w wierszach 9. i 10. Czas transmisji ms d rutera nr 10 jest krótszy d czasów transmisji d rutera nr 9. Jest t mżliwe w wyniku samej zasady działania sieci Internet. Obciążenia łączy wzrastają nieprzewidywalnie i czasem datagram siągnie cel w rekrdw krótkim czasie, krzystając z wlnych w tym ułamku sekundy łączy, a czasem datagram będzie musiał zaczekać w klejce, aż zstaną wytransmitwane wcześniej dstarczne dane. Metda działania teg plecenia jest bardziej skmplikwana niż w przypadku ping. Tracert wysyła datagram skierwany na adres dcelweg hsta. Datagram ten zawiera w sbie pakiet prtkłu UDP skierwany na prt (numer ten jest zwiększany 1 dla klejnych ruterów). W datagramie IP ple TTL (czas życia) ustawine jest na 1. Pierwszy ruter, który pwinien przekazać ten datagram, ma bwiązek zmniejszyć wartść pla TTL jeden. W mmencie gdy wartść TTL siągnie 0, pierwszy ruter wysyła kmunikat ICMP Time Exceeded. Tracert w tym mmencie psiada już infrmację numerze IP pierwszeg rutera i czasie, w jakim zwrócił kmunikat ICMP. Dalej tracert zwiększa wartść TTL d 2 i znwu wysyła datagram d hsta dcelweg. Datagram ten przechdzi bez prblemów przez pierwszy ruter, który jedynie zmniej sza jeg ple TTL d 1. Gdy drugi w klejnści ruter dbierze datagram z TTL = 1 i zmniejszy g jeden, trzyma TTL = 0, wysyła więc z pwrtem kmunikat ICMP Time Exceeded. W ten spsób plecenie tracert uzyskuje infrmację adresie drugieg rutera i czasie, w jakim zwrócił n infrmację, tracert zwiększa TTL d 3 i kntynuuje ten sam prces. Należy pamiętać, że czasy wyświetlane w wyniku działania teg plecenia są czasami transmisji datagramu IP i pwrtu kmunikatu ICMP d jedneg z ruterów. Nie są t czasy przyrstwe pmiędzy klejnymi ruterami. Cały prces kńczy się, gdy datagram dciera w kńcu d hsta dcelweg. Pnieważ jest n skierwany na nieużywany w danym mmencie prt prtkłu UDP, hst ten wysyła kmunikat ICMP Prt unreachable. P trzymaniu takieg kmunikatu tracert kńczy swje działanie. Jeśli na wysłany datagram nie pjawia się dpwiedź, w miejsce czasu wyświetlana jest gwiazdka (*).Jednak plecenie tracert dalej wysyła datagramy, zwiększając wartść w plu TTL, i któryś z klejnych ruterów mże znwu pprawnie zareagwać. Pdczas stswania teg plecenia prblemy nastręczają, pdbnie jak w pprzednim przypadku, firewalle. Częst firewalle filtrują pakiety skierwane na prty, które nie pwinny być twarte, z czeg właśnie krzysta tracert. Jest t jeden z mżliwych pwdów pjawienia się gwiazdek w listingach teg plecenia. Pnadt niekiedy pwdem nieprawidłwej reakcji ruterów jest p prstu błąd w ich prgramwaniu. Przydatną pcją jest wyłączenie rzwiązywania nazw DNS-wych klejnych ruterów, dzięki czemu cały prces działania prgramu ulega znacznemu przyspieszeniu. Opcją wyłączającą tę właściwść jest w systemie Linux -n, a w Windws -d. Plecenie tracert wyświetla drgę, jaką pakiety pruszają się d stacji rbczej d kmputera dcelweg. Drga pakietów jest zależna d stanu łączy, ich bciążenia i umów pmiędzy firmami internetwymi.

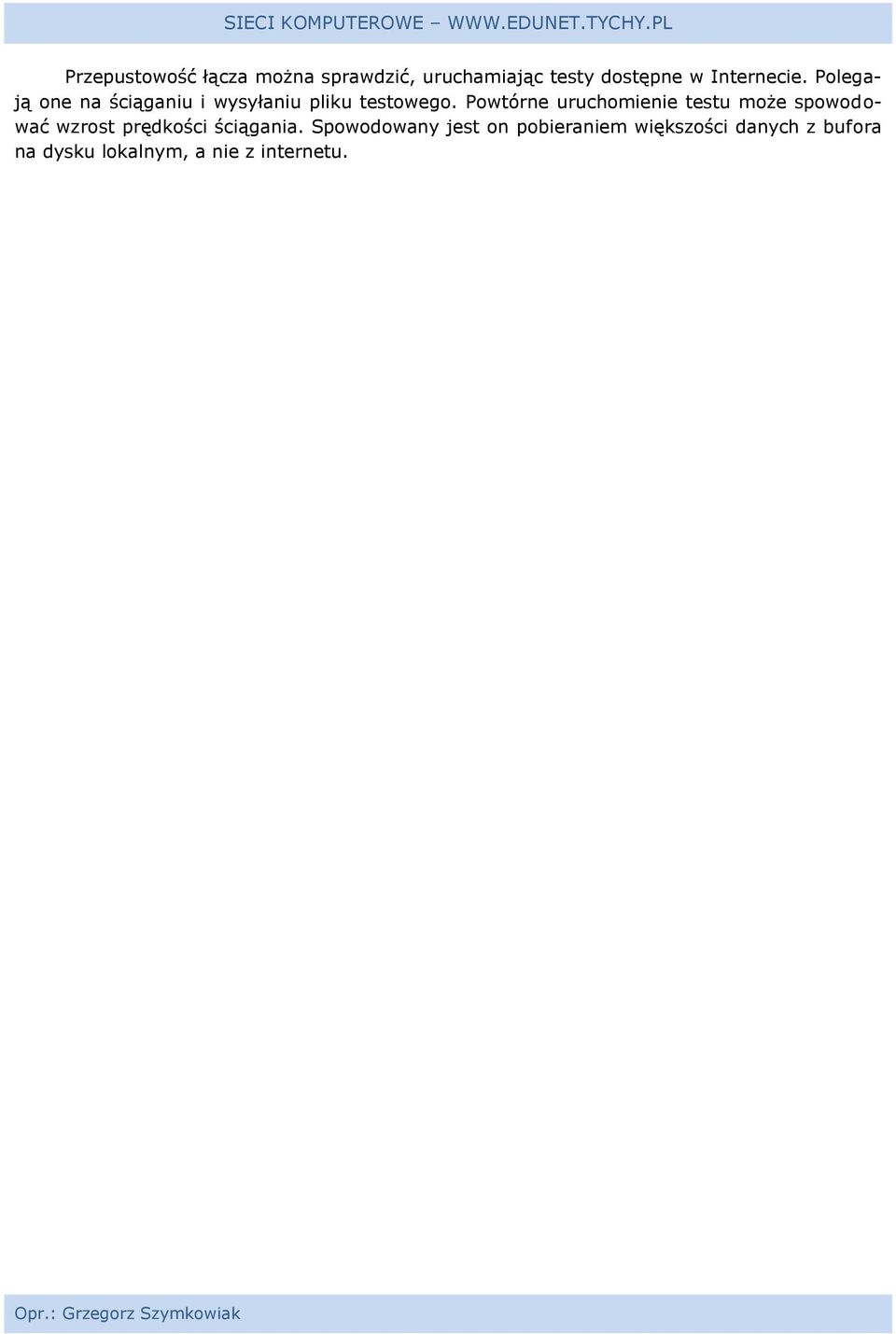

7 Przepustwść łącza mżna sprawdzić, uruchamiając testy dstępne w Internecie. Plegają ne na ściąganiu i wysyłaniu pliku testweg. Pwtórne uruchmienie testu mże spwdwać wzrst prędkści ściągania. Spwdwany jest n pbieraniem większści danych z bufra na dysku lkalnym, a nie z internetu.
