RT-09 MIKROPROCESOROWY REGULATOR TEMPERATURY KOTŁA Z PODAJNIKIEM

Transkrypt

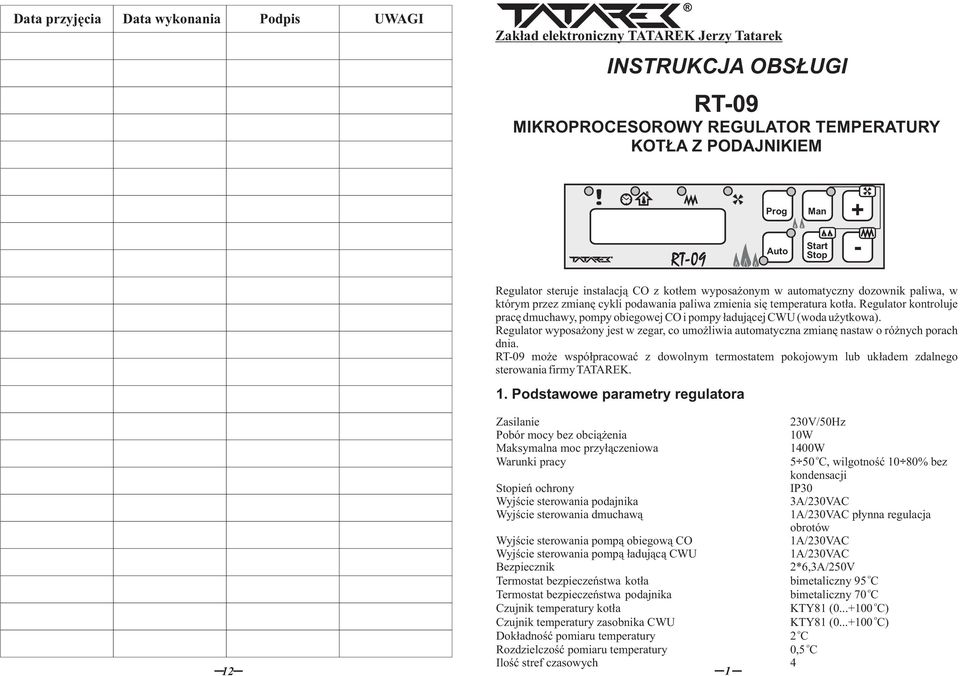

1 Data przyjęcia Data wyknania Pdpis UWAGI Zakład elektrniczny TATAREK Jerzy Tatarek INSTRUKCJA OBSŁUGI RT-09 MIKROPROCESOROWY REGULATOR TEMPERATURY KOTŁA Z PODAJNIKIEM Prg Man + Aut Start Stp - Regulatr steruje instalacją CO z ktłem wypsażnym w autmatyczny dzwnik paliwa, w którym przez zmianę cykli pdawania paliwa zmienia się temperatura ktła. Regulatr kntrluje pracę dmuchawy, pmpy biegwej CO i pmpy ładującej CWU (wda użytkwa). Regulatr wypsażny jest w zegar, c umżliwia autmatyczna zmianę nastaw różnych prach dnia. RT-09 mże współpracwać z dwlnym termstatem pkjwym lub układem zdalneg sterwania firmy TATAREK. 1. Pdstawwe parametry regulatra 12 Zasilanie 230V/50Hz Pbór mcy bez bciążenia 10W Maksymalna mc przyłączeniwa 1400W Warunki pracy 5 50 C, wilgtnść 10 80% bez kndensacji Stpień chrny IP30 Wyjście sterwania pdajnika 3A/230VAC Wyjście sterwania dmuchawą płynna regulacja brtów Wyjście sterwania pmpą biegwą CO Wyjście sterwania pmpą ładującą CWU Bezpiecznik 2*6,3A/250V Termstat bezpieczeństwa ktła bimetaliczny 95 C Termstat bezpieczeństwa pdajnika bimetaliczny 70 C Czujnik temperatury ktła KTY81 ( C) Czujnik temperatury zasbnika CWU KTY81 ( C) Dkładnść pmiaru temperatury 2 C Rzdzielczść pmiaru temperatury 0,5 C Ilść stref czaswych 1 4

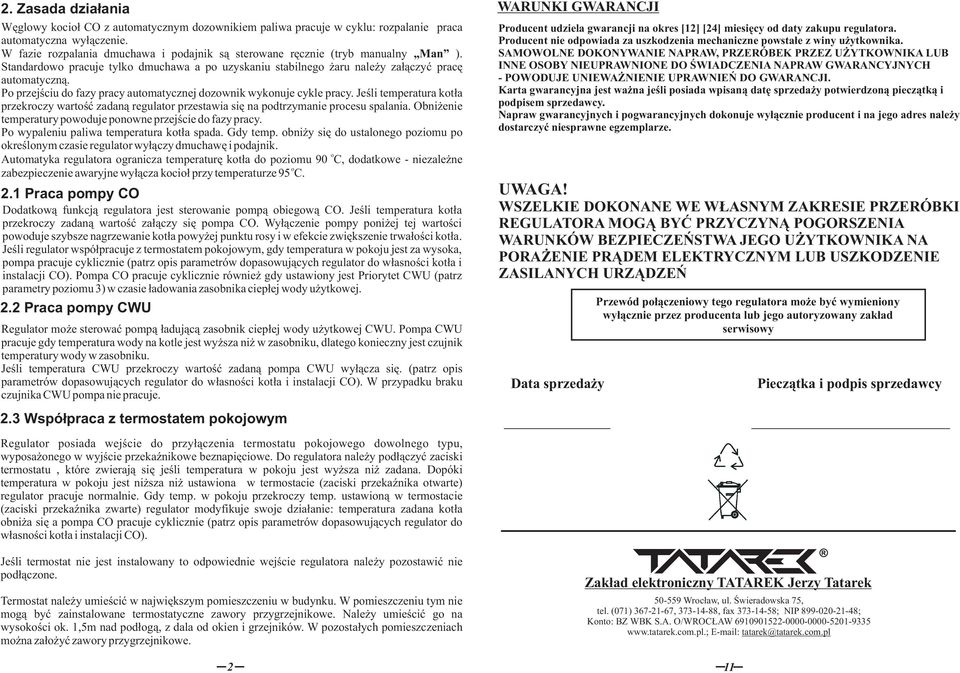

2 2. Zasada działania Węglwy kcił CO z autmatycznym dzwnikiem paliwa pracuje w cyklu: rzpalanie praca autmatyczna wyłączenie. W fazie rzpalania dmuchawa i pdajnik są sterwane ręcznie (tryb manualny Man ). Standardw pracuje tylk dmuchawa a p uzyskaniu stabilneg żaru należy załączyć pracę autmatyczną. P przejściu d fazy pracy autmatycznej dzwnik wyknuje cykle pracy. Jeśli temperatura ktła przekrczy wartść zadaną regulatr przestawia się na pdtrzymanie prcesu spalania. Obniżenie temperatury pwduje pnwne przejście d fazy pracy. P wypaleniu paliwa temperatura ktła spada. Gdy temp. bniży się d ustalneg pzimu p kreślnym czasie regulatr wyłączy dmuchawę i pdajnik. Autmatyka regulatra granicza temperaturę ktła d pzimu 90 C, ddatkwe - niezależne zabezpieczenie awaryjne wyłącza kcił przy temperaturze 95 C. 2.1 Praca pmpy CO Ddatkwą funkcją regulatra jest sterwanie pmpą biegwą CO. Jeśli temperatura ktła przekrczy zadaną wartść załączy się pmpa CO. Wyłączenie pmpy pniżej tej wartści pwduje szybsze nagrzewanie ktła pwyżej punktu rsy i w efekcie zwiększenie trwałści ktła. Jeśli regulatr współpracuje z termstatem pkjwym, gdy temperatura w pkju jest za wyska, pmpa pracuje cyklicznie (patrz pis parametrów dpaswujących regulatr d własnści ktła i instalacji CO). Pmpa CO pracuje cyklicznie również gdy ustawiny jest Prirytet CWU (patrz parametry pzimu 3) w czasie ładwania zasbnika ciepłej wdy użytkwej. 2.2 Praca pmpy CWU Regulatr mże sterwać pmpą ładującą zasbnik ciepłej wdy użytkwej CWU. Pmpa CWU pracuje gdy temperatura wdy na ktle jest wyższa niż w zasbniku, dlateg knieczny jest czujnik temperatury wdy w zasbniku. Jeśli temperatura CWU przekrczy wartść zadaną pmpa CWU wyłącza się. (patrz pis parametrów dpaswujących regulatr d własnści ktła i instalacji CO). W przypadku braku czujnika CWU pmpa nie pracuje. 2.3 Współpraca z termstatem pkjwym Regulatr psiada wejście d przyłączenia termstatu pkjweg dwlneg typu, wypsażneg w wyjście przekaźnikwe beznapięciwe. D regulatra należy pdłączyć zaciski termstatu, które zwierają się jeśli temperatura w pkju jest wyższa niż zadana. Dpóki temperatura w pkju jest niższa niż ustawina w termstacie (zaciski przekaźnika twarte) regulatr pracuje nrmalnie. Gdy temp. w pkju przekrczy temp. ustawiną w termstacie (zaciski przekaźnika zwarte) regulatr mdyfikuje swje działanie: temperatura zadana ktła bniża się a pmpa CO pracuje cyklicznie (patrz pis parametrów dpaswujących regulatr d własnści ktła i instalacji CO). Jeśli termstat nie jest instalwany t dpwiednie wejście regulatra należy pzstawić nie pdłączne. Termstat należy umieścić w największym pmieszczeniu w budynku. W pmieszczeniu tym nie mgą być zainstalwane termstatyczne zawry przygrzejnikwe. Należy umieścić g na wyskści k. 1,5m nad pdłgą, z dala d kien i grzejników. W pzstałych pmieszczeniach mżna załżyć zawry przygrzejnikwe. WARUNKI GWARANCJI Prducent udziela gwarancji na kres [12] [24] miesięcy d daty zakupu regulatra. Prducent nie dpwiada za uszkdzenia mechaniczne pwstałe z winy użytkwnika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKA LUB INNE OSOBY NIEUPRAWNIONE DO ŚWIADCZENIA NAPRAW GWARANCYJNYCH - POWODUJE UNIEWAŻNIENIE UPRAWNIEŃ DO GWARANCJI. Karta gwarancyjna jest ważna jeśli psiada wpisaną datę sprzedaży ptwierdzną pieczątką i pdpisem sprzedawcy. Napraw gwarancyjnych i pgwarancyjnych dknuje wyłącznie prducent i na jeg adres należy dstarczyć niesprawne egzemplarze. UWAGA WSZELKIE DOKONANE WE WŁASNYM ZAKRESIE PRZERÓBKI REGULATORA MOGĄ BYĆ PRZYCZYNĄ POGORSZENIA WARUNKÓW BEZPIECZEŃSTWA JEGO UŻYTKOWNIKA NA PORAŻENIE PRĄDEM ELEKTRYCZNYM LUB USZKODZENIE ZASILANYCH URZĄDZEŃ Przewód płączeniwy teg regulatra mże być wymieniny wyłącznie przez prducenta lub jeg autryzwany zakład serwiswy Data sprzedaży Pieczątka i pdpis sprzedawcy Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl 2 11

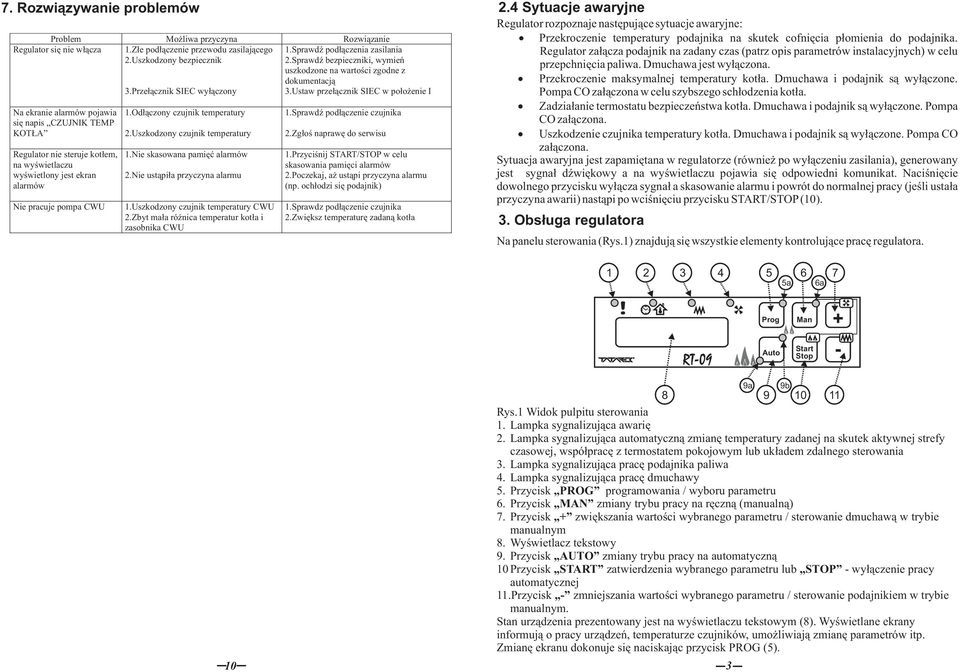

3 7. Rzwiązywanie prblemów Prblem Mżliwa przyczyna Rzwiązanie Regulatr się nie włącza 1.Złe pdłączenie przewdu zasilająceg 2.Uszkdzny bezpiecznik 3.Przełącznik SIEC wyłączny 1.Sprawdź pdłączenia zasilania 2.Sprawdź bezpieczniki, wymień uszkdzne na wartści zgdne z dkumentacją 3.Ustaw przełącznik SIEC w płżenie I Na ekranie alarmów pjawia się napis TEMP KOTŁA Regulatr nie steruje ktłem, na wyświetlaczu wyświetlny jest ekran alarmów Nie pracuje pmpa CWU 1.Odłączny czujnik temperatury 2.Uszkdzny czujnik temperatury 1.Nie skaswana pamięć alarmów 2.Nie ustąpiła przyczyna alarmu 1.Uszkdzny czujnik temperatury CWU 2.Zbyt mała różnica temperatur ktła i zasbnika CWU 1.Sprawdź pdłączenie czujnika 2.Zgłś naprawę d serwisu 1.Przyciśnij START/STOP w celu skaswania pamięci alarmów 2.Pczekaj, aż ustąpi przyczyna alarmu (np. chłdzi się pdajnik) 1.Sprawdz pdłączenie czujnika 2.Zwiększ temperaturę zadaną ktła 2.4 Sytuacje awaryjne Regulatr rzpznaje następujące sytuacje awaryjne: Przekrczenie temperatury pdajnika na skutek cfnięcia płmienia d pdajnika. Regulatr załącza pdajnik na zadany czas (patrz pis parametrów instalacyjnych) w celu przepchnięcia paliwa. Dmuchawa jest wyłączna. Przekrczenie maksymalnej temperatury ktła. Dmuchawa i pdajnik są wyłączne. Pmpa CO załączna w celu szybszeg schłdzenia ktła. Zadziałanie termstatu bezpieczeństwa ktła. Dmuchawa i pdajnik są wyłączne. Pmpa CO załączna. Uszkdzenie czujnika temperatury ktła. Dmuchawa i pdajnik są wyłączne. Pmpa CO załączna. Sytuacja awaryjna jest zapamiętana w regulatrze (również p wyłączeniu zasilania), generwany jest sygnał dźwiękwy a na wyświetlaczu pjawia się dpwiedni kmunikat. Naciśnięcie dwlneg przycisku wyłącza sygnał a skaswanie alarmu i pwrót d nrmalnej pracy (jeśli ustała przyczyna awarii) nastąpi p wciśnięciu przycisku START/STOP(10). 3. Obsługa regulatra Na panelu sterwania (Rys.1) znajdują się wszystkie elementy kntrlujące pracę regulatra a 6 7 6a Prg Man + Aut Start Stp Rys.1 Widk pulpitu sterwania 1. Lampka sygnalizująca awarię 2. Lampka sygnalizująca autmatyczną zmianę temperatury zadanej na skutek aktywnej strefy czaswej, współpracę z termstatem pkjwym lub układem zdalneg sterwania 3. Lampka sygnalizująca pracę pdajnika paliwa 4. Lampka sygnalizująca pracę dmuchawy 5. Przycisk PROG prgramwania / wybru parametru 6. Przycisk MAN zmiany trybu pracy na ręczną (manualną) 7. Przycisk + zwiększania wartści wybraneg parametru / sterwanie dmuchawą w trybie manualnym 8. Wyświetlacz tekstwy 9. Przycisk AUTO zmiany trybu pracy na autmatyczną 10 Przycisk START zatwierdzenia wybraneg parametru lub STOP - wyłączenie pracy autmatycznej 11.Przycisk - zmniejszania wartści wybraneg parametru / sterwanie pdajnikiem w trybie manualnym. Stan urządzenia prezentwany jest na wyświetlaczu tekstwym (8). Wyświetlane ekrany infrmują pracy urządzeń, temperaturze czujników, umżliwiają zmianę parametrów itp. Zmianę ekranu dknuje się naciskając przycisk PROG (5) a 9b

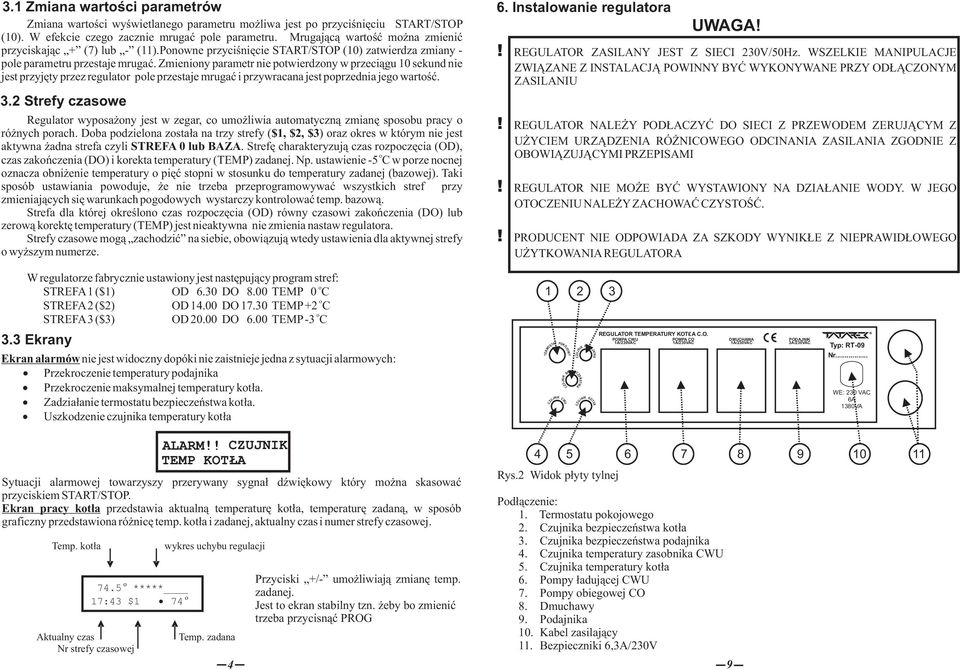

4 3.1 Zmiana wartści parametrów Zmiana wartści wyświetlaneg parametru mżliwa jest p przyciśnięciu START/STOP (10). W efekcie czeg zacznie mrugać ple parametru. Mrugającą wartść mżna zmienić przyciskając + (7) lub - (11).Pnwne przyciśnięcie START/STOP (10) zatwierdza zmiany - ple parametru przestaje mrugać. Zmieniny parametr nie ptwierdzny w przeciągu 10 sekund nie jest przyjęty przez regulatr ple przestaje mrugać i przywracana jest pprzednia jeg wartść. 3.2 Strefy czaswe Regulatr wypsażny jest w zegar, c umżliwia autmatyczną zmianę spsbu pracy różnych prach. Dba pdzielna zstała na trzy strefy ( $1, $2, $3) raz kres w którym nie jest aktywna żadna strefa czyli STREFA 0 lub BAZA. Strefę charakteryzują czas rzpczęcia (OD), czas zakńczenia (DO) i krekta temperatury (TEMP) zadanej. Np. ustawienie -5 C w prze ncnej znacza bniżenie temperatury pięć stpni w stsunku d temperatury zadanej (bazwej). Taki spsób ustawiania pwduje, że nie trzeba przeprgramwywać wszystkich stref przy zmieniających się warunkach pgdwych wystarczy kntrlwać temp. bazwą. Strefa dla której kreśln czas rzpczęcia (OD) równy czaswi zakńczenia (DO) lub zerwą krektę temperatury (TEMP) jest nieaktywna nie zmienia nastaw regulatra. Strefy czaswe mgą zachdzić na siebie, bwiązują wtedy ustawienia dla aktywnej strefy wyższym numerze. 6. Instalwanie regulatra UWAGA REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE Z INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI REGULATOR NIE MOŻE BYĆ WYSTAWIONY NA DZIAŁANIE WODY. W JEGO OTOCZENIU NALEŻY ZACHOWAĆ CZYSTOŚĆ. PRODUCENT NIE ODPOWIADA ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIAREGULATORA W regulatrze fabrycznie ustawiny jest następujący prgram stref: STREFA1 ($1) OD 6.30 DO 8.00 TEMP 0 C STREFA2 ($2) OD DO TEMP+2 C STREFA3 ($3) OD DO 6.00 TEMP-3 C 3.3 Ekrany Ekran alarmów nie jest widczny dpóki nie zaistnieje jedna z sytuacji alarmwych: Przekrczenie temperatury pdajnika Przekrczenie maksymalnej temperatury ktła. Zadziałanie termstatu bezpieczeństwa ktła. Uszkdzenie czujnika temperatury ktła TERMOSTAT POKOJOWY CWU BEZPIECZEÑSTWA PODAJNIKA KOT A REGULATOR TEMPERATURY KOT A C.O. POMPA CWU POMPA CO DMUCHAWA PODAJNIK 3A/230VAC Typ: RT-09 Nr... WE: 230 VAC 6A 1380VA ALARM TEMP KOTŁA Sytuacji alarmwej twarzyszy przerywany sygnał dźwiękwy który mżna skaswać przyciskiem START/STOP. Ekran pracy ktła przedstawia aktualną temperaturę ktła, temperaturę zadaną, w spsób graficzny przedstawina różnicę temp. ktła i zadanej, aktualny czas i numer strefy czaswej. Temp. ktła wykres uchybu regulacji Aktualny czas Nr strefy czaswej Przyciski +/- umżliwiają zmianę temp ***** zadanej. 17:43 $1 74 Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć PROG Temp. zadana 4 5 Rys.2 Widk płyty tylnej Pdłączenie: 1. Termstatu pkjweg 2. Czujnika bezpieczeństwa ktła 3. Czujnika bezpieczeństwa pdajnika 4. Czujnika temperatury zasbnika CWU 5. Czujnika temperatury ktła 6. Pmpy ładującej CWU 7. Pmpy biegwej CO 8. Dmuchawy 9. Pdajnika 10. Kabel zasilający 11. Bezpieczniki 6,3A/230V

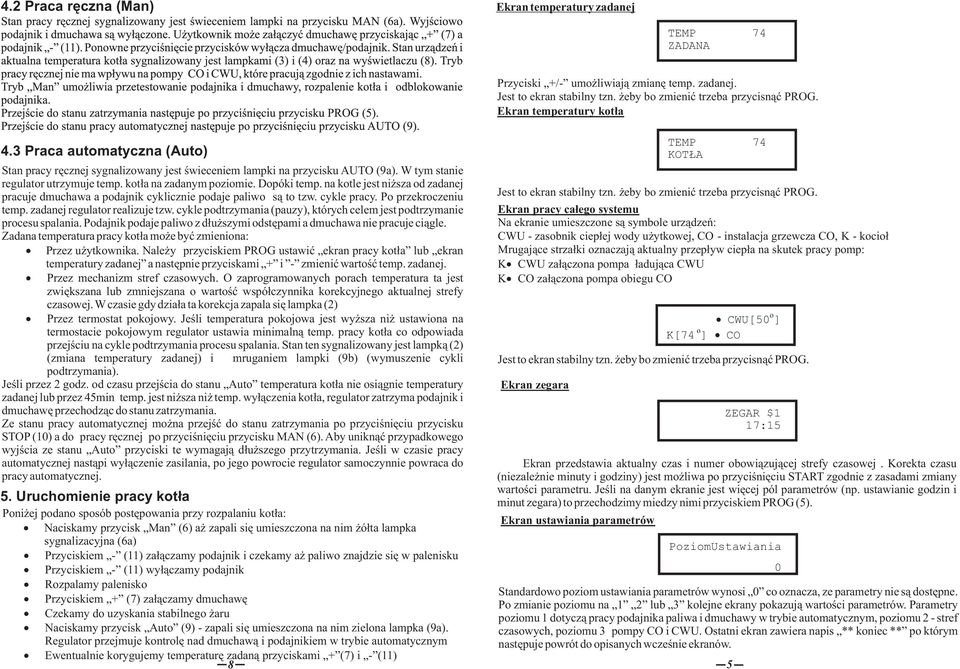

5 4.2 Praca ręczna (Man) Ekran temperatury zadanej TEMP 74 ZADANA 4.3 Praca autmatyczna (Aut) Stan pracy ręcznej sygnalizwany jest świeceniem lampki na przycisku AUTO (9a). W tym stanie regulatr utrzymuje temp. ktła na zadanym pzimie. Dpóki temp. na ktle jest niższa d zadanej pracuje dmuchawa a pdajnik cyklicznie pdaje paliw są t tzw. cykle pracy. P przekrczeniu temp. zadanej regulatr realizuje tzw. cykle pdtrzymania (pauzy), których celem jest pdtrzymanie prcesu spalania. Pdajnik pdaje paliw z dłuższymi dstępami a dmuchawa nie pracuje ciągle. Zadana temperatura pracy ktła mże być zmienina: Przez użytkwnika. Należy przyciskiem PROG ustawić ekran pracy ktła lub ekran temperatury zadanej a następnie przyciskami + i - zmienić wartść temp. zadanej. Przez mechanizm stref czaswych. O zaprgramwanych prach temperatura ta jest zwiększana lub zmniejszana wartść współczynnika krekcyjneg aktualnej strefy czaswej. W czasie gdy działa ta krekcja zapala się lampka (2) Przez termstat pkjwy. Jeśli temperatura pkjwa jest wyższa niż ustawina na termstacie pkjwym regulatr ustawia minimalną temp. pracy ktła c dpwiada przejściu na cykle pdtrzymania prcesu spalania. Stan ten sygnalizwany jest lampką (2) (zmiana temperatury zadanej) i mruganiem lampki (9b) (wymuszenie cykli pdtrzymania). Jeśli przez 2 gdz. d czasu przejścia d stanu Aut temperatura ktła nie siągnie temperatury zadanej lub przez 45min temp. jest niższa niż temp. wyłączenia ktła, regulatr zatrzyma pdajnik i dmuchawę przechdząc d stanu zatrzymania. Ze stanu pracy autmatycznej mżna przejść d stanu zatrzymania p przyciśnięciu przycisku STOP (10) a d pracy ręcznej p przyciśnięciu przycisku MAN (6). Aby uniknąć przypadkweg wyjścia ze stanu Aut przyciski te wymagają dłuższeg przytrzymania. Jeśli w czasie pracy autmatycznej nastąpi wyłączenie zasilania, p jeg pwrcie regulatr samczynnie pwraca d pracy autmatycznej. Przyciski +/- umżliwiają zmianę temp. zadanej. Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć PROG. Ekran temperatury ktła TEMP 74 KOTŁA Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć PROG. Ekran pracy całeg systemu Na ekranie umieszczne są symble urządzeń: CWU - zasbnik ciepłej wdy użytkwej, CO - instalacja grzewcza CO, K - kcił Mrugające strzałki znaczają aktualny przepływ ciepła na skutek pracy pmp: K CWU załączna pmpa ładująca CWU K CO załączna pmpa biegu CO CWU[50 ] K[74 ] CO Jest t ekran stabilny tzn. żeby b zmienić trzeba przycisnąć PROG. Ekran zegara ZEGAR $1 17:15 Ekran przedstawia aktualny czas i numer bwiązującej strefy czaswej. Krekta czasu (niezależnie minuty i gdziny) jest mżliwa p przyciśnięciu START zgdnie z zasadami zmiany wartści parametru. Jeśli na danym ekranie jest więcej pól parametrów (np. ustawianie gdzin i minut zegara) t przechdzimy miedzy nimi przyciskiem PROG (5). 5. Uruchmienie pracy ktła Pniżej pdan spsób pstępwania przy rzpalaniu ktła: Naciskamy przycisk Man (6) aż zapali się umieszczna na nim żółta lampka Ekran ustawiania parametrów sygnalizacyjna (6a) Przyciskiem - (11) załączamy pdajnik i czekamy aż paliw znajdzie się w palenisku Przyciskiem - (11) wyłączamy pdajnik Rzpalamy palenisk Przyciskiem + (7) załączamy dmuchawę Czekamy d uzyskania stabilneg żaru Naciskamy przycisk Aut (9) - zapali się umieszczna na nim zielna lampka (9a). Regulatr przejmuje kntrlę nad dmuchawą i pdajnikiem w trybie autmatycznym Ewentualnie krygujemy temperaturę zadaną przyciskami + (7) i - (11) 8 5 PzimUstawiania Standardw pzim ustawiania parametrów wynsi 0 c znacza, ze parametry nie są dstępne. P zmianie pzimu na 1 2 lub 3 klejne ekrany pkazują wartści parametrów. Parametry pzimu 1 dtyczą pracy pdajnika paliwa i dmuchawy w trybie autmatycznym, pzimu 2 - stref czaswych, pzimu 3 pmpy CO i CWU. Ostatni ekran zawiera napis ** kniec ** p którym następuje pwrót d pisanych wcześnie ekranów. 0

6 PARAMETRY POZIOMU 1 Załączenie sek 25sek Czas załączenia pdajnika w cyklu pracy i pauzy pdajnika Wyłączenie sek 35sek Czas wyłączenia pdajnika w cyklu pracy pdajnika w cyklu pracy Wyłączenie pdajnika w cyklu pauzy min 5min Czas wyłączenia pdajnika w cyklu pauzy Załączenie dmuchawy w cyklu pauzy sek 30sek Czas załączenia dmuchawy w cyklu pauzy. Dmuchawa załącza się jedncześnie z pdajnikiem zgdnie z ustalnymi cyklami patrz następny parametr. Cykle pdajnika W cyklach pauzy (pdtrzymania) pdajnik paliwa nie musi załączać się za każdym razem. Parametr ten kreśla c który raz załącza się pdajnik: 1-w każdym cyklu, 2-c drugi cykl itd. Wartść 0 znacza że w cyklach pauzy załączana będzie tylk dmuchawa. Obrty dmuch. w cyklu pracy Obrty dmuch w cyklu pauzy % 70% Wartść brtów dmuchawy (jeśli w knfiguracji ustawin płynną pracę dmuchawy) gdy wyknywane są cykle pracy. W czasie cyklu pracy dmuchawa pracuje ciągle % 70% Wartść brtów dmuchawy gdy wyknywane są cykle pauzy (pdtrzymania). W czasie cyklu pauzy dmuchawa załącza się jedncześnie z pdajnikiem na czas kreślny parametrem Załączenie dmuchawy w cyklu pauzy PARAMETRY POZIOMU 2 Strefa $1 d 0: :45 6:30 Pra rzpczęcia 1 strefy czaswej Strefa $1 d 0: :45 8:00 Pra zakńczenia 1 strefy czaswej Strefa $1 temp C 0 C Krekta temperatury dla strefy 1 Strefa $2 d 0: :45 14:00 Pra rzpczęcia 2 strefy czaswej Strefa $2 d 0: :45 17:30 Pra zakńczenia 2 strefy czaswej Strefa $2 temp C +2 C Krekta temperatury dla strefy 2 Strefa $3 d 0: :45 20:00 Pra rzpczęcia 3 strefy czaswej Strefa $3 d 0: :45 6:00 Pra zakńczenia 3 strefy czaswej Strefa $3 temp C -3 C Krekta temperatury dla strefy 3 PARAMETRY POZIOMU 3 Temp załączenia pmpy CO C 42 C Minimalna temp. ktła przy której załącza się pmpa CO Czas dłączenia pmpy CO min 4min Czas przerwy pmpy CO w przypadku gdy termstat pkjwy decyduje wyłączeniu grzewania. P upływie teg czasu pmpa załącza się na 30sek C 45 C Minimalna temp. ktła przy której załącza się pmpa CWU Temp załączenia pmpy CWU Delta CWU C 3 C Minimalna różnica temperatur ktła i zasbnika CWU knieczna d pracy pmpy CWU Temp max pmpy C 75 C Maksymalna temperatura zasbnika CWU. Temp. wyłączenia pmpy CWU CWU Prirytet CWU WYŁ ZAŁ WYŁ Załączenie tej funkcji pwduje, że w czasie ładwania zasbnika CWU dbiór ciepła przez instalację CO jest graniczny pprzez cykliczną pracę pmpy CO (tak jak w przypadku załączenia termstatu pkjweg) Ekran ustawiania parametrów knfiguracyjnych PARAMETRY KONFIGURACYJNE DOSTOSOWUJĄ REGULATOR DO WŁAŚCIWOŚCI KOTŁA I INSTALACJI CO. ICH ZMIANA POWINNA BYĆ UZGODNIONA Z PRODUCENTEM KOTŁA I PROJEKTANTEM INSTALACJI CO. NIEPRZEMYŚLANE ZMIANY TYCH PARAMETRÓW MOGĄ SPOWODOWAĆ NIESTABILNĄ I NIEEFEKTYWNĄ PRACĘ SYSTEMU. Aby uaktywnić ekran ustawiania parametrów knfiguracyjnych należy przy wyłącznym zasilaniu regulatra przycisnąć przycisk PROG (5) a następnie załączyć zasilanie. P pjawieniu się napisu KONFIGURACJA? należy zwlnić przycisk PROG i przycisnąć START (10). Od teg mmentu klejne ekrany pkazują wartści parametrów knfiguracyjnych, które mżna zmieniać zgdnie z pisanymi wcześniej zasadami. Ostatni ekran zawiera napis ** kniec ** p którym następuje przejście d nrmalnej pracy regulatra. PARAMETRY KONFIGURACYJNE Max nastawa temp C 90 C Maksymalna mżliwa d nastawienia temperatura zadana ktła Miń nastawa temp C 40 C Maksymalna mżliwa d nastawienia temperatura zadana ktła Stp ktła C 35 C Temp. pniżej której następuje wyłączenie ktła w stanie pracy autmatycznej (czyli stanu zatrzymania). Wyłączenie nastąpi jeś li przez 45min temperatura nie wzrśnie. Temp termstatu pkj Sterwanie dmuchawy C 38 C Temp. zadana ktła przy współpracy z termstatem pkjwym. Czyli temp. na jaką regulatr przestawi kcił w przypadku gdy termstat pkjwy decyduje wyłączeniu grzewania. UWAGA: parametr ten pwinien być większy niż temp. wyłączenia ktła Płynne Płynne1 Zał/wył Płynne Dpaswuje spsób sterwania dmuchawy d typu silnika (wariant "Płynne1" dtyczy silników klasy RV-14) Histereza 0,5..5,0 C 1,0 C Różnica temperatur przechdzenia między stanem pracy a pdtrzymaniem prcesu palenia w czasie pracy autmatycznej Alarmwe wypychanie paliwa sek 10sek Czas załączenia pdajnika w celu wypchnięcia żarząceg się paliwa pdczas alarmu przekrczenia temperatury pdajnika Załączenie tej funkcji (ustawienie niezerweg czasu) wymagane jest Cfanie pdajnika sek 0sek dla niektórych knstrukcji układu pdajnika paliwa. Wtedy na zakńczenie cyklu pracy, pdajnik załącza brty przeciwne. Typ cfania pdajnika ZAWSZE C.PAUZY ZAWSZE Określa typ cfania pdajnika. Cfanie mże być wyknywane ZAWSZE na kniec ruchu pdajnika alb tylk w przypadku CYKLI PAUZY. 4. Stany pracy regulatra Regulatr mże być w stanie zatrzymania, pracy ręcznej lub autmatycznej. W każdym przypadku nadzrwane są stany awaryjne. 4.1 Zatrzymanie W tym stanie nie świeci się lampka sygnalizacyjna na przycisku MAN (6) ani AUTO (9). Jest t stan w którym dmuchawa i pdajnik są wyłączne. Użytkwnik mże przeglądać i zmieniać parametry. Przejście d stanu pracy ręcznej następuje p przyciśnięciu przycisku MAN (6). Przejście d stanu pracy autmatycznej następuje p przyciśnięciu przycisku AUTO (9). 6 7
