1 Podręcznik użytkownika Zespół nr 2 Easy Way impuls14@gmail.com

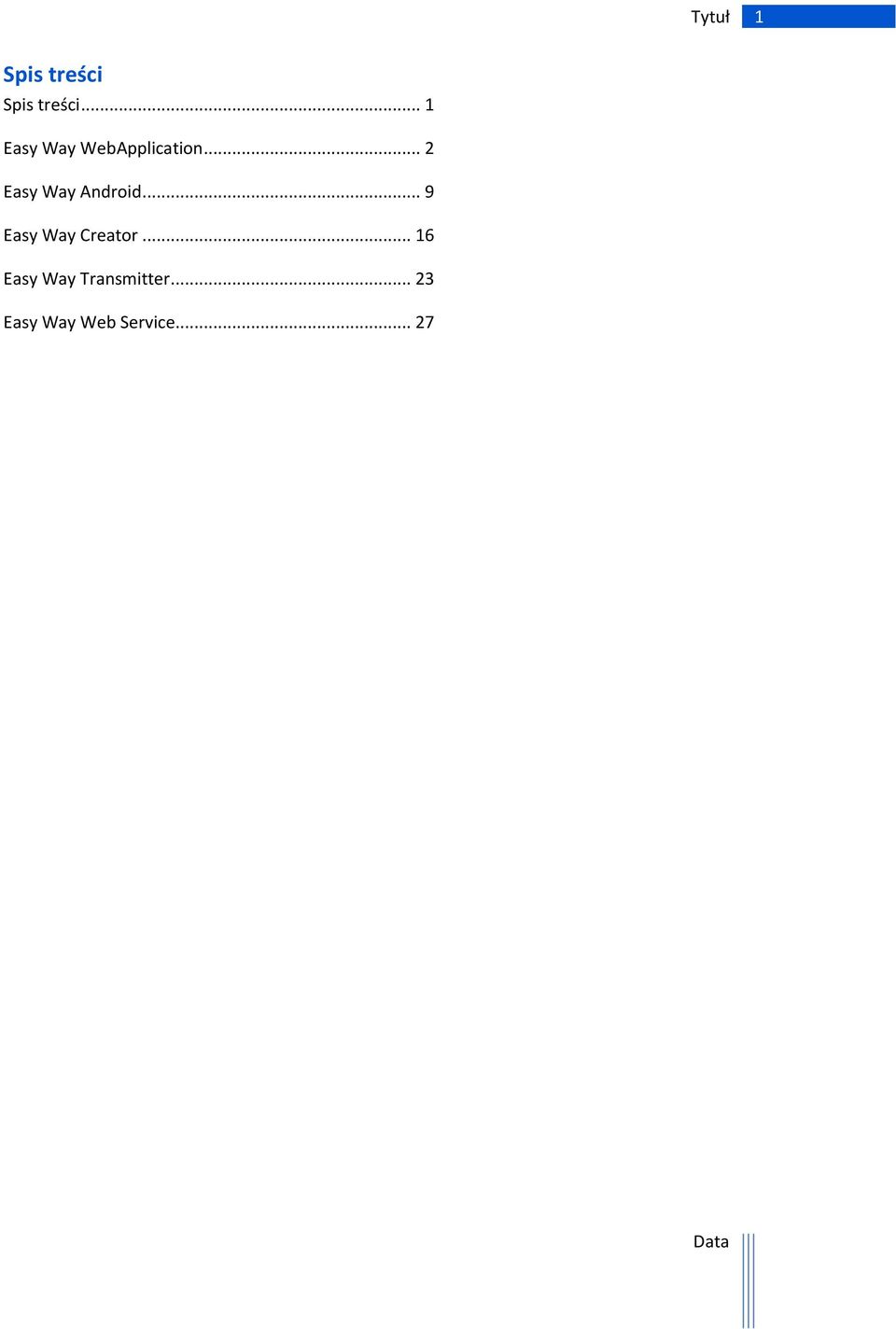

2 1 Spis treści Spis treści... 1 Easy Way WebApplication... 2 Easy Way Android... 9 Easy Way Creator Easy Way Transmitter Easy Way Web Service... 27

3 2 Easy Way WebApplication EasyWayWebApplication umożliwia podgląd w czasie rzeczywistym pojazdy komunikacji miejskiej, szybko znajdziesz przystanek na mapie oraz dowiesz się za ile dokładnie będzie na nim Twój autobus. Zobaczysz go również jak porusza się w Twoją stronę. Już nigdy nie spóźnisz się na autobus i nie będziesz musiał na niego czekać, a bezużyteczny w godzinach szczytu rozkłady jazdy będziesz mógł wyrzucić do kosza. 1. Główny podział okna (1) Mapa z pojazdami i przystankami. (2) Menu. (3) Okno informacji o zaznaczonym obiekcie (pojazd lub przystanek). 2. Elementy mapy Na mapie zobaczyć możemy przede wszystkim zobaczyć poruszające się pojazdy oraz ich przystanki jak również całą infrastrukturę drogową i elementy przyrody jak na większości map. W prawym górnym rogu znajdują się przyciski wyboru mapy (1), a w lewym górnym rogu przyciski nawigacji mapy (2).

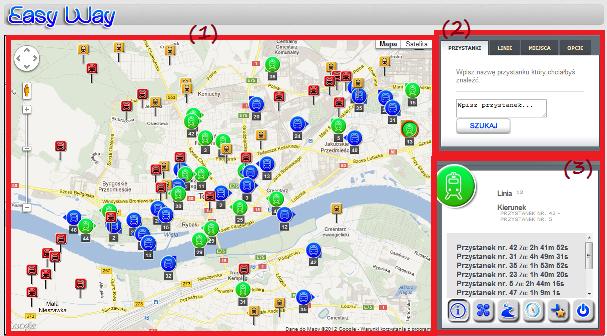

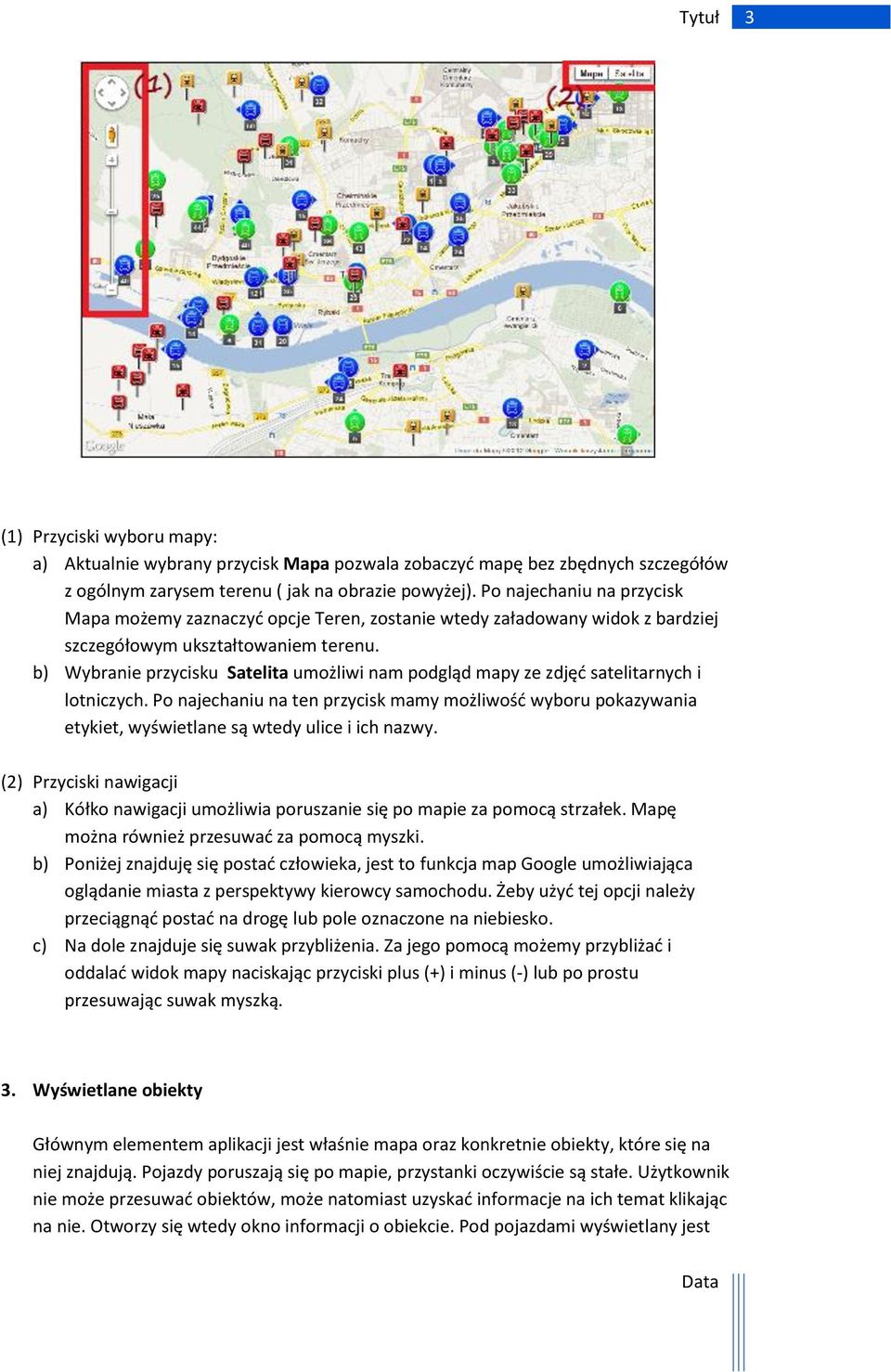

4 3 (1) Przyciski wyboru mapy: a) Aktualnie wybrany przycisk Mapa pozwala zobaczyć mapę bez zbędnych szczegółów z ogólnym zarysem terenu ( jak na obrazie powyżej). Po najechaniu na przycisk Mapa możemy zaznaczyć opcje Teren, zostanie wtedy załadowany widok z bardziej szczegółowym ukształtowaniem terenu. b) Wybranie przycisku Satelita umożliwi nam podgląd mapy ze zdjęć satelitarnych i lotniczych. Po najechaniu na ten przycisk mamy możliwość wyboru pokazywania etykiet, wyświetlane są wtedy ulice i ich nazwy. (2) Przyciski nawigacji a) Kółko nawigacji umożliwia poruszanie się po mapie za pomocą strzałek. Mapę można również przesuwać za pomocą myszki. b) Poniżej znajduję się postać człowieka, jest to funkcja map Google umożliwiająca oglądanie miasta z perspektywy kierowcy samochodu. Żeby użyć tej opcji należy przeciągnąć postać na drogę lub pole oznaczone na niebiesko. c) Na dole znajduje się suwak przybliżenia. Za jego pomocą możemy przybliżać i oddalać widok mapy naciskając przyciski plus (+) i minus (-) lub po prostu przesuwając suwak myszką. 3. Wyświetlane obiekty Głównym elementem aplikacji jest właśnie mapa oraz konkretnie obiekty, które się na niej znajdują. Pojazdy poruszają się po mapie, przystanki oczywiście są stałe. Użytkownik nie może przesuwać obiektów, może natomiast uzyskać informacje na ich temat klikając na nie. Otworzy się wtedy okno informacji o obiekcie. Pod pojazdami wyświetlany jest

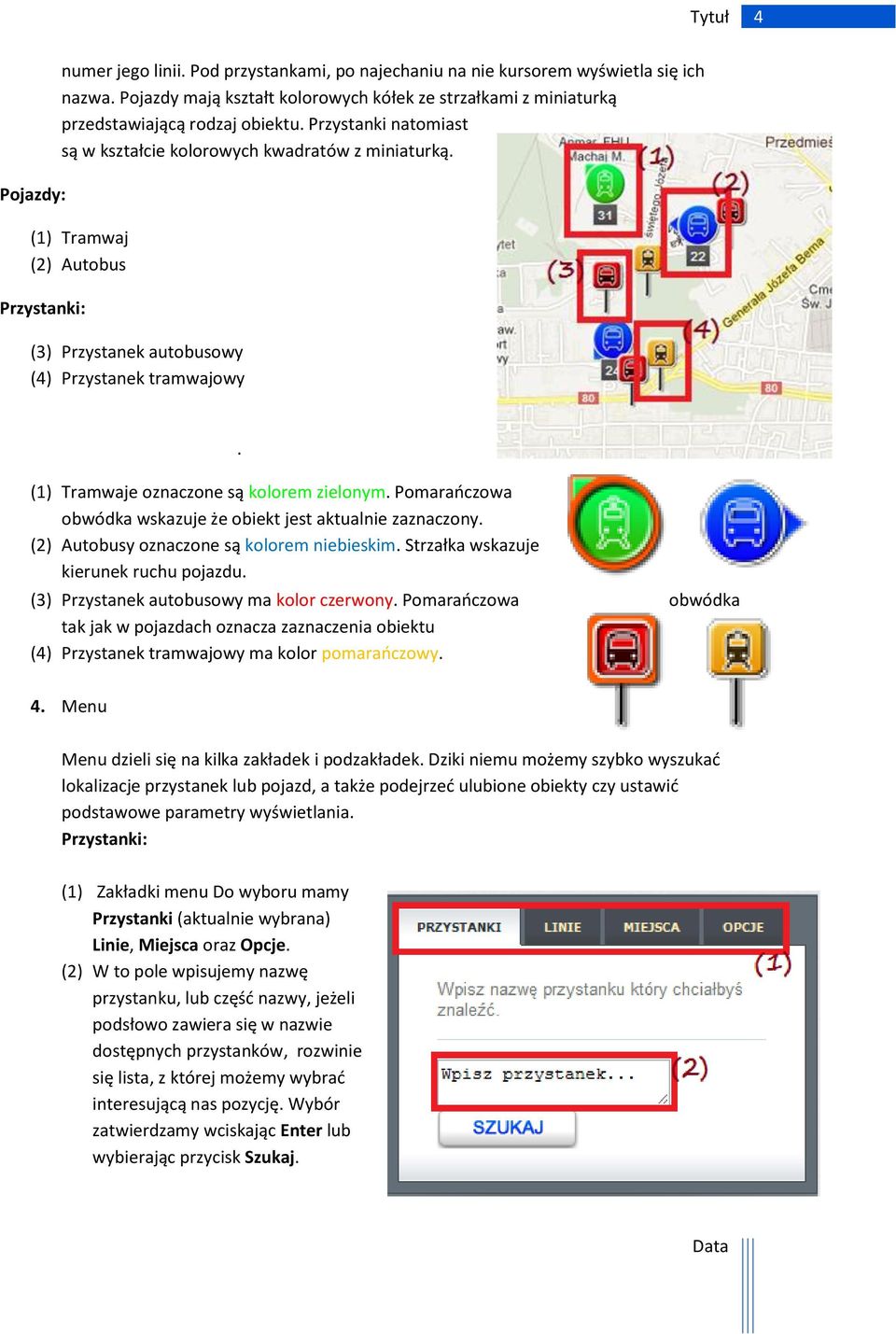

5 4 Pojazdy: numer jego linii. Pod przystankami, po najechaniu na nie kursorem wyświetla się ich nazwa. Pojazdy mają kształt kolorowych kółek ze strzałkami z miniaturką przedstawiającą rodzaj obiektu. Przystanki natomiast są w kształcie kolorowych kwadratów z miniaturką. (1) Tramwaj (2) Autobus Przystanki: (3) Przystanek autobusowy (4) Przystanek tramwajowy. (1) Tramwaje oznaczone są kolorem zielonym. Pomarańczowa obwódka wskazuje że obiekt jest aktualnie zaznaczony. (2) Autobusy oznaczone są kolorem niebieskim. Strzałka wskazuje kierunek ruchu pojazdu. (3) Przystanek autobusowy ma kolor czerwony. Pomarańczowa obwódka tak jak w pojazdach oznacza zaznaczenia obiektu (4) Przystanek tramwajowy ma kolor pomarańczowy. 4. Menu Menu dzieli się na kilka zakładek i podzakładek. Dziki niemu możemy szybko wyszukać lokalizacje przystanek lub pojazd, a także podejrzeć ulubione obiekty czy ustawić podstawowe parametry wyświetlania. Przystanki: (1) Zakładki menu Do wyboru mamy Przystanki (aktualnie wybrana) Linie, Miejsca oraz Opcje. (2) W to pole wpisujemy nazwę przystanku, lub część nazwy, jeżeli podsłowo zawiera się w nazwie dostępnych przystanków, rozwinie się lista, z której możemy wybrać interesującą nas pozycję. Wybór zatwierdzamy wciskając Enter lub wybierając przycisk Szukaj.

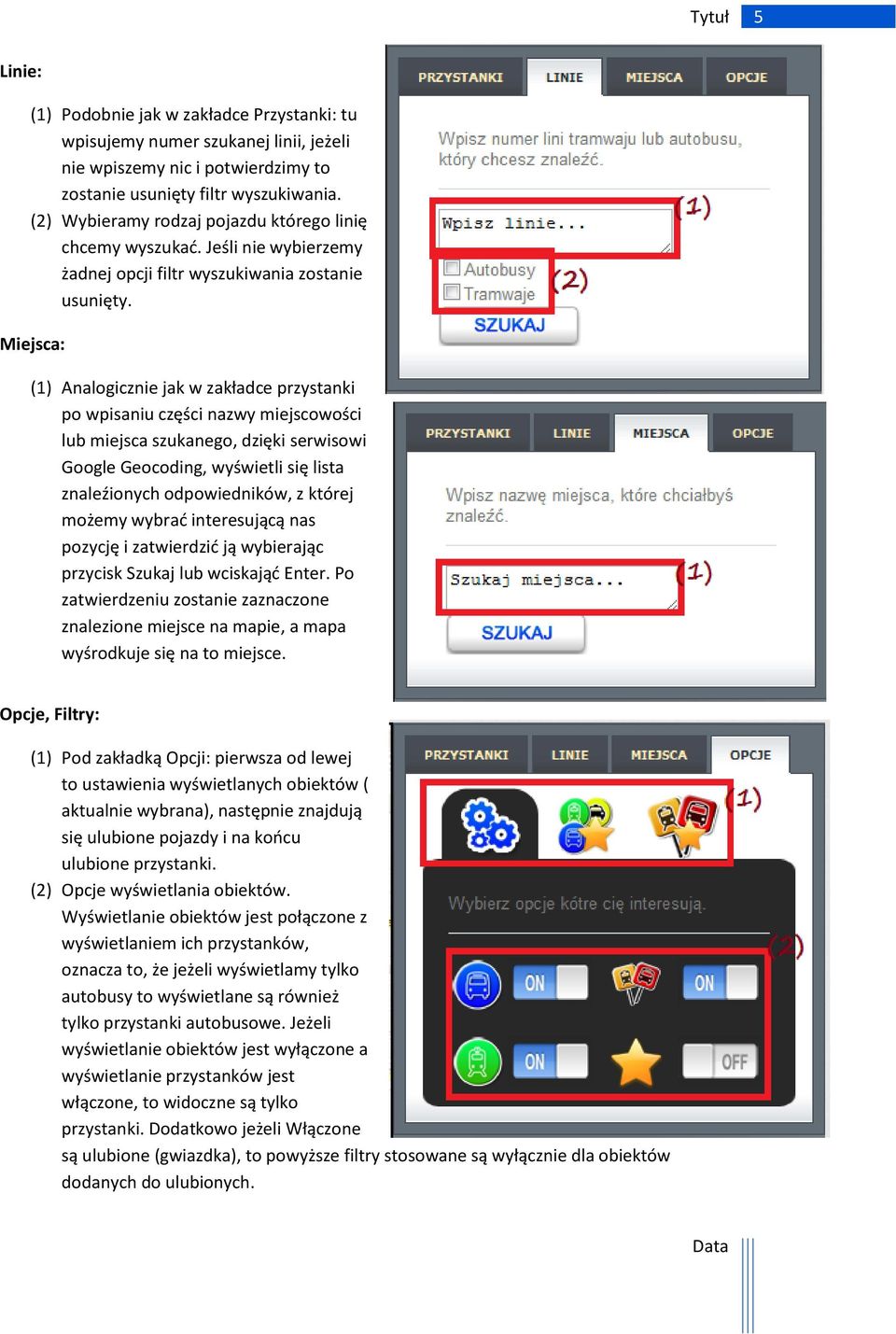

6 5 Linie: (1) Podobnie jak w zakładce Przystanki: tu wpisujemy numer szukanej linii, jeżeli nie wpiszemy nic i potwierdzimy to zostanie usunięty filtr wyszukiwania. (2) Wybieramy rodzaj pojazdu którego linię chcemy wyszukać. Jeśli nie wybierzemy żadnej opcji filtr wyszukiwania zostanie usunięty. Miejsca: (1) Analogicznie jak w zakładce przystanki po wpisaniu części nazwy miejscowości lub miejsca szukanego, dzięki serwisowi Google Geocoding, wyświetli się lista znaleźionych odpowiedników, z której możemy wybrać interesującą nas pozycję i zatwierdzić ją wybierając przycisk Szukaj lub wciskająć Enter. Po zatwierdzeniu zostanie zaznaczone znalezione miejsce na mapie, a mapa wyśrodkuje się na to miejsce. Opcje, Filtry: (1) Pod zakładką Opcji: pierwsza od lewej to ustawienia wyświetlanych obiektów ( aktualnie wybrana), następnie znajdują się ulubione pojazdy i na końcu ulubione przystanki. (2) Opcje wyświetlania obiektów. Wyświetlanie obiektów jest połączone z wyświetlaniem ich przystanków, oznacza to, że jeżeli wyświetlamy tylko autobusy to wyświetlane są również tylko przystanki autobusowe. Jeżeli wyświetlanie obiektów jest wyłączone a wyświetlanie przystanków jest włączone, to widoczne są tylko przystanki. Dodatkowo jeżeli Włączone są ulubione (gwiazdka), to powyższe filtry stosowane są wyłącznie dla obiektów dodanych do ulubionych.

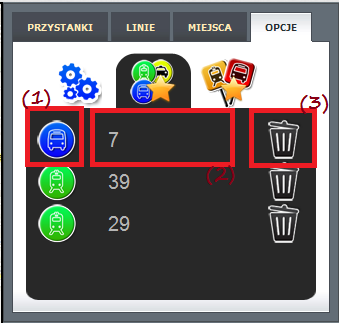

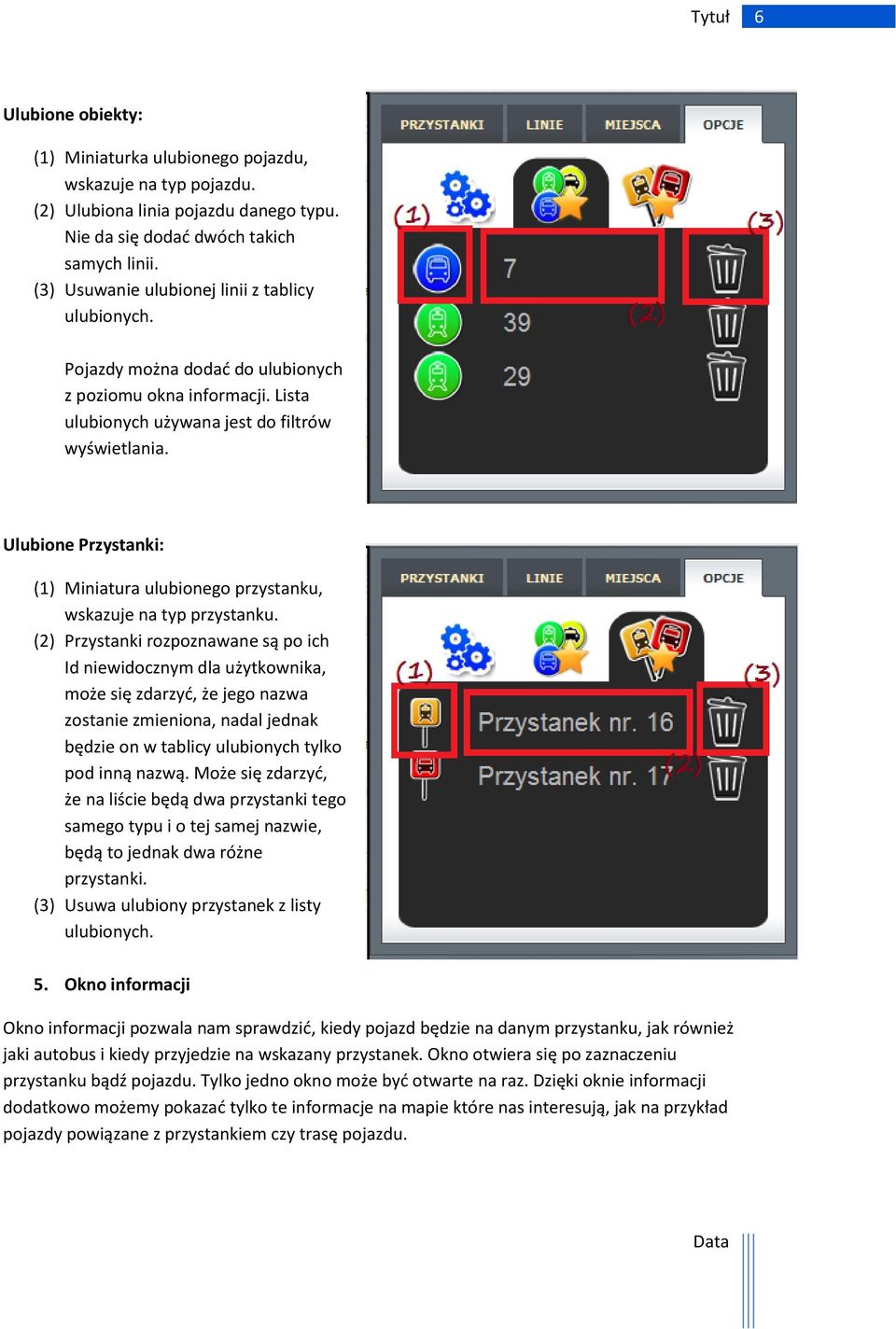

7 6 Ulubione obiekty: (1) Miniaturka ulubionego pojazdu, wskazuje na typ pojazdu. (2) Ulubiona linia pojazdu danego typu. Nie da się dodać dwóch takich samych linii. (3) Usuwanie ulubionej linii z tablicy ulubionych. Pojazdy można dodać do ulubionych z poziomu okna informacji. Lista ulubionych używana jest do filtrów wyświetlania. Ulubione Przystanki: (1) Miniatura ulubionego przystanku, wskazuje na typ przystanku. (2) Przystanki rozpoznawane są po ich Id niewidocznym dla użytkownika, może się zdarzyć, że jego nazwa zostanie zmieniona, nadal jednak będzie on w tablicy ulubionych tylko pod inną nazwą. Może się zdarzyć, że na liście będą dwa przystanki tego samego typu i o tej samej nazwie, będą to jednak dwa różne przystanki. (3) Usuwa ulubiony przystanek z listy ulubionych. 5. Okno informacji Okno informacji pozwala nam sprawdzić, kiedy pojazd będzie na danym przystanku, jak również jaki autobus i kiedy przyjedzie na wskazany przystanek. Okno otwiera się po zaznaczeniu przystanku bądź pojazdu. Tylko jedno okno może być otwarte na raz. Dzięki oknie informacji dodatkowo możemy pokazać tylko te informacje na mapie które nas interesują, jak na przykład pojazdy powiązane z przystankiem czy trasę pojazdu.

8 7 Okno informacji dla pojazdów: (1) Ikona pojazdu, wskazuje na typ pojazdu którego informacje są wyświetlane. (2) Numer lini pojazdu. (3) Nazwa trasy, najczęściej jest to początkowy i końcowy przystanek (4) Informacje o czasie dojazdu do poszczególnych przystanków. (5) Dodatkowe opcje pojazdu. (a) Pokaż/ukryj informacje (4). (b) Pokaż pojazdy tej samej lini. (c) Wyświetl trasę.( Fragment trasy przedstawiony na obrazie obok.) (d) Śledź pojazd. Pojazd będzie zawsze w centrum mapy. (e) Dodaj pojazd do ulubionych. Do ulubionych zostanie dodany numer lini tego pojazdu. (f) Zamknij okno informacji pojazdud (pojazd zostanie odznaczony). Opcje Pokaż pojazdy tej samej linii (b) oraz wyświetl trasę (c) są ściśle związane z filtrami obiektów i przystanków. Filtry nie będą działały jeżeli któraś z powyższych opcji będzie włączona. Okno informacji dla przystanków: (1) Ikona przystanku wskazująca na typ przystanku którego informacje są wyświetlane. (2) Nazwa przystanku. (3) Informacje o czasie przyjazdu poszczególnych pojazdów na przystanek. (4) Dodatkowe opcje przystanku. (a) Pokaż/ukryj informacje (3). (b) Pokaż tylko ten przystanek. Wyświetlany będzie tylko aktóalnie wybrany przystanek. (c) Pokaż pojazdy powiązane z przystankiem. (d) Dodaj przystanek do ulubionych. (e) Zamknij Okno informacji dla przystanku.

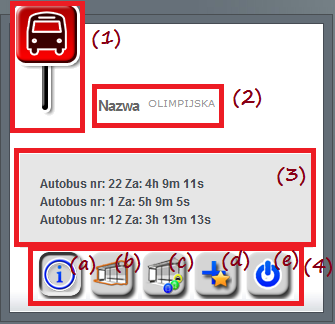

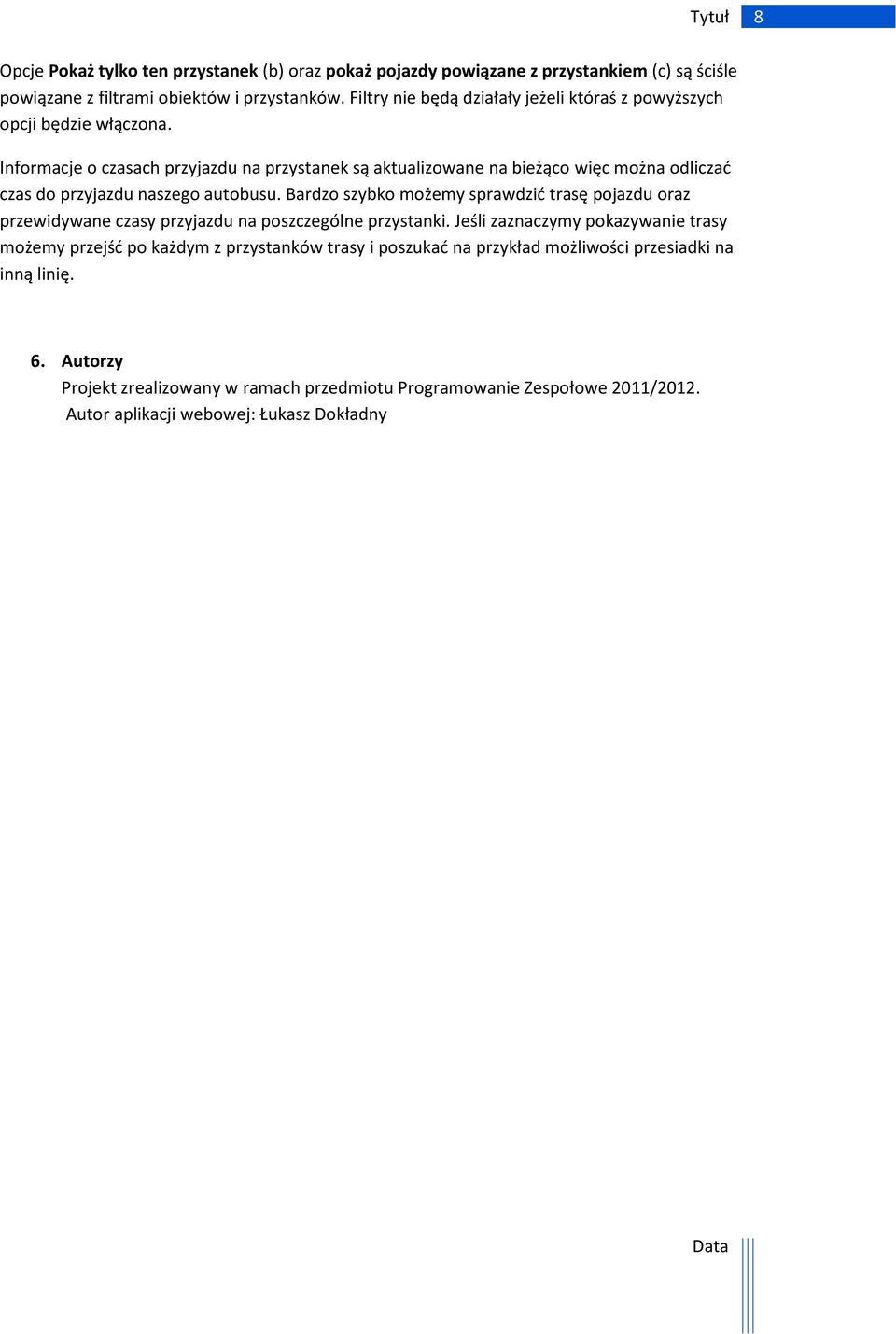

9 8 Opcje Pokaż tylko ten przystanek (b) oraz pokaż pojazdy powiązane z przystankiem (c) są ściśle powiązane z filtrami obiektów i przystanków. Filtry nie będą działały jeżeli któraś z powyższych opcji będzie włączona. Informacje o czasach przyjazdu na przystanek są aktualizowane na bieżąco więc można odliczać czas do przyjazdu naszego autobusu. Bardzo szybko możemy sprawdzić trasę pojazdu oraz przewidywane czasy przyjazdu na poszczególne przystanki. Jeśli zaznaczymy pokazywanie trasy możemy przejść po każdym z przystanków trasy i poszukać na przykład możliwości przesiadki na inną linię. 6. Autorzy Projekt zrealizowany w ramach przedmiotu Programowanie Zespołowe 2011/2012. Autor aplikacji webowej: Łukasz Dokładny

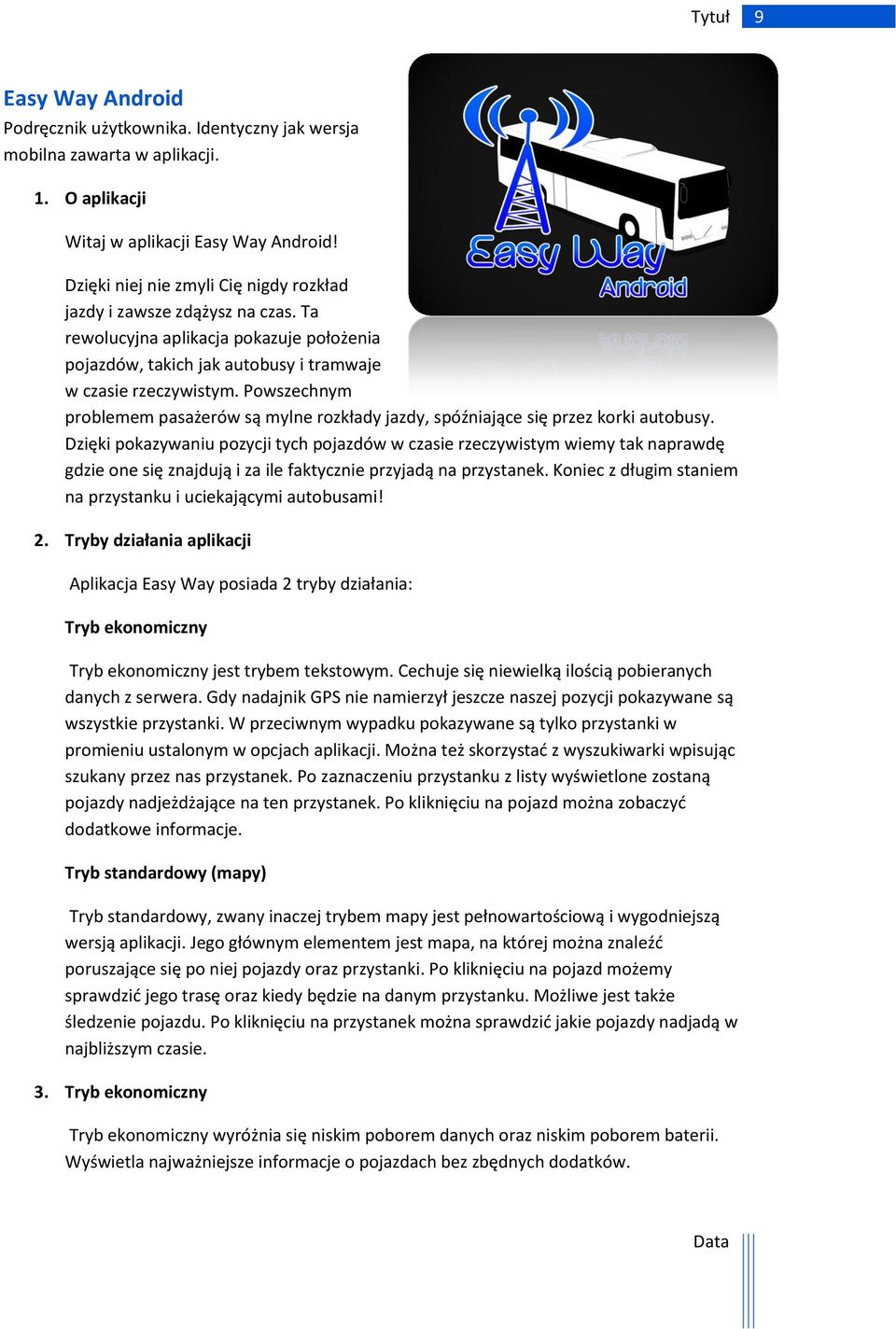

10 9 Easy Way Android Podręcznik użytkownika. Identyczny jak wersja mobilna zawarta w aplikacji. 1. O aplikacji Witaj w aplikacji Easy Way Android! Dzięki niej nie zmyli Cię nigdy rozkład jazdy i zawsze zdążysz na czas. Ta rewolucyjna aplikacja pokazuje położenia pojazdów, takich jak autobusy i tramwaje w czasie rzeczywistym. Powszechnym problemem pasażerów są mylne rozkłady jazdy, spóźniające się przez korki autobusy. Dzięki pokazywaniu pozycji tych pojazdów w czasie rzeczywistym wiemy tak naprawdę gdzie one się znajdują i za ile faktycznie przyjadą na przystanek. Koniec z długim staniem na przystanku i uciekającymi autobusami! 2. Tryby działania aplikacji Aplikacja Easy Way posiada 2 tryby działania: Tryb ekonomiczny Tryb ekonomiczny jest trybem tekstowym. Cechuje się niewielką ilością pobieranych danych z serwera. Gdy nadajnik GPS nie namierzył jeszcze naszej pozycji pokazywane są wszystkie przystanki. W przeciwnym wypadku pokazywane są tylko przystanki w promieniu ustalonym w opcjach aplikacji. Można też skorzystać z wyszukiwarki wpisując szukany przez nas przystanek. Po zaznaczeniu przystanku z listy wyświetlone zostaną pojazdy nadjeżdżające na ten przystanek. Po kliknięciu na pojazd można zobaczyć dodatkowe informacje. Tryb standardowy (mapy) Tryb standardowy, zwany inaczej trybem mapy jest pełnowartościową i wygodniejszą wersją aplikacji. Jego głównym elementem jest mapa, na której można znaleźć poruszające się po niej pojazdy oraz przystanki. Po kliknięciu na pojazd możemy sprawdzić jego trasę oraz kiedy będzie na danym przystanku. Możliwe jest także śledzenie pojazdu. Po kliknięciu na przystanek można sprawdzić jakie pojazdy nadjadą w najbliższym czasie. 3. Tryb ekonomiczny Tryb ekonomiczny wyróżnia się niskim poborem danych oraz niskim poborem baterii. Wyświetla najważniejsze informacje o pojazdach bez zbędnych dodatków.

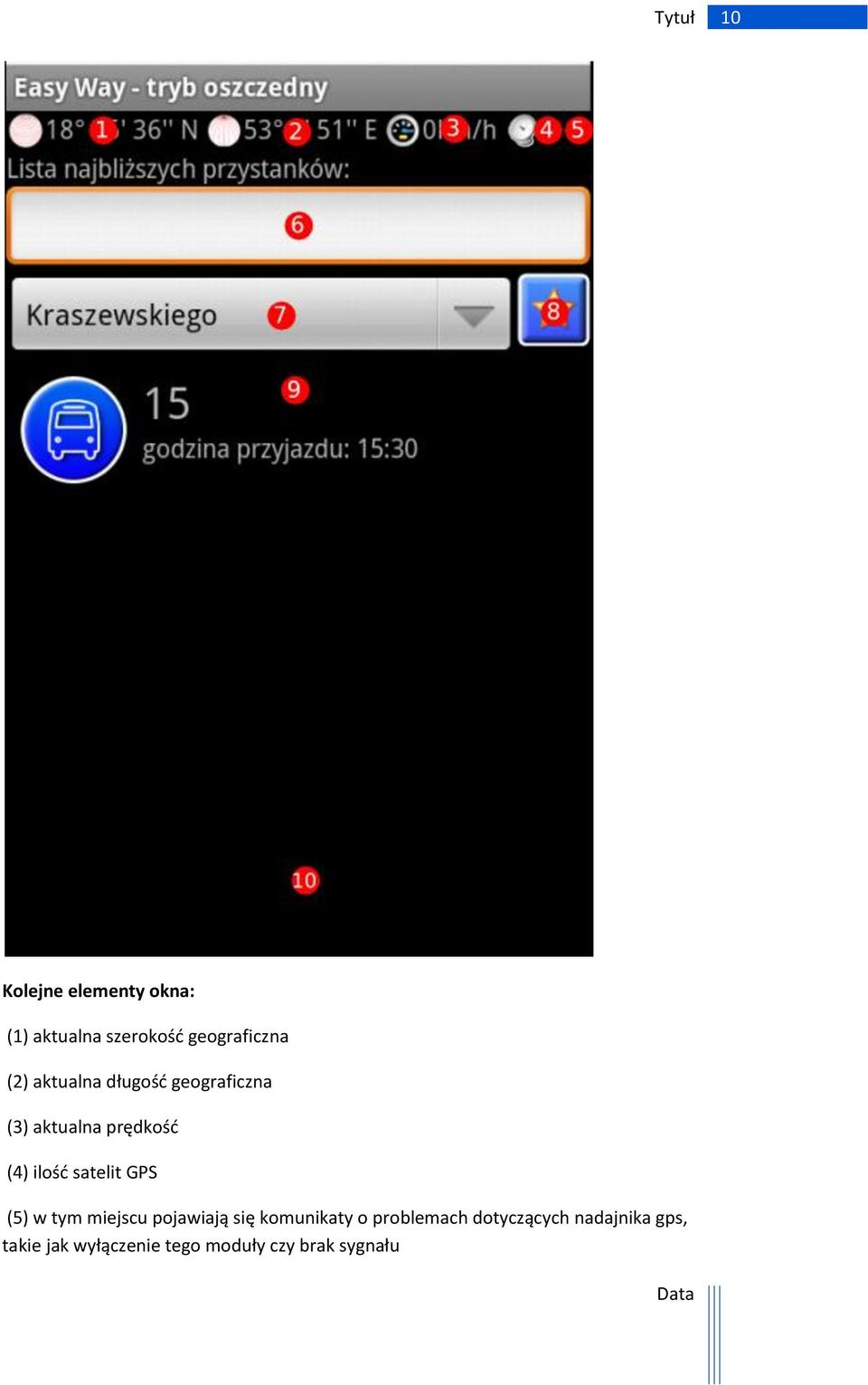

11 10 Kolejne elementy okna: (1) aktualna szerokość geograficzna (2) aktualna długość geograficzna (3) aktualna prędkość (4) ilość satelit GPS (5) w tym miejscu pojawiają się komunikaty o problemach dotyczących nadajnika gps, takie jak wyłączenie tego moduły czy brak sygnału

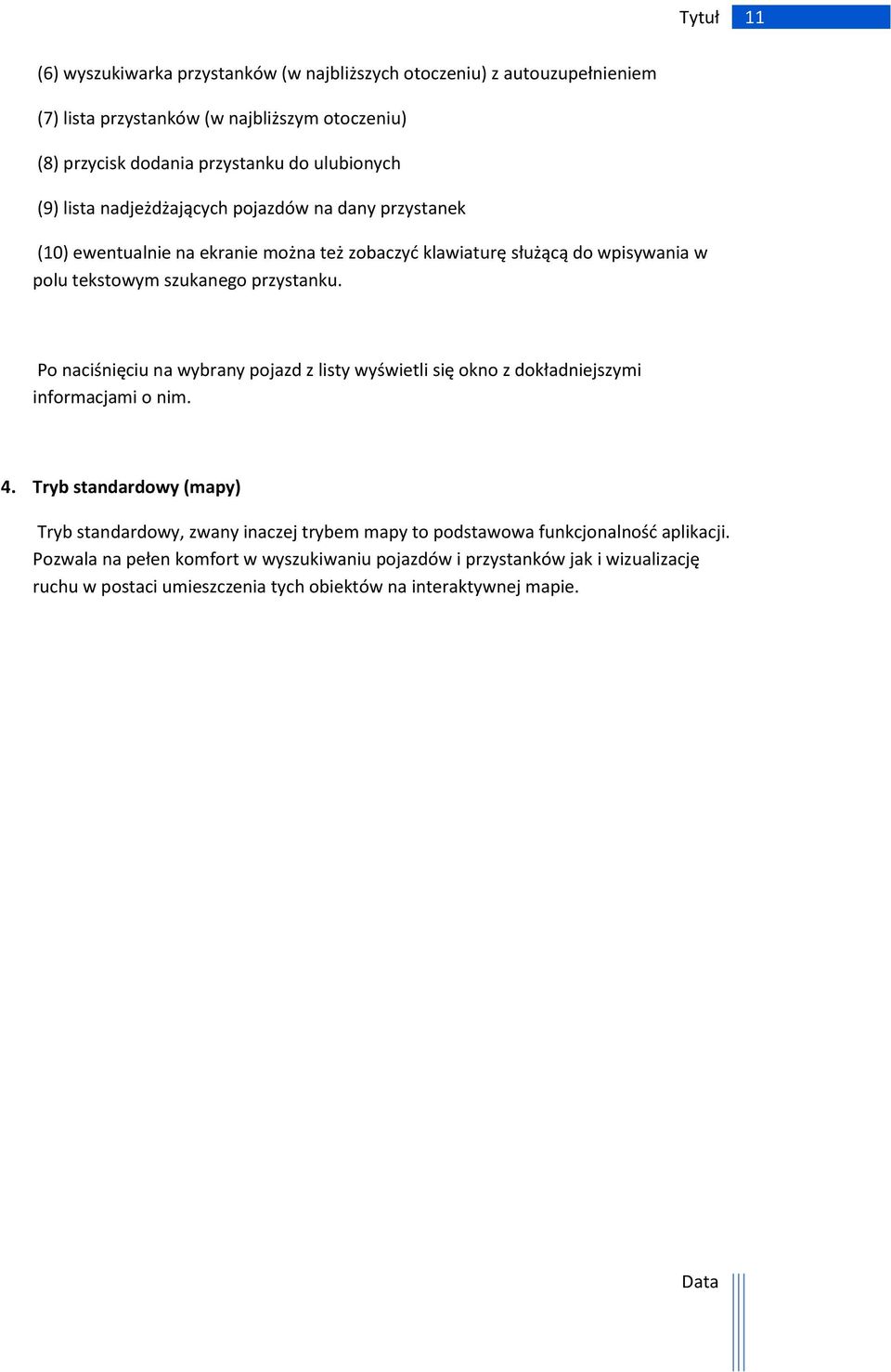

12 11 (6) wyszukiwarka przystanków (w najbliższych otoczeniu) z autouzupełnieniem (7) lista przystanków (w najbliższym otoczeniu) (8) przycisk dodania przystanku do ulubionych (9) lista nadjeżdżających pojazdów na dany przystanek (10) ewentualnie na ekranie można też zobaczyć klawiaturę służącą do wpisywania w polu tekstowym szukanego przystanku. Po naciśnięciu na wybrany pojazd z listy wyświetli się okno z dokładniejszymi informacjami o nim. 4. Tryb standardowy (mapy) Tryb standardowy, zwany inaczej trybem mapy to podstawowa funkcjonalność aplikacji. Pozwala na pełen komfort w wyszukiwaniu pojazdów i przystanków jak i wizualizację ruchu w postaci umieszczenia tych obiektów na interaktywnej mapie.

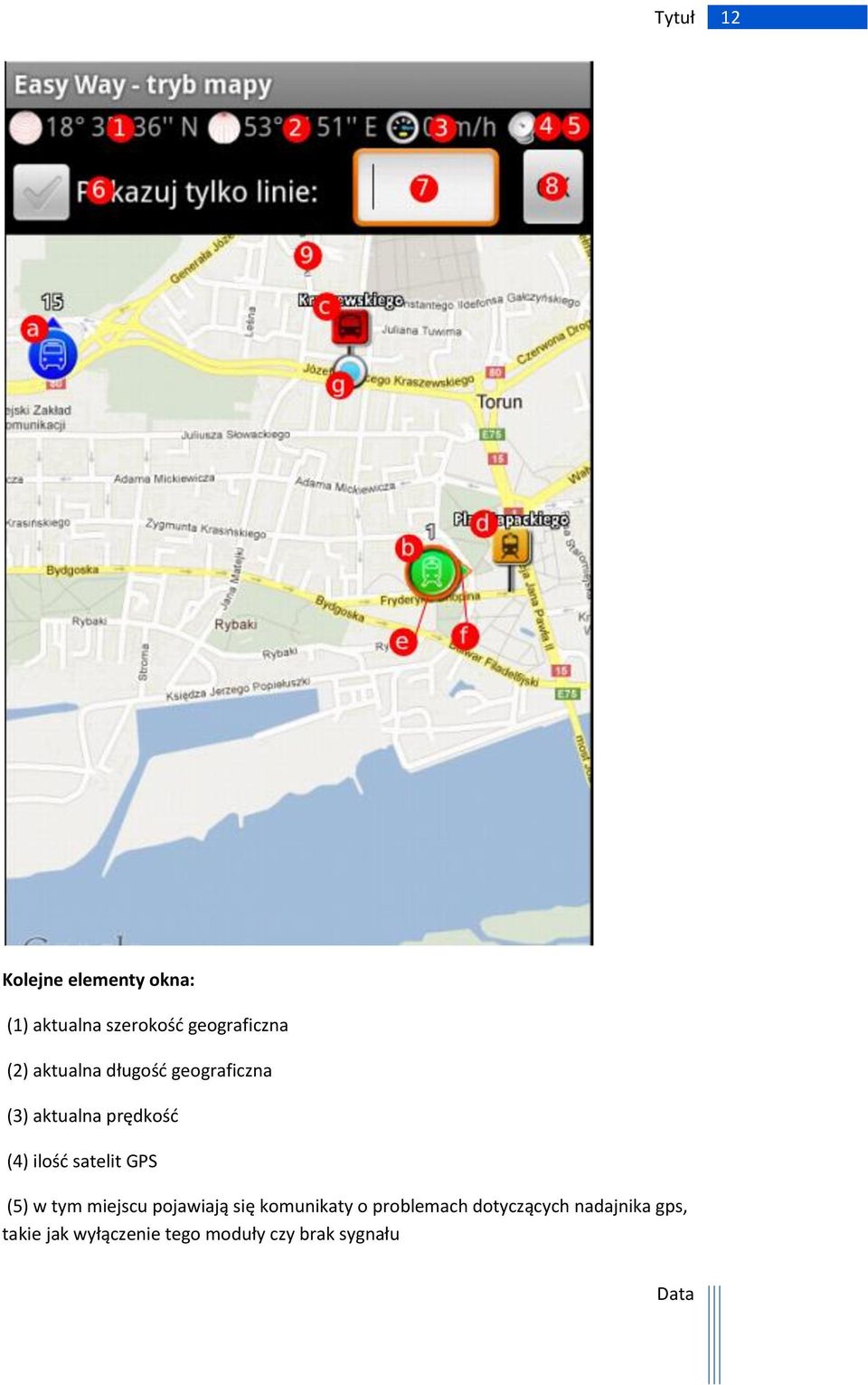

13 12 Kolejne elementy okna: (1) aktualna szerokość geograficzna (2) aktualna długość geograficzna (3) aktualna prędkość (4) ilość satelit GPS (5) w tym miejscu pojawiają się komunikaty o problemach dotyczących nadajnika gps, takie jak wyłączenie tego moduły czy brak sygnału

14 13 (6) zaznaczenie tego elementu aktywuje filtrowanie pojazdów (7) filtr pojazdów, wpisz nr linii, aby wyświetlić pojazdy tylko konkretnej linii (aby działało element (6) musi być zaznaczony jak włączony) (8) Przycisk potwierdzający wpisany filtr linii (9) mapa Elementy mapy (1) Pojazdy (a) autobusy - kolor niebieski (b) tramwaje - kolor zielony (2) Przystanki (c) autobusowe - kolor czerwony (d) tramwajowe - kolor pomarańczowy (3) Oznaczenia dodatkowe (e) pomarańczowa obwódka wokół obiektu - obiekt (pojazd/przystanek) jest zaznaczony (f) strzałka - pokazuje kierunek pojazdu, dostępne kierunku: północ, północnywschód, wschód, południowy-wschód, południe, południowy-zachód, zachód, północnyzachód (g) położenie - pokazuje aktualne położenie GPS Nad pojazdami i przystankami widnieją ich nazwy (jeśli ich widoczność jest włączona w opcjach). Menu kontekstowe Menu kontekstowe składa się na podstawowe 6 przycisków: (1) Informacje - wyświetla okno szczegółowych informacji:

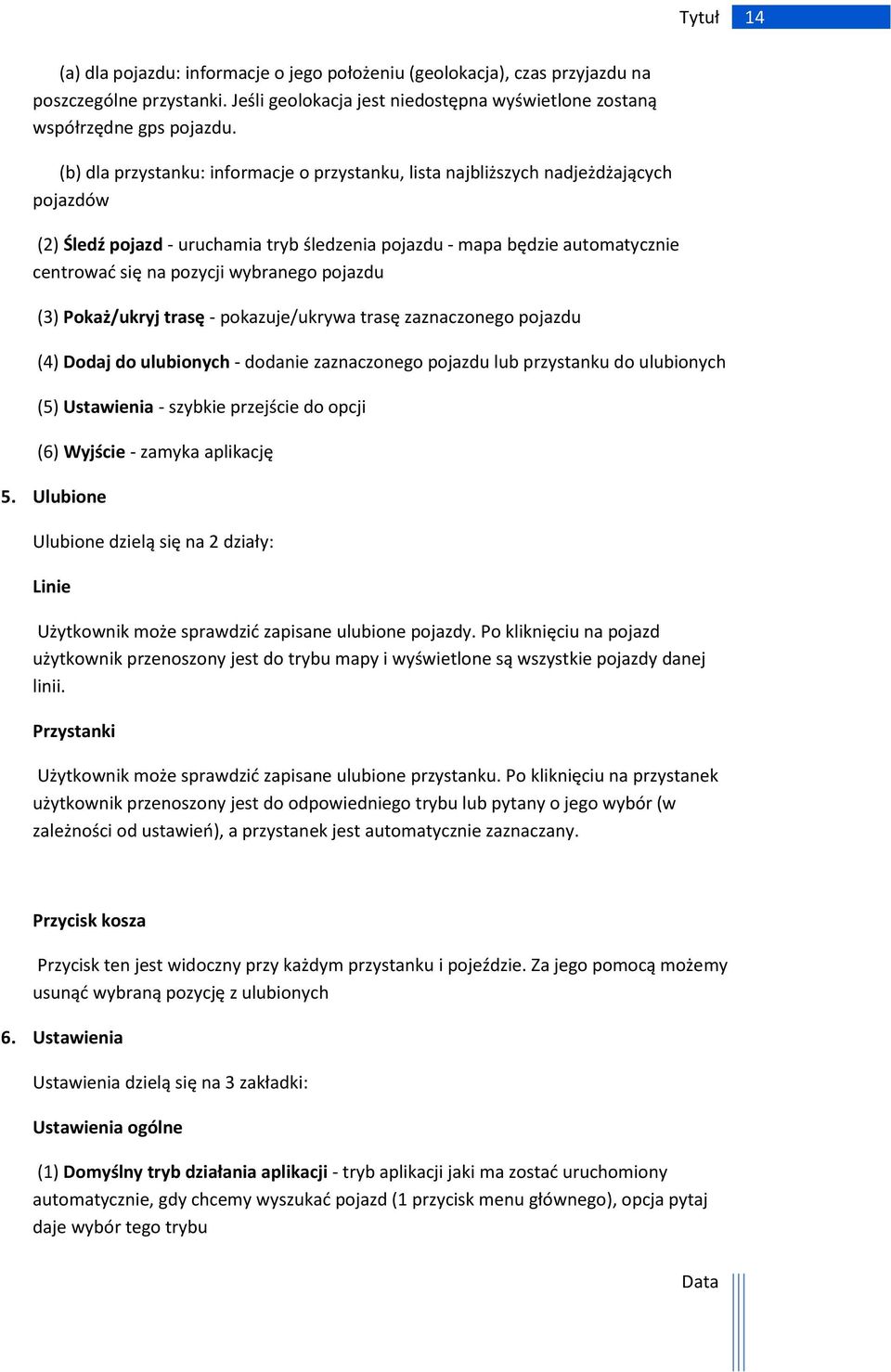

15 14 (a) dla pojazdu: informacje o jego położeniu (geolokacja), czas przyjazdu na poszczególne przystanki. Jeśli geolokacja jest niedostępna wyświetlone zostaną współrzędne gps pojazdu. (b) dla przystanku: informacje o przystanku, lista najbliższych nadjeżdżających pojazdów (2) Śledź pojazd - uruchamia tryb śledzenia pojazdu - mapa będzie automatycznie centrować się na pozycji wybranego pojazdu (3) Pokaż/ukryj trasę - pokazuje/ukrywa trasę zaznaczonego pojazdu (4) Dodaj do ulubionych - dodanie zaznaczonego pojazdu lub przystanku do ulubionych (5) Ustawienia - szybkie przejście do opcji (6) Wyjście - zamyka aplikację 5. Ulubione Ulubione dzielą się na 2 działy: Linie Użytkownik może sprawdzić zapisane ulubione pojazdy. Po kliknięciu na pojazd użytkownik przenoszony jest do trybu mapy i wyświetlone są wszystkie pojazdy danej linii. Przystanki Użytkownik może sprawdzić zapisane ulubione przystanku. Po kliknięciu na przystanek użytkownik przenoszony jest do odpowiedniego trybu lub pytany o jego wybór (w zależności od ustawień), a przystanek jest automatycznie zaznaczany. Przycisk kosza Przycisk ten jest widoczny przy każdym przystanku i pojeździe. Za jego pomocą możemy usunąć wybraną pozycję z ulubionych 6. Ustawienia Ustawienia dzielą się na 3 zakładki: Ustawienia ogólne (1) Domyślny tryb działania aplikacji - tryb aplikacji jaki ma zostać uruchomiony automatycznie, gdy chcemy wyszukać pojazd (1 przycisk menu głównego), opcja pytaj daje wybór tego trybu

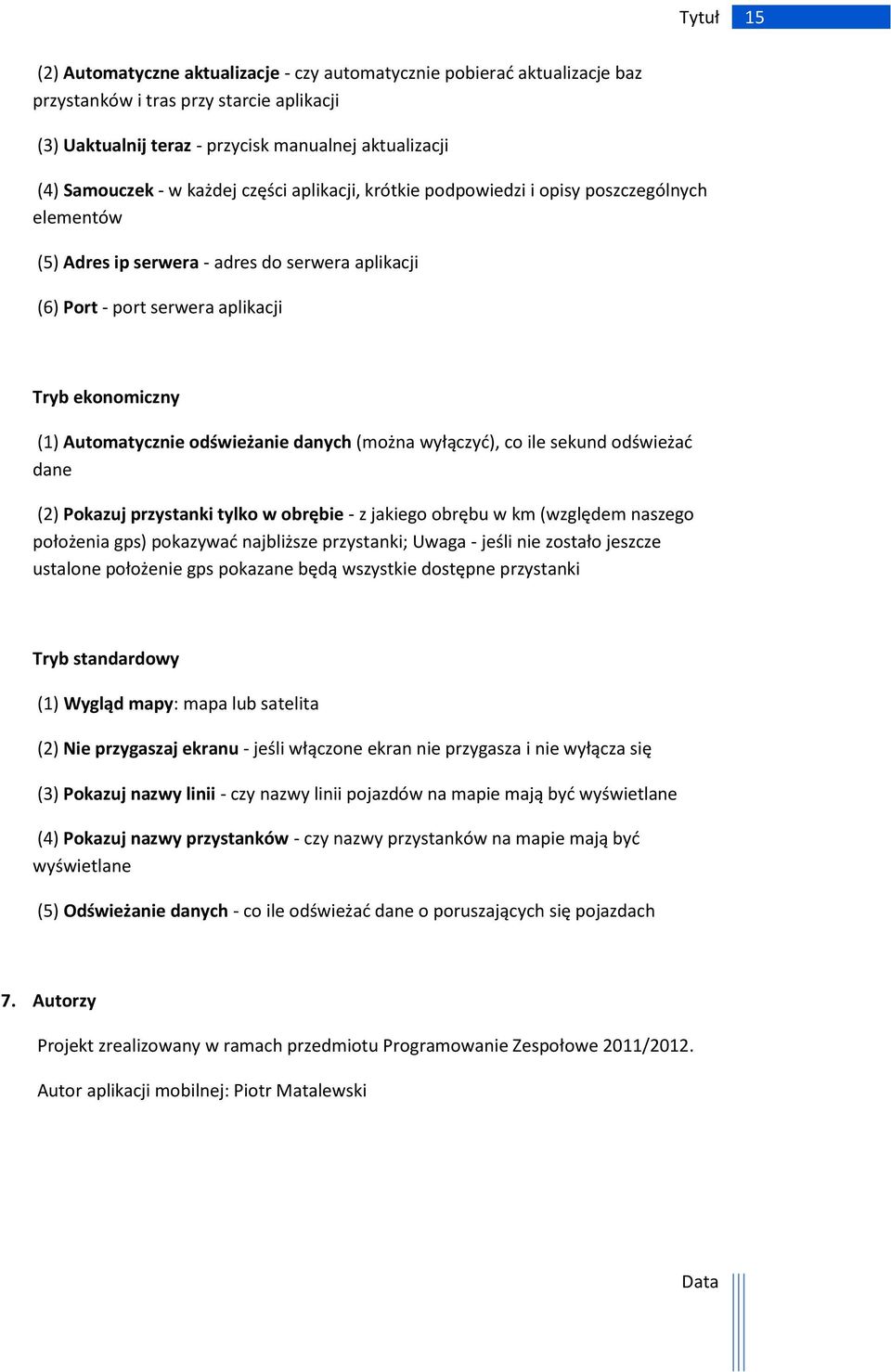

16 15 (2) Automatyczne aktualizacje - czy automatycznie pobierać aktualizacje baz przystanków i tras przy starcie aplikacji (3) Uaktualnij teraz - przycisk manualnej aktualizacji (4) Samouczek - w każdej części aplikacji, krótkie podpowiedzi i opisy poszczególnych elementów (5) Adres ip serwera - adres do serwera aplikacji (6) Port - port serwera aplikacji Tryb ekonomiczny (1) Automatycznie odświeżanie danych (można wyłączyć), co ile sekund odświeżać dane (2) Pokazuj przystanki tylko w obrębie - z jakiego obrębu w km (względem naszego położenia gps) pokazywać najbliższe przystanki; Uwaga - jeśli nie zostało jeszcze ustalone położenie gps pokazane będą wszystkie dostępne przystanki Tryb standardowy (1) Wygląd mapy: mapa lub satelita (2) Nie przygaszaj ekranu - jeśli włączone ekran nie przygasza i nie wyłącza się (3) Pokazuj nazwy linii - czy nazwy linii pojazdów na mapie mają być wyświetlane (4) Pokazuj nazwy przystanków - czy nazwy przystanków na mapie mają być wyświetlane (5) Odświeżanie danych - co ile odświeżać dane o poruszających się pojazdach 7. Autorzy Projekt zrealizowany w ramach przedmiotu Programowanie Zespołowe 2011/2012. Autor aplikacji mobilnej: Piotr Matalewski

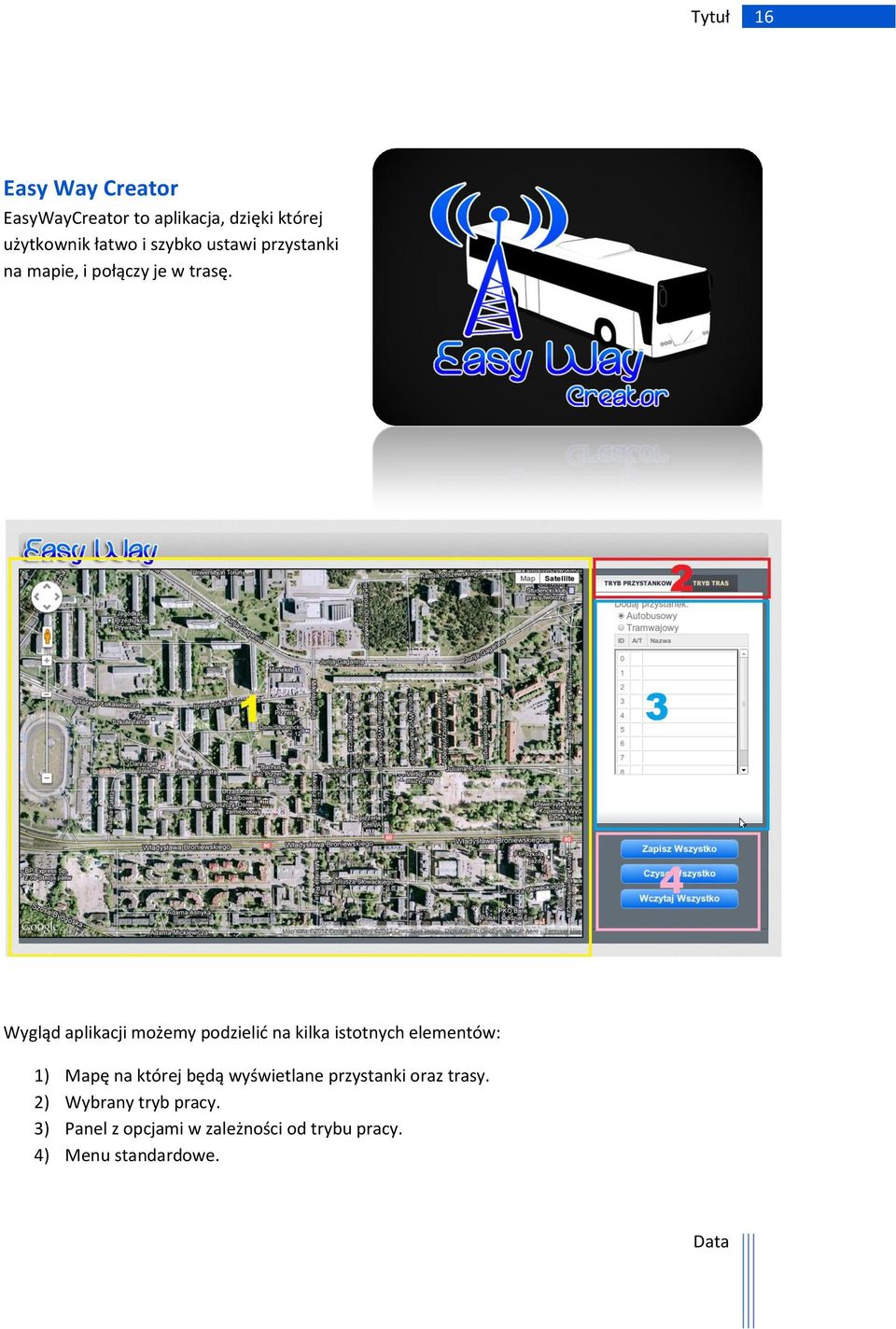

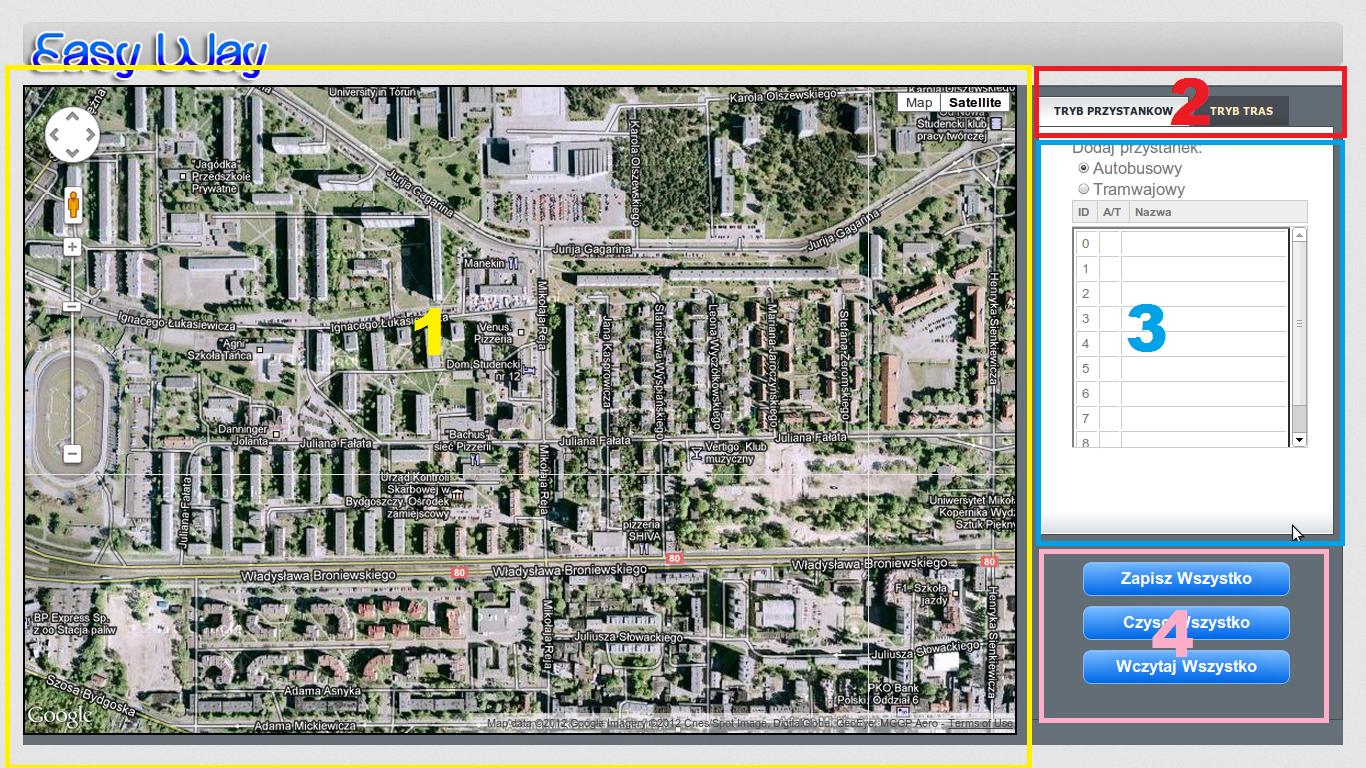

17 16 Easy Way Creator EasyWayCreator to aplikacja, dzięki której użytkownik łatwo i szybko ustawi przystanki na mapie, i połączy je w trasę. Wygląd aplikacji możemy podzielić na kilka istotnych elementów: 1) Mapę na której będą wyświetlane przystanki oraz trasy. 2) Wybrany tryb pracy. 3) Panel z opcjami w zależności od trybu pracy. 4) Menu standardowe.

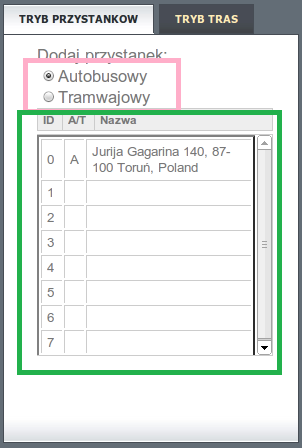

18 17 Aplikacja dzieli się na 2 tryby: 1. Tryb przystanków W tym trybie użytkownik ma możliwość tworzenia, usuwania i zmieniania przystanków na mapie. a) Dodawanie nowych przystanków aby dodać nowy przystanek w trybie przystanków wystarczy nacisnąć lewy przycisk myszy kiedy kursor znajduje się na mapie w miejscu gdzie chcemy, aby nasz przystanek się pojawił. Po naciśnięciu pojawi się ikona przystanku na mapie, oraz informacja w tabeli (zaznaczono na zielono), w panelu bocznym. Mamy wybór dodać przystanek autobusowy lub tramwajowy w zależności od zaznaczonego wyboru w panelu (zaznaczono na różowo). b) Usuwanie istniejących przystanków aby usunąć już istniejący przystanek wystarczy najechać na niego kursorem myszy oraz nacisnąć prawy przycisk myszy. Przystanek zniknie z mapy oraz z tabeli w panelu bocznym. c) Przemieszczanie przystanków aby przesunąć przystanek, należy najechać na niego kursorem myszy, wcisnąć lewy przycisk myszy oraz przesunąć w dowolne miejsce. Aby skończyć czynność przesuwania przystanku wystarczy puścić wcześniej wciśnięty lewy przycisk myszy.

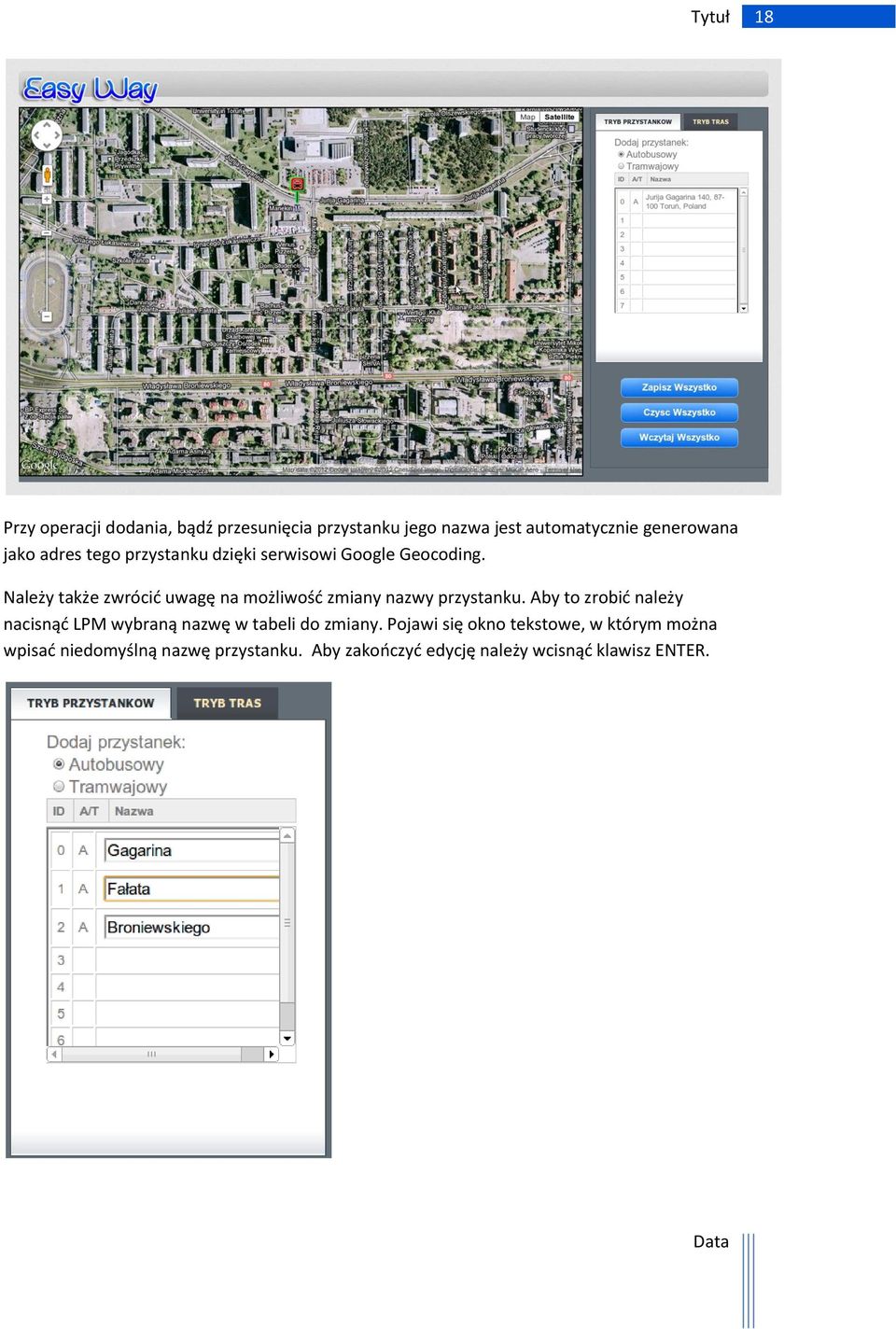

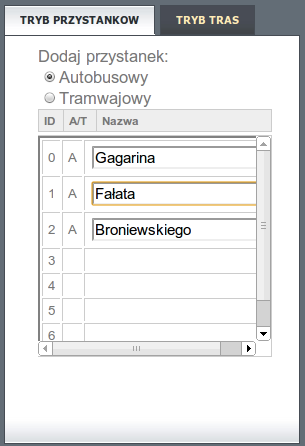

19 18 Przy operacji dodania, bądź przesunięcia przystanku jego nazwa jest automatycznie generowana jako adres tego przystanku dzięki serwisowi Google Geocoding. Należy także zwrócić uwagę na możliwość zmiany nazwy przystanku. Aby to zrobić należy nacisnąć LPM wybraną nazwę w tabeli do zmiany. Pojawi się okno tekstowe, w którym można wpisać niedomyślną nazwę przystanku. Aby zakończyć edycję należy wcisnąć klawisz ENTER.

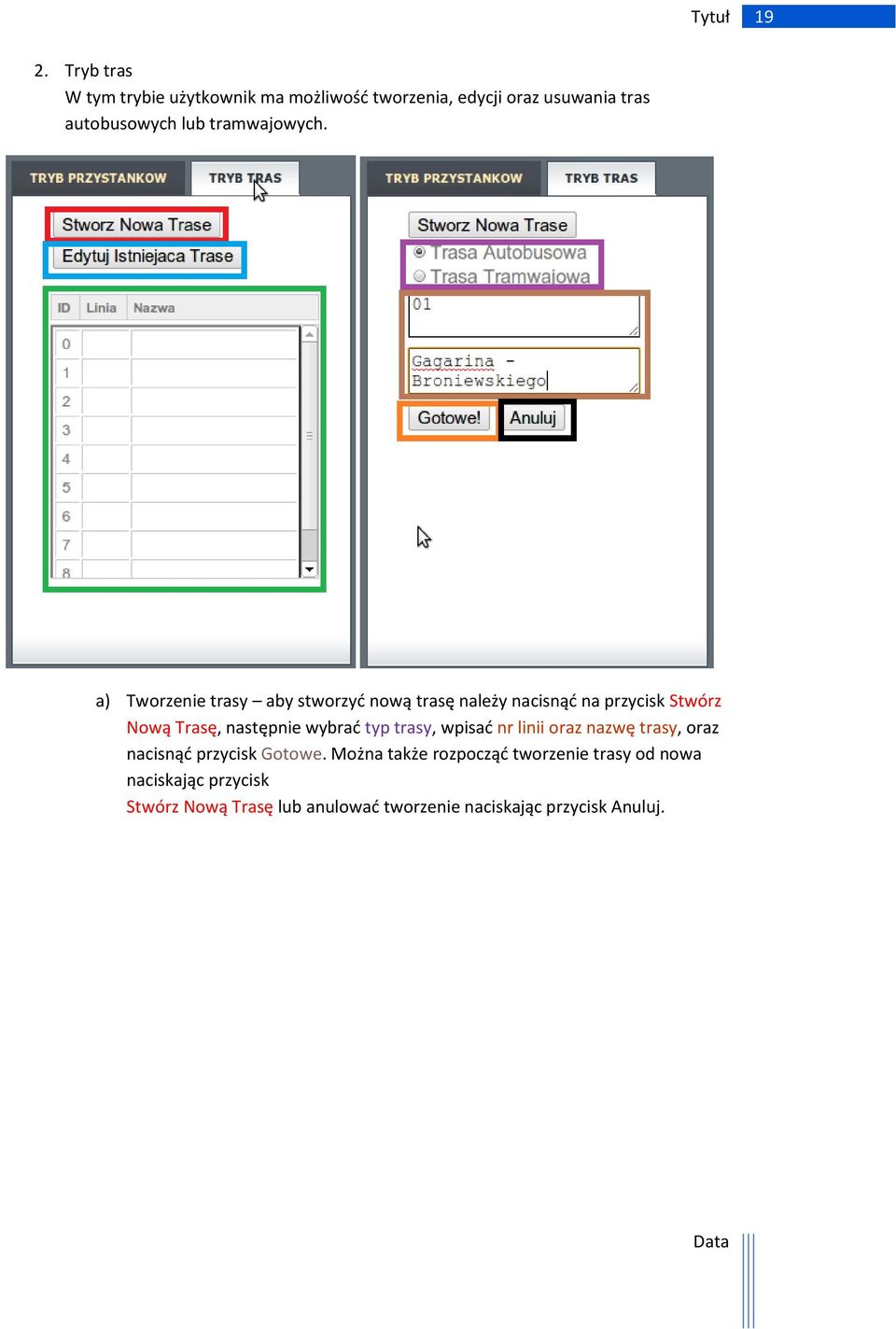

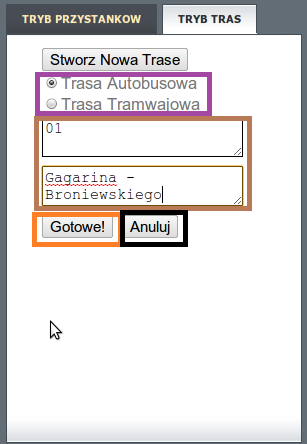

20 19 2. Tryb tras W tym trybie użytkownik ma możliwość tworzenia, edycji oraz usuwania tras autobusowych lub tramwajowych. a) Tworzenie trasy aby stworzyć nową trasę należy nacisnąć na przycisk Stwórz Nową Trasę, następnie wybrać typ trasy, wpisać nr linii oraz nazwę trasy, oraz nacisnąć przycisk Gotowe. Można także rozpocząć tworzenie trasy od nowa naciskając przycisk Stwórz Nową Trasę lub anulować tworzenie naciskając przycisk Anuluj.

21 20 b) Edycja trasy aby edytować istniejącą trasę należy wybrać istniejącą trasę w tabeli oraz nacisnąć przycisk Edytuj Istniejaca Trase. Należy zauważyć, że podczas wyboru trasy autobusowej(tramwajowej) na mapie zostaną tylko pokazane przystanki autobusowe(tramwajowe), przystanki, które nie należą do trasy mają otoczkę w kolorze żółtym, zaś przystanki, które należą do wybranej trasy otoczkę w kolorze zielonym. W momencie zaznaczenia jest również podgląd trasy (zielona linia). Po wciśnięciu przycisku Edytuj Istniejaca Trase mamy możliwośc zmianę nazwy trasy oraz linii. Aby dodać nieaktywny przystanek do trasy wystarczy nacisnąć na niego LPM, aby usunąć aktywny przystanek z trasy należy nacisnąć na niego PPM.

22 21 Trasa autobusowa generowana jest po drogach za pomocą Google Directions Service, pomiędzy dwoma ostatnimi przystankami (linia czerwona). Możemy tą linie przesuwać po innych drogach w zależności od potrzeb. Po dodaniu więcej niż 2 przystanków do trasy autobusowej 2 pierwsze przystanki tworzą zieloną linię za pomocą Google Polyline, jako gotową. A trasa między ostatnimi dwoma przystankami czerwoną linię do edycji.

23 22 Trasa tramwajowa nie musi korzystać z dróg, dlatego tu oprócz aktywnych przystanków mamy możliwość dodawania i usuwania punktów pośrednich. Aby dodać punkt pośredni wystarczy nacisnąć LPM na mapie, aby go usunąć należy nacisnąć PPM na danym punkcie pośrednim. Aktywne przystanki oraz punkty pośrednie tworzą czerwoną linię (Google Polyline). Aby zakończyć edycję trasy należy nacisnąć przycisk Gotowe. c) Usuwanie trasy aby usunąć istniejącą trasę, należy ją wybrać w tabeli tras, oraz nacisnąć przycisk Usuń Trasę Aplikacja ma na celu wygenerowanie informacji o przystankach i trasach, które zapisuje do pliku w postaci.xml. Aby zapisać dane należy nacisnąć przycisk Zapisz Wszystko. Można także wyczyścić istniejące dane poprzez naciśnięcie przycisku Wyczyść Wszystko oraz wczytać dane poprzez naciśnięcie przycisku Wczytaj Wszystko. Aplikacja podczas uruchomienia domyślnie wczytuje dane, aby użytkownik mógł dalej pracować na ostatnich zapisanych danych.

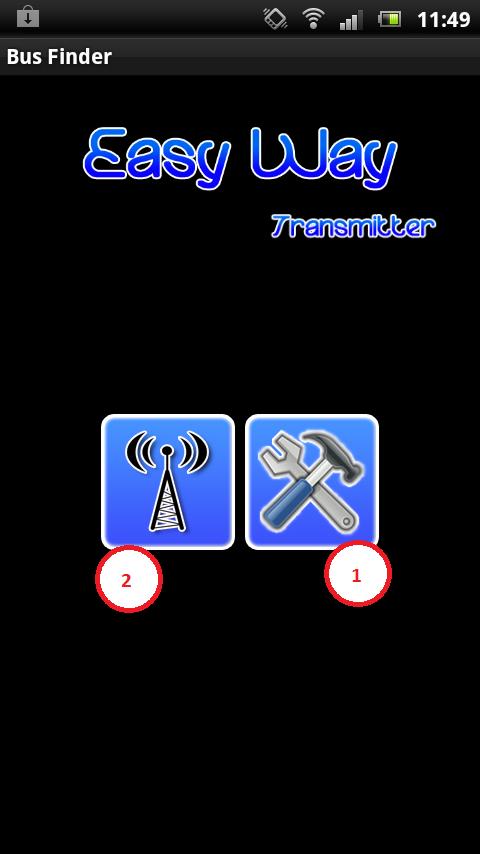

24 23 Easy Way Transmitter Aplikacja służy do śledzenia pojazdów. Łączy się z aplikacją EasyWay Service w celu wysyłania aktualnego położenia, aktualnej linii i trasy jaką poruszą się pojazd. Zawiera system ratunkowy drogą oraz SMS, w celu szybkiego zgłoszenia pomocy w razie awarii, czy też napaści na kierowcę pojazdu. Zawiera tryb debugowania w którym tworzą się trasy przeznaczona dla EasyWay Service. Zawiera w sobie moduły miedzy innymi moduł taksówek. 1. Ekran początkowy 1. Wejście do ustawień 2. Rozpoczęcie pracy nadajnika

25 24 2. Ustawienia 1. Ustawienia serwera (blokowanie/odblokowywanie) 2. Okienko do wpisywania adresu IP 3. Okienko do wpisywania portu 4. Włączenie trybu debugowania 5. Włączenie moduły alarmowego 6. Okienko do wprowadzania numeru ratunkowego 7. Okienko do wprowadzania a ratunkowego 8. Okienko do wprowadzania opisu ratunkowego 3. Wybór pojazdu 1.Wybór pojazdu jako autobus 2.Wybór pojazdu jako tramwaj

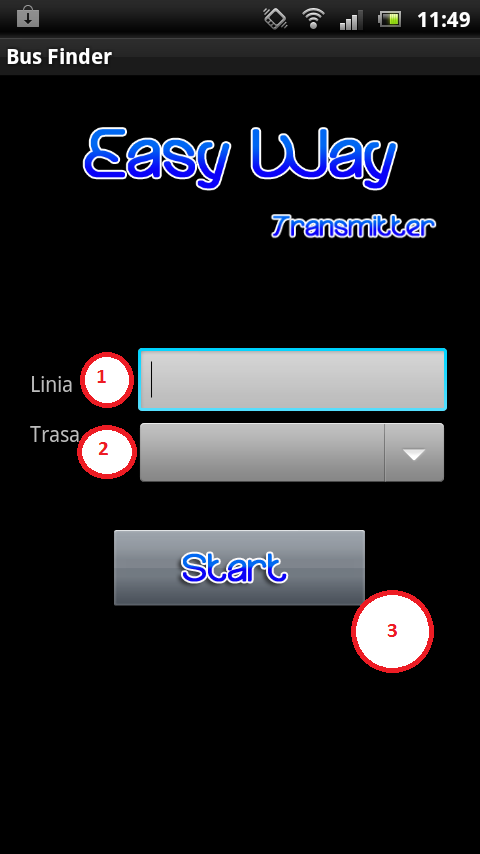

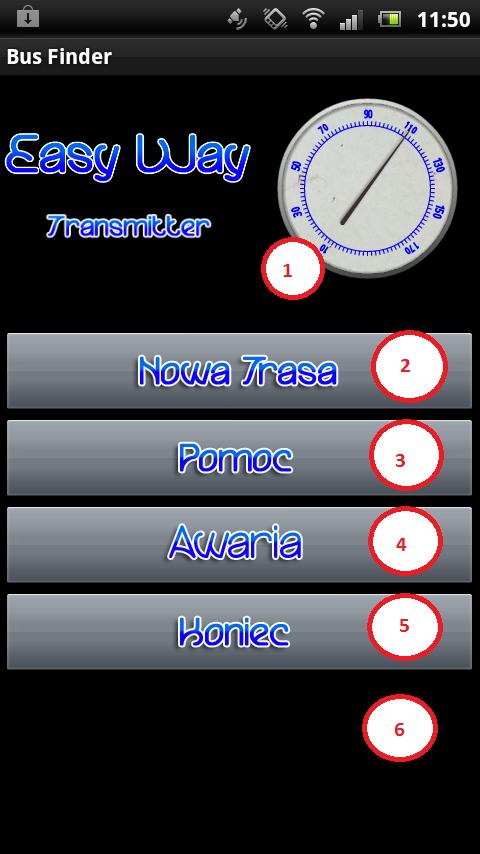

26 25 4. Wybór linii i trasy 1. Okienko do wprowadzania linii pojazdu 2. Okienko do wprowadzania trasy pojazdu 3. Przycisk do rozpoczęcia działania nadajnika 5. Ekran główny 1. Prędkościomierz 2. Przycisk do ustawiania nowej trasy 3. Przycisk do otwierania okienka z pomocą ratunkową 4. Przycisk do włączania awarii autobusu 5. Przycisk do wyłączenia nadajnika

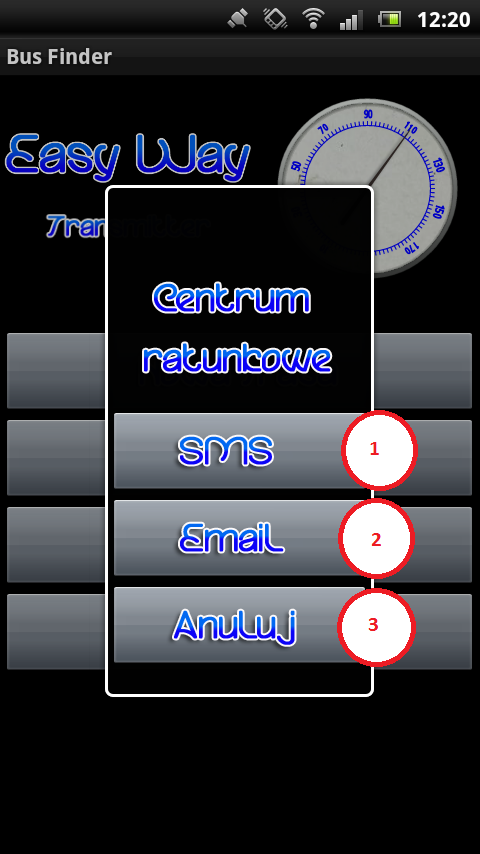

27 26 6. Centrum ratunkowe 1. Powiadomienie za pomocą sms 2. Powiadomienie za pomocą 3. Wyjście z centrum ratunkowego

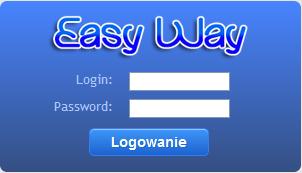

28 27 Easy Way Web Service Aplikacja służy do zarządzania całym projektem. Jest to centrum komunikacji pomiędzy klientami jak i nadajnikami. W tej aplikacji serwisant może rejestrować nadajniki, generować statystyki przejazdów obiektów, obserwować logi, czy też dokonywać aktualizacji tras i przystanków po przez aplikacje EasyWay Creator. 1. Ekran logowania Login - miejsce gdzie użytkownik może wpisać swój login Password miejsce gdzie użytkownik może wpisać swoje hasło Menu 1. Menu główne 2. Pojazdy 3. Urządzenia 4. Statystyki 5. Logi 6. Opcje

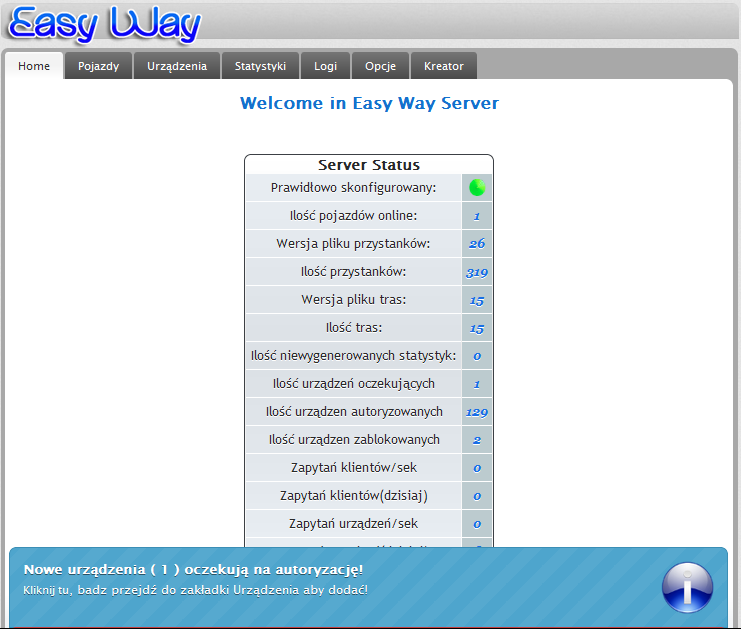

29 28 2. Ekran główny Zakładka : Home Możemy znaleźć tutaj wiele istotnych informacji. Jest to ekran przedstawiający statystyki działania serwer. Znajdziemy tutaj takie informacje jak: ilość pojazdów online, wersja pliku przystanków, ilość przystanków, wersja pliku tras, ilość tras, ilość niewygenerowanych statystyk, ilość urządzeń oczekujących, ilość urządzeń zablokowanych, zapytania klientów na sekundę, ilość zapytań klientów w danym dniu. 3. Pojazdy

30 29 Zakładka: Pojazdy Zakładka informuje nas ile w danym momencie jest online pojazdów. Każdy pojazd zawiera informacje: imei, adres ip, typ,id, lokalizacja, ostatnio widziany oraz przycisk z możliwością usunięcia pojazdu. 4. Urządzenia

31 30 Zakładka : Urządzenia Zakładka informuje nas o urządzeniach, jakie są zarejestrowane w serwisie, jakie urządzenia czekają na autoryzacje oraz jakie urządzenia są na zablokowanej liście. Każde zautoryzowane urządzenie posiada informacje: imei, data dodania, aktualne zalogowanie, przycisk z możliwością usunięcia i przycisk z możliwością zablokowania. 5. Statystyki

32 31 Zakładka: Statystyki Zakładka służy do wygenerowania segmentów dla pojedynczej trasy. Po wygenerowaniu segmentu użytkownik może znaleźć informacje na temat jaki był średni czas przejazdu pojazdu pomiędzy konkretnymi przystankami, ostatni czas przejazdu, ilość punktów kontrolnych.

33 32 6. Logi Zakładka : Logi W tej zakładce użytkownik może znaleźć informacje na temat logów. Logi generowane według kategorii : Wszystkie, Urządzenia, Komunikacja, Ustawienia.

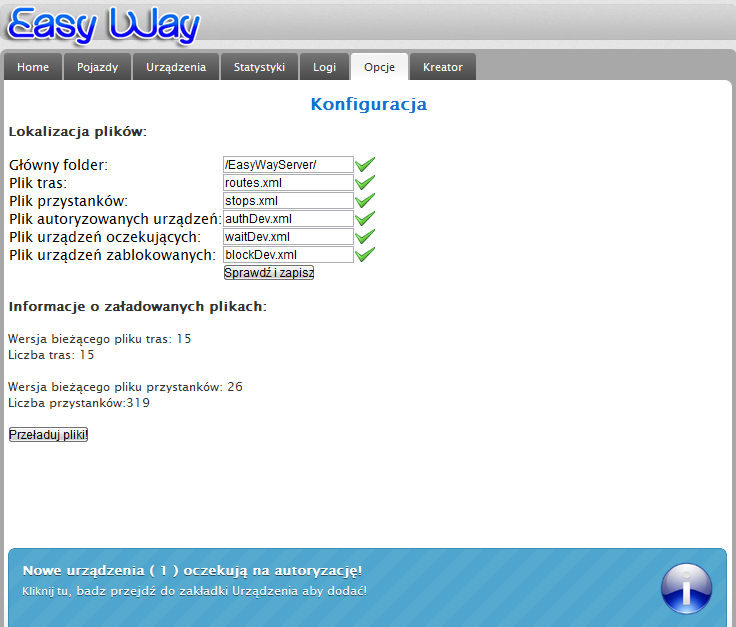

34 33 7. Ustawienia Zakładka : Ustawienia W tej zakładce użytkownik może ustawić niezbędne ustawienia aplikacji, między innymi główny folder plików tras i przystanków czy też pliki związane z urządzeniami.
