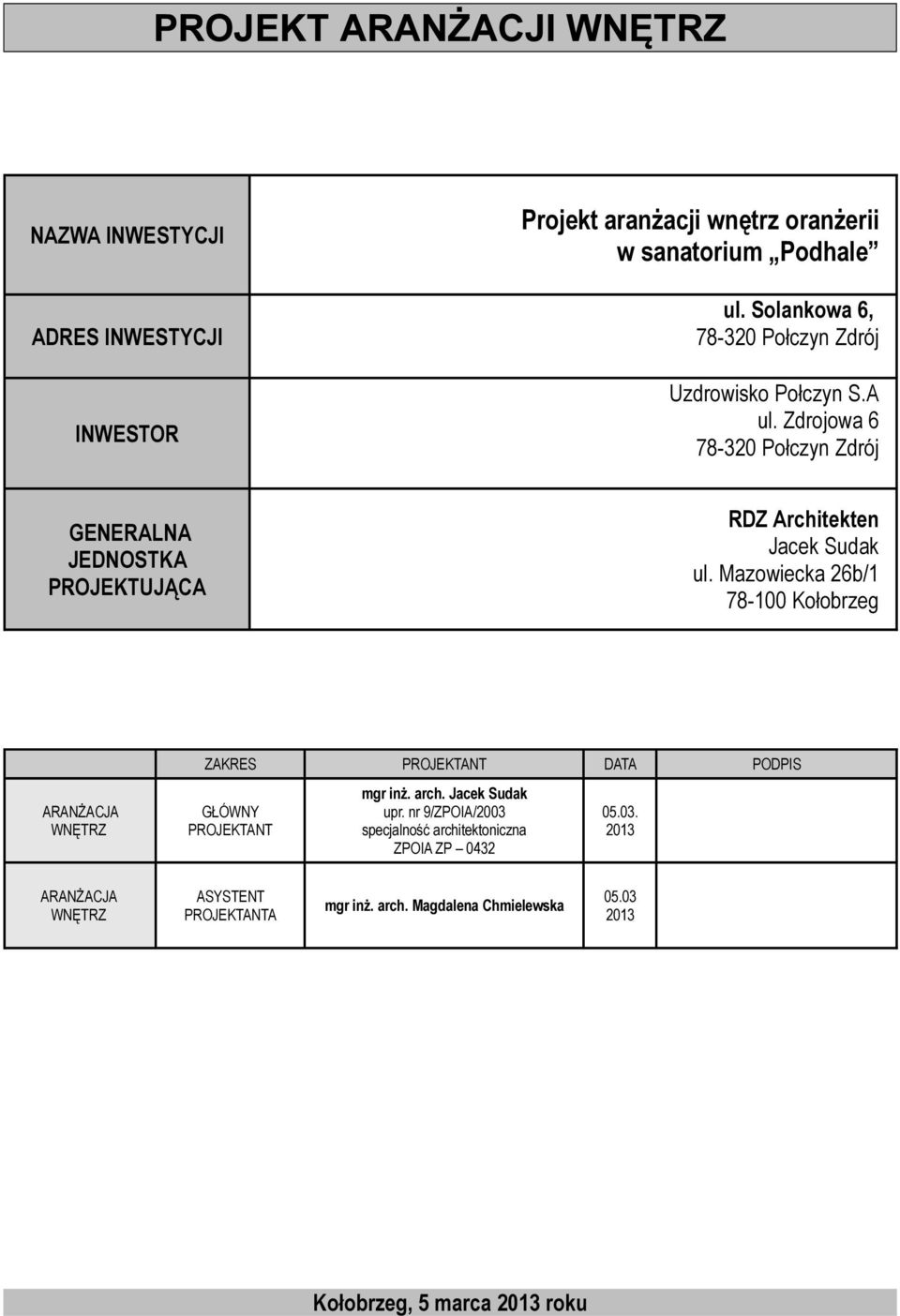

1 PROJEKT ARANŻACJI WNĘTRZ NAZWA INWESTYCJI ADRES INWESTYCJI INWESTOR Projekt aranżacji wnętrz oranżerii w sanatorium Podhale ul. Solankowa 6, Połczyn Zdrój Uzdrowisko Połczyn S.A ul. Zdrojowa Połczyn Zdrój GENERALNA JEDNOSTKA PROJEKTUJĄCA RDZ Architekten Jacek Sudak ul. Mazowiecka 26b/ Kołobrzeg ARANŻACJA WNĘTRZ ZAKRES PROJEKTANT DATA PODPIS GŁÓWNY PROJEKTANT mgr inż. arch. Jacek Sudak upr. nr 9/ZPOIA/2003 specjalność architektoniczna ZPOIA ZP ARANŻACJA WNĘTRZ ASYSTENT PROJEKTANTA mgr inż. arch. Magdalena Chmielewska Kołobrzeg, 5 marca 2013 roku

Zdrojowa 6 78-320 Połczyn Zdrój GENERALNA JEDNOSTKA PROJEKTUJĄCA RDZ Architekten Jacek Sudak ul.

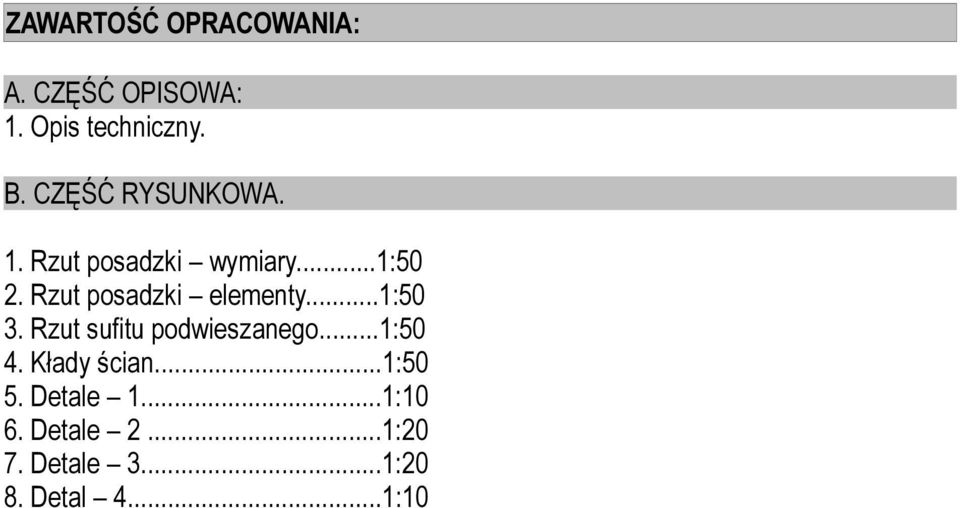

2 ZAWARTOŚĆ OPRACOWANIA: A. CZĘŚĆ OPISOWA: 1. Opis techniczny. B. CZĘŚĆ RYSUNKOWA. 1. Rzut posadzki wymiary...1:50 2. Rzut posadzki elementy...1:50 3. Rzut sufitu podwieszanego...1:50 4. Kłady ścian...1:50 5. Detale 1...1:10 6. Detale 2...1:20 7. Detale 3...1:20 8. Detal 4...1:10

Rzut posadzki elementy...1:50 3. Rzut sufitu podwieszanego...1:50 4.

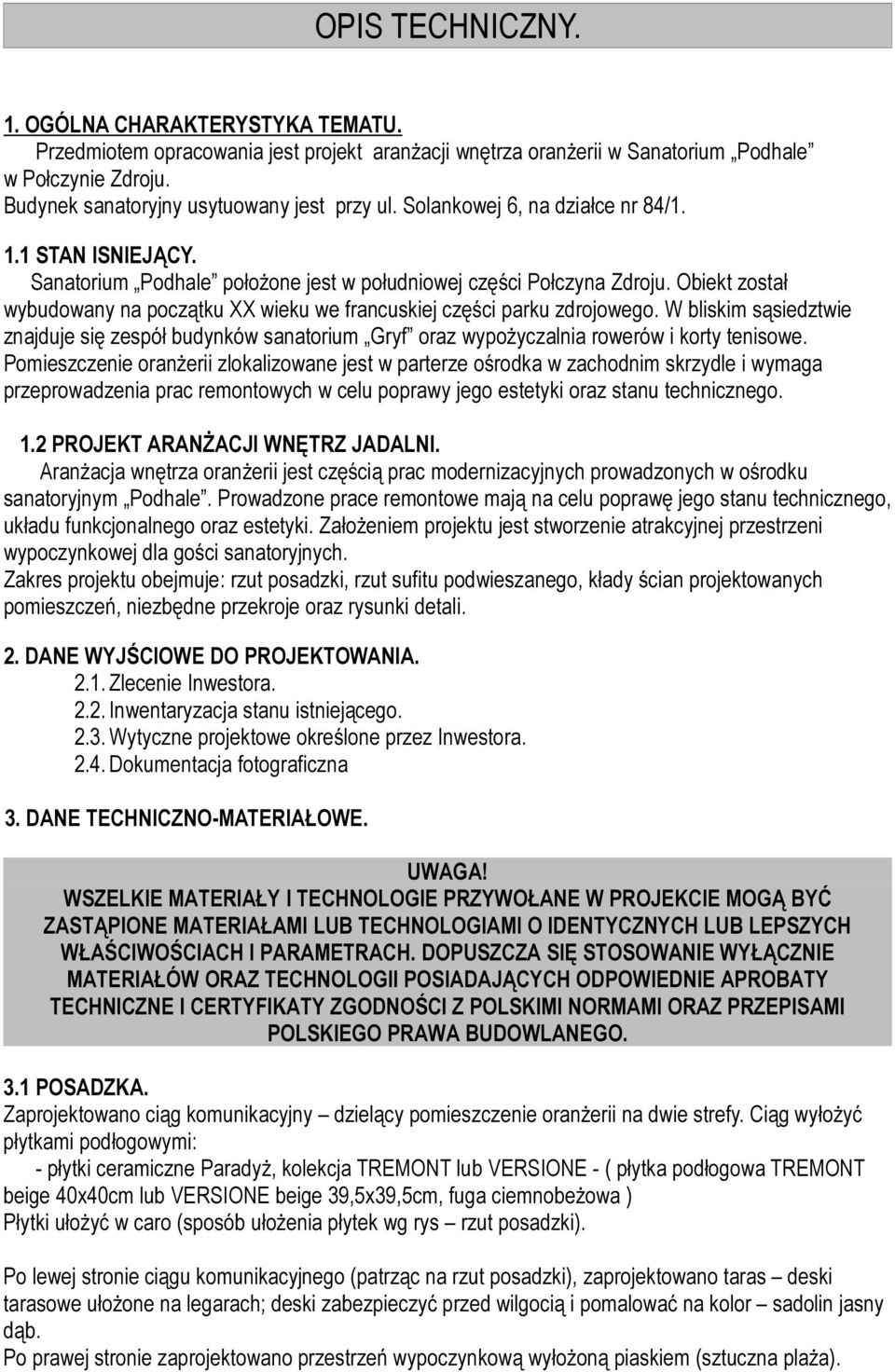

3 OPIS TECHNICZNY. 1. OGÓLNA CHARAKTERYSTYKA TEMATU. Przedmiotem opracowania jest projekt aranżacji wnętrza oranżerii w Sanatorium Podhale w Połczynie Zdroju. Budynek sanatoryjny usytuowany jest przy ul. Solankowej 6, na działce nr 84/ STAN ISNIEJĄCY. Sanatorium Podhale położone jest w południowej części Połczyna Zdroju. Obiekt został wybudowany na początku XX wieku we francuskiej części parku zdrojowego. W bliskim sąsiedztwie znajduje się zespół budynków sanatorium Gryf oraz wypożyczalnia rowerów i korty tenisowe. Pomieszczenie oranżerii zlokalizowane jest w parterze ośrodka w zachodnim skrzydle i wymaga przeprowadzenia prac remontowych w celu poprawy jego estetyki oraz stanu technicznego. 1.2 PROJEKT ARANŻACJI WNĘTRZ JADALNI. Aranżacja wnętrza oranżerii jest częścią prac modernizacyjnych prowadzonych w ośrodku sanatoryjnym Podhale. Prowadzone prace remontowe mają na celu poprawę jego stanu technicznego, układu funkcjonalnego oraz estetyki. Założeniem projektu jest stworzenie atrakcyjnej przestrzeni wypoczynkowej dla gości sanatoryjnych. Zakres projektu obejmuje: rzut posadzki, rzut sufitu podwieszanego, kłady ścian projektowanych pomieszczeń, niezbędne przekroje oraz rysunki detali. 2. DANE WYJŚCIOWE DO PROJEKTOWANIA Zlecenie Inwestora Inwentaryzacja stanu istniejącego Wytyczne projektowe określone przez Inwestora Dokumentacja fotograficzna 3. DANE TECHNICZNO-MATERIAŁOWE. WSZELKIE MATERIAŁY I TECHNOLOGIE PRZYWOŁANE W PROJEKCIE MOGĄ BYĆ ZASTĄPIONE MATERIAŁAMI LUB TECHNOLOGIAMI O IDENTYCZNYCH LUB LEPSZYCH WŁAŚCIWOŚCIACH I PARAMETRACH. DOPUSZCZA SIĘ STOSOWANIE WYŁĄCZNIE MATERIAŁÓW ORAZ TECHNOLOGII POSIADAJĄCYCH ODPOWIEDNIE APROBATY TECHNICZNE I CERTYFIKATY ZGODNOŚCI Z POLSKIMI NORMAMI ORAZ PRZEPISAMI POLSKIEGO PRAWA BUDOWLANEGO. 3.1 POSADZKA. Zaprojektowano ciąg komunikacyjny dzielący pomieszczenie oranżerii na dwie strefy. Ciąg wyłożyć płytkami podłogowymi: - płytki ceramiczne Paradyż, kolekcja TREMONT lub VERSIONE - ( płytka podłogowa TREMONT beige 40x40cm lub VERSIONE beige 39,5x39,5cm, fuga ciemnobeżowa ) Płytki ułożyć w caro (sposób ułożenia płytek wg rys rzut posadzki). Po lewej stronie ciągu komunikacyjnego (patrząc na rzut posadzki), zaprojektowano taras deski tarasowe ułożone na legarach; deski zabezpieczyć przed wilgocią i pomalować na kolor sadolin jasny dąb. Po prawej stronie zaprojektowano przestrzeń wypoczynkową wyłożoną piaskiem (sztuczna plaża).

Obiekt został wybudowany na początku XX wieku we francuskiej części parku zdrojowego. W bliskim sąsiedztwie znajduje się zespół budynków sanatorium Gryf oraz wypożyczalnia rowerów i korty tenisowe.

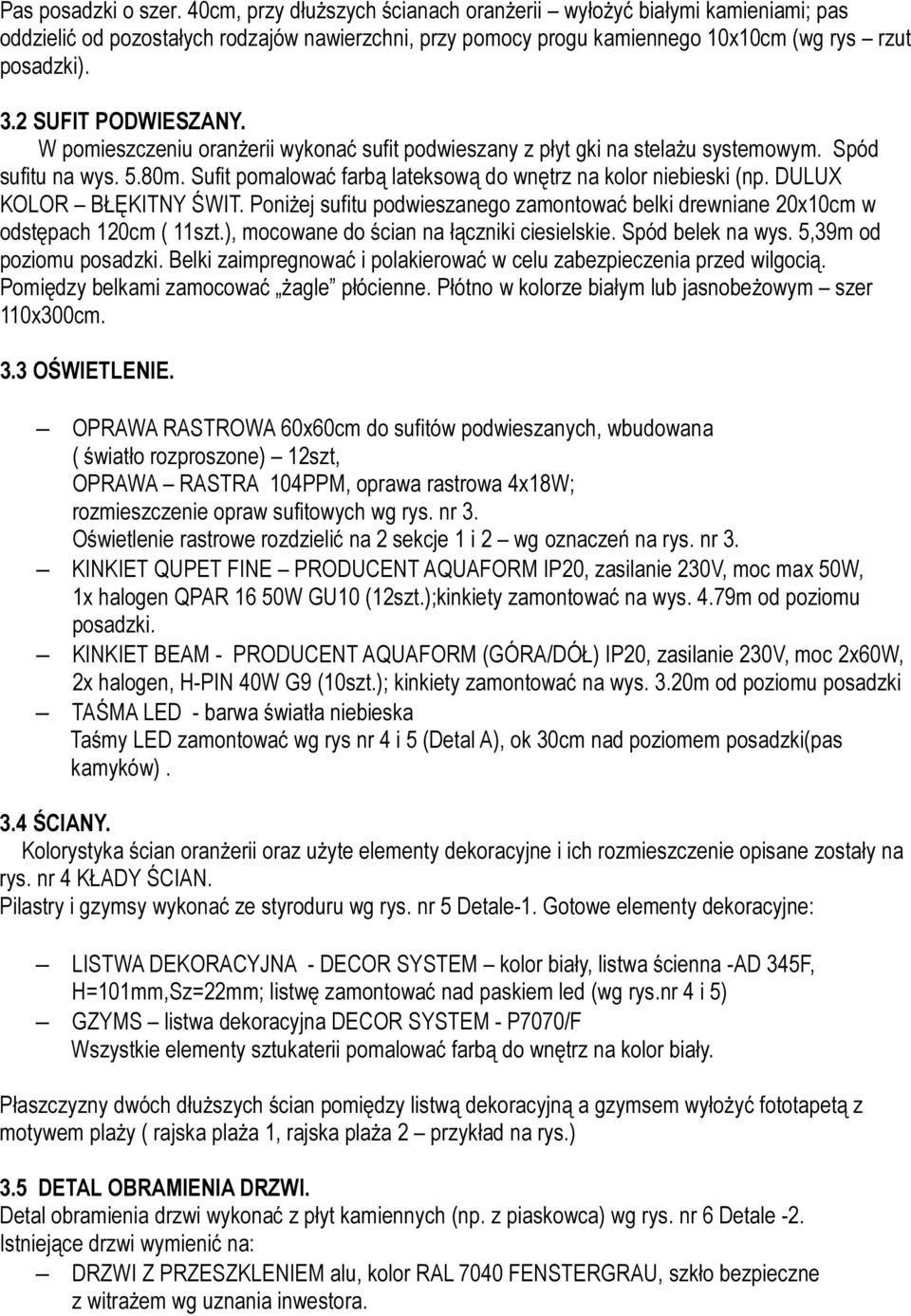

4 Pas posadzki o szer. 40cm, przy dłuższych ścianach oranżerii wyłożyć białymi kamieniami; pas oddzielić od pozostałych rodzajów nawierzchni, przy pomocy progu kamiennego 10x10cm (wg rys rzut posadzki). 3.2 SUFIT PODWIESZANY. W pomieszczeniu oranżerii wykonać sufit podwieszany z płyt gki na stelażu systemowym. Spód sufitu na wys. 5.80m. Sufit pomalować farbą lateksową do wnętrz na kolor niebieski (np. DULUX KOLOR BŁĘKITNY ŚWIT. Poniżej sufitu podwieszanego zamontować belki drewniane 20x10cm w odstępach 120cm ( 11szt.), mocowane do ścian na łączniki ciesielskie. Spód belek na wys. 5,39m od poziomu posadzki. Belki zaimpregnować i polakierować w celu zabezpieczenia przed wilgocią. Pomiędzy belkami zamocować żagle płócienne. Płótno w kolorze białym lub jasnobeżowym szer 110x300cm. 3.3 OŚWIETLENIE. OPRAWA RASTROWA 60x60cm do sufitów podwieszanych, wbudowana ( światło rozproszone) 12szt, OPRAWA RASTRA 104PPM, oprawa rastrowa 4x18W; rozmieszczenie opraw sufitowych wg rys. nr 3. Oświetlenie rastrowe rozdzielić na 2 sekcje 1 i 2 wg oznaczeń na rys. nr 3. KINKIET QUPET FINE PRODUCENT AQUAFORM IP20, zasilanie 230V, moc max 50W, 1x halogen QPAR 16 50W GU10 (12szt.);kinkiety zamontować na wys. 4.79m od poziomu posadzki. KINKIET BEAM - PRODUCENT AQUAFORM (GÓRA/DÓŁ) IP20, zasilanie 230V, moc 2x60W, 2x halogen, H-PIN 40W G9 (10szt.); kinkiety zamontować na wys. 3.20m od poziomu posadzki TAŚMA LED - barwa światła niebieska Taśmy LED zamontować wg rys nr 4 i 5 (Detal A), ok 30cm nad poziomem posadzki(pas kamyków). 3.4 ŚCIANY. Kolorystyka ścian oranżerii oraz użyte elementy dekoracyjne i ich rozmieszczenie opisane zostały na rys. nr 4 KŁADY ŚCIAN. Pilastry i gzymsy wykonać ze styroduru wg rys. nr 5 Detale-1. Gotowe elementy dekoracyjne: LISTWA DEKORACYJNA - DECOR SYSTEM kolor biały, listwa ścienna -AD 345F, H=101mm,Sz=22mm; listwę zamontować nad paskiem led (wg rys.nr 4 i 5) GZYMS listwa dekoracyjna DECOR SYSTEM - P7070/F Wszystkie elementy sztukaterii pomalować farbą do wnętrz na kolor biały. Płaszczyzny dwóch dłuższych ścian pomiędzy listwą dekoracyjną a gzymsem wyłożyć fototapetą z motywem plaży ( rajska plaża 1, rajska plaża 2 przykład na rys.) 3.5 DETAL OBRAMIENIA DRZWI. Detal obramienia drzwi wykonać z płyt kamiennych (np. z piaskowca) wg rys. nr 6 Detale -2. Istniejące drzwi wymienić na: DRZWI Z PRZESZKLENIEM alu, kolor RAL 7040 FENSTERGRAU, szkło bezpieczne z witrażem wg uznania inwestora.

Sufit pomalować farbą lateksową do wnętrz na kolor niebieski (np. DULUX KOLOR BŁĘKITNY ŚWIT. Poniżej sufitu podwieszanego zamontować belki drewniane 20x10cm w odstępach 120cm ( 11szt.

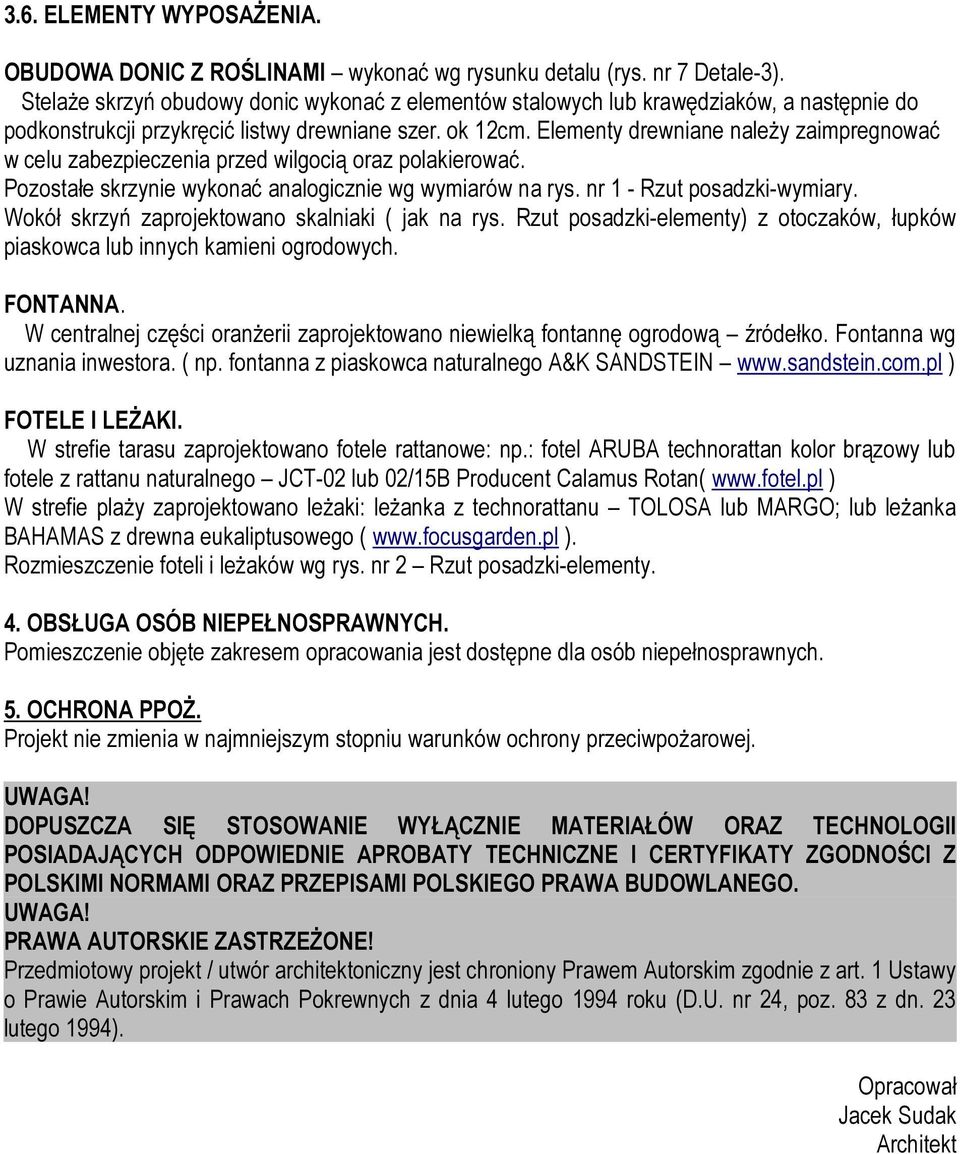

5 3.6. ELEMENTY WYPOSAŻENIA. OBUDOWA DONIC Z ROŚLINAMI wykonać wg rysunku detalu (rys. nr 7 Detale-3). Stelaże skrzyń obudowy donic wykonać z elementów stalowych lub krawędziaków, a następnie do podkonstrukcji przykręcić listwy drewniane szer. ok 12cm. Elementy drewniane należy zaimpregnować w celu zabezpieczenia przed wilgocią oraz polakierować. Pozostałe skrzynie wykonać analogicznie wg wymiarów na rys. nr 1 - Rzut posadzki-wymiary. Wokół skrzyń zaprojektowano skalniaki ( jak na rys. Rzut posadzki-elementy) z otoczaków, łupków piaskowca lub innych kamieni ogrodowych. FONTANNA. W centralnej części oranżerii zaprojektowano niewielką fontannę ogrodową źródełko. Fontanna wg uznania inwestora. ( np. fontanna z piaskowca naturalnego A&K SANDSTEIN ) FOTELE I LEŻAKI. W strefie tarasu zaprojektowano fotele rattanowe: np.: fotel ARUBA technorattan kolor brązowy lub fotele z rattanu naturalnego JCT-02 lub 02/15B Producent Calamus Rotan( ) W strefie plaży zaprojektowano leżaki: leżanka z technorattanu TOLOSA lub MARGO; lub leżanka BAHAMAS z drewna eukaliptusowego ( ). Rozmieszczenie foteli i leżaków wg rys. nr 2 Rzut posadzki-elementy. 4. OBSŁUGA OSÓB NIEPEŁNOSPRAWNYCH. Pomieszczenie objęte zakresem opracowania jest dostępne dla osób niepełnosprawnych. 5. OCHRONA PPOŻ. Projekt nie zmienia w najmniejszym stopniu warunków ochrony przeciwpożarowej. DOPUSZCZA SIĘ STOSOWANIE WYŁĄCZNIE MATERIAŁÓW ORAZ TECHNOLOGII POSIADAJĄCYCH ODPOWIEDNIE APROBATY TECHNICZNE I CERTYFIKATY ZGODNOŚCI Z POLSKIMI NORMAMI ORAZ PRZEPISAMI POLSKIEGO PRAWA BUDOWLANEGO. PRAWA AUTORSKIE ZASTRZEŻONE! Przedmiotowy projekt / utwór architektoniczny jest chroniony Prawem Autorskim zgodnie z art. 1 Ustawy o Prawie Autorskim i Prawach Pokrewnych z dnia 4 lutego 1994 roku (D.U. nr 24, poz. 83 z dn. 23 lutego 1994). Opracował Jacek Sudak Architekt

Elementy drewniane należy zaimpregnować w celu zabezpieczenia przed wilgocią oraz polakierować. Pozostałe skrzynie wykonać analogicznie wg wymiarów na rys. nr 1 - Rzut posadzki-wymiary.
