1 Errata do: OPIS TECHNICZNY DLA PROJEKTU BUDOWLANO WYKONAWCZEGO REMONTU I ARANŻACJI Z WYPOSAŻENIEM WNĘTRZA BIBLIOTEKI FILII 2 PRZY UL. OPATA RYBIŃSKIEGO 9 W GDAŃSKU OLIWIE ADRES INWESTYCJI: Biblioteka Oliwska - filia nr 2 Wojewódzkiej i Miejskiej Biblioteki Publicznej w Gdańsku przy ul. Opata Rybińskiego 9, Gdańsk JEDNOSTKA PROJEKTOWANIA: BIURO OBSŁUGI INWESTYCJI Krzysztof Niemyski Gdańsk, ul. Antygony 49/9, Erratę opracował: arch. Krzysztof Niemyski (Stron 1-21) Strona1

2 Kolorem żółtym oznaczono zmiany w tekście opisu. Strona 2 w p.14 powinno być: KARTY KATALOGOWE DLA WYPOSAŻENIA JAK W: A i B oraz C akcesoria inne dot. wyposażenia Toalet, Kuchni i Sortowni Strona 6 bez: [kącik dla najmłodszych] w dolnym ostatnim wersie Strona 22 w podrozdziale Posadzki pierwsze zdanie powinno być: [W toaletach i wiatrołapie skucie istniejącej posadzki] Strona 24 [W sortowni i Kuchni cokoły z tego samego materiału na wys.10 cm.] Strona 25 w podrozdziale Listwy cokołowe pierwsze zdanie powinno być: [Wysokości 14cm z MDF białe w projektowanym zakresie jak na fot oraz rysunek 15.] Strona 27 [Część ściany jak na wizualizacji i opisie do (T5) Wiatrołap gres 33x33cm rustykalny] Strona 35 [Pom. Wiatrołapu - tapeta winylowa z motywem (T1) i (T5), witryna podświetlana we wnęce A.S.(2) oraz gres rustykalny na części ściany] Strona 44 [W Toalecie 2 dla personelu kinkiet LED] Strona 46 w 4.1 powinno być: [-lustro łazienkowe w ramie chrom mat 90x60cm] Strona 46 w 4.2 powinno być: [-blat typowy z płyty wiórowej laminowanej 120x46x3,2cm] Strona 46 w 4.2 powinno być: [-szafka wisząca pod umywalkowa 80x40x45cm] Strona 46 w 4.2 powinno być: [-lustro łazienkowe w ramie chrom mat 90x60cm] Strona 46 w 4.3 powinno być: [-szafki wiszące 2szt] Strona 48 w TABELI 2 powinno być: TABELA 2 ZESTAWIENIE POMIESZCZEŃ NR PRZEZNACZENIE POWIERZCHNIA POSADZKA SUFIT 1 WIATROŁAP PŁ. CERAMICZNE + WYCIERACZKA SUFIT PODWIESZONY Z KASETONAMI 60X60 CM 2 TOALETA 1 CZYTELNIKÓW 6.01 GRES ISTNIEJĄCY SUFIT PEŁNY Z G-K 3 TOALETA 2 PERSONELU 6.07 GRES ISTNIEJĄCY SUFIT PEŁNY Z G-K 4 WYPOŻYCZALNIA-CZYTELNIA DZIECI I MŁODZIEŻY WYKŁADZINA DYWANOWA/LINOLEUM 5 KUCHNIA 7.05 LINOLEUM 6 SZATNIA PERSONELU 6.59 WYKŁADZINA DYWANOWA 7 SORTOWNIA LINOLEUM + WYCIERACZKA 8 KIEROWNIK 5.81 WYKŁADZINA DYWANOWA 9 WYPOŻYCZALNIA-CZYTELNIA WYKŁADZINA DYWANOWA/GRES SUFIT PODWIESZONY Z KASETONAMI 60X60 CM SUFIT PODWIESZONY Z KASETONAMI 60X60 CM SUFIT PODWIESZONY Z KASETONAMI 60X60 CM SUFIT PODWIESZONY Z KASETONAMI 60X60 CM SUFIT PODWIESZONY Z KASETONAMI 60X60 CM SUFIT PODWIESZONY Z KASETONAMI 60X60 CM Strona 50 w p. 2. TOALETA 1 powinno być: [Malowanie 2x na kolor biały RAL9016 Na posadzkę przewidziano płytki w kształcie heksagonalnym jak w wiatrołapie tyle, że z gresu popielatego.] oraz [Dla uniknięcia efektu olśnienia zaprojektowano stłumione dodatkowe światło na wysięgniku] Strona 53/62 - Obowiązujące kolory dla mebli indywidualnych uwzględnionych w projekcie wyposażenia i aranżacji filii nr 2 powinno być: RAL6021 w miejsce RAL6019 Strona2

3 Strona 62 - powinno być: [14. KARTY KATALOGOWE DLA WYPOSAŻENIA JAK W: A B oraz C Akcesoria inne dot. wyposażenia Toalet, Kuchni i Sortowni (na nośniku cyfrowym w załączeniu do dokumentacji: opis techniczny pełny z załącznikami wyposażenia jak w p.14 - jako integralna część dokumentacji) A. Dostawa i montaż wyposażenia projektowanego indywidualnie B. Dostawa i montaż wyposażenia katalogowego C. Akcesoria inne dot. wyposażenia Toalet, Kuchni i Sortowni] Strona 88 [Półki laminat RAL6021] Strona 92 [Poz.A.19 witryna sklepik w Holu Wiatrołapie. Kolor RAL 6017/6021] Strona3

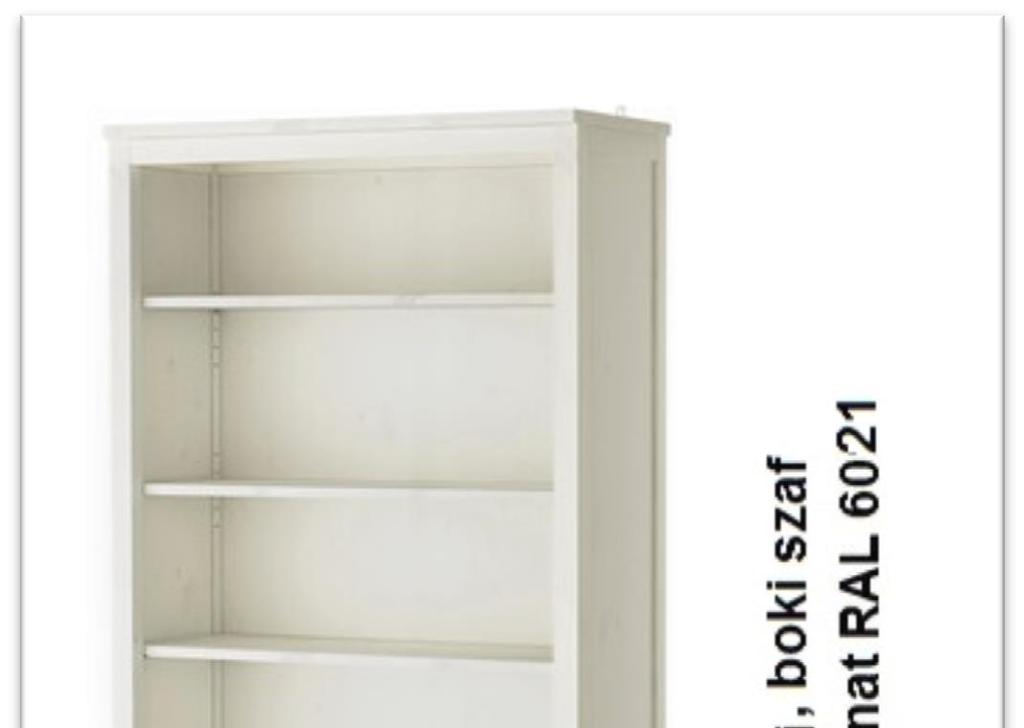

4 Strona 99 brakująca ilustracja regału A.23: Poz.A.23 regał (90x200)cm na czasopisma i książki w Sortowni i za ladą 2 (M5) typu IKEA - 2szt Strona 101 [Poz.A.26 stanowiska komputerowe z półką na komputer (120x60)cm dla czytelników. Aranżacja rys. 1 (M27) 1szt] Strona 103 [Poz. A.28 stół niski 55cm (2szt) i wysoki 73cm (1szt). Aranżacja rys. 1 (M12) ( razem 3szt] Strona 113 [Poz.B.43 szafki toaletowe pod i nad umywalkowa w kol. jasny popielaty RAL9002 Strona 114 [Poz.B.44 stół okrągły z lakierowanej na biało płyty MDF sr. 90cm na stalowej nodze w kolorze RAL7016. Aranżacja rys. 1 (M12A) - 4szt Strona 116 [Poz.B.47 ławka biała rustykalna ze skrzynią do wiatrołapu. Aranżacja rys. 1 (M29) kolor zielony RAL6021-1szt Strona 146 [C. Akcesoria inne dot. wyposażenia Toalet, Kuchni i Sortowni ] Strona4
