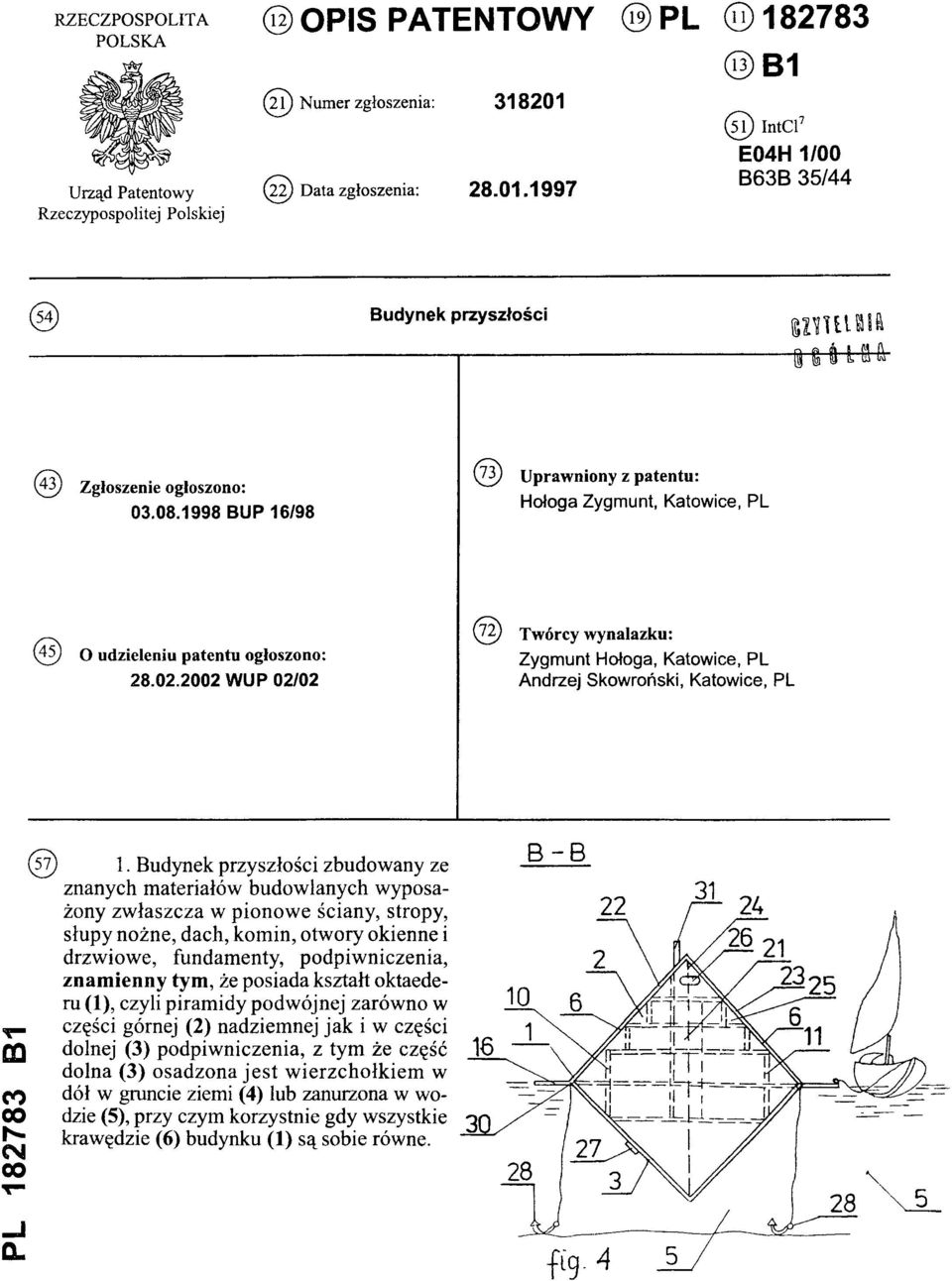

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) B1 (51 ) IntCl7 E04H 1/00 B63B 35/44 ( 5 4 ) Budynek przyszłości (43) Zgłoszenie ogłoszono: BUP 16/98 (73) Uprawniony z patentu: Hołoga Zygmunt, Katowice, PL (45) O udzieleniu patentu ogłoszono: WUP 02/02 (72) Twórcy wynalazku: Zygmunt Hołoga, Katowice, PL Andrzej Skowroński, Katowice, PL PL B1 (57) 1. Budynek przyszłości zbudow any ze znanych m ateriałów budow lanych w yposażony zw łaszcza w pionow e ściany, stropy, słupy nożne, dach, kom in, otwory okienne i drzwiowe, fundamenty, podpiwniczenia, znam ienny tym, że posiada kształt oktaederu (1), czyli piram idy podwójnej zarówno w części górnej (2) nadziemnej jak i w części dolnej (3) podpiw niczenia, z tym że część dolna (3) osadzona je st w ierzchołkiem w dół w gruncie ziemi (4) lub zanurzona w wodzie (5), przy czym korzystnie gdy wszystkie krawędzie (6) budynku (1) są sobie równe. fig 4

1998 BUP 16/98 (73) Uprawniony z patentu: Hołoga Zygmunt, Katowice, PL (45) O udzieleniu patentu ogłoszono: 28.02.

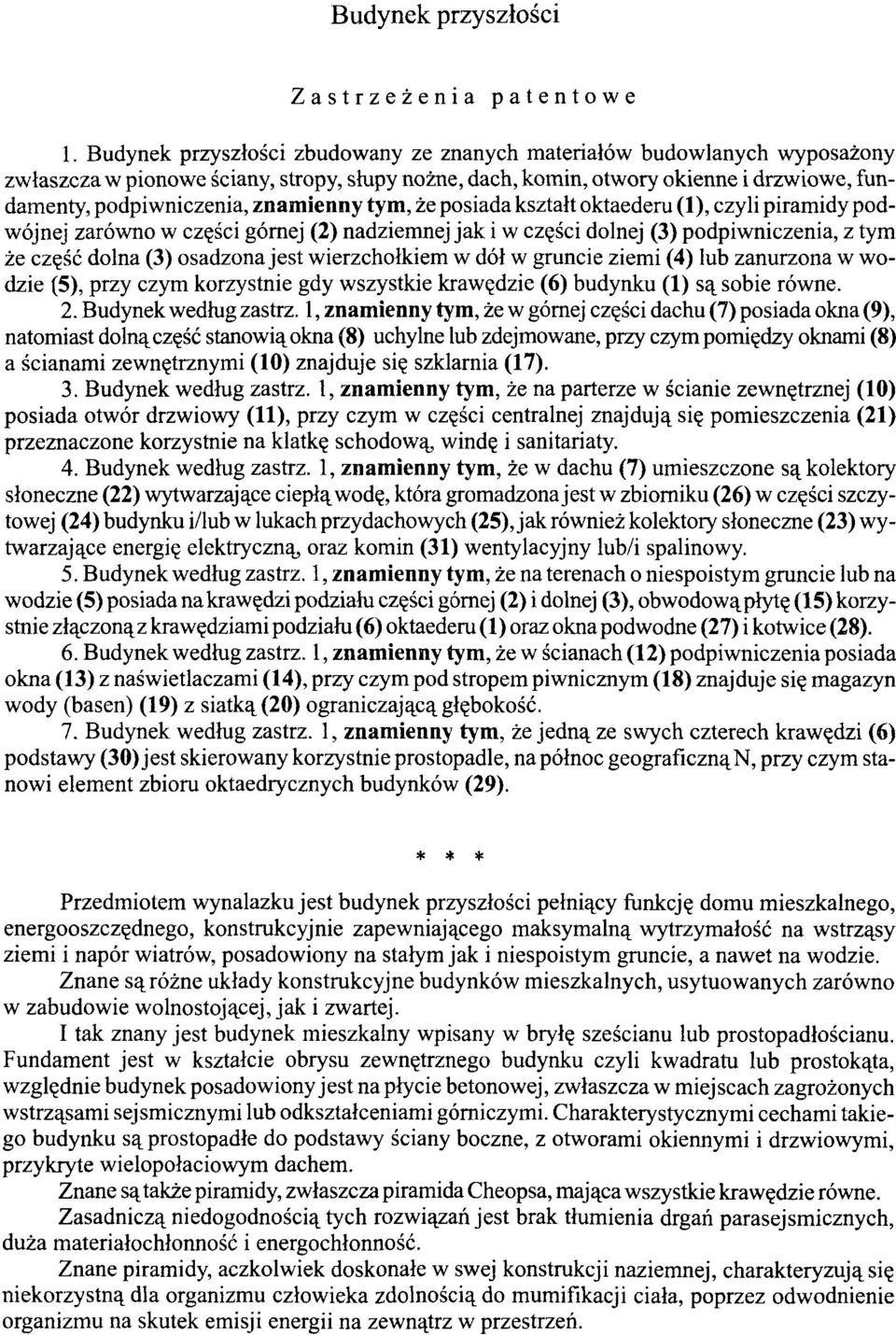

2 Budynek przyszłości Zastrzeżenia patentowe 1. Budynek przyszłości zbudowany ze znanych materiałów budowlanych wyposażony zw łaszcza w pionowe ściany, stropy, słupy nożne, dach, komin, otwory okienne i drzwiowe, fundamenty, podpiwniczenia, znam ienny tym, że posiada kształt oktaederu (1), czyli piram idy podwójnej zarówno w części górnej (2) nadziemnej jak i w części dolnej (3) podpiwniczenia, z tym że część dolna (3) osadzona jest wierzchołkiem w dół w gruncie ziemi (4) lub zanurzona w wodzie (5), przy czym korzystnie gdy wszystkie krawędzie (6) budynku (1) są sobie równe. 2. Budynek według zastrz. 1, znamienny tym, że w górnej części dachu (7) posiada okna (9), natomiast dolną część stanowią okna (8) uchylne lub zdejmowane, przy czym pomiędzy oknami (8) a ścianami zewnętrznymi (10) znajduje się szklarnia (17). 3. Budynek według zastrz. 1, znamienny tym, że na parterze w ścianie zewnętrznej (10) posiada otwór drzwiowy (11), przy czym w części centralnej znajdują się pomieszczenia (21) przeznaczone korzystnie na klatkę schodową, windę i sanitariaty. 4. Budynek według zastrz. 1, znamienny tym, że w dachu (7) umieszczone są kolektory słoneczne (22) wytwarzające ciepłą wodę, która gromadzona jest w zbiorniku (26) w części szczytowej (24) budynku i/lub w lukach przydachowych (25), jak również kolektory słoneczne (23) w y- twarzające energię elektryczną, oraz komin (31) wentylacyjny lub/i spalinowy. 5. Budynek według zastrz. 1, znamienny tym, że na terenach o niespoistym gruncie lub na wodzie (5) posiada na krawędzi podziału części górnej (2) i dolnej (3), obwodową płytę (15) korzystnie złączoną z krawędziami podziału (6) oktaederu (1) oraz okna podwodne (27) i kotwice (28). 6. Budynek według zastrz. 1, znamienny tym, że w ścianach (12) podpiwniczenia posiada okna (13) z naświetlaczami (14), przy czym pod stropem piwnicznym (18) znajduje się magazyn w ody (basen) (19) z siatką (20) ograniczającą głębokość. 7. Budynek według zastrz. 1, znamienny tym, że jedną ze swych czterech krawędzi (6) podstaw y (30) jest skierowany korzystnie prostopadle, na północ geograficzną N, przy czym stanowi elem ent zbioru oktaedrycznych budynków (29). * * * Przedmiotem wynalazku jest budynek przyszłości pełniący funkcję domu mieszkalnego, energooszczędnego, konstrukcyjnie zapewniającego maksymalną wytrzymałość na wstrząsy ziemi i napór wiatrów, posadowiony na stałym jak i niespoistym gruncie, a naw et na wodzie. Znane są różne układy konstrukcyjne budynków mieszkalnych, usytuowanych zarówno w zabudow ie wolnostojącej, jak i zwartej. I tak znany jest budynek mieszkalny wpisany w bryłę sześcianu lub prostopadłościanu. Fundament jest w kształcie obrysu zewnętrznego budynku czyli kwadratu lub prostokąta, względnie budynek posadowiony jest na płycie betonowej, zwłaszcza w miejscach zagrożonych w strząsam i sejsmicznymi lub odkształceniami górniczymi. Charakterystycznym i cechami takiego budynku są prostopadłe do podstawy ściany boczne, z otworami okiennymi i drzwiowymi, przykryte wielopołaciowym dachem. Znane są także piramidy, zwłaszcza piramida Cheopsa, mająca wszystkie krawędzie równe. Zasadniczą niedogodnością tych rozwiązań jest brak tłumienia drgań parasejsmicznych, duża m ateriałochłonność i energochłonność. Znane piramidy, aczkolwiek doskonałe w swej konstrukcji naziemnej, charakteryzują się niekorzystną dla organizmu człowieka zdolnością do mumifikacji ciała, poprzez odwodnienie organizmu na skutek emisji energii na zewnątrz w przestrzeń.

ienny tym, że posiada kształt oktaederu (1), czyli piram idy podwójnej zarówno w części górnej (2) nadziemnej jak i w części dolnej (3) podpiwniczenia, z tym że część dolna (3) osadzona jest

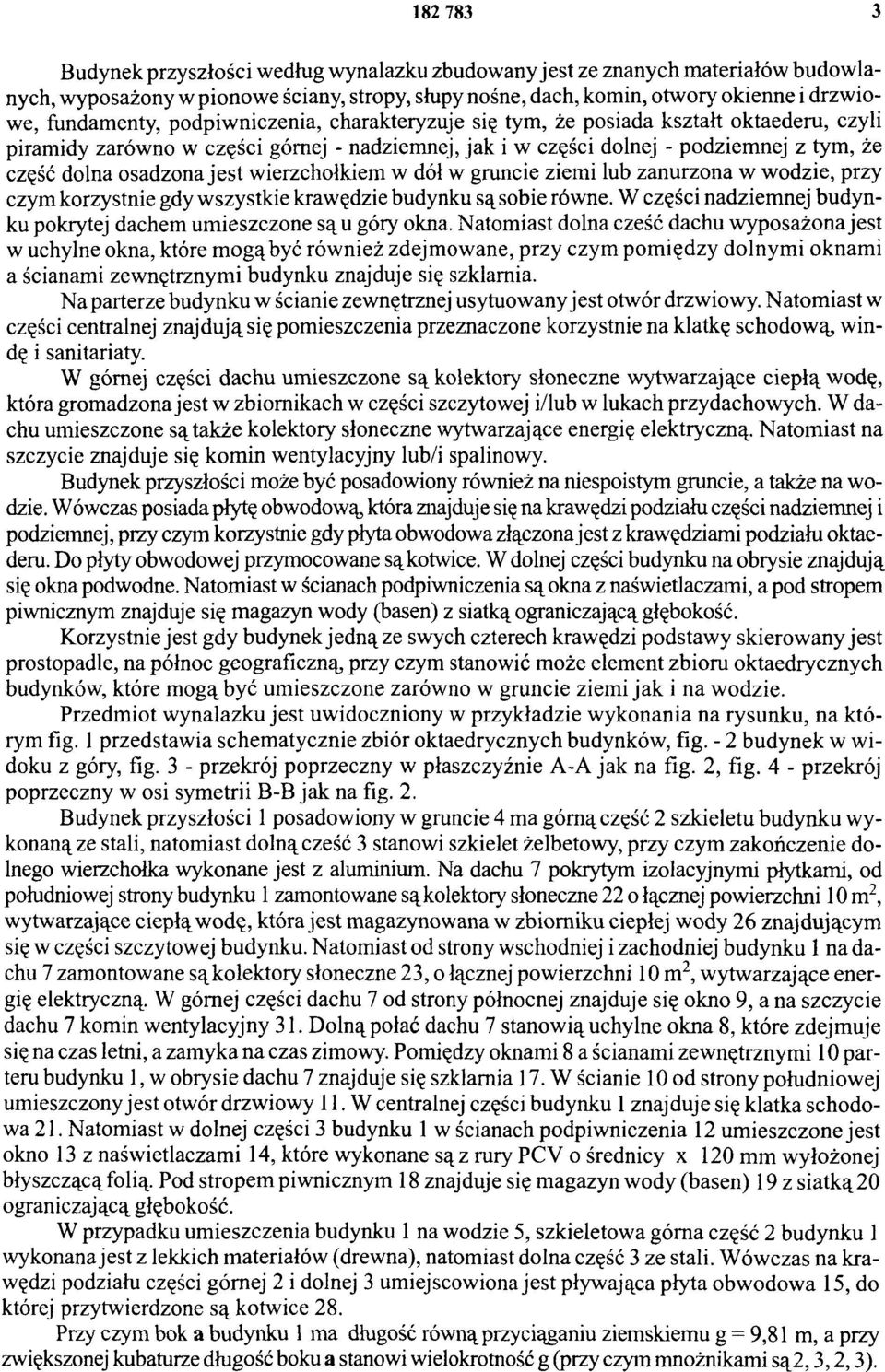

3 Budynek przyszłości według wynalazku zbudowany je st ze znanych m ateriałów budow lanych, wyposażony w pionow e ściany, stropy, słupy nośne, dach, komin, otwory okienne i drzw iowe, fundamenty, podpiwniczenia, charakteryzuje się tym, że posiada kształt oktaederu, czyli piramidy zarówno w części górnej - nadziemnej, jak i w części dolnej - podziemnej z tym, że część dolna osadzona jest wierzchołkiem w dół w gruncie ziemi lub zanurzona w wodzie, przy czym korzystnie gdy w szystkie krawędzie budynku są sobie równe. W części nadziemnej budynku pokrytej dachem umieszczone są u góry okna. Natomiast dolna cześć dachu wyposażona jest w uchylne okna, które m ogą być również zdejmowane, przy czym pom iędzy dolnym i oknami a ścianami zewnętrznymi budynku znajduje się szklarnia. Na parterze budynku w ścianie zewnętrznej usytuowany jest otwór drzwiowy. Natomiast w części centralnej znajdują się pomieszczenia przeznaczone korzystnie na klatkę schodową, w indę i sanitariaty. W górnej części dachu umieszczone są kolektory słoneczne wytwarzające ciepłą wodę, która gromadzona jest w zbiornikach w części szczytowej i/lub w lukach przydachowych. W dachu umieszczone są także kolektory słoneczne wytwarzające energię elektryczną. Natomiast na szczycie znajduje się kom in wentylacyjny lub/i spalinowy. Budynek przyszłości może być posadowiony również na niespoistym gruncie, a także na wodzie. Wówczas posiada płytę obwodową, która znajduje się na krawędzi podziału części nadziemnej i podziemnej, przy czym korzystnie gdy płyta obwodowa złączona jest z krawędziami podziału oktaederu. Do płyty obwodowej przymocowane są kotwice. W dolnej części budynku na obrysie znajdują się okna podwodne. Natomiast w ścianach podpiwniczenia są okna z naświetlaczami, a pod stropem piwnicznym znajduje się magazyn wody (basen) z siatką ograniczającą głębokość. Korzystnie jest gdy budynek jedną ze swych czterech krawędzi podstawy skierowany jest prostopadle, na północ geograficzną, przy czym stanowić może element zbioru oktaedrycznych budynków, które m ogą być umieszczone zarówno w gruncie ziemi jak i na wodzie. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstaw ia schem atycznie zbiór oktaedrycznych budynków, fig. - 2 budynek w w i- doku z góry, fig. 3 - przekrój poprzeczny w płaszczyźnie A-A jak na fig. 2, fig. 4 - przekrój poprzeczny w osi symetrii B-B jak na fig. 2. Budynek przyszłości 1 posadowiony w gruncie 4 ma górną część 2 szkieletu budynku w y- konaną ze stali, natom iast dolną cześć 3 stanowi szkielet żelbetowy, przy czym zakończenie dolnego wierzchołka wykonane jest z aluminium. Na dachu 7 pokrytym izolacyjnymi płytkami, od południowej strony budynku 1 zamontowane są kolektory słoneczne 22 o łącznej powierzchni 10 m2, wytwarzające ciepłą wodę, która jest magazynowana w zbiorniku ciepłej wody 26 znajdującym się w części szczytowej budynku. Natom iast od strony wschodniej i zachodniej budynku 1 na dachu 7 zamontowane są kolektory słoneczne 23, o łącznej powierzchni 10 m 2, wytwarzające energię elektryczną. W górnej części dachu 7 od strony północnej znajduje się okno 9, a na szczycie dachu 7 komin wentylacyjny 31. Dolną połać dachu 7 stanowią uchylne okna 8, które zdejmuje się na czas letni, a zam yka na czas zimowy. Pomiędzy oknami 8 a ścianami zew nętrznym i 10 parteru budynku 1, w obrysie dachu 7 znajduje się szklarnia 17. W ścianie 10 od strony południowej umieszczony jest otwór drzwiowy 11. W centralnej części budynku 1 znajduje się klatka schodowa 21. Natomiast w dolnej części 3 budynku 1 w ścianach podpiwniczenia 12 umieszczone jest okno 13 z naświetlaczami 14, które wykonane są z rury PCV o średnicy x 120 mm wyłożonej błyszczącą folią. Pod stropem piwnicznym 18 znajduje się magazyn wody (basen) 19 z siatką 20 ograniczającą głębokość. W przypadku umieszczenia budynku 1 na wodzie 5, szkieletowa górna część 2 budynku 1 wykonana jest z lekkich materiałów (drewna), natomiast dolna część 3 ze stali. Wówczas na krawędzi podziału części górnej 2 i dolnej 3 umiejscowiona jest pływająca płyta obwodowa 15, do której przytwierdzone są kotwice 28. Przy czym bok a budynku 1 ma długość równą przyciąganiu ziemskiemu g = 9,81 m, a przy zwiększonej kubaturze długość boku a stanowi wielokrotność g (przy czym mnożnikami są 2, 3, 2, 3).

osadzona jest wierzchołkiem w dół w gruncie ziemi lub zanurzona w wodzie, przy czym korzystnie gdy w szystkie krawędzie budynku są sobie równe.

5 fig. 3 fig. 4

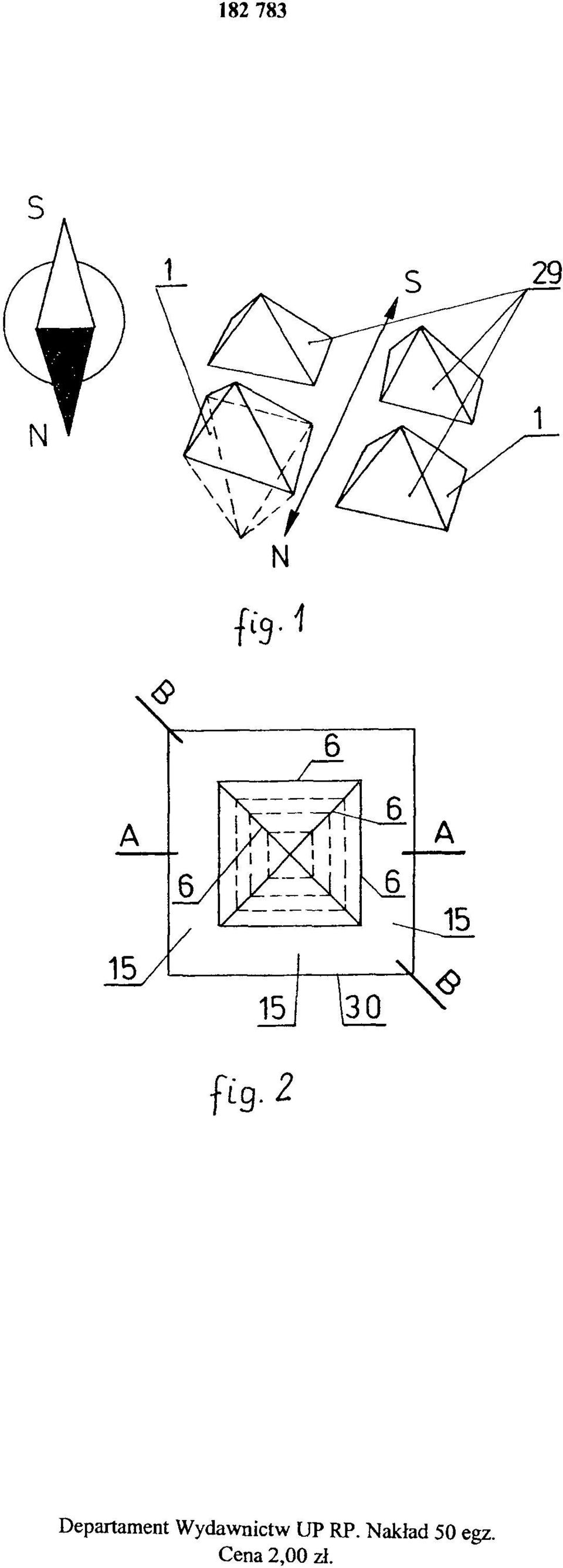

6 f i g. 1 fig. 2 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zł.
