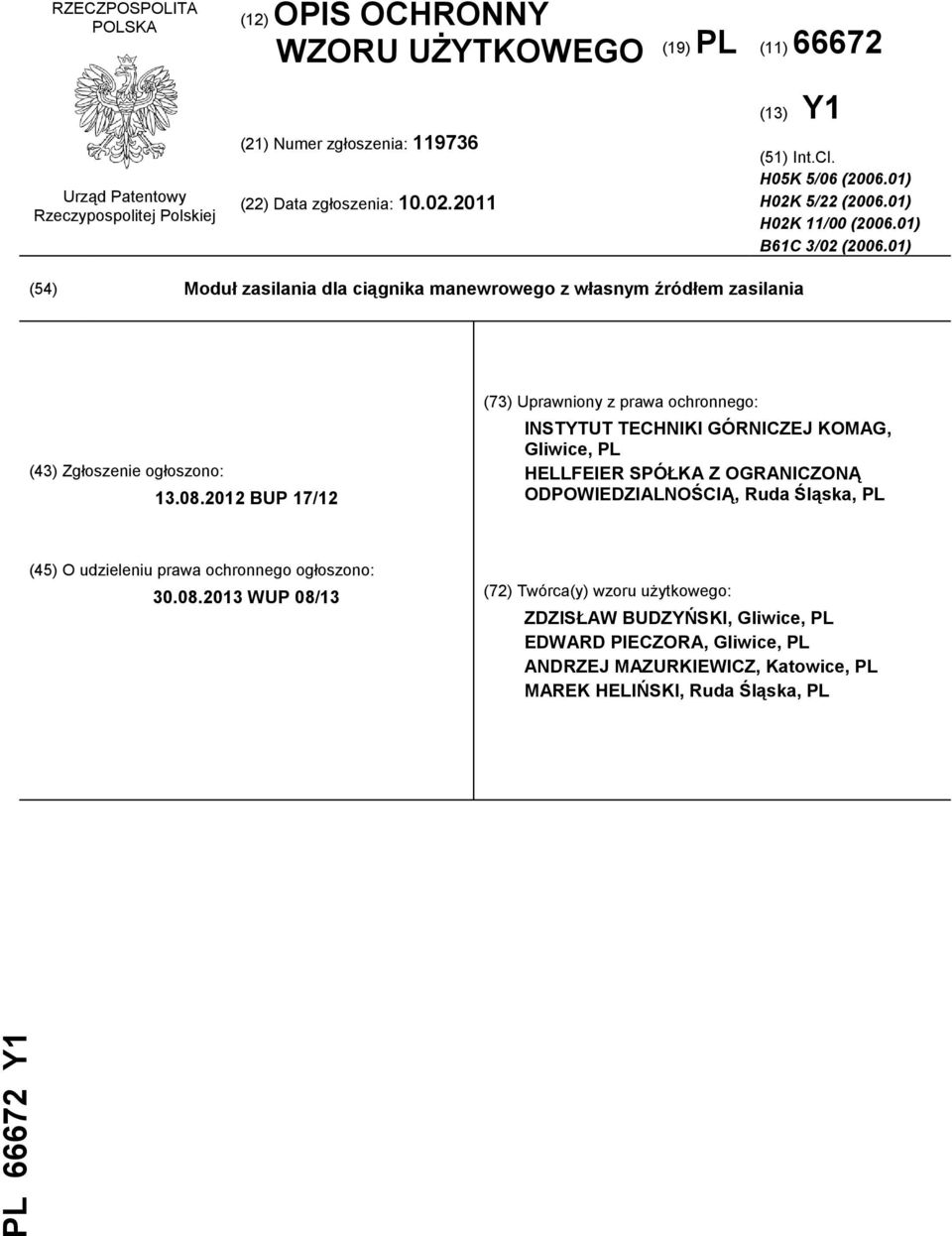

1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. H05K 5/06 ( ) H02K 5/22 ( ) H02K 11/00 ( ) B61C 3/02 ( ) (54) Moduł zasilania dla ciągnika manewrowego z własnym źródłem zasilania (43) Zgłoszenie ogłoszono: BUP 17/12 (73) Uprawniony z prawa ochronnego: INSTYTUT TECHNIKI GÓRNICZEJ KOMAG, Gliwice, PL HELLFEIER SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Ruda Śląska, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/13 (72) Twórca(y) wzoru użytkowego: ZDZISŁAW BUDZYŃSKI, Gliwice, PL EDWARD PIECZORA, Gliwice, PL ANDRZEJ MAZURKIEWICZ, Katowice, PL MAREK HELIŃSKI, Ruda Śląska, PL

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest moduł zasilania dla ciągnika manewrowego z własnym źródłem zasilania, w wykonaniu przeciwwybuchowym. Ciągnik jest przeznaczony do prac przetokowych oraz transportowych, zwłaszcza w pomieszczeniach zagrożonych wybuchem metanu i pyłu węglowego. Powszechnie znane są rozwiązania ciągników manewrowych z napędem spalinowym lub elektrycznym zasilanym za pośrednictwem przewodu z sieci elektroenergetycznej. Stosowane są one w pomieszczeniach zagrożonych wybuchem metanu i/lub pyłu węglowego. Ponadto znany jest z opisu patentowego nr PL ciągnik manewrowy, który posiada zespół napędowy w postaci dwóch silników, zwłaszcza hydraulicznych. Służy on do przemieszczania zestawów nośnych na podwieszanych torach jezdnych, zwłaszcza w kopalniach i przeznaczony jest do pracy w wyrobiskach górniczych o stopniu niebezpieczeństwa wybuchu metanu oraz klasy niebezpieczeństwa wybuchu pyłu węglowego. Ciągnik manewrowy z własnym źródłem zasilania składa się z modułu zasilania, czujników oraz silników samohamownych, połączonych ze sobą elektrycznie za pomocą przewodów elektrycznych. Moduł zasilania według wzoru użytkowego składa się z trzech komór ognioszczelnych: akumulatorowej, aparaturowej i przyłączowej, połączonych ze sobą elektrycznie za pośrednictwem izolatorów przepustowych. W komorze akumulatorowej znajduje się źródło zasilania ciągnika w postaci baterii akumulatorów zestawionej z ogniw. W komorze aparaturowej znajduje się cała aparatura sterownicza i zasilająca z elektronicznym układem mikroprocesorowym połączonym z falownikiem. Ponadto znajdują się w niej zabezpieczenia z układem zabezpieczeń silników oraz układem kontroli stanu izolacji. Na zewnętrznej części komory umieszczone są elementy manipulacyjne obwodów sterowania i zasilania z sygnalizatorem akustycznym, przełącznikami i sensorami. W komorze przyłączowej znajdują są zaciski do połączeń zewnętrznych poprzez wpusty przewodowe ognioszczelne z czujnikami i silnikami oraz siecią elektroenergetyczną w celu doładowania baterii akumulatorów. Falownik jest wykonany w postaci bloku i osadzony w komorze aparaturowej z możliwością wysuwu przez otwór w ścianie komory aparaturowej po otwarciu pokrywy. Przedmiot wzoru użytkowego ukazano na rysunku, na którym fig. 1 przedstawia komory modułu w widoku z boku, po usunięciu pokryw, natomiast fig. 2 przedstawia moduł w widoku z góry, po usunięciu pokryw. Moduł zasilania dla ciągnika manewrowego z własnym źródłem zasilania składa się z trzech komór w kształcie prostopadłościanu, komory akumulatorowej 1, komory aparaturowej 2 oraz komory przyłączowej 3. Komory połączone są ze sobą elektrycznie za pośrednictwem izolatorów przepustowych 4. W komorze akumulatorowej 1 znajdują się akumulatory 5 typu LiFePO4. W komorze aparaturowej 2 znajdują się: elektroniczny układ mikroprocesorowy 6 połączony z falownikiem 7, układ zabezpieczeń silników 8, układ kontroli stanu izolacji 9. Na zewnętrznej części obudowy umieszczone są: sygnalizator akustyczny 10, przełączniki 11 i sensory 12. W komorze przyłączowej 3 znajdują się zaciski 13 do połączeń z zewnętrznymi elementami ciągnika za pośrednictwem wpustów ognioszczelnych 14 zabudowanych na bocznej ścianie komory. Falownik 7 ma postać bloku i jest osadzony w swej komorze z możliwością wysuwu przez otwór po otwarciu pokrywy w ścianie komory aparaturowej 2. Rozwiązanie według wynalazku przewidujące umieszczenie w module zasilania całej aparatury elektrycznej i sterowniczej (wraz z falownikiem i wszystkimi zabezpieczeniami) oraz ogniw w jednej obudowie, podzielonej na trzy komory: przyłączową, akumulatorową i aparaturową jest rozwiązaniem obniżającym w zdecydowany sposób masę wyposażenia elektrycznego, liczbę połączeń elektrycznych zewnętrznych oraz dodatkowych zabezpieczeń elektrycznych. Ponadto zastosowanie jednej skrzyni aparaturowej jest tańsze w wykonaniu oraz w certyfikacji.

3 PL Y1 3 Zastrzeżenia ochronne 1. Moduł zasilania dla ciągnika manewrowego z własnym źródłem zasilania, znamienny tym, że składa się z trzech komór ognioszczelnych zamykanych pokrywami: komory akumulatorowej /1/, komory aparaturowej /2/ oraz komory przyłączowej /3/, które połączone są ze sobą elektrycznie za pośrednictwem izolatorów przepustowych /4/. 2. Moduł według zastrz. 1, znamienny tym, że w komorze akumulatorowej /1/ znajduje się źródło zasilania ciągnika w postaci baterii akumulatorów /5/ zestawionej z ogniw. 3. Moduł zasilania według zastrz. 1, znamienny tym, że wewnątrz komory aparaturowej /2/ umieszczona jest cała aparatura sterownicza i zasilająca z elektronicznym układem mikroprocesorowym /6/ połączonym z falownikiem /7/, a ponadto znajdują się w niej zabezpieczenia z układem zabezpieczeń silników /8/ oraz układem kontroli stanu izolacji /9/, a na zewnętrznej części komory umieszczone są elementy manipulacyjne obwodów sterowania i zasilania z sygnalizatorem akustycznym /10/, przełącznikami /11/ i sensorami /12/. 4. Moduł według zastrz. 1, znamienny tym, że w komorze przyłączowej /3/ znajdują są zaciski do połączeń zewnętrznych poprzez wpusty przewodowe ognioszczelne z czujnikami i silnikami oraz siecią elektroenergetyczną. 5. Moduł zasilania według zastrz. 1, znamienny tym, że falownik /7/ jest wykonany w postaci bloku i osadzony w komorze aparaturowej /2/ z możliwością wysuwu przez otwór w ścianie komory aparaturowej /2/ po otwarciu pokrywy.

4 4 PL Y1 Rysunki

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UP RP
