1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A63G 31/14 ( ) B60P 3/32 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Pawilon rozrywkowy (43) Zgłoszenie ogłoszono: BUP 20/11 (45) O udzieleniu patentu ogłoszono: WUP 11/13 (73) Uprawniony z patentu: STASIAK MAREK, Piotrków Trybunalski, PL (72) Twórca(y) wynalazku: MAREK STASIAK, Piotrków Trybunalski, PL (74) Pełnomocnik: rzecz. pat. Bolesław Kula

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest pawilon rozrywkowy wyposażony w obiekt w postaci domu odwróconego podmurówką fundamentową do góry, zaś wierzchołkiem dachu do dołu. Znany jest stacjonarny obiekt rozrywkowy, który ma postać drewnianego, parterowego domu z poddaszem, posadowionego wierzchołkiem dachu na podłożu, a fundamentem do góry. Dom jest usytuowany ukośnie do poziomu. Takie usytuowanie domu stwarza warunki do chwilowego zaburzenia zmysłu równowagi u osób zwiedzających. Zagadnieniem technicznym postawionym do rozwiązania jest skonstruowanie pawilonu rozrywkowego z domem odwróconym fundamentem do góry, łatwo przemieszczalnego w dowolne miejsce przeznaczenia, odznaczającego się łatwością montażu i demontażu w miejscu postoju. Pawilon rozrywkowy według wynalazku, wyposażony w obiekt w postaci domu odwróconego podmurówką do góry, a wierzchołkiem dachu do dołu, charakteryzuje się tym, że dom jest umieszczony na podwoziu przyczepy transportowej, która jest usytuowana na platformie montażowej, posadowionej na podłożu. Korzystnie platforma montażowa posiada stopy wzdłużne i stopy poprzeczne oraz segment środkowy umieszczony pomiędzy tymi stopami. Przyczepa transportowa jest umieszczona na segmencie środkowym i jest z tym segmentem połączona rozłącznie. Segment środkowy jest z jednej strony połączony ze stopą wzdłużną za pomocą połączenia zawiasowego. Platforma montażowa jest wyposażona w elementy dźwigowe służące do podnoszenia segmentu środkowego, usytuowane na stopie wzdłużnej oraz podnośniki usytuowane na segmencie środkowym, służące do podnoszenia jednego końca przyczepy. Przyczepa transportowa ma rozchylane burty, które pełnią rolę połaci dachowych domu. Przyczepa jest wyposażona w trapezowe wsporniki, będące odpowiednikami krokwi dachowych, oparte na dole na podwoziu i przymocowane do tego podwozia. Do boków wsporników są przymocowane burty przyczepy, zaś na górnych powierzchniach wsporników jest posadowiona płyta stropowa domu, na której są umieszczone kontenery, zestawione w bryłę parteru domu. Korzystnie bryła parteru domu jest zestawiona z sześciu kontenerów rozmieszczonych na planie krzyża. Burty przyczepy są z zewnątrz okryte dachówką, a bryła parteru domu ma na górze obrzeża imitujące podmurówkę. Zaletą wynalazku jest łatwość przemieszczania pawilonu w dowolne miejsce oraz łatwość jego montażu i demontażu na miejscu postoju. Przykład realizacji wynalazku jest pokazany na rysunku, na którym Fig. 1 przedstawia pawilon w widoku z boku, Fig. 2 - pawilon w widoku z przodu, a Fig. 3 przedstawia schemat ustawienia kontenerów parteru domu. Pawilon ma dom 1, składający się z parteru 2 i poddasza 3. Dom 1 jest odwrócony o 180 w stosunku do pozycji przyjmowanej przez budynki konwencjonalne, wskutek czego poddasze 3 znajduje się na dole, a parter 2 na górze. Dom 1 jest usytuowany na przyczepie transportowej 4 i tworzy integralną całość z tą przyczepą 4. Przyczepa 4 ma podwozie 5, które stanowi dolną podstawę poddasza 3, ma też rozchylane burty 6, usytuowane w literę V. Pomiędzy burtami 6 znajdują się trapezowe wsporniki 7, posadowione na podwoziu 5 i przymocowane do tego podwozia 5. Do boków wsporników 7 są przymocowane burty 6, a górne powierzchnie tych wsporników 7 stanowią podpory stropu 8 domu 1, na których jest posadowiony parter 2. Rozchylone burty 6 przyczepy 4, pokryte z zewnątrz dachówką, są jednocześnie ścianami bocznymi poddasza 3 i dachowymi połaciami domu 1. Na podporach stropu 8 są umieszczone kontenery 9, zestawione w bryłę parteru 2 domu 1, składającą się z sześciu kontenerów 9 rozmieszczonych na planie krzyża. Przy górnych krawędziach parteru 2 znajdują się obrzeża 10 imitujące podmurówkę domu 1. W czasie jazdy przyczepa 4 ma burty 6 usytuowane pionowo, jak każda przyczepa konwencjonalna. W miejscu postoju pawilonu przyczepa 4 jest ustawiona na prostokątnej platformie montażowej 11 posadowionej na podłożu i ma rozchylone burty 6. Platforma 11 ma dwie stopy wzdłużne 12 oraz dwie stopy poprzeczne, usytuowane na końcach, nie pokazane na rysunku, ma także segment środkowy 13 umieszczony pomiędzy tymi stopami. Segment środkowy 13 jest z jednej strony połączony ze stopą wzdłużną 12 obrotowo, za pomocą połączenia zawiasowego 14. Przy jednym końcu segment 13 posiada podporę przednią 15, a przy

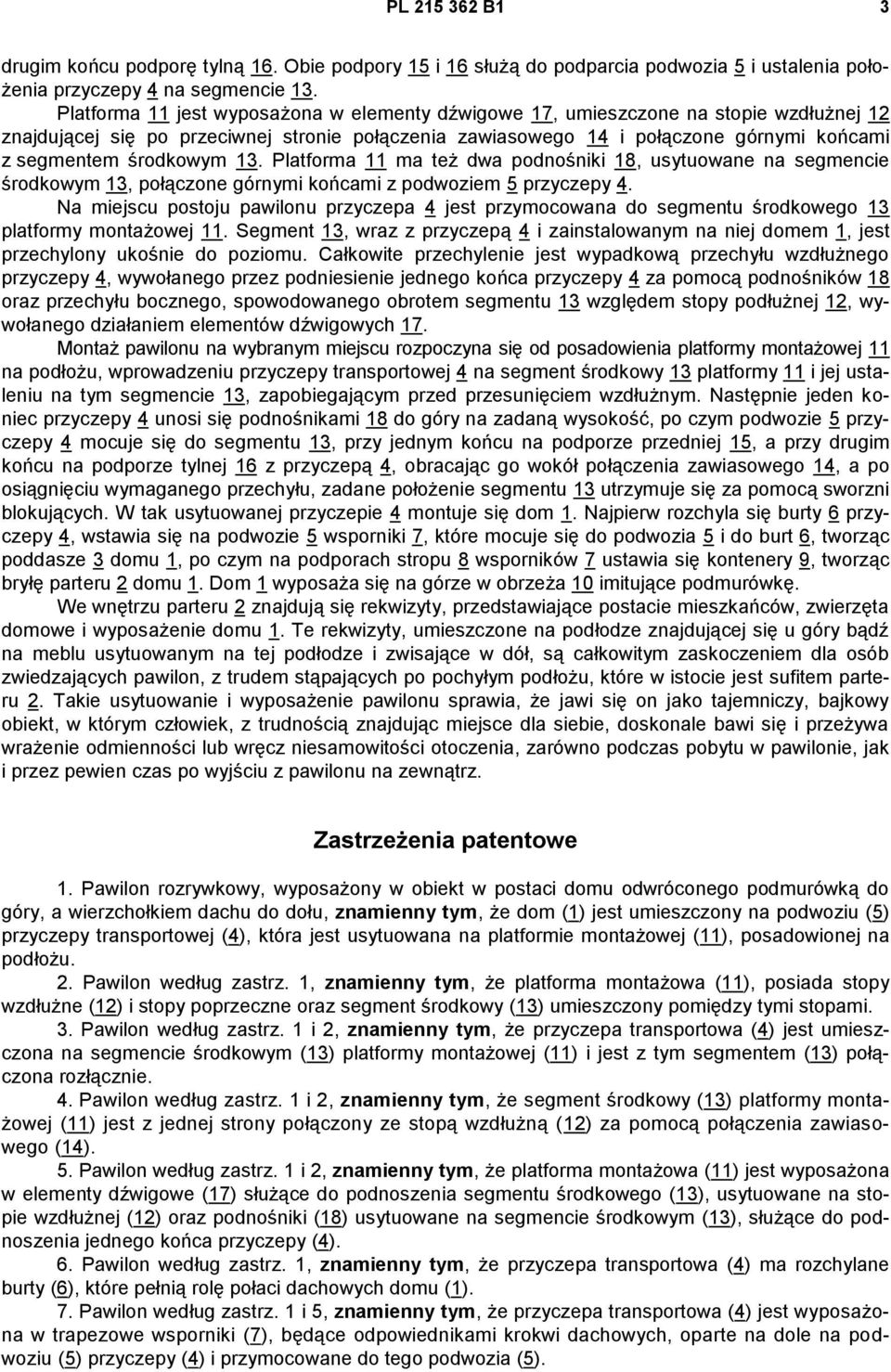

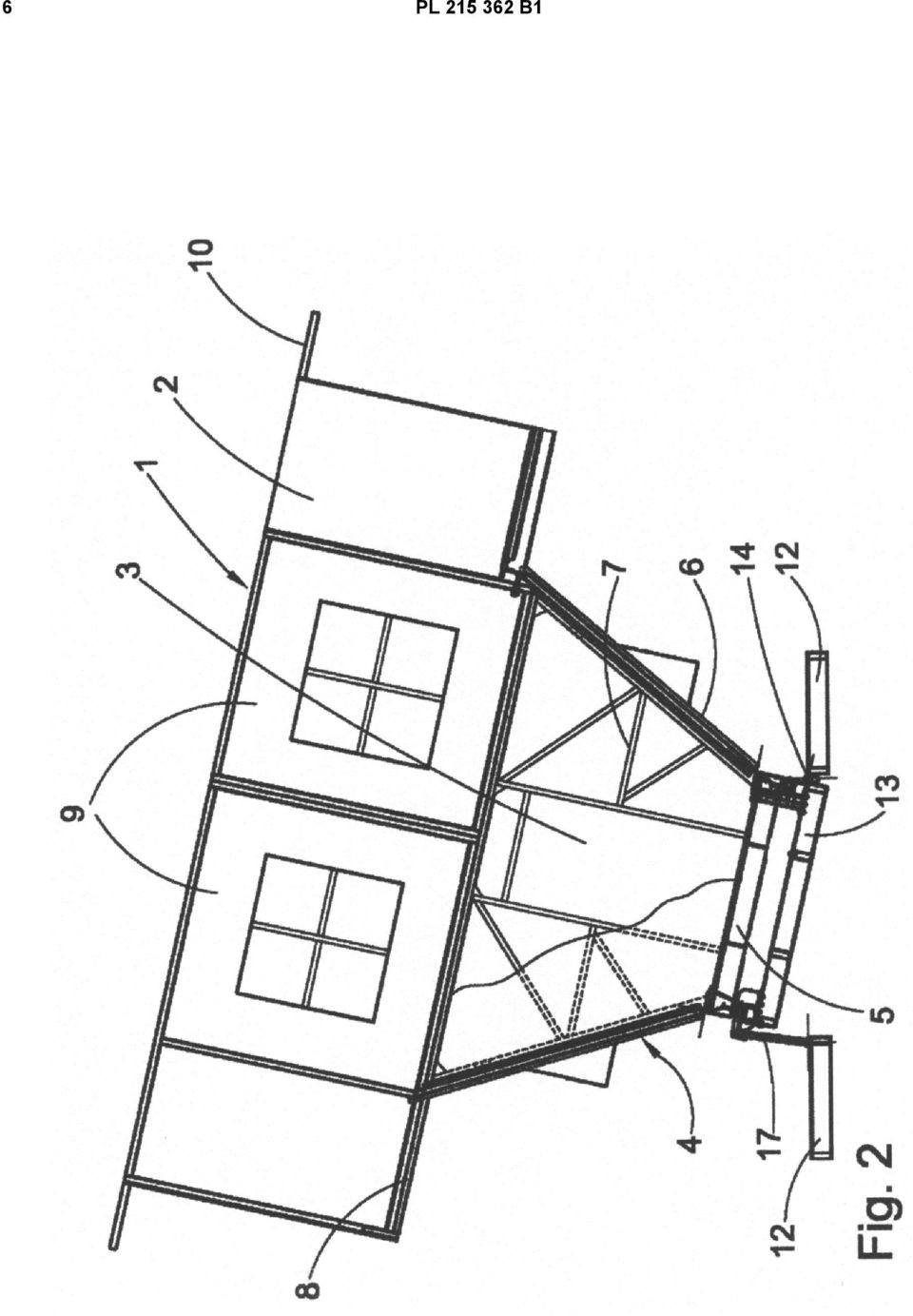

3 PL B1 3 drugim końcu podporę tylną 16. Obie podpory 15 i 16 służą do podparcia podwozia 5 i ustalenia położenia przyczepy 4 na segmencie 13. Platforma 11 jest wyposażona w elementy dźwigowe 17, umieszczone na stopie wzdłużnej 12 znajdującej się po przeciwnej stronie połączenia zawiasowego 14 i połączone górnymi końcami z segmentem środkowym 13. Platforma 11 ma też dwa podnośniki 18, usytuowane na segmencie środkowym 13, połączone górnymi końcami z podwoziem 5 przyczepy 4. Na miejscu postoju pawilonu przyczepa 4 jest przymocowana do segmentu środkowego 13 platformy montażowej 11. Segment 13, wraz z przyczepą 4 i zainstalowanym na niej domem 1, jest przechylony ukośnie do poziomu. Całkowite przechylenie jest wypadkową przechyłu wzdłużnego przyczepy 4, wywołanego przez podniesienie jednego końca przyczepy 4 za pomocą podnośników 18 oraz przechyłu bocznego, spowodowanego obrotem segmentu 13 względem stopy podłużnej 12, wywołanego działaniem elementów dźwigowych 17. Montaż pawilonu na wybranym miejscu rozpoczyna się od posadowienia platformy montażowej 11 na podłożu, wprowadzeniu przyczepy transportowej 4 na segment środkowy 13 platformy 11 i jej ustaleniu na tym segmencie 13, zapobiegającym przed przesunięciem wzdłużnym. Następnie jeden koniec przyczepy 4 unosi się podnośnikami 18 do góry na zadaną wysokość, po czym podwozie 5 przyczepy 4 mocuje się do segmentu 13, przy jednym końcu na podporze przedniej 15, a przy drugim końcu na podporze tylnej 16 z przyczepą 4, obracając go wokół połączenia zawiasowego 14, a po osiągnięciu wymaganego przechyłu, zadane położenie segmentu 13 utrzymuje się za pomocą sworzni blokujących. W tak usytuowanej przyczepie 4 montuje się dom 1. Najpierw rozchyla się burty 6 przyczepy 4, wstawia się na podwozie 5 wsporniki 7, które mocuje się do podwozia 5 i do burt 6, tworząc poddasze 3 domu 1, po czym na podporach stropu 8 wsporników 7 ustawia się kontenery 9, tworząc bryłę parteru 2 domu 1. Dom 1 wyposaża się na górze w obrzeża 10 imitujące podmurówkę. We wnętrzu parteru 2 znajdują się rekwizyty, przedstawiające postacie mieszkańców, zwierzęta domowe i wyposażenie domu 1. Te rekwizyty, umieszczone na podłodze znajdującej się u góry bądź na meblu usytuowanym na tej podłodze i zwisające w dół, są całkowitym zaskoczeniem dla osób zwiedzających pawilon, z trudem stąpających po pochyłym podłożu, które w istocie jest sufitem parteru 2. Takie usytuowanie i wyposażenie pawilonu sprawia, że jawi się on jako tajemniczy, bajkowy obiekt, w którym człowiek, z trudnością znajdując miejsce dla siebie, doskonale bawi się i przeżywa wrażenie odmienności lub wręcz niesamowitości otoczenia, zarówno podczas pobytu w pawilonie, jak i przez pewien czas po wyjściu z pawilonu na zewnątrz. Zastrzeżenia patentowe 1. Pawilon rozrywkowy, wyposażony w obiekt w postaci domu odwróconego podmurówką do góry, a wierzchołkiem dachu do dołu, znamienny tym, że dom (1) jest umieszczony na podwoziu (5) przyczepy transportowej (4), która jest usytuowana na platformie montażowej (11), posadowionej na podłożu. 2. Pawilon według zastrz. 1, znamienny tym, że platforma montażowa (11), posiada stopy wzdłużne (12) i stopy poprzeczne oraz segment środkowy (13) umieszczony pomiędzy tymi stopami. 3. Pawilon według zastrz. 1 i 2, znamienny tym, że przyczepa transportowa (4) jest umieszczona na segmencie środkowym (13) platformy montażowej (11) i jest z tym segmentem (13) połączona rozłącznie. 4. Pawilon według zastrz. 1 i 2, znamienny tym, że segment środkowy (13) platformy montażowej (11) jest z jednej strony połączony ze stopą wzdłużną (12) za pomocą połączenia zawiasowego (14). 5. Pawilon według zastrz. 1 i 2, znamienny tym, że platforma montażowa (11) jest wyposażona w elementy dźwigowe (17) służące do podnoszenia segmentu środkowego (13), usytuowane na stopie wzdłużnej (12) oraz podnośniki (18) usytuowane na segmencie środkowym (13), służące do podnoszenia jednego końca przyczepy (4). 6. Pawilon według zastrz. 1, znamienny tym, że przyczepa transportowa (4) ma rozchylane burty (6), które pełnią rolę połaci dachowych domu (1). 7. Pawilon według zastrz. 1 i 5, znamienny tym, że przyczepa transportowa (4) jest wyposażona w trapezowe wsporniki (7), będące odpowiednikami krokwi dachowych, oparte na dole na podwoziu (5) przyczepy (4) i przymocowane do tego podwozia (5).

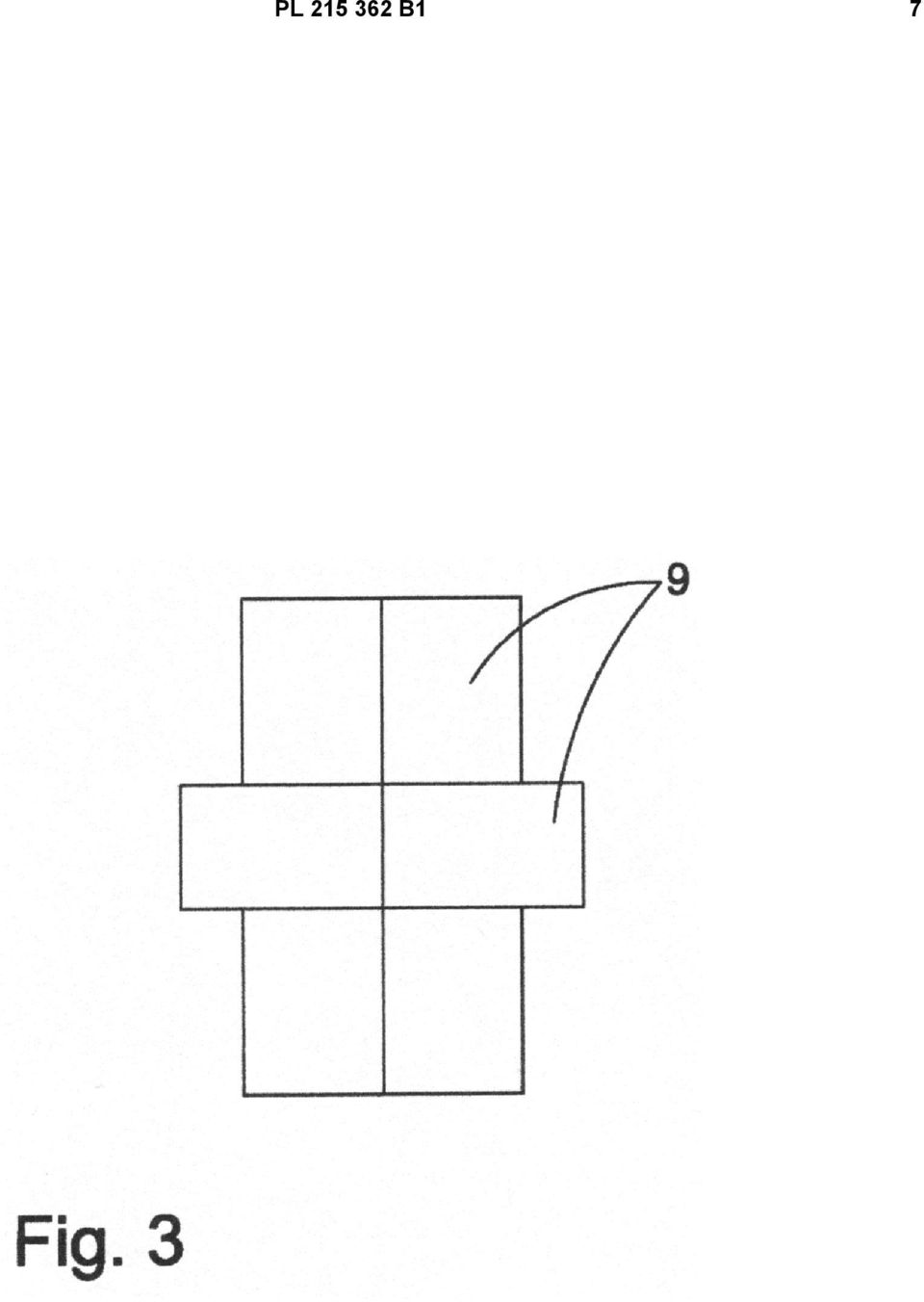

4 4 PL B1 8. Pawilon według zastrz. 1 i 6, znamienny tym, że do boków wsporników (7) są przymocowane burty (6) przyczepy (4), zaś na górnych powierzchniach wsporników (7) jest posadowiona płyta stropowa (8) domu (1), na której są umieszczone kontenery (9), zestawione w bryłę parteru (2) domu (1). 9. Pawilon według zastrz. 1 i 8, znamienny tym, że bryła parteru (2) domu (1) jest zestawiona z sześciu kontenerów (9) rozmieszczonych na planie krzyża. 10. Pawilon według zastrz. 1 i 8, znamienny tym, że burty (6) przyczepy (4) są z zewnątrz okryte dachówką, a bryła parteru (2) domu (1) ma na górze obrzeża (10) imitujące podmurówkę.

5 PL B1 5 Rysunki

6 6 PL B1

7 PL B1 7

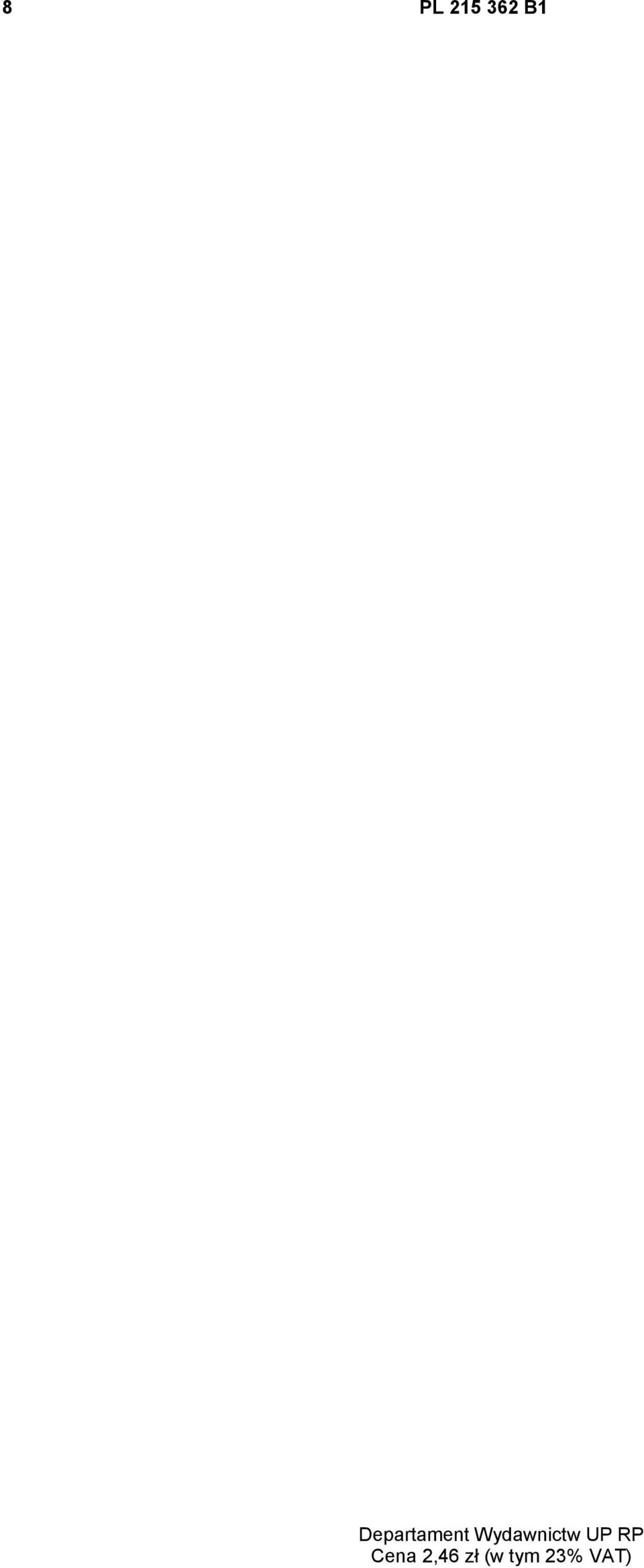

8 8 PL B1 Departament Wydawnictw UP RP Cena 2,46 zł (w tym 23% VAT)
