1 GOSPODARKA PRZESTRZENNA, II STOPIEŃ, SEM. 03 Instytut Projektowania Urbanistycznego Katedra Kształtowania Środowiska Mieszkaniowego Przedmiot: ŚRODOWISKO MIESZKANIOWE Prowadzący przedmiot: prof. dr hab. inż. arch. Grażyna Schneider-Skalska Wykład: Budowanie struktury obszaru mieszkaniowego

2 - Skala analiz i diagnoza - Spójność przestrzenno-funkcjonalna z miastem czy niezależność jednostek - Budowa struktury obszaru mieszkaniowego modele i program - Budowa struktury obszaru mieszkaniowego wykształcenie/uczytelnienie struktury przekształcenia i rehabilitacja budowa nowej struktury - idea i koncepcja - Programowanie rola wskaźników urbanistycznych

3 POTRZEBY I MOŻLIWOŚCI TWORZYWO ZASADY I MODELE analiza i diagnoza funkcjonalna przestrzenna społeczna w skali miasta bezpośredniego otoczenia obszaru szara brązowa zielona niebieska czerwona zasady projektowania zrównoważonego modele teoretyczne

4 POTRZEBY I MOŻLIWOŚCI TWORZYWO ZASADY I MODELE analiza i diagnoza funkcjonalna przestrzenna społeczna w skali miasta bezpośredniego otoczenia obszaru szara brązowa zielona niebieska czerwona zasady projektowania zrównoważonego modele teoretyczne

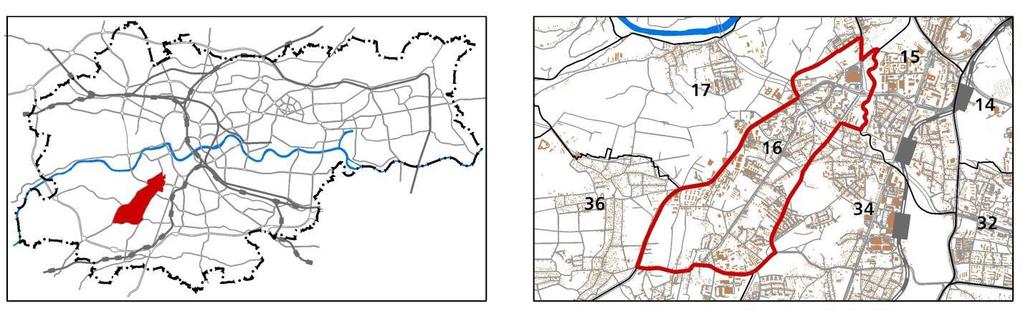

5 SKALA MIASTA SKALA BEZPOŚREDNIEGO OTOCZENIA

6 SKALA OBSZARU

7 POTRZEBY I MOŻLIWOŚCI TWORZYWO ZASADY I MODELE analiza i diagnoza funkcjonalna przestrzenna społeczna w skali miasta bezpośredniego otoczenia obszaru szara brązowa zielona niebieska czerwona zasady projektowania zrównoważonego modele teoretyczne

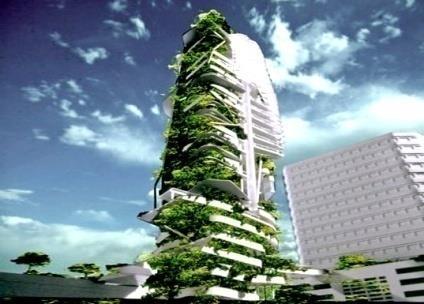

Systemy struktury ekologicznej miasta wg Kena Yeanga: - zielona : elementy natury : korytarze przyrodnicze, tereny otwarte, siedliska flory i fauny - niebieska : zarządzanie

8 Systemy struktury ekologicznej miasta wg Kena Yeanga: - zielona : elementy natury : korytarze przyrodnicze, tereny otwarte, siedliska flory i fauny - niebieska : zarządzanie gospodarką wodną, w tym zarządzanie wodami opadowymi i retencja - szara: transport i instalacje techniczne -Infrastruktura czerwona: środowisko zbudowane i systemy społeczne i polityczne

9 - szara: transport i instalacje techniczne - brązowa: środowisko zbudowane - zielona : elementy natury : korytarze przyrodnicze, tereny otwarte, siedliska flory i fauny, ukształtowanie terenu - niebieska : zarządzanie gospodarką wodną, w tym zarządzanie wodami opadowymi i retencja - czerwona: społeczna przestrzenie społeczne i inne elementy związane z aktywnością ludzi

10 POTRZEBY I MOŻLIWOŚCI TWORZYWO ZASADY I MODELE analiza i diagnoza funkcjonalna przestrzenna społeczna w skali miasta bezpośredniego otoczenia obszaru szara brązowa zielona niebieska czerwona zasady projektowania zrównoważonego modele teoretyczne

11 wyzwanie konieczność rozsądek zrównoważony rozwój i zasady projektowania zrównoważonego 3R reduce, reuse, recycle szacunek dla miejsca szacunek dla użytkownika energooszczędność odnawialne źródła energii

12 POTRZEBY I MOŻLIWOŚCI TWORZYWO ZASADY I MODELE analiza i diagnoza funkcjonalna przestrzenna społeczna w skali miasta bezpośredniego otoczenia obszaru szara brązowa zielona niebieska czerwona zasady projektowania zrównoważonego modele teoretyczne

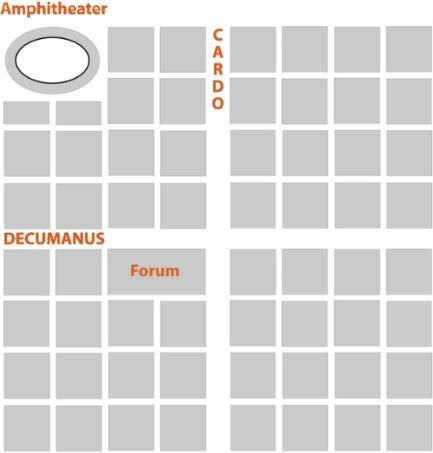

13 BUDOWA MODELU MODEL wzór, według którego coś jest lub ma być wykonywane do budowy modelu konieczne są zasady obóz rzymski miasto renesansowe jednostka sąsiedzka

14 koncepcja i pojęcie jednostki sąsiedzkiej Clarence Perry ( ) - 7 zasad: 1. Życie społeczne miało być skoncentrowane wewnątrz jednostki sąsiedzkiej. Z dala od ulicznego zgiełku oraz przemysłowego krajobrazu. 2. Szkoła powinna być zlokalizowana w centrum jednostki tak, aby dzieci nie musiały przekraczać żadnej głównej arterii komunikacyjnej. W odległości nie większej niż pół mili od domu. (mila = 1,6 km) 3. Przy szkole powinno się lokalizować tereny rekreacyjne udostępnione dla całej społeczności. Szkoła stanowiła lokalne centrum osiedla. 4. Dookoła jednostki sytuowane były główne drogi. Dzięki temu jednostka sąsiedzka posiadała wyraźne granice a jednocześnie eliminowany był ruch samochodowy wewnątrz osiedla. 5. Drogi wewnętrzne często przybierały krzywe formy celem tego zabiegu było zniechęcenie do poruszania się po nich samochodami oraz zapewnienie bezpieczeństwa mieszkańcom. Miała być widoczna różnica w hierarchii dróg okalających jednostkę i tych wewnątrz niej. 6. Usługi lokalizowano wzdłuż zewnętrznych arterii (najlepiej przy skrzyżowaniach ulic) ograniczano w ten sposób ruch zewnętrzny (dostawcy do sklepów, klienci z innych dzielnic itp.). 7. Co najmniej 10% terenów powinno zostać przeznaczone na parki oraz przestrzenie otwarte umożliwiające wypoczynek oraz stwarzające szanse na nawiązanie interakcji pomiędzy mieszkańcami.

zespół mieszkaniowy Można przyjąć, że zespół mieszkaniowy jest

przestrzennie, wyróżnia się formalnie, jej wielkość wynika z pieszej

15 zespół mieszkaniowy Można przyjąć, że zespół mieszkaniowy jest jednostką wyjściową, która jest w sposób wyczuwalny zidentyfikowana przestrzennie, wyróżnia się formalnie, jej wielkość wynika z pieszej dostępności przestrzeni publicznej umożliwiającej kontakty międzyludzkie. Za wielkość spełniającą te warunki można uznać jednostkę dla 500 do 2000 mieszkańców. Mniejszą komórkę stanowi podwórko/wnętrze, które odpowiada ilości do ok. 500 mieszkańców. W tej grupie następuje bliższe poznanie dzieci i dorosłych korzystających z wspólnej przestrzeni społecznej

Here you can see that the theories of Le

Coyote Valley, San Jose, Kalifornia, proj.

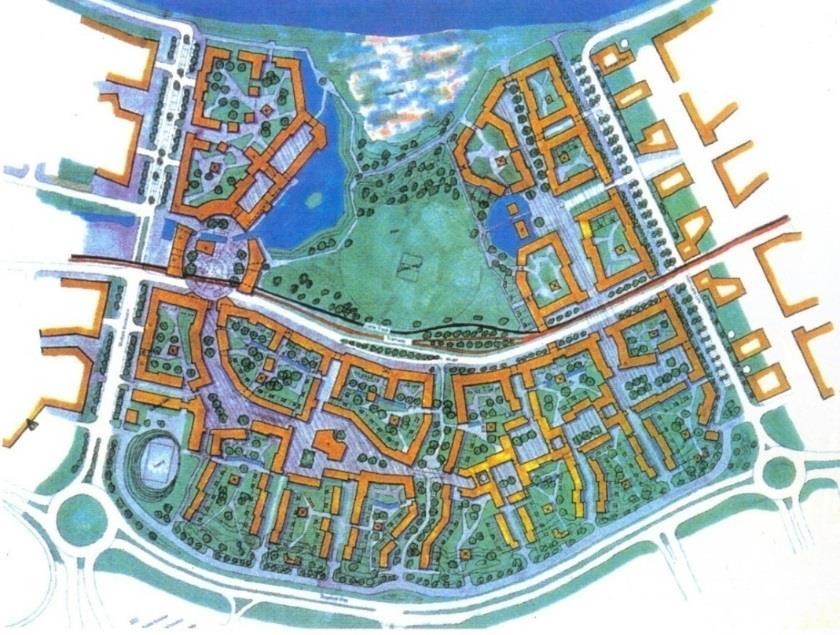

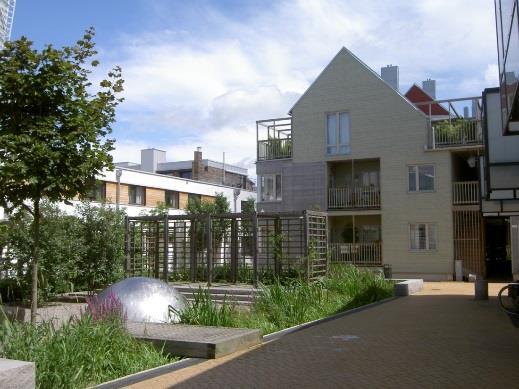

22 CHANDIGARH (lata 50. XXw. Le Corbusier But I still love it! Here you can see that the theories of Le Corbusier were brilliant and work, despite of the plan being a little too quadratic. A city needs enough air, sun and space". Coyote Valley, San Jose, Kalifornia, proj. WRT Solomon E.T.C. (początek XXI wieku) Millennium Village,Londyn, Ralph Erskine (XX/XXI wiek)

24 MODEL = ZASADY WIEDZA, BADANIA, PRZEKONANIA, TEORIE + PROGRAM I ROZMIESZCZENIE PROGRAMU W PRZESTRZENI (POTRZEBY, WSKAŹNIKI, PROMIENIE DOSTĘPNOŚCI)

25 PR Zespół pod kierunkiem prof. W. Cęckiewicza

28 Cities for a small country, Richard Rogers & Anne Power, 2000

29 Cities for a small country, Richard Rogers & Anne Power, 2000

32 KOMFORT PRZESTRZENNY skala, proporcje, systemy przestrzeni społecznych, estetyka, kontakt z naturą

33 KOMFORT UŻYTKOWANIA program, parametry, dostępność Zapewniony pieszy dostęp (2 min.) do wszystkich podstawowych usług i przystanków komunikacji masowej

34 KOMFORT KLIMATYCZNY skład powietrza, wymiana powietrza, temperatura, wilgotność, nasłonecznienie

35 KOMFORT AKUSTYCZNY ochrona przed hałasem komunikacyjnym, bytowym innym

36 WSKAŹNIKI Podstawa: Krajowe przepisy urbanistyczne w zakresie zasad zabudowy i zagospodarowania terenu uwzgledniające przeznaczenie terenu oraz wielkość jednostki osiedleń (załącznik do ustawy o planowaniu i zagospodarowaniu przestrzennym - projekt) Krajowe przepisy urbanistyczne (załącznik do ustawy) projekt z Grażyna Dąbrowska-Milewska Standardy urbanistyczne jako narzędzie racjonalnej gospodarki terenami w mieście Grażyna Schneider-Skalska Kształtowanie zdrowego środowiska mieszkaniowego. Wybrane zagadnienia Jan Maciej Chmielewski Teoria urbanistyki w projektowaniu i planowaniu miast Wskaźniki - Intensywność zabudowy (w miastach pow. 200 tys. M) + pow. całkowitej zabudowy do powierzchni działki w zabudowie wysokiej (pow. 9 kond. i 25 m wysokości) 1,6; w zabudowie średniej (od. ok. 4-5 kond. do 9 kond) 1,2 w zabudowie niskiej (do 4-5 kond. i 12 m. wysokości) 0,8 - Pow. mieszkań - 30m2 pow. og./1m; - Mieszkańcy - 2,5M/1 mieszkanie

37 - Powierzchnia biologicznie czynna na obszarze mieszkaniowym (w strefie mieszkaniowej) - w zabudowie wysokiej i średniej - minimum 25% powierzchni terenu, - w zabudowie niskiej min. 30% Uwaga: zieleń na dachach nie powinna być uwzględniana do osiągania minimum w strefach mieszkaniowej i przedmiejskiej - Powierzchnia dojazdów i dojść max 50% pow. zabudowy lecz nie mniej niż 10% powierzchni terenu - tereny urządzone zieleni osiedlowej i wypoczynku z placami zabaw nie mniej niż 20% powierzchni terenu, z czego min. 15% na place zabaw dla dzieci, 35% dla młodzieży - plac zabaw i rekreacja dla młodzieży w ilości po 1 na 2500m2 całkowitej powierzchni mieszkań. - powierzchnia biologicznie czynna na placach zabaw dla dzieci i miejscach rekreacyjnych dla ludzi starszych i niepełnosprawnych min. 30% powierzchni - przedszkola 2 msc na 2500m2 całkowitej powierzchni mieszkań - szkoły podstawowe 6 msc na 2500m2 całkowitej powierzchni mieszkań - gimnazja 4 msc na 2500m2 całkowitej powierzchni mieszkań

38 promienie dostępności przystanki komunikacji masowej 300m UHRG usługi podstawowe 300m usługi wyższego rzędu 800m centrum handlowe w zespole jednostek strukturalnych 1500m UOiZ punkt opieki nad dziećmi 50m przedszkole 200m szkoła elementarna/podstawowa m szkoła średnia m zespół szkół średnich 1500m żłobek 1500m US i R ogród społeczny 50m plac zabaw 50m (0-3 lat 3-6) teren wypoczynku dla ludzi starszych 50m tereny sportu osiedlowego 800m sport wyczynowy m

39 Wskaźniki szczegółowe komunikacja - 1 msc parkingowe (25m2) /1 mieszkanie przy zabudowie: 3-4 kond. max. 75% msc parkingowych na terenie; 5-9 kond. max 50% msc parkingowych na terenie; skala i wielkość wnętrza w zabudowie - proporcje wnętrza sąsiedzkiego 1:3 - minimalna szerokość ulicy lokalnej w liniach zabudowy mieszkaniowej, przy założonym standardzie słonecznego oświetlenia elewacji uprzywilejowanej 3 godziny w dniach 21 marca i 21 września - w zależności od usytuowania osi ulicy względem stron świata od 1,5 3 h rekreacja i sport - przestrzeń rekreacyjna otwarta przy ilości większej niż 75 mieszkań, o pow. ok. 2 ha /1000 M: W tym: - plac zabaw dla dzieci najmłodszych w wieku 0-5lat, pozostający w kontakcie wzrokowym i głosowym z mieszkaniami - 5m2/1 mieszkanie - na plac dla dzieci starszych (5-10 lat), 5m2/1mieszkanie, powierzchnia minimalna: 250m2, Uwaga: czas nasłonecznienia placu zabaw dla dzieci - minimum 4 godziny, liczone w dniach równonocny (21 marca i 21 września) w godzinach plac społeczny - od m2 - tereny sportu osiedlowego 4,0m2/1M - sport wyczynowy 1,2m2/1M

40 Dziękuję za uwagę najważniejsza jest czytelna struktura Malmo, Bo01 Madryt, dzielnica Carabanchel liff Moughtin Urban Design, Green Dimentions Malmo, Bo01 San Jose, California, 2006 Douglas Farr, Sustainable Urbanism
