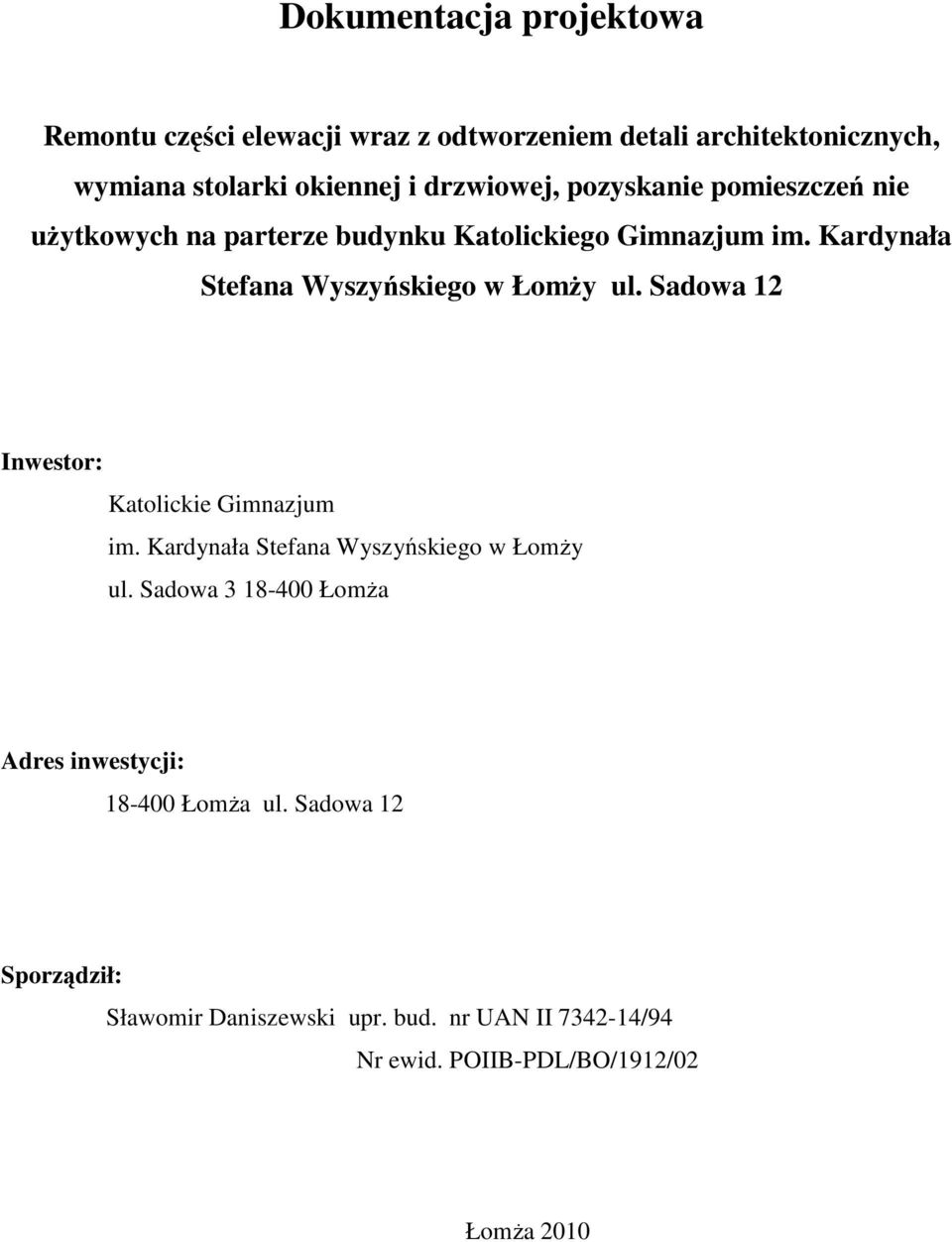

1 Dokumentacja projektowa Remontu części elewacji wraz z odtworzeniem detali architektonicznych, wymiana stolarki okiennej i drzwiowej, pozyskanie pomieszczeń nie użytkowych na parterze budynku Katolickiego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Łomży ul. Sadowa 12 Inwestor: Katolickie Gimnazjum im. Kardynała Stefana Wyszyńskiego w Łomży ul. Sadowa Łomża Adres inwestycji: Łomża ul. Sadowa 12 Sporządził: Sławomir Daniszewski upr. bud. nr UAN II /94 Nr ewid. POIIB-PDL/BO/1912/02 Łomża 2010

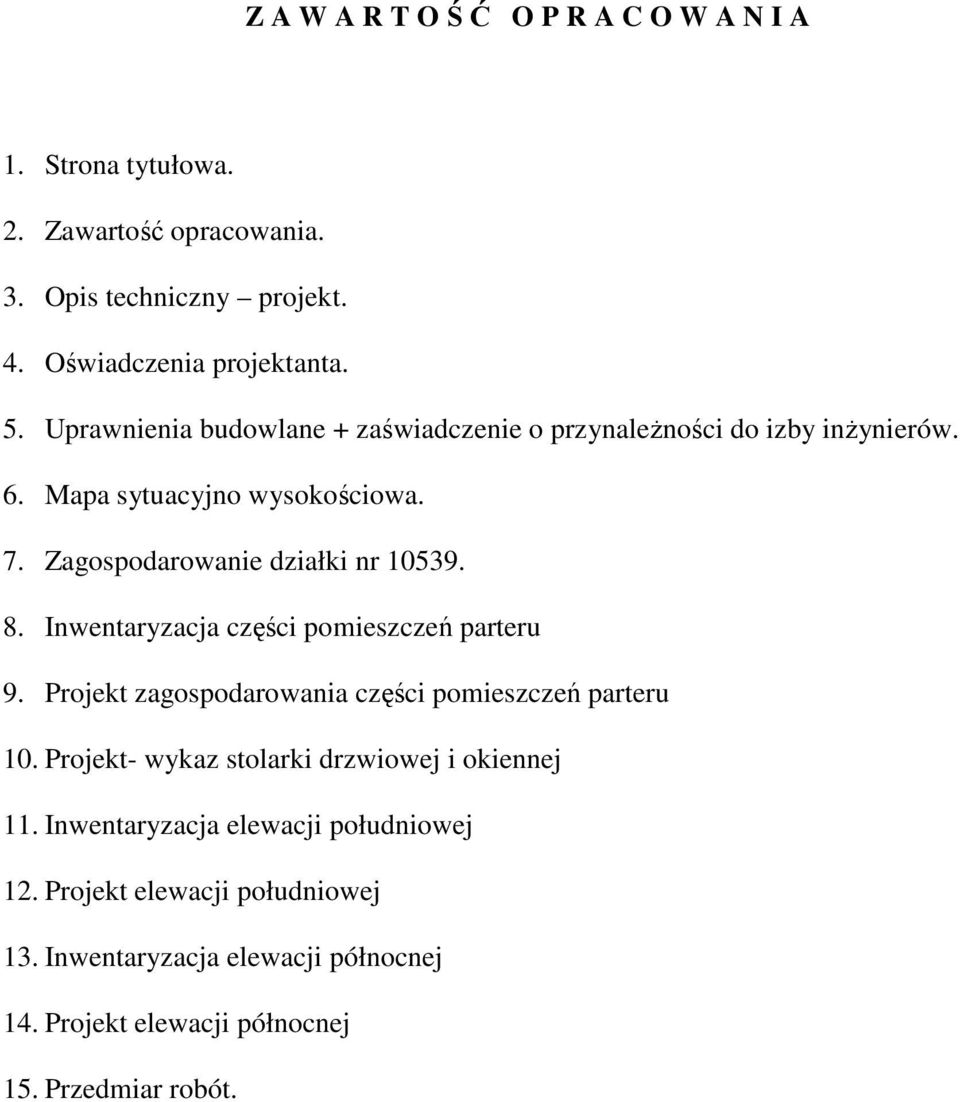

2 Z A W A R T O Ś Ć O P R A C O W A N I A 1. Strona tytułowa. 2. Zawartość opracowania. 3. Opis techniczny projekt. 4. Oświadczenia projektanta. 5. Uprawnienia budowlane + zaświadczenie o przynależności do izby inżynierów. 6. Mapa sytuacyjno wysokościowa. 7. Zagospodarowanie działki nr Inwentaryzacja części pomieszczeń parteru 9. Projekt zagospodarowania części pomieszczeń parteru 10. Projekt- wykaz stolarki drzwiowej i okiennej 11. Inwentaryzacja elewacji południowej 12. Projekt elewacji południowej 13. Inwentaryzacja elewacji północnej 14. Projekt elewacji północnej 15. Przedmiar robót.

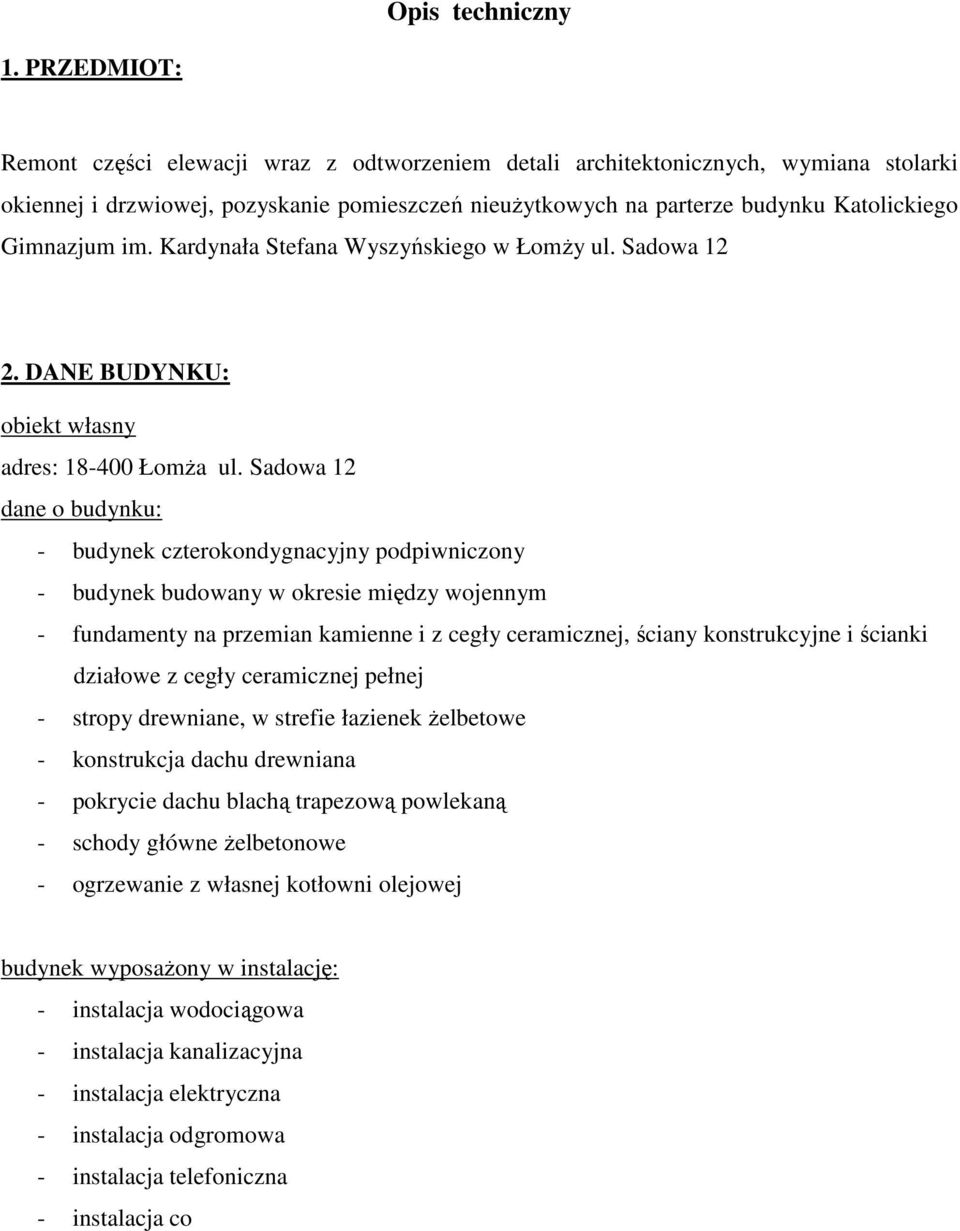

3 Opis techniczny 1. PRZEDMIOT: Remont części elewacji wraz z odtworzeniem detali architektonicznych, wymiana stolarki okiennej i drzwiowej, pozyskanie pomieszczeń nieużytkowych na parterze budynku Katolickiego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Łomży ul. Sadowa DANE BUDYNKU: obiekt własny adres: Łomża ul. Sadowa 12 dane o budynku: - budynek czterokondygnacyjny podpiwniczony - budynek budowany w okresie między wojennym - fundamenty na przemian kamienne i z cegły ceramicznej, ściany konstrukcyjne i ścianki działowe z cegły ceramicznej pełnej - stropy drewniane, w strefie łazienek żelbetowe - konstrukcja dachu drewniana - pokrycie dachu blachą trapezową powlekaną - schody główne żelbetonowe - ogrzewanie z własnej kotłowni olejowej budynek wyposażony w instalację: - instalacja wodociągowa - instalacja kanalizacyjna - instalacja elektryczna - instalacja odgromowa - instalacja telefoniczna - instalacja co

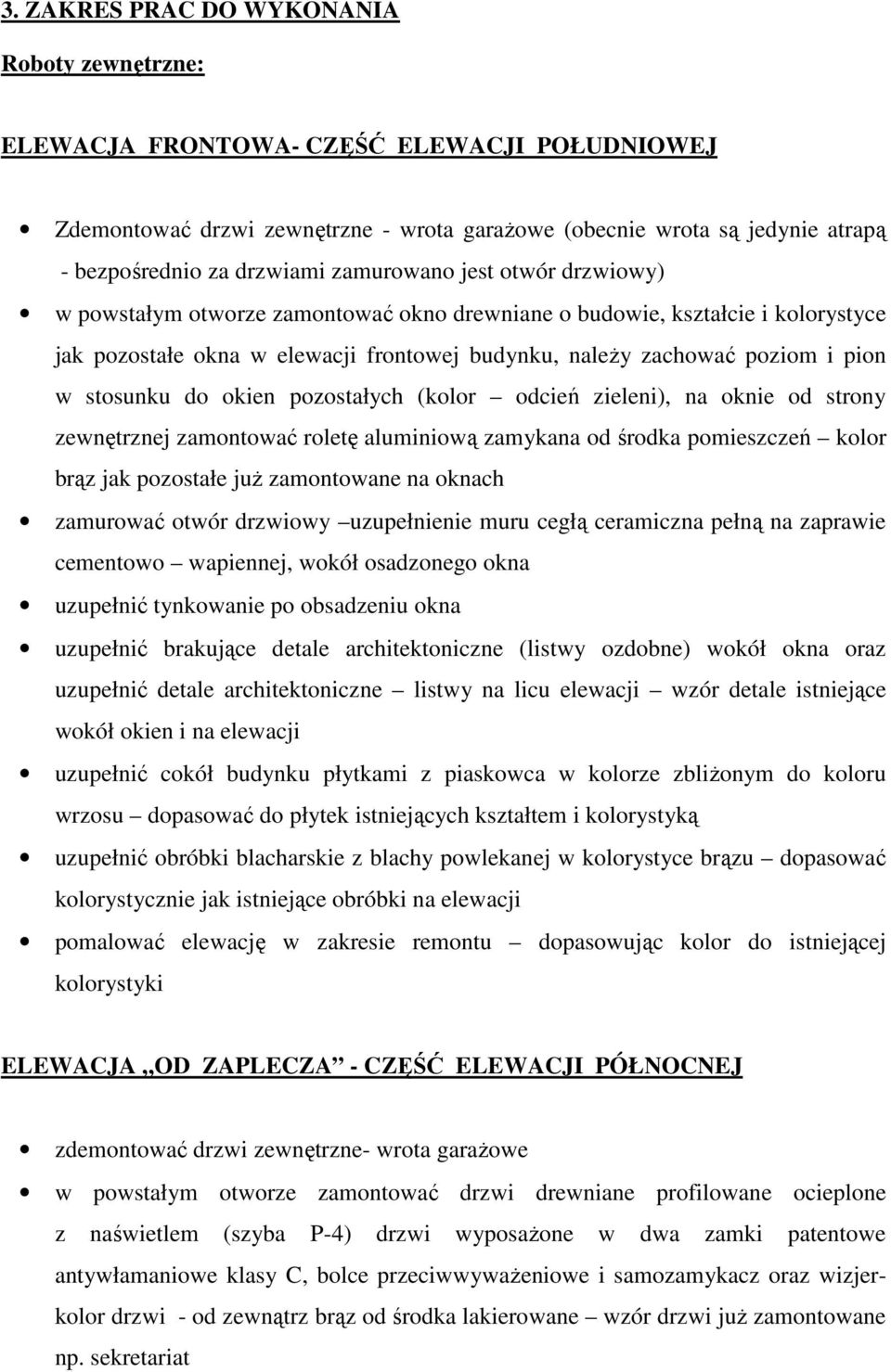

4 3. ZAKRES PRAC DO WYKONANIA Roboty zewnętrzne: ELEWACJA FRONTOWA- CZĘŚĆ ELEWACJI POŁUDNIOWEJ Zdemontować drzwi zewnętrzne - wrota garażowe (obecnie wrota są jedynie atrapą - bezpośrednio za drzwiami zamurowano jest otwór drzwiowy) w powstałym otworze zamontować okno drewniane o budowie, kształcie i kolorystyce jak pozostałe okna w elewacji frontowej budynku, należy zachować poziom i pion w stosunku do okien pozostałych (kolor odcień zieleni), na oknie od strony zewnętrznej zamontować roletę aluminiową zamykana od środka pomieszczeń kolor brąz jak pozostałe już zamontowane na oknach zamurować otwór drzwiowy uzupełnienie muru cegłą ceramiczna pełną na zaprawie cementowo wapiennej, wokół osadzonego okna uzupełnić tynkowanie po obsadzeniu okna uzupełnić brakujące detale architektoniczne (listwy ozdobne) wokół okna oraz uzupełnić detale architektoniczne listwy na licu elewacji wzór detale istniejące wokół okien i na elewacji uzupełnić cokół budynku płytkami z piaskowca w kolorze zbliżonym do koloru wrzosu dopasować do płytek istniejących kształtem i kolorystyką uzupełnić obróbki blacharskie z blachy powlekanej w kolorystyce brązu dopasować kolorystycznie jak istniejące obróbki na elewacji pomalować elewację w zakresie remontu dopasowując kolor do istniejącej kolorystyki ELEWACJA OD ZAPLECZA - CZĘŚĆ ELEWACJI PÓŁNOCNEJ zdemontować drzwi zewnętrzne- wrota garażowe w powstałym otworze zamontować drzwi drewniane profilowane ocieplone z naświetlem (szyba P-4) drzwi wyposażone w dwa zamki patentowe antywłamaniowe klasy C, bolce przeciwwyważeniowe i samozamykacz oraz wizjerkolor drzwi - od zewnątrz brąz od środka lakierowane wzór drzwi już zamontowane np. sekretariat

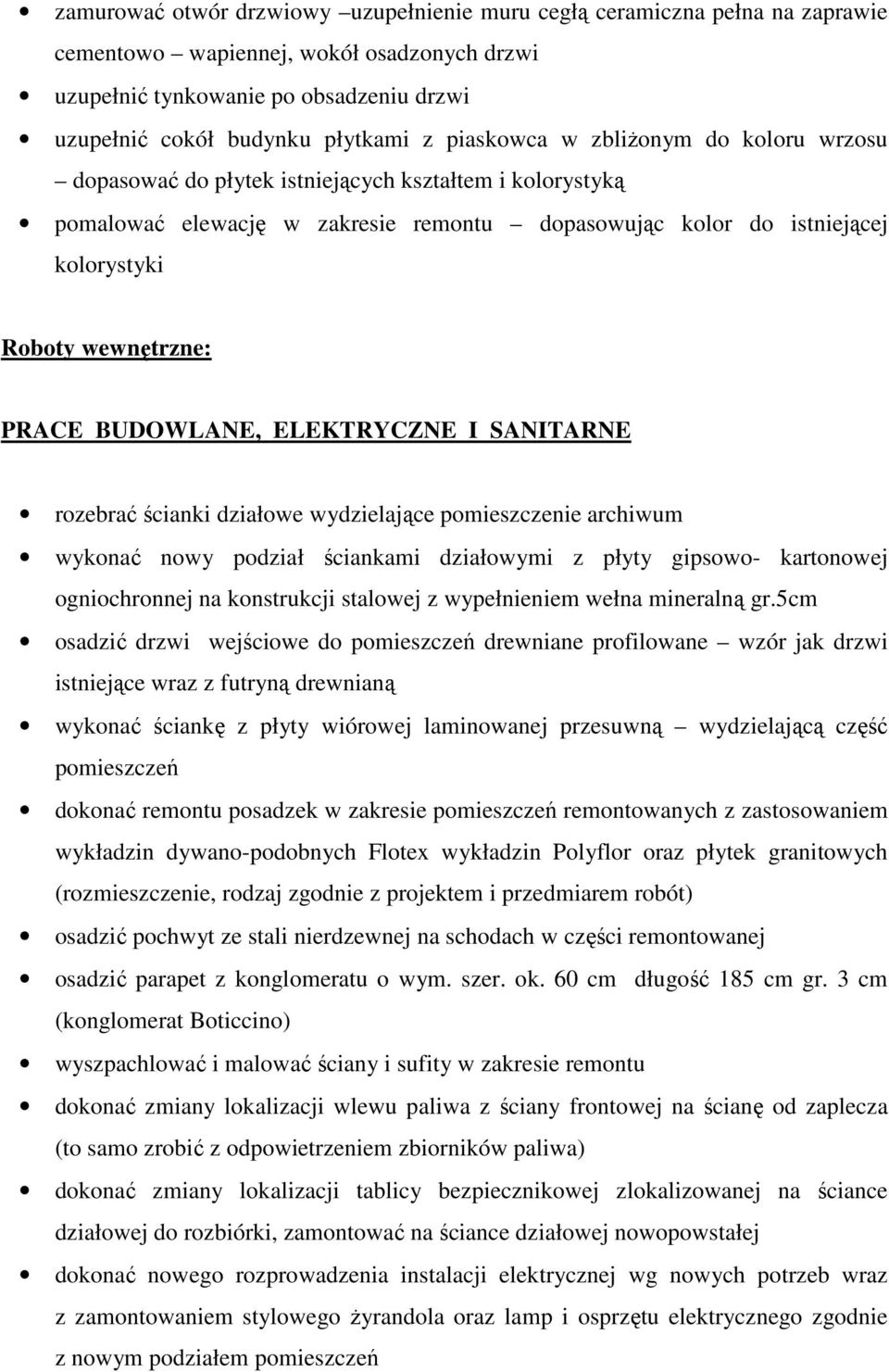

5 zamurować otwór drzwiowy uzupełnienie muru cegłą ceramiczna pełna na zaprawie cementowo wapiennej, wokół osadzonych drzwi uzupełnić tynkowanie po obsadzeniu drzwi uzupełnić cokół budynku płytkami z piaskowca w zbliżonym do koloru wrzosu dopasować do płytek istniejących kształtem i kolorystyką pomalować elewację w zakresie remontu dopasowując kolor do istniejącej kolorystyki Roboty wewnętrzne: PRACE BUDOWLANE, ELEKTRYCZNE I SANITARNE rozebrać ścianki działowe wydzielające pomieszczenie archiwum wykonać nowy podział ściankami działowymi z płyty gipsowo- kartonowej ogniochronnej na konstrukcji stalowej z wypełnieniem wełna mineralną gr.5cm osadzić drzwi wejściowe do pomieszczeń drewniane profilowane wzór jak drzwi istniejące wraz z futryną drewnianą wykonać ściankę z płyty wiórowej laminowanej przesuwną wydzielającą część pomieszczeń dokonać remontu posadzek w zakresie pomieszczeń remontowanych z zastosowaniem wykładzin dywano-podobnych Flotex wykładzin Polyflor oraz płytek granitowych (rozmieszczenie, rodzaj zgodnie z projektem i przedmiarem robót) osadzić pochwyt ze stali nierdzewnej na schodach w części remontowanej osadzić parapet z konglomeratu o wym. szer. ok. 60 cm długość 185 cm gr. 3 cm (konglomerat Boticcino) wyszpachlować i malować ściany i sufity w zakresie remontu dokonać zmiany lokalizacji wlewu paliwa z ściany frontowej na ścianę od zaplecza (to samo zrobić z odpowietrzeniem zbiorników paliwa) dokonać zmiany lokalizacji tablicy bezpiecznikowej zlokalizowanej na ściance działowej do rozbiórki, zamontować na ściance działowej nowopowstałej dokonać nowego rozprowadzenia instalacji elektrycznej wg nowych potrzeb wraz z zamontowaniem stylowego żyrandola oraz lamp i osprzętu elektrycznego zgodnie z nowym podziałem pomieszczeń

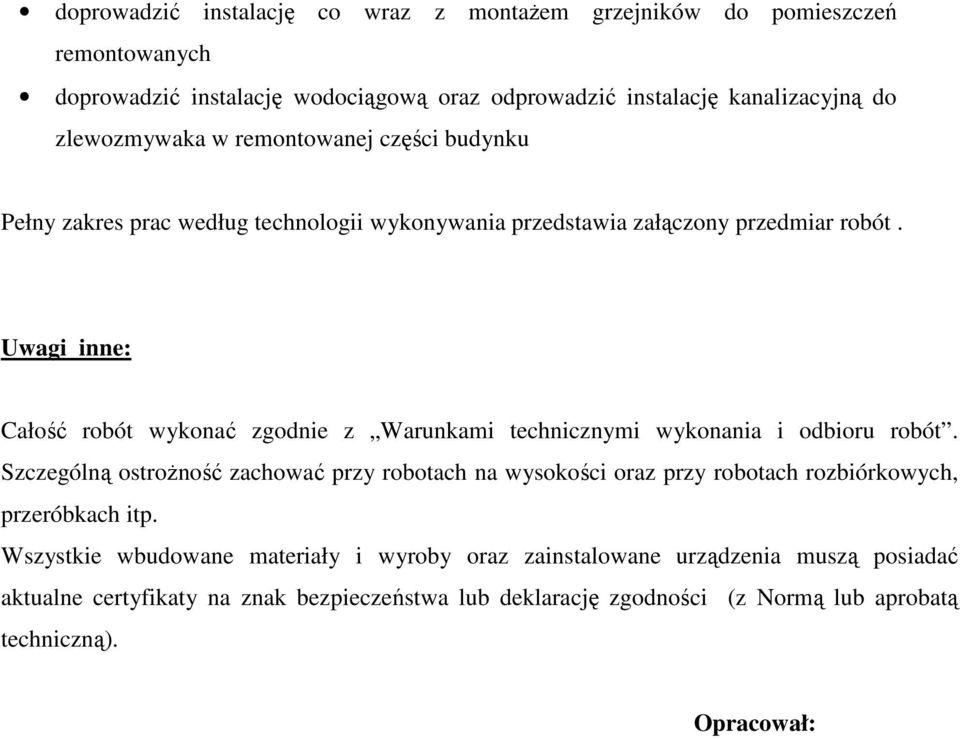

6 doprowadzić instalację co wraz z montażem grzejników do pomieszczeń remontowanych doprowadzić instalację wodociągową oraz odprowadzić instalację kanalizacyjną do zlewozmywaka w remontowanej części budynku Pełny zakres prac według technologii wykonywania przedstawia załączony przedmiar robót. Uwagi inne: Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót. Szczególną ostrożność zachować przy robotach na wysokości oraz przy robotach rozbiórkowych, przeróbkach itp. Wszystkie wbudowane materiały i wyroby oraz zainstalowane urządzenia muszą posiadać aktualne certyfikaty na znak bezpieczeństwa lub deklarację zgodności (z Normą lub aprobatą techniczną). Opracował:

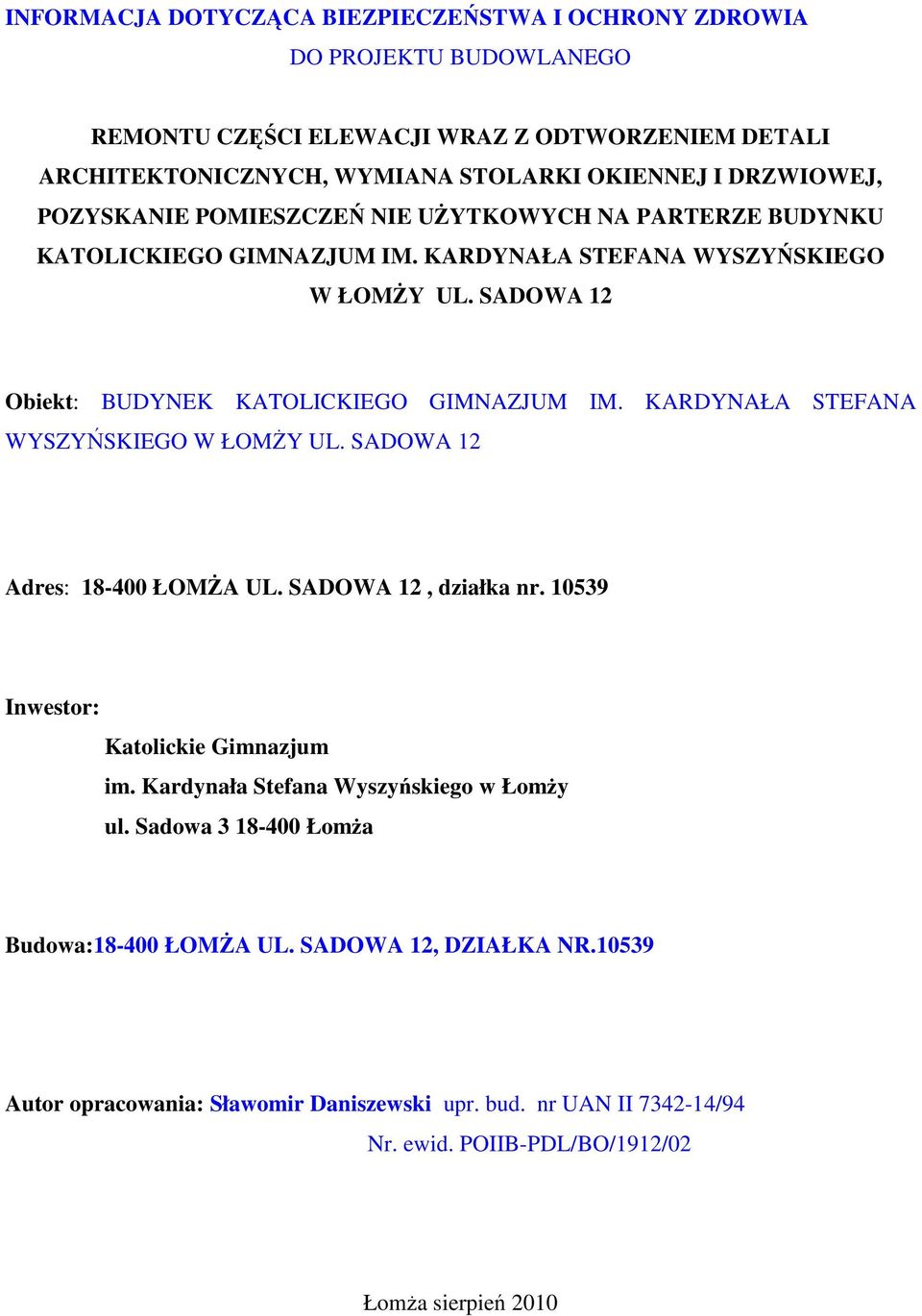

7 INFORMACJA DOTYCZĄCA BIEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTU BUDOWLANEGO REMONTU CZĘŚCI ELEWACJI WRAZ Z ODTWORZENIEM DETALI ARCHITEKTONICZNYCH, WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ, POZYSKANIE POMIESZCZEŃ NIE UŻYTKOWYCH NA PARTERZE BUDYNKU KATOLICKIEGO GIMNAZJUM IM. KARDYNAŁA STEFANA WYSZYŃSKIEGO W ŁOMŻY UL. SADOWA 12 Obiekt: BUDYNEK KATOLICKIEGO GIMNAZJUM IM. KARDYNAŁA STEFANA WYSZYŃSKIEGO W ŁOMŻY UL. SADOWA 12 Adres: ŁOMŻA UL. SADOWA 12, działka nr Inwestor: Katolickie Gimnazjum im. Kardynała Stefana Wyszyńskiego w Łomży ul. Sadowa Łomża Budowa: ŁOMŻA UL. SADOWA 12, DZIAŁKA NR Autor opracowania: Sławomir Daniszewski upr. bud. nr UAN II /94 Nr. ewid. POIIB-PDL/BO/1912/02 Łomża sierpień 2010

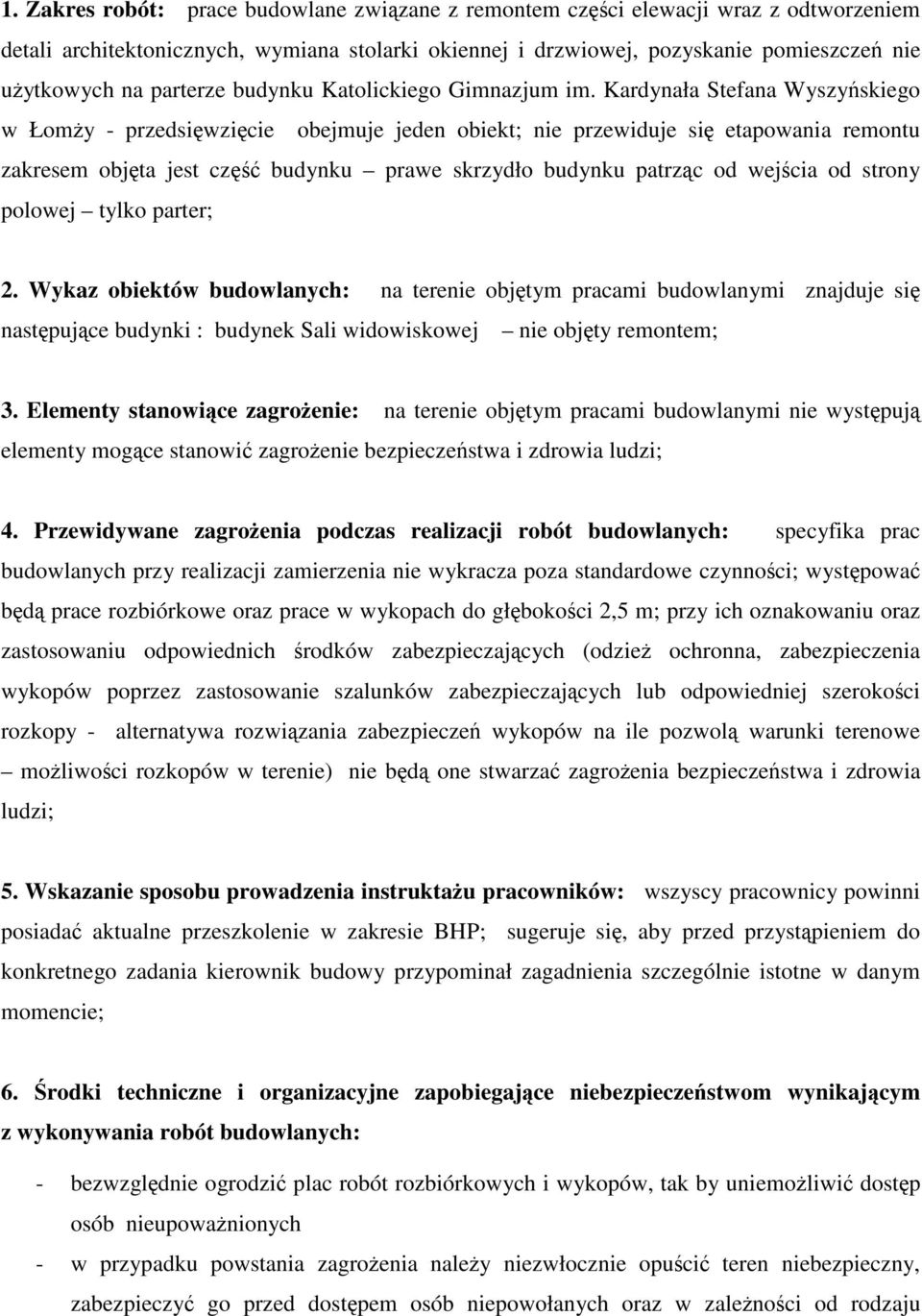

8 1. Zakres robót: prace budowlane związane z remontem części elewacji wraz z odtworzeniem detali architektonicznych, wymiana stolarki okiennej i drzwiowej, pozyskanie pomieszczeń nie użytkowych na parterze budynku Katolickiego Gimnazjum im. Kardynała Stefana Wyszyńskiego w Łomży - przedsięwzięcie obejmuje jeden obiekt; nie przewiduje się etapowania remontu zakresem objęta jest część budynku prawe skrzydło budynku patrząc od wejścia od strony polowej tylko parter; 2. Wykaz obiektów budowlanych: na terenie objętym pracami budowlanymi znajduje się następujące budynki : budynek Sali widowiskowej nie objęty remontem; 3. Elementy stanowiące zagrożenie: na terenie objętym pracami budowlanymi nie występują elementy mogące stanowić zagrożenie bezpieczeństwa i zdrowia ludzi; 4. Przewidywane zagrożenia podczas realizacji robót budowlanych: specyfika prac budowlanych przy realizacji zamierzenia nie wykracza poza standardowe czynności; występować będą prace rozbiórkowe oraz prace w wykopach do głębokości 2,5 m; przy ich oznakowaniu oraz zastosowaniu odpowiednich środków zabezpieczających (odzież ochronna, zabezpieczenia wykopów poprzez zastosowanie szalunków zabezpieczających lub odpowiedniej szerokości rozkopy - alternatywa rozwiązania zabezpieczeń wykopów na ile pozwolą warunki terenowe możliwości rozkopów w terenie) nie będą one stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi; 5. Wskazanie sposobu prowadzenia instruktażu pracowników: wszyscy pracownicy powinni posiadać aktualne przeszkolenie w zakresie BHP; sugeruje się, aby przed przystąpieniem do konkretnego zadania kierownik budowy przypominał zagadnienia szczególnie istotne w danym momencie; 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych: - bezwzględnie ogrodzić plac robót rozbiórkowych i wykopów, tak by uniemożliwić dostęp osób nieupoważnionych - w przypadku powstania zagrożenia należy niezwłocznie opuścić teren niebezpieczny, zabezpieczyć go przed dostępem osób niepowołanych oraz w zależności od rodzaju

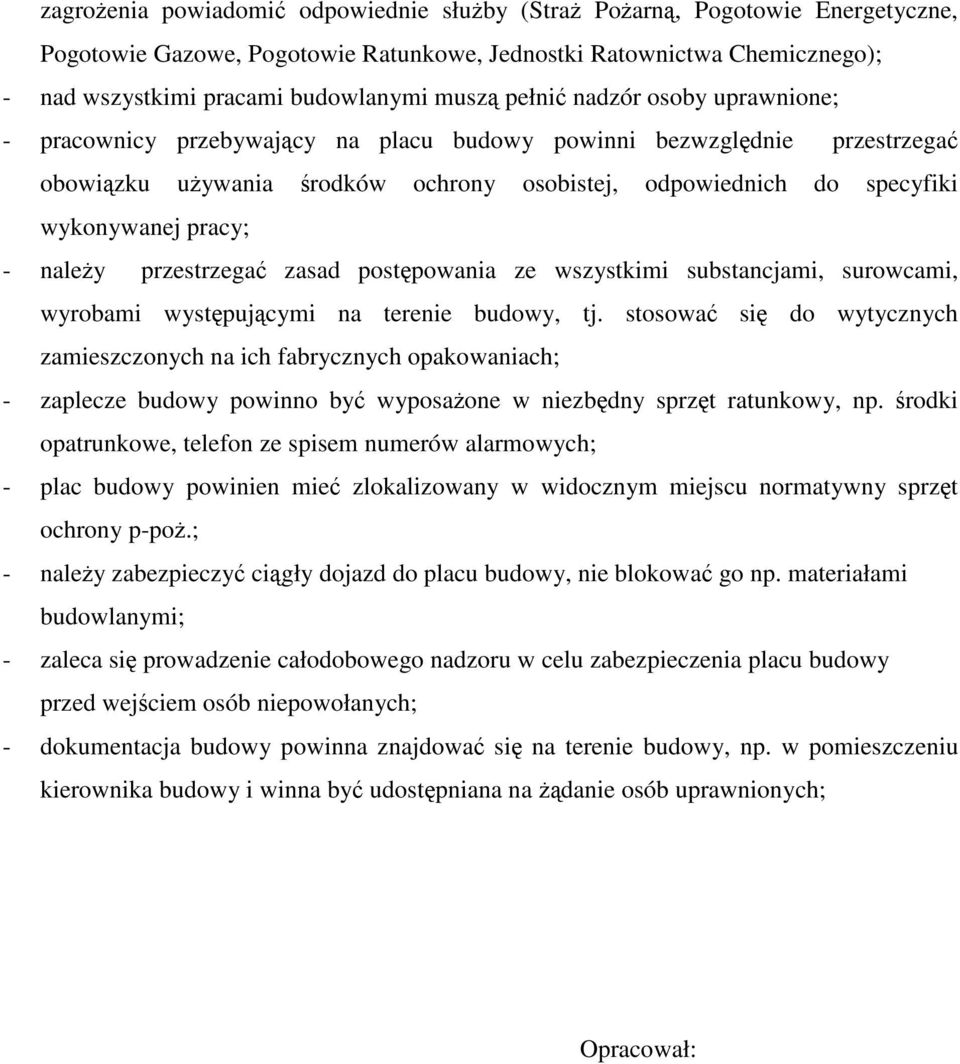

9 zagrożenia powiadomić odpowiednie służby (Straż Pożarną, Pogotowie Energetyczne, Pogotowie Gazowe, Pogotowie Ratunkowe, Jednostki Ratownictwa Chemicznego); - nad wszystkimi pracami budowlanymi muszą pełnić nadzór osoby uprawnione; - pracownicy przebywający na placu budowy powinni bezwzględnie przestrzegać obowiązku używania środków ochrony osobistej, odpowiednich do specyfiki wykonywanej pracy; - należy przestrzegać zasad postępowania ze wszystkimi substancjami, surowcami, wyrobami występującymi na terenie budowy, tj. stosować się do wytycznych zamieszczonych na ich fabrycznych opakowaniach; - zaplecze budowy powinno być wyposażone w niezbędny sprzęt ratunkowy, np. środki opatrunkowe, telefon ze spisem numerów alarmowych; - plac budowy powinien mieć zlokalizowany w widocznym miejscu normatywny sprzęt ochrony p-poż.; - należy zabezpieczyć ciągły dojazd do placu budowy, nie blokować go np. materiałami budowlanymi; - zaleca się prowadzenie całodobowego nadzoru w celu zabezpieczenia placu budowy przed wejściem osób niepowołanych; - dokumentacja budowy powinna znajdować się na terenie budowy, np. w pomieszczeniu kierownika budowy i winna być udostępniana na żądanie osób uprawnionych; Opracował:
