1 temat tytuł opracowania i nazwa obiektu Budowa Centrum Medycyny Nieinwazyjnej Gdańskiego Uniwersytetu Medycznego w Gdańsku wraz z łącznikami naziemnymi do budynków istniejących, z budową i rozbudową infrastruktury technicznej : dróg wewnętrznych (bez zmiany wjazdów), parkingów, urządzeń budowlanych, murów oporowych wraz z niezbędnymi wyburzeniami istniejących budynków, z etapowaniem inwestycji tom część adres inwestycji TOM II PROJEKT BUDOWLANY CZĘŚĆ V.2 PROJEKT ZESPOŁU PRĄDOTWÓRCZEGO. WYPOSAŻENIE ELEKTRYCZNE Gdańsk ul. Smoluchowskiego, dz. nr: 1/1, 1/15, 1/16, 1/17, 1/18, 1/22, 1/23, 5/1, 5/2, obr. 066 oraz dz. nr 678/1 obr. 055 Inwestor: GDAŃSKI UNIWERSYTET MEDYCZNY ul. M. Skłodowskiej-Curie 3a, tel Jednostka projektowa ARCH - DECO Sp z o.o. ul. Starowiejska Gdynia archdeco@archdeco.pl tel wykonawca projektu FIRMA RECORD Sp z o.o. ul. HOMERA 55/ Gdańsk record@record.gda.pl tel Imię i nazwisko projektanta Specjalność i zakres Nr uprawnień Data i podpis mgr inż. Arkadiusz Gdaniec Instalacyjna w zakresie sieci, instalacji i urządzeń: elektrycznych i elektroenerget. POM/0014/POOE/11 mgr inż. Michał Jarliński Zakres: instalacje i urządzenia - Imię i nazwisko sprawdzającego Specjalność Nr uprawnień Data i podpis Inż. Andrzej Formella Instalacyjna w zakresie sieci, instalacji i urządzeń: elektrycznych i elektroenerg. GT-III-630/127/75 Data opracowania Kwiecień 2015

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY. 1. Przedmiot i zakres opracowania. 2. Podstawa opracowania. 3. Opracowania związane 4. Opis obiektu. 5. Opis projektowanych rozwiązań Zasilanie elektryczne i pomiar rozliczeniowy energii Instalacje elektryczne Ochrona zbiornika paliwa Współpraca z systemem monitorowania i zarządzania obiektem UKE/BMS. 6. Wytyczne materiałowe. 7. Wytyczne wykonawcze. 8. Wytyczne branżowe. II. RYSUNKI rys. nr EA/1 Lokalizacja agregatorni rys. nr EA/2 Plan rozmieszczenia urządzeń 1 : 100 rys. nr EA/3 Plan instalacji 1 : 100 rys. nr EA/4 Plan uziemień 1 : 100 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 1

3 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 2

4 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 3

5 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 4

6 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 5

7 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 6

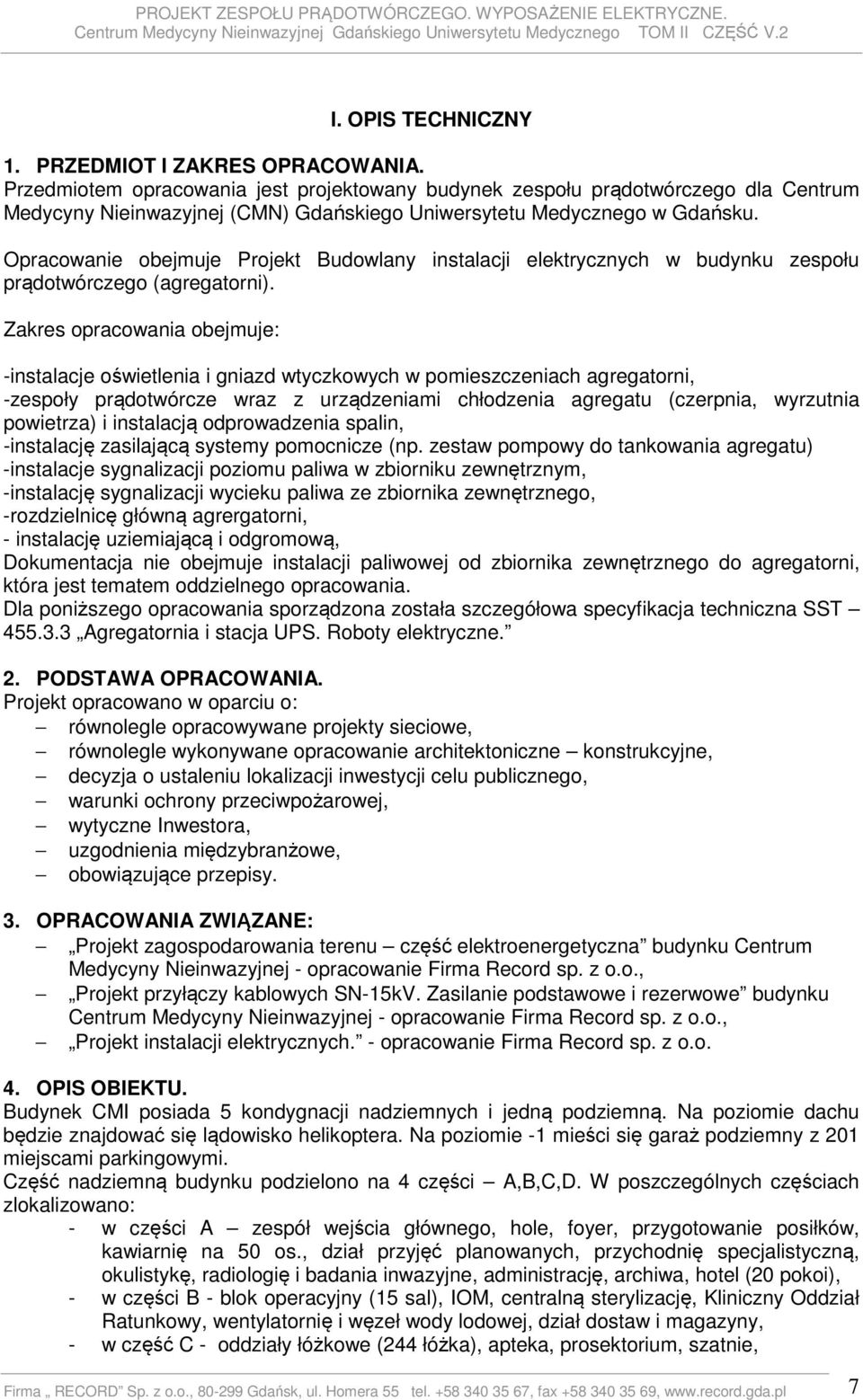

8 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projektowany budynek zespołu prądotwórczego dla Centrum Medycyny Nieinwazyjnej (CMN) Gdańskiego Uniwersytetu Medycznego w Gdańsku. Opracowanie obejmuje Projekt Budowlany instalacji elektrycznych w budynku zespołu prądotwórczego (agregatorni). Zakres opracowania obejmuje: -instalacje oświetlenia i gniazd wtyczkowych w pomieszczeniach agregatorni, -zespoły prądotwórcze wraz z urządzeniami chłodzenia agregatu (czerpnia, wyrzutnia powietrza) i instalacją odprowadzenia spalin, -instalację zasilającą systemy pomocnicze (np. zestaw pompowy do tankowania agregatu) -instalacje sygnalizacji poziomu paliwa w zbiorniku zewnętrznym, -instalację sygnalizacji wycieku paliwa ze zbiornika zewnętrznego, -rozdzielnicę główną agrergatorni, - instalację uziemiającą i odgromową, Dokumentacja nie obejmuje instalacji paliwowej od zbiornika zewnętrznego do agregatorni, która jest tematem oddzielnego opracowania. Dla poniższego opracowania sporządzona została szczegółowa specyfikacja techniczna SST Agregatornia i stacja UPS. Roboty elektryczne. 2. PODSTAWA OPRACOWANIA. Projekt opracowano w oparciu o: równolegle opracowywane projekty sieciowe, równolegle wykonywane opracowanie architektoniczne konstrukcyjne, decyzja o ustaleniu lokalizacji inwestycji celu publicznego, warunki ochrony przeciwpożarowej, wytyczne Inwestora, uzgodnienia międzybranżowe, obowiązujące przepisy. 3. OPRACOWANIA ZWIĄZANE: Projekt zagospodarowania terenu część elektroenergetyczna budynku Centrum Medycyny Nieinwazyjnej - opracowanie Firma Record sp. z o.o., Projekt przyłączy kablowych SN-15kV. Zasilanie podstawowe i rezerwowe budynku Centrum Medycyny Nieinwazyjnej - opracowanie Firma Record sp. z o.o., Projekt instalacji elektrycznych. - opracowanie Firma Record sp. z o.o. 4. OPIS OBIEKTU. Budynek CMI posiada 5 kondygnacji nadziemnych i jedną podziemną. Na poziomie dachu będzie znajdować się lądowisko helikoptera. Na poziomie -1 mieści się garaż podziemny z 201 miejscami parkingowymi. Część nadziemną budynku podzielono na 4 części A,B,C,D. W poszczególnych częściach zlokalizowano: - w części A zespół wejścia głównego, hole, foyer, przygotowanie posiłków, kawiarnię na 50 os., dział przyjęć planowanych, przychodnię specjalistyczną, okulistykę, radiologię i badania inwazyjne, administrację, archiwa, hotel (20 pokoi), - w części B - blok operacyjny (15 sal), IOM, centralną sterylizację, Kliniczny Oddział Ratunkowy, wentylatornię i węzeł wody lodowej, dział dostaw i magazyny, - w część C - oddziały łóżkowe (244 łóżka), apteka, prosektorium, szatnie, Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 7

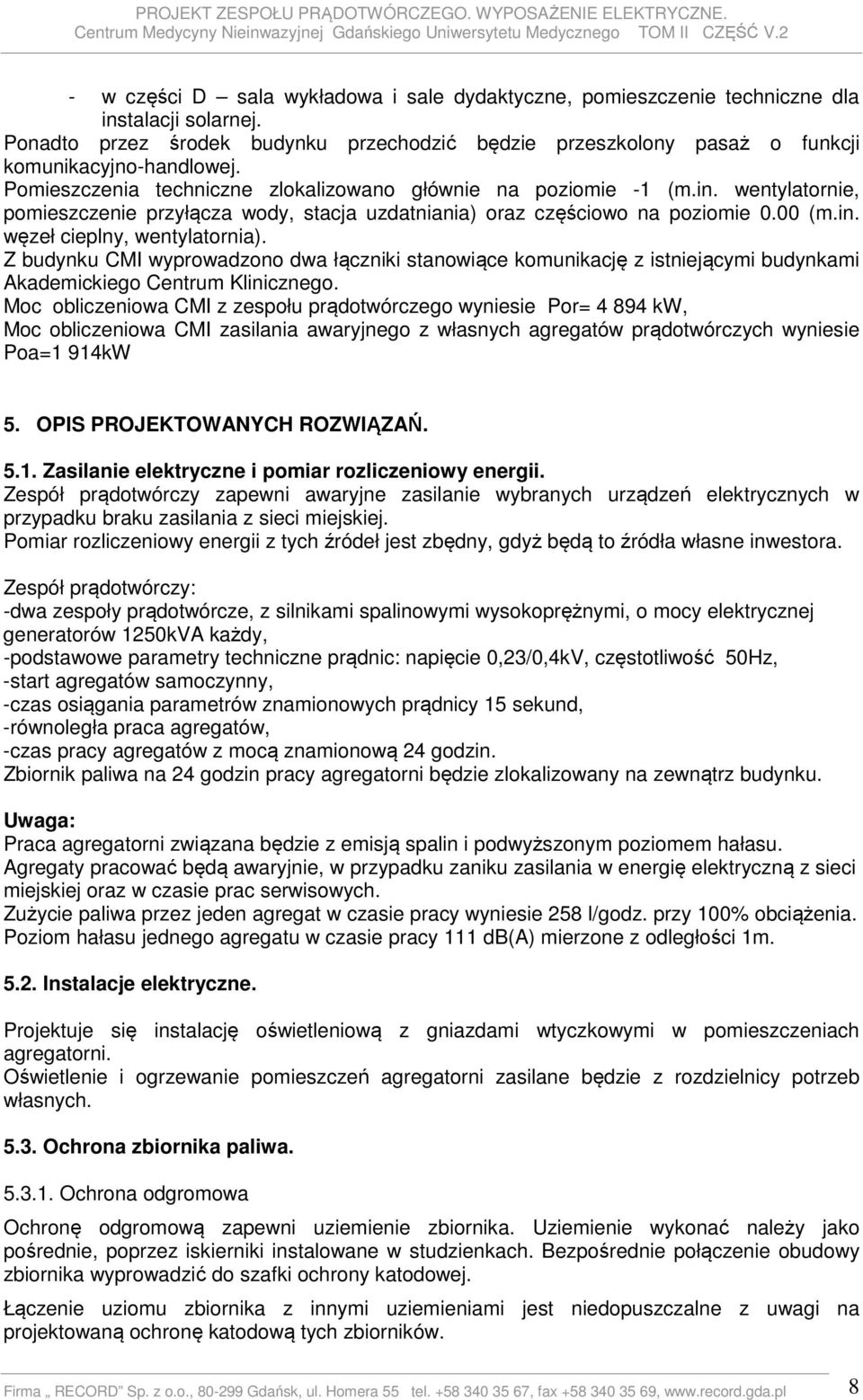

9 - w części D sala wykładowa i sale dydaktyczne, pomieszczenie techniczne dla instalacji solarnej. Ponadto przez środek budynku przechodzić będzie przeszkolony pasaż o funkcji komunikacyjno-handlowej. Pomieszczenia techniczne zlokalizowano głównie na poziomie -1 (m.in. wentylatornie, pomieszczenie przyłącza wody, stacja uzdatniania) oraz częściowo na poziomie 0.00 (m.in. węzeł cieplny, wentylatornia). Z budynku CMI wyprowadzono dwa łączniki stanowiące komunikację z istniejącymi budynkami Akademickiego Centrum Klinicznego. Moc obliczeniowa CMI z zespołu prądotwórczego wyniesie Por= kw, Moc obliczeniowa CMI zasilania awaryjnego z własnych agregatów prądotwórczych wyniesie Poa=1 914kW 5. OPIS PROJEKTOWANYCH ROZWIĄZAŃ Zasilanie elektryczne i pomiar rozliczeniowy energii. Zespół prądotwórczy zapewni awaryjne zasilanie wybranych urządzeń elektrycznych w przypadku braku zasilania z sieci miejskiej. Pomiar rozliczeniowy energii z tych źródeł jest zbędny, gdyż będą to źródła własne inwestora. Zespół prądotwórczy: -dwa zespoły prądotwórcze, z silnikami spalinowymi wysokoprężnymi, o mocy elektrycznej generatorów 1250kVA każdy, -podstawowe parametry techniczne prądnic: napięcie 0,23/0,4kV, częstotliwość 50Hz, -start agregatów samoczynny, -czas osiągania parametrów znamionowych prądnicy 15 sekund, -równoległa praca agregatów, -czas pracy agregatów z mocą znamionową 24 godzin. Zbiornik paliwa na 24 godzin pracy agregatorni będzie zlokalizowany na zewnątrz budynku. Uwaga: Praca agregatorni związana będzie z emisją spalin i podwyższonym poziomem hałasu. Agregaty pracować będą awaryjnie, w przypadku zaniku zasilania w energię elektryczną z sieci miejskiej oraz w czasie prac serwisowych. Zużycie paliwa przez jeden agregat w czasie pracy wyniesie 258 l/godz. przy 100% obciążenia. Poziom hałasu jednego agregatu w czasie pracy 111 db(a) mierzone z odległości 1m Instalacje elektryczne. Projektuje się instalację oświetleniową z gniazdami wtyczkowymi w pomieszczeniach agregatorni. Oświetlenie i ogrzewanie pomieszczeń agregatorni zasilane będzie z rozdzielnicy potrzeb własnych Ochrona zbiornika paliwa Ochrona odgromowa Ochronę odgromową zapewni uziemienie zbiornika. Uziemienie wykonać należy jako pośrednie, poprzez iskierniki instalowane w studzienkach. Bezpośrednie połączenie obudowy zbiornika wyprowadzić do szafki ochrony katodowej. Łączenie uziomu zbiornika z innymi uziemieniami jest niedopuszczalne z uwagi na projektowaną ochronę katodową tych zbiorników. Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 8

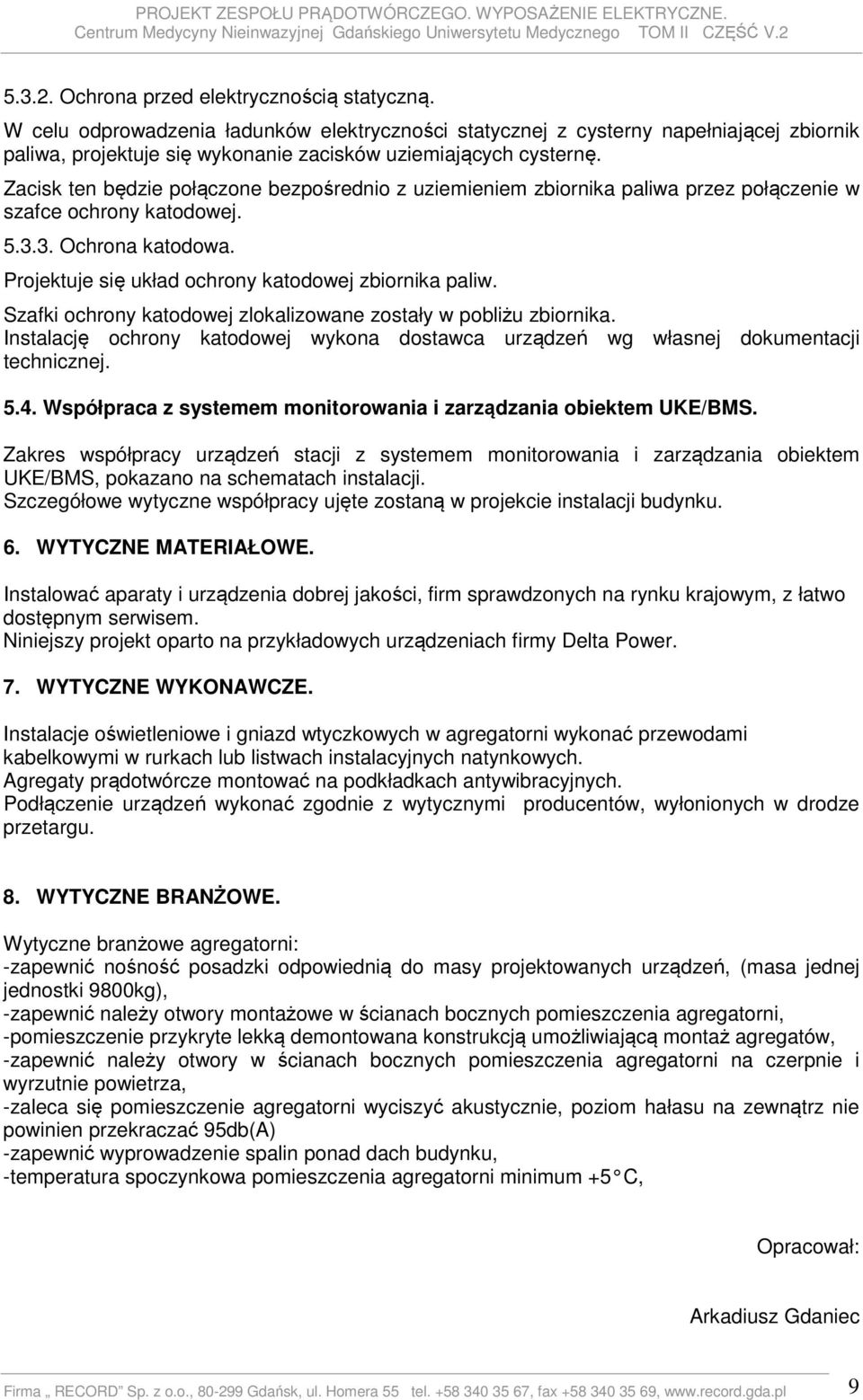

10 Ochrona przed elektrycznością statyczną. W celu odprowadzenia ładunków elektryczności statycznej z cysterny napełniającej zbiornik paliwa, projektuje się wykonanie zacisków uziemiających cysternę. Zacisk ten będzie połączone bezpośrednio z uziemieniem zbiornika paliwa przez połączenie w szafce ochrony katodowej Ochrona katodowa. Projektuje się układ ochrony katodowej zbiornika paliw. Szafki ochrony katodowej zlokalizowane zostały w pobliżu zbiornika. Instalację ochrony katodowej wykona dostawca urządzeń wg własnej dokumentacji technicznej Współpraca z systemem monitorowania i zarządzania obiektem UKE/BMS. Zakres współpracy urządzeń stacji z systemem monitorowania i zarządzania obiektem UKE/BMS, pokazano na schematach instalacji. Szczegółowe wytyczne współpracy ujęte zostaną w projekcie instalacji budynku. 6. WYTYCZNE MATERIAŁOWE. Instalować aparaty i urządzenia dobrej jakości, firm sprawdzonych na rynku krajowym, z łatwo dostępnym serwisem. Niniejszy projekt oparto na przykładowych urządzeniach firmy Delta Power. 7. WYTYCZNE WYKONAWCZE. Instalacje oświetleniowe i gniazd wtyczkowych w agregatorni wykonać przewodami kabelkowymi w rurkach lub listwach instalacyjnych natynkowych. Agregaty prądotwórcze montować na podkładkach antywibracyjnych. Podłączenie urządzeń wykonać zgodnie z wytycznymi producentów, wyłonionych w drodze przetargu. 8. WYTYCZNE BRANŻOWE. Wytyczne branżowe agregatorni: -zapewnić nośność posadzki odpowiednią do masy projektowanych urządzeń, (masa jednej jednostki 9800kg), -zapewnić należy otwory montażowe w ścianach bocznych pomieszczenia agregatorni, -pomieszczenie przykryte lekką demontowana konstrukcją umożliwiającą montaż agregatów, -zapewnić należy otwory w ścianach bocznych pomieszczenia agregatorni na czerpnie i wyrzutnie powietrza, -zaleca się pomieszczenie agregatorni wyciszyć akustycznie, poziom hałasu na zewnątrz nie powinien przekraczać 95db(A) -zapewnić wyprowadzenie spalin ponad dach budynku, -temperatura spoczynkowa pomieszczenia agregatorni minimum +5 C, Opracował: Arkadiusz Gdaniec Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 9

11 Firma RECORD Sp. z o.o., Gdańsk, ul. Homera 55 tel , fax , 10
