Zabezpieczenia maszyn i ciągów komunikacyjnych / Grodzenie maszyn i urządzeń

Transkrypt

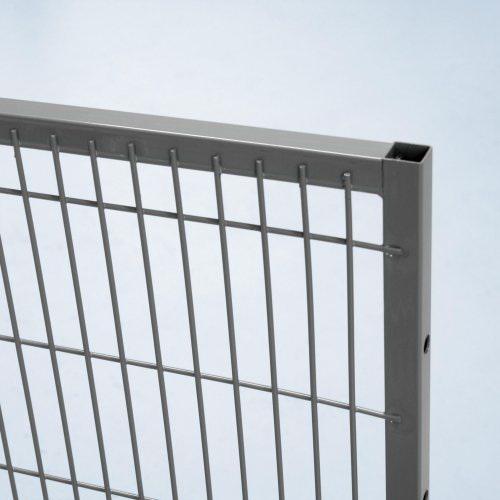

1 Panel siatkowy1038 lub ciągów komunikacyjnych w miejscach gdzie jest niewielkie ryzyko włamania lub jako ścianka działowa w połączeniu z innymi systemami paneli siatkowych o większej wytrzymałości. Panele dostępne są w różnych wysokościach i szerokościach zgodnie z zapotrzebowaniem klienta. Siatka wykonana jest z drutu o grubości 2,5 mm. Jest to system modułowy dzięki czemu może być w łatwy i szybki sposób składany dowolnie tak, aby został optymalnie dopasowany do dysponowanej przestrzeni i rozkładany, aby można go było łatwo przenieść w inne miejsce. Poszczególne panele z siatki są dookoła wzmocnione spawaną ramą, dającą stabilizację. Panele zapewniają stały dopływ światła i odpowiedni poziom wentylacji. W standardzie panele dostarczane są pomalowane proszkowo na kolor szary, ale istnieje możliwość wykonania panelu w dowolnym kolorze z tabeli RAL. Panele mogą być także galwanizowane do użytku zewnętrznego lub w zimnych pomieszczeniach. Panel siatkowy839 lub ciągów komunikacyjnych. Panele dostępne są w różnych wysokościach i szerokościach zgodnie z zapotrzebowaniem klienta. Jest to system modułowy dzięki czemu może być w łatwy i szybki sposób składany dowolnie tak, aby został optymalnie dopasowany do dysponowanej przestrzeni i rozkładany, aby można go było łatwo przenieść w inne miejsce. Poszczególne panele z siatki są dookoła wzmocnione spawaną ramą, dającą stabilizację. Panele zapewniają stały dopływ światła i odpowiedni poziom wentylacji. W standardzie panele dostarczane są pomalowane proszkowo na kolor szary, ale istnieje możliwość wykonania panelu w dowolnym kolorze z tabeli RAL. Panele mogą być także galwanizowane do użytku zewnętrznego lub w zimnych pomieszczeniach. Panel siatkowy1083 lub ciągów komunikacyjnych. Panele są dostępne w wysokości od 800 mm do pełnego wygrodzenia od podłogi po sufit oraz szerokości zgodnie z zapotrzebowaniem klienta. Siatka na panelu jest wykonana z drutu o wymiarach 3 x 3,75 mm. Oczka w siatce mają wielkość 50 x 50 mm co czyni je niedostepnym dla niepowołanych osób. Jest to system modułowy dzięki czemu może być w łatwy i szybki sposób składany dowolnie tak, aby został optymalnie dopasowany do dysponowanej przestrzeni i rozkładany, aby można go było łatwo przenieść w inne miejsce. Poszczególne panele z siatki są dookoła wzmocnione spawaną ramą, dającą stabilizację. Panele zapewniają stały dopływ światła i odpowiedni poziom wentylacji. W standardzie panele dostarczane są pomalowane proszkowo na kolor szary, ale istnieje możliwość wykonania panelu w dowolnym kolorze z tabeli RAL. Panele moga być także galwanizowane do użytku zewnętrznego lub w zimnych pomieszczeniach. Panele można łączyć z innymi panelami siatkowymi. Strona 1/7

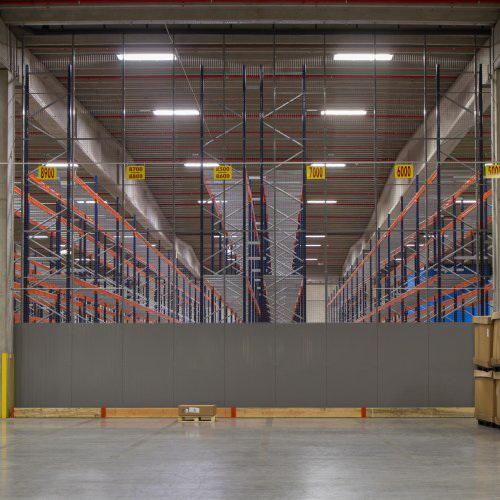

2 Panel siatkowy1031 lub ciągów komunikacyjnych. Panele są dostępne w wysokości od 800 mm do pełnego wygrodzenia od podłogi po sufit oraz szerokości zgodnie z zapotrzebowaniem klienta. Jest to system modułowy dzięki czemu może być w łatwy i szybki sposób składany dowolnie tak, aby został optymalnie dopasowany do dysponowanej przestrzeni i rozkładany, aby można go było łatwo przenieść w inne miejsce. Poszczególne panele z siatki są dookoła wzmocnione spawaną ramą, dającą stabilizację. Panele zapewniają stały dopływ światła i odpowiedni poziom wentylacji co daje możliwość do szybkiego stwierdzenia powstania jakiegokolwiek zagrożenia oraz przeciwdziałania temu zagrożeniu. Są to bardzo wytrzymałe wygrodzenia stosowane najczęściej w miejscach gdzie istnieje ryzyko włamania, takich jak piwnice, strychy, budynki mieszkalne, wszędzie tam, gdzie potrzebny jest wysoki poziom zabezpieczenia. Panele te można łączyć z innymi panelami siatkowymi. Panel stalowy593 Panele modułowe wykonane w całości z profilowanych arkuszy ze stali, aby szczelnie zasłonić magazynowane produkty. Panele chronią przed iskrami, cieczami i lekkimi pyłami. Panele są dostępne w różnych rozmiarach zarówno na wysokość, jak i na szerokość. Panele stalowe są tworzone na tej samej bazie modułowej co pozostałe systemy wygrodzeń więc mogą łączyć się z panelami siatkowymi. Podane rozmiary są rozmiarami standardowymi. wymiar ramy: 19 mm x 19 mm; grubość: 0,7 mm; wysokość: 2200 mm; szerokość: 200 mm, 300 mm, 700 mm, 800 mm, 1000 mm, 1200 mm; sprawdzona odporność na uderzenia: 309 J Panel siatkowy387 Standardowa siatka osłony maszyn z lżejszą ramą. Podane rozmiary są rozmiarami standardowymi. Istnieje możliwość wykonania panelu w dowolnym rozmiarze na zamówienie klienta. wymiar ramy: 19 mm x 19 mm; grubość: 3 mm; wielkość oczka: 20 mm x 100 mm; wysokość: 1250 mm, 2050 mm; szerokość: 200 mm, 300 mm, 700 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm; sprawdzona odporność na uderzenia: 1600 J Panel siatkowy390 Standardowa siatka osłony maszyn na sztywnej ramie. Podane rozmiary są rozmiarami standardowymi. Istnieje możliwość wykonania panelu w dowolnym rozmiarze na zamówienie klienta. wymiar ramy: 30 mm x 20 mm; grubość: 3 mm; wielkość oczka: 20 mm x 100 mm; wysokość: 1250 mm, 2050 mm; szerokość: 200 mm, 300 mm, 700 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm; sprawdzona odporność na uderzenia: 2000 J Strona 2/7

3 Panel poliwęglanowy262 Płyta poliwęglanowa montowana na sztywnej ramie, zapewniająca bardzo dobrą widoczność. wymiar ramy: 30 mm x 20 mm; grubość PC: 2 mm; wysokość: 2050 mm; szerokość: 200 mm, 300 mm, 700 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm; sprawdzona odporność na uderzenia: 2000 J Drzwi rozwieralne527 Drzwi rozwieralne mogą być wykonane w dowolnym rozmiarze zarówno na wysokość jak i na szerokość z paneli siatkowych, poliwęglanowych lub stali. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w różne rodzaje zamków od prostych magnetycznych po zamki z wbudowanymi wyłącznikami. Podane rozmiary są rozmiarami standardowymi. Podwójne drzwi rozwieralne529 Drzwi rozwieralne podwójne mogą tworzyć przejścia o szerokości od 1400 mm do 3000 mm. Wykonane są z paneli siatkowych, poliwęglanowych lub stali. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w różne rodzaje zamków od prostych magnetycznych po zamki z wbudowanymi wyłącznikami. Podane rozmiary są rozmiarami standardowymi. Drzwi przesuwne559 Drzwi przesuwne umieszczone na aluminiowej szynie pojedynczej lub podwójnej i utrzymywane w niej za pomocą suwaków. Wykonane są z paneli siatkowych, poliwęglanowych lub stali. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w różne rodzaje zamków od prostych magnetycznych po zamki z wbudowanymi wyłącznikami. Podane rozmiary są rozmiarami standardowymi. Podwójne drzwi przesuwne z podwójną szyną568 Drzwi przesuwne umieszczone na aluminiowej szynie podwójnej i utrzymywane w niej za pomocą suwaków. Otwierane w obie strony. Wykonane są z paneli siatkowych, poliwęglanowych lub stali. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w różne rodzaje zamków od prostych magnetycznych po zamki z wbudowanymi wyłącznikami. Podane rozmiary są rozmiarami standardowymi. Strona 3/7

4 Teleskopowe drzwi przesuwne574 Teleskopowe drzwi przytwierdzone u góry i u dołu na teleskopowych szynach, co umożliwia nieograniczony dostęp ponad panelem jak i obok niego oraz swobodne przejście o maksymalnej szerokości 3000 mm. Wykonane są z paneli siatkowych lub poliwęglanowych. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w zamek cylindryczny lub zamek z wbudowanym wyłącznikiem. Podane rozmiary są rozmiarami standardowymi. wysokość skrzydła drzwi: 1250 mm, 2050 mm; szerokość skrzydła drzwi: 800 mm, 1000 mm, 1200 mm, 1500 mm Liniowe drzwi przesuwne562 Liniowe drzwi przesuwne osadzone u góry i u dołu na łożyskach wałeczkowych, co umożliwia nieograniczony dostęp ponad panelem jak i obok niego oraz swobodne przejście o maksymalnej szerokości 4000 mm. Wykonane są z paneli siatkowych. Drzwi można zamówić zmontowane w całości lub jako komplet oddzielnych części łatwych w montażu. Mogą być wyposażone w zamek cylindryczny lub zamek z wbudowanym wyłącznikiem. Podane rozmiary są rozmiarami standardowymi. wysokość skrzydła drzwi: 1250 mm, 2050 mm; szerokość skrzydła drzwi: 700 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm Drzwi rolkowe31 Wysokiej jakości drzwi rolkowe. Automatyczne drzwi przesuwne29 Automatyczne drzwi przesuwne. Urządzenia blokujące drzwi61 Oferujemy bardzo szeroki wybór blokad i wyłączników do drzwi. Strona 4/7

5 Słupek 60 x Standardowy słupek z przyspawaną stopą zapewniający stabilną i wytrzymałą konstrukcję. wymiary słupka: 60 mm x 40 mm x 1,5 mm; szerokość: 1400 mm, 2200 mm, 3000 mm Słupek 80 x Solidny słupek z przyspawaną stopą służący do zastosowania w warunkach dużego ryzyka uderzenia. wymiary słupka: 80 mm x 80 mm x 3 mm; szerokość: 2200 mm, 3000 mm Zamek Safe Lock PLd553 przeznaczony jest do aplikacji w środowisku o niskim lub średnim ryzyku, gdzie maszyna zatrzymuje się zaraz po otwarciu drzwi. Zamek Safe Lock PLd GL615 przeznaczony jest do aplikacji w środowisku o średnim ryzyku. Wyłącznik blokuje rygiel, zapobiegając otwarciu drzwi aż do momentu, kiedy maszyna będzie w stanie bezpiecznym dla operatora. Zamek Safe Lock PLe635 przeznaczony jest do aplikacji w środowisku wysokiego ryzyka, gdzie maszyna zatrzymuje się natychmiast po otwarciu drzwi. Wyposażony w kodowane przełączniki bez-kontaktowe lub przełączniki elektromechaniczne. Strona 5/7

6 Zamek Safe Lock Ple GL686 przeznaczony jest do aplikacji w środowisku średniego lub wysokiego ryzyka. Podwójny przełącznik elektromechaniczny (krańcówka) lub wielofunkcyjny moduł zabezpiecza drzwi przed otwarciem aż do momentu, kiedy maszyna będzie w stanie bezpiecznym dla operatora. System Smart Fix536 Jest to sprawdzony system osłon o dużej wytrzymałości. W systemie tym przykręcane do słupka mocowania można łatwo przesuwać w górę i w dół niwelując nierówności podłoża oraz różnice poziomu w tunelach przenośników. Śruba, która jest przymocowana do panelu pozostaje uwięziona nawet wtedy, kiedy system jest rozmontowany co zapewnia zgodność z odpowiednimi przepisami i normami dotyczącymi osłon maszyn. System Smart Fix w połączeniu ze standardowymi słupkami 60 x 40 oraz panelami siatkowymi wytrzymuje siłę uderzenia o wartości 1600 J. System Rapid Fix698 System ten, to system osłon maszyn, pozwalający w łatwy i szybki sposób dostać się do strefy zagrożenia. Wspornik dolny ma szczelinę, w której zaczepia się panel. Wspornik górny wyposażony jest w mechanizm blokujący, który zatrzaskuje panel w odpowiedniej pozycji. System może zostać rozmontowany od wnętrza klatki za pomocą odpowiedniego narzędzia zwalniającego panel. Podczas demontażu wszystkie mocowania pozostają przytwierdzone do panelu i słupków nadal połaczonych z osłoną, co zapewnia zgodność z odpowiednimi przepisami i normami dotyczącymi osłon maszyn. System Rapid Fix w połączeniu ze standardowymi słupkami 60 x 40 oraz panelami siatkowymi wytrzymuje siłę uderzenia o wartości 1000 J. System Strong Fix442 System ten obejmuje słupki 80 x 80 oraz wspornik mocujący panele znajdujące się obok słupka i stanowi idealne rozwiązanie do tych miejsc, gdzie istnieje duże ryzyko uderzenia. Cięższe słupki zwiększają wytrzymałość systemu do uderzenia o energii 2000 J. Śruba, która jest przymocowana do panelu pozostaje uwięziona nawet wtedy, kiedy system jest rozmontowany co zapewnia zgodność z odpowiednimi przepisami i normami dotyczącymi osłon maszyn. System Combi Fix341 System Combi Fix stanowi doskonałe połączenie wytrzymałego systemu Smart Fix oraz elastycznego systemu Rapid Fix. Zastosowano w nim wspornik dolny i szczelinę z sytemu Rapid Fix oraz wspornik górny z systemu Smart Fix. Przeprowadzone testy dowiodły, że takie połączenie daje systemowi Combi Fix wytrzymałość na uderzenie o energii do 1000 J. Strona 6/7

7 System Safe Fix387 System Safe Fix łączy panele przed poszczególnymi słupkami, co eliminuje szczeliny pomiędzy słupkami i panelami. Połączenie tego systemu z osłonami poliwęglanowymi lub osłonami wykonanymi ze stali pozwala na tworzenie szczelnych osłon maszyn niezbędnych do ochrony przed spawaniem lub wszędzie tam, gdzie występuje ryzyko rozprysku. Takie połączenie wytrzymuje uderzenie o energii 309 J. System Base Fix410 Jest to system, w którym zamiast słupka, przy panelach siatkowych znajduje się stopa Base Fix. Doskonale sprawdza się jako element niewysokich ścianek działowych. Stopę z panelami siatkowymi łączy się za pomocą śrub i nakrętek, które pozostają uwięzione nawet wtedy, kiedy system jest rozmontowany. Przeprowadzone próby dowiodły, że takie połączenie daje systemowi wytrzymałość na uderzenie o energii do 309 J. Strona 7/7
