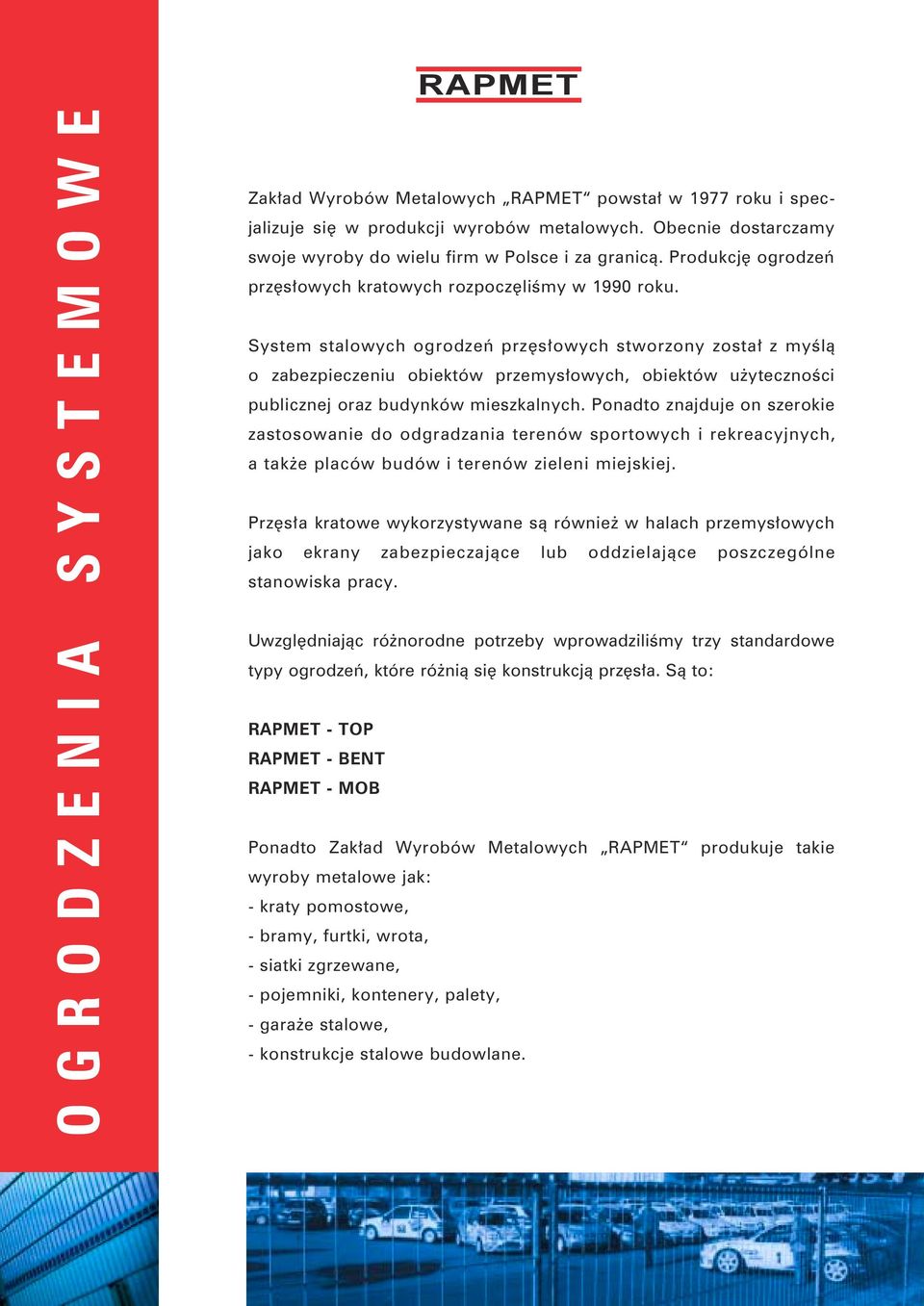

1 RAPMET OGRODZENIA SYSTEMOWE Zakład Wyrobów Metalowych RAPMET powstał w 1977 roku i specjalizuje się w produkcji wyrobów metalowych. Obecnie dostarczamy swoje wyroby do wielu firm w Polsce i za granicą. Produkcję ogrodzeń przęsłowych kratowych rozpoczęliśmy w 1990 roku. System stalowych ogrodzeń przęsłowych stworzony został z myślą o zabezpieczeniu obiektów przemysłowych, obiektów użyteczności publicznej oraz budynków mieszkalnych. Ponadto znajduje on szerokie zastosowanie do odgradzania terenów sportowych i rekreacyjnych, a także placów budów i terenów zieleni miejskiej. Przęsła kratowe wykorzystywane są również w halach przemysłowych jako ekrany zabezpieczające lub oddzielające poszczególne stanowiska pracy. Uwzględniając różnorodne potrzeby wprowadziliśmy trzy standardowe typy ogrodzeń, które różnią się konstrukcją przęsła. Są to: RAPMET - TOP RAPMET - BENT RAPMET - MOB Ponadto Zakład Wyrobów Metalowych RAPMET produkuje takie wyroby metalowe jak: - kraty pomostowe, - bramy, furtki, wrota, - siatki zgrzewane, - pojemniki, kontenery, palety, - garaże stalowe, - konstrukcje stalowe budowlane.

2 RAPMET - TOP to stałe ogrodzenie różnorodnych obiektów przemysłowych i mieszkalnych oraz budynków użyteczności publicznej. ELEMENT PRZĘSŁA Przęsło długości 2570 mm w osiach słupków. Poziome pasy kratownicy przęsła wykonane z ceownika 20 x 10 x 2 mm, pasy pionowe z prętów o średnicy 5,5 mm. Długość pola kratownicy 2470 mm, wysokość od 630 do 2430 mm lub większa w zależności od potrzeb. Oczko kratownicy od 50 x 200 mm do 100 x 200 mm. Na indywidualne zamówienie produkowane są kratownice o zagęszczonych (np. 25 x 200 mm) SŁUPKI Słupki metalowe o przekroju prostokątnym 60 x 40 mm lub kwadratowym 40 x 40 mm dla przęseł o wysokości do 2430 mm, z punktami montażowymi, zamknięte od góry. Słupki ogrodzeniowe mogą być wbetonowane w grunt lub za pomocą płyty stopowej przykręcone do podmurówki. ZAMOCOWANIE Przęsła ogrodzenia zamocowane są do słupków przy pomocy elementów dystansowych rozmieszczonych co 400 mm oraz płaskiej listwy pokrywowej wykonanej z płaskownika 40 x 4 mm. Połączenia wykonane są za pomocą złączy śrubowych. ROZWIĄZANIE INDYWIDUALNE W razie potrzeby można wykonać dodatkowe zabezpieczenie w postaci wysuniętych ponad kratownicę końcówek prętów pionowych lub poprzez pochylenie górnej części ogrodzenia. ZALETY RAPMET - TOP to prosty, szybki i trwały system zamocowania elementów, stabilność konstrukcji, możliwość wyposażenia w bramy i furtki oraz różnorodne zabezpieczenia.

3 RAPMET - MOB to przenośne ogrodzenie pozwalające na odgradzanie terenu placów budów, składowisk i magazynów, targów i wystaw oraz imprez i zgromadzeń publicznych. TYP A KONSTRUKCJA Elementy ogrodzeniowe ze stabilnej ramy z rur stalowych, spawanych krat, ocynkowane ogniowo zgodnie z normą DIN Grubość drutu ø 4 mm, rury pionowe stojakowe ø 38 mm, rury poziome ø 38 mm, wielkość oczek 100/300 mm. TYP B TYP A Lekki element kratowy o przęśle B 3500 mm x H 1000 mm. Zastosowanie: ogrodzenie na wystawach, targach, placach parkowych, itp., dające się szybko ustawić i transportować. TYP C TYP B Średni element z poziomych rur o wielkości przęsła B 3500 x H 2000 mm. Zastosowanie: skuteczne ogrodzenie zabezpieczające obiekty przed niepożądanym wstępem. TYP D TYP C Ciężki element przenośnego ogrodzenia składający się z trzech poziomych rur B 3500 mm x H 2000 mm. Zastosowanie: w warunkach silnego parcia tłumu i podwyższonych wymogów bezpieczeństwa. TYP E TYP D Lekki element kratowy o przęśle B 2200 x H 1000 mm. TYP E Średni element z poziomych rur o wielkości przęsła B 2200 x H 2000 mm. TYP F TYP F Ciężki element przenośnego ogrodzenia składający się z trzech poziomych rur B 2200 x H 2000 mm.

4 - BENT RAPMET - BENT to stałe ogrodzenie różnorodnych obiektów przemysłowych i mieszkalnych oraz obiektów użyteczności publicznej. ELEMENT PRZĘSŁA Przęsło długości 2480 mm w osiach słupków. Krata wykonana z prętów poziomych i pionowych o średnicy 5 mm. Oczka kratownicy o rozmiarach 50 x 50 mm lub 50 x 200 mm. Wysokość kraty od 825 mm do 2025 mm. Zagięcie siatki zgrzewanej na górze i dole kraty przęsłowej zapewnia jej sztywność bez konieczności stosowania ciężkiej ramy stalowej. Przy wysokości ogrodzenia od 1825 mm dodatkowe przegięcie w środku przęsła. TYP 1 TYP 2 SŁUPKI Słupki stalowe o przekroju prostokątnym 60 x 40 mm oraz 70 x 50 mm, w zależności od wysokości i przewidywanych obciążeń. Słupki są zamknięte od góry zaślepką z tworzywa sztucznego lub blachy stalowej.

5 TECHNIKA MOCOWANIA I MONTAŻU Przęsła kratowe mocowane są do słupków ogrodzeniowych za pomocą specjalnych uchwytów: Typ 1: Uchwyty dwuczęściowe skręcane za pomocą nierdzewnych śrub z łbem soczewkowym. Typ 2: Uchwyty przyspawane do słupków. Typ 3: Płaskowniki przykręcane śrubami do słupa. Typ 4: Specjalne uchwyty z tworzywa sztucznego. Fundamenty pod słupki ogrodzeniowe o wymiarach 30 x 30 x 80 cm, a w przypadku zastosowania cokołu, ława fundamentowa o wymiarach 28 x 25 cm z betonu min. B-10. TYP 1 TYP 3 TYP 2 TYP 4 OCHRONA PRZECIWKOROZYJNA Przęsła i słupki ocynkowane ogniowo zgodnie z normą DIN Możliwe jest wykończenie powierzchni przez malowanie proszkowe w kolorze zielonym (RAL 6005) lub innym na indywidualne zamówienie.

6 BRAMY, FURTKI TYP G TYP H ELEMENTY PEŁNE RAPMET - MOB jest również produkowany z wypełnieniem przęsła blachą trapezową ocynkowaną. USTAWIENIE Bardzo szybki montaż i demontaż dzięki prostej metodzie zamocowania ramy w blokach betonowych.
