1 SLIMLINE INNOWACYJNY SYSTEM ŚCIAN DZIAŁOWYCH

2

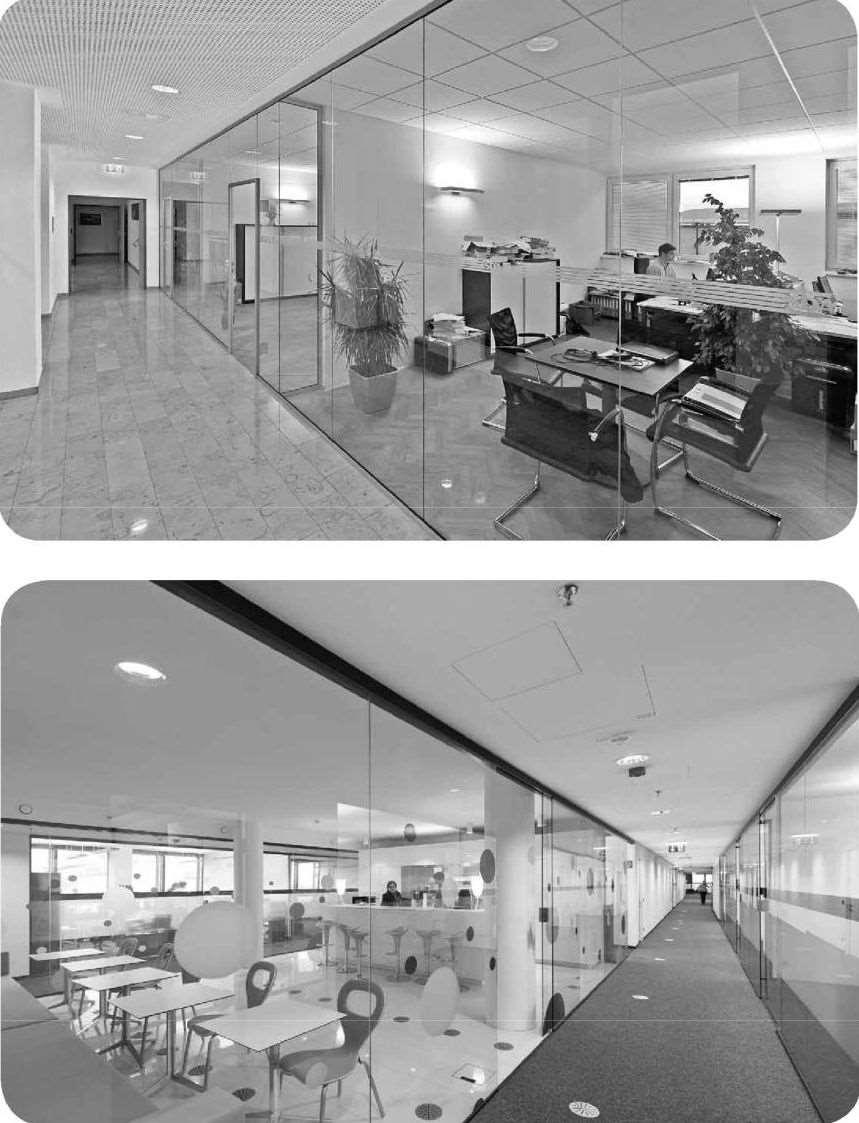

3 System ścian działowych SLIMLINE Przejrzysty system ścian działowych stosowany w biurowcach, budynkach użyteczności publicznej, budynkach mieszkalnych. Połączone ze sobą tafle szkła tworzą logiczną całość tworząc ściany o wysokiej estetyce. Montowane są w U-Profilach, które przytwierdzone są do podłogi i sufitu. Taśmy VHB łączą ze sobą szklane tafle zapewniając czyste i precyzyjne połączenie. W systemie tym możemy użyć liczne warianty drzwi przesuwnych oraz wahadłowych.drzwi mogą być wykonane tylko ze szkła. System jest bardzo szybki w montażu, jak również w demontażu. Jest on, jak również pozostałe nasze systemy, mobilny czyli można go w każdym momencie zdemontować i przesunąć lub zamontować w innym miejscu.posiada izolację akustyczną do 40 db. Wariant drzwi Futryna z panelem technicznym Futryna z szybą Futryna na całej wysokości Futryna na całej wysokości z panelem technicznym Drzwi przesuwane na całej wysokości

4 System SLIMLINE poszczególne elementy U-Profil sufitowy Uszczelka profilowa Taśma sylikonowa 3M Futryna Uszczelka U-profil podłogowy Podkładka

5 System SLIMLINE elementy Przyłącze sufitowe Element szklany 10mm lub 12mm szyba Przyłącze sufitowe Element szklany 16 mm szyba Wysokość profila 25mm, 35mm lub 50mm Wysokość profila 25mm, 35mm lub 50mm Wysokość profila 25mm, 35mm lub 50mm Wysokość profila 25mm, 35mm lub 50mm Przyłącze podłogowe Element szklany

6 System SLIMLINE elementy Przyłącze ścienne Element szklany Wysokość profila 25mm, 35mm lub 50mm Fuga sylikonowa z taśmy sylikonowej VHB 22 T - łączenie 90 narożnik

7 System SLIMLINE drzwi Wersje Drzwi szklane 10 mm Drzwi szklane pełne 40 mm Ościeżnica drzwi z aluminium Drzwi przesuwne Przyłącze sufitoweprofil sufitowy do drzwi przesuwnych Przyłącze podłogoweprofil podłogowy do drzwi przesuwnych

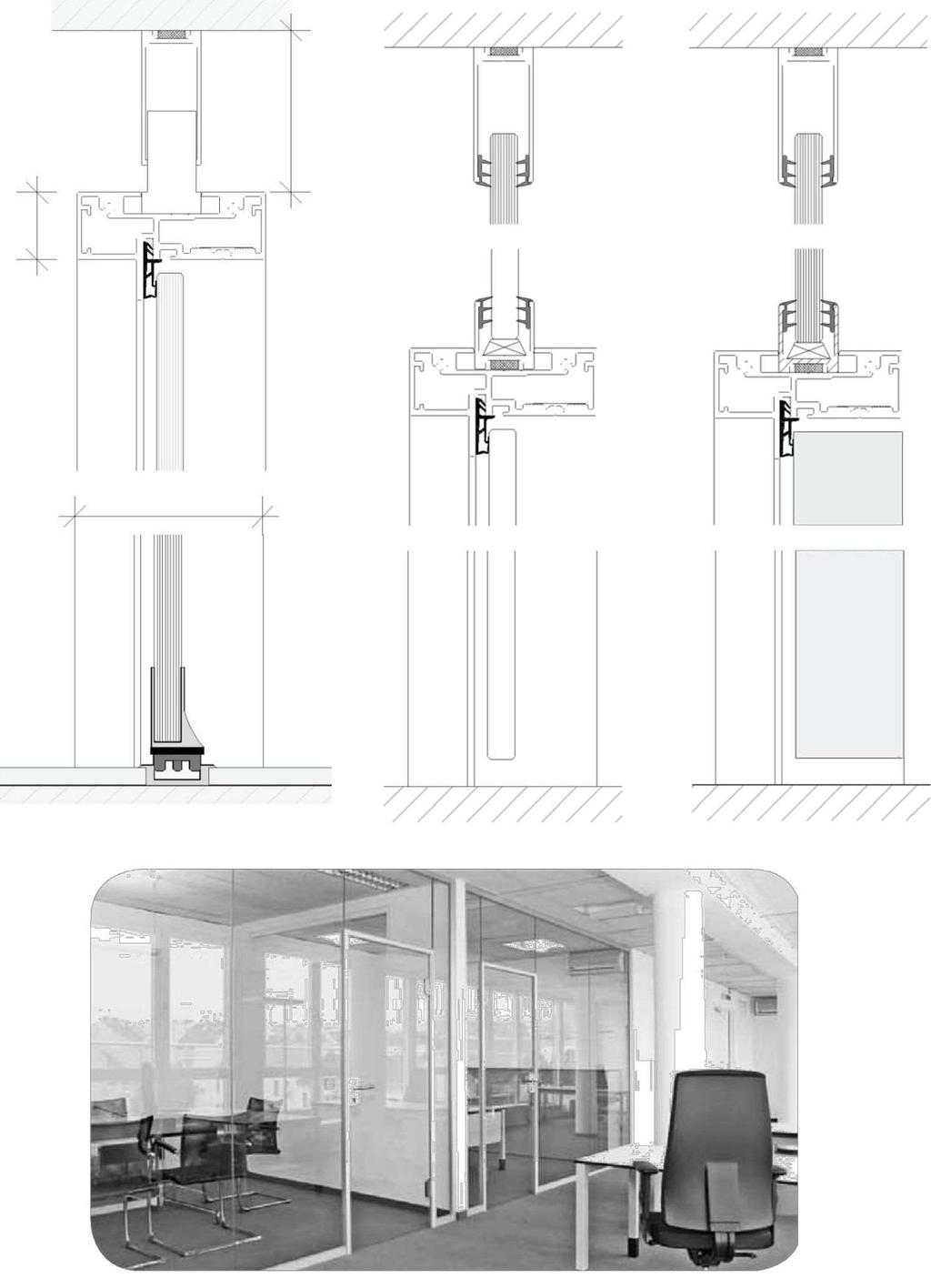

8 System SLIMLINE drzwi Rysunki szczegółowe Elementy drzwi Szklane drzwi od podłogi do sufitu Elementy drzwi Wysokie drzwi szklane Elementy drzwi Drzwi pełne 40mm High Dive 70 Wariant uszczelka dolna

9 System SLIMLINE drzwi przesuwne Przyłącze sufitowe Profil sufitowy do drzwi przesuwnych Przyłącze sufitowe Warunkiem do sprawnego funkcjonowania jest solidna struktura wsparcia w obszarze sufitu Przyłącze podłogowe Profil podłogowy do drzwi przesuwnych

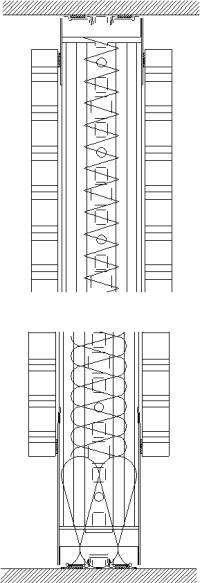

10 System SLIMLINE rozbudowa System 2000 System Slimline może być łączony z systemem 2000 (grubość ścianki 100 mm). Płynna zmiana jednego systemu w drugi sprawia, iż można uzyskać łatwe przejście z e ścianki jednoszybowej do dwuszybowej Przyłącze sufitowe Elementy drzwi z futryną 2000 Drzwi szklane 10 mm Przyłącze sufitowe Elementy drzwi z futryną 2000 Drzwi szklane pełne 40 mm Przyłącze sufitowe Futryna 2000 Panel techniczny Przyłącze podłogowe Przyłącze podłogowe Przyłącze podłogowe

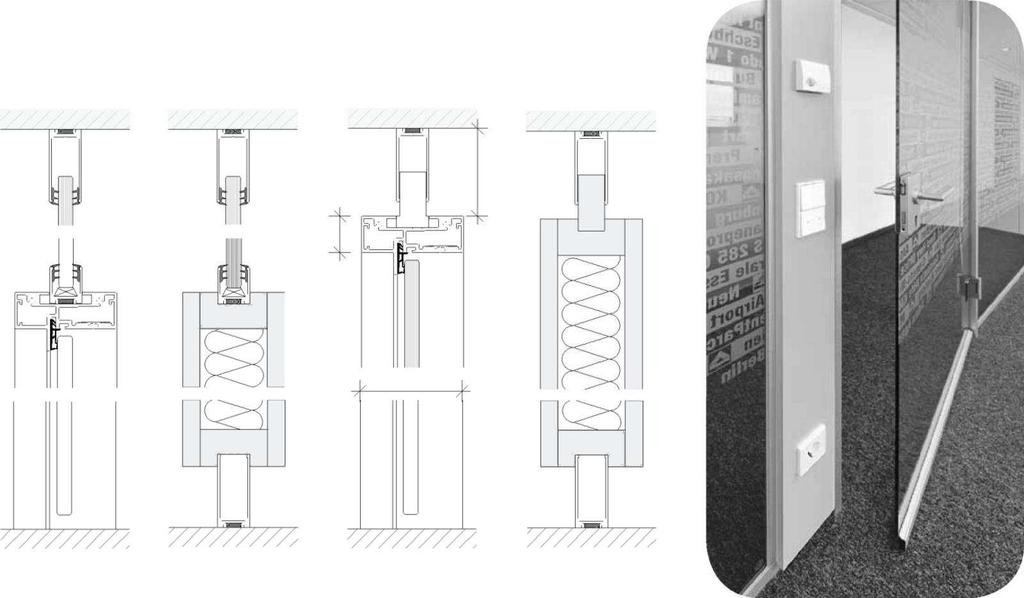

11 System SLIMLINE panel techniczny Elementy drzwi Drzwi szklane z luksferem Elementy drzwi Panel techniczny z luksferem Elementy drzwi Drzwi szklane na wysokość pomieszczenia Elementy drzwi Panel techniczny na wysokość pomieszczenia 70 Elementy drzwi Drzwi szklane 10 mm Panel techniczny

12 System SLIMLINE dane techniczne STANDARD DODATKI Pomiary Na obiekcie Siatka osi Siatka osi Grubość ściany 22 mm Szerokość mm Do 1800 mm, wszystkie elementy/pasówki. Wielkość szyby max. 4 m2, większe szyby na zapytanie. Wysokość mm Waga kg/m2 Profil podłogowy Aluminium U- Profil Konstrukcja Podłoga sufit:25mm, 35mm lub 50 mm, łącznik ściany 35 mm Tolerancja +/- 8 mm na wysokość i szerokość Łącznik teleskopowy, pasówki Powierzchnia Profile, futryny aluminium anodowane E6/EV1 Malowanie proszkowe cała paleta RAL Oszklenie Szyna 10mm, 12mm, 16mm Oklejenie, piaskowanie Futryny Aluminium anodowane E6/EV1 Futryna drewniana z panelem technicznym W różnych powierzchniach Skrzydło drzwiowe Drzwi szklane 10 mm Oklejanie, piaskowanie Drzwi w ramie aluminiowej 40 mm Drzwi pełne 40 mm Drzwi przesuwane Na wysokość pomieszczenia Okucia Trzyczęściowe z regulacją Klamki pod zamówienie Kolory do wyboru System SLIMLINE dźwiękoszczelność Typ ściany Szyba Dźwiękoszczelność tylko szyba Szyba ESG/VSG 10 mm ESG/VSG 12 mm VSG SI 12 mm VSG SI 16 mm Dźwiękoszczelność szyby zamontowana w ścianie Rwp w db Drzwi Tylko drzwi Drzwi całe szklane ESG 10mm Drzwi w ramie ALU VSG-SI 10mm Drzwi pełne drewno 40 mm Bez uszczelki Z uszczelką opadającej opadającą Polecana grubość szyby ESG I ESG II VSG I VSG II Do wysokości 2750 mm Do wysokości 3250 mm

13

14

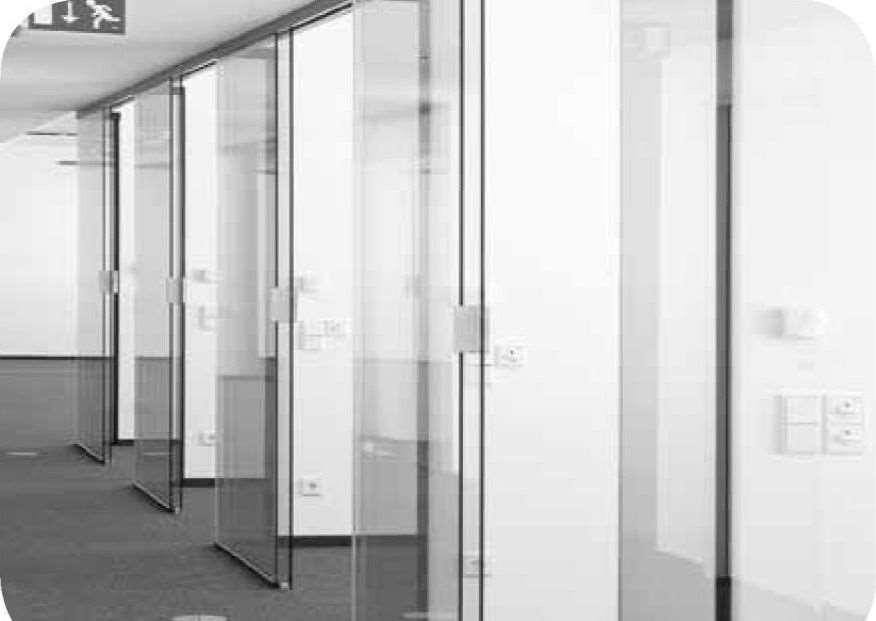

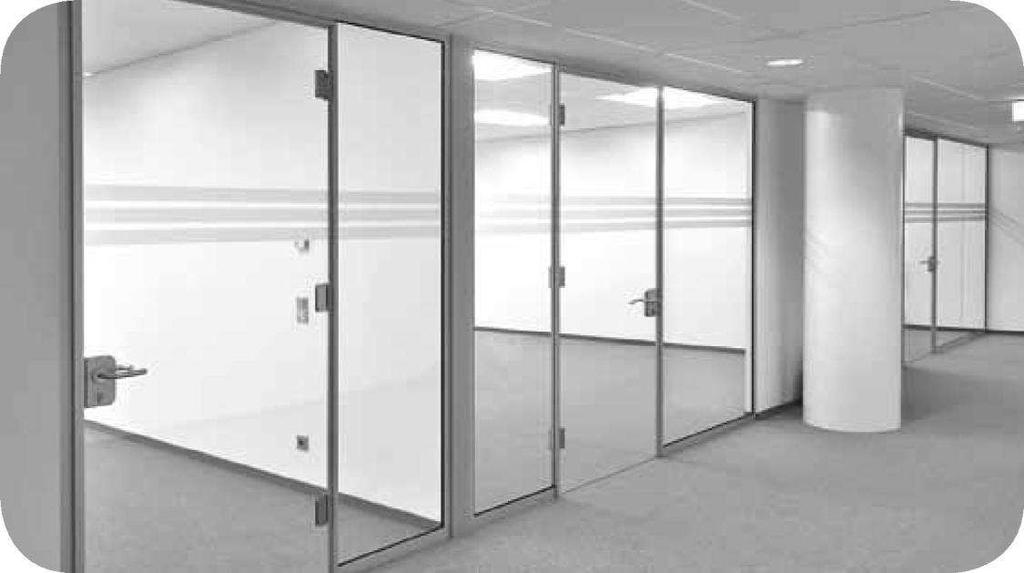

15

16 WSZEMIRÓW (STREFA PRZEMYSŁOWA) PRUSICE TEL:
